Vízszintes fúrómű – CNC furatmegmunkálás nagy alkatrészekhez | Bérgyártás Lorch
Három CNC vízszintes fúrómű TOS-Varnsdorf WHN 13 forgóasztallal – nagy munkadarabok fúrása, marása, kiesztergálása és menetvágása egy befogásban, bérgyártásban Lorchban, minimális mennyiség nélkül.
Elmozdulási úthossz X 3 500 mm
Elmozdulási úthosszak X 3 500 · Y 2 500 · Z 1 200 mm – nagy munkatér hosszú furatokhoz és egymástól távol eső megmunkálási pozíciókhoz.
Fúróorsó Ø 130 mm
Erős 130 mm-es fúróorsó fúráshoz, kiesztergáláshoz és maráshoz – mély furatoknál és nagy forgácstérfogatnál is.
Forgóasztal 360°
Integrált forgóasztal – több megmunkálási oldal egy befogásban, átfogás és helyzeti hiba nélkül.
3 fúrómű párhuzamosan
Három azonos felépítésű TOS-Varnsdorf WHN 13 CNC – nagy kapacitás, rövid átfutási idők és üzembiztonság a határidőtartáshoz.
Daruteljesítmény 50 t-ig

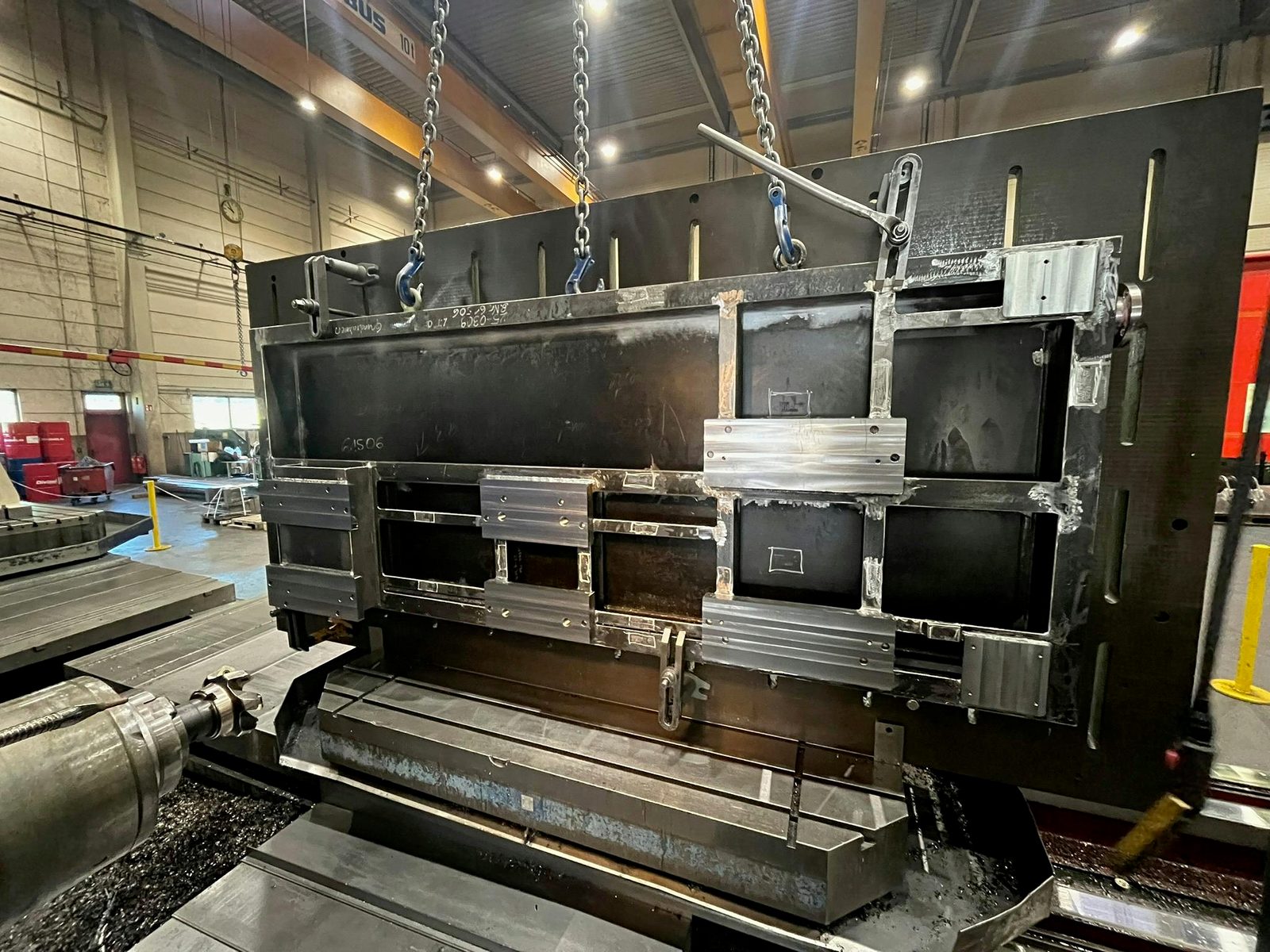

2×25-t-es darurendszer és csarnokinfrastruktúra nagyméretű munkadarabok biztonságos szereléséhez.
Acél · Hardox · rozsdamentes acél
Szerkezeti acél, finomszemcsés szerkezeti acél S1100-ig, Hardox 400/500 és rozsdamentes acél 1.4301/1.4571 – rajz szerint megmunkálva.
Vízszintes fúrómű – mit nyújt a furatmegmunkálás

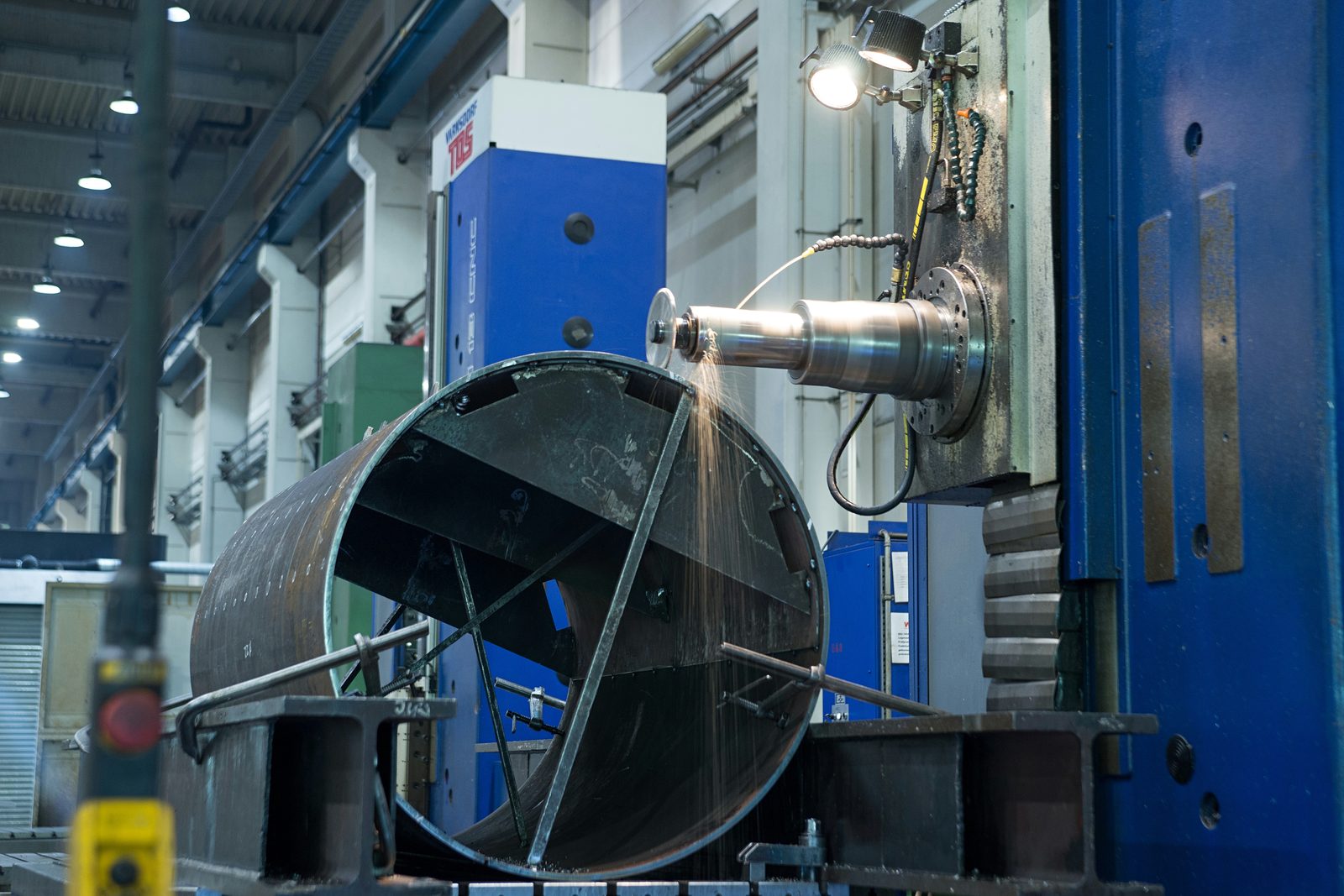

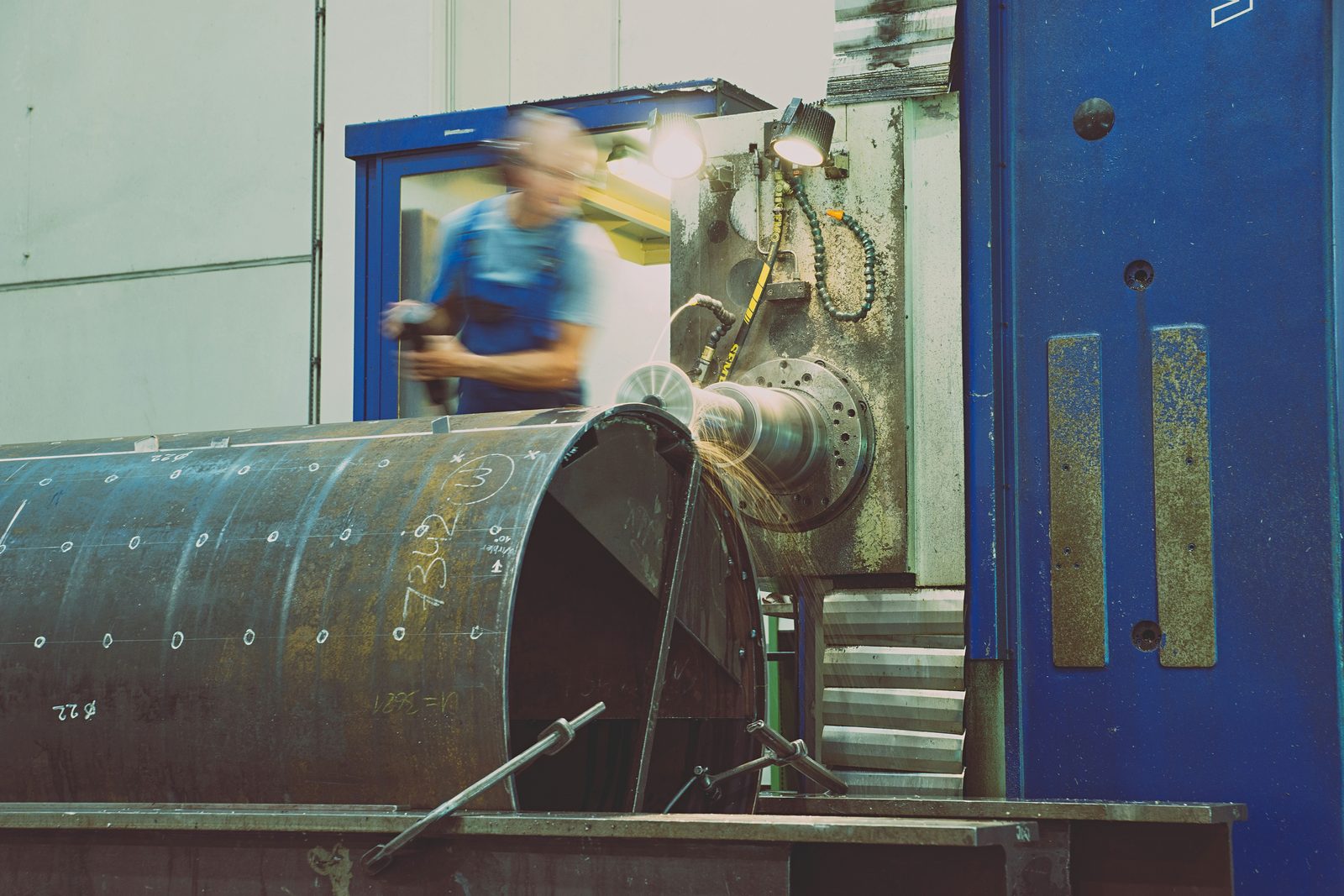

Egy vízszintes fúrómű vízszintesen elhelyezett fúróorsóval munkálja meg a munkadarabokat. A három CNC fúrómű TOS-Varnsdorf WHN 13 egyesíti a fúrást, marást, kiesztergálást, síkesztergálást és menetvágást egyetlen gépben – ideális a nagy távolságokon átívelő, precíz furatokkal, illesztő furatokkal és helyzeti hivatkozásokkal rendelkező alkatrészekhez.
Az erős, Ø 130 mm-es fúróorsó és a 3 500 × 2 500 × 1 200 mm-es elmozdulási úthosszak tágas munkateret nyitnak meg. A forgóasztallal együtt több munkadarab-oldal munkálható meg egyetlen befogásban – ez minimalizálja az átfogási hibákat, és szoros helyzeti tűréseket biztosít a furatok és felületek között.
Három azonos felépítésű gép valódi kapacitást jelent: több megbízás párhuzamos gyártása, rövid átfutási idők és üzembiztonság a határidőhöz kötött projektekhez. A programozás CAD-adatok vagy rajzméretek alapján történik – egyedi alkatrészek, prototípusok és kis sorozatok egyaránt, bérgyártásban minimális mennyiség nélkül.
A Bock gépparkja stratégiailag felépített: a berendezéseket és szerszámokat úgy választották meg, hogy szinte bármely alkatrész megmunkálható és minden vevői igény egyedileg és a lehető legjobban teljesíthető legyen. Hogy melyik gép munkálja meg az Ön alkatrészét, azt a specifikációja alapján határozzuk meg – ez a hozzárendelés a gyártási know-how-nk része, és teljesen leveszi Önről a választás terhét.
A furatmegmunkálás után az alkatrészek közvetlenül továbbadhatók hegesztésre, homokfúvásra és lakkozásra – mindez ugyanazon a Lorch-i gyártóüzemen belül. A megmunkálási lépések közötti külső logisztika elmarad, ami érezhetően csökkenti az átfutási időt és az összköltséget.
Gépadatok – TOS-Varnsdorf WHN 13 CNC
A három azonos felépítésű CNC vízszintes fúrómű kulcsadatai a Bock bérgyártásában:
| Paraméter | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Gépek száma | 3 (párhuzamos kapacitás, azonos felépítésű) |
| Fúróorsó-átmérő | Ø 130 mm |
| Elmozdulási úthossz X (kereszt) | 3 500 mm |
| Elmozdulási úthossz Y (függőleges) | 2 500 mm |
| Elmozdulási úthossz Z (hossz) | 1 200 mm |
| Forgóasztal | 360°-ban forgatható – többoldali megmunkálás egy befogásban |

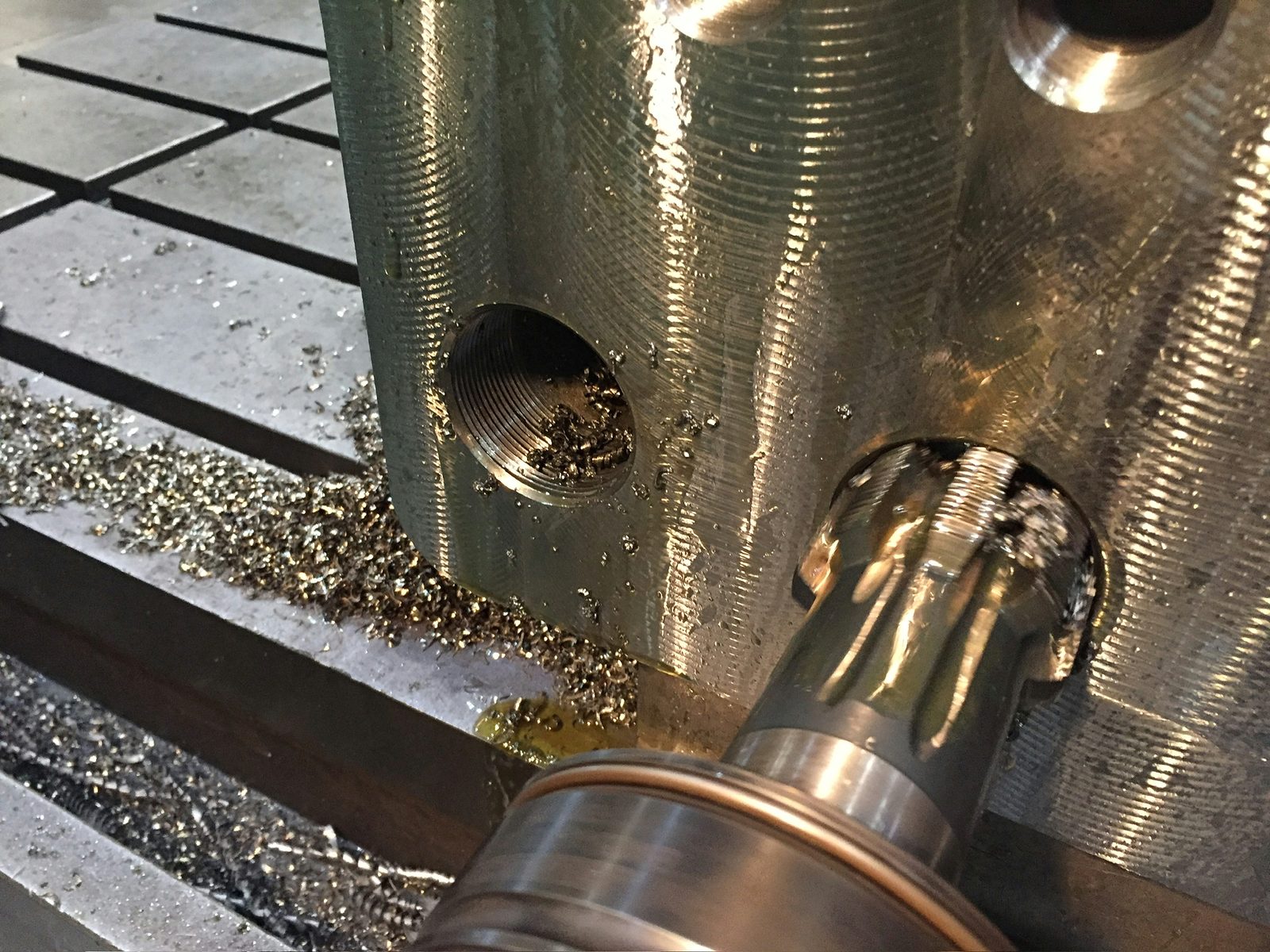

| Megmunkálási módok | Fúrás · Marás · Kiesztergálás · Síkesztergálás · Menetvágás |
| Vezérlés | Heidenhain iTNC 530 |
A megadott elmozdulási úthosszak a Lorch-i üzem gépeire vonatkoznak. Hogy melyik gép munkálja meg az Ön alkatrészét, azt az igényeihez illesztve rendeljük hozzá. A konkrét megvalósíthatóságot és tűréseket projektspecifikusan, a rajza alapján vizsgáljuk.
A furatmegmunkálás tipikus alkalmazásai
A vízszintes fúróműveket a Bocknál a következőkhöz alkalmazzák:
- Házak, csapágybakok és konzolok precíz illesztő furatokkal
- Hegesztett szerelvények fluktáló furatokkal és csapágyfuratokkal
- Alaplemezek, keretek és kereszttartók nagy távolságokon átívelő furatképekkel
- Alkatrészek berendezés-, jármű- és speciálisgép-gyártáshoz
- Előmegmunkált nyersdarabok hegesztett szerkezetek gyártási fokozataként
A megmunkált alkatrészek ugyanabban az üzemben hegeszthetők, fúvathatók és lakkozhatók. Különösen hosszú vagy nagy felületű alkatrészekhez emellett 26 000 mm-ig terjedő portálmaró- és mozgóoszlopos gépek is rendelkezésre állnak – a teljes forgácsolási és gyártási spektrumot egy kézből kapja, a megmunkálási lépések közötti külső logisztika nélkül. A DIN EN ISO 9001:2015 szerinti minőségi dokumentáció és mérési jegyzőkönyvek szabványosan rendelkezésre állnak.
Anyagok a furatmegmunkáláshoz
A Bock túlnyomórészt európai minőségi acélokat alkalmaz:
- S235, S355 szerkezeti acél
- Finomszemcsés szerkezeti acél S1100-ig – nagy szilárdságú, hegeszthető
- Hardox 400 / 500 – kopásálló acél
- Rozsdamentes acél 1.4301, 1.4571 – korrózióálló
- Speciális acélok rajz és vevői előírás szerint
Az anyagbizonylatokat kérésre vagy a projektkövetelménynek megfelelően biztosítjuk.
Furatmegmunkálás a Bocknál – az Ön előnyei
A Bock Maschinenbau a vízszintes fúróműveket egy teljes körű gyártási folyamat részeként üzemelteti:
- 3 fúrómű párhuzamosan
- Három azonos felépítésű TOS-Varnsdorf WHN 13 CNC – kapacitás, rövid átfutási idők és üzembiztonság.
- Forgóasztal 360°
- Többoldali megmunkálás egy befogásban – átfogási hiba nélkül, szoros helyzeti tűrésekkel.
- Daruteljesítmény 50 t-ig
- 2×25-t-es daru és csarnokinfrastruktúra nagyméretű munkadarabokhoz.
- Bérgyártás minimális mennyiség nélkül
- Egyedi alkatrészek, prototípusok és sorozatdarabok egyaránt készülnek rajz szerint.
- DIN EN ISO 9001:2015
- Minőségirányítás dokumentált anyagkezeléssel és hiánytalan nyomonkövethetőséggel.
- Évtizedek alatt felhalmozott szerszámkészlet

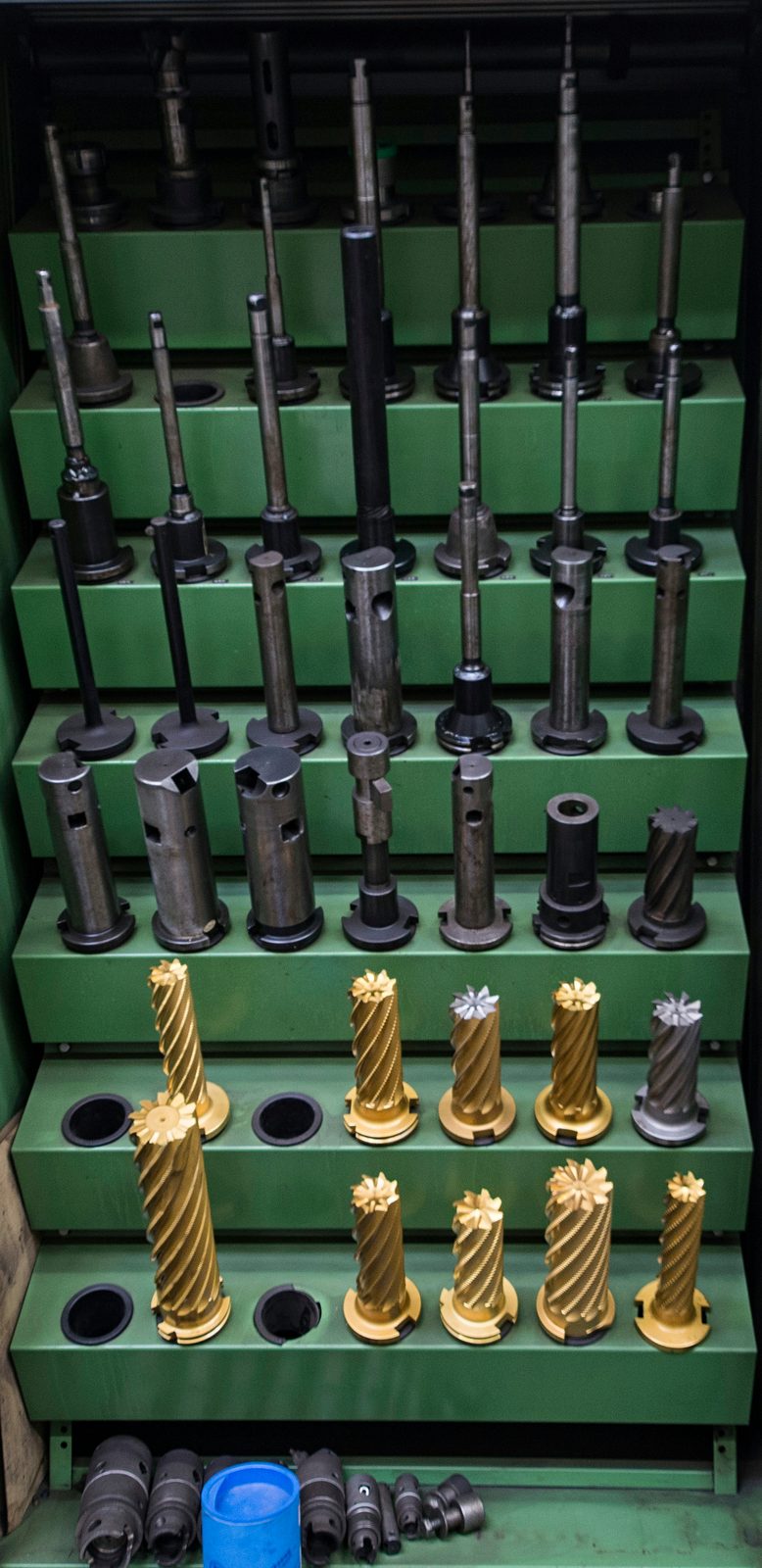

- Évek során felhalmozott speciálisszerszám-készlet – hosszú fúró- és kiesztergáló rudak, speciális fúrók és menetvágó szerszámok mély furatokhoz és kiesztergált csapágyfuratokhoz.
- Kifúrás a régió számára
- Kifúrás és fúróműves megmunkálás a stuttgarti régió és az egész DACH-régió szerszám-, készülék- és gépgyártói számára – megbízhatóan, Lorchból.
Gyakori kérdések a furatmegmunkálásról
Mi az a vízszintes fúrómű?
Egy vízszintes fúrómű vízszintesen elhelyezett fúróorsóval munkálja meg a munkadarabokat. Egyesíti a fúrást, kiesztergálást, marást, síkesztergálást és menetvágást egyetlen gépben – ideális a nagy alkatrészek precíz furataihoz és helyzeti hivatkozásaihoz.
Mekkorák lehetnek az alkatrészek?
A TOS-Varnsdorf WHN 13 CNC elmozdulási úthosszai X 3 500 · Y 2 500 · Z 1 200 mm. Hogy melyik gép munkálja meg az Ön alkatrészét, azt az igényeihez igazítjuk – különösen hosszú vagy nagyméretű alkatrészekhez emellett 26 000 mm-ig terjedő portálmaró- és mozgóoszlopos gépek is rendelkezésre állnak. Így minden alkatrész megtalálja a megfelelő berendezést.
Milyen anyagokat munkálnak meg?
S235/S355 szerkezeti acél, finomszemcsés szerkezeti acél S1100-ig, Hardox 400/500, valamint rozsdamentes acél 1.4301/1.4571 és speciális acélok rajz szerint. Az anyagbizonylatokat projektspecifikusan biztosítjuk.
Gyártanak egyedi alkatrészeket is?
Igen. A furatmegmunkálás bérgyártásban, minimális mennyiség nélkül történik – egyedi alkatrészek, prototípusok és kis sorozatok egyaránt, CAD-adatok vagy rajzméretek alapján programozva.
Az alkatrészek tovább feldolgozhatók Önöknél?
Igen. A furatmegmunkálás után hegesztés, homokfúvás és lakkozás következik ugyanabban az üzemben Lorchban – teljes körű gyártás egy kézből, külső logisztika nélkül.
Kapcsolat
Az Ön projektje — közvetlenül a régióból
Küldje el megkeresését bérgyártással, acélszerkezetekkel vagy egyedi gépgyártással kapcsolatban — rövid időn belül jelentkezünk.
Furatmegmunkálás megrendelése
Küldje el nekünk rajzát, anyagát, méreteit és darabszámát. Megvizsgáljuk a megvalósíthatóságot, és projektspecifikus árajánlatot készítünk.
