Horisontalborverk – CNC-borverkbearbeiding for store deler | Leieproduksjon Lorch
Tre CNC-horisontalborverk TOS-Varnsdorf WHN 13 med dreiebord – boring, fresing, utboring og gjengeskjæring av store arbeidsstykker i én oppspenning, som leieproduksjon i Lorch (Ostalbkreis · Stuttgart-regionen) uten minstekvantum.
Bevegelsesområde X 3 500 mm
Bevegelsesområder X 3 500 · Y 2 500 · Z 1 200 mm – stort arbeidsrom for lange boringer og bearbeidingsposisjoner langt fra hverandre.
Borspindel Ø 130 mm
Kraftig 130 mm borspindel for boring, utboring og fresing – også ved dype boringer og store sponvolumer.
Dreiebord 360°
Integrert dreiebord – flere bearbeidingssider i én oppspenning, uten omspenning og uten posisjonsfeil.
3 borverk parallelt
Tre identiske TOS-Varnsdorf WHN 13 CNC – høy kapasitet, korte gjennomløpstider og driftssikkerhet for leveringspresisjon.
Kranhåndtering opptil 50 t
2×25-t kransystem og hallinfrastruktur for sikker håndtering av storformaterte arbeidsstykker.
Stål · Hardox · rustfritt stål
Konstruksjonsstål, finkornstål opptil S1100, Hardox 400/500 og rustfritt stål 1.4301/1.4571 – bearbeidet etter tegning.
Horisontalborverk – hva borverkbearbeidingen leverer

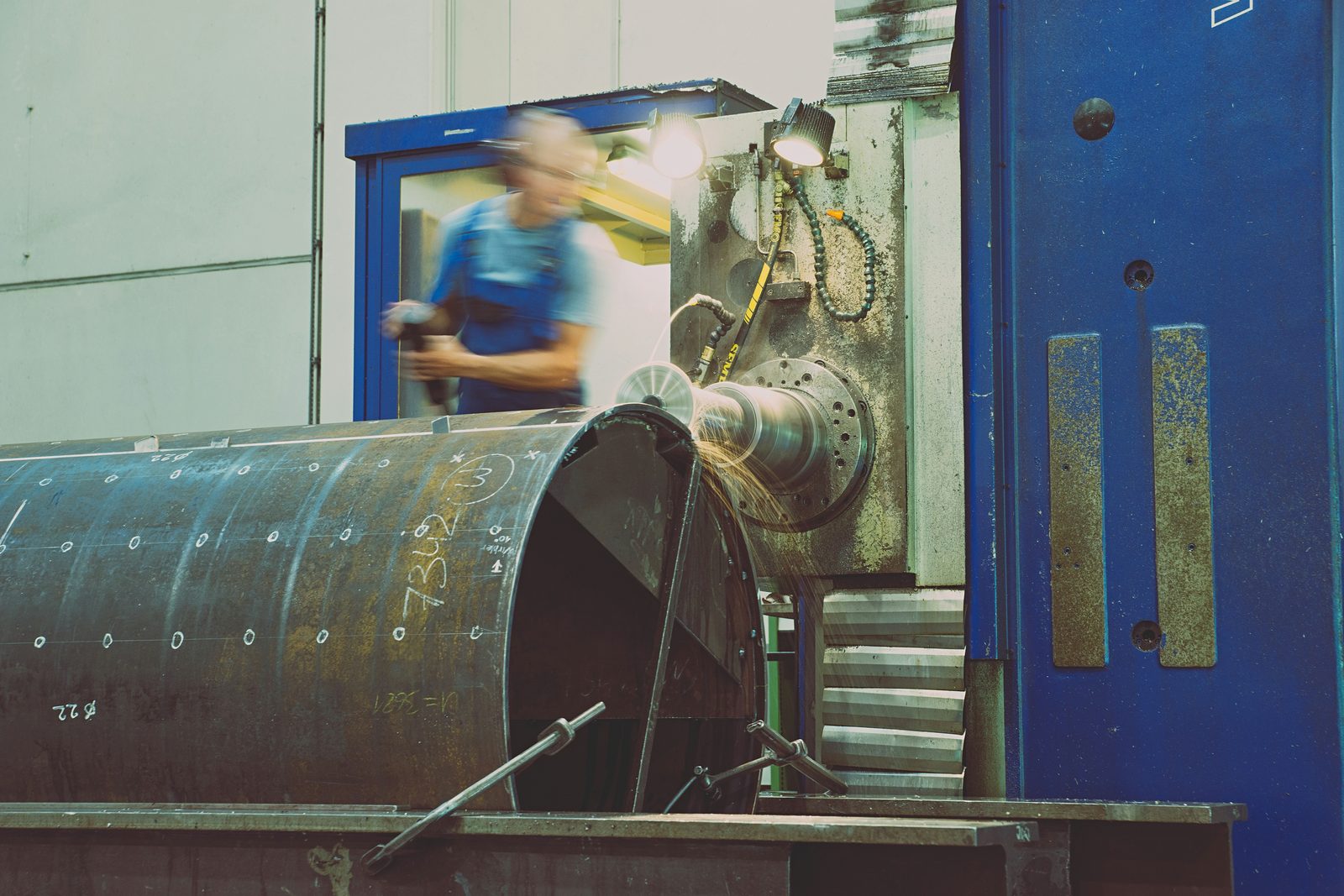

Et horisontalborverk bearbeider arbeidsstykker med horisontalt liggende borspindel. De tre CNC-borverkene TOS-Varnsdorf WHN 13 kombinerer boring, fresing, utboring, plandreiing og gjengeskjæring i én maskin – ideelt for komponenter med presise boringer, pasningsboringer og posisjonsreferanser over store avstander.
Den kraftige borspindelen med Ø 130 mm og bevegelsesområdene på 3 500 × 2 500 × 1 200 mm gir et romslig arbeidsrom. Sammen med dreiebordet bearbeides flere sider av arbeidsstykket i én eneste oppspenning – det reduserer omspenningsfeil og sikrer trange posisjonstoleranser mellom boringer og flater.
Tre identiske maskiner betyr reell kapasitet: parallell produksjon av flere ordrer, korte gjennomløpstider og driftssikkerhet for tidskritiske prosjekter. Programmeringen skjer etter CAD-data eller mål fra tegning – enkeltdeler, prototyper og småserier på lik linje, som leieproduksjon uten minstekvantum.
Maskinparken hos Bock er strategisk satt sammen: anlegg og verktøy er valgt slik at nesten enhver komponent kan bearbeides og ethvert kundekrav oppfylles individuelt og best mulig. Hvilken maskin som bearbeider delen din, bestemmer vi ut fra spesifikasjonen din – denne tilordningen er en del av produksjonskompetansen vår og tar valget helt bort fra deg.
Etter borverkbearbeidingen kan komponentene gå direkte videre til sveising, sandblåsing og lakkering – alt i samme produksjonsbedrift i Lorch. Ekstern logistikk mellom bearbeidingstrinnene faller bort og reduserer gjennomløpstid og totalkostnad merkbart.
Maskindata – TOS-Varnsdorf WHN 13 CNC
Nøkkeldata for de tre identiske CNC-horisontalborverkene i leieproduksjonen hos Bock:
| Parameter | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Antall maskiner | 3 (parallell kapasitet, identiske) |
| Borespindeldiameter | Ø 130 mm |
| Kjørelengde X (tverrgående) | 3 500 mm |
| Kjørelengde Y (vertikal) | 2 500 mm |
| Kjørelengde Z (langsgående) | 1 200 mm |
| Dreiebord | 360° dreibart – flersidig bearbeiding i én oppspenning |
| Bearbeidingstyper | Boring · fresing · utboring · plandreiing · gjengeskjæring |
| Styring | Heidenhain iTNC 530 |
De oppgitte bevegelsesområdene gjelder maskinene ved fabrikken i Lorch. Hvilken maskin som bearbeider komponenten din, tilordner vi ut fra kravene dine. Konkret gjennomførbarhet og toleranser vurderer vi prosjektvis ut fra tegningen din.
Typiske bruksområder for borverkbearbeiding
Horisontalborverkene hos Bock brukes til:
- Hus, lagerbukker og konsoller med presise pasningsboringer
- Sveiste sammenstillinger med fluktende boringer og lagerboringer
- Grunnplater, rammer og traverser med borebilder over store avstander
- Komponenter til anleggs-, kjøretøy- og spesialmaskinbygging
- Forbearbeidede råemner som produksjonstrinn for sveisekonstruksjoner
Bearbeidede komponenter kan sveises, blåses og lakkeres i samme bedrift. For spesielt lange eller store deler finnes i tillegg portalfresemaskiner og maskiner med kjørbar stander opptil 26 000 mm – du får hele maskinerings- og produksjonsspekteret alt fra én leverandør, uten ekstern logistikk mellom bearbeidingstrinnene. Kvalitetsdokumentasjon og måleprotokoller iht. DIN EN ISO 9001:2015 er tilgjengelig som standard.
Materialer for borverkbearbeiding
Bock Maschinenbau GmbH bruker hovedsakelig europeiske kvalitetsstål:
- Konstruksjonsstål S235, S355
- Finkornstål opptil S1100 – høyfast, sveisbart
- Hardox 400 / 500 – slitesterkt stål
- Rustfritt stål 1.4301, 1.4571 – korrosjonsbestandig
- Spesialstål etter tegning og kundens krav
Materialsertifikater leveres på forespørsel eller i henhold til prosjektkravene.
Borverkbearbeiding hos Bock – dine fordeler
Bock Maschinenbau driver horisontalborverkene som del av en komplett produksjonsprosess:
- 3 borverk parallelt
- Tre identiske TOS-Varnsdorf WHN 13 CNC – kapasitet, korte gjennomløpstider og driftssikkerhet.
- Dreiebord 360°
- Flersidig bearbeiding i én oppspenning – uten omspenningsfeil, med trange posisjonstoleranser.
- Kranhåndtering opptil 50 t
- 2×25-t kran og hallinfrastruktur for storformaterte arbeidsstykker.
- Leieproduksjon uten minstekvantum
- Enkeltdeler, prototyper og seriedeler produseres på lik linje etter tegning.
- DIN EN ISO 9001:2015
- Kvalitetsstyring med dokumentert materialstyring og full sporbarhet.
- Verktøybeholdning fra flere tiår
- En beholdning av spesial- og særverktøy bygget opp gjennom år – lange bore- og utdreiingsstenger, spesialbor og gjengeverktøy for dype boringer og utborede lagersæter.
- Borverk for regionen
- Utboring og borverkbearbeiding for verktøy-, utstyrs- og maskinbyggere fra Stuttgart-regionen og hele DACH-området – pålitelig fra Lorch.
Vanlige spørsmål om borverkbearbeiding
Hva er et horisontalborverk?
Et horisontalborverk bearbeider arbeidsstykker med horisontalt liggende borspindel. Det kombinerer boring, utboring, fresing, plandreiing og gjengeskjæring i én maskin – ideelt for presise boringer og posisjonsreferanser på store komponenter.
Hvor store kan komponentene være?
Bevegelsesområdene til TOS-Varnsdorf WHN 13 CNC er X 3 500 · Y 2 500 · Z 1 200 mm. Hvilken maskin som bearbeider komponenten din, tilpasser vi til kravene dine – for spesielt lange eller storformaterte deler finnes i tillegg portalfresemaskiner og maskiner med kjørbar stander opptil 26 000 mm. Slik finner hver komponent riktig anlegg.
Hvilke materialer bearbeides?
Konstruksjonsstål S235/S355, finkornstål opptil S1100, Hardox 400/500 samt rustfritt stål 1.4301/1.4571 og spesialstål etter tegning. Materialsertifikater leverer vi prosjektvis.
Produserer dere også enkeltdeler?
Ja. Borverkbearbeidingen skjer som leieproduksjon uten minstekvantum – enkeltdeler, prototyper og småserier på lik linje, programmert etter CAD-data eller mål fra tegning.
Kan delene viderebearbeides hos dere?
Ja. Etter borverkbearbeidingen følger sveising, sandblåsing og lakkering i samme bedrift i Lorch – komplett produksjon alt fra én leverandør uten ekstern logistikk.
Kontakt
Prosjektet ditt — rett fra regionen
Send oss forespørselen din om leieproduksjon, stålkonstruksjoner eller spesialmaskinbygging — vi tar kontakt raskt.
Be om tilbud på borverkbearbeiding
Send oss tegningen din, material, mål og antall. Vi vurderer gjennomførbarheten og utarbeider et prosjektspesifikt tilbud.
