Horizontalni vrtalni stroj – CNC obdelava z vrtalnim strojem za velike dele | kooperantska proizvodnja Lorch
Trije CNC-horizontalni vrtalni stroji TOS-Varnsdorf WHN 13 z vrtljivo mizo – vrtanje, frezanje, izvrtavanje in izdelava navojev velikih obdelovancev v eni vpetji, kot kooperantska proizvodnja v Lorchu brez minimalnih količin.
Pomik X 3.500 mm
Pomiki X 3.500 · Y 2.500 · Z 1.200 mm – velik delovni prostor za dolge izvrtine in daleč razmaknjene obdelovalne pozicije.
Vrtalno vreteno Ø 130 mm
Zmogljivo 130-mm vrtalno vreteno za vrtanje, izvrtavanje in frezanje – tudi pri globokih izvrtinah in velikih odrezovalnih volumnih.
Vrtljiva miza 360°
Vgrajena vrtljiva miza – več obdelovalnih strani v eni vpetji, brez prevpenjanja in brez napak lege.
3 vrtalni stroji vzporedno
Trije istovrstni TOS-Varnsdorf WHN 13 CNC – velika zmogljivost, kratki pretočni časi in odpornost na izpade za spoštovanje rokov.
Žerjavno rokovanje do 50 t
Žerjavni sistem 2×25 t in infrastruktura hale za varno rokovanje z velikoformatnimi obdelovanci.
Jeklo · Hardox · nerjavno jeklo
Konstrukcijsko jeklo, drobnozrnato konstrukcijsko jeklo do S1100, Hardox 400/500 in nerjavno jeklo 1.4301/1.4571 – obdelano po risbi.
Horizontalni vrtalni stroj – kaj zmore obdelava z vrtalnim strojem

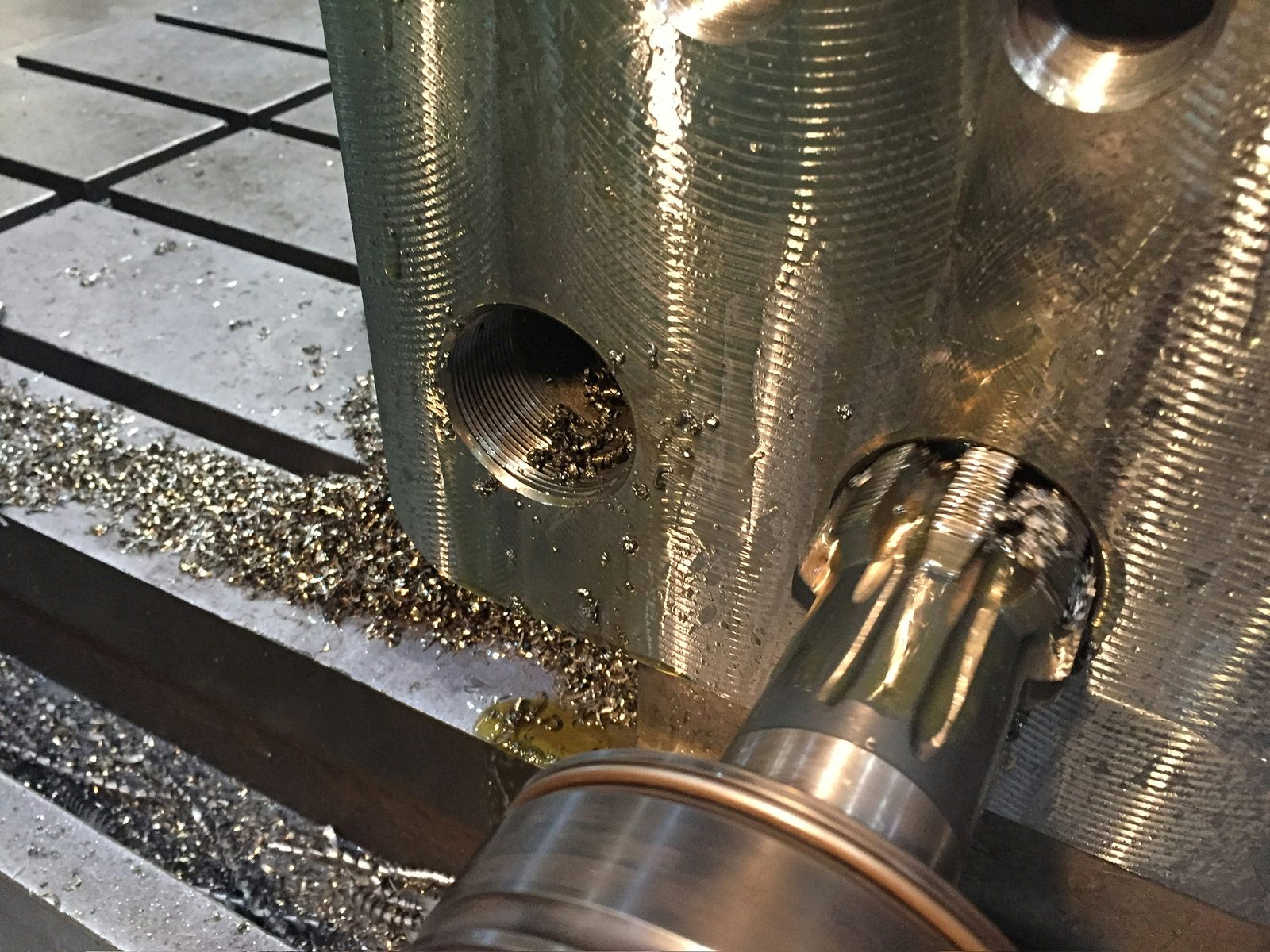

Horizontalni vrtalni stroj obdeluje obdelovance z vodoravno ležečim vrtalnim vretenom. Trije CNC-vrtalni stroji TOS-Varnsdorf WHN 13 združujejo vrtanje, frezanje, izvrtavanje, čelno struženje in izdelavo navojev v enem stroju – idealno za sestavne dele s tesnimi izvrtinami, prilegajočimi izvrtinami in lego povezavami na velikih razdaljah.
Zmogljivo vrtalno vreteno z Ø 130 mm in pomiki 3.500 × 2.500 × 1.200 mm odpirajo prostoren delovni prostor. V povezavi z vrtljivo mizo se več strani obdelovanca obdela v eni sami vpetji – to zmanjša napake prevpenjanja in zagotovi tesne tolerance lege med izvrtinami in površinami.
Trije istovrstni stroji pomenijo pravo zmogljivost: vzporedno izdelovanje več naročil, kratki pretočni časi in odpornost na izpade za projekte, vezane na roke. Programira se po podatkih CAD ali merah z risbe – posamezni deli, prototipi in male serije enakovredno, kot kooperantska proizvodnja brez minimalnih količin.
Strojni park pri Bock je strateško zasnovan: naprave in orodja so izbrana tako, da je mogoče obdelati skoraj vsak sestavni del in vsako zahtevo naročnika izpolniti individualno in kar najbolje. Kateri stroj bo obdelal vaš del, določimo na podlagi vaše specifikacije – ta razporeditev je del našega proizvodnega znanja in vam popolnoma odvzame izbiro.
Po obdelavi z vrtalnim strojem je mogoče sestavne dele neposredno predati v varjenje, peskanje in lakiranje – vse v istem proizvodnem obratu v Lorchu. Zunanja logistika med obdelovalnimi koraki odpade in občutno zmanjša pretočne čase in skupne stroške.

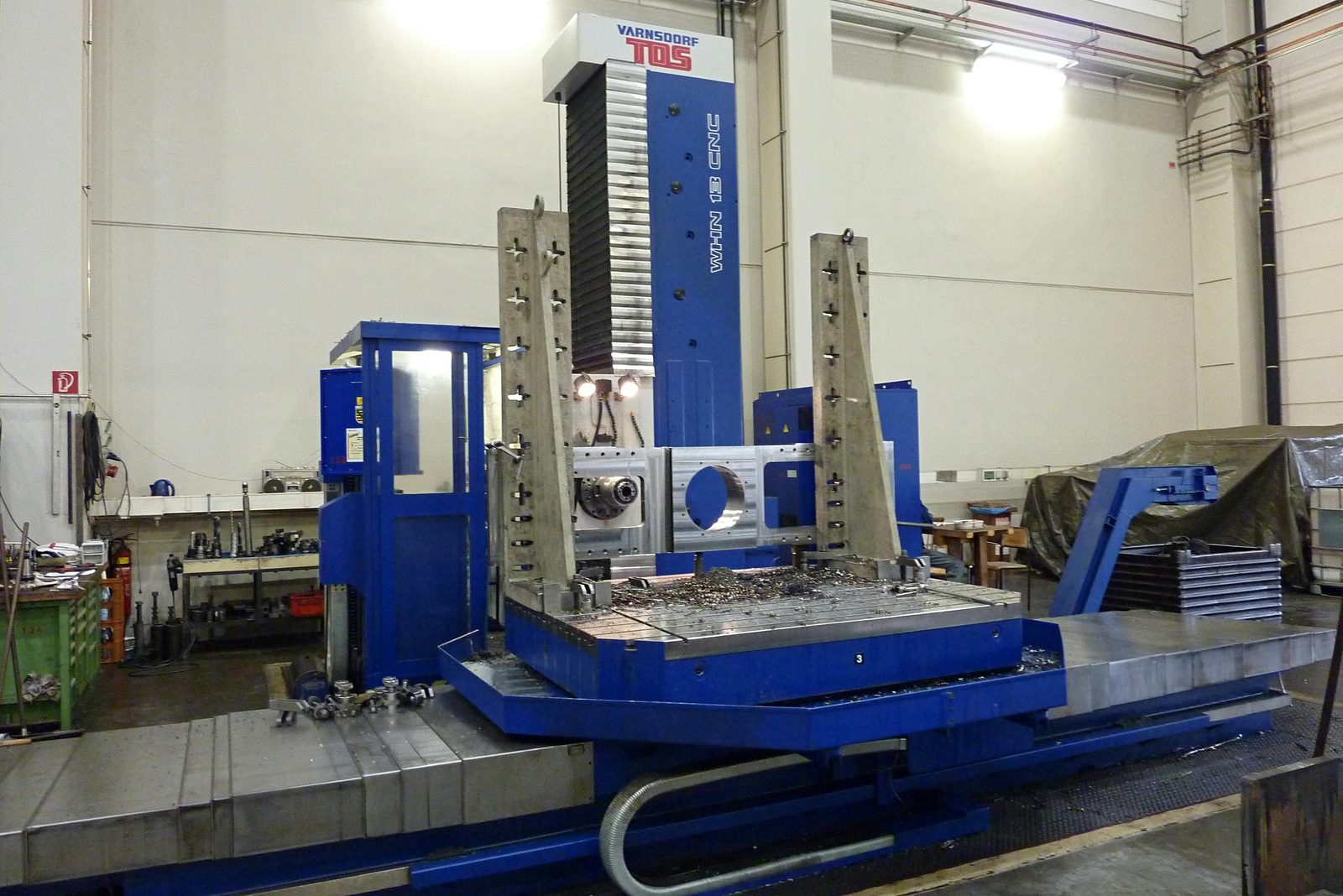

Podatki o stroju – TOS-Varnsdorf WHN 13 CNC
Ključni podatki treh istovrstnih CNC-horizontalnih vrtalnih strojev v kooperantski proizvodnji pri Bock:
| Parameter | TOS-Varnsdorf WHN 13 CNC |
|---|---|
| Število strojev | 3 (vzporedna zmogljivost, istovrstni) |
| Premer vrtalnega vretena | Ø 130 mm |
| Pomik X (prečno) | 3.500 mm |
| Pomik Y (navpično) | 2.500 mm |
| Pomik Z (vzdolžno) | 1.200 mm |
| Vrtljiva miza | 360° vrtljiva – večstranska obdelava v eni vpetji |
| Vrste obdelave | Vrtanje · frezanje · izvrtavanje · čelno struženje · izdelava navojev |
| Krmilje | Heidenhain iTNC 530 |
Navedeni pomiki se nanašajo na stroje v obratu Lorch. Kateri stroj bo obdelal vaš sestavni del, razporedimo glede na vaše zahteve. Konkretno izvedljivost in tolerance preverimo glede na projekt na podlagi vaše risbe.
Tipične uporabe obdelave z vrtalnim strojem
Horizontalni vrtalni stroji pri Bock se uporabljajo za:
- Ohišja, ležajne nosilce in konzole s tesnimi prilegajočimi izvrtinami
- Varjene sklope s fluchtajočimi izvrtinami in ležajnimi izvrtinami
- Osnovne plošče, okvirje in prečke z vzorci izvrtin na velikih razdaljah
- Sestavne dele za izdelavo naprav, vozil in posebnih strojev
- Predobdelane surovce kot proizvodno stopnjo za varjene konstrukcije
Obdelane sestavne dele je mogoče v istem obratu variti, peskati in lakirati. Za posebej dolge ali velikoformatne dele so dodatno na voljo portalni frezalni stroji in stroji z voznim stebrom do 26.000 mm – prejmete celoten spekter odrezovanja in izdelave iz ene roke, brez zunanje logistike med obdelovalnimi koraki. Kakovostna dokumentacija in merilni protokoli po DIN EN ISO 9001:2015 so standardno na voljo.
Materiali za obdelavo z vrtalnim strojem
Bock uporablja pretežno evropska kakovostna jekla:
- Konstrukcijsko jeklo S235, S355
- Drobnozrnato konstrukcijsko jeklo do S1100 – visoko trdno, primerno za varjenje
- Hardox 400 / 500 – obrabno odporno jeklo
- Nerjavno jeklo 1.4301, 1.4571 – korozijsko odporno
- Posebna jekla po risbi in zahtevi naročnika
Materialna potrdila se zagotovijo na zahtevo ali glede na projektne zahteve.
Pregled storitev kooperantske proizvodnje in jeklenih konstrukcij →
Obdelava z vrtalnim strojem pri Bock – vaše prednosti
Bock Maschinenbau izvaja horizontalne vrtalne stroje kot del celovitega proizvodnega procesa:
- 3 vrtalni stroji vzporedno
- Trije istovrstni TOS-Varnsdorf WHN 13 CNC – zmogljivost, kratki pretočni časi in odpornost na izpade.
- Vrtljiva miza 360°
- Večstranska obdelava v eni vpetji – brez napak prevpenjanja, s tesnimi tolerancami lege.
- Žerjavno rokovanje do 50 t
- Žerjav 2×25 t in infrastruktura hale za velikoformatne obdelovance.
- Kooperantska proizvodnja brez minimalnih količin
- Posamezni deli, prototipi in serijski deli se izdelujejo enakovredno po risbi.
- DIN EN ISO 9001:2015
- Vodenje kakovosti z dokumentiranim vodenjem materialov in popolno sledljivostjo.

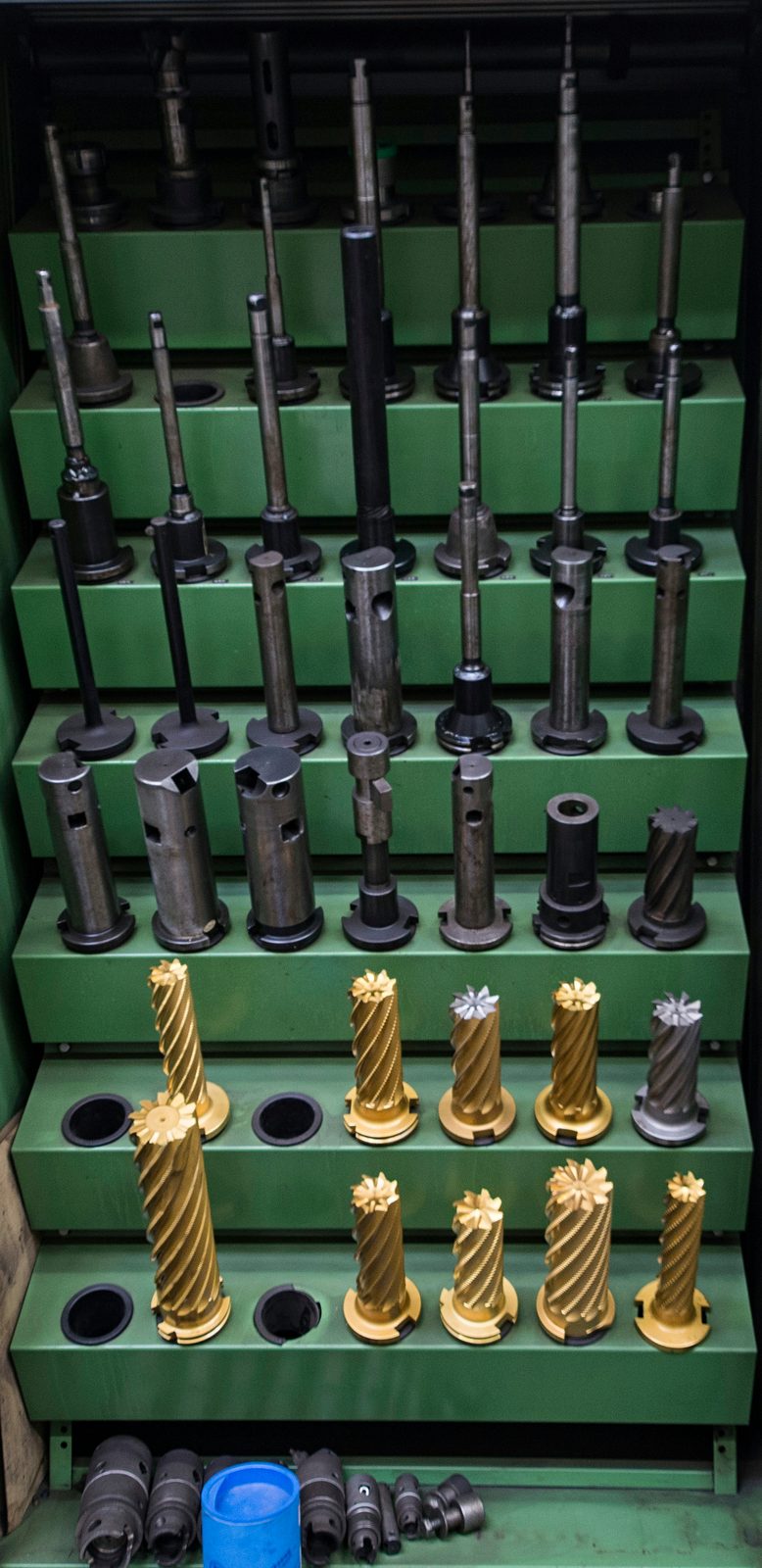

- Nabor orodij iz desetletij
- Skozi leta zrasel fond posebnih in specialnih orodij – dolge vrtalne in izvrtalne palice, posebni svedri in orodja za rezanje navojev za globoke izvrtine in izvrtane ležajne sedeže.
- Vrtalni stroj za regijo
- Izvrtavanje in obdelava na vodoravnem vrtalnem stroju za proizvajalce orodij, vpenjalnih priprav in strojev iz regije Stuttgart in celotne regije DACH – zanesljivo iz Lorcha.
Pogosta vprašanja o obdelavi z vrtalnim strojem
Kaj je horizontalni vrtalni stroj?
Horizontalni vrtalni stroj obdeluje obdelovance z vodoravno ležečim vrtalnim vretenom. Združuje vrtanje, izvrtavanje, frezanje, čelno struženje in izdelavo navojev v enem stroju – idealno za tesne izvrtine in lego povezave na velikih sestavnih delih.
Kako veliki so lahko sestavni deli?
Pomiki strojev TOS-Varnsdorf WHN 13 CNC znašajo X 3.500 · Y 2.500 · Z 1.200 mm. Kateri stroj bo obdelal vaš sestavni del, uskladimo z vašimi zahtevami – za posebej dolge ali velikoformatne dele so dodatno na voljo portalni frezalni stroji in stroji z voznim stebrom do 26.000 mm. Tako vsak sestavni del najde ustrezno napravo.
Kateri materiali se obdelujejo?
Konstrukcijsko jeklo S235/S355, drobnozrnato konstrukcijsko jeklo do S1100, Hardox 400/500 ter nerjavno jeklo 1.4301/1.4571 in posebna jekla po risbi. Materialna potrdila zagotovimo glede na projekt.
Ali izdelujete tudi posamezne dele?
Da. Obdelava z vrtalnim strojem poteka kot kooperantska proizvodnja brez minimalnih količin – posamezni deli, prototipi in male serije enakovredno, programirano po podatkih CAD ali merah z risbe.
Ali je mogoče dele pri vas naprej obdelati?
Da. Po obdelavi z vrtalnim strojem sledijo varjenje, peskanje in lakiranje v istem obratu v Lorchu – celovita izdelava iz ene roke brez zunanje logistike.
