3D 等离子的优势在于……
当您希望经济地制造厚壁管材、耐磨钢和 3D 相贯口时。
管材 3D 等离子切割——当管材激光不再经济时
用于管材和型材上复杂的 3D 轮廓、相贯口和斜切：以结构钢、不锈钢、细晶粒结构钢以及 Hardox 或 XAR 400 等耐磨钢进行精密 CNC 等离子加工，壁厚可达 30 毫米。
可达 30 毫米
最大壁厚
结构钢 · 不锈钢 · 细晶粒结构钢 · 耐磨钢
材料
3D 切口 · 相贯口切割 · 斜切
切割方式
圆形 · 方形 · 矩形 · 空心型材
型材
工艺

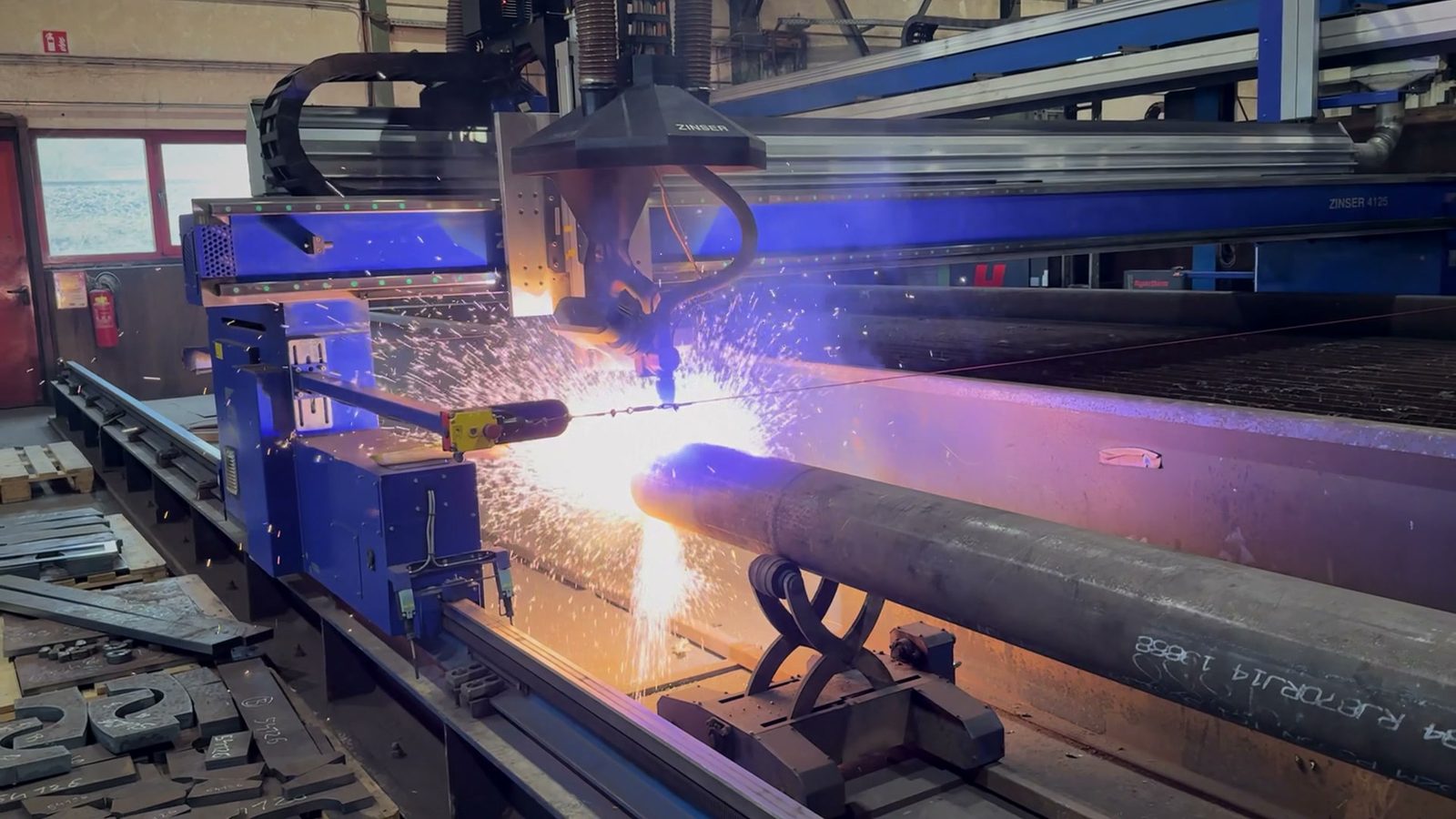

管材3D等离子切割——如此形成可直接焊接的坡口边缘
CNC控制的等离子割炬直接在管材或型材上进行三维切割——轮廓、切口、斜接和相贯线在一次装夹中完成，直接源自3D-CAD模型。无需手工划线、重新装夹和后续修整。
由于割炬可在空间中自由设定切割角度，因此能形成精确吻合的管节点和可直接焊接的坡口，无需修整即可继续焊接。该工艺从单件起即具经济性，即使在管材激光切割因壁厚较大和耐磨钢而达到极限之处，也能保持稳定。
作为工业配套供应商，我们为整个DACH地区的机械制造、钢结构和设备制造提供供货——从桁架结构的管节点、管道工程中的马鞍形切口，到高强度细晶粒结构钢制成的框架和特殊构件。
机床参数
| 机床 | 壁厚 | 坡口切割 |
|---|---|---|
| Zinser · 三维等离子切管系统 | 可达 30 毫米 | ±45° |
技术细节
技术能力
我们 CNC 控制的等离子管材切割头在三个轴上工作——直接在管材上实现真正的 3D 轮廓切割，无需繁琐的后续加工。
| 参数 | 规格 |
|---|---|
| 材料 | 结构钢（S235/S355）、不锈钢（如 1.4301/1.4571）、细晶粒结构钢（S460/S690）、耐磨钢（Hardox、XAR 400） |
| 型材形状 | 圆管、方管（SHS）、矩形管（RHS）、空心型材 |
| 切割方式 | 3D 型材切割、斜切、相贯口切割、管材相贯口、开孔、钻孔 |
| 制造数据 | STEP/STP 文件加技术图纸 |
优势
管材激光受限之处——3D 等离子游刃有余
- 耐磨钢可达 30 毫米
- 在管材激光常常无能为力之处，Hardox 和 XAR 400 可稳妥加工。
- 超出激光极限的壁厚
- 从约 20 毫米 起，制造依然稳定且可重现。
- 从第 1 件起就经济
- 单件和小批量，无高昂的最小批量要求。
- 真正的 3D 几何形状
- 相贯口、马鞍形切口和开孔均在一道洁净的 CNC 工序中完成。
- 无需外包
- 切割、焊接、喷砂和喷漆均在同一基地完成。
- STEP/STP 加图纸
- 以 STEP/STP 文件形式的 3D 模型和技术图纸，作为几何形状、公差和切割策略的可靠依据。
技术对比
管材激光替代方案——直接对比
并非每个项目都需要管材激光。最佳方案取决于材料、壁厚、批量大小和几何复杂度。
管材激光适合于……
当重点在于以极高切割速度加工薄壁部件时。
氧气切割适用于……
当需要超过 30 毫米 的极大壁厚，且热稳健性优先时。
| 特性 | 管材激光 | 管材 3D 等离子 Bock Maschinenbau 推荐方案 | 管材火焰切割 Bock Maschinenbau |
|---|---|---|---|
| 最大壁厚 | ≤ 20 毫米 | 至 30 毫米 | 至 50 毫米 |
| 材料 | 钢、不锈钢 | 结构钢、不锈钢、细晶粒结构钢、耐磨钢（Hardox） | 结构钢、细晶粒结构钢（S460/S690）、耐磨钢（Hardox） |
| 3D 切口与开槽 | 支持 | 支持 | 有限支持 |
| 斜切 | 支持 | 支持 | 支持 |
| 切割速度 | 非常高 | 高 | 中等 |
| 经济性 | 简单零件时往往成本较高 | 经济 | 壁厚极大时通常较为经济 |
| 单件 / 小批量 | 有限支持 | 支持 | 支持 |
应用领域
典型应用
凡是需要精密加工管材和型材之处——而管材激光切割过于昂贵、局限或无法实现时。
管道工程
为工业和工艺管道加工鞍形接口、支管开槽和法兰坡口准备。
起重机制造与钢结构
为桥梁、起重机和厂房承重结构加工梁开槽、节点板和连接型材。
车辆制造
由高强度细晶粒结构钢和耐磨钢制成的车架件、横梁和挂接座。
专用机械制造
直接依据 CAD 数据加工具有复杂 3D 轮廓的单件和样件——无需外包周转。
壁厚更大？
针对超大壁厚：氧乙炔管材切割
壁厚超过 30 毫米？那么我们的氧乙炔仿形火焰切割就是正确之选。结构钢、细晶粒结构钢和耐磨钢（Hardox）壁厚至 50 毫米——可靠且经济。
- 壁厚至 30 毫米 且几何形状复杂：3D 等离子通常是最佳选择。
- 极薄壁且要求最高节拍时间：管材激光切割可能更为合理。
- 壁厚超过 30 毫米：氧乙炔管材切割通常更为适合。
常见问题
咨询前的技术问题
为便于您更快做出决策，这里汇总了实践中最常见的问题。
从多大壁厚起 3D 等离子切割更具优势？
当管材激光切割在经济性或技术上接近极限时，3D 等离子切割在较大壁厚下尤为具有优势。
我可以用现有的 CAD 数据来咨询吗？
可以。对于此类管材加工，我们需要一个 STEP/STP 文件作为 3D 数据集，外加一张技术图纸。我们将核查几何形状、公差、切割策略以及合适的制造工艺。
单件加工同样合理吗？
合理。我们的生产也面向单件和小批量，无需依赖大批量。
壁厚超过 30 毫米 时如何处理？
此时我们改用氧乙炔工艺。这样即使是壁厚极大的管材构件也能可靠地实现。
