Hareketli Sütunlu Frezeleme Merkezi – Soraluce FR 20.000 | Lorch'ta Fason Üretim
Soraluce FR 20.000 – döndürülebilir freze kafası ve döndürme tablasına sahip hareketli sütunlu freze-delme merkezi: 50 t'a kadar büyük ve hantal parçaların tek bağlamada frezelenmesi, delinmesi ve içten tornalanması; Lorch'ta minimum miktar şartı olmadan fason üretim olarak.
X ekseni hareketi 20.000 mm
Eksen hareketleri X 20.000 · Y 4.000 · Z 1.600 mm – uzun parçalar için geniş çalışma alanı.
Döndürülebilir freze kafası
Karmaşık konturlar ve tek bağlamada çok yüzlü işleme için döndürülüp eğilebilen freze kafası.
Döndürme tablası 2,5 × 2,5 m
Dönel simetrik ve ağır is parçaları için Demmeler döndürme tablası – 2×25 t vinç ile 50 t'a kadar ağır yük elleçlemesi.
Açık çalışma alanı
Üstten açık – portal yükseklik sınırlaması yok, hantal ağır parçalar vinç ile serbestçe alınır.
50 t'a kadar ağır parçalar
Büyük boyutlu is parçaları için 2×25 t vinç sistemi ve hol altyapısı.
Çelik · Hardox · Paslanmaz çelik
Yapı çeliği, S1100'a kadar ince taneli yapı çeliği, Hardox 400/500 ve paslanmaz çelik 1.4301/1.4571.
Hareketli sütunlu frezeleme merkezi – Soraluce FR 20.000 neler sunar
Hareketli sütunlu bir frezeleme merkezi, freze kafasını bir portal yerine hareketli bir sütun üzerinde taşır. Böylece çalışma alanı üstten açık olur ve yükseklik sınırlaması bulunmaz – hantal ve yüksek parçalar vinç ile serbestçe alınıp tek bağlamada işlenir.
Soraluce FR 20.000, frezeleme, delme ve içten tornalamayı tek makinede birleştirir. Döndürülebilir freze kafası, karmaşık konturları ve is parçasının birden fazla yüzünü tek bağlamada erişilebilir kilar; döndürme tablası (Demmeler 2.500 × 2.500 mm) ise ayrica dönel simetrik ve ağır is parçalarını alır.
Programlama, Heidenhain iTNC 530 üzerinden CAD verilerine veya teknik resim ölçülerine göre yapılır – tekil parçalar, prototipler ve küçük seriler için aynı şekilde, minimum miktar şartı olmayan fason üretim olarak. 2×25 t vinç sistemi, 50 t'a kadar is parçalarının hazırlanmasını sağlar.
İşleme sonrası parçalar doğrudan portal frezeleme, borverk, kaynak, kum püskürtme ve boyama aşamalarına aktarılabilir – hepsi Lorch'taki aynı tesiste, işleme adımları arasında harici lojistik olmadan.
Makine verileri – Soraluce FR 20.000
Bock'taki fason üretimde hareketli sütunlu freze-delme merkezinin temel verileri:
| Parametre | Soraluce FR 20.000 |
|---|---|
| Yapi turu | Hareketli sutunlu freze-delme merkezi, dondurulebilir freze kafasi |
| Eksen hareketi X (uzunluk) | 20.000 mm |
| Eksen hareketi Y (genislik) | 4.000 mm |
| Eksen hareketi Z (yukseklik) | 1.600 mm |
| Dondurme tablasi | Demmeler 2.500 × 2.500 mm |
| Isleme turleri | Frezeleme · Delme · Icten tornalama |
| Kontrol unitesi | Heidenhain iTNC 530 |
Parçanızı hangi makinenin işleyeceğini gereksinimlerinize uygun olarak belirleriz. Somut uygulanabilirliği ve toleransları, teknik resminize dayanarak projeye özel olarak inceleriz.
Hareketli sütunlu frezeleme merkezinin tipik uygulamaları
Bock'taki Soraluce FR 20.000 su işler için kullanılır:
- Birden fazla yüzünde işleme gerektiren büyük gövdeler, çerçeveler ve kaynaklı montaj grupları
- Portal yükseklik sınırlaması olmadan hantal, yüksek parçalar
- Büyük parçalarda delikler, uyum delikleri ve içten tornalanmış yatak yuvaları
- Döndürme tablası üzerinde dönel simetrik is parçaları
- Kaynaklı konstrüksiyonlar için üretim aşaması olarak on işlenmiş ham parçalar
İşlenen parçalar aynı tesiste kaynaklanabilir, kumlanabilir ve boyanabilir. Açık çalışma alanı, özellikle bir portal makinenin yükseklikte sınırlayacağı hantal, yüksek ve ağır parçalar için uygundur. DIN EN ISO 9001:2015'e göre kalite dokümantasyonu ve ölçüm protokolleri standart olarak mevcuttur.
Hareketli sütunlu frezeleme merkezi için malzemeler
Bock yalnızca Avrupa kalite çelikleri kullanır:
- Yapı çeliği S235, S355 – Standart konstrüksiyon çeliği
- İnce taneli yapı çeliği S1100'e kadar – yüksek mukavemetli, kaynağa uygun
- Hardox 400 / 500 – zorlanan bileşenler için aşınmaya dayanıklı çelik
- Paslanmaz çelik 1.4301, 1.4571 – korozyona dayanıklı
- Çizime ve müşteri şartnamesine göre özel çelikler
Malzeme sertifikaları talep üzerine veya proje gereksinimine göre sağlanır.
Fason üretim ve çelik konstrüksiyon hizmetlerine genel bakış
Hareketli sütunlu frezeleme merkezinden görüntüler

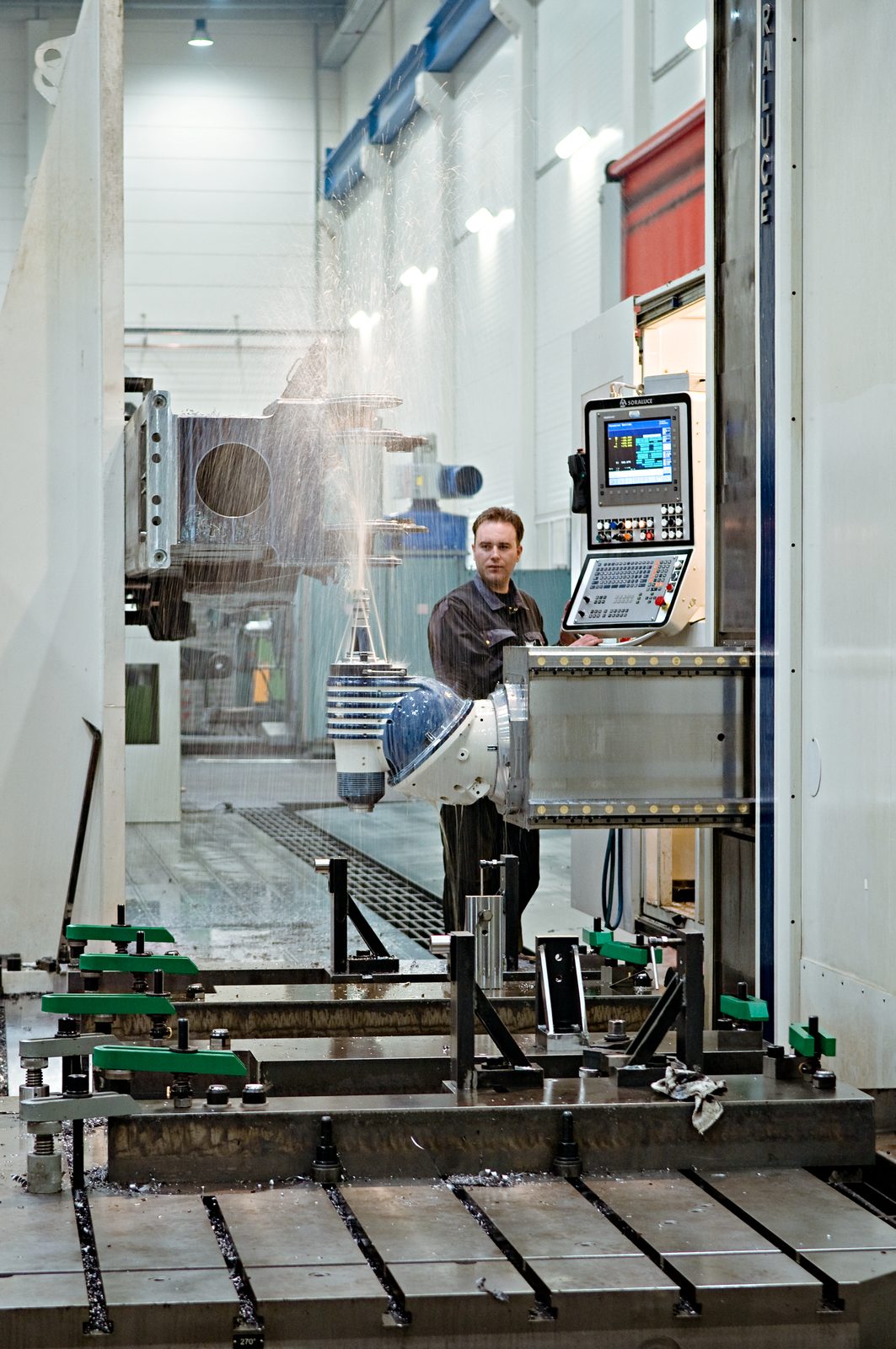

Lorch'taki üretimimizden gerçek fotoğraflar – tezgâh tablasına bağlanmış çelik çerçeveden kesme anındaki döndürülebilir freze kafasına, içten tornalanmış uyum delikli traverse kadar.
Bock'ta hareketli sütunlu frezeleme merkezi – avantajlarınız
Bock Maschinenbau, Soraluce FR 20.000'i eksiksiz bir üretim sürecinin parçası olarak işletir:
- Açık çalışma alanı
- Portal yükseklik sınırlaması yok – hantal ve yüksek ağır parçalar vinç ile serbestçe alınır.
- Döndürülebilir freze kafası
- Karmaşık konturlar ve tek bağlamada çok yüzlü işleme.
- Döndürme tablası 2,5 × 2,5 m
- Dönel simetrik ve ağır is parçaları için Demmeler döndürme tablası.
- 50 t'a kadar ağır parçalar
- Büyük boyutlu is parçaları için 2×25 t vinç ve hol altyapısı.
- DIN EN ISO 9001:2015
- Belgelenmiş malzeme yönetimiyle kalite yönetimi.
- Onlarca yılda oluşan takım arşivi
- Yıllar içinde büyüyen özel ve spesyal takım stoğu – zor erişilen yüzeyler ve çok yüzeyli işleme için açılı freze başlıkları, uzun delme ve içten tornalama çubukları ile özel frezeler.
- Ostwürttemberg için ortak
- Ostwürttemberg ve Stuttgart bölgesindeki tesis üreticileri için büyük boyutlu freze ve delme parçaları – Lorch'ta tek elden, tüm Almanya, Avusturya ve İsviçre'ye teslim.
Hareketli sütunlu frezeleme merkezi hakkında sıkça sorulan sorular
Hareketli sütunlu frezeleme merkezi nedir?
Hareketli sütunlu bir frezeleme merkezinde, hareketli bir sütun freze kafasını taşır. Bir portal makineden farklı olarak çalışma alanı üstten açıktır – hantal ve yüksek parçalar vinç ile serbestçe alınıp işlenebilir.
Parçalar ne kadar büyük olabilir?
Soraluce FR 20.000, X 20.000 · Y 4.000 · Z 1.600 mm eksen hareketleri ve 2.500 × 2.500 mm döndürme tablası sunar. 2×25 t vinç ile 50 t'a kadar is parçaları hazırlanır.
Hangi işlemeler mümkündür?
Tek bağlamada frezeleme, delme ve içten tornalama – karmaşık konturlar ve birden fazla is parçası yüzü için döndürülebilir freze kafasıyla. Ardından aynı tesiste kaynak, kum püskürtme ve boyama gelir.
Tekil parça da üretiyor musunuz?
Evet. İşleme, minimum miktar şartı olmayan fason üretim olarak yapılır – tekil parçalar, prototipler ve küçük seriler için aynı şekilde, CAD verilerine veya teknik resim ölçülerine göre programlanır.
İletişim
Projeniz — doğrudan bölgeden
Fason üretim, çelik konstrüksiyon veya özel makine imalatı için talebinizi gönderin — kısa sürede size geri döneriz.
Hareketli sütunlu frezeleme merkezi için talep gönderin
Bize teknik resminizi, malzemeyi, ölçüleri ve adet miktarını gönderin. Uygulanabilirliği inceler ve projeye özel bir teklif hazırlarız.
