Glodaći centar s pomičnim stupom – Soraluce FR 20.000 | Kooperantska proizvodnja Lorch
Soraluce FR 20.000 – glodaći i bušaći centar s pomičnim stupom, sa zakretnom glodaćom glavom i okretnim stolom: glodanje, bušenje i razvrtavanje velikih, glomaznih dijelova do 50 t u jednom stezanju, kao kooperantska proizvodnja u Lorchu bez minimalnih količina.
Hod X 20.000 mm
Hodovi X 20.000 · Y 4.000 · Z 1.600 mm – veliki radni prostor za duge dijelove.
Zakretna glodaća glava
Okretno-zakretna glodaća glava za složene konture i višestranu obradu u jednom stezanju.
Okretni stol 2,5 × 2,5 m
Demmeler okretni stol za rotacijski simetrične i teške obratke – rukovanje teškim teretima do 50 t pomoću dizalice 2×25 t.
Otvoreni radni prostor
Otvoren prema gore – bez visinskog ograničenja portala, glomazni teški dijelovi slobodno se prihvaćaju dizalicom.
Teški dijelovi do 50 t
Dizalični sustav 2×25 t i infrastruktura hale za velikoformatne obratke.
Čelik · Hardox · Nehrđajući čelik
Konstrukcijski čelik, sitnozrnati konstrukcijski čelik do S1100, Hardox 400/500 i nehrđajući čelik 1.4301/1.4571.
Glodaći centar s pomičnim stupom – što nudi Soraluce FR 20.000

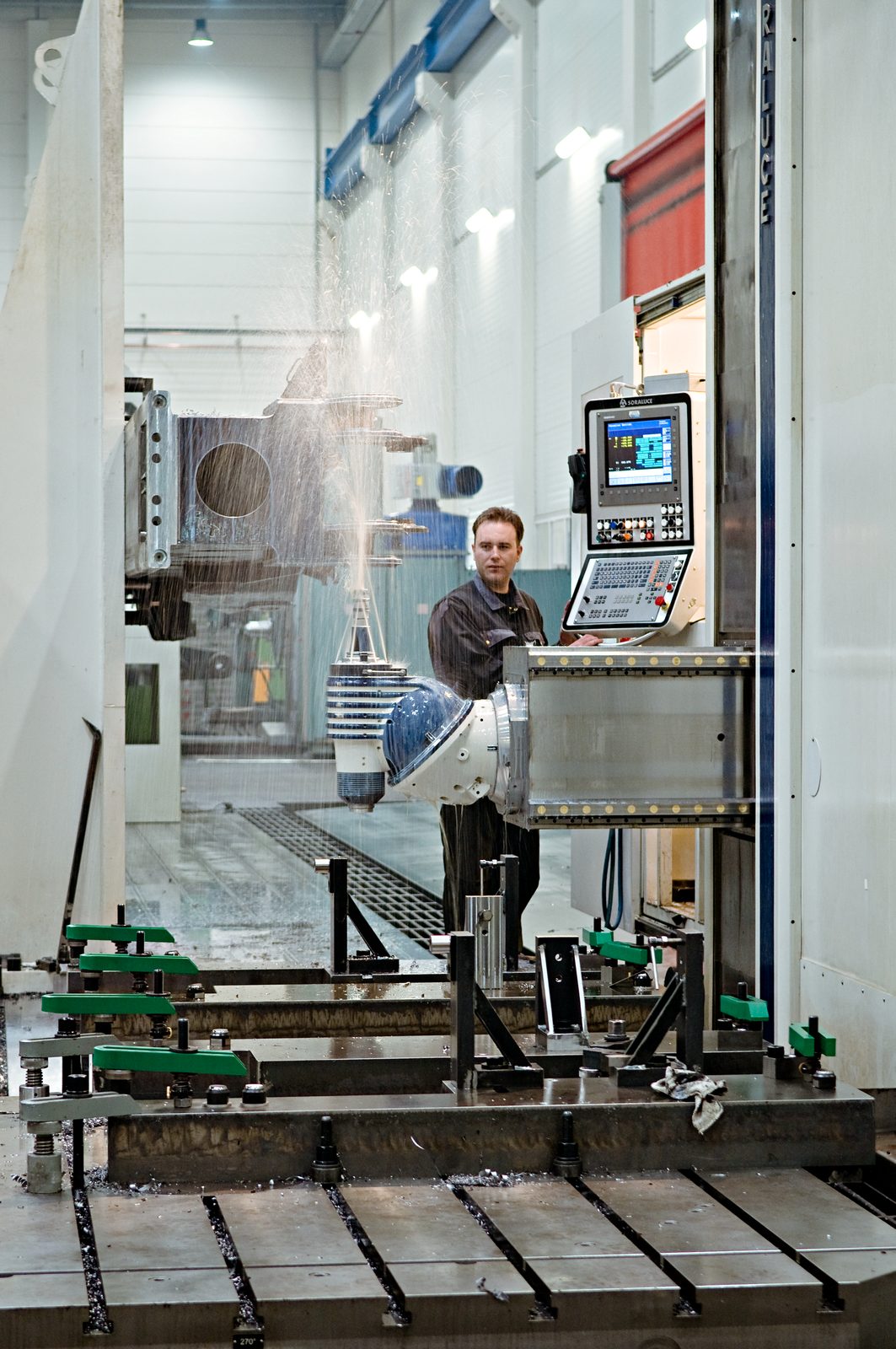

Glodaći centar s pomičnim stupom nosi glodaću glavu na pomičnom stupu umjesto u portalu. Radni prostor je time otvoren prema gore i nema visinskog ograničenja – glomazni i visoki dijelovi slobodno se prihvaćaju dizalicom i obrađuju u jednom stezanju.
Soraluce FR 20.000 objedinjuje glodanje, bušenje i razvrtavanje u jednom stroju. Zakretna glodaća glava omogućuje pristup složenim konturama i obradu više strana obratka u jednom stezanju; okretni stol (Demmeler 2.500 × 2.500 mm) dodatno prihvaća rotacijski simetrične i teške obratke.
Programiranje se izvodi prema CAD podacima ili mjerama s nacrta putem upravljanja Heidenhain iTNC 530 – jednako za pojedinačne dijelove, prototipove i male serije, kao kooperantska proizvodnja bez minimalnih količina. Dizalični sklop 2×25 t osigurava pripremu obradaka do 50 t.
Nakon obrade dijelovi se mogu izravno proslijediti na portalno glodanje, bušenje na bušilici, zavarivanje, pjeskarenje i lakiranje – sve u istom pogonu u Lorchu, bez vanjske logistike između koraka obrade.
Podaci o stroju – Soraluce FR 20.000
Ključni podaci glodaćeg i bušaćeg centra s pomičnim stupom u kooperantskoj proizvodnji kod Bocka:
| Parametar | Soraluce FR 20.000 |
|---|---|
| Izvedba | Glodaći i bušaći centar s pomičnim stupom, zakretna glodaća glava |
| Hod X (duljina) | 20.000 mm |
| Hod Y (širina) | 4.000 mm |
| Hod Z (visina) | 1.600 mm |
| Okretni stol | Demmeler 2.500 × 2.500 mm |
| Vrste obrade | Glodanje · Bušenje · Razvrtavanje |
| Upravljanje | Heidenhain iTNC 530 |
Koji će stroj obraditi vaš dio, određujemo u skladu s vašim zahtjevima. Konkretnu izvedivost i tolerancije provjeravamo projektno na temelju vašeg nacrta.
Tipične primjene glodaćeg centra s pomičnim stupom
Soraluce FR 20.000 kod Bocka koristi se za:
- Velika kućišta, okviri i zavareni sklopovi s obradom na više strana
- Glomazni, visoki dijelovi bez visinskog ograničenja portala
- Provrti, dosjedni provrti i razvrtana ležajna mjesta na velikim dijelovima
- Rotacijski simetrični obraci na okretnom stolu
- Predobrađeni sirovci kao proizvodni stupanj za zavarene konstrukcije
Obrađeni dijelovi mogu se u istom pogonu zavarivati, pjeskariti i lakirati. Otvoreni radni prostor osobito je pogodan za glomazne, visoke i teške dijelove koje bi portalni stroj visinski ograničio. Dokumentacija kvalitete i mjerni protokoli prema DIN EN ISO 9001:2015 standardno su dostupni.
Materijali za glodaći centar s pomičnim stupom
Bock koristi pretežno europske kvalitetne čelike:
- Konstrukcijski čelik S235, S355
- Sitnozrnati konstrukcijski čelik do S1100 – visoke čvrstoće, pogodan za zavarivanje
- Hardox 400 / 500 – čelik otporan na trošenje
- Nehrđajući čelik 1.4301, 1.4571 – otporan na koroziju
- Posebni čelici prema nacrtu i specifikaciji kupca
Materijalni certifikati dostavljaju se na upit ili prema zahtjevu projekta.
Pregled usluga kooperantske proizvodnje i čeličnih konstrukcija →
Glodaći centar s pomičnim stupom kod Bocka – vaše prednosti
Bock Maschinenbau upravlja strojem Soraluce FR 20.000 kao dijelom cjelovitog proizvodnog procesa:
- Otvoreni radni prostor
- Bez visinskog ograničenja portala – glomazni i visoki teški dijelovi slobodno se prihvaćaju dizalicom.
- Zakretna glodaća glava
- Složene konture i višestrana obrada u jednom stezanju.
- Okretni stol 2,5 × 2,5 m
- Demmeler okretni stol za rotacijski simetrične i teške obratke.
- Teški dijelovi do 50 t
- Dizalica 2×25 t i infrastruktura hale za velikoformatne obratke.
- DIN EN ISO 9001:2015
- Upravljanje kvalitetom s dokumentiranim praćenjem materijala.
- Fundus alata izgrađen kroz desetljeća
- Tijekom godina izrastao fond specijalnih i posebnih alata – kutne glodaće glave, duge bušne šipke i šipke za izvrtanje te specijalne glodalice za teško pristupačne površine i višestranu obradu.
- Partner za Ostwürttemberg
- Prevelike glodane i bušene dijelove za proizvođače postrojenja iz Ostwürttemberga i regije Stuttgart – iz jedne ruke u Lorchu, isporučene u cijelu Njemačku, Austriju i Švicarsku.
Česta pitanja o glodaćem centru s pomičnim stupom
Što je glodaći centar s pomičnim stupom?
Kod glodaćeg centra s pomičnim stupom pomični stup nosi glodaću glavu. Za razliku od portalnog stroja, radni prostor je otvoren prema gore – glomazni i visoki dijelovi mogu se slobodno prihvatiti dizalicom i obrađivati.
Koliko veliki dijelovi mogu biti?
Soraluce FR 20.000 nudi hodove X 20.000 · Y 4.000 · Z 1.600 mm i okretni stol dimenzija 2.500 × 2.500 mm. Pomoću dizalice 2×25 t pripremaju se obraci do 50 t.
Koje su obrade moguće?
Glodanje, bušenje i razvrtavanje u jednom stezanju – sa zakretnom glodaćom glavom za složene konture i više strana obratka. Nakon toga slijede zavarivanje, pjeskarenje i lakiranje u istom pogonu.
Izrađujete li i pojedinačne dijelove?
Da. Obrada se izvodi kao kooperantska proizvodnja bez minimalnih količina – jednako pojedinačni dijelovi, prototipovi i male serije, programirani prema CAD podacima ili mjerama s nacrta.
Kontakt
Vaš projekt — izravno iz regije
Pošaljite nam upit za ugovornu proizvodnju, čelične konstrukcije ili izradu specijalnih strojeva — javit ćemo vam se ubrzo.
Upit za glodaći centar s pomičnim stupom
Pošaljite nam svoj nacrt, materijal, mjere i količinu. Provjeravamo izvedivost i izrađujemo projektno specifičnu ponudu.
