Centro di fresatura a montante mobile – Soraluce FR 20.000 | Lavorazione conto terzi a Lorch
Soraluce FR 20.000 – centro di fresatura-alesatura a montante mobile con testa di fresatura orientabile e tavola girevole: fresatura, foratura e alesatura di componenti grandi e ingombranti fino a 50 t in un solo serraggio, come lavorazione conto terzi a Lorch senza quantitativi minimi.
Corsa X 20.000 mm
Corse X 20.000 · Y 4.000 · Z 1.600 mm – ampio spazio di lavoro per componenti lunghi.
Testa di fresatura orientabile
Testa di fresatura orientabile e rotante per profili complessi e lavorazione multilaterale in un solo serraggio.
Tavola girevole 2,5 × 2,5 m
Tavola girevole Demmeler per pezzi a simmetria di rotazione e pesanti – movimentazione di carichi pesanti fino a 50 t tramite il carroponte 2×25 t.
Spazio di lavoro aperto
Aperto verso l'alto – nessuna limitazione di altezza da portale, i componenti pesanti e ingombranti vengono sollevati liberamente con la gru.
Componenti pesanti fino a 50 t
Sistema di carroponte 2×25 t e infrastruttura di stabilimento per pezzi di grande formato.
Acciaio · Hardox · acciaio inox
Acciaio da costruzione, acciaio a grana fine fino a S1100, Hardox 400/500 e acciaio inox 1.4301/1.4571.
Centro di fresatura a montante mobile – cosa offre la Soraluce FR 20.000
Un centro di fresatura a montante mobile porta la testa di fresatura su un montante traslabile anziché in un portale. Lo spazio di lavoro è così aperto verso l'alto e non presenta alcuna limitazione di altezza: componenti ingombranti e alti vengono sollevati liberamente con la gru e lavorati in un solo serraggio.
La Soraluce FR 20.000 combina fresatura, foratura e alesatura in un'unica macchina. La testa di fresatura orientabile rende accessibili profili complessi e più lati del pezzo in un solo serraggio; la tavola girevole (Demmeler 2.500 × 2.500 mm) accoglie inoltre pezzi a simmetria di rotazione e pesanti.
La programmazione avviene da dati CAD o da quote di disegno tramite il Heidenhain iTNC 530 – singoli pezzi, prototipi e piccole serie allo stesso modo, come lavorazione conto terzi senza quantitativi minimi. Il carroponte 2×25 t garantisce l'attrezzaggio di pezzi fino a 50 t.
Dopo la lavorazione i componenti possono passare direttamente alla fresatura a portale, all'alesatura, alla saldatura, alla sabbiatura e alla verniciatura – tutto nello stesso stabilimento a Lorch, senza logistica esterna tra le fasi di lavorazione.
Dati tecnici della macchina – Soraluce FR 20.000
Dati fondamentali del centro di fresatura-alesatura a montante mobile nella lavorazione conto terzi di Bock:
| Parametro | Soraluce FR 20.000 |
|---|---|
| Tipo costruttivo | Centro di fresatura-alesatura a montante mobile, testa di fresatura orientabile |
| Corsa X (lunghezza) | 20.000 mm |
| Corsa Y (larghezza) | 4.000 mm |
| Corsa Z (altezza) | 1.600 mm |
| Tavola girevole | Demmeler 2.500 × 2.500 mm |
| Tipi di lavorazione | Fresatura · foratura · alesatura |
| Controllo | Heidenhain iTNC 530 |
Quale macchina lavorerà il vostro componente lo definiamo in base alle vostre esigenze. La fattibilità concreta e le tolleranze le verifichiamo per ogni progetto sulla base del vostro disegno.
Applicazioni tipiche del centro di fresatura a montante mobile
La Soraluce FR 20.000 di Bock viene impiegata per:
- Grandi carter, telai e gruppi saldati con lavorazione su più lati
- Componenti ingombranti e alti senza limitazione di altezza da portale
- Fori, fori di accoppiamento e sedi di cuscinetto alesate su grandi componenti
- Pezzi a simmetria di rotazione sulla tavola girevole
- Grezzi prelavorati come fase produttiva per costruzioni saldate
I componenti lavorati possono essere saldati, sabbiati e verniciati nello stesso stabilimento. Lo spazio di lavoro aperto è particolarmente adatto a componenti ingombranti, alti e pesanti, che una macchina a portale limiterebbe in altezza. La documentazione di qualità e i protocolli dimensionali secondo DIN EN ISO 9001:2015 sono disponibili di serie.
Materiali per il centro di fresatura a montante mobile
Bock impiega prevalentemente acciai di qualità europei:
- Acciaio da costruzione S235, S355 – Acciaio strutturale standard
- Acciaio a grana fine fino a S1100 – alta resistenza, saldabile
- Hardox 400 / 500 – acciaio resistente all'usura per componenti sollecitati
- Acciaio inossidabile 1.4301, 1.4571 – resistente alla corrosione
- Acciai speciali su disegno e specifica del cliente
I certificati dei materiali vengono forniti su richiesta o in base ai requisiti di progetto.
Panoramica delle prestazioni: lavorazione conto terzi e carpenteria metallica
Immagini dal centro di fresatura a montante mobile

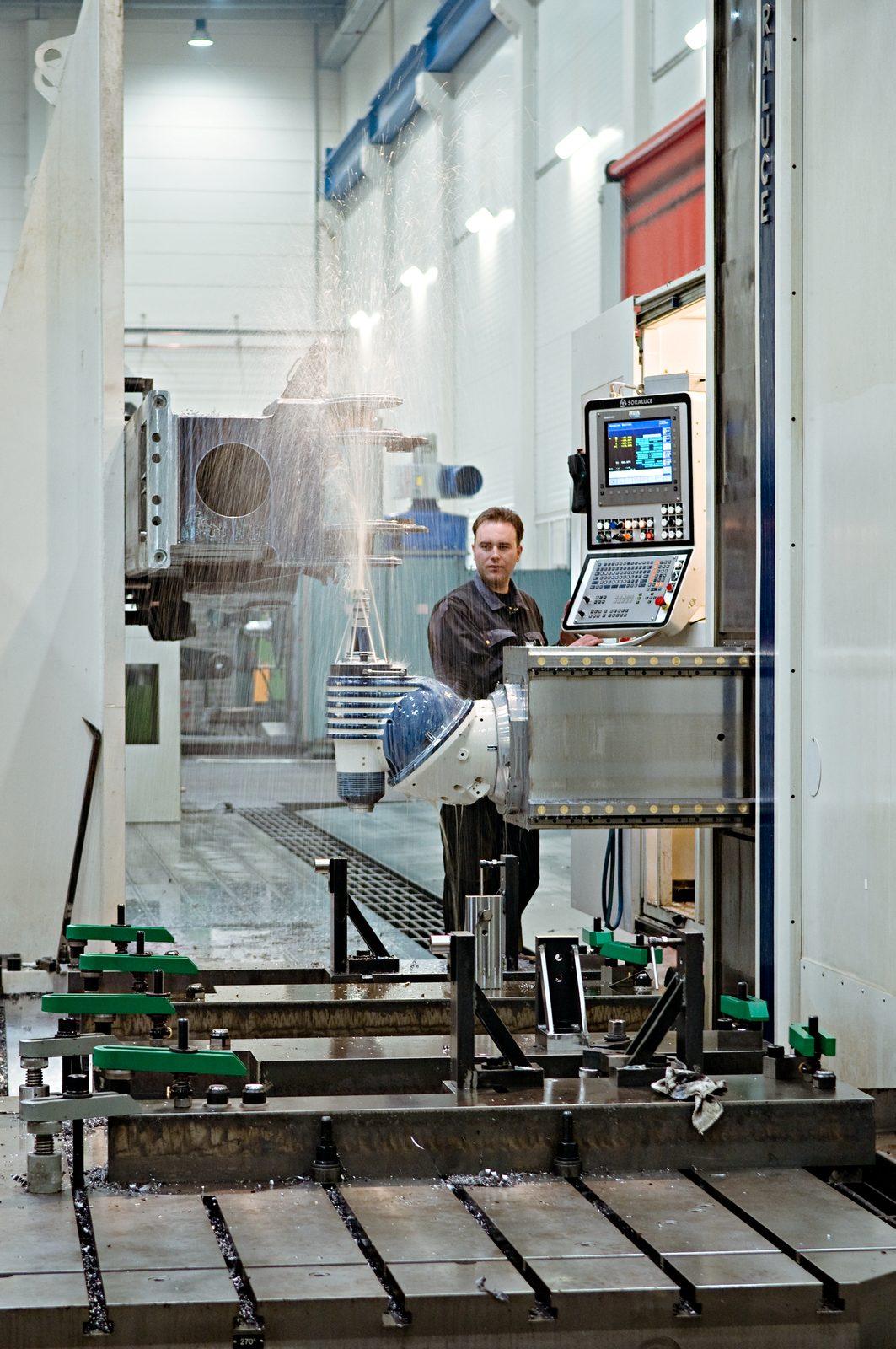

Fotografie reali dalla nostra produzione di Lorch – dal telaio in acciaio serrato sulla tavola, alla testa di fresatura orientabile in lavorazione, fino alla traversa con foro di accoppiamento alesato.
Centro di fresatura a montante mobile presso Bock – i vostri vantaggi
Bock Maschinenbau impiega la Soraluce FR 20.000 come parte di un processo produttivo completo:
- Spazio di lavoro aperto
- Nessuna limitazione di altezza da portale – componenti pesanti, ingombranti e alti sollevati liberamente con la gru.
- Testa di fresatura orientabile
- Profili complessi e lavorazione multilaterale in un solo serraggio.
- Tavola girevole 2,5 × 2,5 m
- Tavola girevole Demmeler per pezzi a simmetria di rotazione e pesanti.
- Componenti pesanti fino a 50 t
- Carroponte 2×25 t e infrastruttura di stabilimento per pezzi di grande formato.
- DIN EN ISO 9001:2015
- Gestione della qualità con tracciabilità documentata dei materiali.
- Patrimonio di utensili cresciuto in decenni
- Un parco di utensili speciali cresciuto negli anni – teste di fresatura angolari, lunghe barre di alesatura e di barenatura e frese speciali per superfici di difficile accesso e lavorazione su più lati.
- Partner per l'Ostwürttemberg
- Pezzi fresati e forati fuori misura per costruttori di impianti dell'Ostwürttemberg e dell'area di Stoccarda – da un unico fornitore a Lorch, consegnati in tutta la Germania, in Austria e in Svizzera.
Domande frequenti sul centro di fresatura a montante mobile
Che cos'è un centro di fresatura a montante mobile?
In un centro di fresatura a montante mobile è un montante traslabile a portare la testa di fresatura. A differenza di una macchina a portale, lo spazio di lavoro è aperto verso l'alto – i componenti ingombranti e alti possono essere sollevati liberamente con la gru e lavorati.
Quanto possono essere grandi i componenti?
La Soraluce FR 20.000 offre corse di X 20.000 · Y 4.000 · Z 1.600 mm e una tavola girevole di 2.500 × 2.500 mm. Tramite il carroponte 2×25 t vengono attrezzati pezzi fino a 50 t.
Quali lavorazioni sono possibili?
Fresatura, foratura e alesatura in un solo serraggio – con testa di fresatura orientabile per profili complessi e più lati del pezzo. Seguono poi saldatura, sabbiatura e verniciatura nello stesso stabilimento.
Realizzate anche singoli pezzi?
Sì. La lavorazione avviene come lavorazione conto terzi senza quantitativi minimi – singoli pezzi, prototipi e piccole serie allo stesso modo, programmati da dati CAD o quote di disegno.
Contatto
Il vostro progetto — direttamente dalla regione
Inviateci la vostra richiesta per lavorazioni conto terzi, carpenteria metallica o costruzione di macchine speciali — vi risponderemo a breve.
Richiedi il centro di fresatura a montante mobile
Inviateci il vostro disegno, il materiale, le dimensioni e la quantità. Verifichiamo la fattibilità ed elaboriamo un'offerta specifica per il progetto.
