Soraluce FR 20.000 – frezalno-vrtalni center s premičnim stebrom z vrtljivo frezalno glavo in vrtljivo mizo: frezanje, vrtanje in izvrtavanje velikih, obsežnih sestavnih delov do 50 t v eni vpetju, kot pogodbena proizvodnja v Lorchu brez minimalnih količin.
Hod X 20.000 mm
Hodi X 20.000 · Y 4.000 · Z 1.600 mm – velik delovni prostor za dolge sestavne dele.

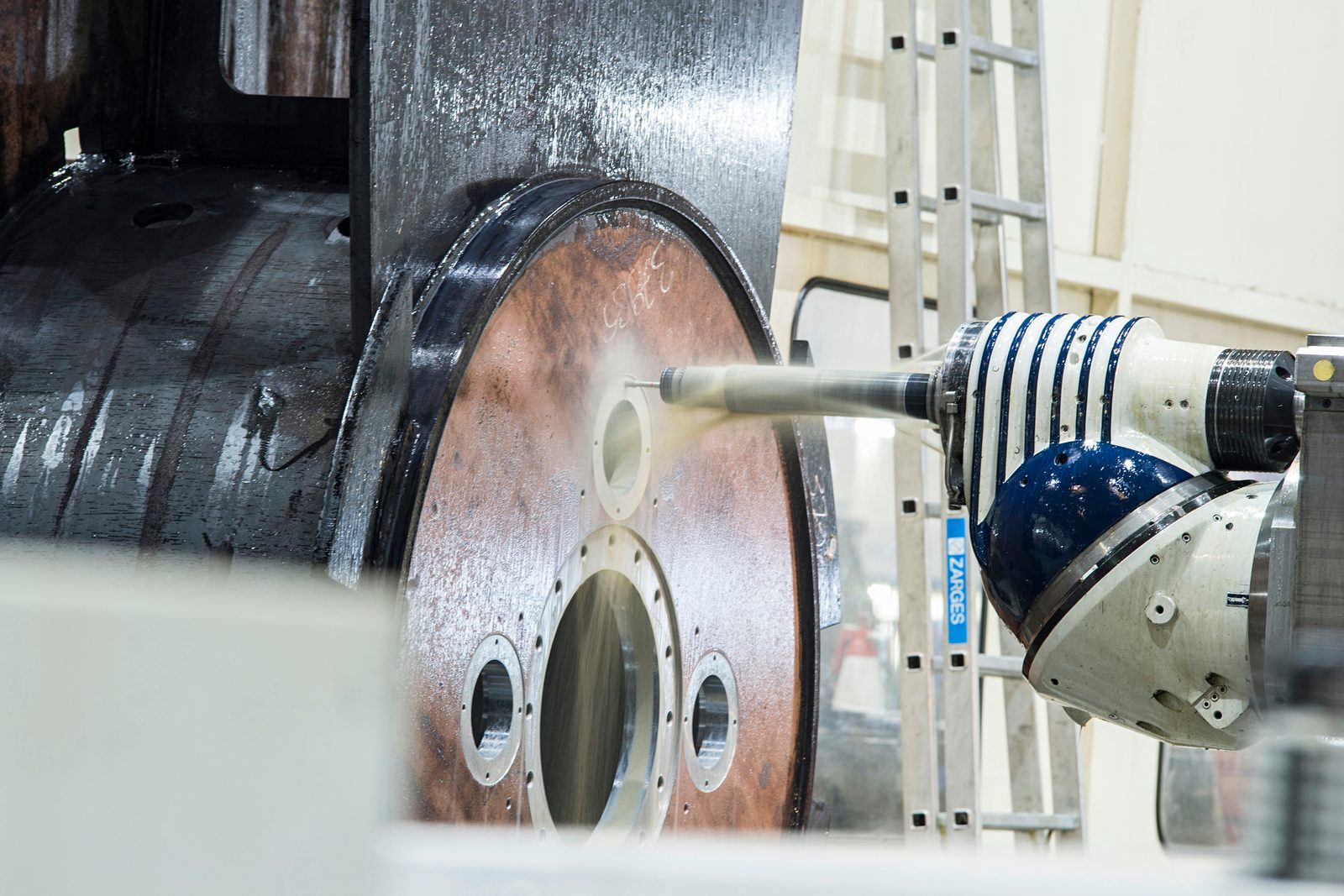

Vrtljiva frezalna glava
Vrtljivo-nagibna frezalna glava za kompleksne konture in večstransko obdelavo v eni vpetju.
Vrtljiva miza 2,5 × 2,5 m
Vrtljiva miza Demmeler za rotacijsko simetrične in težke obdelovance – rokovanje s težkimi bremeni do 50 t z dvigalom 2×25 t.
Odprt delovni prostor
Odprt navzgor – brez portalne višinske omejitve, obsežni težki kosi se prosto prevzemajo z dvigalom.
Težki kosi do 50 t
Dvižni sistem 2×25 t in infrastruktura hale za velikoformatne obdelovance.
Jeklo · Hardox · Nerjaveče jeklo
Konstrukcijsko jeklo, drobnozrnato konstrukcijsko jeklo do S1100, Hardox 400/500 in nerjaveče jeklo 1.4301/1.4571.
Frezalni center s premičnim stebrom – kaj zmore Soraluce FR 20.000

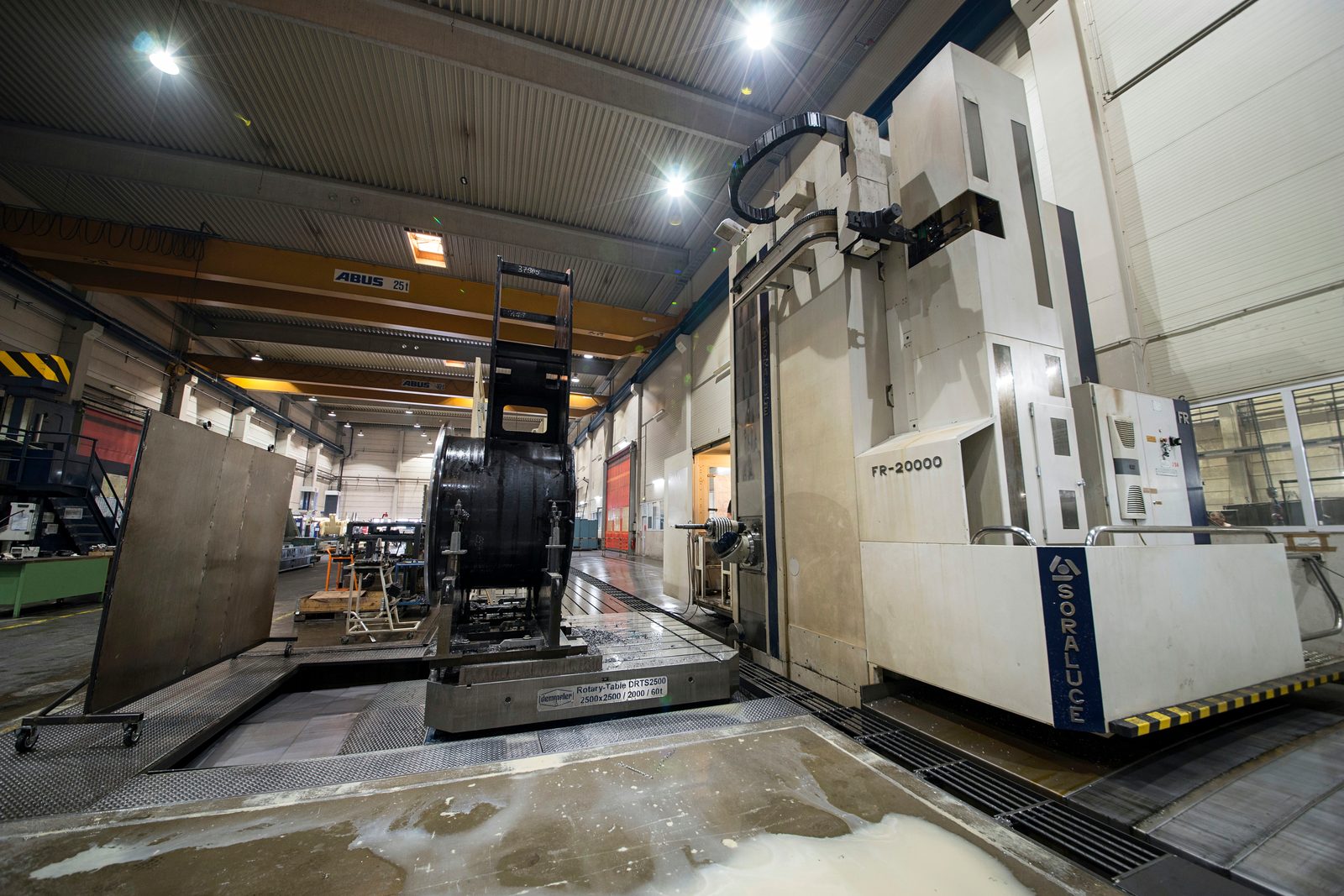

Frezalni center s premičnim stebrom nosi frezalno glavo na premičnem stebru namesto v portalu. Delovni prostor je zato odprt navzgor in nima višinske omejitve – obsežni in visoki sestavni deli se prosto prevzamejo z dvigalom in obdelajo v eni vpetju.
Soraluce FR 20.000 združuje frezanje, vrtanje in izvrtavanje v enem stroju. Vrtljiva frezalna glava omogoča dostop do kompleksnih kontur in več strani obdelovanca v eni vpetju; vrtljiva miza (Demmeler 2.500 × 2.500 mm) dodatno sprejme rotacijsko simetrične in težke obdelovance.
Programiranje poteka po podatkih CAD ali merah z risbe prek Heidenhain iTNC 530 – posamezni kosi, prototipi in male serije enako, kot pogodbena proizvodnja brez minimalnih količin. Dvižni sistem 2×25 t zagotavlja pripravo obdelovancev do 50 t.
Po obdelavi je mogoče sestavne dele neposredno predati na portalno frezanje, vrtalni stroj, varjenje, peskanje in lakiranje – vse v istem obratu v Lorchu, brez zunanje logistike med obdelovalnimi koraki.
Podatki o stroju – Soraluce FR 20.000
Ključni podatki frezalno-vrtalnega centra s premičnim stebrom v pogodbeni proizvodnji pri Bock:
| Parameter | Soraluce FR 20.000 |
|---|---|
| Izvedba | Frezalno-vrtalni center s premičnim stebrom, vrtljiva frezalna glava |
| Hod X (dolžina) | 20.000 mm |
| Hod Y (širina) | 4.000 mm |
| Hod Z (višina) | 1.600 mm |
| Vrtljiva miza | Demmeler 2.500 × 2.500 mm |
| Vrste obdelave | Frezanje · Vrtanje · Izvrtavanje |
| Krmilje | Heidenhain iTNC 530 |
Kateri stroj obdela vaš sestavni del, določimo glede na vaše zahteve. Konkretno izvedljivost in tolerance preverimo za vsak projekt posebej na podlagi vaše risbe.
Tipične uporabe frezalnega centra s premičnim stebrom
Soraluce FR 20.000 pri Bock se uporablja za:
- Velika ohišja, okvirji in varjeni sklopi z obdelavo na več straneh
- Obsežni, visoki sestavni deli brez portalne višinske omejitve
- Izvrtine, prilagojene izvrtine in izvrtani ležajni sedeži na velikih kosih
- Rotacijsko simetrični obdelovanci na vrtljivi mizi
- Predobdelani surovci kot proizvodna stopnja za varjene konstrukcije
Obdelane sestavne dele je mogoče v istem obratu variti, peskati in lakirati. Odprt delovni prostor je še posebej primeren za obsežne, visoke in težke sestavne dele, ki bi jih portalni stroj v višini omejeval. Dokumentacija kakovosti in merilni protokoli po DIN EN ISO 9001:2015 so standardno na voljo.
Materiali za frezalni center s premičnim stebrom
Bock uporablja pretežno evropska kakovostna jekla:
- Konstrukcijsko jeklo S235, S355
- Drobnozrnato konstrukcijsko jeklo do S1100 – visoke trdnosti, primerno za varjenje
- Hardox 400 / 500 – jeklo, odporno proti obrabi
- Nerjaveče jeklo 1.4301, 1.4571 – odporno proti koroziji
- Posebna jekla po risbi in specifikaciji naročnika
Materialna potrdila se zagotovijo na zahtevo ali skladno z zahtevami projekta.
Pregled storitev pogodbene proizvodnje in jeklenih konstrukcij →
Frezalni center s premičnim stebrom pri Bock – vaše prednosti
Bock Maschinenbau upravlja Soraluce FR 20.000 kot del celovitega proizvodnega procesa:
- Odprt delovni prostor
- Brez portalne višinske omejitve – obsežni in visoki težki kosi se prosto prevzamejo z dvigalom.
- Vrtljiva frezalna glava
- Kompleksne konture in večstranska obdelava v eni vpetju.
- Vrtljiva miza 2,5 × 2,5 m
- Vrtljiva miza Demmeler za rotacijsko simetrične in težke obdelovance.
- Težki kosi do 50 t
- Dvigalo 2×25 t in infrastruktura hale za velikoformatne obdelovance.
- DIN EN ISO 9001:2015
- Vodenje kakovosti z dokumentiranim upravljanjem materialov.
- Nabor orodij iz desetletij
- Skozi leta zrasel fond posebnih in specialnih orodij – kotne frezalne glave, dolge vrtalne in izvrtalne palice ter posebni rezkarji za težko dostopne površine in večstransko obdelavo.
- Partner za Ostwürttemberg
- Nadmerni frezani in vrtani deli za proizvajalce naprav iz Ostwürttemberga in regije Stuttgart – iz enega vira v Lorchu, dostavljeni po vsej Nemčiji, Avstriji in Švici.
Pogosta vprašanja o frezalnem centru s premičnim stebrom
Kaj je frezalni center s premičnim stebrom?
Pri frezalnem centru s premičnim stebrom frezalno glavo nosi premični steber. Za razliko od portalnega stroja je delovni prostor odprt navzgor – obsežne in visoke sestavne dele je mogoče prosto prevzeti z dvigalom in obdelati.
Kako veliki so lahko sestavni deli?
Soraluce FR 20.000 nudi hode X 20.000 · Y 4.000 · Z 1.600 mm in vrtljivo mizo 2.500 × 2.500 mm. Z dvigalom 2×25 t se pripravijo obdelovanci do 50 t.
Katere obdelave so mogoče?
Frezanje, vrtanje in izvrtavanje v eni vpetju – z vrtljivo frezalno glavo za kompleksne konture in več strani obdelovanca. Sledijo varjenje, peskanje in lakiranje v istem obratu.
Ali izdelujete tudi posamezne kose?
Da. Obdelava poteka kot pogodbena proizvodnja brez minimalnih količin – posamezni kosi, prototipi in male serije enako, programirano po podatkih CAD ali merah z risbe.
Kontakt
Vaš projekt — neposredno iz regije
Pošljite nam povpraševanje za pogodbeno proizvodnjo, jeklene konstrukcije ali izdelavo posebnih strojev — kmalu se vam bomo oglasili.
Povpraševanje po frezalnem centru s premičnim stebrom
Pošljite nam vašo risbo, material, mere in količino. Preverimo izvedljivost in pripravimo projektu prilagojeno ponudbo.
