Mozgóállványos marócentrum – Soraluce FR 20 000 | Bérgyártás Lorchban
Soraluce FR 20 000 – mozgóállványos maró-fúró központ elforgatható marófejjel és forgóasztallal: nagyméretű, terjedelmes alkatrészek marása, fúrása és kiesztergálása akár 50 t-ig egyetlen felfogásban, bérgyártásban Lorchban, minimális mennyiség nélkül.
X elmozdulási út 20 000 mm
Elmozdulási utak X 20 000 · Y 4 000 · Z 1 600 mm – nagy munkatér a hosszú alkatrészekhez.
Elforgatható marófej
Forgatható/billenthető marófej összetett kontúrokhoz és többoldali megmunkáláshoz egyetlen felfogásban.
Forgóasztal 2,5 × 2,5 m
Demmeler forgóasztal forgásszimmetrikus és nehéz munkadarabokhoz – nehézterheléses kezelés akár 50 t-ig a 2×25 t-ás daruval.
Nyitott munkatér
Felül nyitott – nincs portálmagasság-korlát, a terjedelmes nehéz alkatrészeket daruval szabadon veszik fel.
Nehéz alkatrészek akár 50 t-ig
2×25 t-ás darurendszer és csarnokinfrastruktúra a nagyméretű munkadarabokhoz.
Acél · Hardox · rozsdamentes acél
Szerkezeti acél, finomszemcsés szerkezeti acél S1100-ig, Hardox 400/500 és rozsdamentes acél 1.4301/1.4571.

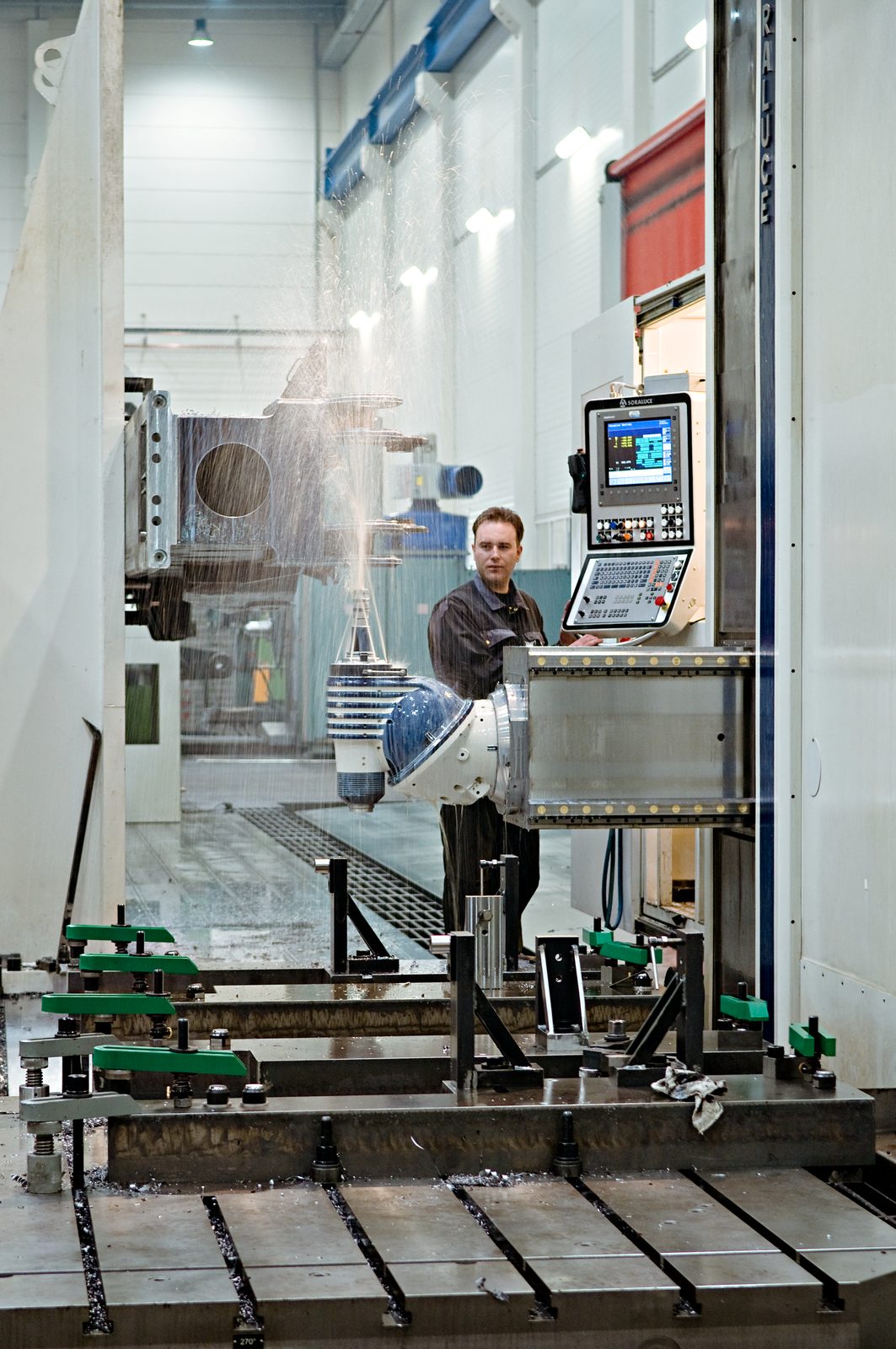

Mozgóállványos marócentrum – mire képes a Soraluce FR 20 000
A mozgóállványos marócentrum a marófejet egy mozgatható állványon hordozza, nem pedig portálban. A munkatér ezáltal felül nyitott, és nincs magasságkorlát – a terjedelmes és magas alkatrészeket daruval szabadon veszik fel, és egyetlen felfogásban munkálják meg.
A Soraluce FR 20 000 egyetlen gépben egyesíti a marást, a fúrást és a kiesztergálást. Az elforgatható marófej egyetlen felfogásban teszi hozzáférhetővé az összetett kontúrokat és a munkadarab több oldalát; a forgóasztal (Demmeler 2 500 × 2 500 mm) ezenfelül forgásszimmetrikus és nehéz munkadarabokat is befogad.
A programozás CAD-adatok vagy rajzméretek alapján történik a Heidenhain iTNC 530 vezérlőn – egyedi darabok, prototípusok és kissorozatok egyaránt, bérgyártásban, minimális mennyiség nélkül. A 2×25 t-ás daruszerkezet biztosítja az akár 50 t-ás munkadarabok befogását.
A megmunkálás után az alkatrészek közvetlenül továbbadhatók portálmarásra, fúróműre, hegesztésre, homokfúvásra és festésre – mindez ugyanabban a lorchi üzemben, a megmunkálási lépések között külső logisztika nélkül.
Gépadatok – Soraluce FR 20 000
A mozgóállványos maró-fúró központ főbb adatai a Bock bérgyártásában:
| Paraméter | Soraluce FR 20.000 |
|---|---|
| Kivitel | Mozgóállványos maró-fúró központ, elforgatható marófejjel |
| X elmozdulási út (hossz) | 20 000 mm |
| Y elmozdulási út (szélesség) | 4 000 mm |
| Z elmozdulási út (magasság) | 1 600 mm |
| Forgóasztal | Demmeler 2 500 × 2 500 mm |
| Megmunkálási módok | Marás · fúrás · kiesztergálás |
| Vezérlés | Heidenhain iTNC 530 |
Azt, hogy melyik gép munkálja meg az Ön alkatrészét, az igényeihez igazodva rendeljük hozzá. A konkrét megvalósíthatóságot és a tűréseket projektalapon, az Ön rajza alapján vizsgáljuk meg.
A mozgóállványos marócentrum tipikus alkalmazásai
A Soraluce FR 20 000 a Bocknál a következőkhöz kerül alkalmazásra:
- Nagyméretű házak, keretek és hegesztett szerelvények több oldali megmunkálással
- Terjedelmes, magas alkatrészek portálmagasság-korlát nélkül
- Furatok, illesztőfuratok és kiesztergált csapágyülések nagyalkatrészeken
- Forgásszimmetrikus munkadarabok a forgóasztalon
- Előmegmunkált nyersdarabok hegesztett szerkezetek gyártási lépéseként
A megmunkált alkatrészek ugyanabban az üzemben hegeszthetők, homokfúvhatók és festhetők. A nyitott munkatér különösen alkalmas terjedelmes, magas és nehéz alkatrészekhez, amelyeket egy portálgép magasságban korlátozna. A DIN EN ISO 9001:2015 szerinti minőségi dokumentáció és méretjegyzőkönyvek alapesetben rendelkezésre állnak.
Alapanyagok a mozgóállványos marócentrumhoz
A Bock túlnyomórészt európai minőségi acélokat alkalmaz:
- Szerkezeti acél S235, S355
- Finomszemcsés szerkezeti acél S1100-ig – nagy szilárdságú, hegeszthető
- Hardox 400 / 500 – kopásálló acél
- Rozsdamentes acél 1.4301, 1.4571 – korrózióálló
- Különleges acélok rajz és megrendelői előírás szerint
Az anyagbizonylatokat kérésre vagy a projekt követelményei szerint biztosítjuk.
Bérgyártás és acélszerkezet-gyártás szolgáltatásainak áttekintése →
Mozgóállványos marócentrum a Bocknál – az Ön előnyei
A Bock Maschinenbau a Soraluce FR 20 000 gépet egy teljes körű gyártási folyamat részeként üzemelteti:
- Nyitott munkatér
- Nincs portálmagasság-korlát – a terjedelmes és magas nehéz alkatrészeket daruval szabadon veszik fel.
- Elforgatható marófej
- Összetett kontúrok és többoldali megmunkálás egyetlen felfogásban.
- Forgóasztal 2,5 × 2,5 m
- Demmeler forgóasztal forgásszimmetrikus és nehéz munkadarabokhoz.
- Nehéz alkatrészek akár 50 t-ig
- 2×25 t-ás daru és csarnokinfrastruktúra a nagyméretű munkadarabokhoz.
- DIN EN ISO 9001:2015
- Minőségirányítás dokumentált anyagkövetéssel.
- Évtizedek alatt felhalmozott szerszámkészlet
- Évek során felhalmozott speciálisszerszám-készlet – szögmarófejek, hosszú fúró- és kiesztergáló rudak, valamint speciális marók nehezen hozzáférhető felületekhez és többoldali megmunkáláshoz.
- Partner Ostwürttemberg számára
- Túlméretes maró- és fúróalkatrészek Ostwürttemberg és a stuttgarti régió berendezésgyártói számára – egy kézből Lorchban, egész Németországba, Ausztriába és Svájcba szállítva.
Gyakori kérdések a mozgóállványos marócentrumról
Mi az a mozgóállványos marócentrum?
A mozgóállványos marócentrumnál egy mozgatható állvány hordozza a marófejet. A portálgéppel ellentétben a munkatér felül nyitott – a terjedelmes és magas alkatrészek daruval szabadon felvehetők és megmunkálhatók.
Mekkorák lehetnek az alkatrészek?
A Soraluce FR 20 000 X 20 000 · Y 4 000 · Z 1 600 mm elmozdulási utakat és egy 2 500 × 2 500 mm-es forgóasztalt kínál. A 2×25 t-ás daruval akár 50 t-ás munkadarabok fogadhatók be.
Milyen megmunkálások lehetségesek?
Marás, fúrás és kiesztergálás egyetlen felfogásban – elforgatható marófejjel az összetett kontúrokhoz és a munkadarab több oldalához. Ezt követi a hegesztés, a homokfúvás és a festés ugyanabban az üzemben.
Egyedi darabokat is gyártanak?
Igen. A megmunkálás bérgyártásban, minimális mennyiség nélkül történik – egyedi darabok, prototípusok és kissorozatok egyaránt, CAD-adatok vagy rajzméretek alapján programozva.
