Κέντρο φρεζαρίσματος κινητού ορθοστάτη – Soraluce FR 20.000 | Κατεργασία φασόν στο Lorch
Soraluce FR 20.000 – κέντρο φρεζαρίσματος-διάτρησης κινητού ορθοστάτη με ανακλινόμενη κεφαλή φρεζαρίσματος και περιστροφική τράπεζα: φρεζάρισμα, διάτρηση και αντιτόρνευση μεγάλων, ογκωδών εξαρτημάτων έως 50 t σε μία σύσφιξη, ως κατεργασία φασόν στο Lorch χωρίς ελάχιστες ποσότητες.
Διαδρομή X 20.000 mm
Διαδρομές X 20.000 · Y 4.000 · Z 1.600 mm – μεγάλος χώρος εργασίας για μακριά εξαρτήματα.
Ανακλινόμενη κεφαλή φρεζαρίσματος
Περιστρεφόμενη/ανακλινόμενη κεφαλή φρεζαρίσματος για σύνθετα περιγράμματα και κατεργασία πολλών πλευρών σε μία σύσφιξη.
Περιστροφική τράπεζα 2,5 × 2,5 m
Περιστροφική τράπεζα Demmeler για περιστροφικά συμμετρικά και βαριά τεμάχια – χειρισμός βαρέων φορτίων έως 50 t μέσω του γερανού 2×25 t.
Ανοιχτός χώρος εργασίας
Ανοιχτός προς τα πάνω – χωρίς περιορισμό ύψους πύλης, τα ογκώδη βαριά τεμάχια ανυψώνονται ελεύθερα με γερανό.
Βαριά τεμάχια έως 50 t
Σύστημα γερανού 2×25 t και υποδομή αίθουσας για μεγάλης μορφής τεμάχια.
Χάλυβας · Hardox · Ανοξείδωτος χάλυβας
Δομικός χάλυβας, δομικός χάλυβας λεπτού κόκκου έως S1100, Hardox 400/500 και ανοξείδωτος χάλυβας 1.4301/1.4571.
Κέντρο φρεζαρίσματος κινητού ορθοστάτη – τι προσφέρει η Soraluce FR 20.000
Ένα κέντρο φρεζαρίσματος κινητού ορθοστάτη φέρει την κεφαλή φρεζαρίσματος σε έναν κινούμενο ορθοστάτη αντί σε πύλη. Έτσι ο χώρος εργασίας είναι ανοιχτός προς τα πάνω και δεν έχει περιορισμό ύψους – τα ογκώδη και ψηλά εξαρτήματα ανυψώνονται ελεύθερα με γερανό και κατεργάζονται σε μία σύσφιξη.
Η Soraluce FR 20.000 συνδυάζει φρεζάρισμα, διάτρηση και αντιτόρνευση σε μία μηχανή. Η ανακλινόμενη κεφαλή φρεζαρίσματος καθιστά προσβάσιμα σύνθετα περιγράμματα και πολλές πλευρές του τεμαχίου σε μία σύσφιξη· η περιστροφική τράπεζα (Demmeler 2.500 × 2.500 mm) υποδέχεται επιπλέον περιστροφικά συμμετρικά και βαριά τεμάχια.
Ο προγραμματισμός γίνεται βάσει δεδομένων CAD ή διαστάσεων σχεδίου μέσω του Heidenhain iTNC 530 – μεμονωμένα τεμάχια, πρωτότυπα και μικρές σειρές εξίσου, ως κατεργασία φασόν χωρίς ελάχιστες ποσότητες. Ο μηχανισμός γερανού 2×25 t εξασφαλίζει τον εξοπλισμό τεμαχίων έως 50 t.
Μετά την κατεργασία, τα εξαρτήματα μπορούν να προωθηθούν απευθείας για φρεζάρισμα πύλης, τρυπάνι, συγκόλληση, αμμοβολή και βαφή – όλα στην ίδια εγκατάσταση στο Lorch, χωρίς εξωτερική εφοδιαστική μεταξύ των βημάτων κατεργασίας.
Στοιχεία μηχανής – Soraluce FR 20.000
Βασικά στοιχεία του κέντρου φρεζαρίσματος-διάτρησης κινητού ορθοστάτη στην κατεργασία φασόν της Bock:
| Παράμετρος | Soraluce FR 20.000 |
|---|---|
| Τύπος κατασκευής | Κέντρο φρεζαρίσματος-διάτρησης κινητού ορθοστάτη, ανακλινόμενη κεφαλή φρεζαρίσματος |
| Διαδρομή X (μήκος) | 20.000 mm |
| Διαδρομή Y (πλάτος) | 4.000 mm |
| Διαδρομή Z (ύψος) | 1.600 mm |
| Περιστροφική τράπεζα | Demmeler 2.500 × 2.500 mm |
| Είδη κατεργασίας | Φρεζάρισμα · Διάτρηση · Αντιτόρνευση |
| Σύστημα ελέγχου | Heidenhain iTNC 530 |
Ποια μηχανή θα κατεργαστεί το εξάρτημά σας το προσδιορίζουμε ανάλογα με τις απαιτήσεις σας. Τη συγκεκριμένη εφικτότητα και τις ανοχές τις ελέγχουμε ανά έργο βάσει του σχεδίου σας.
Τυπικές εφαρμογές του κέντρου φρεζαρίσματος κινητού ορθοστάτη
Η Soraluce FR 20.000 στην Bock χρησιμοποιείται για:
- Μεγάλα περιβλήματα, πλαίσια και συγκολλητά συγκροτήματα με κατεργασία σε πολλές πλευρές
- Ογκώδη, ψηλά εξαρτήματα χωρίς περιορισμό ύψους πύλης
- Οπές, οπές εφαρμογής και αντιτορνευμένες έδρες εδράνων σε μεγάλα τεμάχια
- Περιστροφικά συμμετρικά τεμάχια στην περιστροφική τράπεζα
- Προκατεργασμένα ακατέργαστα τεμάχια ως στάδιο παραγωγής για συγκολλητές κατασκευές
Τα κατεργασμένα εξαρτήματα μπορούν να συγκολληθούν, να υποβληθούν σε αμμοβολή και να βαφτούν στην ίδια εγκατάσταση. Ο ανοιχτός χώρος εργασίας είναι ιδιαίτερα κατάλληλος για ογκώδη, ψηλά και βαριά εξαρτήματα, τα οποία μια μηχανή πύλης θα περιόριζε ως προς το ύψος. Η τεκμηρίωση ποιότητας και τα πρωτόκολλα διαστάσεων κατά DIN EN ISO 9001:2015 είναι διαθέσιμα ως στάνταρ.
Υλικά για το κέντρο φρεζαρίσματος κινητού ορθοστάτη
Η Bock χρησιμοποιεί κυρίως ευρωπαϊκούς χάλυβες ποιότητας:
- Δομικός χάλυβας S235, S355 – Τυπικός κατασκευαστικός χάλυβας
- Λεπτόκοκκος δομικός χάλυβας έως S1100 – υψηλής αντοχής, κατάλληλος για συγκόλληση
- Hardox 400 / 500 – χάλυβας ανθεκτικός στη φθορά για καταπονημένα εξαρτήματα
- Ανοξείδωτος χάλυβας 1.4301, 1.4571 – ανθεκτικός στη διάβρωση
- Ειδικοί χάλυβες κατά σχέδιο και προδιαγραφή πελάτη
Τα πιστοποιητικά υλικού παρέχονται κατόπιν αιτήματος ή σύμφωνα με τις απαιτήσεις του έργου.
Επισκόπηση υπηρεσιών κατεργασίας φασόν και μεταλλικών κατασκευών
Εικόνες από το κέντρο φρεζαρίσματος κινητού ορθοστάτη

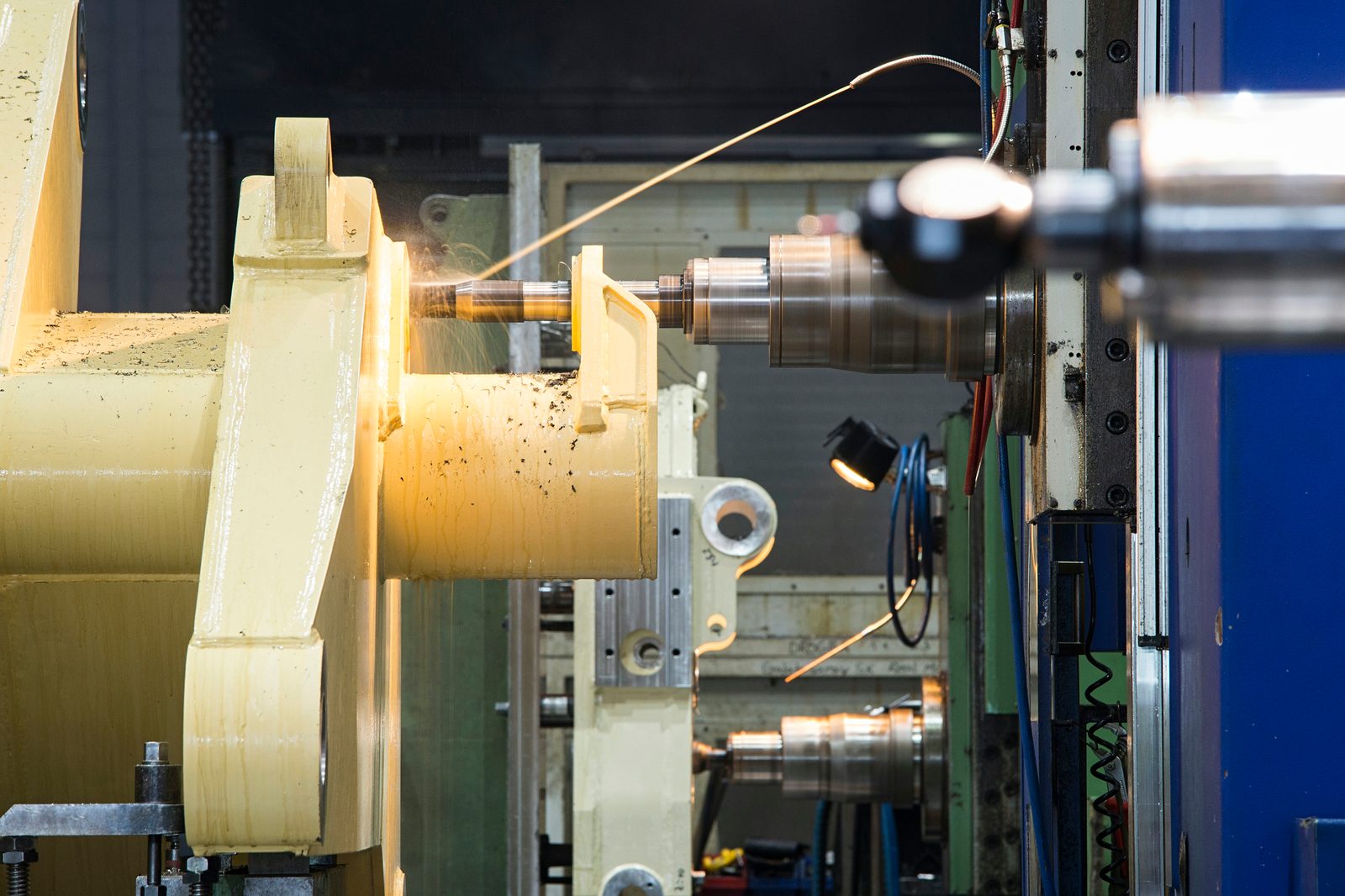

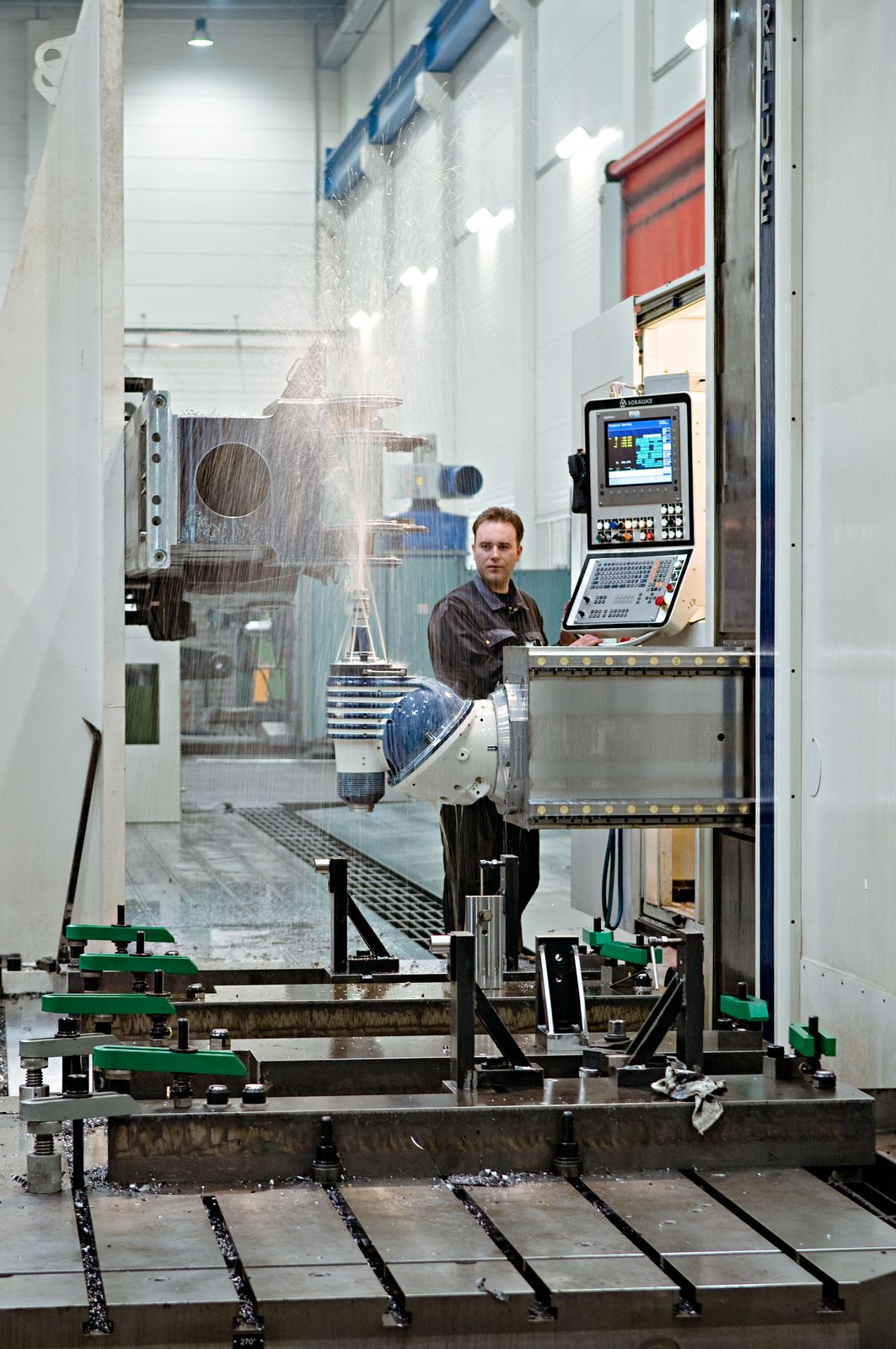

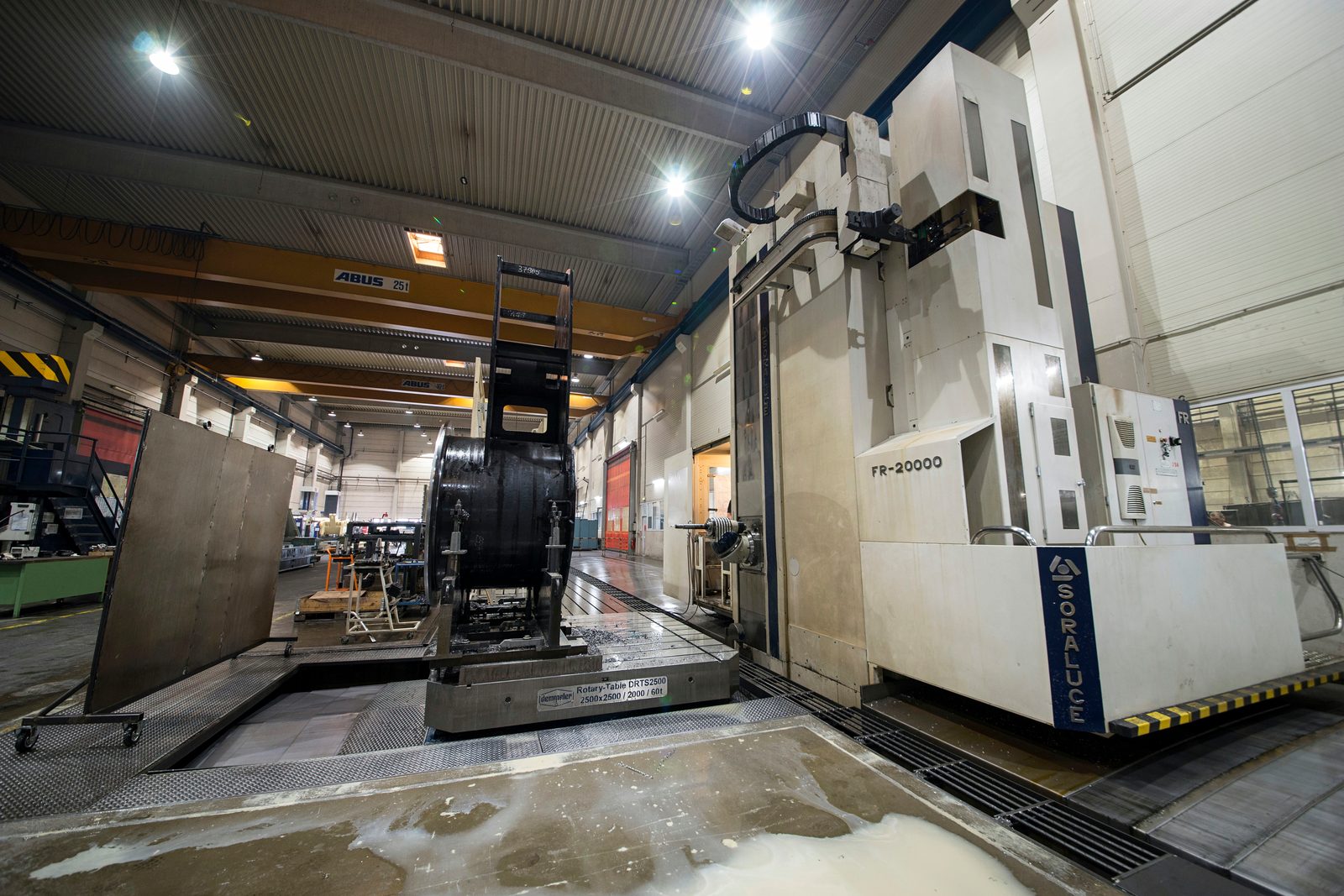

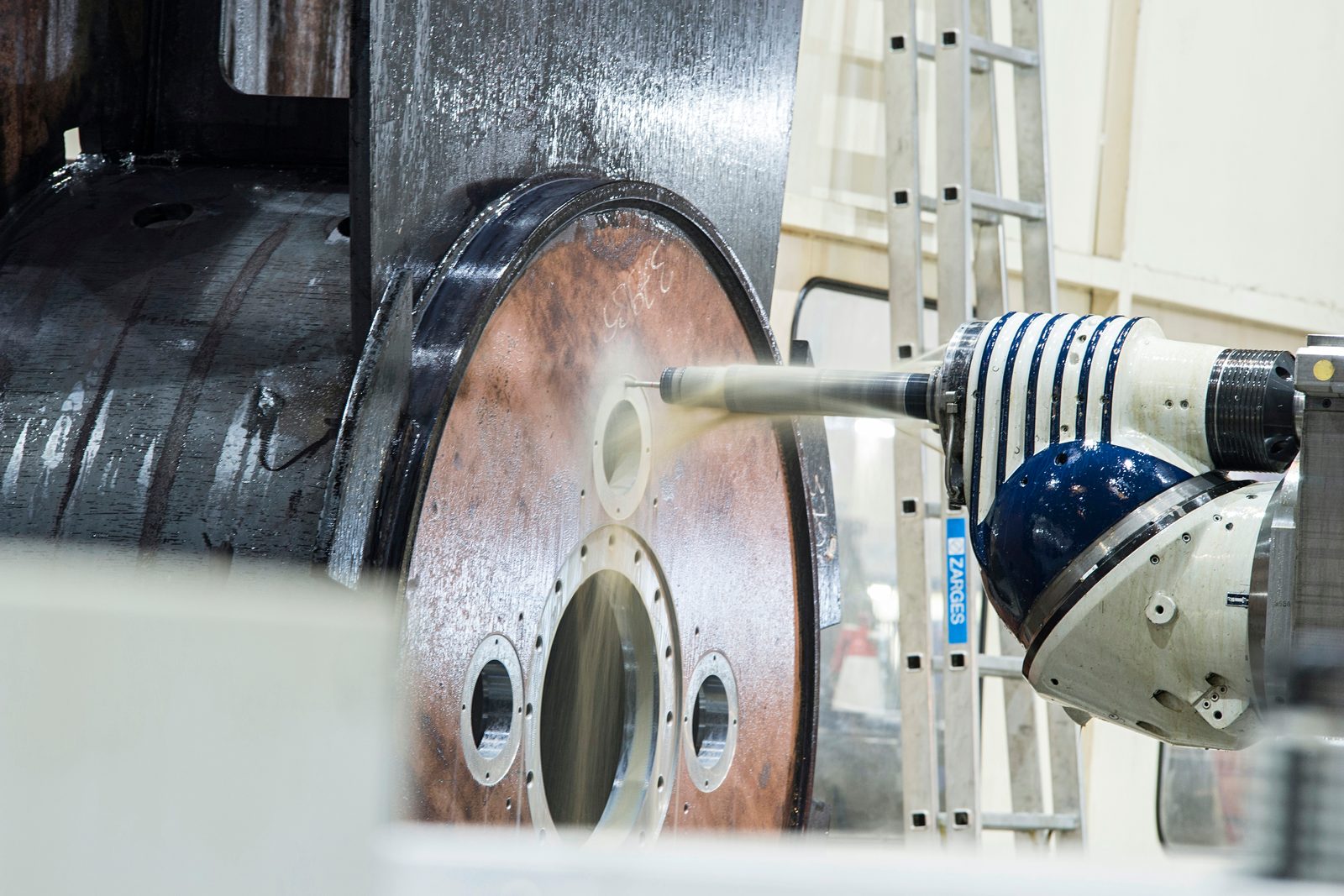

Πραγματικές λήψεις από την παραγωγή μας στο Lorch – από το συσφιγμένο χαλύβδινο πλαίσιο και την ανακλινόμενη κεφαλή φρεζαρίσματος εν ώρα κοπής έως τη δοκό ανάρτησης με αντιτορνευμένη οπή εφαρμογής.
Κέντρο φρεζαρίσματος κινητού ορθοστάτη στην Bock – τα πλεονεκτήματά σας
Η Bock Maschinenbau λειτουργεί τη Soraluce FR 20.000 ως μέρος μιας ολοκληρωμένης διαδικασίας παραγωγής:
- Ανοιχτός χώρος εργασίας
- Χωρίς περιορισμό ύψους πύλης – ογκώδη και ψηλά βαριά τεμάχια ανυψώνονται ελεύθερα με γερανό.
- Ανακλινόμενη κεφαλή φρεζαρίσματος
- Σύνθετα περιγράμματα και κατεργασία πολλών πλευρών σε μία σύσφιξη.
- Περιστροφική τράπεζα 2,5 × 2,5 m
- Περιστροφική τράπεζα Demmeler για περιστροφικά συμμετρικά και βαριά τεμάχια.
- Βαριά τεμάχια έως 50 t
- Γερανός 2×25 t και υποδομή αίθουσας για μεγάλης μορφής τεμάχια.
- DIN EN ISO 9001:2015
- Διαχείριση ποιότητας με τεκμηριωμένη διαχείριση υλικών.
- Οπλοστάσιο εργαλείων δεκαετιών
- Απόθεμα ειδικών εργαλείων που έχει μεγαλώσει με τα χρόνια – γωνιακές κεφαλές φρεζαρίσματος, μακριές μπάρες διάτρησης και εσωτερικής τόρνευσης και ειδικές φρέζες για δυσπρόσιτες επιφάνειες και κατεργασία πολλαπλών πλευρών.
Υπερμεγέθη φραιζαριστά και διατρημένα εξαρτήματα για κατασκευαστές εγκαταστάσεων από το Ostwürttemberg και την περιοχή της Στουτγάρδης — από ενιαία πηγή στο Lorch, με παράδοση σε όλη τη Γερμανία, την Αυστρία και την Ελβετία.
Συχνές ερωτήσεις για το κέντρο φρεζαρίσματος κινητού ορθοστάτη
Τι είναι ένα κέντρο φρεζαρίσματος κινητού ορθοστάτη;
Σε ένα κέντρο φρεζαρίσματος κινητού ορθοστάτη, ένας κινούμενος ορθοστάτης φέρει την κεφαλή φρεζαρίσματος. Σε αντίθεση με μια μηχανή πύλης, ο χώρος εργασίας είναι ανοιχτός προς τα πάνω – τα ογκώδη και ψηλά εξαρτήματα ανυψώνονται και κατεργάζονται ελεύθερα με γερανό.
Πόσο μεγάλα μπορούν να είναι τα εξαρτήματα;
Η Soraluce FR 20.000 προσφέρει διαδρομές X 20.000 · Y 4.000 · Z 1.600 mm και περιστροφική τράπεζα 2.500 × 2.500 mm. Μέσω του γερανού 2×25 t εξοπλίζονται τεμάχια έως 50 t.
Ποιες κατεργασίες είναι δυνατές;
Φρεζάρισμα, διάτρηση και αντιτόρνευση σε μία σύσφιξη – με ανακλινόμενη κεφαλή φρεζαρίσματος για σύνθετα περιγράμματα και πολλές πλευρές του τεμαχίου. Στη συνέχεια ακολουθούν συγκόλληση, αμμοβολή και βαφή στην ίδια εγκατάσταση.
Κατασκευάζετε και μεμονωμένα τεμάχια;
Ναι. Η κατεργασία γίνεται ως κατεργασία φασόν χωρίς ελάχιστες ποσότητες – μεμονωμένα τεμάχια, πρωτότυπα και μικρές σειρές εξίσου, με προγραμματισμό βάσει δεδομένων CAD ή διαστάσεων σχεδίου.
Επικοινωνία
Ζητήστε προσφορά για κέντρο φρεζαρίσματος κινητού ορθοστάτη
Στείλτε μας δεδομένα CAD ή σχέδιο με υλικό, διαστάσεις και ποσότητα. Φρεζάρουμε και διανοίγουμε οπές στο εξάρτημά σας σε μία σύσφιξη – ως αμιγή παραγγελία κατεργασίας ή μαζί με συγκόλληση και βαφή.
