Portal frezeleme – Zayer Thera W 26 m'ye kadar hareket mesafesi | Lorch'ta fason imalat
30°''lik döner frezeleme kafalı iki Zayer Thera W portal frezeleme makinesi – 26.000 mm''ye kadar hareket mesafesiyle olağanüstü uzun ve ağır, 50 t''ye kadar parçaları tek bağlamada işler; Lorch''ta minimum miktar olmadan fason imalat.

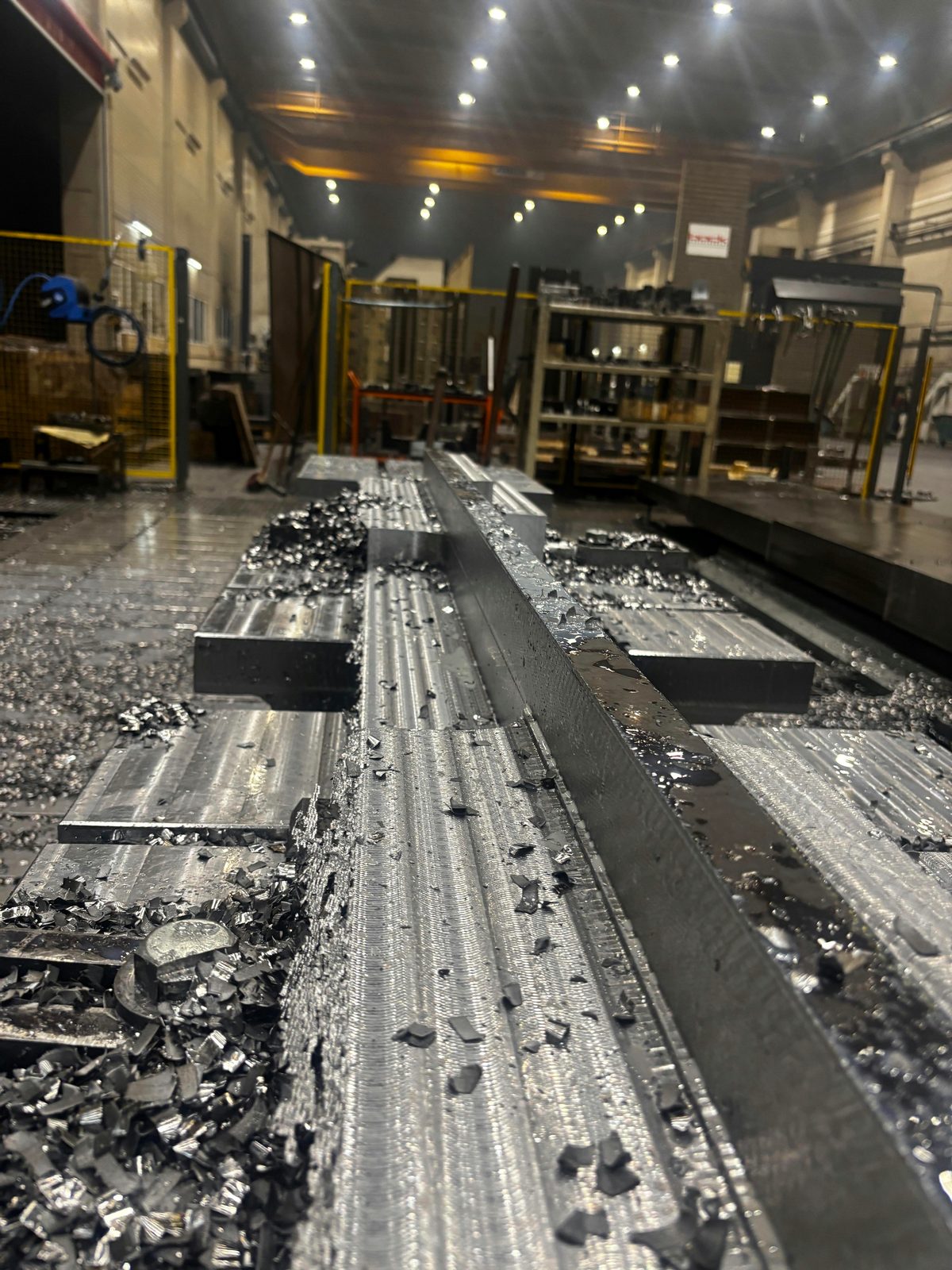

26.000 mm'ye kadar hareket mesafesi
Zayer Thera W 26000 – X 26.000 · Y 5.000 · Z 3.250 mm. Bölgedeki en büyük frezeleme hareket mesafelerinden biri.
İki portal frezeleme makinesi
Thera W 26000 ve Thera W 16000 – paralel kapasite, kısa geçiş süreleri ve teslimat güvenilirliği.
0,001°'de 30°'lik frezeleme kafası
Her konumda 0,001°'de konumlandırılabilir – karmaşık ve zor erişilen yüzeyler dahil.
50 t'ye kadar ağır parçalar
Büyük formatlı iş parçaları için 2×25 t'luk vinç sistemi ve hol altyapısı.
26,5 × 4 m'ye kadar tabla
Büyük bağlama yüzeyi ve ön gerilmeli sert makaralı ray – stabil ve titreşimsiz bağlama.
Çelik · Hardox · Paslanmaz çelik
Konstrüksiyon çeliği, S1100'a kadar ince taneli yapı çeliği, Hardox 400/500 ve paslanmaz çelik 1.4301/1.4571.
Bock'ta portal frezeleme – Zayer Thera W'nin sunduğu güç
Bir portal frezeleme makinesi, frezeleme kafasını iki taraftan desteklenmiş bir portal içinde yönlendirir – bu, büyük formatlı parçaların ağır talaşlı işlemesi için maksimum rijitlik sağlar. Bock, iki özdeş Zayer Thera W işletir: 26.000 mm hareket mesafeli Thera W 26000 ve 16.000 mm hareket mesafeli Thera W 16000.

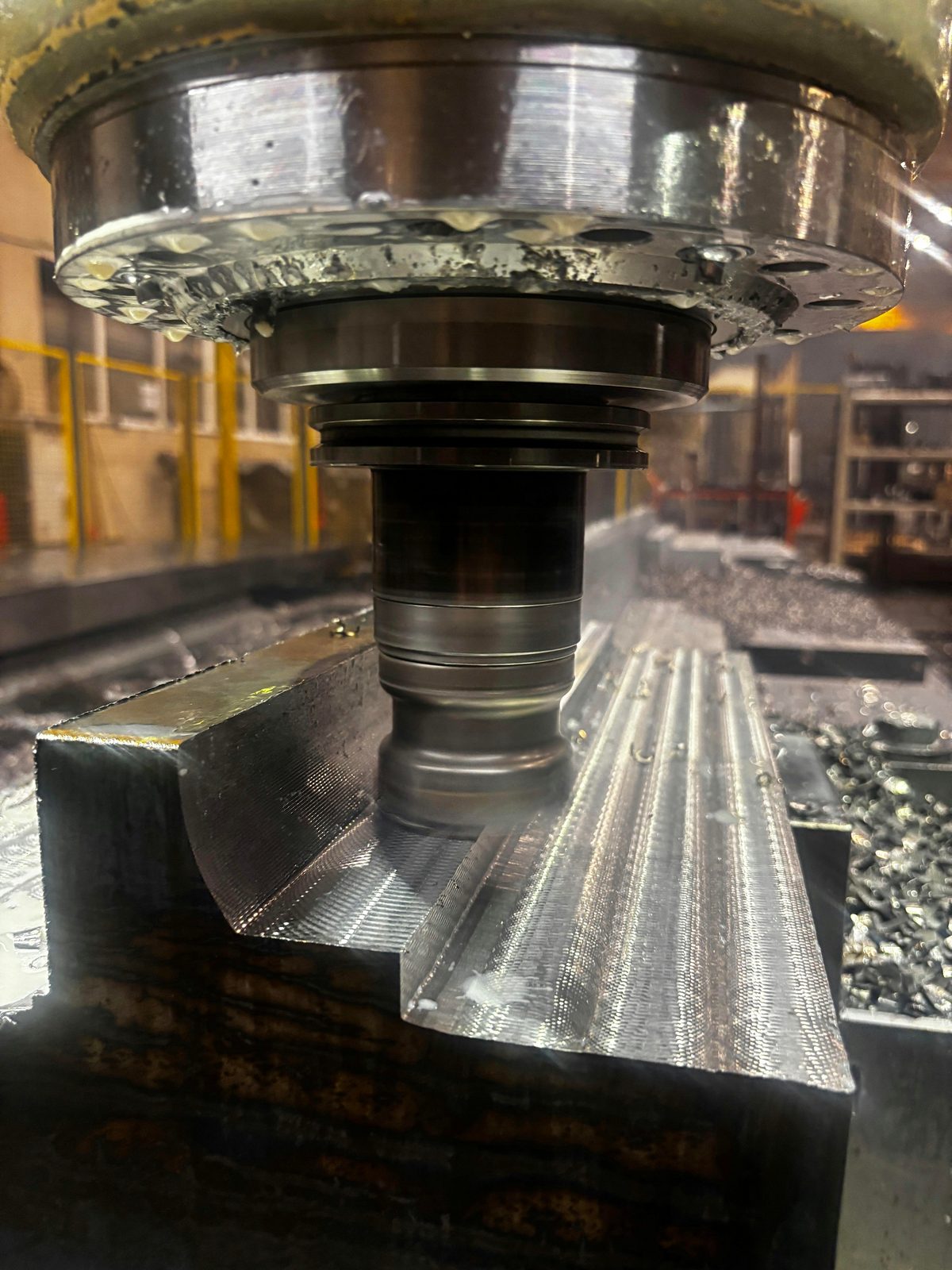

30°'lik frezeleme kafası her konumda 0,001°'de konumlandırılabilir ve karmaşık, eğik ve zor erişilen yüzeyleri tek bağlamada erişilebilir kılar. Ayarlanabilir ön gerilmeli makara pabuçlarına sahip stabil makaralı ray, çok uzun hareket mesafelerinde dahi yüksek rijitlik ve dolayısıyla yüksek boyutsal hassasiyet sağlar.
İki makine gerçek kapasite anlamına gelir: birden fazla siparişin paralel imalatı, kısa geçiş süreleri ve süreye bağlı projeler için arıza güvenliği. Programlama CAD verilerine veya teknik resim ölçülerine göre yapılır – tekil parçalar, prototipler ve küçük seriler eşit biçimde, minimum miktar olmadan fason imalat olarak.
Fabrikadaki 2×25 t'luk vinç sistemi, 50 t'ye kadar ağır iş parçalarının güvenli şekilde hazırlanmasını sağlar. Portal frezeleme sonrasında parçalar doğrudan borverke, kaynağa, kumlamaya ve boyamaya aktarılabilir – hepsi Lorch'taki aynı işletmede, işleme adımları arasında harici lojistik olmadan.
Makine verileri – Zayer Thera W portal frezeleme makineleri
Bock'taki fason imalatta bulunan iki Zayer Thera W portal frezeleme makinesinin temel verileri:
| Parametre | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Eksen hareketi X (uzunluk) | 26.000 mm | 16.000 mm |
| Eksen hareketi Y (genislik) | 5.000 mm | 4.000 mm |
| Eksen hareketi Z (yukseklik) | 3.250 mm | 2.850 mm |
| Tabla bağlama yüzeyi | 26.500 × 4.000 mm | 16.500 × 3.000 mm |
| Frezeleme kafası | 30°, her konumda 0,001°'de konumlandırılabilir | 30°, her konumda 0,001°'de konumlandırılabilir |
| Ana motor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Kontrol unitesi | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Kızak | Ayarlanabilir ön gerilmeli makaralı ray | Ayarlanabilir ön gerilmeli makaralı ray |
Parçanızı hangi makinenin işleyeceğini gereksinimlerinize uygun şekilde belirleriz. Somut yapılabilirlik ve toleransları teknik resminize göre projeye özel olarak inceleriz.
Portal frezelemenin tipik uygulamaları
Bock'taki Zayer Thera W portal frezeleme makineleri şunlar için kullanılır:
- Ağır makine yapımı için taban plakaları ve makine yatakları
- Araç ve vinç taşıyıcı sistemleri için kirişler, çerçeveler ve enine parçalar
- Uzun düzlem yüzeylere ve delik sıralarına sahip ağır parçalar
- Tesis ve özel makine yapımı için karmaşık işlenmiş yapısal parçalar
- Kaynaklı konstrüksiyonlar için ön imalat aşaması olarak ön işlenmiş ham parçalar
İşlenmiş parçalar aynı işletmede kaynaklanabilir, kumlanabilir ve boyanabilir. Lorch'taki portal frezeleme, özellikle büyük formatlı makine gövdeleri, kılavuz yolları ve uzun mesafeler boyunca dar toleranslı yapısal parçalar için son derece uygundur – benzer fason imalat işletmelerinde nadiren bulunan bir frezeleme kapasitesi. DIN EN ISO 9001:2015'e göre kalite dokümantasyonu ve ölçüm protokolleri standart olarak mevcuttur.
Portal frezeleme için malzemeler
Bock ağırlıklı olarak Avrupa kalite çelikleri kullanır:
- Yapı çeliği S235, S355
- S1100'a kadar ince taneli yapı çeliği – yüksek mukavemetli, kaynağa uygun
- Hardox 400 / 500 – aşınmaya dayanıklı çelik
- Paslanmaz çelik 1.4301, 1.4571 – korozyona dayanıklı
- Teknik resme ve müşteri talebine göre özel çelikler
Malzeme sertifikaları talep üzerine veya proje gereksinimine göre sağlanır.
Bock'ta portal frezeleme – Avantajlarınız
Bock Maschinenbau, portal frezeleme makinelerini eksiksiz bir imalat sürecinin parçası olarak işletir:
- 26.000 mm'ye kadar hareket mesafesi
- Zayer Thera W 26000 – bölgedeki en büyük frezeleme hareket mesafelerinden biri.
- İki makine paralel
- Thera W 26000 ve 16000 – kapasite, kısa geçiş süreleri ve arıza güvenliği.
- 0,001°'de 30°'lik frezeleme kafası
- Karmaşık ve zor erişilen yüzeyler tek bağlamada.
- 50 t'ye kadar ağır parçalar
- Büyük formatlı iş parçaları için 2×25 t'luk vinç ve hol altyapısı.
- DIN EN ISO 9001:2015
- Belgelenmiş malzeme yönetimine sahip kalite yönetimi.
- Onlarca yılda oluşan takım arşivi
- Yıllar içinde büyüyen özel ve spesyal takım stoğu – karmaşık konturlar ve büyük talaş hacimleri için açılı freze başlıkları, özel frezeler ve büyük alın frezeleri.
- Bölge için talaşlı imalat
- Stuttgart bölgesi ve Ostwürttemberg'deki makine ve özel makine üreticileri için büyük frezeli parçalar – bölgede kısa mesafeler, Avusturya ve İsviçre'ye kadar sevkiyat.
Portal frezeleme hakkında sık sorulan sorular
Portal frezeleme makinesi nedir?
Portal frezeleme makinesinde frezeleme kafası iki taraftan desteklenmiş bir portal içinde hareket eder. Bu yapı biçimi son derece rijittir ve büyük formatlı, uzun parçaların tek bağlamada hassas ağır talaşlı işlemesi için uygundur.
Parçalar ne kadar büyük olabilir?
Zayer Thera W 26000, X 26.000 · Y 5.000 · Z 3.250 mm hareket mesafeleri ve 26,5 × 4 m'ye kadar tabla bağlama yüzeyi sunar; Thera W 16000 ise X 16.000 · Y 4.000 · Z 2.850 mm. 2×25 t'luk vinçle 50 t'ye kadar iş parçaları hazırlanır.
Hangi malzemeler işlenir?
Yapı çeliği S235/S355, S1100'a kadar ince taneli yapı çeliği, Hardox 400/500 ile paslanmaz çelik 1.4301/1.4571 ve teknik resme göre özel çelikler. Malzeme sertifikalarını projeye özel olarak sağlarız.
Tekil parça da üretiyor musunuz?
Evet. Portal frezeleme, minimum miktar olmadan fason imalat olarak yapılır – tekil parçalar, prototipler ve küçük seriler eşit biçimde, CAD verilerine veya teknik resim ölçülerine göre programlanır.
İletişim
Projeniz — doğrudan bölgeden
Fason üretim, çelik konstrüksiyon veya özel makine imalatı için talebinizi gönderin — kısa sürede size geri döneriz.
Portal frezeleme talep edin
Bize teknik resminizi, malzeme, ölçü ve adet bilgilerinizi gönderin. Yapılabilirliği inceler ve projeye özel bir teklif hazırlarız.
