CNC plazma kesim tesisi
Minimum çarpılmayla temiz konturlar için su altı plazma kesim — kaynağa hazır kenarlar için ±45° pah kesim dahil.
Tabla 8.000 × 2.500 mm · 60 mm'ye kadar · Plazma kaynağı HPR 400
Daha fazla bilgiMakine Parkı – 50 t'a kadar CNC büyük parça işleme
26 m'ye kadar üç CNC büyük işleme merkezi, Ø 4.800 mm'ye kadar karusel tornalama, 1.000-t abkant presi — ağır parçaların üretildiği makineler. Hepsi Lorch'ta tek çatı altında.
Temel veriler · Fason üretim Lorch
Parçanız bize uygun mu?
Bu altı sınır değeri en önemli soruyu önce yanıtlar. Parçanız bu aralıktaysa, onu tamamen bizde üretiriz — alev kesimden boyalı, montaja hazır yapı grubuna kadar.
50 t
Maks. parça ağırlığı
2 × 25-t vinç
Ø 4.800 mm
Tornalama çapı
Feichter karusel
26 m
Portal freze hareket yolu
Zayer Thera W
200 mm
Alev kesim kalınlığı
Otojen · 20-m format
1.000 t
Abkant baskı kuvveti
Weinbrenner
14.000 m²
Üretim alanı
Lorch tesisi
Bir makine parkı · 50 t'a kadar ağır parçalar · her şey kurum içinde
Tesis grubu · Kesme
Kesme & ebatlama
Ham çelikten tam konture: temiz kenarlar için su altı plazma, 200 mm'ye kadar otojen büyük format alev kesim ve kendi malzeme deposundan tam otomatik testere ebatlaması.
20.000 × 3.500 mm · 200 mm'ye kadar · Pah ±45°
Otojen büyük format alev kesim
20 metrelik formatta alev ebatlama — lazer ve plazmanın çoktan pes ettiği yerde. En kalın çelik, kesin kontur, otomatik pah kesim.
20.000 × 3.500 mm · 200 mm'ye kadar · Pah ±45°
Daha fazla bilgi
Testere merkezi
Boruların, profillerin ve kirişlerin doğrudan kendi malzeme deposundan tam otomatik testere ebatlaması — hızlı, ölçüsel tam, ekonomik.
Testereyle kesme · Delme · Frezeleme · Zımbalama
Daha fazla bilgi
Otojen boru kesim
Masif çelikten kalın cidarlı borular ve içi boş kirişler — hiçbir boru lazerinin ulaşamadığı yerde gönye ve semer kesimleri için aynı anda iki brülör.
50 mm cidar kalınlığına kadar · 2 brülör eşzamanlı
Daha fazla bilgi
3D plazma boru kesim
Borular ve içi boş profiller için CNC kontrollü 3 eksenli plazma sistemi — 3D kesimler, çentikler ve gönye kesimleri tek işlemde, ara adımlar olmadan. Boru lazerlerinin sınırlarına ulaştığı yerde.
30 mm cidar kalınlığına kadar · 3 eksenli CNC
Daha fazla bilgi
Tesis grubu · Şekillendirme
Şekillendirme
Düz saçtan biçime: 1.000-t abkant presinde kalıp bükümü ve silindirler, koniler ve özel biçimler için ağır yuvarlak büküm.
1.000 t baskı kuvveti · Ø 8.000 mm'ye kadar · 120 mm saç kalınlığına kadar
Hidrolik abkant presi
Yüksek tekrarlama hassasiyetiyle büyük saçların kalıp bükümü — tekil parça ve seri için eşit ölçüde ölçüsel tam ve tekrarlanabilir.
1.000 t baskı kuvveti · 6.100 mm uzunluk
Daha fazla bilgi
Saç silindirleme & yuvarlak büküm
Silindirler, koniler ve özel biçimler için ağır yuvarlak büküm — üç nokta bükme yönteminde küçük çaplı kalın cidarlı borulara kadar.
Ø 8.000 mm'ye kadar · 120 mm'ye kadar · Üç nokta büküm
Daha fazla bilgi
Tesis grubu · Kaynak tekniği
EXC3'e göre kaynak tekniği
DIN EN 1090-2 EXC3'e göre birleştirme: MAG, WIG ve otomatik toz altı kaynak — 50 t'a kadar parçalar için 2 × 25-t vinç sistemiyle taşınır.
EXC3 · EN ISO 3834-2 · 50 t'a kadar
Kaynak tekniği & yapı grupları
Tüm yaygın yöntemlerde sertifikalı kaynak — yapı grubundan 50 t'a kadar komple ağır yük konstrüksiyonuna.
DIN EN 1090-2 EXC3 · EN ISO 3834-2
Daha fazla bilgi
Toz altı kaynak direği
Ağır parçalarda derin, yüksek dayanımlı dikişler için otomatik UP kaynak — uzun dikiş yolları tek geçişte, tekrarlanabilir.
7 m açılım · 1.250 A · 50 t'a kadar
Daha fazla bilgi
Salon vinci 2 × 25 t
İki kuplajlı 25 tonluk vinç, başkalarının uymak zorunda kaldığı parçaları kaldırır, çevirir ve konumlandırır — tüm üretim boyunca güvenle.
2 × 25 t · 50 t'a kadar parça ağırlığı
Daha fazla bilgi
Tesis grubu · Talaşlı imalat
Büyük parça işleme — XXL sınıfı
Makine parkının kalbi burada: 26 m'ye kadar hareket yoluna sahip iki Zayer portal işleme merkezi, 20 m hareket yoluna sahip bir Soraluce gezer sütunlu freze makinesi, döner tablalı üç CNC yatay borverk TOS-Varnsdorf WHN 13 ve Ø 4.800 mm'ye kadar bir karusel torna tezgahı — 50 t'a kadar ağır parçalar için, ölçüsel tam ve tekrarlanabilir. Makine parkı, onlarca yıl içinde büyümüş bir takım ve özel takım stoğuyla tamamlanır — uzun delme ve tornalama çubukları, açılı freze başlıkları, özel frezeler ve diş açma takımları — bu da neredeyse her geometrinin işlenebilmesini sağlar.
Portal freze 26 m · 3 × borverk · Ø 4.800 mm · 50 t'a kadar
26 metreye kadar büyük parçalar — iki portal freze makinesi
30°'lik döner freze başlığı ve çift taraflı desteklenmiş portalla iki Zayer Thera W portal freze makinesi — en büyük ve en uzun parçalar için 26 m'ye kadar hareket yolu, tek bağlamada ölçüsel tam frezelenir.
2 makine · Hareket yolu X 26.000 × Y 5.000 × Z 3.250 mm · 50 t'a kadar
Daha fazla bilgi
Gezer sütunlu freze & borverk merkezi
Döner freze başlığı, döner tabla ve 20 m hareket yoluna sahip gezer sütunlu makine — yukarı açık çalışma alanı hiçbir portal yükseklik sınırlaması tanımaz ve hantal ağır parçaları vinçle serbestçe alır: tek bağlamada frezeleme, delme ve tornalama.
Hareket yolu 20.000 × 4.000 × 1.600 mm · 50 t'a kadar
Daha fazla bilgi

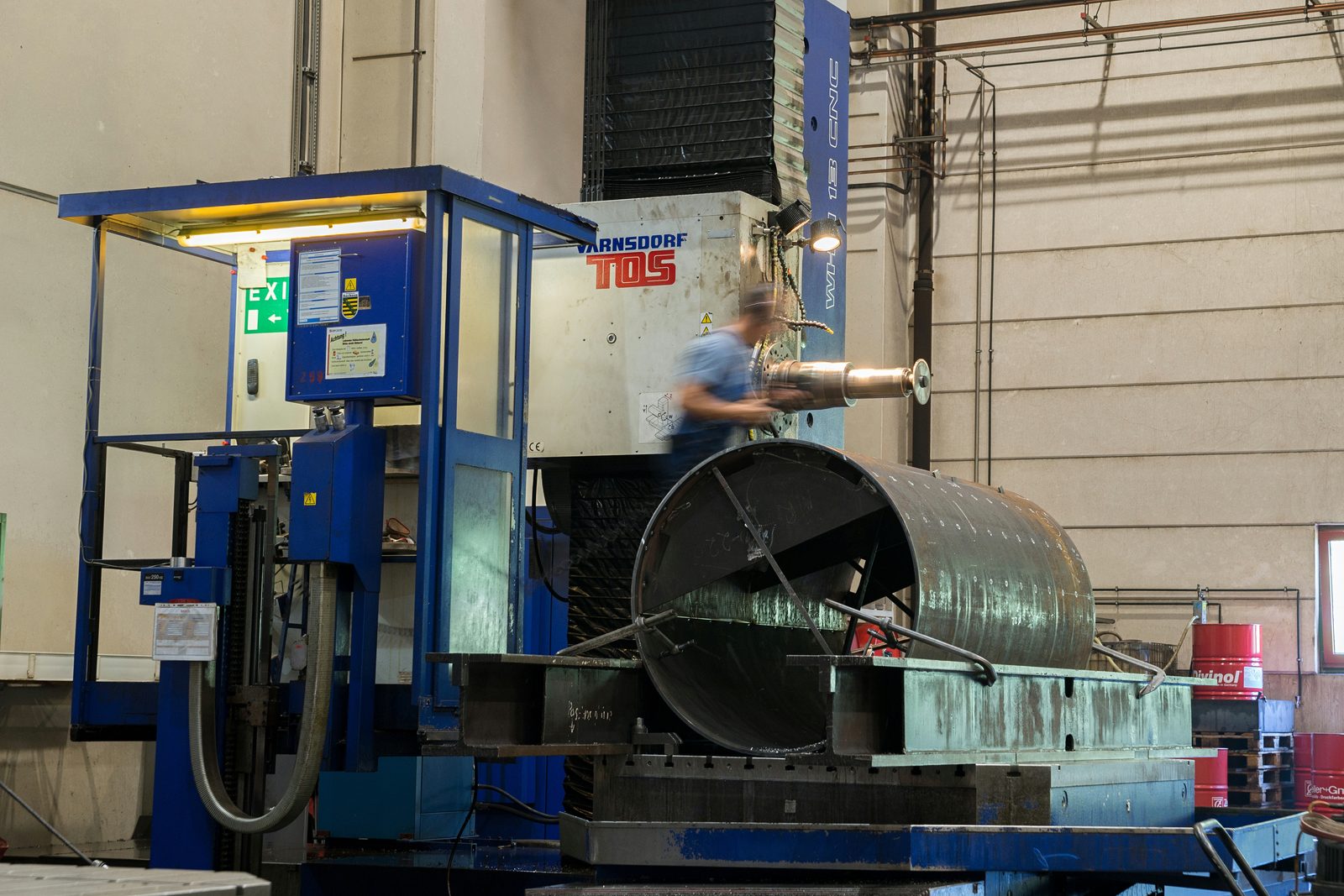

Döner tablalı üç CNC yatay borverk
Ø 130 mm delme miline ve döner tablaya sahip üç özdeş TOS-Varnsdorf WHN 13 CNC — tek bağlamada delme, tornalama, frezeleme ve diş açma. Ağır parçalarda hassas delikler ve konum ilişkileri için paralel kapasite.
Ø 130 mm mil · Hareket yolu X 3.500 × Y 2.500 × Z 1.200 mm
Daha fazla bilgi
Tornalama ve karusel tornalama
Büyük flanşların, tamburların ve döner çemberlerin dikey tornalanması — neredeyse beş metre çapa kadar dönme simetrik ağır parçalar.
Ø 4.800 mm · 2.400 mm yükseklik · 25 t'a kadar
Daha fazla bilgi
Radyal delme & diş açma
3 m açılıma kadar üç radyal delme makinesi ve bir diş açma otomatı — büyük parçalarda delik desenleri, delikler ve M60'a kadar dişler, döner kol üzerinden serbestçe konumlandırılır.
Ø 90 mm'ye kadar delme · Diş M2–M60 · 3.000 mm'ye kadar açılım
Daha fazla bilgi
Büyük parça işleme
Burada bağlanan parça, holü tam işlenmiş olarak terk eder.
Tesis grubu · Yüzey
Yüzey & korozyon koruması
Son rötuşu kurum içinde yaparız: Sa 2,5'e kadar kumlama ve 25 metrelik geniş kabinede EN ISO 12944'e göre endüstriyel boyama — 50 t'a kadar ağır parçalar için en iyi tutunma zemini ve korozyon koruması koşulları.
Sa 2,5 · EN ISO 12944 · Kabin 25 × 7 × 6 m
Kum püskürtme kabini 25 m
25 metrelik geniş kabinede Sa 2,5'e kadar kumlama — her kaplamadan önce optimal tutunma zemini, 50 t'a kadar ağır parçalar için de.
25 × 7 × 6 m · 50 t'a kadar
Daha fazla bilgi
Endüstriyel boya kabini 25 m
En büyük çelik parçalar için EN ISO 12944'e göre endüstriyel boyama — kumlama ve boyama tek elden, tek muhatap.
25 × 7 × 6 m · 50 t'a kadar
Daha fazla bilgi
Tesis grubu · Son işlem
Son işlem & gerilim giderme
Kaynaktan sonra parçaları stabilize ederiz: Titreşimle gerilim giderme, iç gerilimleri fırın olmadan azaltır, alevle doğrultma termal çarpılmayı düzeltir — her ikisi de kurum içinde, son işlemeden önce.
VSR · Alevle doğrultma · gerilim giderme tavlaması olmadan
Titreşimle gerilim giderme
İç gerilimleri fırın olmadan azaltma — hızlı, ekonomik, ölçüsel kararlı. Kaynaklı konstrüksiyonlar için gerilim giderme tavlamasına alternatif.
İç gerilim azaltma · ölçüsel kararlı
Daha fazla bilgi
Kariyer · Bu makinelerde çalışırsınız
Büyük demir. Gerçek zanaat.
Bir Soraluce'da büyük parça işleme. Dört metreye kadar karusel tornalama. EXC3'e göre sertifikalı kaynak. Bock'ta işe başlayan, her köşede bulunmayan makinelerde çalışır — zanaatını bilen bir ekipte, modern donanımla ve gurur duyulacak parçalarla.
Neden Bock
Bir makine parkı. Tam sorumluluk.
Her şey tek çatı altında
Ebatlamadan boyamaya harici tedarikçi olmadan — tek sorumluluk, tek muhatap.
EXC3 sertifikalı
DIN EN 1090-2 & EN ISO 3834-2 — taşıyıcı konstrüksiyonlar için denetlenmiş kaynak kalitesi.
50 t'a kadar ağır yük
2 × 25-t vinç ve başkalarının uymak zorunda kaldığı parça boyutları için makineler.
Sürekli modernize edilmiş
Sürekli yenilenen bir makine parkı — Messer plazma tesisinden Soraluce FR'ye.
20'den fazla makine
Yedi büyük CNC işleme merkezi artı altındaki tüm yelpaze — 26-m portaldan konvansiyonel torna tezgahına.
Her şey bir bakışta
Tarayıcıda aç
Şirket sunumumuz
Makine parkı, kapasiteler ve hizmet özeti kompakt olarak PDF halinde – proje planlamanız ve talebiniz için ideal.
Broşürü indir
Başlayın
Parçanız — makinesi bizde.
Bize çiziminizi veya kısa bir talep gönderin. Bağlayıcı olmayan bir teklif alırsınız — ve makinelerimizi tanıyan bir muhatap.
