3D Plazma Boru Kesme – Boru lazeri artık ekonomik olmadığında
Borular ve profillerde karmaşık 3D konturlar, kertikler ve gönye kesimler için: yapı çeliği, paslanmaz çelik, ince taneli yapı çeliği ve Hardox veya XAR 400 gibi aşınma sacında 30 mm et kalınlığına kadar hassas CNC plazma imalatı.

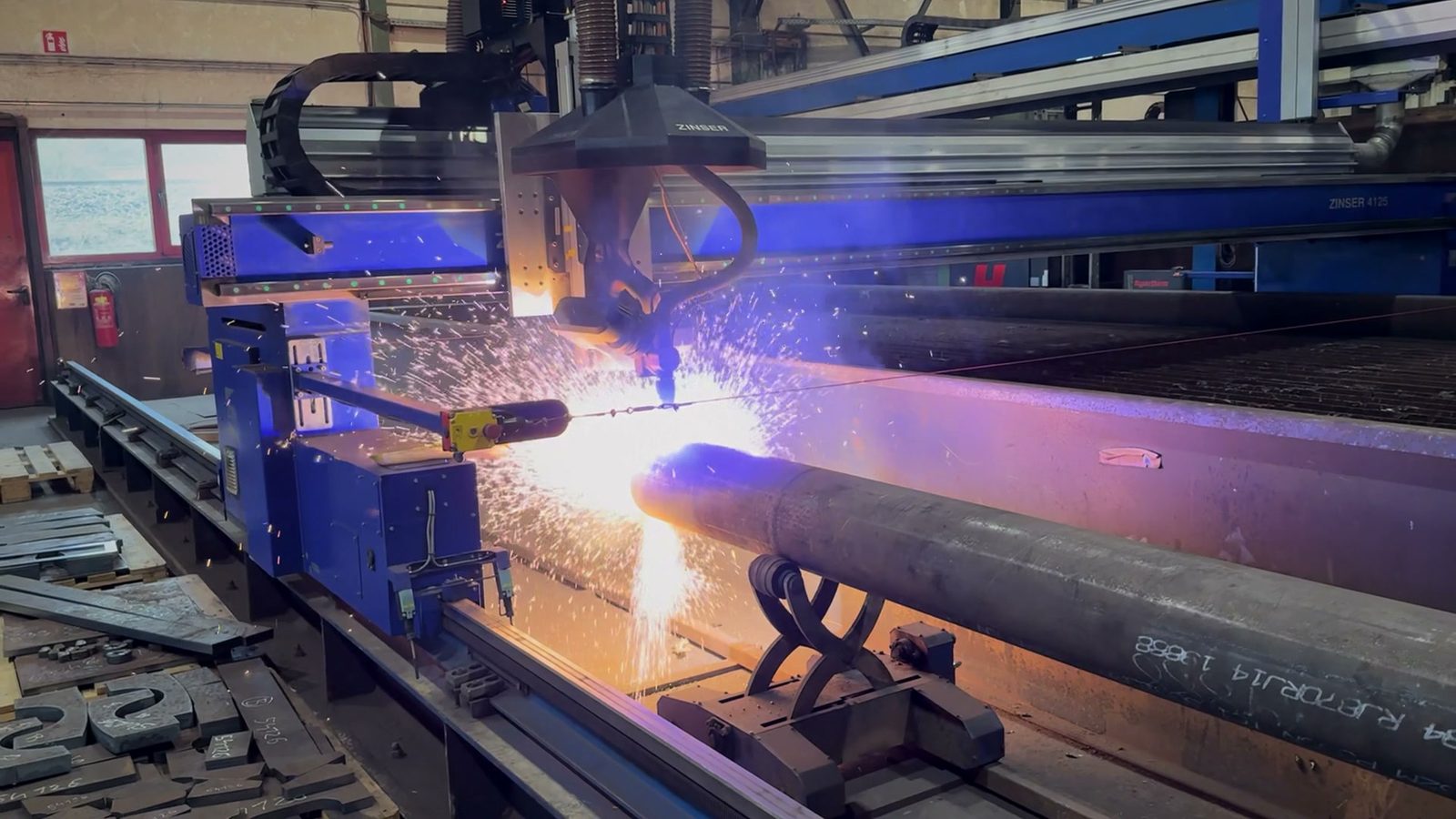

Boru üzerinde 3D plazma kesim – birleştirmeye hazır kenar böyle oluşur
CNC kontrollü bir plazma torçu kesimi doğrudan boru veya profil üzerinde üç boyutlu olarak gerçekleştirir – konturlar, çentikler, gönyeler ve nüfuziyetler tek bağlamada, doğrudan 3D-CAD modelinden oluşur. Elle çizim, yeniden bağlama ve rötuş işlemleri ortadan kalkar.
Torç kesim açısını uzayda serbestçe konumlandırdığı için, tam olarak uyan boru düğüm noktaları ve rötuş gerektirmeden kaynaklanabilen birleştirmeye hazır pahlar oluşur. Yöntem, 1 adetten itibaren ekonomik kalır ve boru lazerlerinin kalın et kalınlıklarında ve aşınmaya dayanıklı çeliklerde sınırlarına ulaştığı yerlerde bile kararlılığını korur.
Sanayi tedarikçisi olarak DACH bölgesinin tamamında makine, çelik ve tesis imalatına tedarik sağlıyoruz – kafes yapılar için boru düğüm noktalarından, boru hattı yapımındaki eyer kesimlerine, yüksek mukavemetli ince taneli yapı çeliğinden çerçeve ve özel parçalara kadar.
Makine verileri
Makine
Et kalınlığı
Kaynak ağzı kesme
Zinser · 3D plazma boru kesim sistemi
en fazla 30 mm
±45°
Teknik detaylar
Teknik imkânlar
CNC kontrollü plazma boru kesme kafamız üç eksende çalışır – doğrudan boru üzerinde gerçek 3D kontur kesimleri, zahmetli son işlem gerektirmeden.
Parametre
Özellik
Malzemeler
Yapı çeliği (S235/S355), paslanmaz çelik (örn. 1.4301/1.4571), ince taneli yapı çeliği (S460/S690), aşınma sacı (Hardox, XAR 400)
Profil biçimleri
Yuvarlak boru, kare boru (SHS), dikdörtgen boru (RHS), içi boş profiller
Kesim türleri
3D profil kesimleri, gönye kesimler, kertikler, boru kertikleri, açıklıklar, delikler
İmalat verileri
STEP/STP dosyası artı teknik çizim
Güçlü yönler
Boru lazerinin sınıra dayandığı yerde – 3D plazma dayanmaz
30 mm'ye kadar aşınma sacı
Boru lazerinin çoğu zaman pes ettiği yerde Hardox ve XAR 400 güvenle işlenebilir.
Lazer sınırının ötesindeki et kalınlıkları
Yaklaşık 20 mm'den itibaren imalat kararlı ve tekrarlanabilir kalır.
1 adetten itibaren ekonomik
Pahalı minimum parti büyüklükleri olmadan tekil parçalar ve küçük seriler.
Gerçek 3D geometriler
Kertikler, eyer kesimleri ve açıklıklar, temiz bir CNC sürecinde.
Dış kaynağa gerek yok
Kesme, kaynak, kumlama ve boyama tek bir lokasyonda.
STEP/STP artı çizim
3D model olarak STEP/STP dosyası ve teknik çizim, geometri, toleranslar ve kesim stratejisi için sağlam bir temel oluşturur.
Teknoloji karşılaştırması
Boru lazeri alternatifi – doğrudan karşılaştırma
Her proje bir boru lazerine ihtiyaç duymaz. En iyi çözüm; malzeme, et kalınlığı, parti büyüklüğü ve geometri karmaşıklığına göre belirlenir.
3D plazma güçlüdür, eğer …
Kalın cidarlı borular, aşınmaya dayanıklı çelikler ve 3D kertikleri ekonomik şekilde imal etmek istiyorsanız.
Boru lazeri uygundur, eğer …
çok yüksek kesim hızıyla ince cidarlı parçalar ön plandaysa.
Oksigaz mantıklıdır, eğer …
30 mm üzeri aşırı et kalınlıkları gerekiyorsa ve termal dayanıklılık öncelikliyse.
Yapı çeliği, paslanmaz çelik, ince taneli yapı çeliği, aşınma sacı (Hardox)
Yapı çeliği, ince taneli yapı çeliği (S460/S690), aşınma sacı (Hardox)
3D kesimler & kertikler
Evet
Evet
Sınırlı
Gönye kesimler
Evet
Evet
Evet
Kesim hızı
Çok yüksek
Yüksek
Orta
Ekonomiklik
Basit parçalarda çoğu zaman pahalı
Ekonomik
Çok kalın et kalınlıklarında çoğu zaman ekonomik
Tekil parça / küçük seri
Sınırlı
Evet
Evet
Uygulama alanları
Tipik uygulamalar
Borular ve profillerin hassasiyetle işlenmesi gereken her yerde – ve bir boru lazerinin çok pahalı, çok kısıtlı ya da mevcut olmadığı durumlarda.
Boru hattı yapımı
Endüstriyel ve proses boru hatları için eyer kesimleri, ayrım kertikleri ve flanş hazırlıkları.
Vinç yapımı & çelik konstrüksiyon
Köprüler, vinçler ve hol taşıyıcı yapıları için kiriş kertikleri, düğüm levhaları ve bağlantı profilleri.
Araç yapımı
Yüksek mukavemetli ince taneli yapı çeliği ve aşınma sacından şasi parçaları, traversler ve kavrama yuvaları.
Özel makine yapımı
Karmaşık 3D konturlu tekil parçalar ve prototipler doğrudan CAD'den – dış kaynak yoluna sapmadan.
Daha da kalın et kalınlıkları mı?
Aşırı et kalınlıkları için: Oksigaz ile boru kesimi
30 mm üzeri et kalınlıkları mı? O zaman oksigaz ile kopya kesme yöntemimiz doğru tercihtir. 50 mm et kalınlığına kadar yapı çeliği, ince taneli yapı çeliği ve aşınma sacı (Hardox) – güvenilir ve ekonomik.
30 mm'ye kadar et kalınlığı ve karmaşık geometri: çoğu zaman 3D plazma en iyi seçenektir.
Çok ince cidar ve en yüksek çevrim süresi: boru lazeri mantıklı olabilir.
30 mm üzeri et kalınlığı: çoğu zaman oksigaz ile boru kesimi daha uygundur.
Daha hızlı karar verebilmeniz için, uygulamadan en sık gelen sorular burada.
3D plazma hangi et kalınlığından itibaren ilgi çekici olur?
3D plazma, özellikle daha kalın et kalınlıklarında, bir boru lazeri ekonomik veya teknik açıdan sınıra geldiğinde önem kazanır.
Mevcut CAD verileriyle talep gönderebilir miyim?
Evet. Bu boru işlemesi için 3D veri seti olarak bir STEP/STP dosyası ve bir teknik çizim gerekiyor. Geometriyi, toleransları, kesim stratejisini ve uygun imalat teknolojisini kontrol ederiz.
Tekil parçalar da mantıklı mı?
Evet. İmalat, büyük parti büyüklüklerine bağlı kalmadan tekil parçalar ve küçük seriler için de tasarlanmıştır.
30 mm üzeri et kalınlıklarında nasıl devam ediliyor?
O zaman oksigaz yöntemlerine geçeriz. Böylece çok kalın cidarlı boru parçaları bile güvenilir şekilde gerçekleştirilebilir kalır.
