Fresatura a portale – Zayer Thera W fino a 26 m di corsa | Terzismo Lorch
Due fresatrici a portale Zayer Thera W con testa di fresatura orientabile a 30° – corsa fino a 26.000 mm per componenti eccezionalmente lunghi e pesanti fino a 50 t in un unico bloccaggio, in conto terzi a Lorch senza quantitativi minimi.
Corsa fino a 26.000 mm
Zayer Thera W 26000 – X 26.000 · Y 5.000 · Z 3.250 mm. Una delle maggiori corse di fresatura della regione.
Due fresatrici a portale
Thera W 26000 e Thera W 16000 – capacità in parallelo, tempi di consegna brevi e rispetto delle scadenze.

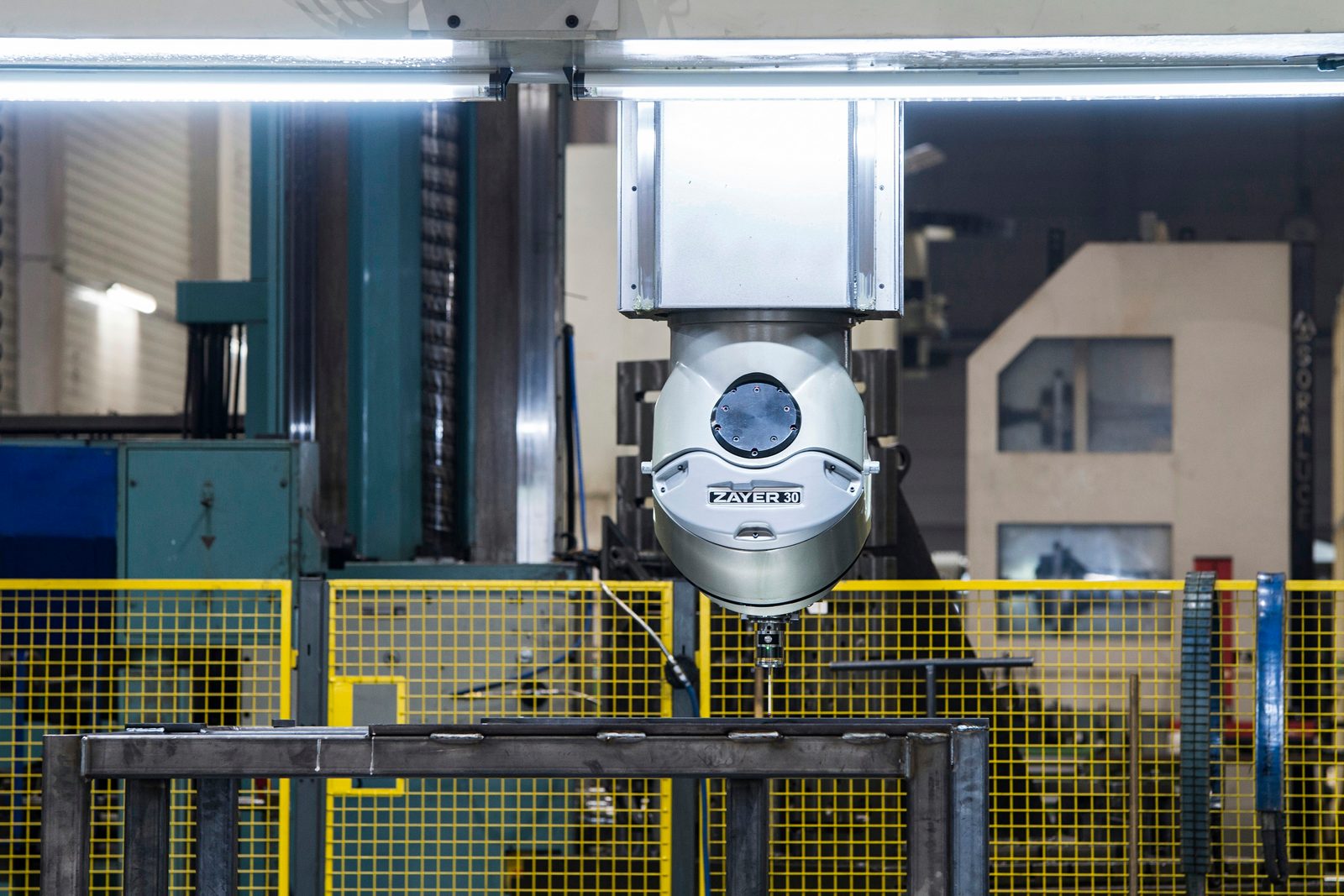

Testa di fresatura a 30° con 0,001°
Posizionabile in ogni posizione con precisione di 0,001° – anche superfici complesse e difficilmente accessibili.
Pezzi pesanti fino a 50 t
Sistema di gru 2×25 t e infrastruttura di stabilimento per pezzi di grande formato.

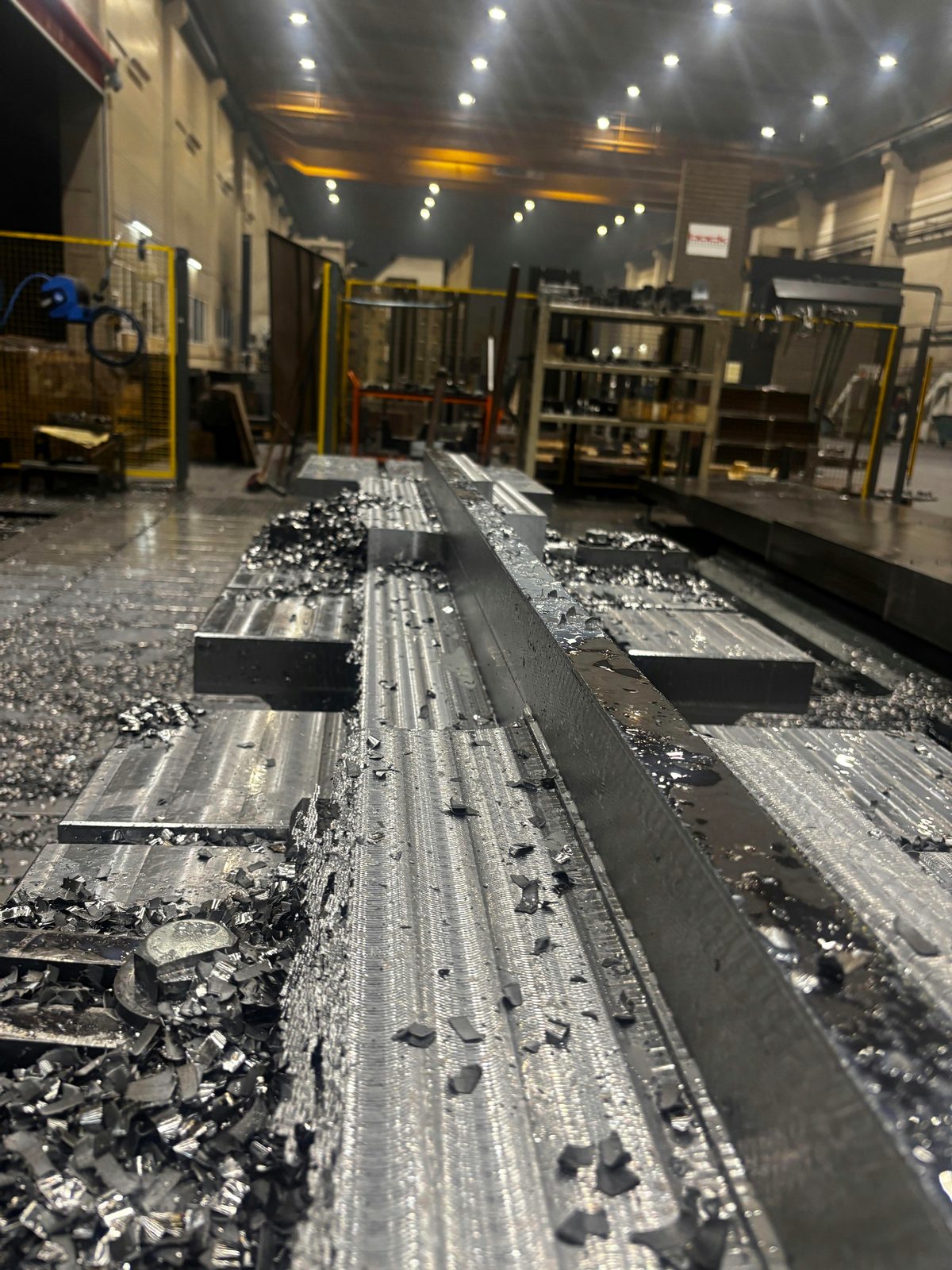

Tavola fino a 26,5 × 4 m
Ampia superficie di bloccaggio e rigida via a rulli con precarico – bloccaggio stabile e privo di vibrazioni.
Acciaio · Hardox · Inox
Acciaio da costruzione, acciaio a grano fine fino a S1100, Hardox 400/500 e inox 1.4301/1.4571.
Fresatura a portale da Bock – cosa offre la Zayer Thera W
Una fresatrice a portale guida la testa di fresatura in un portale sostenuto su entrambi i lati – ciò garantisce la massima rigidità per l'asportazione pesante di truciolo su componenti di grande formato. Bock utilizza due Zayer Thera W identiche: la Thera W 26000 con 26.000 mm di corsa e la Thera W 16000 con 16.000 mm di corsa.
La testa di fresatura a 30° è posizionabile in ogni posizione con precisione di 0,001° e rende accessibili superfici complesse, inclinate e difficilmente raggiungibili in un unico bloccaggio. La stabile via a rulli con pattini a rulli a precarico regolabile garantisce elevata rigidità e quindi elevata precisione dimensionale – anche su corse molto lunghe.
Due macchine significano capacità reale: produzione in parallelo di più ordini, tempi di consegna brevi e sicurezza contro i fermi per progetti vincolati alle scadenze. La programmazione avviene a partire dai dati CAD o dalle quote di disegno – pezzi singoli, prototipi e piccole serie allo stesso modo, in conto terzi senza quantitativi minimi.
Il carroponte da 2×25 t nello stabilimento consente l'attrezzaggio sicuro di pezzi pesanti fino a 50 t. Dopo la fresatura a portale i componenti possono passare direttamente all'alesatura, alla saldatura, alla sabbiatura e alla verniciatura – tutto nello stesso stabilimento di Lorch, senza logistica esterna tra le fasi di lavorazione.
Dati macchina – fresatrici a portale Zayer Thera W
Dati principali delle due fresatrici a portale Zayer Thera W in conto terzi da Bock:
| Parametro | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Corsa X (lunghezza) | 26.000 mm | 16.000 mm |
| Corsa Y (larghezza) | 5.000 mm | 4.000 mm |
| Corsa Z (altezza) | 3.250 mm | 2.850 mm |
| Superficie di bloccaggio tavola | 26.500 × 4.000 mm | 16.500 × 3.000 mm |
| Testa di fresatura | 30°, posizionabile in ogni posizione con precisione di 0,001° | 30°, posizionabile in ogni posizione con precisione di 0,001° |
| Motore principale | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Controllo | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Guida | Via a rulli con precarico regolabile | Via a rulli con precarico regolabile |
Assegniamo la macchina che lavorerà il vostro componente in base alle vostre esigenze. Verifichiamo la fattibilità concreta e le tolleranze per ogni progetto sulla base del vostro disegno.
Applicazioni tipiche della fresatura a portale
Le fresatrici a portale Zayer Thera W da Bock vengono impiegate per:

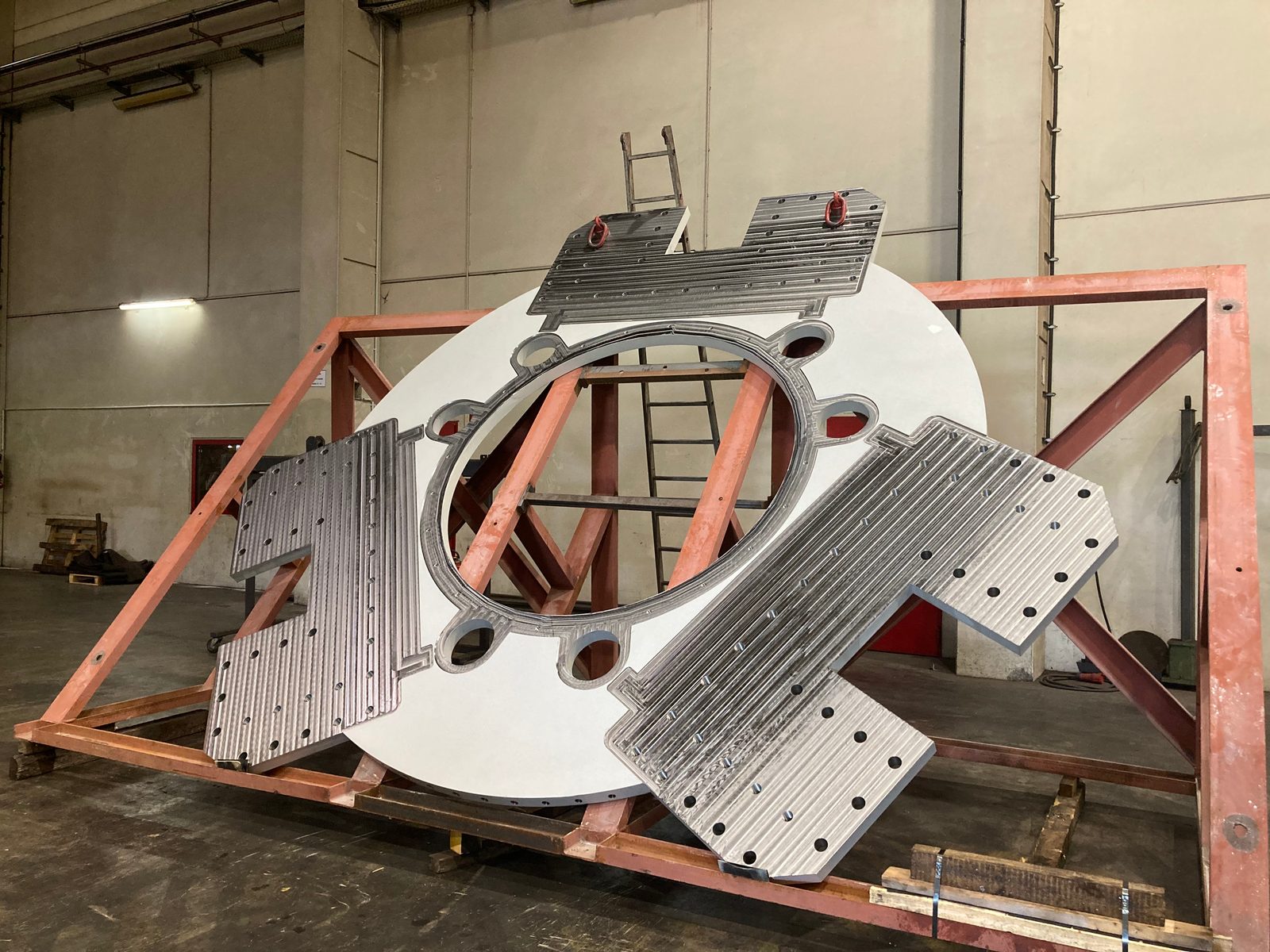

- Piastre di base e basamenti macchina per la costruzione di macchine pesanti

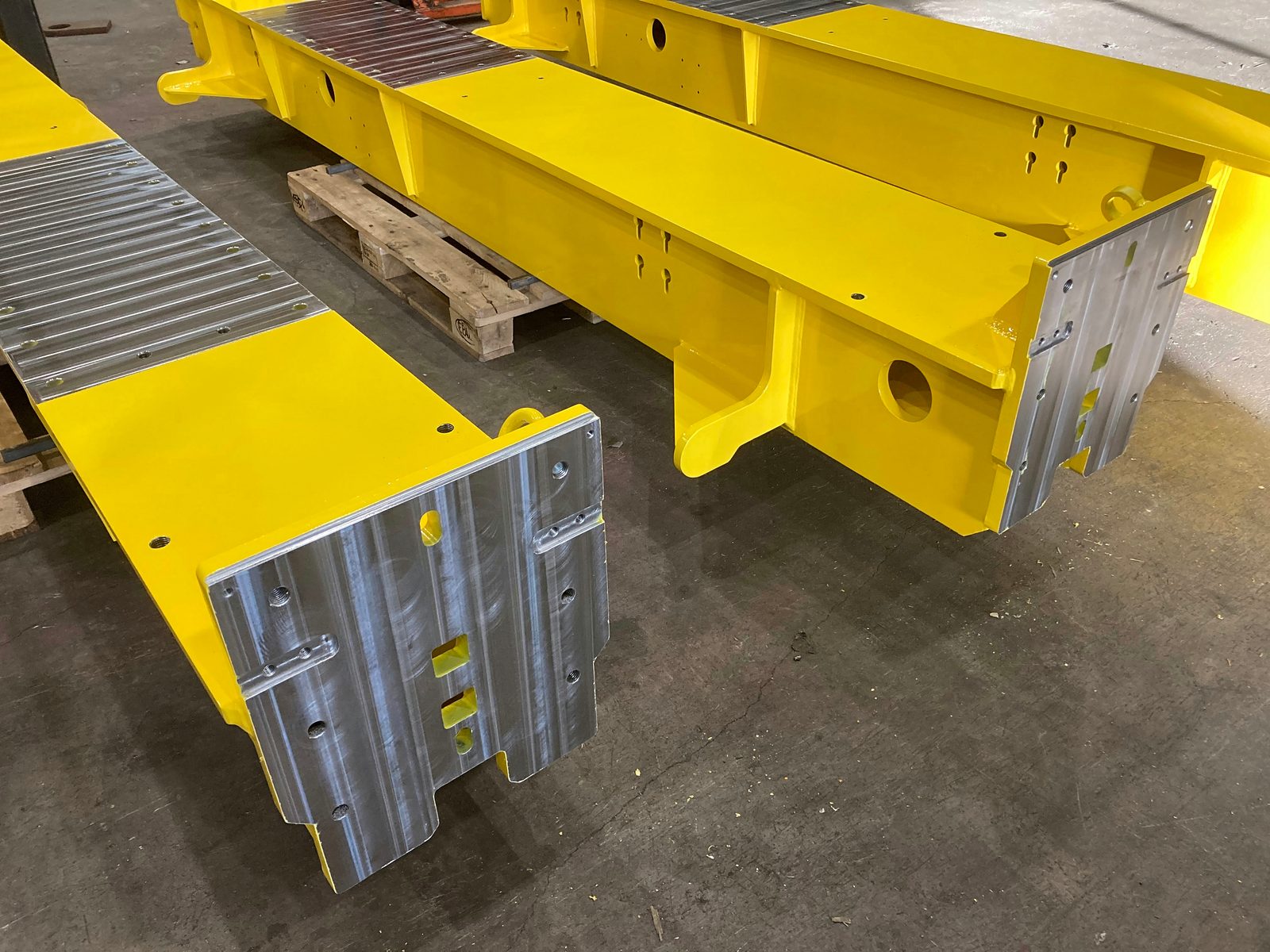

- Traverse, telai e componenti trasversali per veicoli e strutture portanti di gru

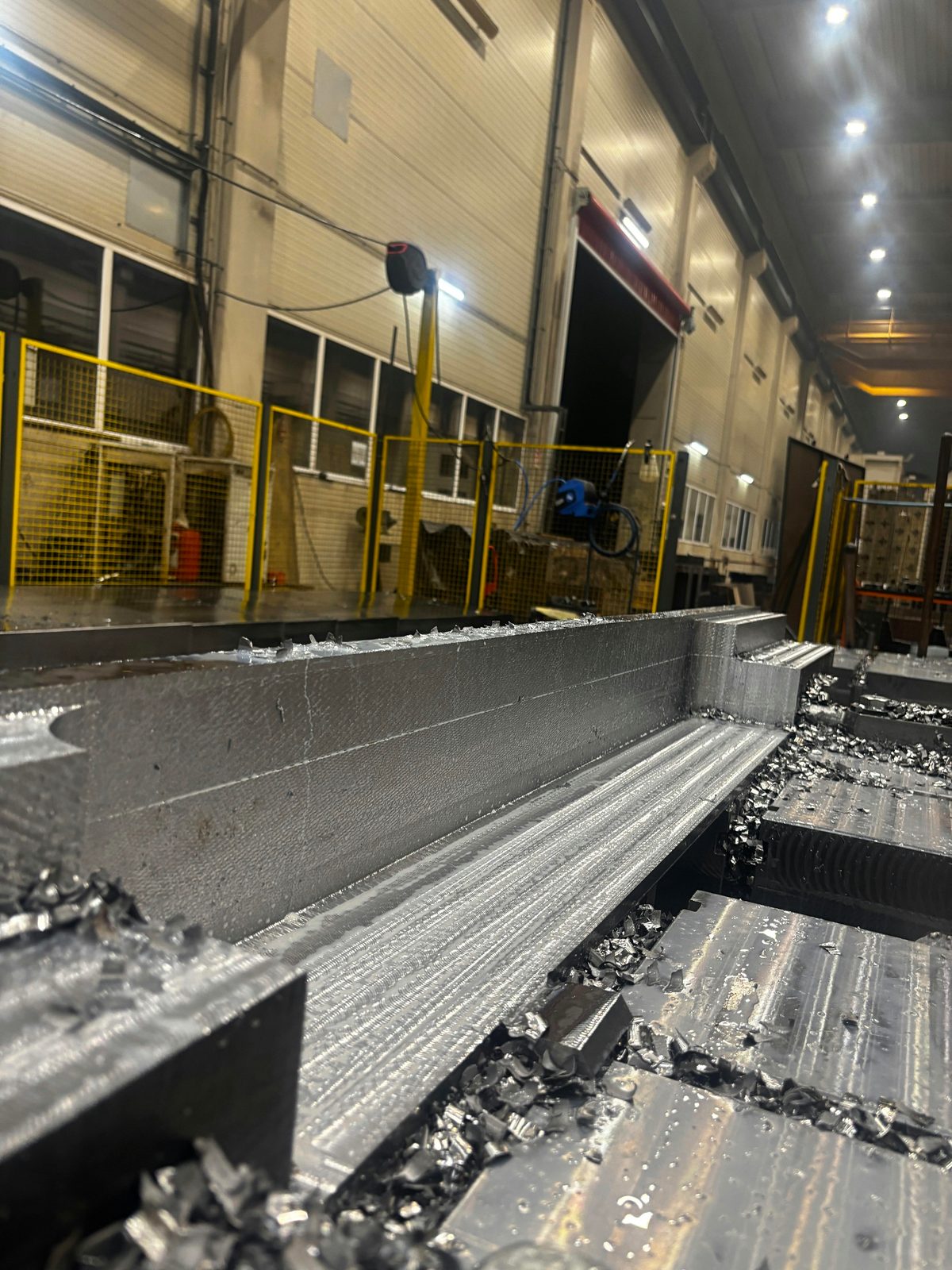

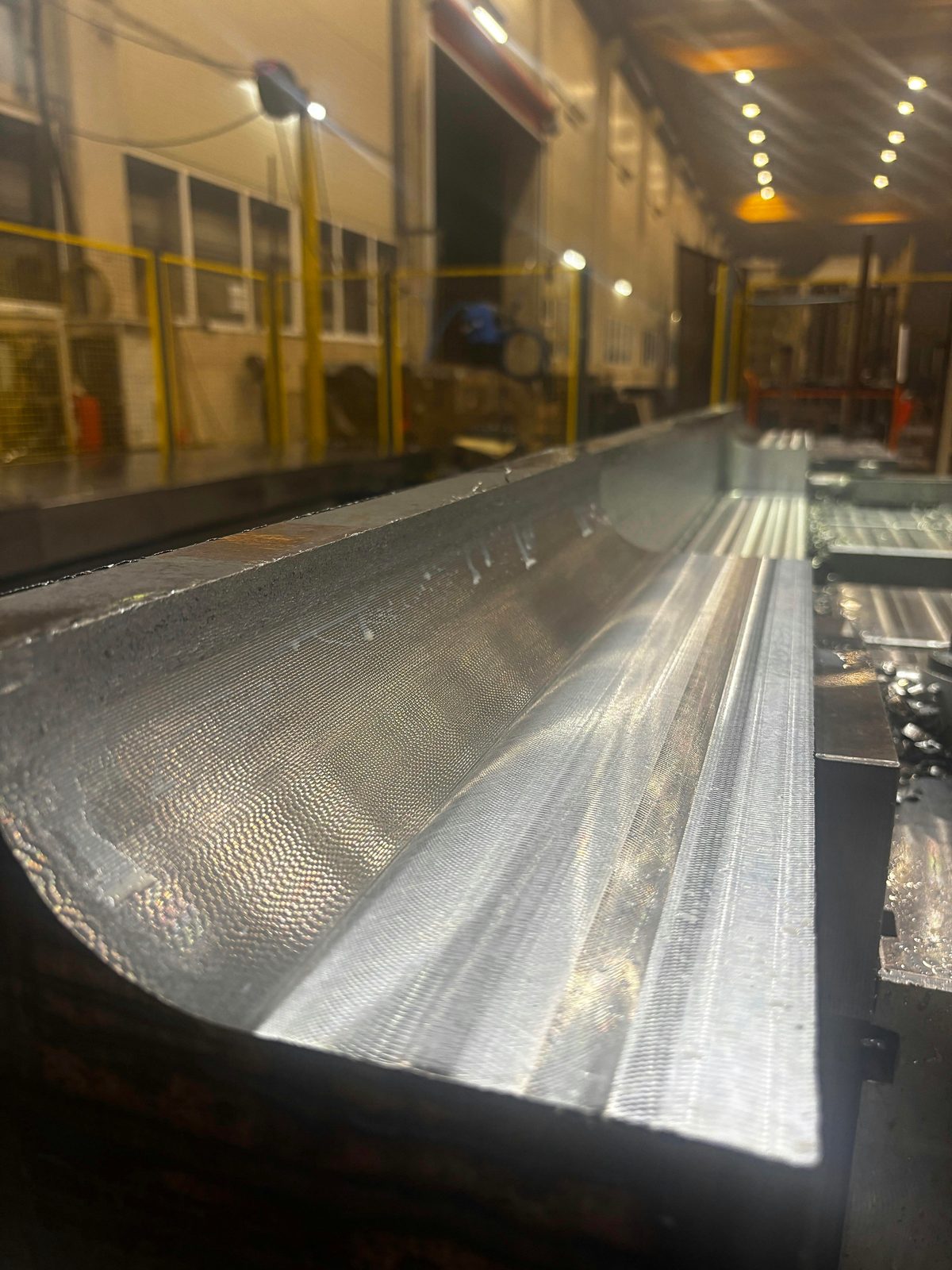

- Pezzi pesanti con lunghe superfici piane e serie di fori

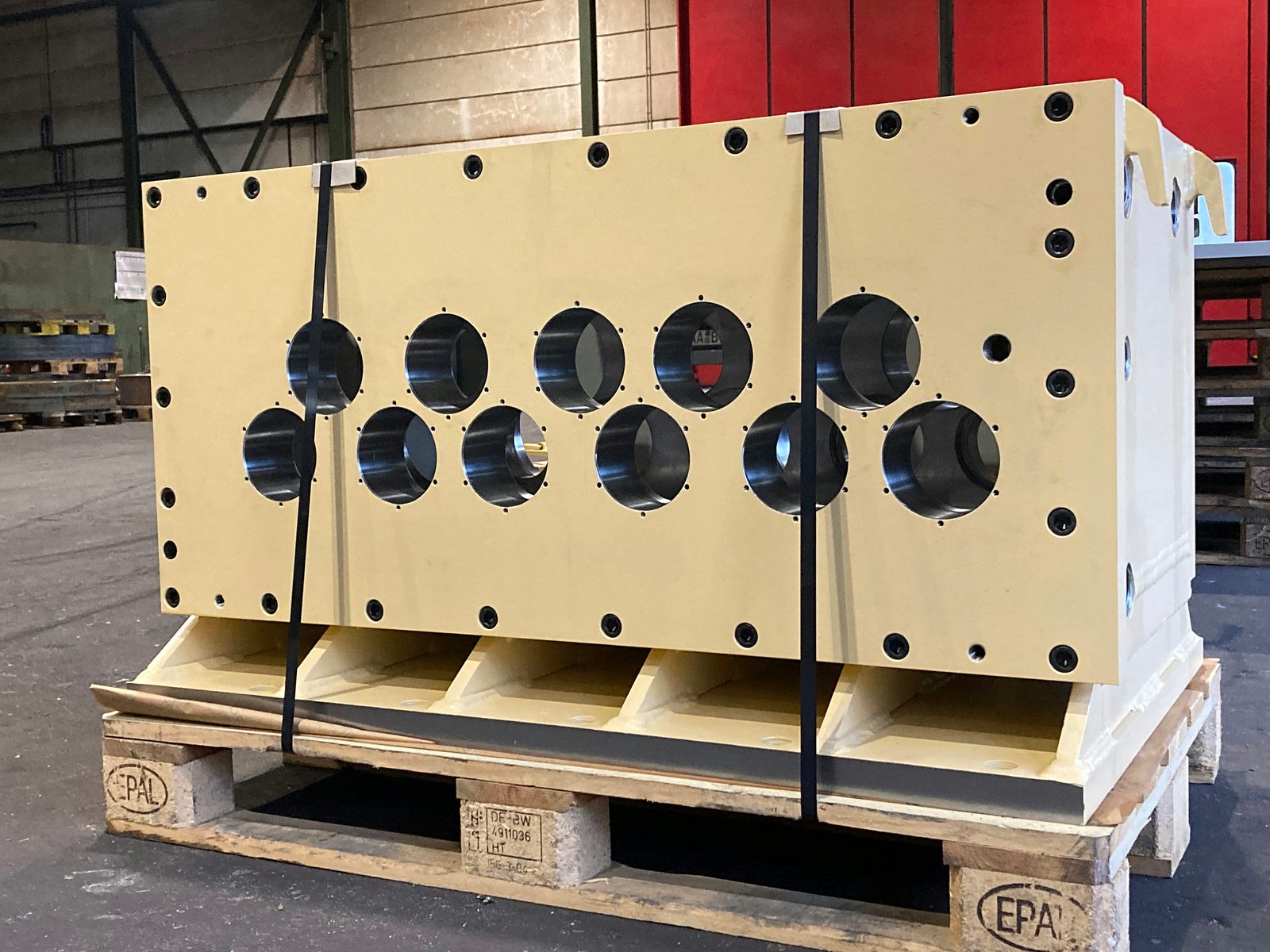

- Componenti strutturali complessi per costruzione impianti e macchinari speciali
- Grezzi prelavorati come fase di prefabbricazione per costruzioni saldate
I componenti lavorati possono essere saldati, sabbiati e verniciati nello stesso stabilimento. La fresatura a portale a Lorch è particolarmente adatta per basamenti di macchine di grande formato, guide e componenti strutturali con tolleranze ristrette su lunghe distanze – una capacità di fresatura raramente disponibile in aziende di conto terzi comparabili. La documentazione qualità e i protocolli dimensionali secondo DIN EN ISO 9001:2015 sono disponibili di serie.
Centro di alesatura e fresatura a montante mobile Soraluce →
Materiali per la fresatura a portale
Bock impiega prevalentemente acciai di qualità europei:
- Acciaio da costruzione S235, S355
- Acciaio a grano fine fino a S1100 – alta resistenza, idoneo alla saldatura
- Hardox 400 / 500 – acciaio antiusura
- Inox 1.4301, 1.4571 – resistente alla corrosione
- Acciai speciali su disegno e specifica cliente
I certificati di materiale vengono forniti su richiesta o secondo le esigenze del progetto.
Fresatura a portale da Bock – i vostri vantaggi
Bock Maschinenbau utilizza le fresatrici a portale come parte di un processo produttivo completo:
- Corsa fino a 26.000 mm
- Zayer Thera W 26000 – una delle maggiori corse di fresatura della regione.
- Due macchine in parallelo
- Thera W 26000 e 16000 – capacità, tempi di consegna brevi e sicurezza contro i fermi.
- Testa di fresatura a 30° con 0,001°
- Superfici complesse e difficilmente accessibili in un unico bloccaggio.
- Pezzi pesanti fino a 50 t
- Gru 2×25 t e infrastruttura di stabilimento per pezzi di grande formato.
- DIN EN ISO 9001:2015
- Gestione della qualità con gestione documentata dei materiali.
- Patrimonio di utensili cresciuto in decenni

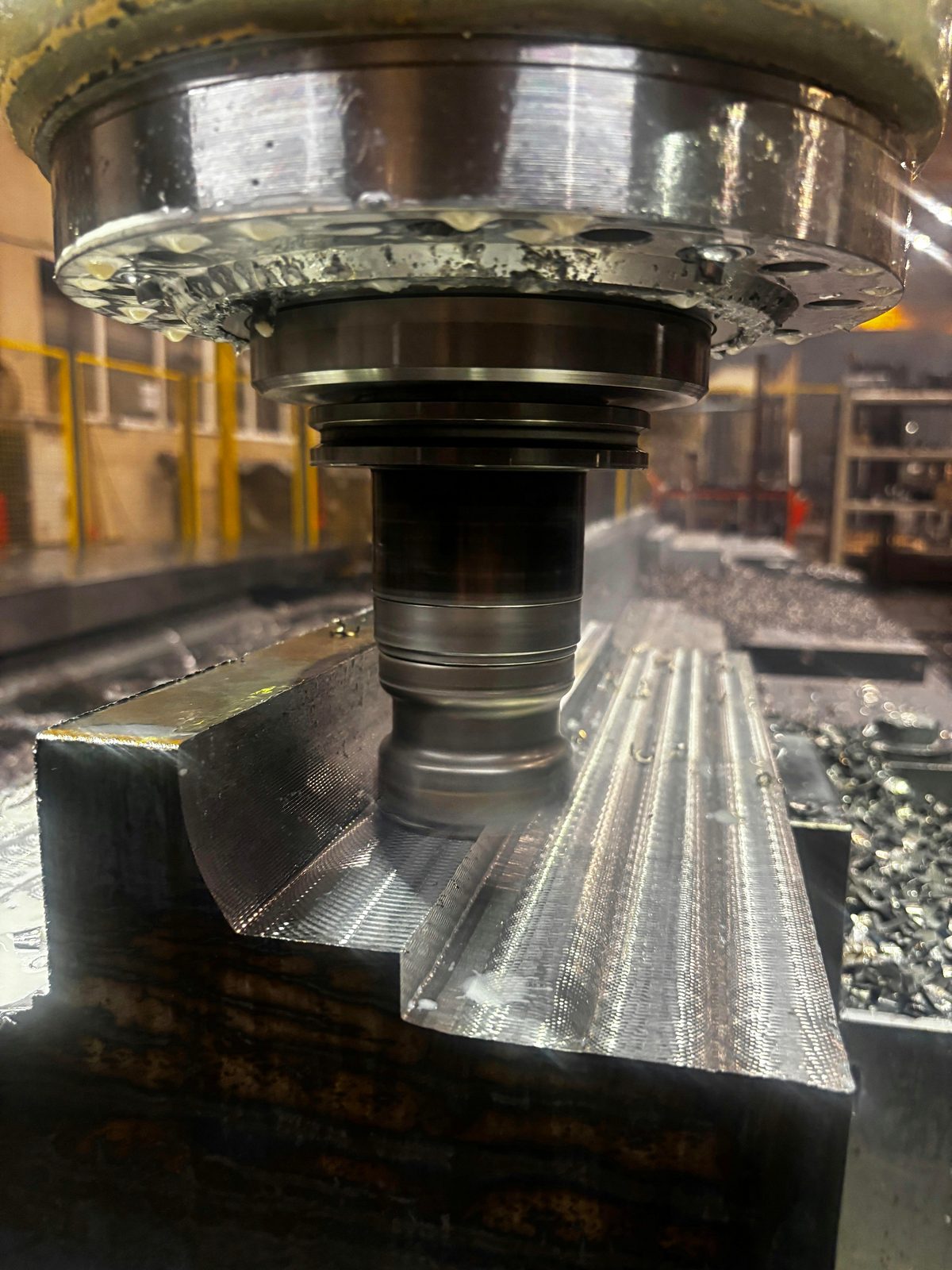

- Un parco di utensili speciali cresciuto negli anni – teste di fresatura angolari, frese speciali e grandi frese a spianare per contorni complessi e grandi volumi di truciolo.
- Lavorazioni meccaniche per la regione
- Grandi pezzi fresati per costruttori di macchine e macchine speciali dell'area di Stoccarda e dell'Ostwürttemberg – percorsi brevi nella regione, spedizioni fino in Austria e in Svizzera.
Domande frequenti sulla fresatura a portale
Che cos'è una fresatrice a portale?
In una fresatrice a portale la testa di fresatura scorre in un portale sostenuto su entrambi i lati. Questa struttura è particolarmente rigida ed è adatta all'asportazione pesante e precisa di truciolo su componenti di grande formato e lunghi in un unico bloccaggio.
Quanto possono essere grandi i componenti?
La Zayer Thera W 26000 offre corse di X 26.000 · Y 5.000 · Z 3.250 mm e una superficie di bloccaggio tavola fino a 26,5 × 4 m; la Thera W 16000 X 16.000 · Y 4.000 · Z 2.850 mm. Con la gru da 2×25 t vengono attrezzati pezzi fino a 50 t.
Centro di alesatura e fresatura a montante mobile Soraluce →
Quali materiali vengono lavorati?
Acciaio da costruzione S235/S355, acciaio a grano fine fino a S1100, Hardox 400/500 nonché inox 1.4301/1.4571 e acciai speciali su disegno. I certificati di materiale vengono forniti per ogni progetto.
Realizzate anche pezzi singoli?
Sì. La fresatura a portale avviene in conto terzi senza quantitativi minimi – pezzi singoli, prototipi e piccole serie allo stesso modo, programmati a partire dai dati CAD o dalle quote di disegno.
Contatto
Il vostro progetto — direttamente dalla regione
Inviateci la vostra richiesta per lavorazioni conto terzi, carpenteria metallica o costruzione di macchine speciali — vi risponderemo a breve.
Richiedere la fresatura a portale
Inviateci il disegno, il materiale, le dimensioni e la quantità. Verifichiamo la fattibilità e prepariamo un'offerta specifica per il progetto.
