Portálové frézovanie – Zayer Thera W do 26 m dráhy pojazdu | zákazková výroba Lorch
Dve portálové frézovačky Zayer Thera W s 30° výkyvnou frézovacou hlavou – dráha pojazdu do 26 000 mm pre mimoriadne dlhé a ťažké diely do 50 t na jedno upnutie, ako zákazková výroba v Lorchu bez minimálnych množstiev.
Dráha pojazdu do 26 000 mm

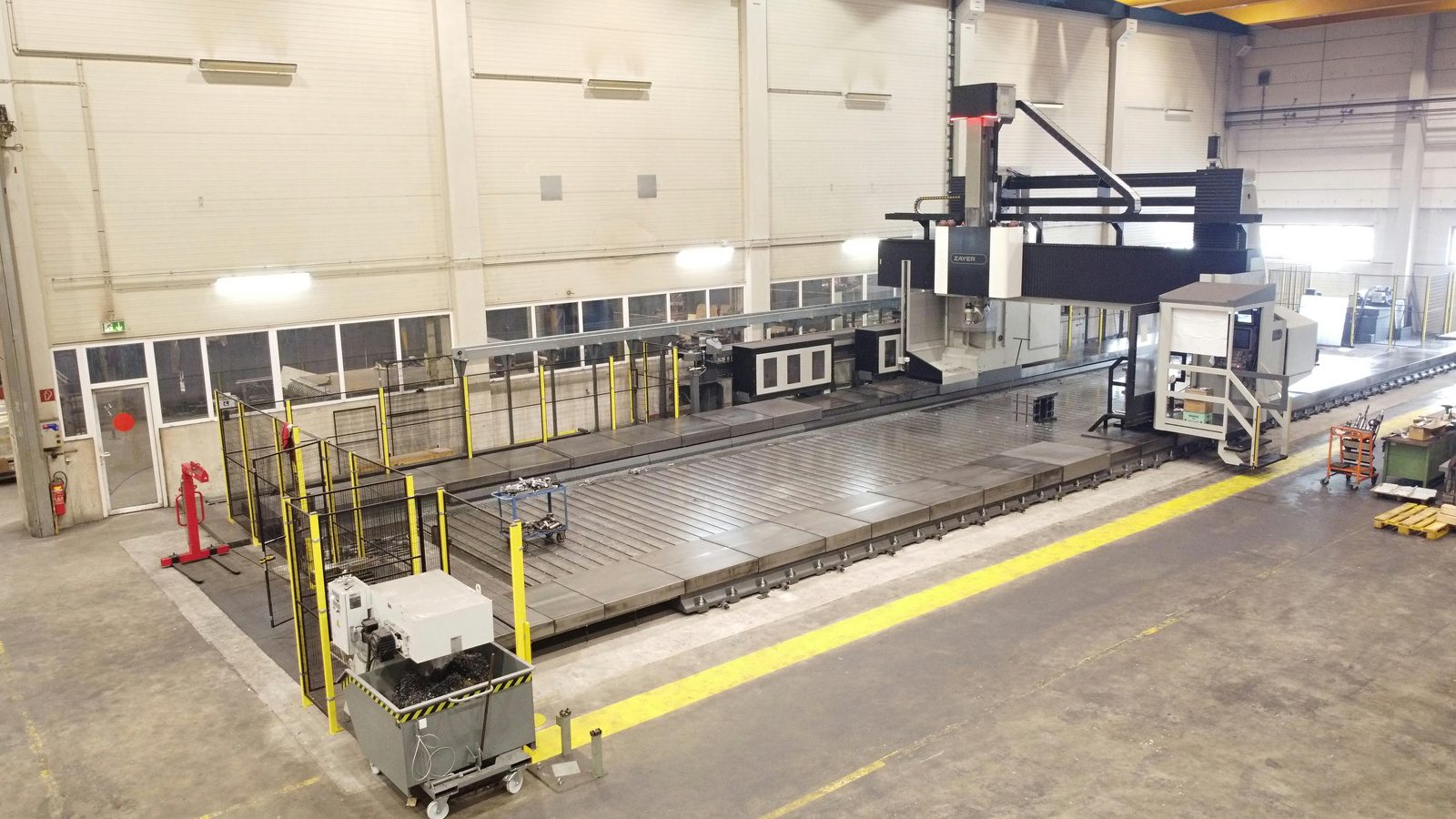

Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 mm. Jedna z najväčších frézovacích dráh pojazdu v regióne.
Dve portálové frézovačky
Thera W 26000 a Thera W 16000 – paralelná kapacita, krátke priebežné časy a dodržiavanie termínov.
30° frézovacia hlava na 0,001°
Polohovateľná v každej polohe na 0,001° – aj zložité a ťažko prístupné plochy.

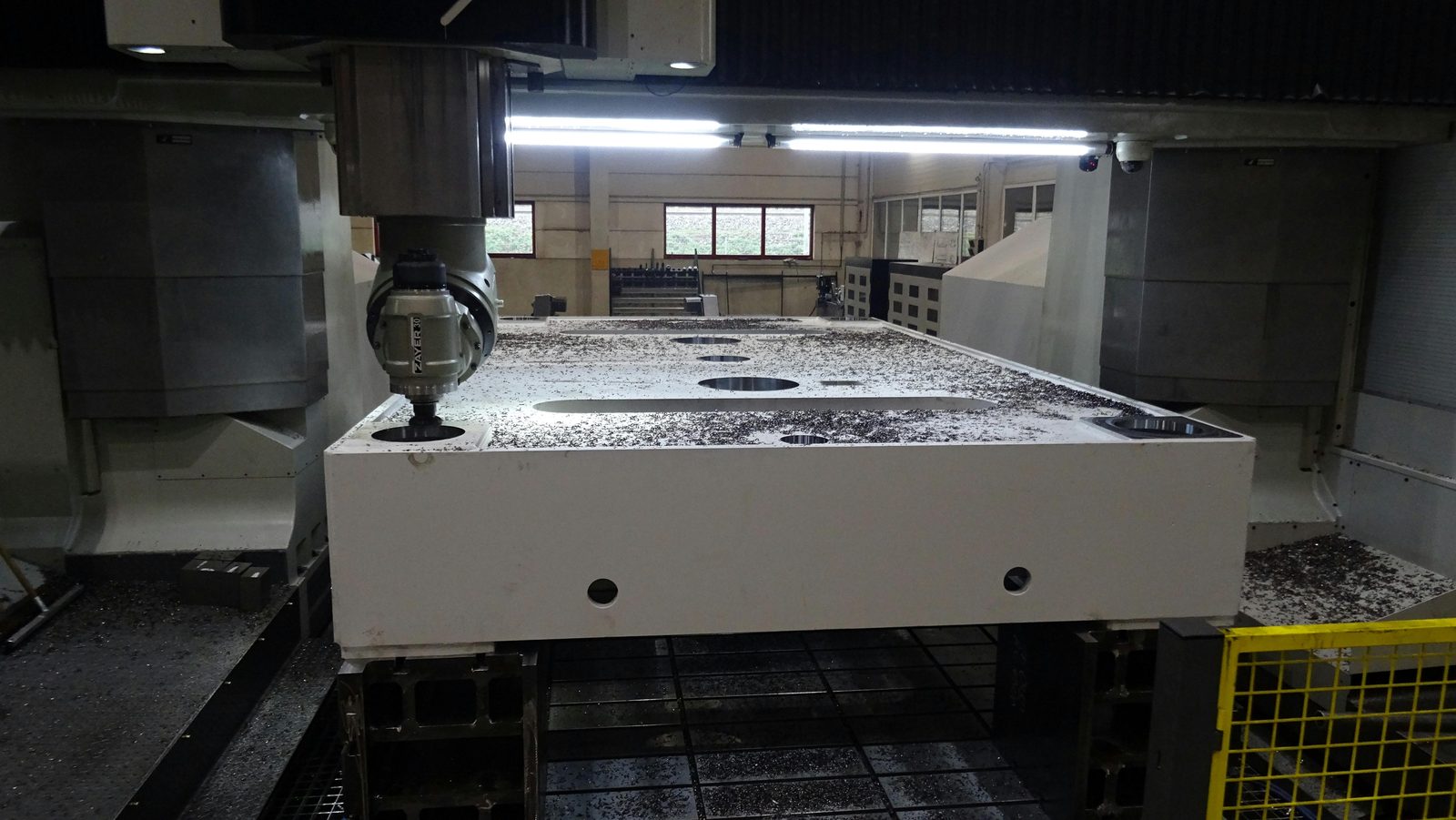

Ťažké diely do 50 t
Žeriavový systém 2×25 t a halová infraštruktúra pre veľkorozmerné obrobky.
Stôl do 26,5 × 4 m
Veľká upínacia plocha a tuhá valčeková dráha s predpätím – stabilné a bezvibračné upnutie.
Oceľ · Hardox · nerezová oceľ
Konštrukčná oceľ, jemnozrnná konštrukčná oceľ do S1100, Hardox 400/500 a nerezová oceľ 1.4301/1.4571.

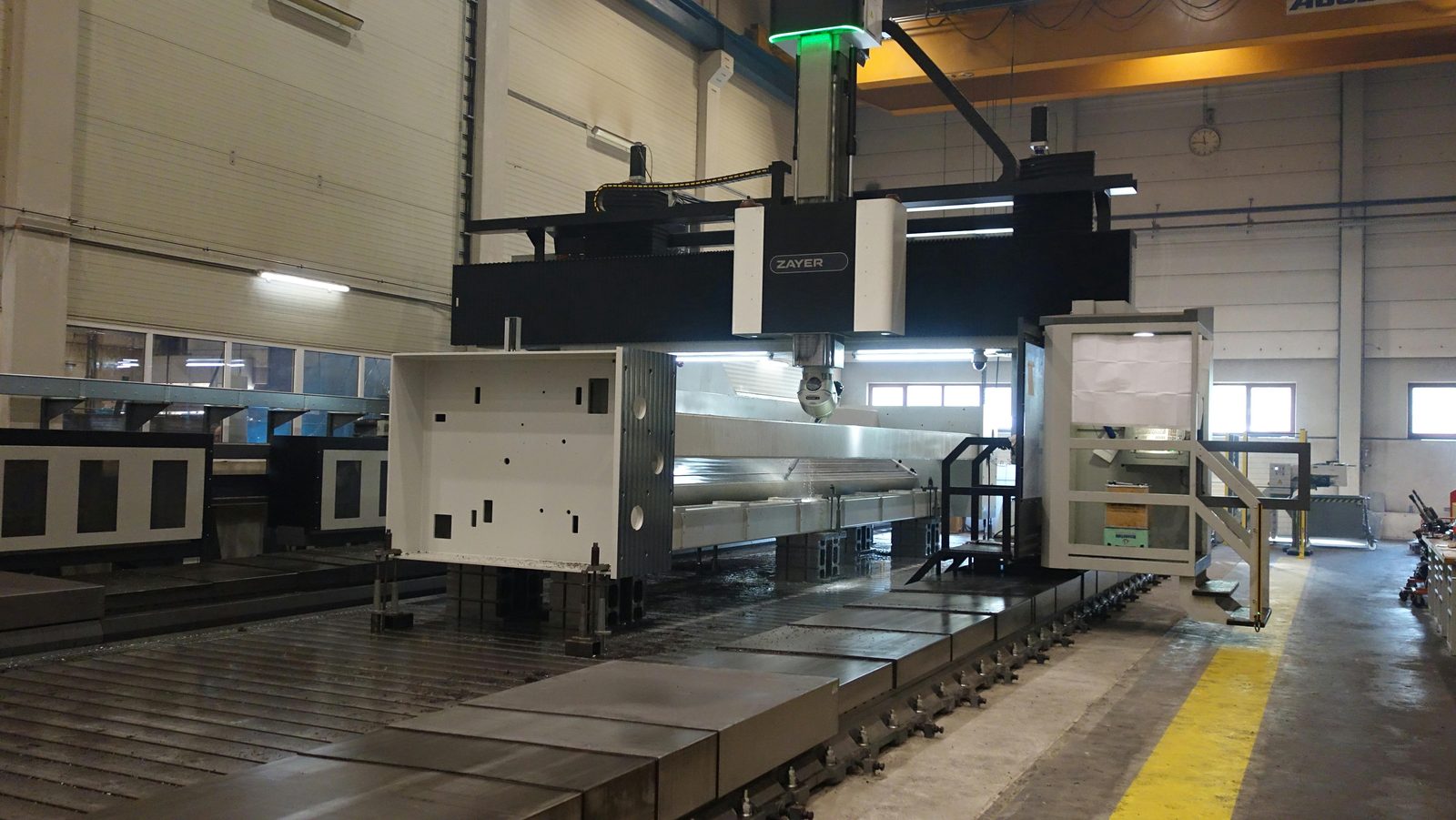

Portálové frézovanie v Bock – čo dokáže Zayer Thera W

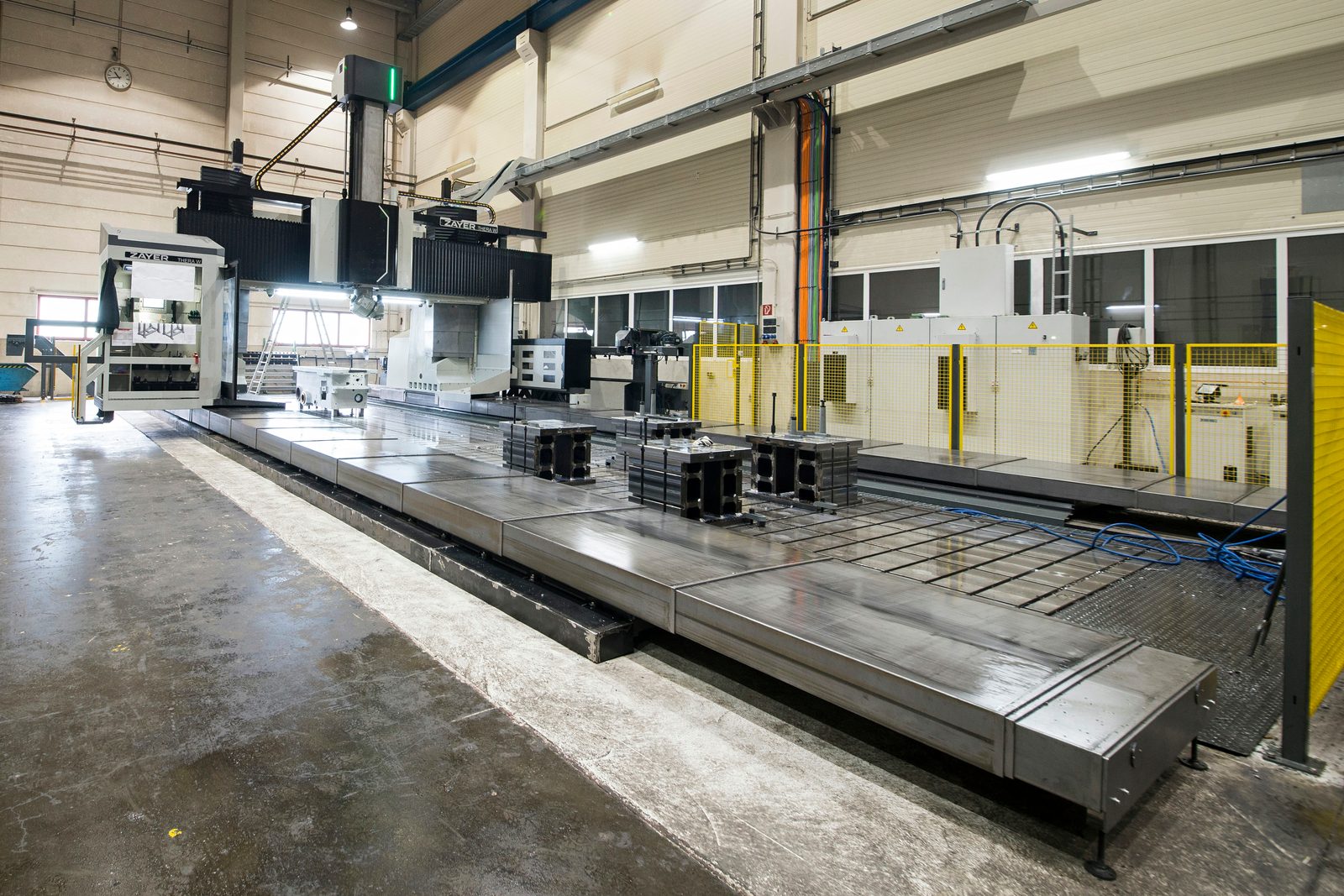

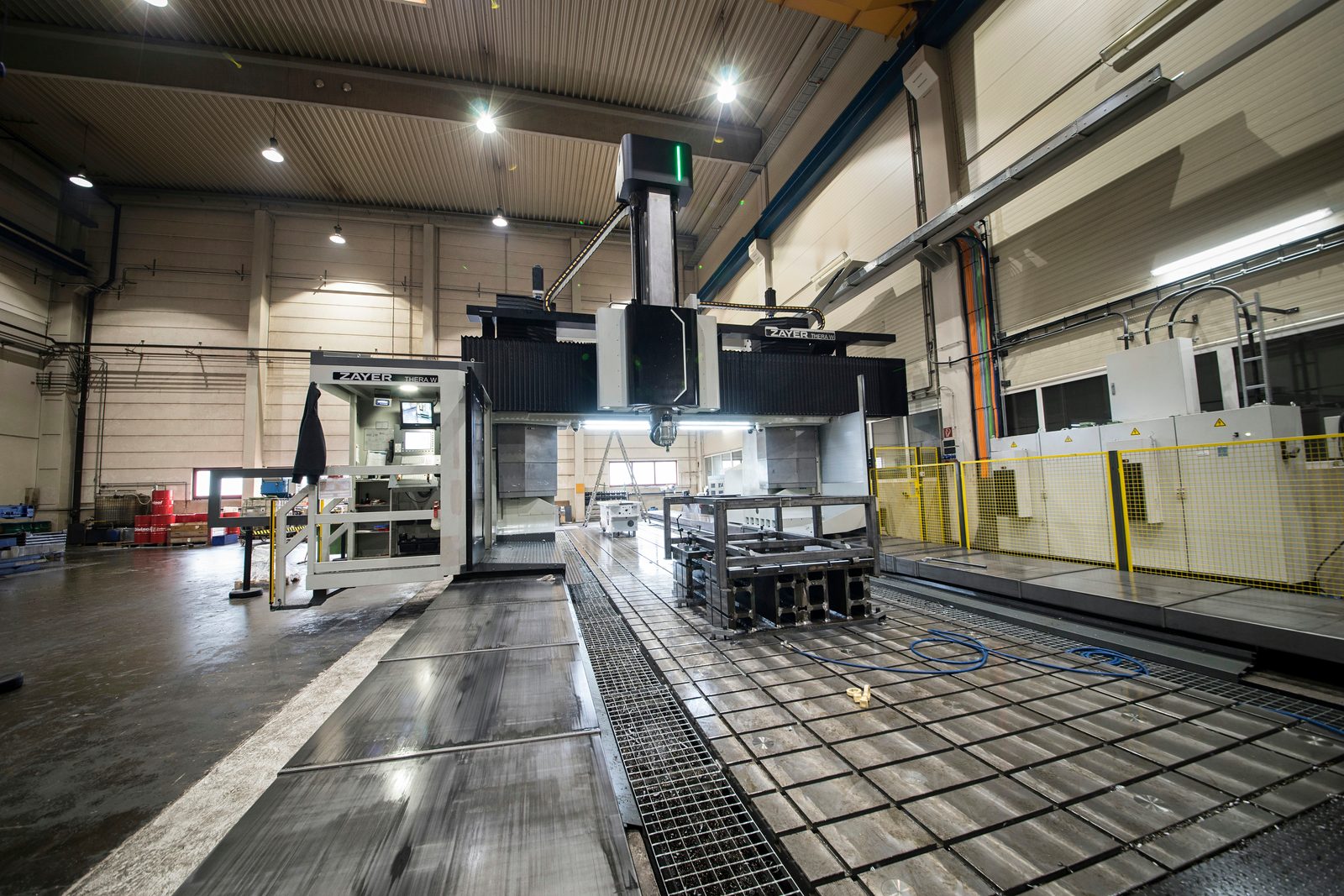

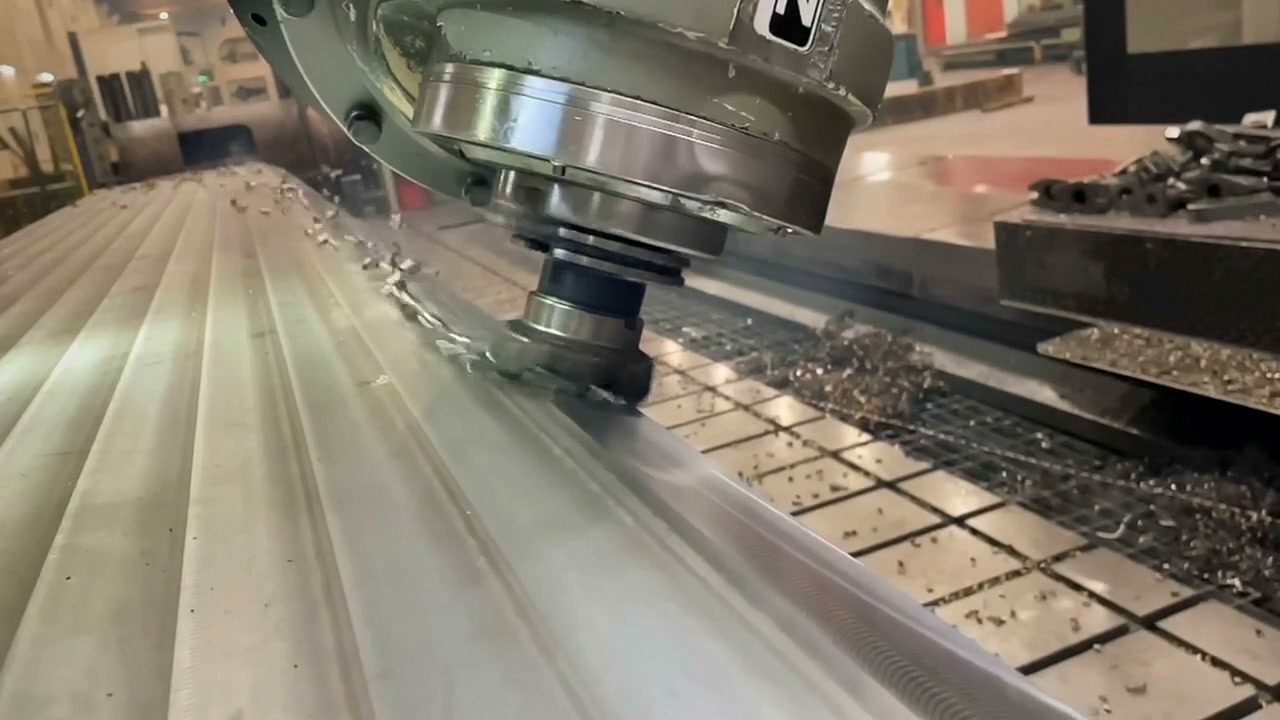

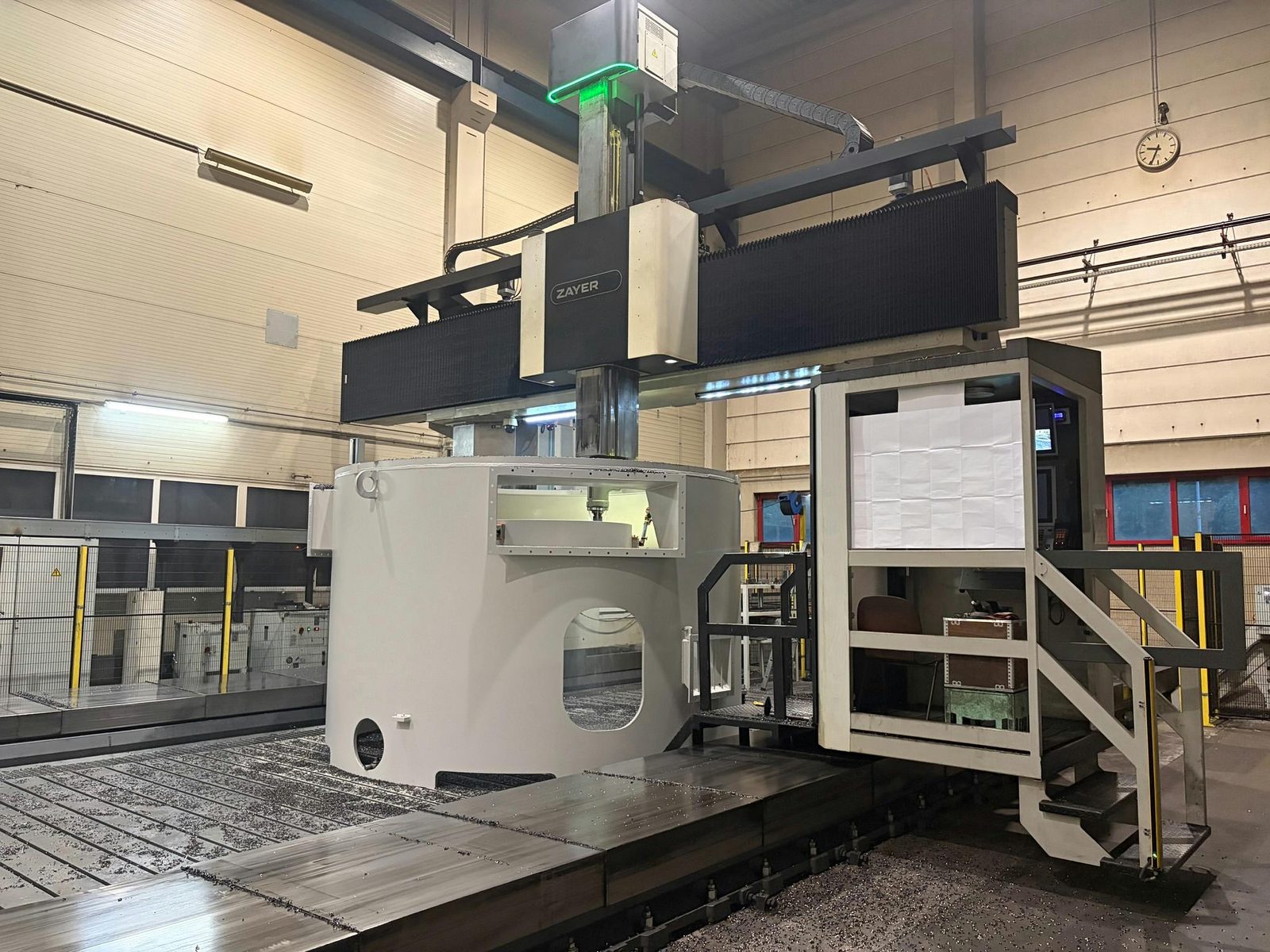

Portálová frézovačka vedie frézovaciu hlavu v obojstranne podopretom portáli – to poskytuje maximálnu tuhosť pre ťažké trieskové obrábanie veľkorozmerných dielov. Bock prevádzkuje dve rovnaké frézovačky Zayer Thera W: Thera W 26000 s dráhou pojazdu 26 000 mm a Thera W 16000 s dráhou pojazdu 16 000 mm.

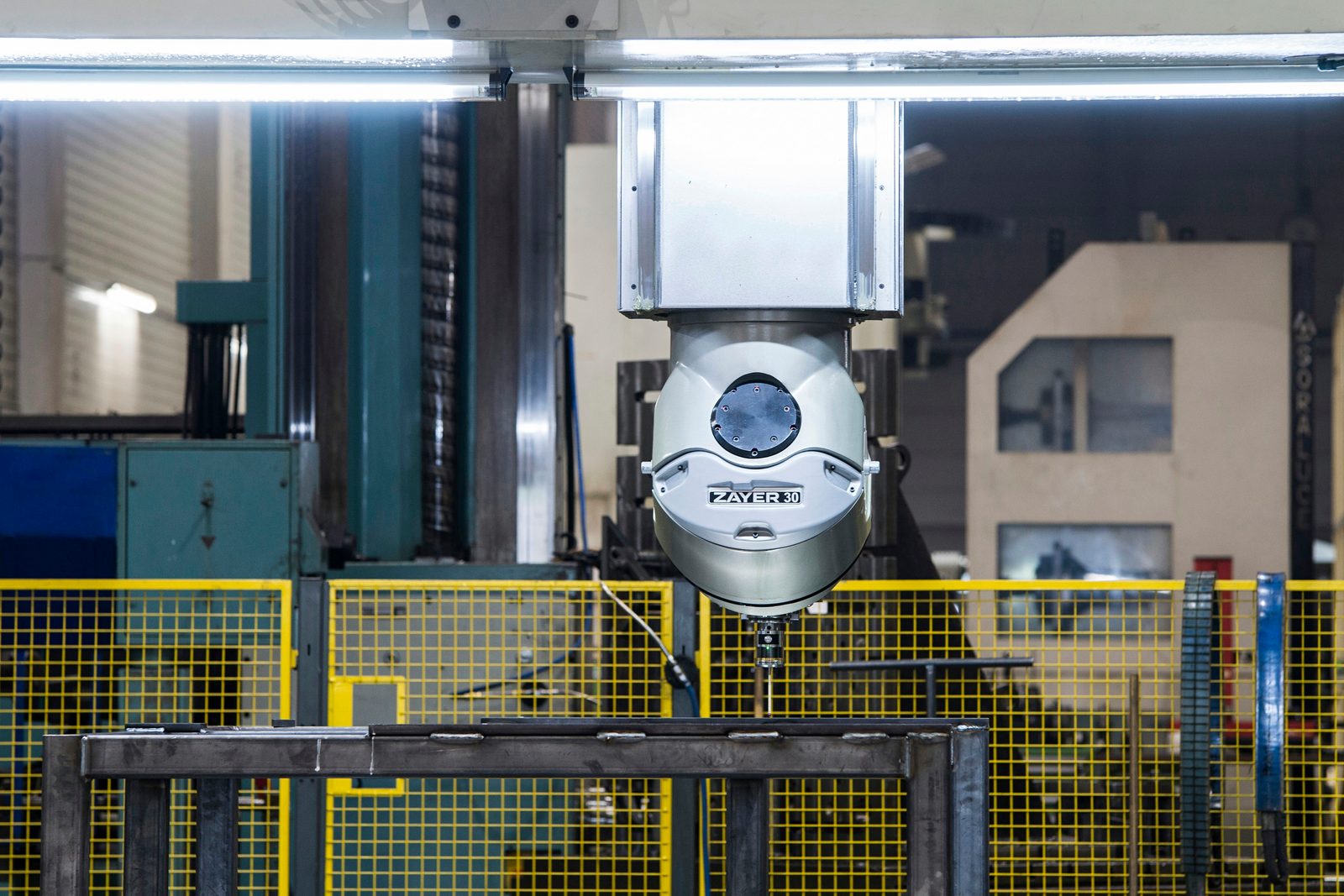

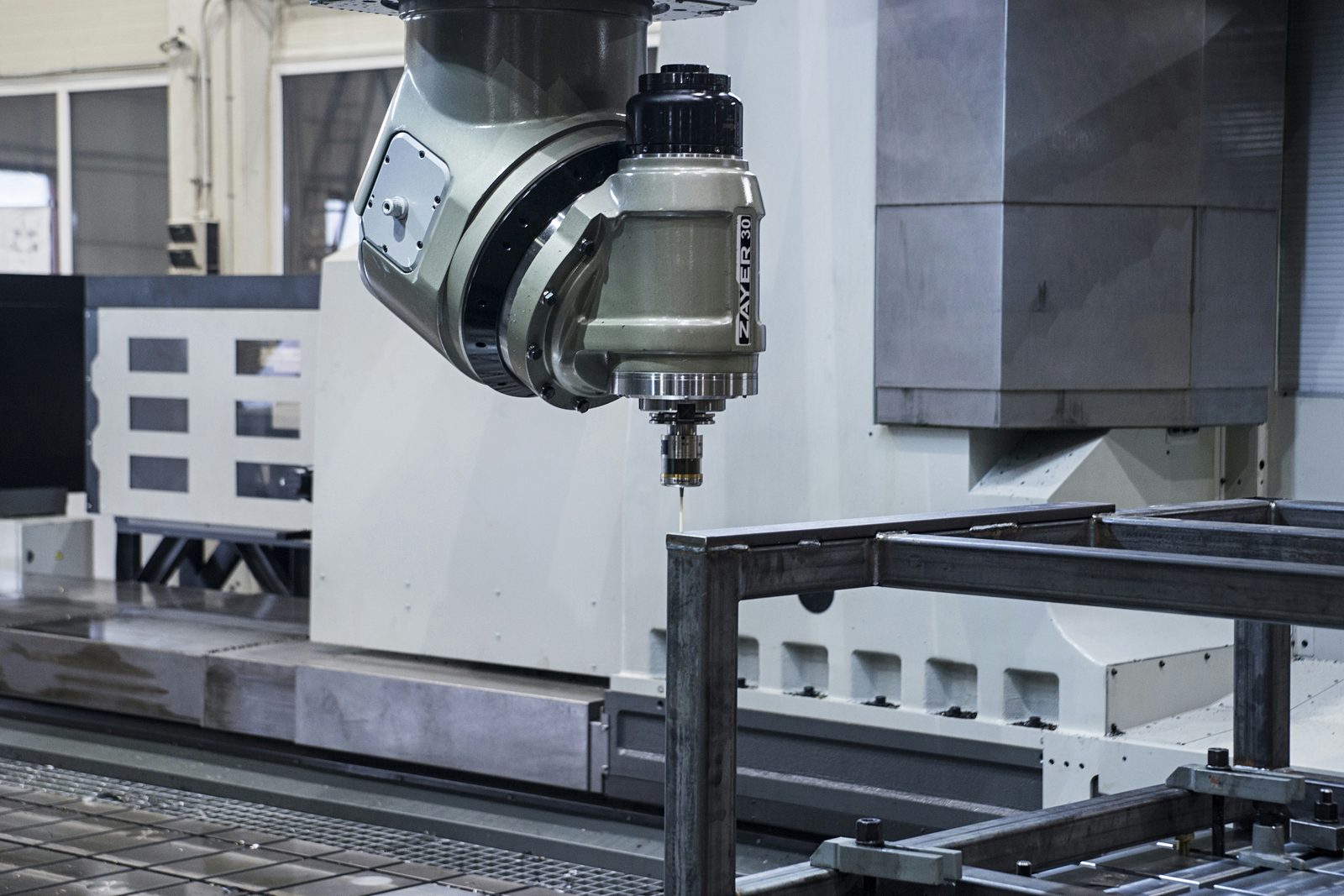

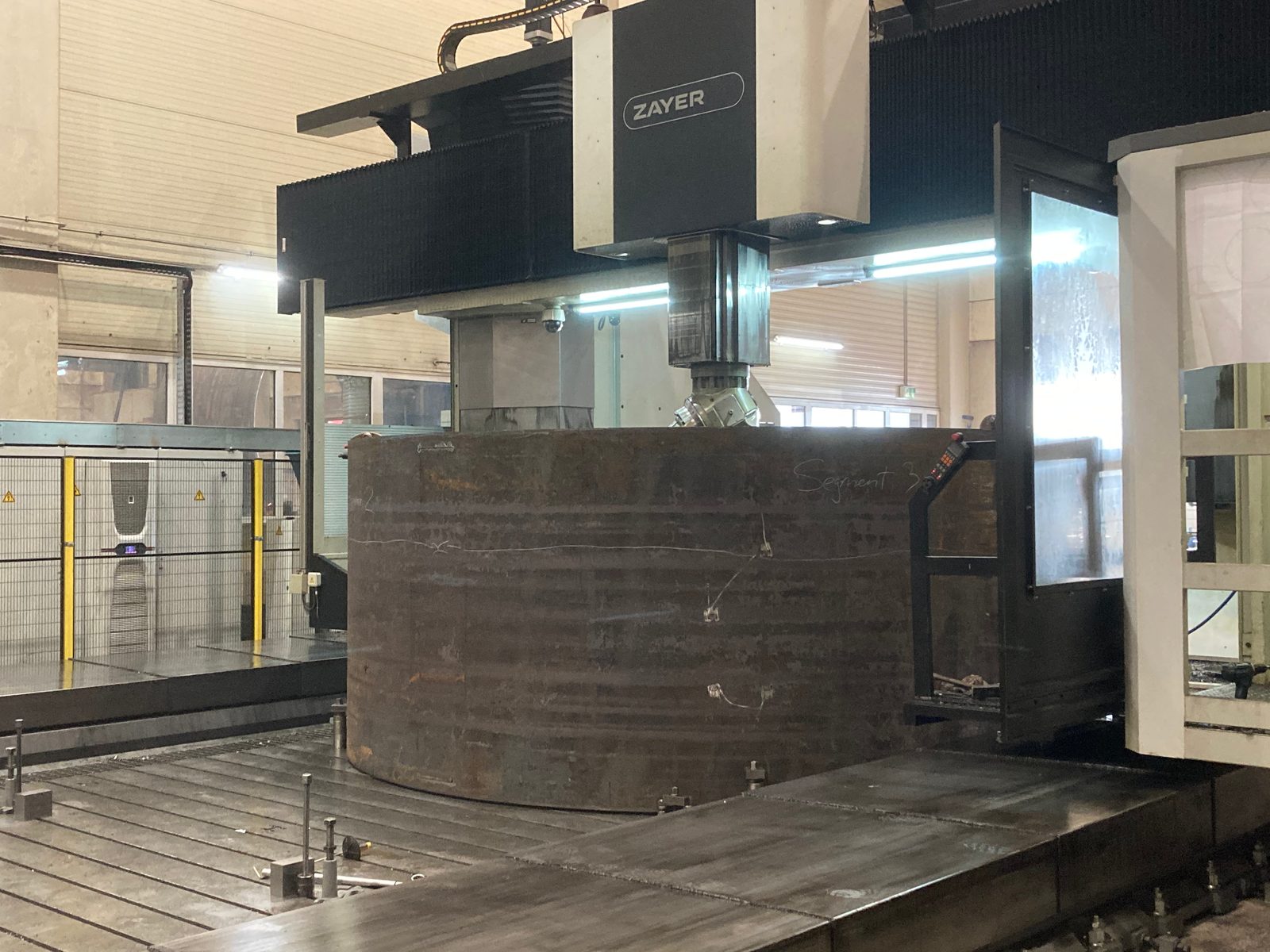

30° frézovacia hlava je polohovateľná v každej polohe na 0,001° a sprístupňuje zložité, šikmé a ťažko prístupné plochy na jedno upnutie. Stabilná valčeková dráha s nastaviteľne predpätými valčekovými saňami zaisťuje vysokú tuhosť a tým vysokú rozmerovú presnosť – aj cez veľmi dlhé dráhy pojazdu.
Dva stroje znamenajú skutočnú kapacitu: paralelná výroba viacerých zákaziek, krátke priebežné časy a spoľahlivosť pre termínovo viazané projekty. Programuje sa podľa CAD údajov alebo výkresových rozmerov – jednotlivé diely, prototypy aj malé série rovnako, ako zákazková výroba bez minimálnych množstiev.

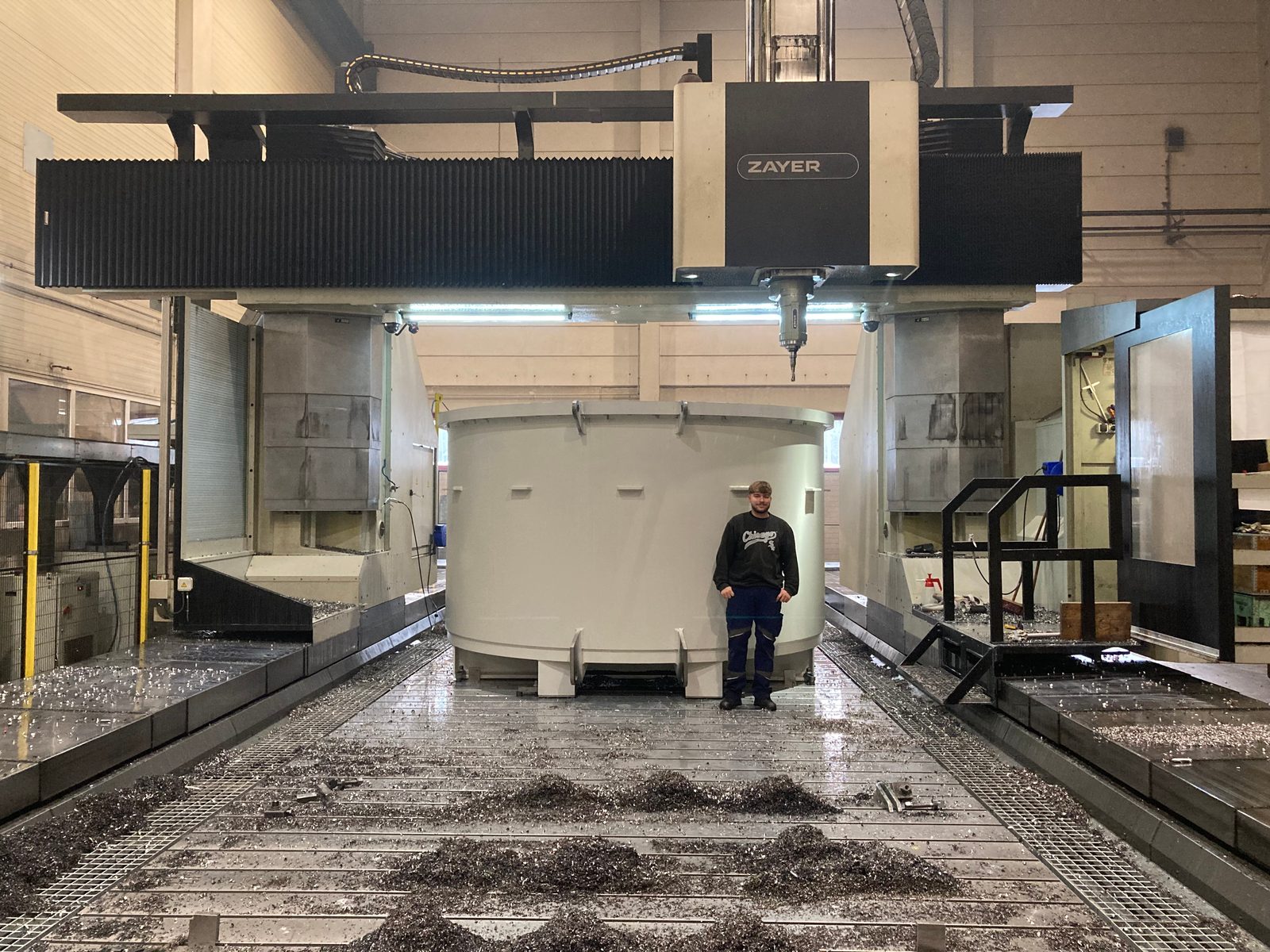

Žeriavový pojazd 2×25 t v závode umožňuje bezpečné ustavovanie ťažkých obrobkov do 50 t. Po portálovom frézovaní možno diely odovzdať priamo na vyvŕtavanie, zváranie, pieskovanie a lakovanie – všetko v rovnakej prevádzke v Lorchu, bez externej logistiky medzi jednotlivými krokmi obrábania.
Údaje strojov – portálové frézovačky Zayer Thera W
Kľúčové údaje dvoch portálových frézovačiek Zayer Thera W v zákazkovej výrobe v Bock:
| Parameter | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Dráha pojazdu X (dĺžka) | 26 000 mm | 16 000 mm |
| Dráha pojazdu Y (šírka) | 5 000 mm | 4 000 mm |
| Dráha pojazdu Z (výška) | 3 250 mm | 2 850 mm |
| Upínacia plocha stola | 26 500 × 4 000 mm | 16 500 × 3 000 mm |
| Frézovacia hlava | 30°, polohovateľná v každej polohe na 0,001° | 30°, polohovateľná v každej polohe na 0,001° |
| Hlavný motor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Riadenie | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Vedenie | Valčeková dráha s nastaviteľným predpätím | Valčeková dráha s nastaviteľným predpätím |
Ktorý stroj obrobí váš diel, priradíme podľa vašich požiadaviek. Konkrétnu realizovateľnosť a tolerancie preveríme podľa projektu na základe vášho výkresu.
Typické použitia portálového frézovania
Portálové frézovačky Zayer Thera W v Bock sa používajú pre:

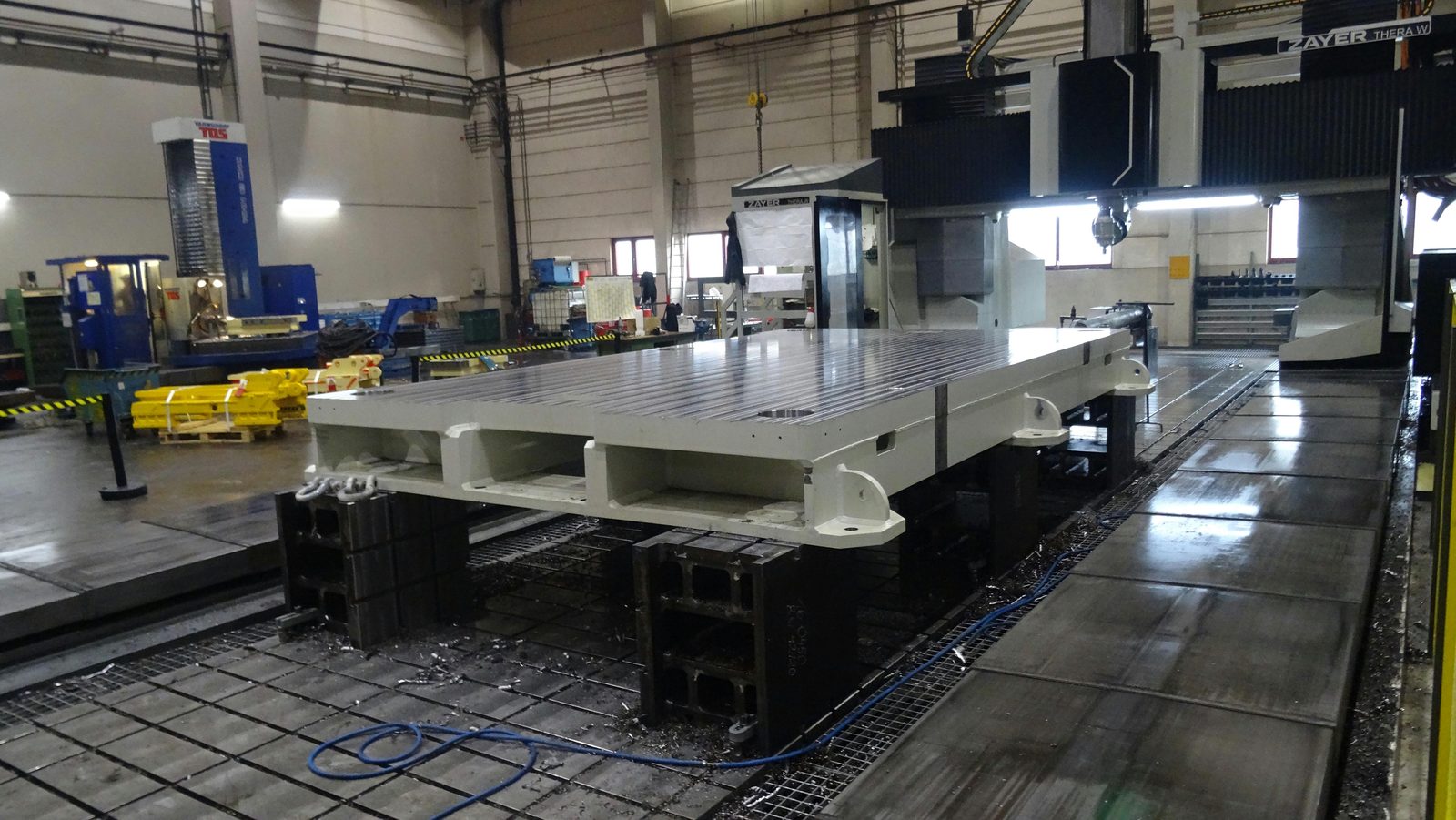

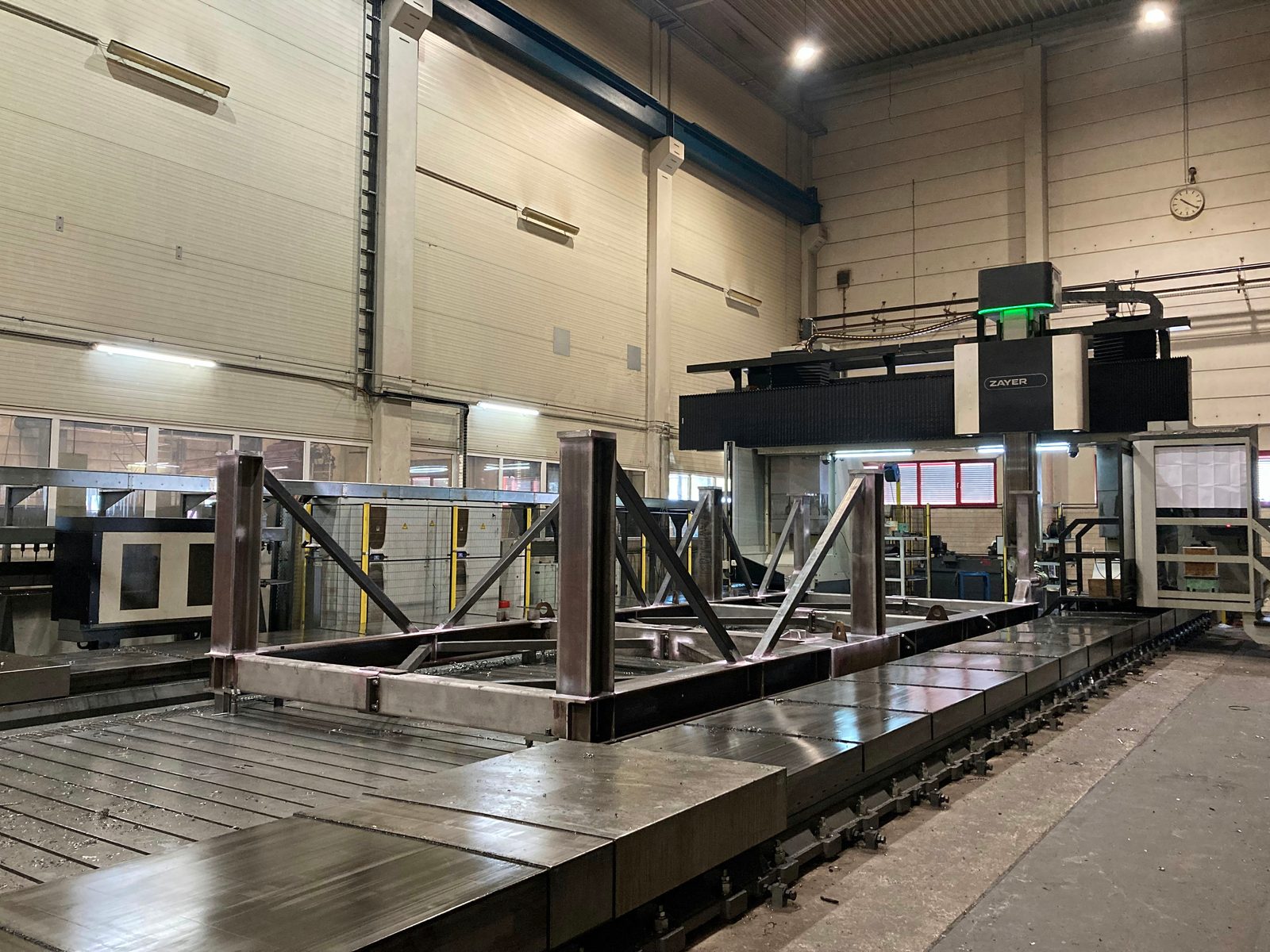

- základové dosky a strojové lôžka pre ťažké strojárstvo

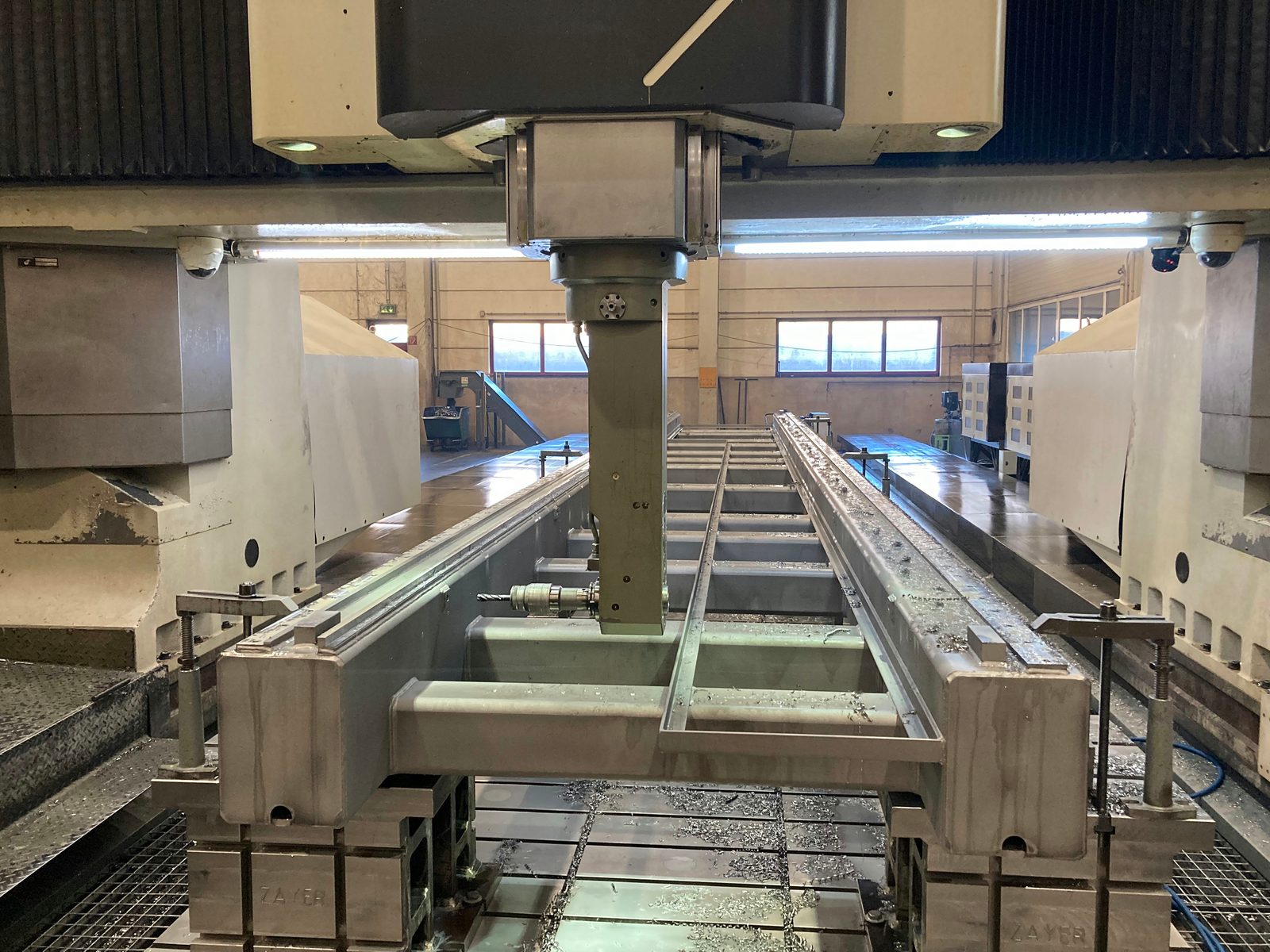

- nosníky, rámy a priečne diely pre vozidlové a žeriavové nosné zariadenia

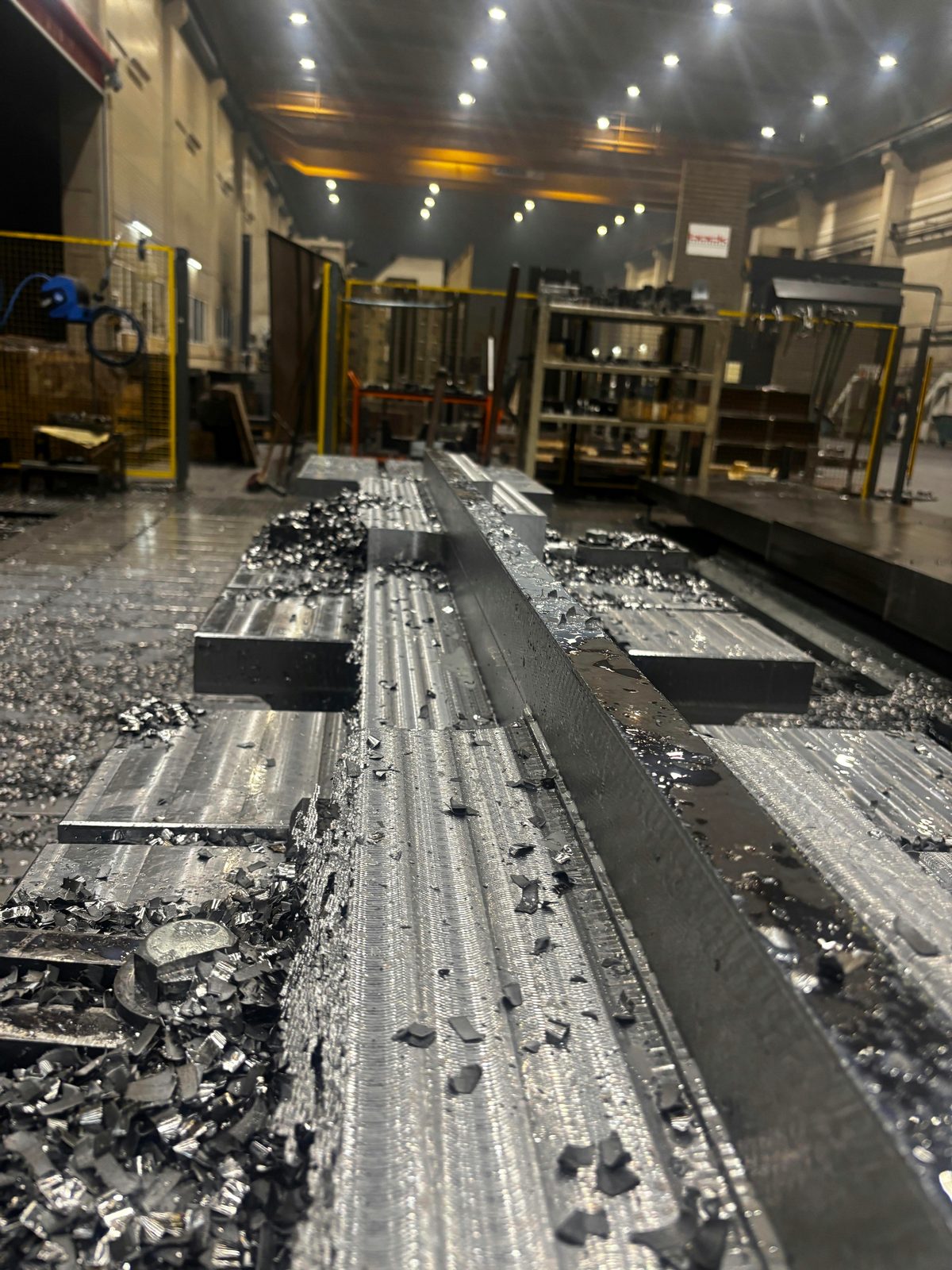

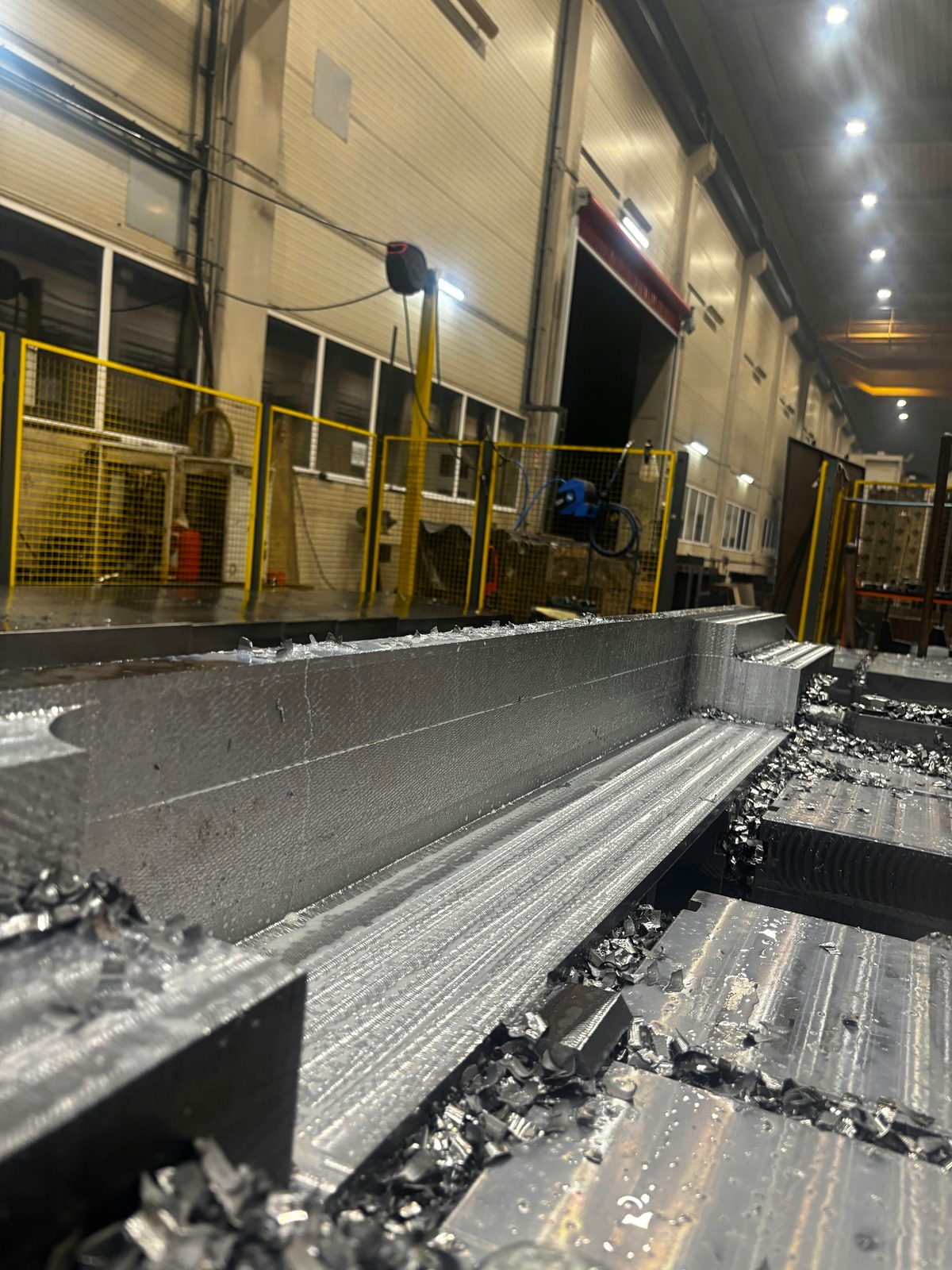

- ťažké diely s dlhými plochými povrchmi a radmi otvorov
- zložito obrobené štruktúrne diely pre stavbu zariadení a výrobu špeciálnych strojov
- predobrobené polotovary ako predvýrobný stupeň pre zvárané konštrukcie

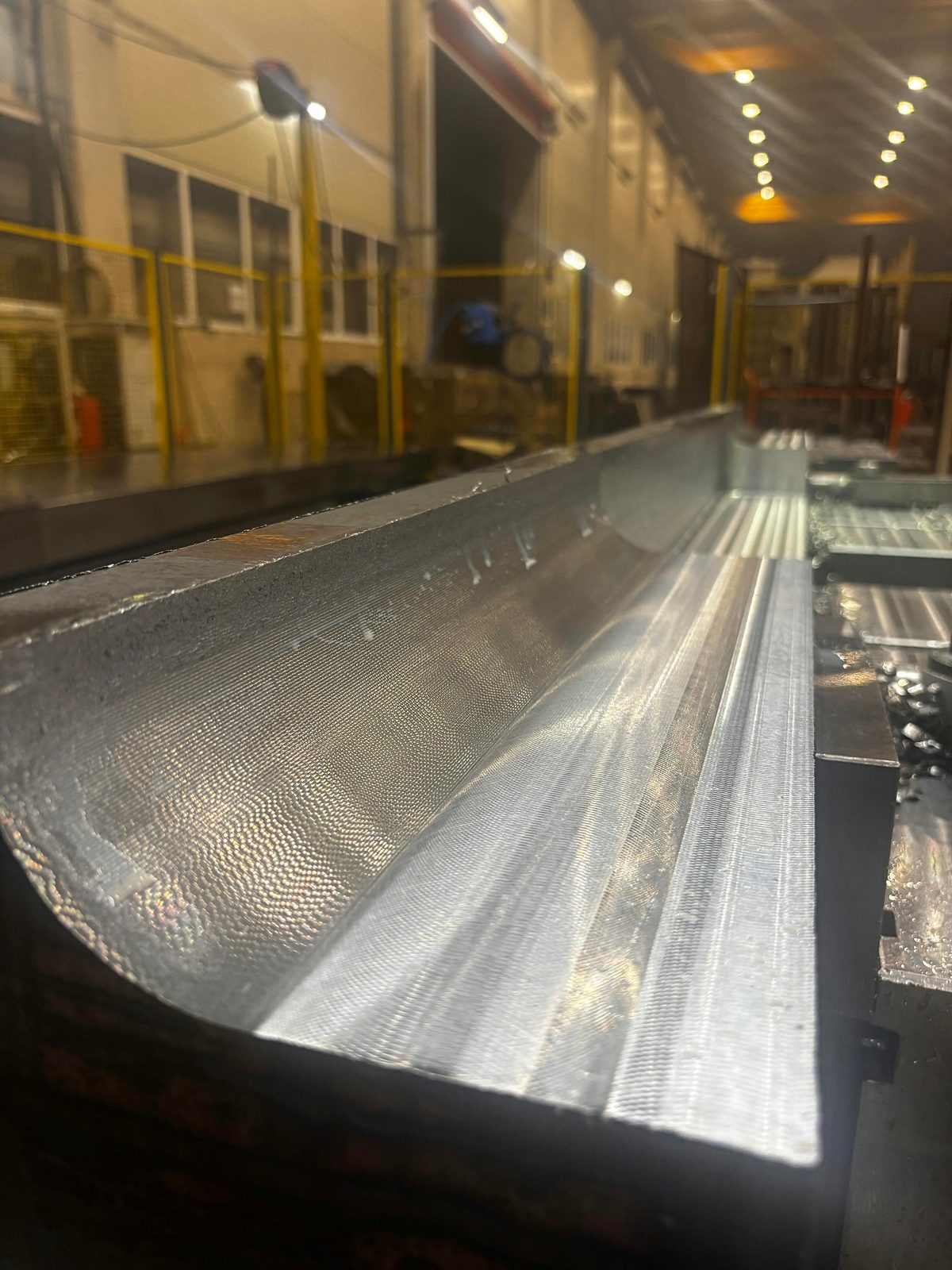

Obrobené diely sa môžu v rovnakej prevádzke zvárať, otryskávať a lakovať. Portálové frézovanie v Lorchu je obzvlášť vhodné pre veľkorozmerné strojové rámy, vodiace dráhy a štruktúrne diely s úzkymi toleranciami na dlhých úsekoch – frézovacia kapacita, ktorá je v porovnateľných prevádzkach zákazkovej výroby zriedkavo dostupná. Kvalitatívna dokumentácia a rozmerové protokoly podľa DIN EN ISO 9001:2015 sú štandardne dostupné.
Materiály pre portálové frézovanie
Bock používa prevažne európske kvalitné ocele:
- konštrukčná oceľ S235, S355
- jemnozrnná konštrukčná oceľ do S1100 – vysokopevnostná, vhodná na zváranie
- Hardox 400 / 500 – oteruvzdorná oceľ
- nerezová oceľ 1.4301, 1.4571 – odolná voči korózii
- špeciálne ocele podľa výkresu a požiadaviek zákazníka
Materiálové atesty sa poskytujú na požiadanie alebo podľa požiadaviek projektu.
Portálové frézovanie v Bock – vaše výhody
Bock Maschinenbau prevádzkuje portálové frézovačky ako súčasť kompletného výrobného procesu:
- dráha pojazdu do 26 000 mm
- Zayer Thera W 26000 – jedna z najväčších frézovacích dráh pojazdu v regióne.
- dva stroje paralelne
- Thera W 26000 a 16000 – kapacita, krátke priebežné časy a spoľahlivosť.
- 30° frézovacia hlava na 0,001°
- Zložité a ťažko prístupné plochy na jedno upnutie.
- ťažké diely do 50 t
- Žeriav 2×25 t a halová infraštruktúra pre veľkorozmerné obrobky.
- DIN EN ISO 9001:2015
- Systém manažérstva kvality s dokumentovaným vedením materiálov.
- Fundus nástrojov z desaťročí

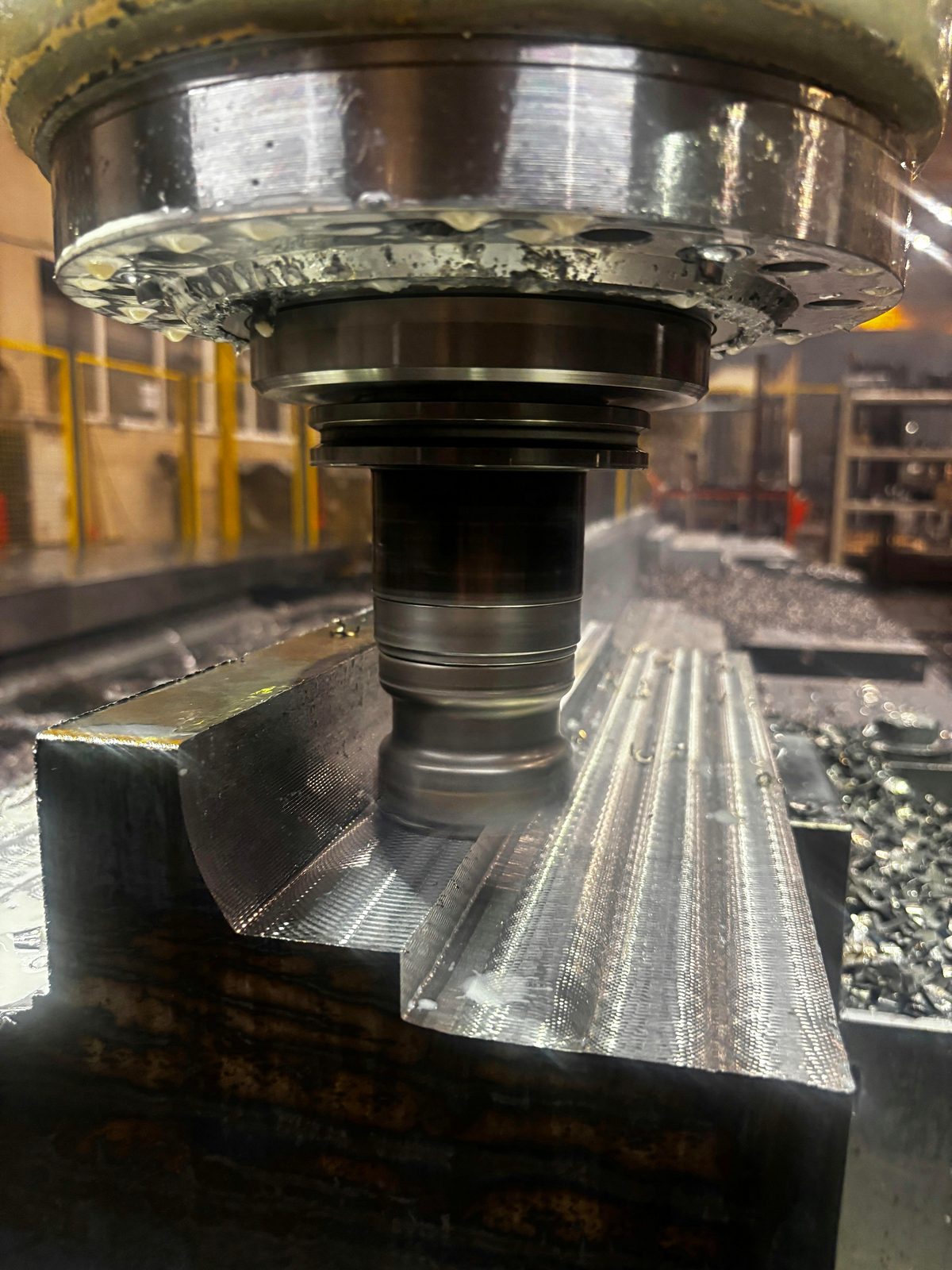

- Počas rokov rastúci fond špeciálnych nástrojov – uhlové frézovacie hlavy, špeciálne frézy a veľké čelné frézy pre zložité kontúry a veľké objemy trieskového obrábania.
- Obrábanie pre región
- Veľké frézované dielce pre výrobcov strojov a jednoúčelových strojov z regiónu Stuttgartu a Ostwürttemberg – krátke vzdialenosti v regióne, expedícia až do Rakúska a Švajčiarska.
Časté otázky k portálovému frézovaniu
Čo je portálová frézovačka?
Pri portálovej frézovačke beží frézovacia hlava v obojstranne podopretom portáli. Táto konštrukcia je obzvlášť tuhá a hodí sa na presné ťažké trieskové obrábanie veľkorozmerných a dlhých dielov na jedno upnutie.
Aké veľké môžu byť diely?
Zayer Thera W 26000 ponúka dráhy pojazdu X 26 000 · Y 5 000 · Z 3 250 mm a upínaciu plochu stola do 26,5 × 4 m; Thera W 16000 X 16 000 · Y 4 000 · Z 2 850 mm. Prostredníctvom žeriava 2×25 t sa ustavujú obrobky do 50 t.
Aké materiály sa obrábajú?
Konštrukčná oceľ S235/S355, jemnozrnná konštrukčná oceľ do S1100, Hardox 400/500 ako aj nerezová oceľ 1.4301/1.4571 a špeciálne ocele podľa výkresu. Materiálové atesty poskytujeme podľa projektu.
Vyrábate aj jednotlivé diely?
Áno. Portálové frézovanie prebieha ako zákazková výroba bez minimálnych množstiev – jednotlivé diely, prototypy a malé série rovnako, programované podľa CAD údajov alebo výkresových rozmerov.
