To Zayer Thera W-portalfræsemaskiner med 30°-svingfræsehoved – vandring op til 26.000 mm til usædvanligt lange og tunge emner op til 50 t i én opspænding, som lønproduktion i Lorch (Ostalbkreis · Stuttgart-området) uden mindstemængder.

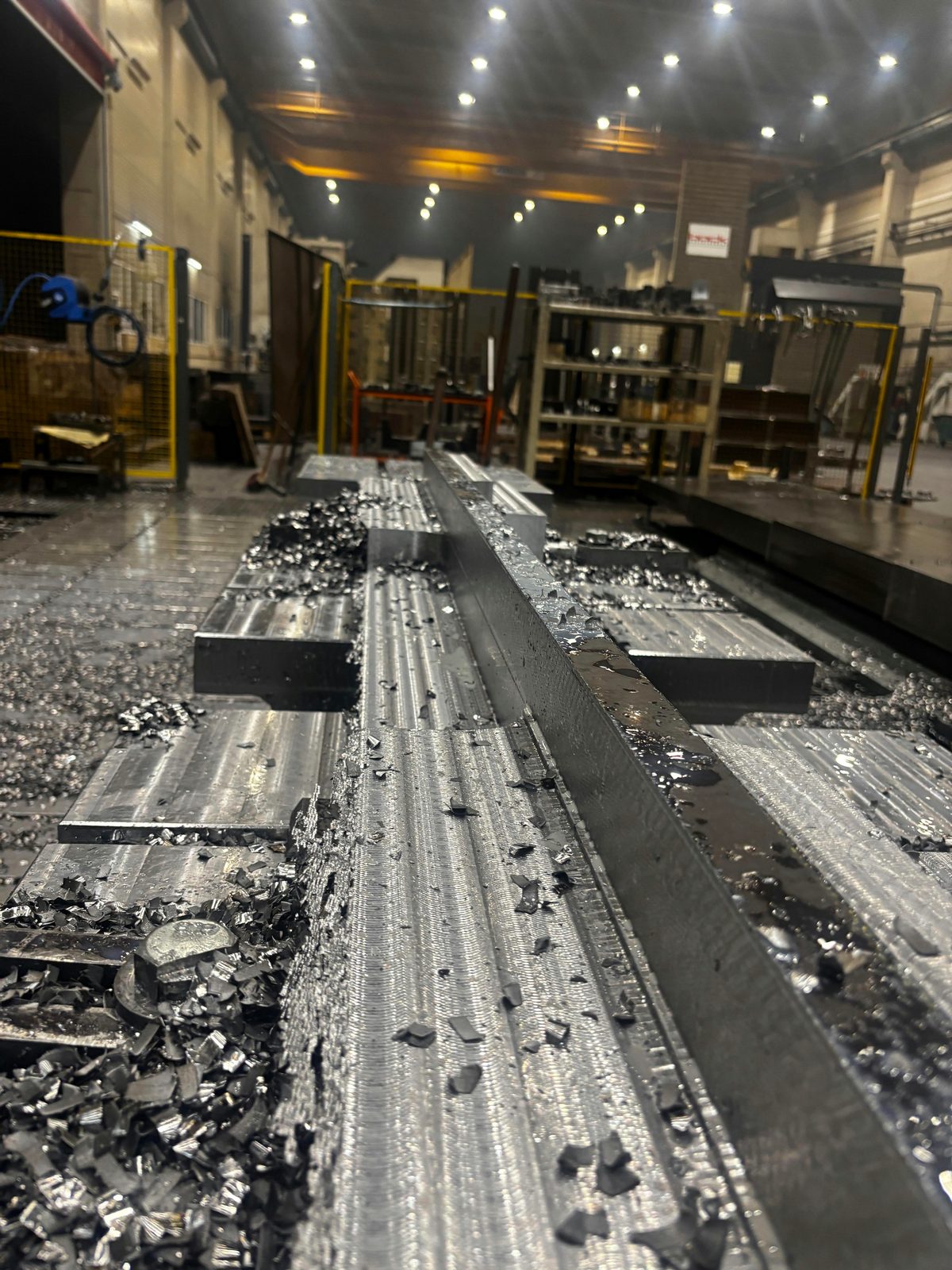

Vandring op til 26.000 mm
Zayer Thera W 26000 – X 26.000 · Y 5.000 · Z 3.250 mm. En af regionens største fræsevandringer.
To portalfræsemaskiner
Thera W 26000 og Thera W 16000 – parallel kapacitet, korte gennemløbstider og leveringssikkerhed.
30°-fræsehoved med 0,001°
Kan positioneres med 0,001° i enhver stilling – også komplekse og svært tilgængelige flader.
Tunge emner op til 50 t
2×25-t-kransystem og halinfrastruktur til emner i stort format.
Bord op til 26,5 × 4 m
Stor opspændingsflade og stiv rullebane med forspænding – stabilt og vibrationsfrit opspændt.
Stål · Hardox · rustfrit stål
Konstruktionsstål, finkornstål op til S1100, Hardox 400/500 og rustfrit stål 1.4301/1.4571.
Portalfræsning hos Bock – hvad Zayer Thera W kan
En portalfræsemaskine fører fræsehovedet i et portal, der er understøttet i begge sider – det giver maksimal stivhed til tung spåntagning af emner i stort format. Bock driver to ens byggede Zayer Thera W: Thera W 26000 med 26.000 mm vandring og Thera W 16000 med 16.000 mm vandring.

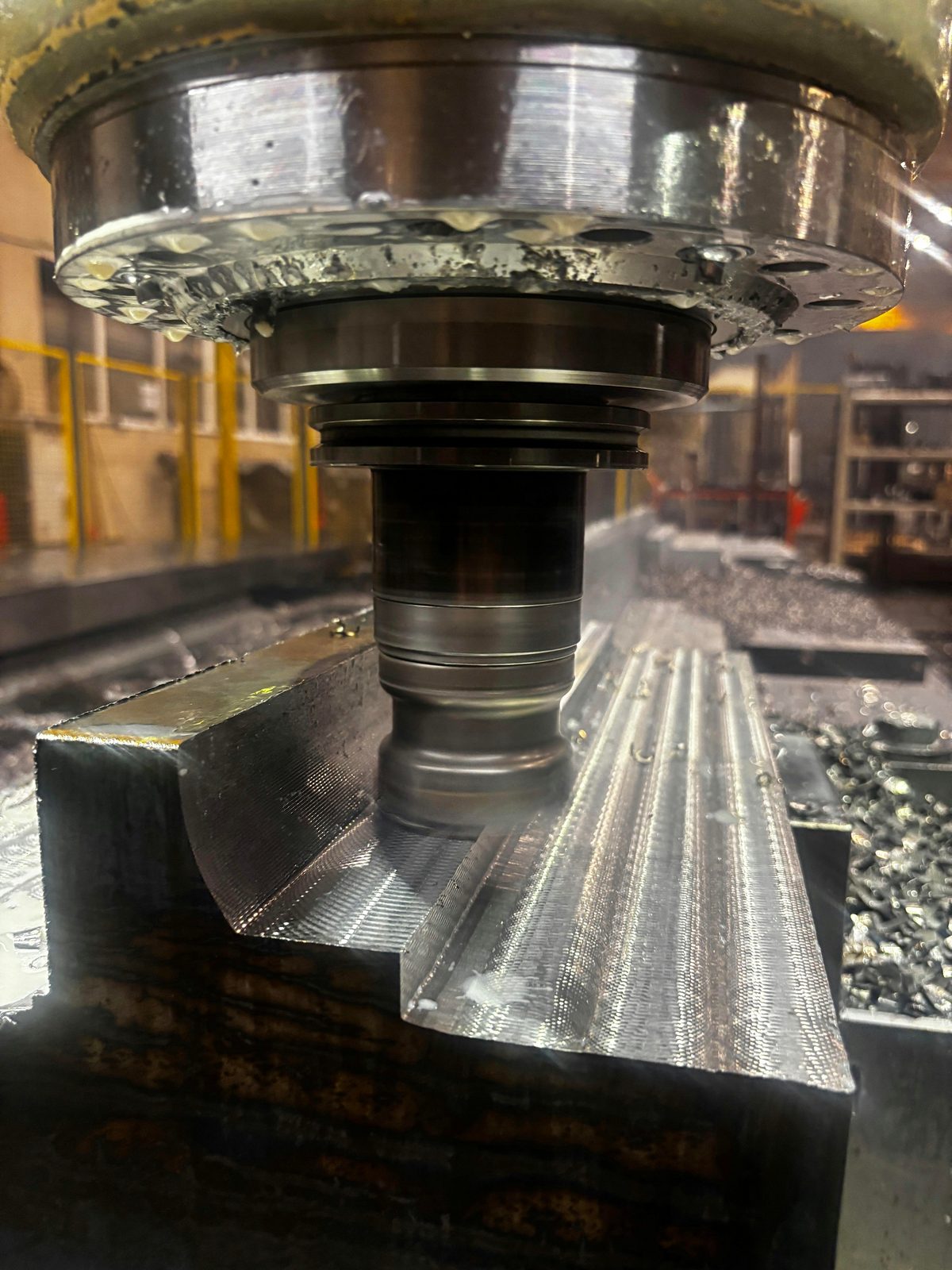

30°-fræsehovedet kan positioneres med 0,001° i enhver stilling og gør komplekse, skrå og svært tilgængelige flader tilgængelige i én opspænding. Den stabile rullebane med justerbart forspændte rullesko sikrer høj stivhed og dermed høj målnøjagtighed – også over meget lange vandringer.
To maskiner betyder reel kapacitet: parallel produktion af flere ordrer, korte gennemløbstider og driftssikkerhed for tidskritiske projekter. Der programmeres efter CAD-data eller tegningsmål – enkeltdele, prototyper og små serier på lige fod, som lønproduktion uden mindstemængder.
2×25-t-krananlægget på fabrikken muliggør sikker opstilling af tunge emner op til 50 t. Efter portalfræsningen kan emnerne gives direkte videre til borværk, svejsning, sandblæsning og lakering – alt sammen i samme virksomhed i Lorch, uden ekstern logistik mellem bearbejdningstrinnene.
Maskindata – Zayer Thera W portalfræsemaskiner
Nøgledata for de to Zayer Thera W-portalfræsemaskiner i lønproduktionen hos Bock:
| Parameter | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Vandring X (længde) | 26.000 mm | 16.000 mm |
| Vandring Y (bredde) | 5.000 mm | 4.000 mm |
| Vandring Z (højde) | 3.250 mm | 2.850 mm |
| Bordets opspændingsflade | 26.500 × 4.000 mm | 16.500 × 3.000 mm |
| Fræsehoved | 30°, kan positioneres på 0,001° i enhver stilling | 30°, kan positioneres på 0,001° i enhver stilling |
| Hovedmotor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Styring | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Føring | Rullebane med justerbar forspænding | Rullebane med justerbar forspænding |
Hvilken maskine der bearbejder dit emne, vælger vi ud fra dine krav. Konkret gennemførlighed og tolerancer vurderer vi projektspecifikt ud fra din tegning.
Typiske anvendelser af portalfræsning
Zayer Thera W-portalfræsemaskinerne hos Bock anvendes til:
- Grund- og bedplader til tung maskinbygning
- Bjælker, rammer og tværstykker til bærekonstruktioner for køretøjer og kraner

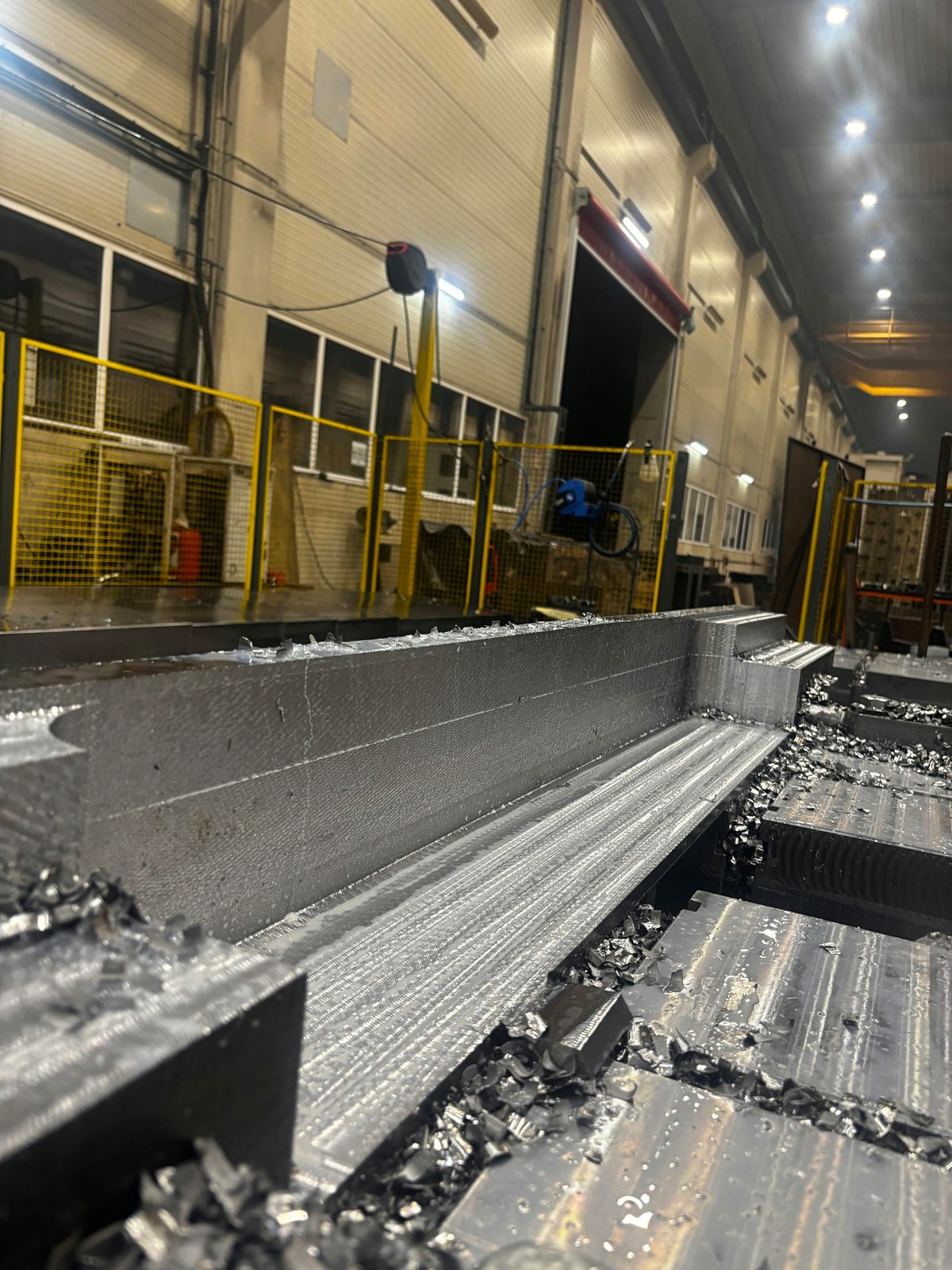

- Tunge emner med lange planflader og rækker af boringer
- Komplekst bearbejdede strukturdele til anlægs- og specialmaskinbygning
- Forbearbejdede råemner som forbearbejdningstrin til svejsekonstruktioner

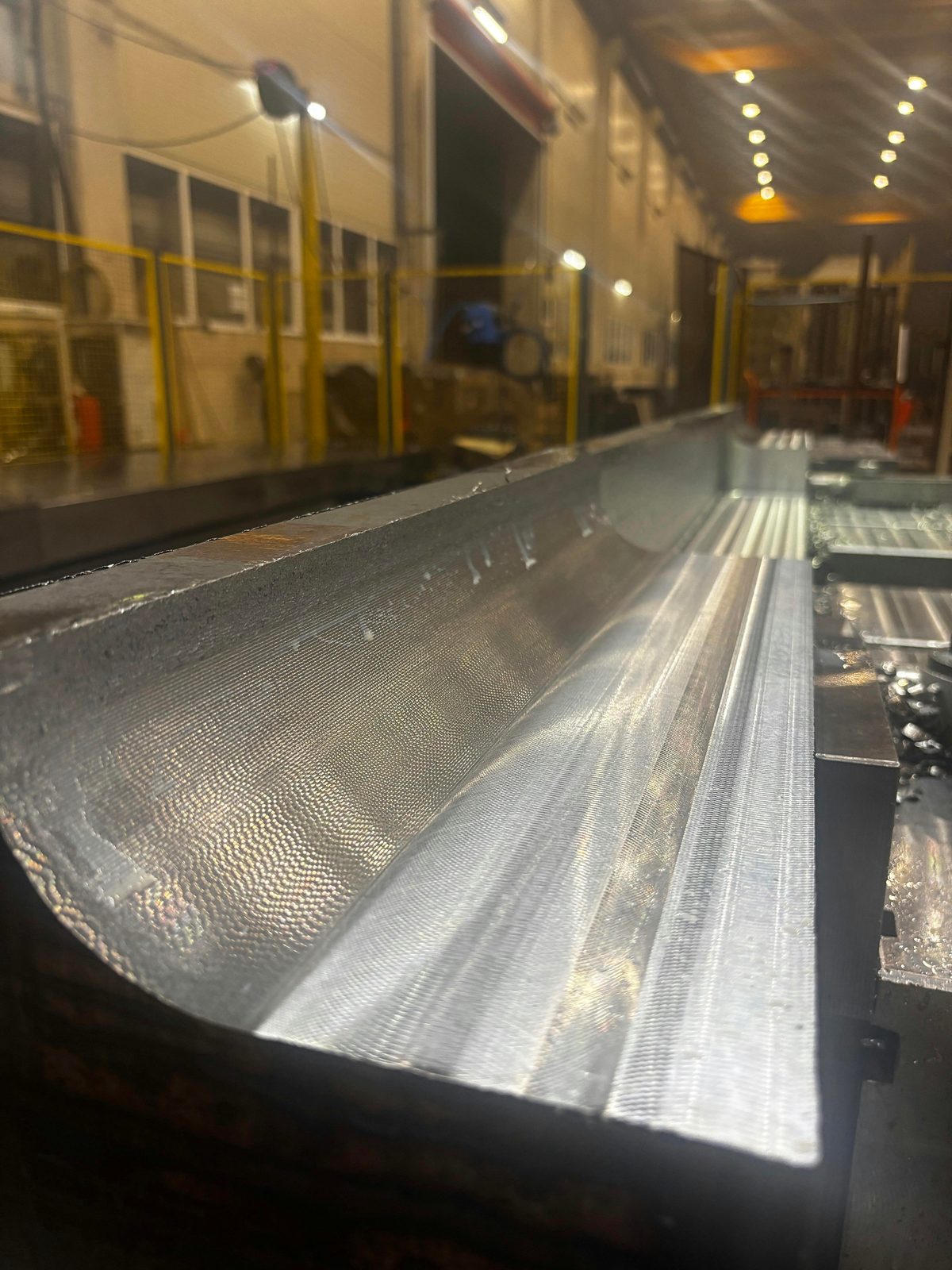

Bearbejdede emner kan svejses, blæses og lakeres i samme virksomhed. Portalfræsningen i Lorch er særligt velegnet til maskinstel, føringsbaner og strukturdele i stort format med snævre tolerancer over lange stræk – en fræsekapacitet, der sjældent findes hos sammenlignelige lønproducenter. Kvalitetsdokumentation og målprotokoller efter DIN EN ISO 9001:2015 er som standard tilgængelige.
Materialer til portalfræsning
Bock Maschinenbau GmbH anvender overvejende europæiske kvalitetsstål:
- Konstruktionsstål S235, S355
- Finkornstål op til S1100 – højstyrke, velegnet til svejsning
- Hardox 400 / 500 – slidbestandigt stål
- Rustfrit stål 1.4301, 1.4571 – korrosionsbestandigt
- Specialstål efter tegning og kundekrav
Materialecertifikater stilles til rådighed på forespørgsel eller efter projektkrav.
Portalfræsning hos Bock – dine fordele
Bock Maschinenbau driver portalfræsemaskinerne som del af en komplet produktionsproces:
- Vandring op til 26.000 mm
- Zayer Thera W 26000 – en af de største fræsevandringer i regionen.
- To maskiner parallelt
- Thera W 26000 og 16000 – kapacitet, korte gennemløbstider og driftssikkerhed.
- 30°-fræsehoved med 0,001°
- Komplekse og svært tilgængelige flader i én opspænding.
- Tunge emner op til 50 t
- 2×25-t-kran og halinfrastruktur til emner i stort format.
- DIN EN ISO 9001:2015
- Kvalitetsledelse med dokumenteret materialestyring.
- Årtiers værktøjsarsenal
- En gennem årene opbygget bestand af specialværktøjer – vinkelfræsehoveder, specialfræsere og store planfræsere til komplekse konturer og store spåntagningsvolumener.
- Spåntagning for regionen
- Store fræseemner til maskin- og specialmaskinbyggere i Stuttgart-området og Ostwürttemberg – korte afstande i regionen, forsendelse helt til Østrig og Schweiz.
Ofte stillede spørgsmål om portalfræsning
Hvad er en portalfræsemaskine?
På en portalfræsemaskine kører fræsehovedet i et portal, der er understøttet i begge sider. Denne konstruktion er særligt stiv og egner sig til præcis tung spåntagning af lange emner i stort format i én opspænding.
Hvor store må emnerne være?
Zayer Thera W 26000 har vandringer på X 26.000 · Y 5.000 · Z 3.250 mm og en opspændingsflade på bordet op til 26,5 × 4 m; Thera W 16000 X 16.000 · Y 4.000 · Z 2.850 mm. Med 2×25-t-kranen opstilles emner op til 50 t.
Hvilke materialer bearbejdes?
Konstruktionsstål S235/S355, finkornstål op til S1100, Hardox 400/500 samt rustfrit stål 1.4301/1.4571 og specialstål efter tegning. Materialecertifikater stiller vi til rådighed projektspecifikt.
Producerer I også enkeltdele?
Ja. Portalfræsningen udføres som lønproduktion uden mindstemængder – enkeltdele, prototyper og små serier på lige fod, programmeret efter CAD-data eller tegningsmål.
