Portalfresing – Zayer Thera W med kjørelengde opptil 26 m | Leieproduksjon Lorch
To Zayer Thera W portalfresemaskiner med 30° svingbart fresehode – kjørelengde opptil 26 000 mm for uvanlig lange og tunge deler opptil 50 t i én oppspenning, som leieproduksjon i Lorch (Ostalbkreis · Stuttgart-regionen) uten minsteantall.
Kjørelengde opptil 26 000 mm
Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 mm. En av regionens største kjørelengder for fresing.
To portalfresemaskiner
Thera W 26000 og Thera W 16000 – parallell kapasitet, korte gjennomløpstider og leveringspresisjon.
30°-fresehode med 0,001°
Kan posisjoneres på 0,001° i enhver stilling – også komplekse og vanskelig tilgjengelige flater.
Tunge deler opptil 50 t
2×25-t-krananlegg og hallinfrastruktur for storformatige emner.
Bord opptil 26,5 × 4 m
Stor oppspenningsflate og stiv rullebane med forspenning – stabil og vibrasjonsfri oppspenning.
Stål · Hardox · rustfritt stål
Konstruksjonsstål, finkornstål opptil S1100, Hardox 400/500 og rustfritt stål 1.4301/1.4571.
Portalfresing hos Bock – dette leverer Zayer Thera W
En portalfresemaskin fører fresehodet i et portal som er avstøttet på begge sider – det gir maksimal stivhet for tung maskinering av storformatige deler. Bock driver to like Zayer Thera W: Thera W 26000 med 26 000 mm kjørelengde og Thera W 16000 med 16 000 mm kjørelengde.

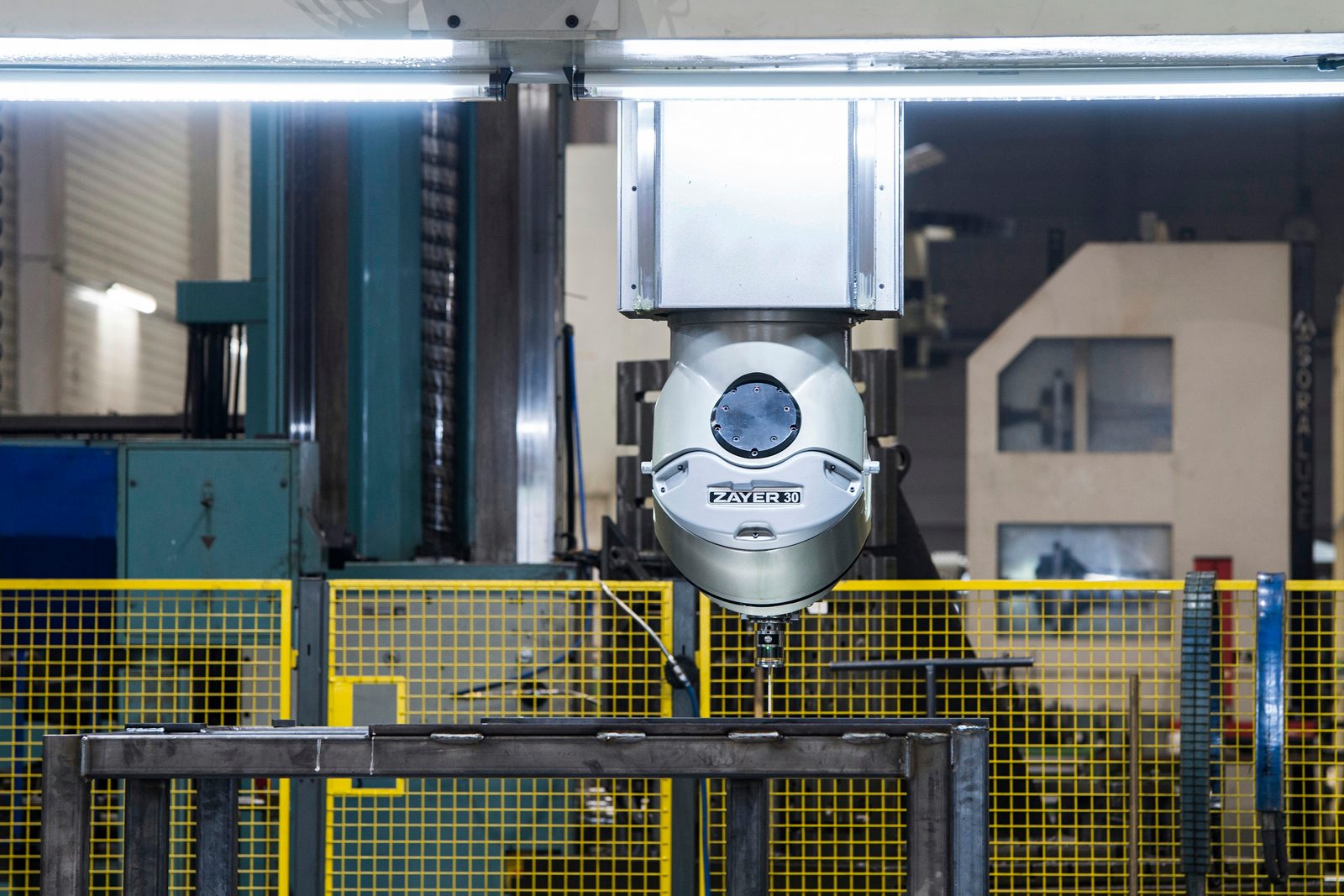

30°-fresehodet kan posisjoneres på 0,001° i enhver stilling og gir tilgang til komplekse, skrå og vanskelig tilgjengelige flater i én oppspenning. Den stabile rullebanen med justerbart forspente rulleskoer sikrer høy stivhet og dermed høy målnøyaktighet – også over svært lange kjørelengder.
To maskiner betyr reell kapasitet: parallell produksjon av flere ordrer, korte gjennomløpstider og driftssikkerhet for tidskritiske prosjekter. Programmeringen skjer etter CAD-data eller tegningsmål – enkeltdeler, prototyper og småserier på lik linje, som leieproduksjon uten minsteantall.
2×25-t-krananlegget i verket gjør det trygt å rigge tunge emner opptil 50 t. Etter portalfresingen kan delene gå direkte videre til borverk, sveising, sandblåsing og lakkering – alt i samme bedrift i Lorch, uten ekstern logistikk mellom bearbeidingstrinnene.
Maskindata – Zayer Thera W portalfresemaskiner
Nøkkeldata for de to Zayer Thera W portalfresemaskinene i leieproduksjonen hos Bock:
| Parameter | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Kjørelengde X (lengde) | 26 000 mm | 16 000 mm |
| Kjørelengde Y (bredde) | 5 000 mm | 4 000 mm |
| Kjørelengde Z (høyde) | 3 250 mm | 2 850 mm |
| Oppspenningsflate på bord | 26 500 × 4 000 mm | 16 500 × 3 000 mm |
| Freshode | 30°, kan posisjoneres til 0,001° i enhver stilling | 30°, kan posisjoneres til 0,001° i enhver stilling |
| Hovedmotor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Styring | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Føring | Rullestyring med justerbar forspenning | Rullestyring med justerbar forspenning |
Hvilken maskin som bearbeider delen din, avgjør vi ut fra kravene dine. Konkret gjennomførbarhet og toleranser vurderer vi prosjektvis ut fra tegningen din.
Typiske bruksområder for portalfresing
Zayer Thera W portalfresemaskinene hos Bock brukes til:
- Grunnplater og maskinsenger for tung maskinindustri
- Bjelker, rammer og tverrdeler for kjøretøy- og krankonstruksjoner
- Tunge deler med lange planflater og hullrekker
- Komplekst bearbeidede strukturdeler for anleggs- og spesialmaskinbygging
- Forbearbeidede råemner som forproduksjonstrinn for sveisekonstruksjoner
Bearbeidede deler kan sveises, blåses og lakkeres i samme bedrift. Portalfresingen i Lorch egner seg spesielt for storformatige maskinrammer, føringsbaner og strukturdeler med trange toleranser over lange strekk – en fresekapasitet som sjelden er tilgjengelig hos sammenlignbare leieprodusenter. Kvalitetsdokumentasjon og måleprotokoller etter DIN EN ISO 9001:2015 er tilgjengelig som standard.
Materialer for portalfresing
Bock Maschinenbau GmbH bruker hovedsakelig europeiske kvalitetsstål:
- Konstruksjonsstål S235, S355
- Finkornstål opptil S1100 – høyfast, sveisbart
- Hardox 400 / 500 – slitesterkt stål
- Rustfritt stål 1.4301, 1.4571 – korrosjonsbestandig
- Spesialstål etter tegning og kundekrav
Materialsertifikater leveres på forespørsel eller i henhold til prosjektkravene.
Portalfresing hos Bock – dine fordeler
Bock Maschinenbau driver portalfresemaskinene som del av en komplett produksjonsprosess:
- Kjørelengde opptil 26 000 mm
- Zayer Thera W 26000 – en av regionens største kjørelengder for fresing.
- To maskiner parallelt
- Thera W 26000 og 16000 – kapasitet, korte gjennomløpstider og driftssikkerhet.
- 30°-fresehode med 0,001°
- Komplekse og vanskelig tilgjengelige flater i én oppspenning.
- Tunge deler opptil 50 t
- 2×25-t-kran og hallinfrastruktur for storformatige emner.
- DIN EN ISO 9001:2015
- Kvalitetsstyring med dokumentert materialsporing.
- Verktøybeholdning bygd opp gjennom tiår
- En beholdning av spesialverktøy som har vokst gjennom år – vinkelfresehoder, spesialfresere og store planfresere for komplekse konturer og store sponvolum.
- Maskineringspartner for regionen
- Store fresedeler for maskin- og spesialmaskinbyggere fra Stuttgart-regionen og Ostwürttemberg – korte avstander i regionen, forsendelse helt til Østerrike og Sveits.
Ofte stilte spørsmål om portalfresing
Hva er en portalfresemaskin?
I en portalfresemaskin går fresehodet i et portal som er avstøttet på begge sider. Denne byggemåten er spesielt stiv og egner seg for presis tung maskinering av storformatige og lange deler i én oppspenning.
Hvor store kan delene være?
Zayer Thera W 26000 gir kjørelengder på X 26 000 · Y 5 000 · Z 3 250 mm og en bordflate opptil 26,5 × 4 m; Thera W 16000 X 16 000 · Y 4 000 · Z 2 850 mm. Med 2×25-t-kranen rigges emner opptil 50 t.
Hvilke materialer bearbeides?
Konstruksjonsstål S235/S355, finkornstål opptil S1100, Hardox 400/500 samt rustfritt stål 1.4301/1.4571 og spesialstål etter tegning. Materialsertifikater stiller vi til rådighet prosjektvis.
Produserer dere også enkeltdeler?
Ja. Portalfresingen skjer som leieproduksjon uten minsteantall – enkeltdeler, prototyper og småserier på lik linje, programmert etter CAD-data eller tegningsmål.
Kontakt
Prosjektet ditt — rett fra regionen
Send oss forespørselen din om leieproduksjon, stålkonstruksjoner eller spesialmaskinbygging — vi tar kontakt raskt.
Be om tilbud på portalfresing
Send oss tegning, materiale, mål og antall. Vi vurderer gjennomførbarheten og lager et prosjektspesifikt tilbud.
