Portalno glodanje – Zayer Thera W do 26 m radnog hoda | kooperantska proizvodnja Lorch
Dvije portalne glodalice Zayer Thera W s glodaćom glavom nagiba 30° – radni hod do 26.000 mm za izvanredno duge i teške dijelove do 50 t u jednom stezanju, kao kooperantska proizvodnja u Lorchu bez minimalnih količina.
Radni hod do 26.000 mm
Zayer Thera W 26000 – X 26.000 · Y 5.000 · Z 3.250 mm. Jedan od najvećih glodaćih radnih hodova u regiji.
Dvije portalne glodalice
Thera W 26000 i Thera W 16000 – paralelni kapacitet, kratka protočna vremena i poštivanje rokova.

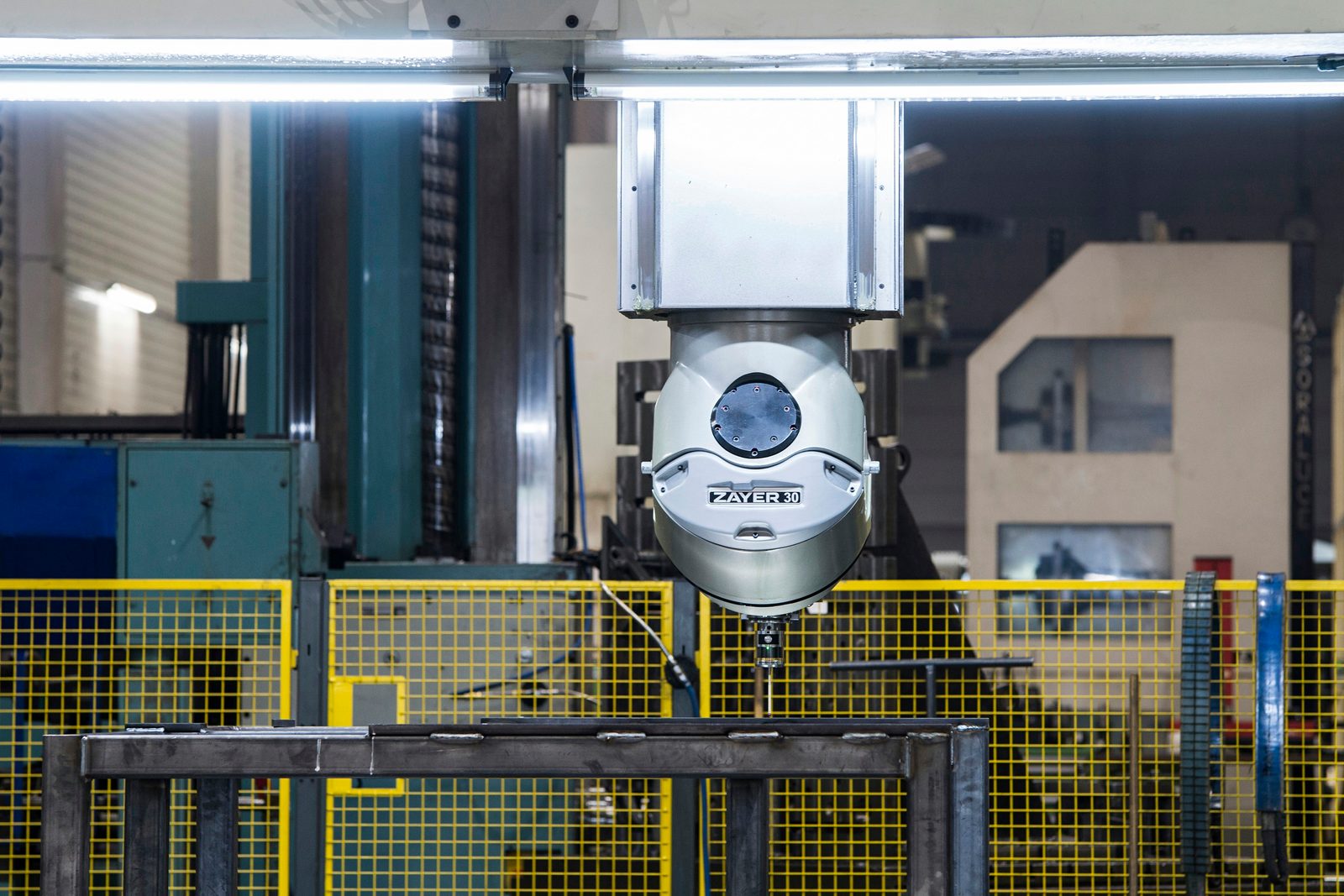

Glodaća glava 30° na 0,001°
Pozicioniranje u svakom položaju na 0,001° – i za složene te teško dostupne površine.
Teški dijelovi do 50 t
Sustav dizalica 2×25 t i infrastruktura hale za velikoformatne obratke.
Stol do 26,5 × 4 m
Velika stezna površina i kruta valjkasta staza s prednaprezanjem – stabilno i bez vibracija stegnuto.
Čelik · Hardox · nehrđajući čelik
Konstrukcijski čelik, sitnozrnati konstrukcijski čelik do S1100, Hardox 400/500 i nehrđajući čelik 1.4301/1.4571.
Portalno glodanje u Bocku – što postiže Zayer Thera W
Portalna glodalica vodi glodaću glavu u obostrano poduprtom portalu – to daje maksimalnu krutost za tešku obradu odvajanjem čestica velikoformatnih dijelova. Bock upravlja dvjema istovjetnim glodalicama Zayer Thera W: Thera W 26000 s radnim hodom 26.000 mm i Thera W 16000 s radnim hodom 16.000 mm.
Glodaća glava od 30° može se pozicionirati u svakom položaju na 0,001° i čini složene, kose i teško dostupne površine dostupnima u jednom stezanju. Stabilna valjkasta staza s podesivo prednapregnutim valjkastim papučama osigurava visoku krutost i time visoku dimenzijsku točnost – i preko vrlo dugih radnih hodova.
Dva stroja znače stvarni kapacitet: paralelna proizvodnja više naloga, kratka protočna vremena i sigurnost od zastoja za projekte vezane uz rokove. Programira se prema CAD podacima ili dimenzijama s crteža – pojedinačni dijelovi, prototipovi i male serije jednako, kao kooperantska proizvodnja bez minimalnih količina.
Sustav dizalica 2×25 t u pogonu omogućuje sigurno pripremanje teških obradaka do 50 t. Nakon portalnog glodanja dijelovi se mogu izravno proslijediti na horizontalnu bušilicu, zavarivanje, pjeskarenje i lakiranje – sve u istom pogonu u Lorchu, bez vanjske logistike između obradnih koraka.
Podaci o strojevima – portalne glodalice Zayer Thera W
Ključni podaci dviju portalnih glodalica Zayer Thera W u kooperantskoj proizvodnji kod Bocka:
| Parametar | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Hod X (duljina) | 26.000 mm | 16.000 mm |
| Hod Y (širina) | 5.000 mm | 4.000 mm |
| Hod Z (visina) | 3.250 mm | 2.850 mm |
| Stezna površina stola | 26.500 × 4.000 mm | 16.500 × 3.000 mm |
| Glodaća glava | 30°, pozicioniranje u svakom položaju na 0,001° | 30°, pozicioniranje u svakom položaju na 0,001° |
| Glavni motor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Upravljanje | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Vodilica | Valjkasta staza s podesivim prednaprezanjem | Valjkasta staza s podesivim prednaprezanjem |
Koji će stroj obraditi vaš dio, raspoređujemo prema vašim zahtjevima. Konkretnu izvedivost i tolerancije provjeravamo za svaki projekt na temelju vašeg crteža.
Tipične primjene portalnog glodanja
Portalne glodalice Zayer Thera W kod Bocka koriste se za:
- Temeljne ploče i postolja strojeva za tešku strojogradnju
- Nosače, okvire i poprečne dijelove za vozne i dizalične nosive sklopove
- Teške dijelove s dugim plošnim površinama i nizovima provrta
- Složeno obrađene strukturne dijelove za proizvodnju postrojenja i specijalnih strojeva
- Predobrađene sirovce kao predstupanj proizvodnje za zavarene konstrukcije
Obrađeni dijelovi mogu se u istom pogonu zavarivati, pjeskariti i lakirati. Portalno glodanje u Lorchu posebno je prikladno za velikoformatna postolja strojeva, vodilice i strukturne dijelove s uskim tolerancijama na velikim duljinama – kapacitet glodanja koji je u usporedivim pogonima kooperantske proizvodnje rijetko dostupan. Dokumentacija kvalitete i mjerni protokoli prema DIN EN ISO 9001:2015 standardno su dostupni.
Materijali za portalno glodanje
Bock koristi pretežno europske kvalitetne čelike:
- Konstrukcijski čelik S235, S355 – Standardni konstrukcijski čelik
- Sitnozrnati konstrukcijski čelik do S1100 – visokočvrsti, pogodan za zavarivanje
- Hardox 400 / 500 – čelik otporan na trošenje za opterećene komponente
- Nehrđajući čelik 1.4301, 1.4571 – otporan na koroziju
- Posebni čelici prema nacrtu i specifikaciji kupca
Materijalni atesti osiguravaju se na upit ili prema zahtjevu projekta.
Pregled usluga kooperantske proizvodnje i čeličnih konstrukcija
Impresije s portalnog glodanja

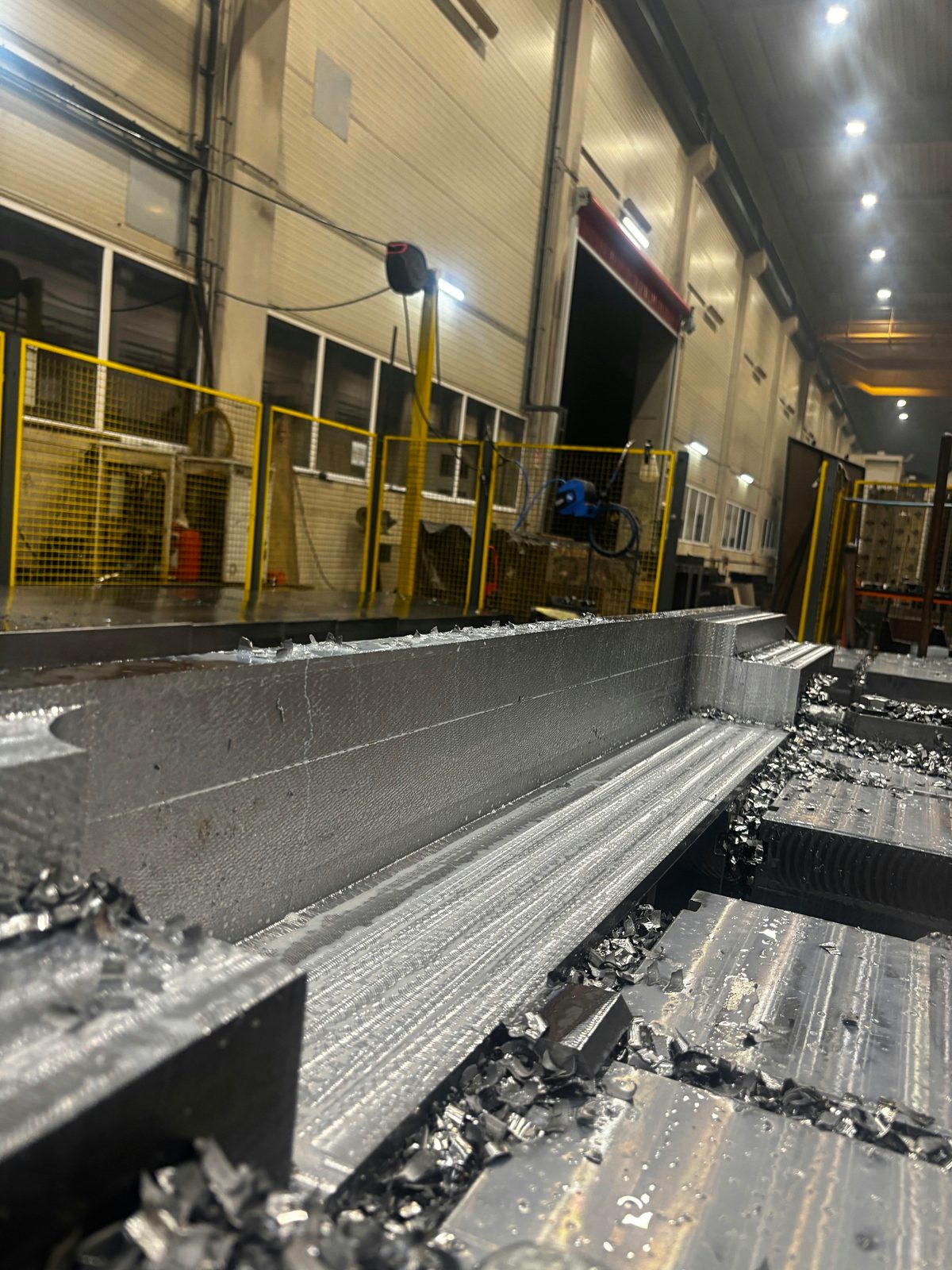

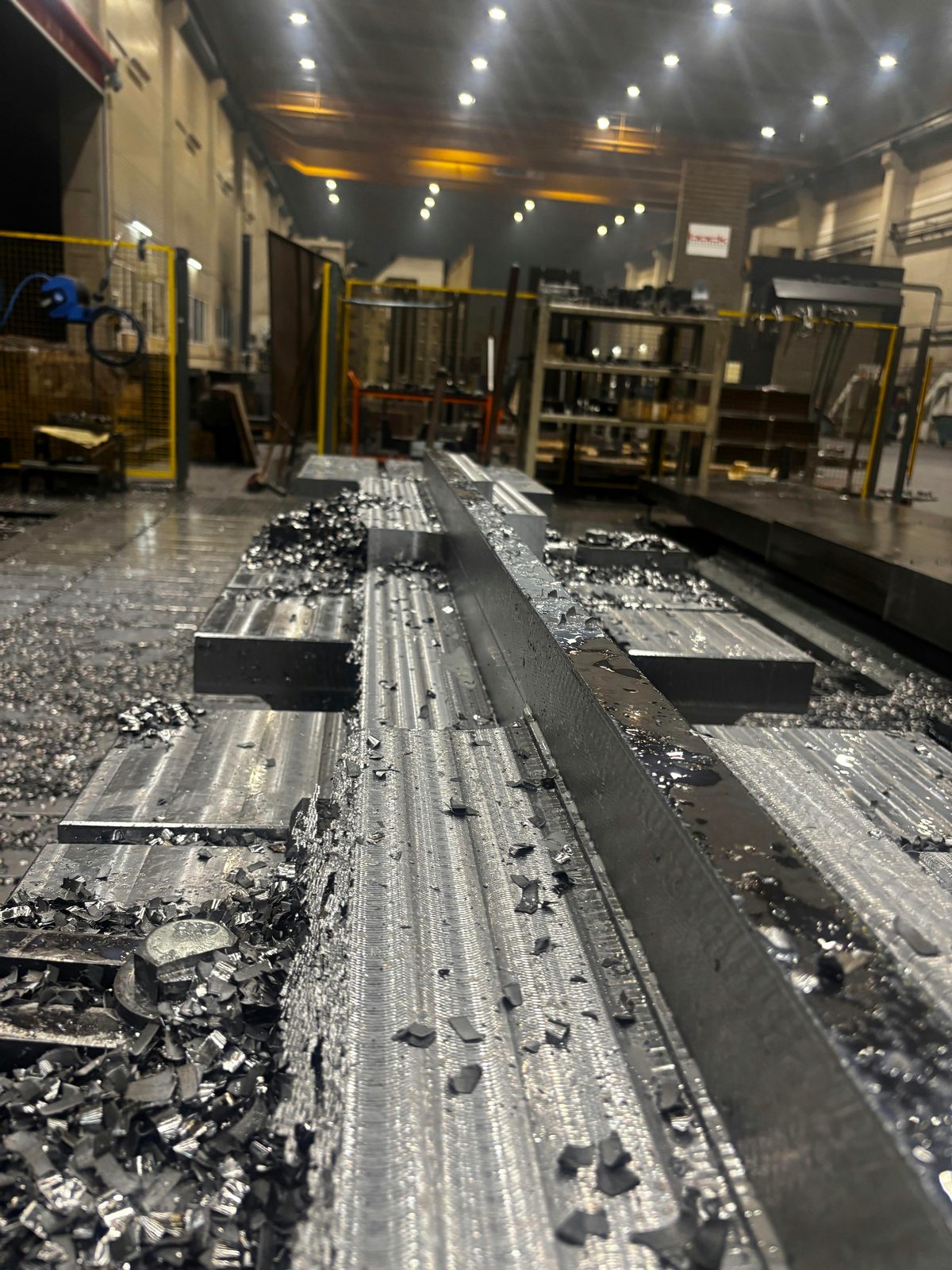

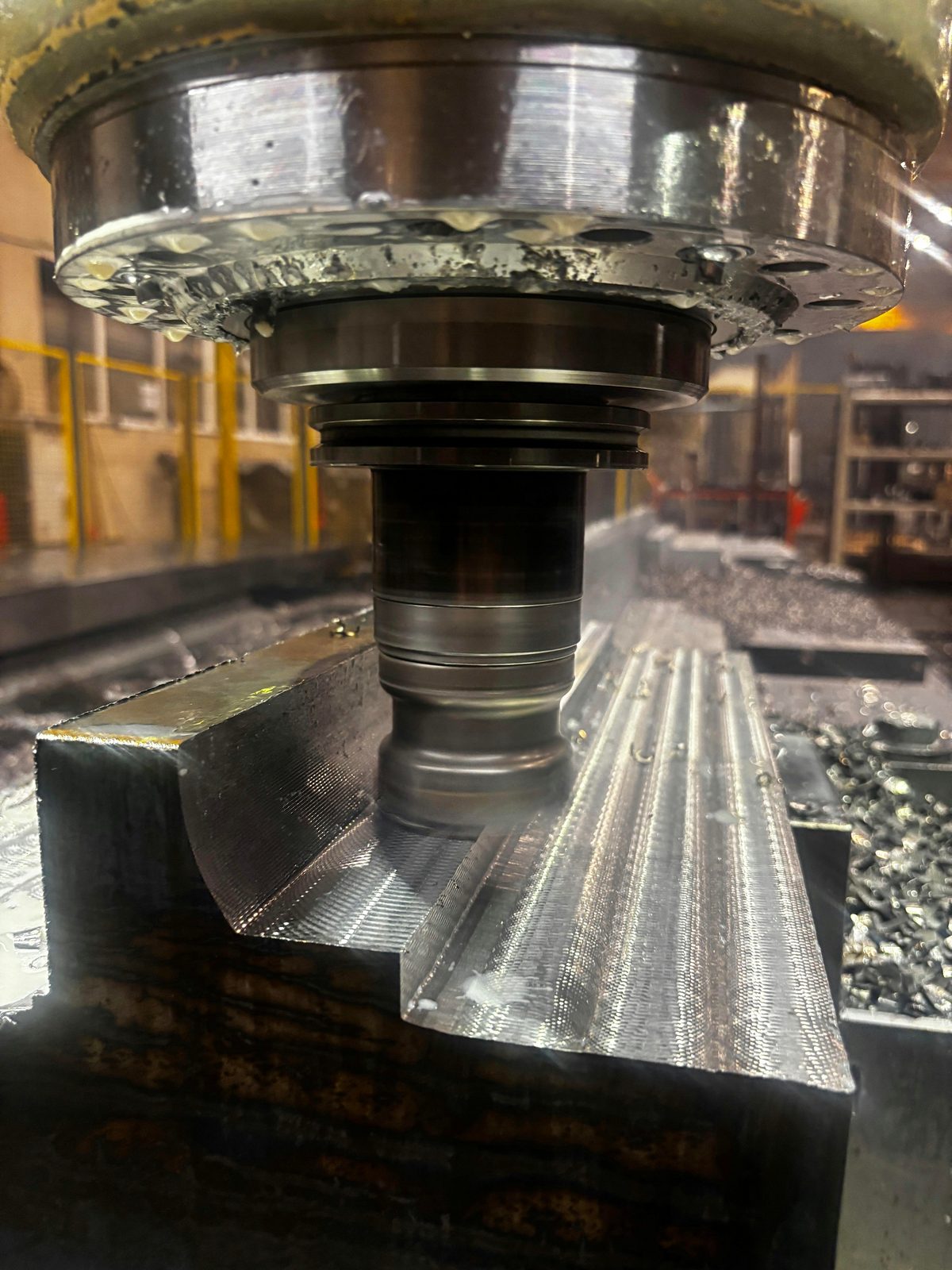

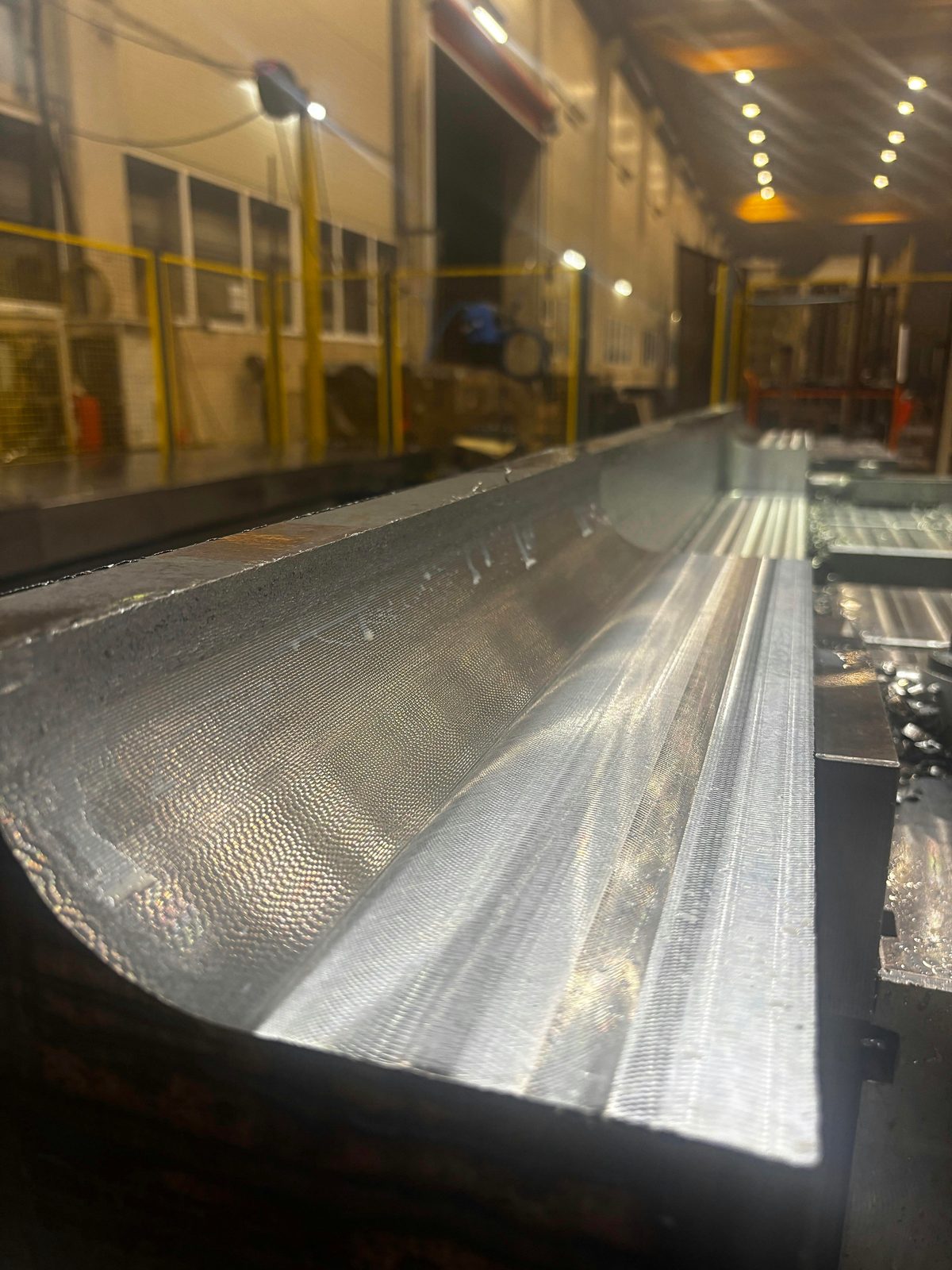

Prave snimke s naših strojeva Zayer Thera W u Lorchu – od glodaće glave u rezu i dugog dijela u stezanju do svježe glodane dosjedne površine, zavarenog okvira stroja, bušenja nosive konstrukcije i usporedbe veličine koja odmah pokazuje dimenzije.
Portalno glodanje u Bocku – vaše prednosti
Bock Maschinenbau upravlja portalnim glodalicama kao dijelom cjelovitog proizvodnog procesa:
- Radni hod do 26.000 mm
- Zayer Thera W 26000 – jedan od najvećih glodaćih radnih hodova u regiji.
- Dva stroja paralelno
- Thera W 26000 i 16000 – kapacitet, kratka protočna vremena i sigurnost od zastoja.
- Glodaća glava 30° na 0,001°
- Složene i teško dostupne površine u jednom stezanju.
- Teški dijelovi do 50 t
- Dizalica 2×25 t i infrastruktura hale za velikoformatne obratke.
- DIN EN ISO 9001:2015
- Sustav upravljanja kvalitetom s dokumentiranim upravljanjem materijalom.
- Fundus alata izgrađen kroz desetljeća
- Tijekom godina izrastao fond specijalnih i posebnih alata – kutne glodaće glave, specijalne glodalice i velike čeone glodalice za složene konture i velike volumene odvajanja čestica.
Veliki glodani dijelovi za proizvođače strojeva i specijalnih strojeva iz regije Stuttgart i Ostwürttemberga – kratki putovi u regiji, isporuka sve do Austrije i Švicarske.
Česta pitanja o portalnom glodanju
Što je portalna glodalica?
Kod portalne glodalice glodaća glava kreće se u obostrano poduprtom portalu. Ta je izvedba posebno kruta i prikladna za preciznu tešku obradu odvajanjem čestica velikoformatnih i dugih dijelova u jednom stezanju.
Koliko veliki smiju biti dijelovi?
Zayer Thera W 26000 nudi radne hodove X 26.000 · Y 5.000 · Z 3.250 mm i steznu površinu stola do 26,5 × 4 m; Thera W 16000 X 16.000 · Y 4.000 · Z 2.850 mm. Dizalicom 2×25 t pripremaju se obratci do 50 t.
Koji se materijali obrađuju?
Konstrukcijski čelik S235/S355, sitnozrnati konstrukcijski čelik do S1100, Hardox 400/500 te nehrđajući čelik 1.4301/1.4571 i specijalni čelici prema crtežu. Materijalne ateste osiguravamo prema projektu.
Izrađujete li i pojedinačne dijelove?
Da. Portalno glodanje odvija se kao kooperantska proizvodnja bez minimalnih količina – pojedinačni dijelovi, prototipovi i male serije jednako, programirano prema CAD podacima ili dimenzijama s crteža.
Kontakt
Zatražite portalno glodanje
Pošaljite nam crtež, materijal, duljinu dijela, masu i količinu. Duge dijelove glodamo u jednom stezanju – kao zasebnu narudžbu glodanja ili zajedno sa zavarenom konstrukcijom iz vlastite proizvodnje.
