Portalno frezanje – Zayer Thera W do 26 m pomika | Kooperantska proizvodnja Lorch
Dva portalna frezalna stroja Zayer Thera W s 30°-nagibno frezalno glavo – pomik do 26.000 mm za izjemno dolge in težke sestavne dele do 50 t v eni vpetji, kot kooperantska proizvodnja v kraju Lorch brez minimalnih količin.
Pomik do 26.000 mm

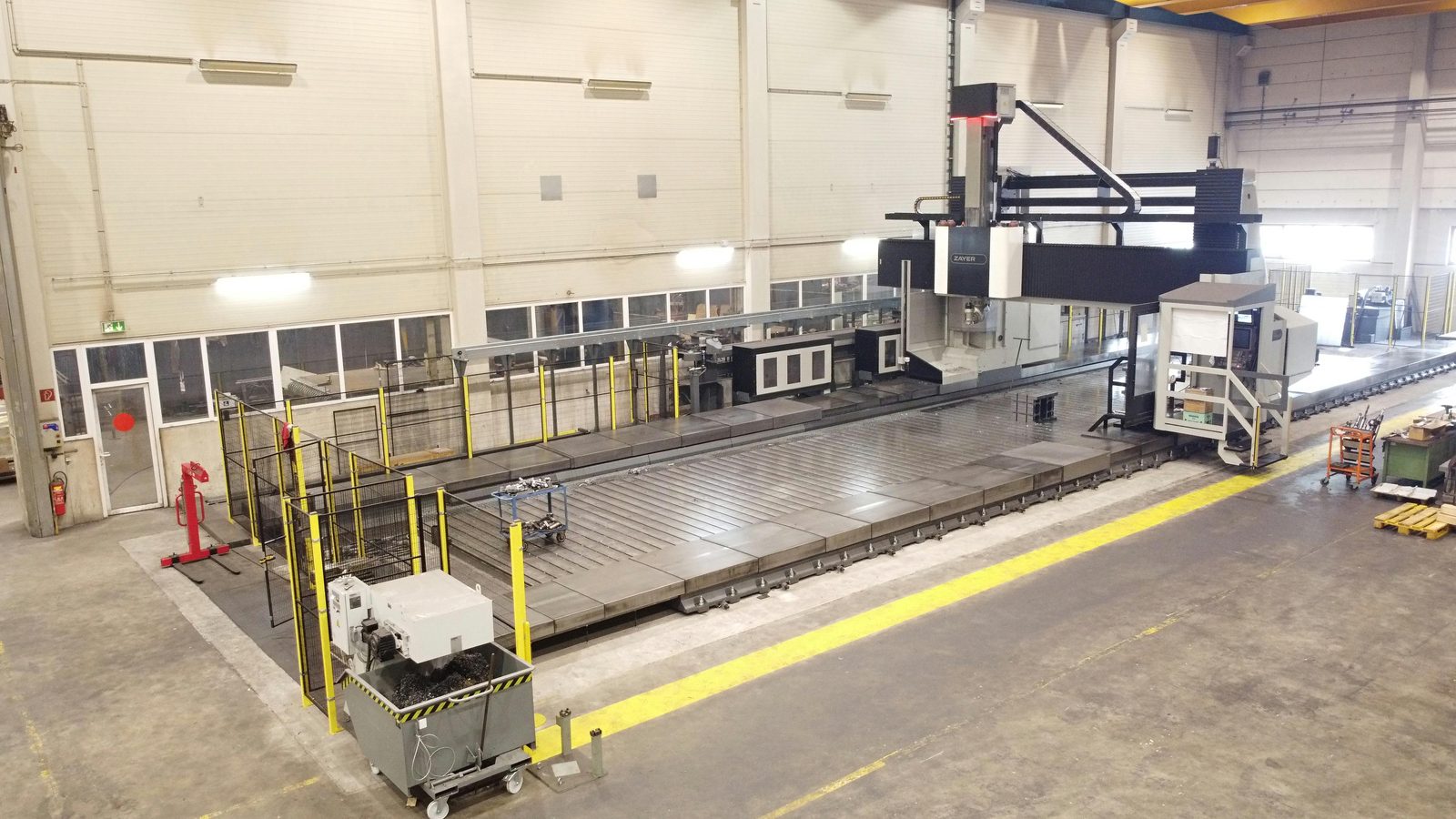

Zayer Thera W 26000 – X 26.000 · Y 5.000 · Z 3.250 mm. Eden največjih frezalnih pomikov v regiji.
Dva portalna frezalna stroja

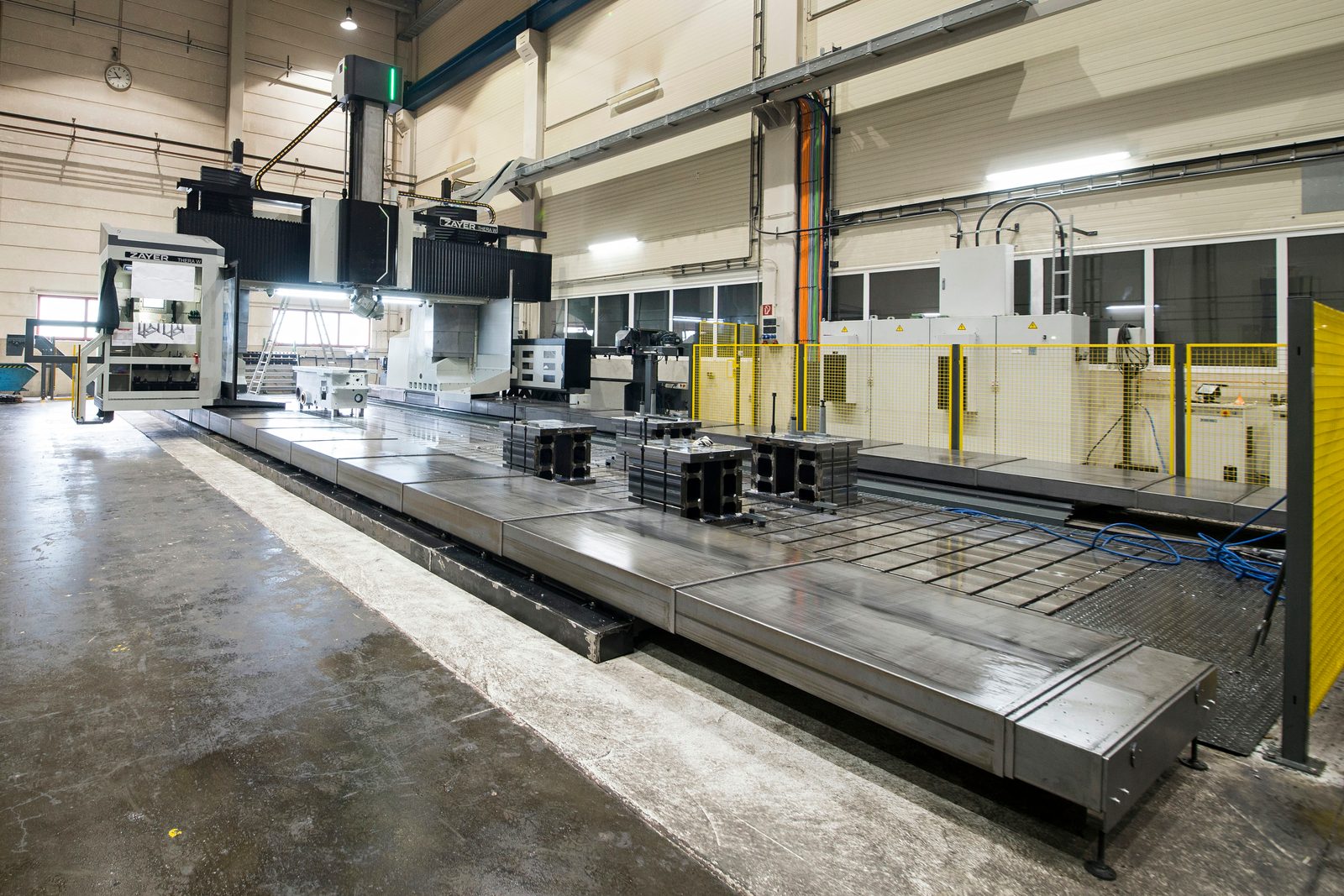

Thera W 26000 in Thera W 16000 – vzporedna zmogljivost, kratki pretočni časi in točnost rokov.
30°-frezalna glava na 0,001°
V vsakem položaju nastavljiva na 0,001° – tudi kompleksne in težko dostopne površine.
Težki deli do 50 t
Žerjavni sistem 2×25 t in infrastruktura hale za velikoformatne obdelovance.
Miza do 26,5 × 4 m
Velika vpenjalna površina in toga valjčna proga s prednapetjem – stabilno in brez vibracij vpeto.
Jeklo · Hardox · nerjavno jeklo
Konstrukcijsko jeklo, drobnozrnato konstrukcijsko jeklo do S1100, Hardox 400/500 in nerjavno jeklo 1.4301/1.4571.
Portalno frezanje pri Bock – zmogljivost strojev Zayer Thera W
Portalni frezalni stroj vodi frezalno glavo v obojestransko podprtem portalu – to zagotavlja največjo togost za težko odrezovanje velikoformatnih sestavnih delov. Bock upravlja dva enaka stroja Zayer Thera W: Thera W 26000 s pomikom 26.000 mm in Thera W 16000 s pomikom 16.000 mm.

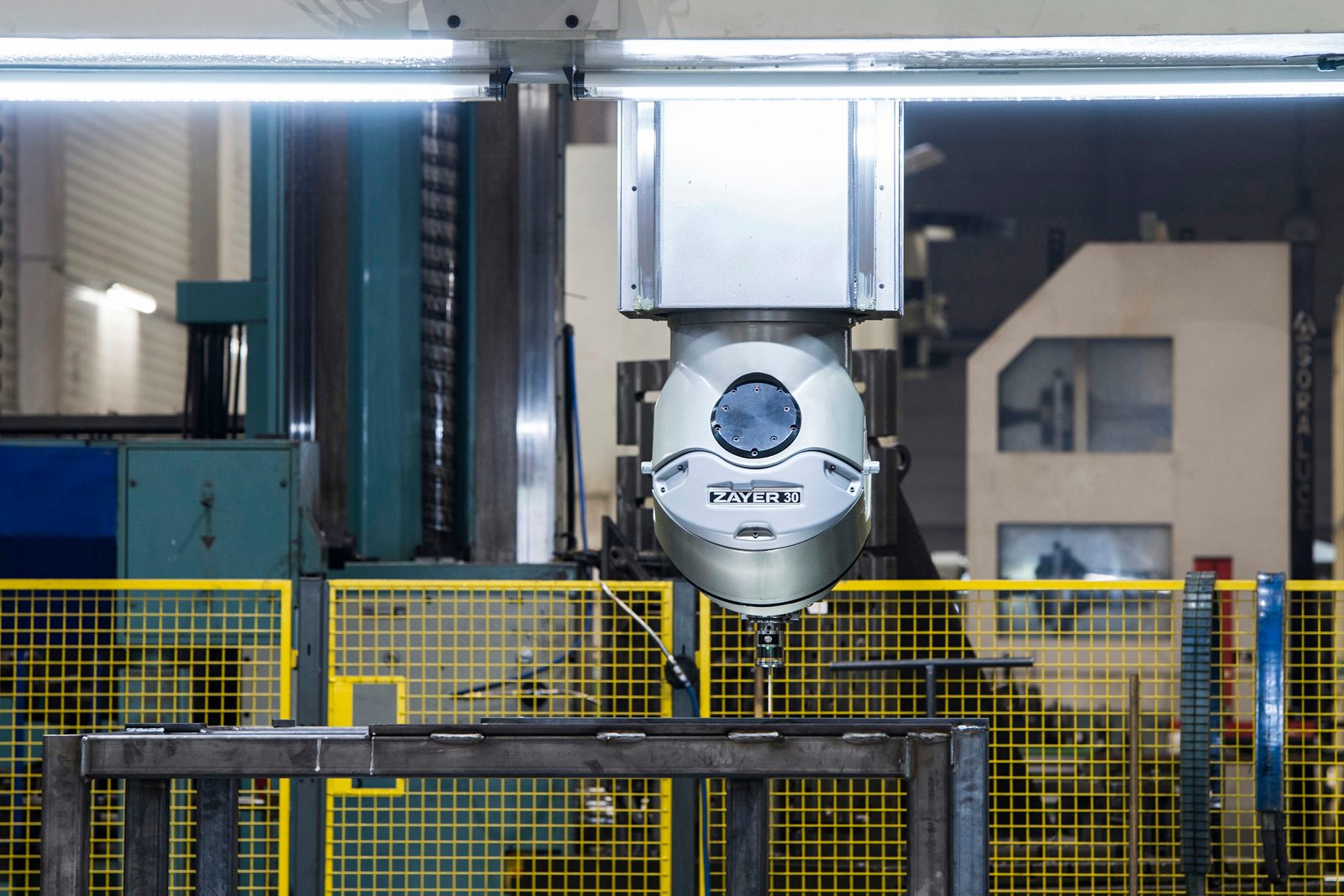

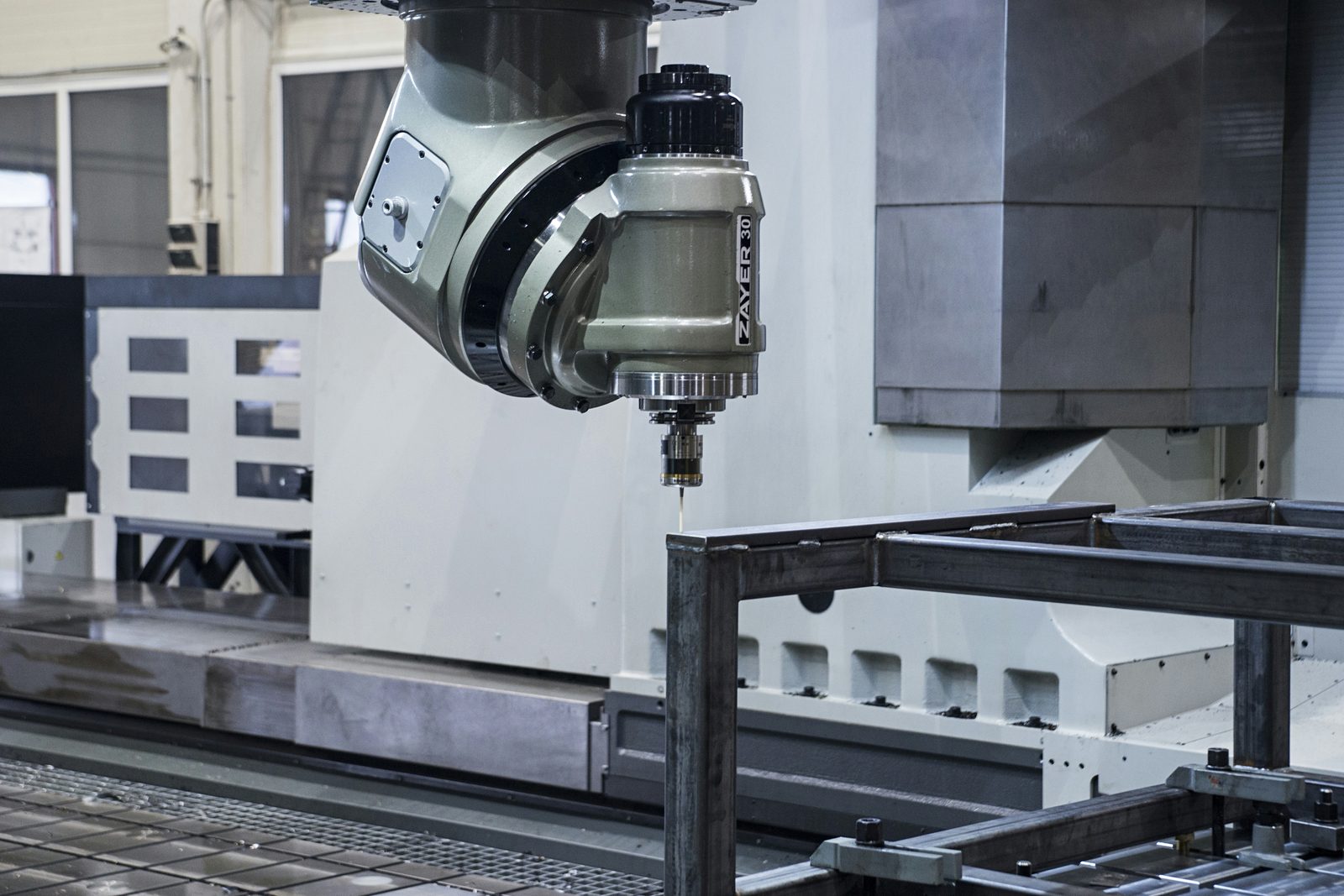

30°-frezalna glava je v vsakem položaju nastavljiva na 0,001° in omogoča obdelavo kompleksnih, poševnih in težko dostopnih površin v eni vpetji. Stabilna valjčna proga z nastavljivo prednapetimi valjčnimi čevlji zagotavlja visoko togost in s tem visoko dimenzijsko natančnost – tudi na zelo dolgih pomikih.
Dva stroja pomenita resnično zmogljivost: vzporedna izdelava več naročil, kratki pretočni časi in odpornost na izpade za časovno vezane projekte. Programiranje poteka po podatkih CAD ali merah z risbe – enakovredno posamezni deli, prototipi in male serije, kot kooperantska proizvodnja brez minimalnih količin.
Žerjavna proga 2×25 t v obratu omogoča varno pripravo težkih obdelovancev do 50 t. Po portalnem frezanju je mogoče sestavne dele neposredno predati na vrtalni stroj, v varjenje, peskanje in lakiranje – vse v istem obratu v kraju Lorch, brez zunanje logistike med obdelovalnimi koraki.
Podatki strojev – portalni frezalni stroji Zayer Thera W
Ključni podatki dveh portalnih frezalnih strojev Zayer Thera W v kooperantski proizvodnji pri Bock:
| Parameter | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| Hod X (dolžina) | 26.000 mm | 16.000 mm |
| Hod Y (širina) | 5.000 mm | 4.000 mm |
| Hod Z (višina) | 3.250 mm | 2.850 mm |
| Vpenjalna površina mize | 26.500 × 4.000 mm | 16.500 × 3.000 mm |
| Frezalna glava | 30°, v vsakem položaju nastavljiva na 0,001° | 30°, v vsakem položaju nastavljiva na 0,001° |
| Glavni motor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Krmilje | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Vodilo | Valjčna proga z nastavljivim prednapetjem | Valjčna proga z nastavljivim prednapetjem |
Kateri stroj bo obdelal vaš sestavni del, določimo skladno z vašimi zahtevami. Konkretno izvedljivost in tolerance preverimo za vsak projekt posebej na podlagi vaše risbe.
Tipične uporabe portalnega frezanja
Portalni frezalni stroji Zayer Thera W pri Bock se uporabljajo za:
- Osnovne plošče in postelje strojev za izdelavo težkih strojev
- Nosilce, okvirje in prečne dele za vozila in nosilne naprave žerjavov
- Težke dele z dolgimi ravnimi površinami in vrstami izvrtin
- Kompleksno obdelane strukturne dele za izdelavo naprav in posebnih strojev
- Predobdelane surovce kot predizdelovalno stopnjo za varjene konstrukcije
Obdelane sestavne dele je mogoče v istem obratu variti, peskati in lakirati. Portalno frezanje v kraju Lorch je še posebej primerno za velikoformatna ogrodja strojev, vodila in strukturne dele s tesnimi tolerancami na dolgih razdaljah – frezalna zmogljivost, ki je v primerljivih kooperantskih obratih redko na voljo. Kakovostna dokumentacija in merilni protokoli po DIN EN ISO 9001:2015 so standardno na voljo.
Materiali za portalno frezanje
Bock uporablja pretežno evropska kakovostna jekla:
- Konstrukcijsko jeklo S235, S355 – Standardno konstrukcijsko jeklo
- Drobnozrnato jeklo do S1100 – visokotrdnostno, varivo
- Hardox 400 / 500 – Obrabno obstojno jeklo za obremenjene komponente
- Nerjavno jeklo 1.4301, 1.4571 – korozijsko odporno
- Posebna jekla po risbi in zahtevah stranke
Materialna potrdila se zagotovijo na zahtevo ali glede na projektne zahteve.
Pregled storitev kooperantske proizvodnje in jeklenih konstrukcij
Vtisi s portalnega frezanja

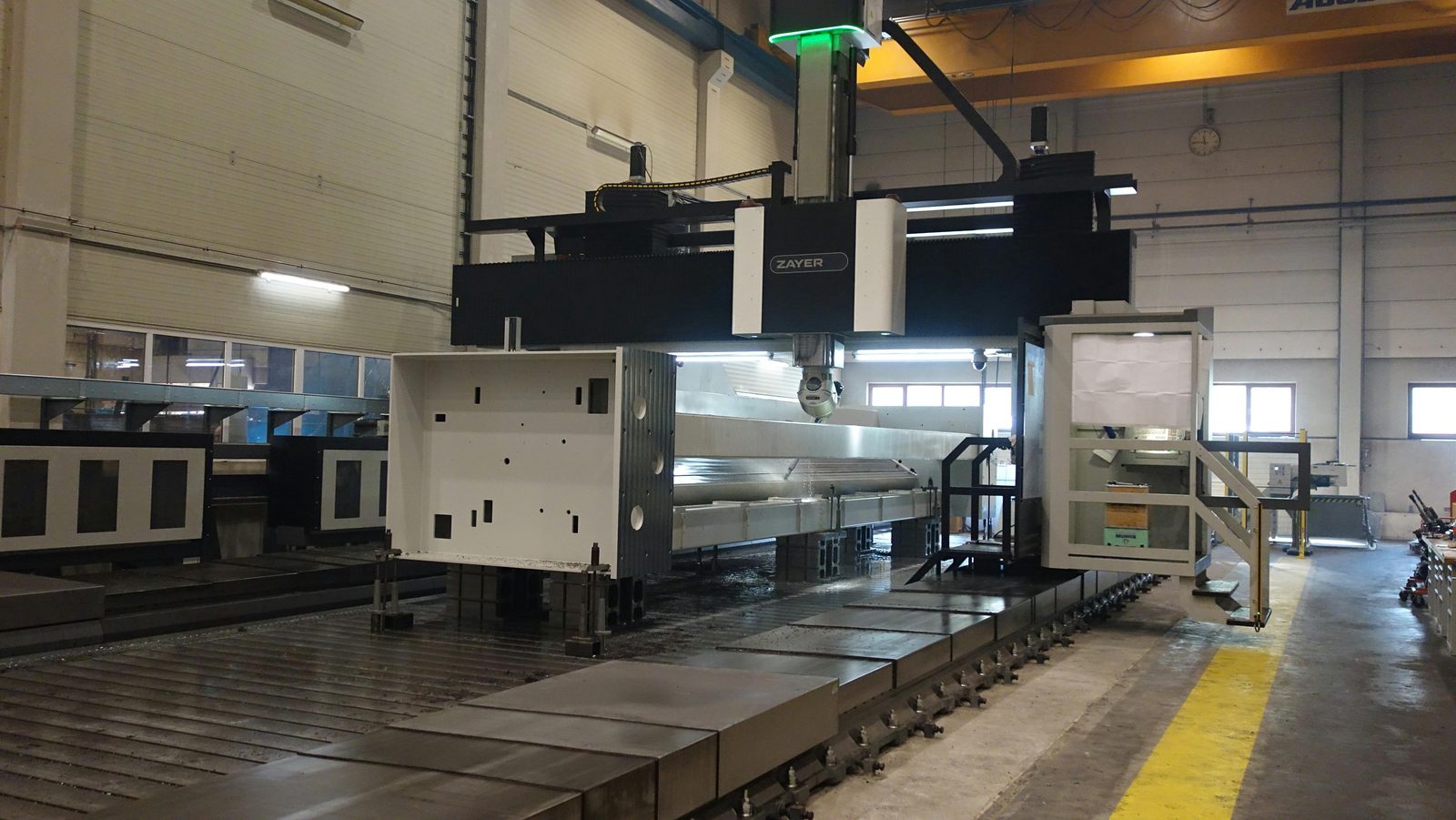

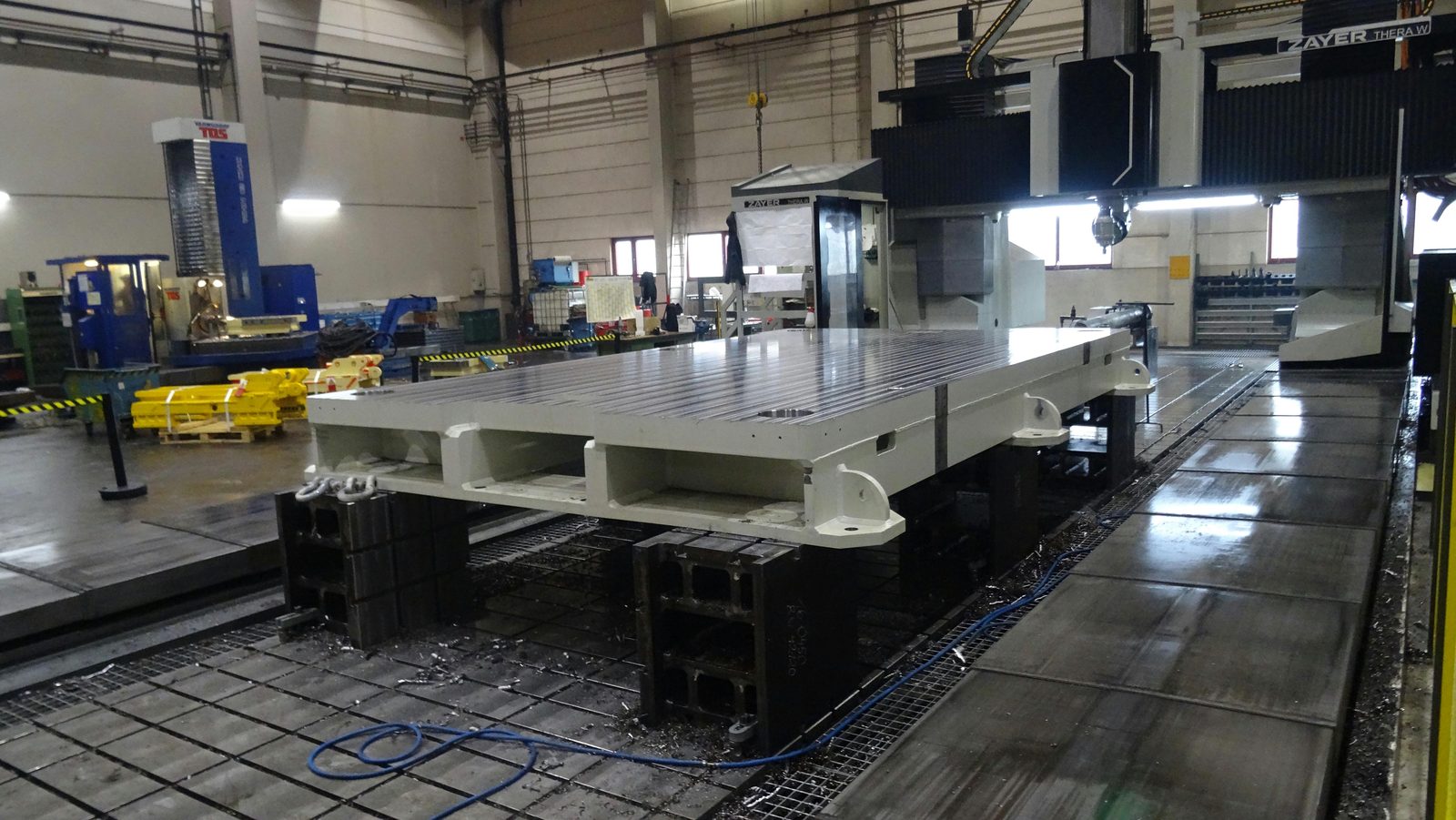

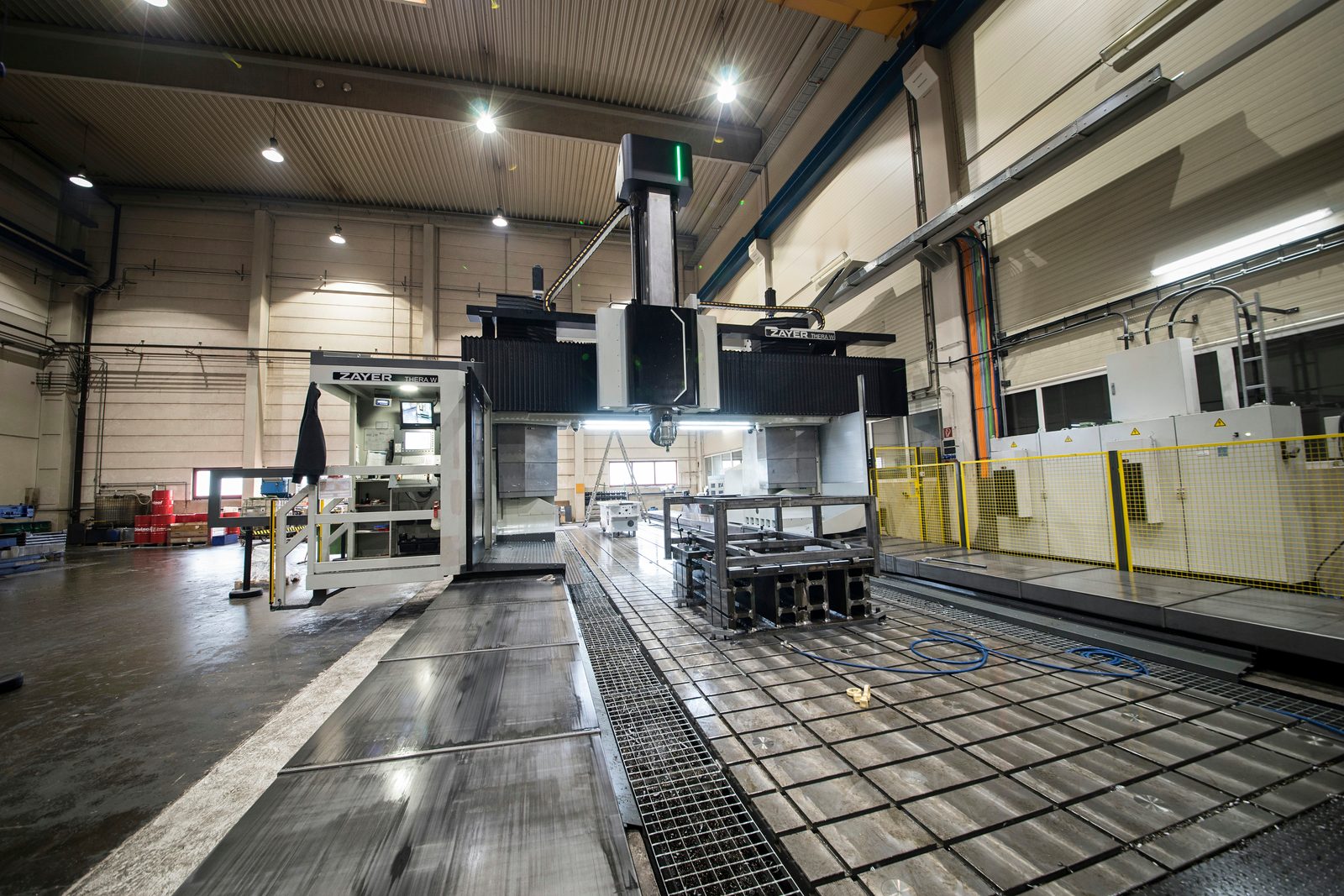

Resnični posnetki z naših strojev Zayer Thera W v Lorchu – od rezkalne glave med rezom in dolgega kosa v vpetju do sveže rezkane nalegalne površine, varjenega okvirja stroja, vrtanja nosilne konstrukcije in primerjave velikosti, ki dimenzije pokaže takoj.
Portalno frezanje pri Bock – vaše prednosti
Bock Maschinenbau upravlja portalne frezalne stroje kot del celovitega proizvodnega procesa:
- Pomik do 26.000 mm
- Zayer Thera W 26000 – eden največjih frezalnih pomikov v regiji.
- Dva stroja vzporedno
- Thera W 26000 in 16000 – zmogljivost, kratki pretočni časi in odpornost na izpade.
- 30°-frezalna glava na 0,001°
- Kompleksne in težko dostopne površine v eni vpetji.
- Težki deli do 50 t
- Žerjav 2×25 t in infrastruktura hale za velikoformatne obdelovance.
- DIN EN ISO 9001:2015
- Vodenje kakovosti z dokumentiranim vodenjem materialov.
- Nabor orodij iz desetletij
- Skozi leta zrasel fond posebnih in specialnih orodij – kotne frezalne glave, posebni rezkarji in veliki čelni rezkarji za kompleksne konture in velike odrezovalne volumne.
Veliki frezani deli za proizvajalce strojev in posebnih strojev iz regije Stuttgart in Ostwürttemberga – kratke poti v regiji, dostava vse do Avstrije in Švice.
Pogosta vprašanja o portalnem frezanju
Kaj je portalni frezalni stroj?
Pri portalnem frezalnem stroju frezalna glava teče v obojestransko podprtem portalu. Ta izvedba je še posebej toga in primerna za natančno težko odrezovanje velikoformatnih in dolgih sestavnih delov v eni vpetji.
Kako veliki so lahko sestavni deli?
Zayer Thera W 26000 ponuja pomike X 26.000 · Y 5.000 · Z 3.250 mm in vpenjalno površino mize do 26,5 × 4 m; Thera W 16000 X 16.000 · Y 4.000 · Z 2.850 mm. Prek žerjava 2×25 t se pripravljajo obdelovanci do 50 t.
Kateri materiali se obdelujejo?
Konstrukcijsko jeklo S235/S355, drobnozrnato konstrukcijsko jeklo do S1100, Hardox 400/500 ter nerjavno jeklo 1.4301/1.4571 in posebna jekla po risbi. Materialna potrdila zagotovimo glede na projekt.
Ali izdelujete tudi posamezne dele?
Da. Portalno frezanje poteka kot kooperantska proizvodnja brez minimalnih količin – enakovredno posamezni deli, prototipi in male serije, programirano po podatkih CAD ali merah z risbe.
Kontakt
Povpraševanje za portalno frezanje
Pošljite nam risbo, material, dolžino sestavnega dela, težo in količino. Dolge dele frezamo v enem vpetju – kot samostojno naročilo frezanja ali skupaj z varjeno konstrukcijo iz lastne proizvodnje.
