Portálmarás – Zayer Thera W 26 m elmozdulási úthosszig | Bérgyártás Lorchban
Két Zayer Thera W portálmarógép 30°-os billenő marófejjel – elmozdulási úthossz 26 000 mm-ig rendkívül hosszú és nehéz, 50 t-ig terjedő alkatrészekhez egy befogásban, bérgyártásban Lorchban, minimális mennyiség nélkül.
Elmozdulási úthossz 26 000 mm-ig
Zayer Thera W 26000 – X 26 000 · Y 5 000 · Z 3 250 mm. A régió egyik legnagyobb marási elmozdulási úthossza.
Két portálmarógép
Thera W 26000 és Thera W 16000 – párhuzamos kapacitás, rövid átfutási idők és határidőtartás.
30°-os marófej 0,001°-ra
Minden helyzetben 0,001°-ra pozicionálható – az összetett és nehezen hozzáférhető felületeket is beleértve.
Nehéz alkatrészek 50 t-ig
2×25-t-es darurendszer és csarnokinfrastruktúra nagyméretű munkadarabokhoz.
Asztal 26,5 × 4 m-ig
Nagy befogófelület és merev, előfeszített görgőpálya – stabilan és rezgésmentesen befogva.
Acél · Hardox · rozsdamentes acél
Szerkezeti acél, finomszemcsés szerkezeti acél S1100-ig, Hardox 400/500 és rozsdamentes acél 1.4301/1.4571.
Portálmarás a Bocknál – mit teljesít a Zayer Thera W
Egy portálmarógép a marófejet egy kétoldalt megtámasztott portálban vezeti – ez maximális merevséget biztosít a nagyméretű alkatrészek nehézforgácsolásához. A Bock két azonos felépítésű Zayer Thera W gépet üzemeltet: a Thera W 26000 gépet 26 000 mm elmozdulási úthosszal és a Thera W 16000 gépet 16 000 mm elmozdulási úthosszal.

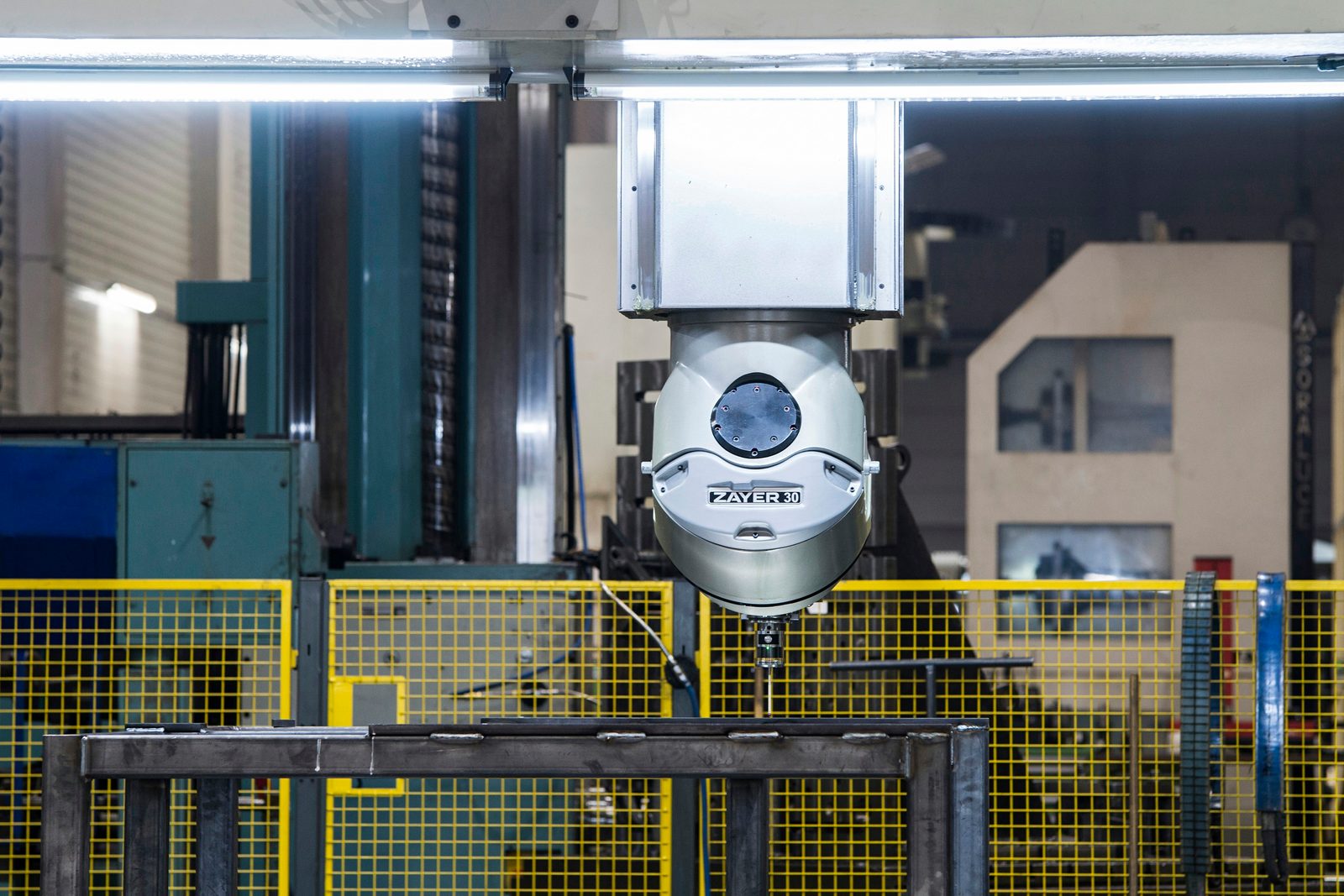

A 30°-os marófej minden helyzetben 0,001°-ra pozicionálható, és az összetett, ferde és nehezen hozzáférhető felületeket egy befogásban teszi hozzáférhetővé. Az állítható előfeszítésű görgőcipőkkel ellátott stabil görgőpálya nagy merevséget, ezáltal nagy méretpontosságot biztosít – nagyon hosszú elmozdulási úthosszakon is.
Két gép valódi kapacitást jelent: több megbízás párhuzamos gyártása, rövid átfutási idők és üzembiztonság a határidős projektekhez. A programozás CAD-adatok vagy rajzméretek alapján történik – egyedi alkatrészek, prototípusok és kis sorozatok egyaránt, bérgyártásban minimális mennyiség nélkül.
Az üzemben lévő 2×25-t-es darufutómű lehetővé teszi az 50 t-ig terjedő nehéz munkadarabok biztonságos szerelését. A portálmarás után az alkatrészek közvetlenül továbbadhatók a fúróműhöz, hegesztéshez, homokfúváshoz és lakkozáshoz – mindez ugyanazon a Lorch-i üzemen belül, a megmunkálási lépések közötti külső logisztika nélkül.
Gépadatok – Zayer Thera W portálmarógépek
A két Zayer Thera W portálmarógép alapadatai a Bock bérgyártásában:
| Paraméter | Zayer Thera W 26000 | Zayer Thera W 16000 |
|---|---|---|
| X elmozdulási út (hossz) | 26 000 mm | 16 000 mm |
| Y elmozdulási út (szélesség) | 5 000 mm | 4 000 mm |
| Z elmozdulási út (magasság) | 3 250 mm | 2 850 mm |
| Asztal befogófelülete | 26 500 × 4 000 mm | 16 500 × 3 000 mm |
| Marófej | 30°, minden helyzetben 0,001°-ra pozicionálható | 30°, minden helyzetben 0,001°-ra pozicionálható |
| Főmotor | Heidenhain · 43 kW | Heidenhain · 43 kW |
| Vezérlés | Heidenhain iTNC 640 HSCI | Heidenhain iTNC 530 HSCI |
| Vezetés | Görgőpálya állítható előfeszítéssel | Görgőpálya állítható előfeszítéssel |
Hogy melyik gép munkálja meg az Ön alkatrészét, azt az Ön követelményeihez igazítva rendeljük hozzá. A konkrét megvalósíthatóságot és a tűréseket projektspecifikusan, az Ön rajza alapján vizsgáljuk.
A portálmarás tipikus alkalmazásai
A Zayer Thera W portálmarógépeket a Bocknál a következőkhöz alkalmazzák:
- Alaplemezek és gépágyak nehézgépgyártáshoz
- Tartók, keretek és kereszttartók jármű- és daruhordozó berendezésekhez
- Nehéz alkatrészek hosszú síkfelületekkel és furatsorokkal
- Összetetten megmunkált szerkezeti alkatrészek berendezés- és speciálisgép-gyártáshoz
- Előmegmunkált nyersdarabok hegesztett szerkezetek előgyártási fokozataként
A megmunkált alkatrészek ugyanabban az üzemben hegeszthetők, fúvathatók és lakkozhatók. A Lorch-i portálmarás különösen alkalmas nagyméretű gépvázakhoz, vezetőpályákhoz és szoros tűrésekkel rendelkező, hosszú szakaszokon átívelő szerkezeti alkatrészekhez – olyan marási kapacitás, amely hasonló bérgyártó üzemekben ritkán érhető el. A DIN EN ISO 9001:2015 szerinti minőségi dokumentáció és mérési jegyzőkönyvek szabványosan rendelkezésre állnak.
Anyagok a portálmaráshoz
A Bock túlnyomórészt európai minőségi acélokat alkalmaz:
- S235, S355 szerkezeti acél
- Finomszemcsés acél S1100-ig – nagy szilárdságú, hegeszthető
- Hardox 400 / 500 – kopásálló acél
- Rozsdamentes acél 1.4301, 1.4571 – korrózióálló
- Speciális acélok rajz és vevői előírás szerint
Az anyagbizonylatokat kérésre vagy a projektkövetelménynek megfelelően biztosítjuk.
A bérgyártás és acélszerkezet-építés szolgáltatásainak áttekintése →
Portálmarás a Bocknál – az Ön előnyei
A Bock Maschinenbau a portálmarógépeket egy teljes körű gyártási folyamat részeként üzemelteti:
- Elmozdulási úthossz 26 000 mm-ig
- Zayer Thera W 26000 – a régió egyik legnagyobb marási elmozdulási úthossza.
- Két gép párhuzamosan
- Thera W 26000 és 16000 – kapacitás, rövid átfutási idők és üzembiztonság.
- 30°-os marófej 0,001°-ra
- Összetett és nehezen hozzáférhető felületek egy befogásban.
- Nehéz alkatrészek 50 t-ig
- 2×25-t-es daru és csarnokinfrastruktúra nagyméretű munkadarabokhoz.
- DIN EN ISO 9001:2015
- Minőségirányítás dokumentált anyagkezeléssel.
- Évtizedek alatt felhalmozott szerszámkészlet
- Évek során felhalmozott speciálisszerszám-készlet – szögmarófejek, speciális marók és nagy síkmarók összetett kontúrokhoz és nagy forgácstérfogatokhoz.
- Forgácsolás a régió számára
- Nagy méretű frezált alkatrészek a stuttgarti régió és Ostwürttemberg gép- és különleges gépgyártói számára – rövid utak a régióban, szállítás egészen Ausztriáig és Svájcig.
Gyakori kérdések a portálmarásról
Mi az a portálmarógép?
Egy portálmarógépnél a marófej egy kétoldalt megtámasztott portálban fut. Ez a felépítés különösen merev, és alkalmas nagyméretű és hosszú alkatrészek precíz nehézforgácsolására egy befogásban.
Mekkorák lehetnek az alkatrészek?
A Zayer Thera W 26000 X 26 000 · Y 5 000 · Z 3 250 mm elmozdulási úthosszakat és 26,5 × 4 m-ig terjedő asztal-befogófelületet kínál; a Thera W 16000 X 16 000 · Y 4 000 · Z 2 850 mm értékeket. A 2×25-t-es daruval 50 t-ig terjedő munkadarabok szerelhetők.
Milyen anyagokat munkálnak meg?
Szerkezeti acél S235/S355, finomszemcsés szerkezeti acél S1100-ig, Hardox 400/500, valamint rozsdamentes acél 1.4301/1.4571 és speciális acélok rajz szerint. Az anyagbizonylatokat projektspecifikusan biztosítjuk.
Gyártanak egyedi alkatrészeket is?
Igen. A portálmarás bérgyártásban, minimális mennyiség nélkül történik – egyedi alkatrészek, prototípusok és kis sorozatok egyaránt, CAD-adatok vagy rajzméretek alapján programozva.
Kapcsolat
Az Ön projektje — közvetlenül a régióból
Küldje el megkeresését bérgyártással, acélszerkezetekkel vagy egyedi gépgyártással kapcsolatban — rövid időn belül jelentkezünk.
Portálmarás megrendelése
Küldje el nekünk rajzát, anyagát, méreteit és darabszámát. Megvizsgáljuk a megvalósíthatóságot, és projektspecifikus árajánlatot készítünk.
