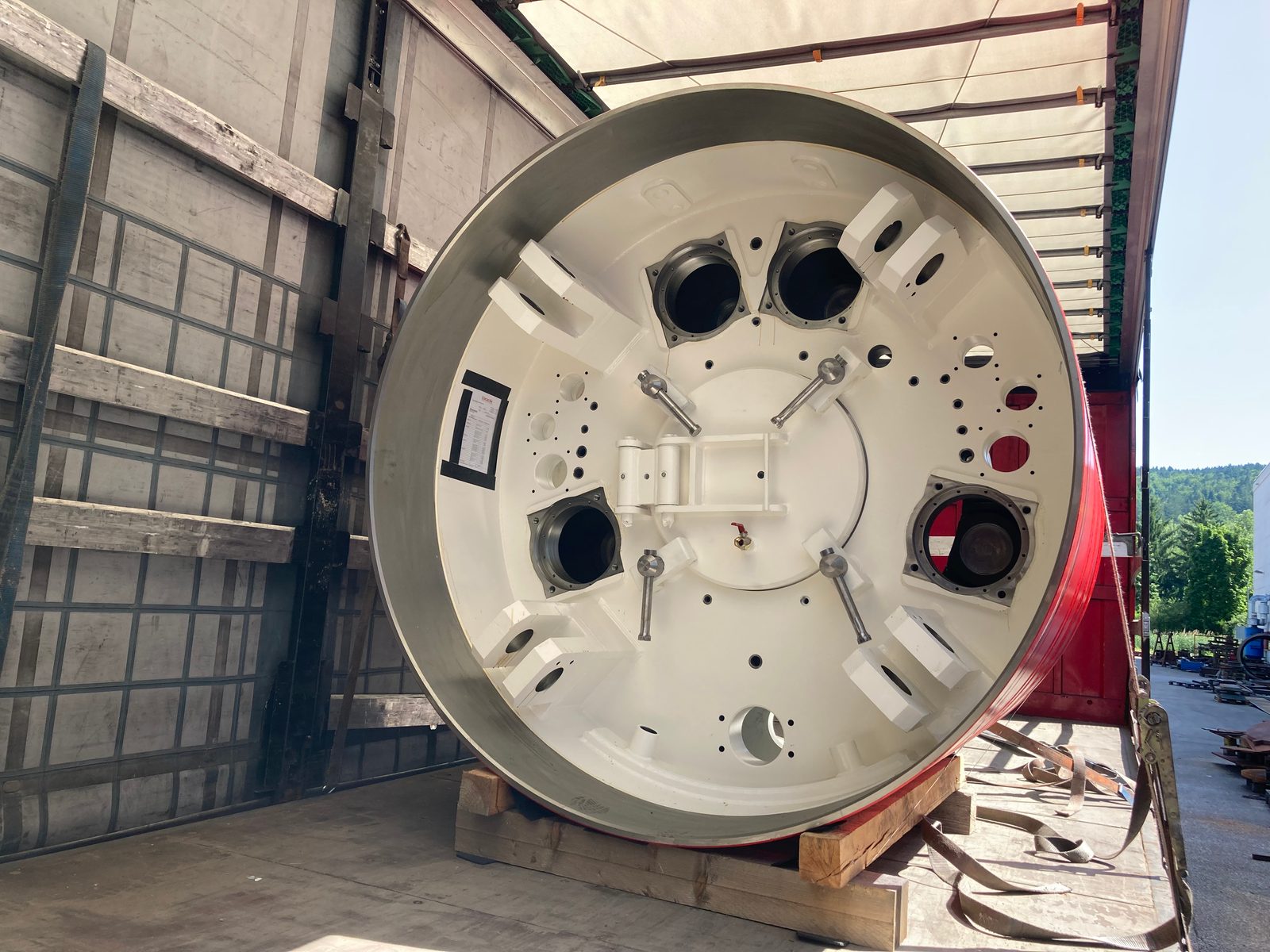

Varjene, ravnane in mehansko obdelane komponente se pri Bocku spojijo v celoten sklop – poravnane, izmerjene in predane pripravljene za odpremo. Predmontaža, delna ali celotna montaža po dogovoru, v obratu Lorch — Ostalbkreis, regija Stuttgart, južna Nemčija.
Žerjavni sistem 2×25 t v tandemskem obratovanju – komponente od nekaj kilogramov do 50 t se prenašajo in pozicionirajo.
Certificirano za izvedbo nosilnih jeklenih komponent, poleg tega EN ISO 3834-2 in DIN EN ISO 9001:2015.
Šest vrtljivih valjčnih naprav za valjaste komponente od Ø 150 do 7.500 mm, štirje varilni in montažni pozicionirniki, ena naprava za obračanje bremen.
Sklopi se pred dokončnim spajanjem poravnajo in izmerijo s kalibriranimi merilnimi in preskusnimi sredstvi; merilni protokoli glede na projekt.
Predmontaža, delna montaža ali celotna montaža sklopa – obseg dobave se določi pred naročilom.
Razrez, varjenje, ravnanje, obdelava, peskanje in lakiranje na 14.000 m² na eni lokaciji.
Pod montažo sklopov razumemo spajanje dokončanih posameznih delov v celoten sklop: varjene komponente, mehansko obdelani deli, pločevine, profili in standardni deli se po risbi in kosovnici združijo, poravnajo, izmerijo in zavarujejo.
Montira se v našem obratu v Lorchu. Tam so žerjavne naprave, vrtljive valjčne naprave, pozicionirniki in priključne dejavnosti obdelava, ravnanje, peskanje in lakiranje v isti stavbi – med koraki sklop zamenja halo, ne podjetja.

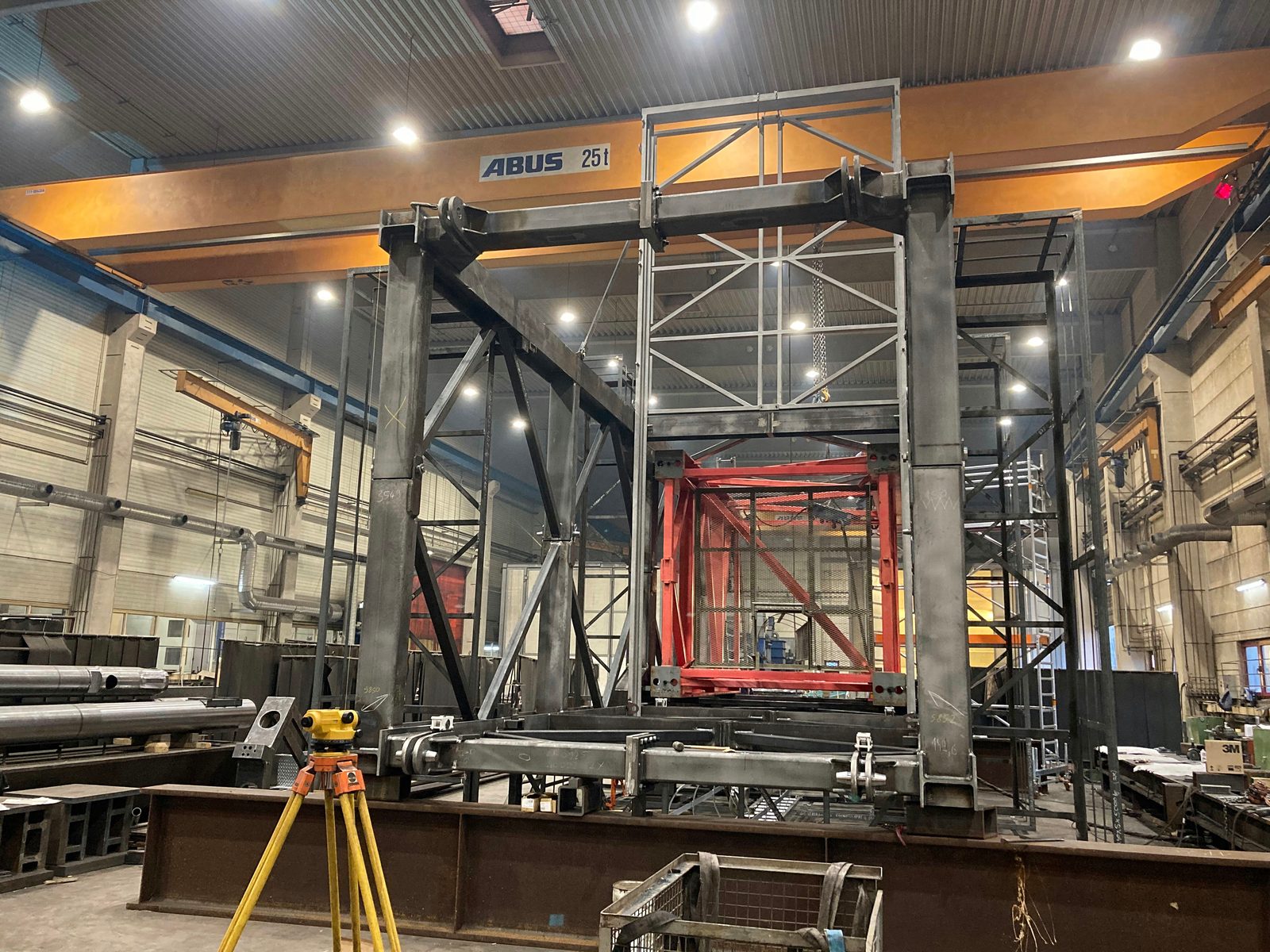

Spaja se z vijačenjem, sorniki in varjenjem: vijačne zveze z navoji od M2 do M60, sorniške in zglobne zveze, ležišča in ležajni sedeži. Spajanje z nadmerom, pri katerem se gred pred vstavitvijo podhladi, izvajamo glede na projekt po dogovoru.
Običajen primer je naročilo z lastnim proizvodnim deležem: nosilne dele izdelamo sami in v montažo vključimo priložene dodatne dele, kupljene komponente in pri nas izdelane podsklope. Katere dele priskrbite vi in katere izdelamo mi, se določi pred naročilom.
Montira se že od velikosti serije 1. Posamezni kosi, prototipi, sklopi in male serije se obravnavajo enako; minimalnih količin ni.
Ključavničarska dela in izdelava vpenjalnih priprav – prilagajanje, vrtanje, rezanje navojev, odstranjevanje srha ter izdelava vpenjalnih, varilnih in montažnih pripomočkov – so obrtna osnova te montaže in so opisana na svoji strani.
Kako daleč seže montaža, se določi pri vsakem naročilu. Tri stopnje so običajne:
Ali se sklop dobavi predmontiran, delno montiran ali v celoti montiran, določi naročilo. Naše cene veljajo franko obrat Lorch; postavitev in zagon pri stranki nista vključena in zahtevata izrecen dogovor.
Ali je težek jeklen sklop montažen, se odloči pred prvo zvezo – pri vprašanju, ali je mogoče komponento držati v spojni legi, poravnati in ponovno izmeriti. Za to je v Lorchu na voljo trdno vgrajena oprema:
S tem je mogoče vsako spojno mesto pripeljati v dosegljivo lego, namesto da bi ga izvajali nad glavo ali v prisilni legi. Pri težkih sklopih to odloča o merski natančnosti in o kakovosti zvarov naslednjih varilskih del.
Ali se sklop sestavi, se odloči pred montažo – pri ležajnih sedežih, prilagojenih izvrtinah in priključnih površinah. Te površine pri nas nastanejo na CNC-horizontalnih vrtalnih strojih s pomiki 3.500 mm × 2.500 mm × 1.200 mm in vrtljivo mizo 360°, na karuselnem stružnici do Ø 4.800 mm in na portalnih rezkalnih centrih do 26 m dolžine komponente.
Razporede izvrtin in pritrdilne navoje od M2 do M60 izdelujemo z radialnimi vrtalnimi stroji do 3.000 mm dosega tudi globoko znotraj velikopovršinskih komponent – tam, kjer poznejša doobdelava na montiranem sklopu ne bi bila več dostopna. Doobdelavo in vrtanje na kupljenih ali s strani stranke priloženih komponentah izvajamo prav tako.
Preskuša se, preden gre komponenta v montažo: vizualna kontrola, penetrantska kontrola in magnetna kontrola z delci s strani lastnih preizkuševalcev po DIN EN ISO 9712 (Level 2) neposredno v obratu, brez zunanjih terminskih verig. Ker sta obdelava in montaža v istem podjetju, je mogoče odstopanje popraviti še v vpetju, namesto da bi ga izravnali v sklopu.
Kaj se po montaži še zgodi, se določi z naročilom. Ti koraki so na voljo v hiši in jih je mogoče vključiti v montažo:
Obseg dobave se določi pred naročilom: sklop prejmete grobo spojen, preskušen, prevlečen ali zapakiran za odpremo. Dobava franko obrat Lorch ali franko hiša.
Pooblaščeno varilno podjetje za nosilne jeklene konstrukcijske izdelke – certificirano do izvedbenega razreda EXC3.
DVS ZERT · Zertifizierungsstelle des DVS v obliki PDFObsežne zahteve za kakovost talilnega varjenja kovinskih materialov.
DVS ZERT · Zertifizierungsstelle des DVS v obliki PDFCertificiran sistem vodenja kakovosti – popolna procesna zanesljivost in sledljivost.
TÜO · Technische Überwachungsorganisation für Sicherheit, Qualität und Umweltschutz GmbH v obliki PDF1 / 3
Bock Maschinenbau je certificiran za izvedbo nosilnih jeklenih komponent po DIN EN 1090-2, izvedbeni razred EXC3 (certifikacijski organ DVS ZERT), in izpolnjuje zahteve za kakovost talilnega varjenja po DIN EN ISO 3834-2. Področje veljavnosti standarda je izvedba – ne konča se pri posameznem zvaru, temveč zajema spojeno komponento. Dopolnjeno s certificiranim vodenjem kakovosti po DIN EN ISO 9001:2015 to tvori okvir, v katerem se pri Bocku montirajo nosilni sklopi. Za naročnike z dolžnostjo dokazovanja so aktualni certifikati na voljo v obliki PDF.
Pri montiranem sklopu ne odloča le posamezen zvar, temveč tudi medsebojna lega delov. Poravnava in mere se zato preverijo na komponenti, preden se dokončno poveže. Glede na komponento, material, razred zvara in naročnikove zahteve se dodatno uporabijo vizualne kontrole in neporušne preskusne metode.
S tem je mogoče oceniti površinske indikacije, razpoke, površinske nepravilnosti ter notranje nepravilnosti v ustreznih sestavnih delih in varjenih spojih.
Zahteve glede preskušanja in dokumentacije se uskladijo glede na projekt po risbi, zahtevi standarda in naročnikovih navodilih. Materialna potrdila in preskusna spričevala zagotovimo na zahtevo ali skladno z zahtevo projekta.

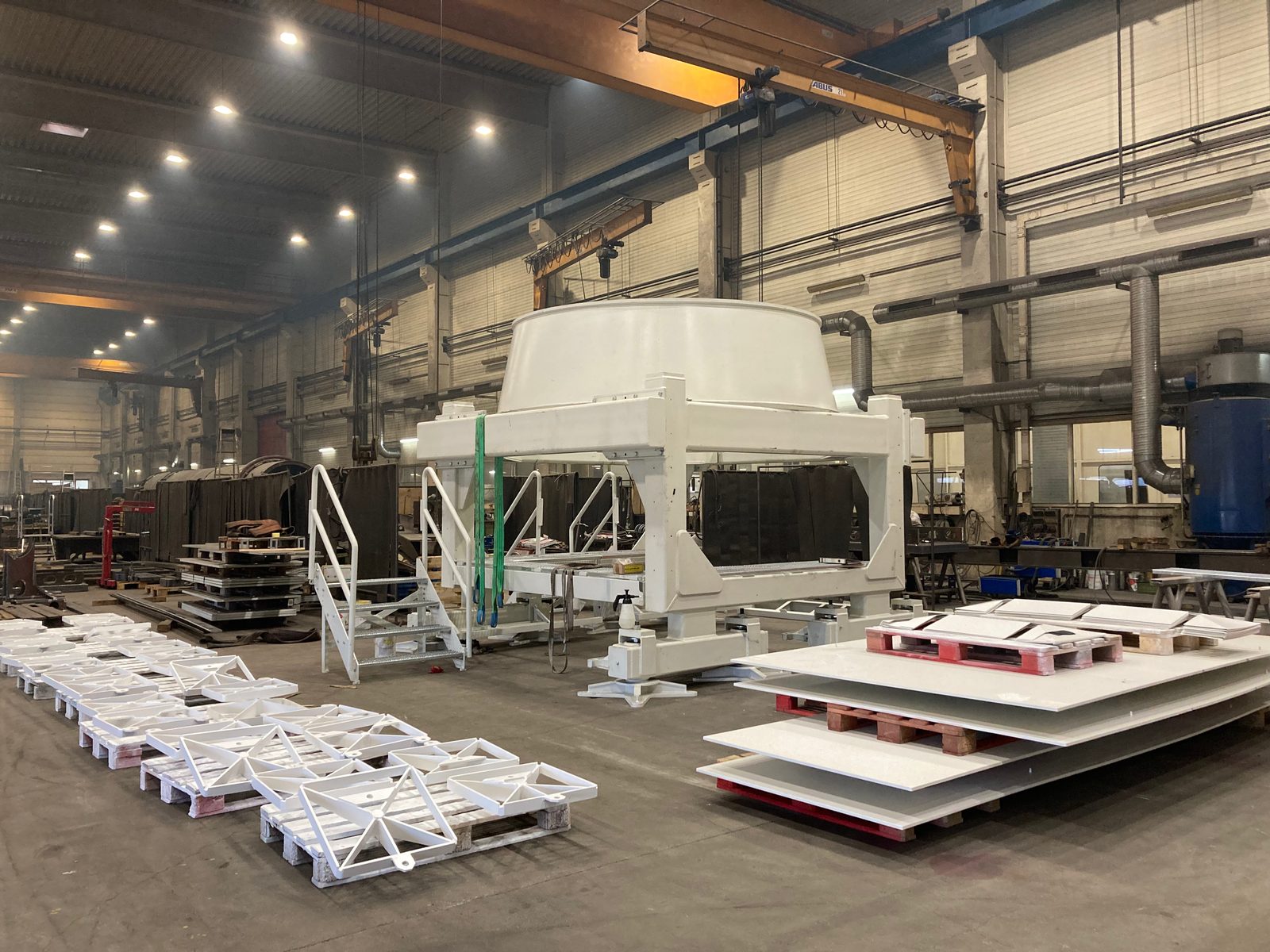

Pri Bocku se montirajo pretežno težki, večdelni sklopi iz jeklenih konstrukcij, žerjavne in obratne gradnje:
Popravila in predelave obstoječih jeklenih konstrukcij obravnavamo posebej – tam je na začetku ugotavljanje stanja, ne kosovnica.

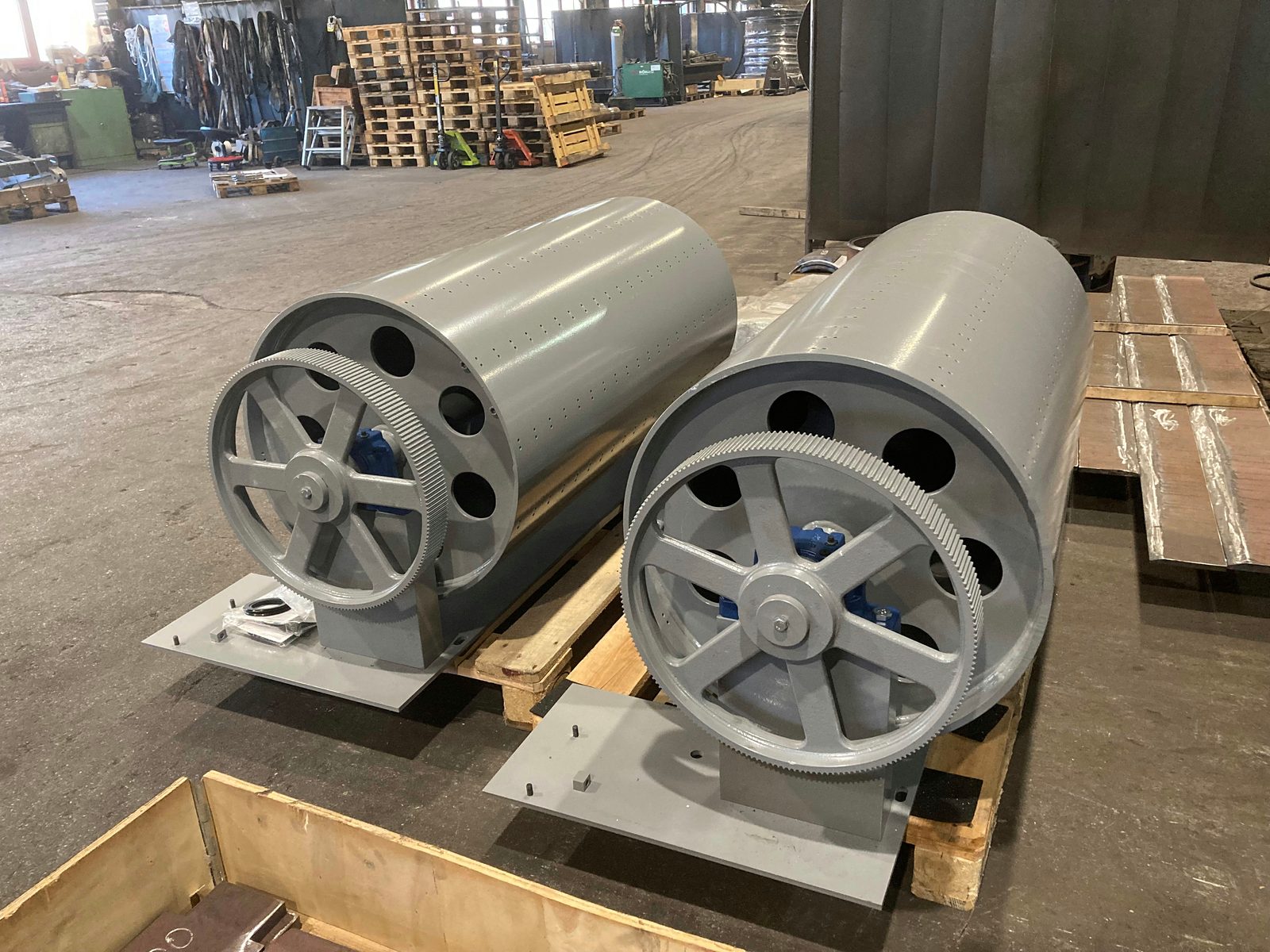

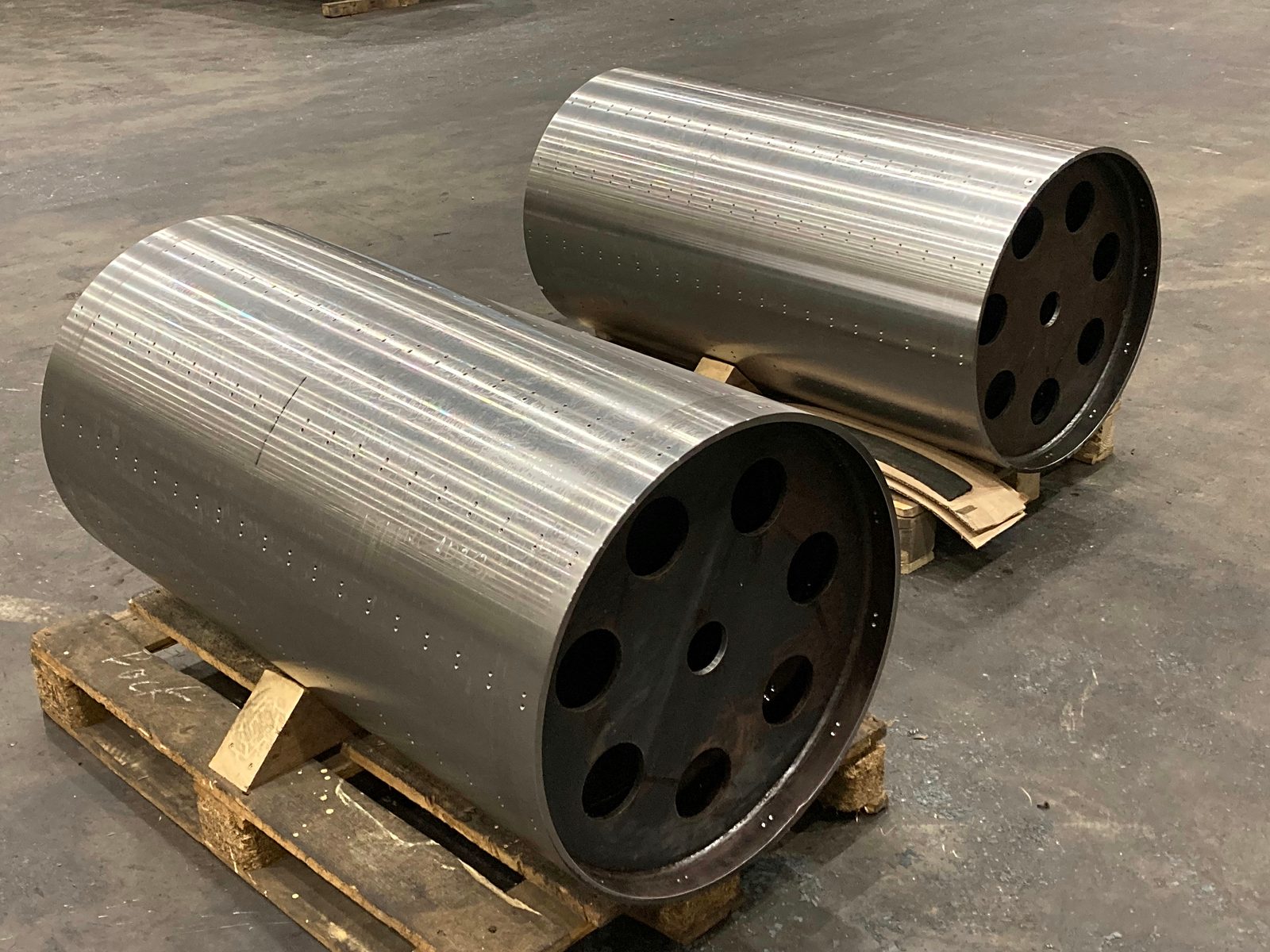

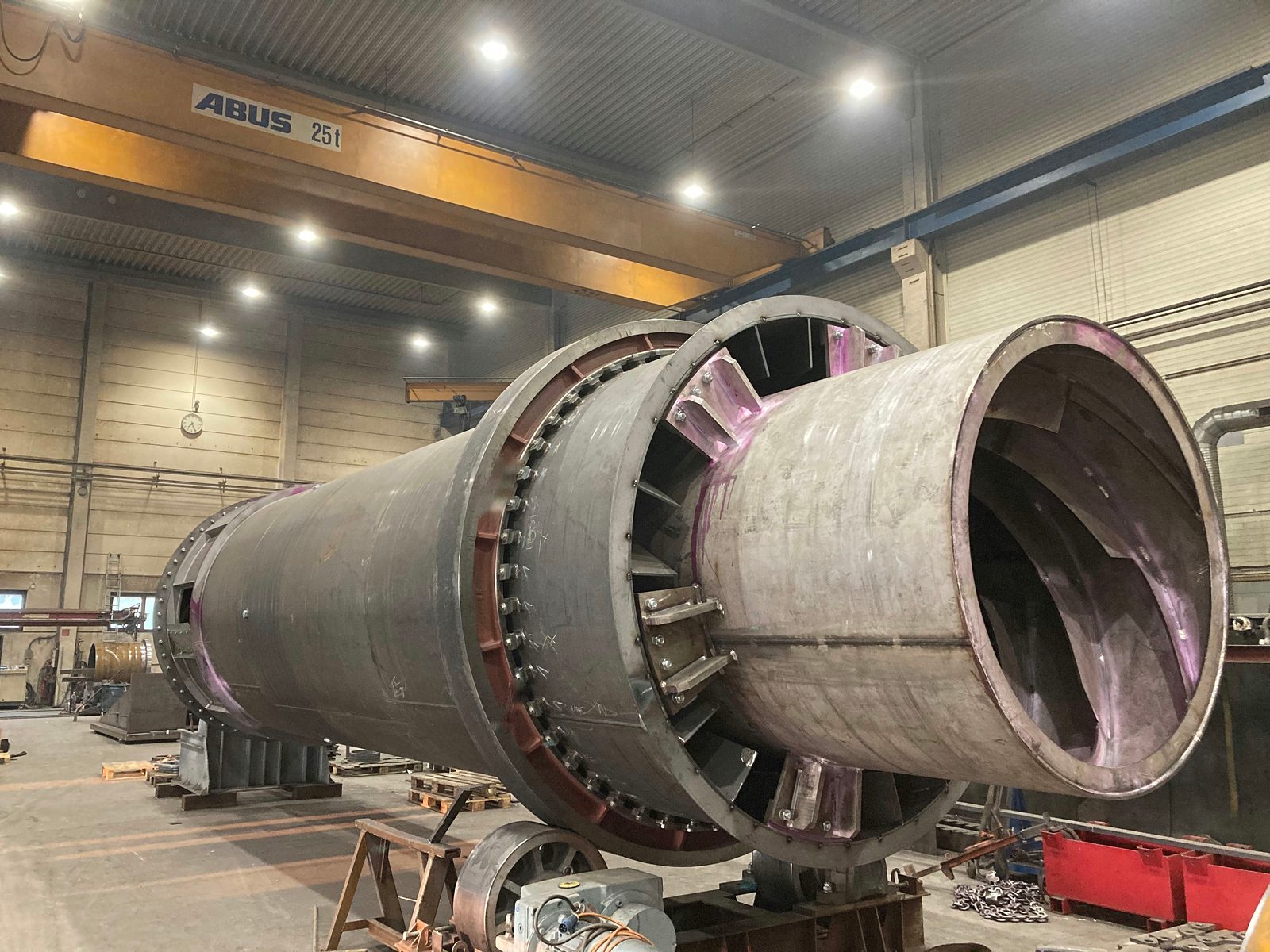

Trije pogledi v montažo: vrtljiva cevna peč na vrtljivi valjčni napravi – rdeče indikacije na zvarih izvirajo iz penetrantske kontrole, ki se na komponenti izvede pred nadaljnjo gradnjo – in ista komponenta dvakrat, telo bobna pred montažo s struženo plaščno površino, razporedom izvrtin in krogom izvrtin prirobnice, ter po montaži in lakiranju dopolnjeno z zobatim vencem, ležajnim nosilcem in osnovno ploščo.

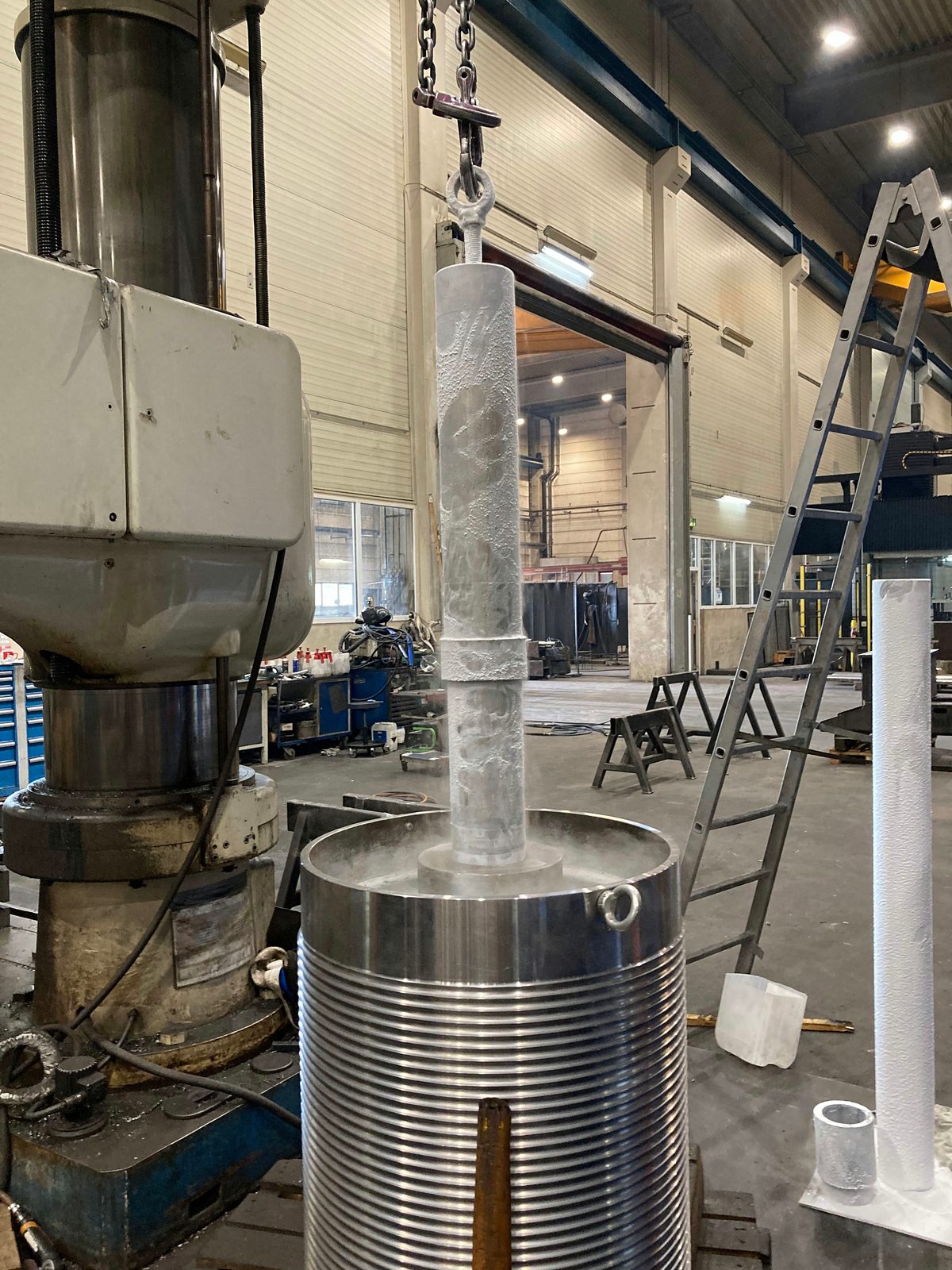

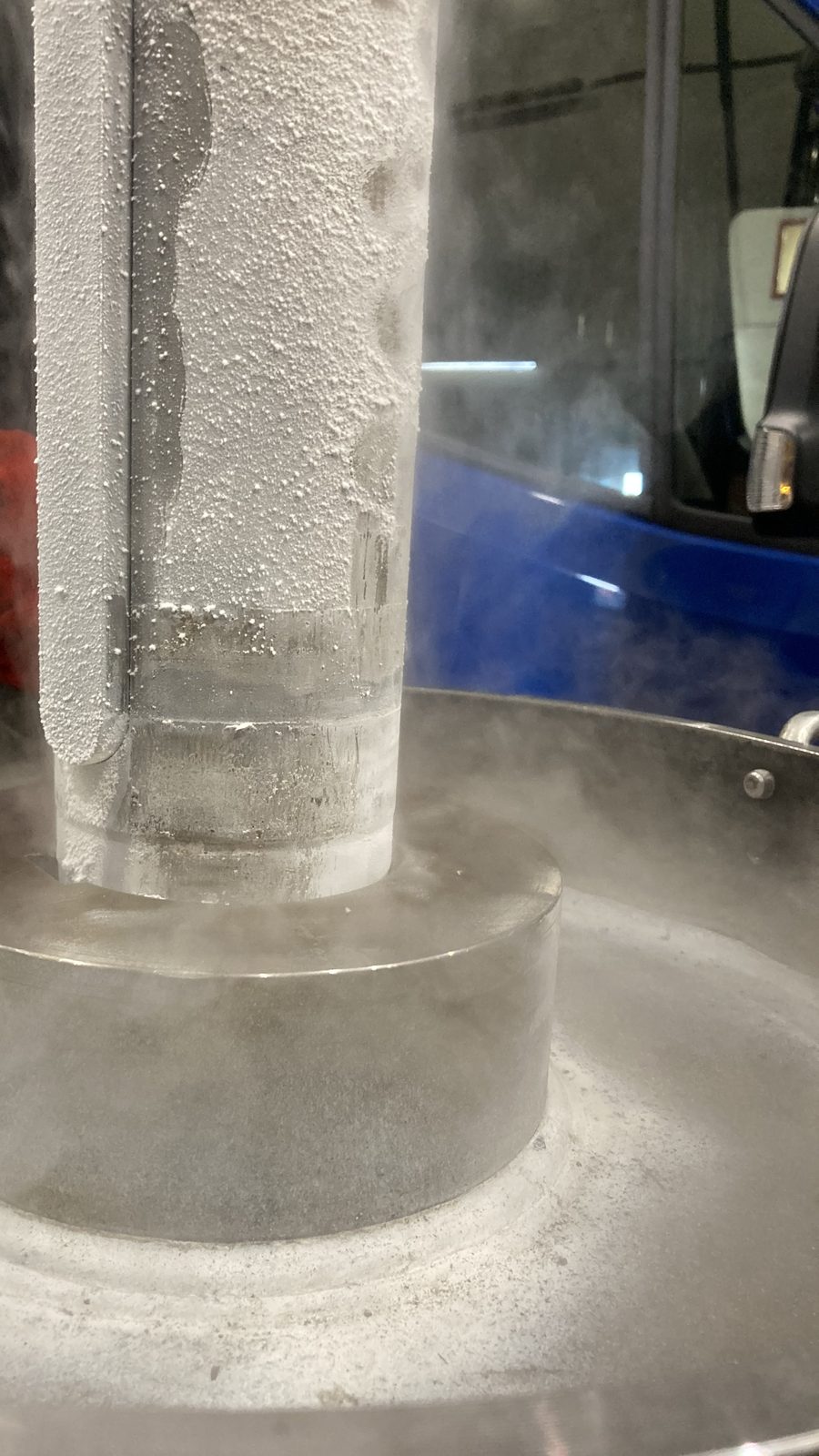

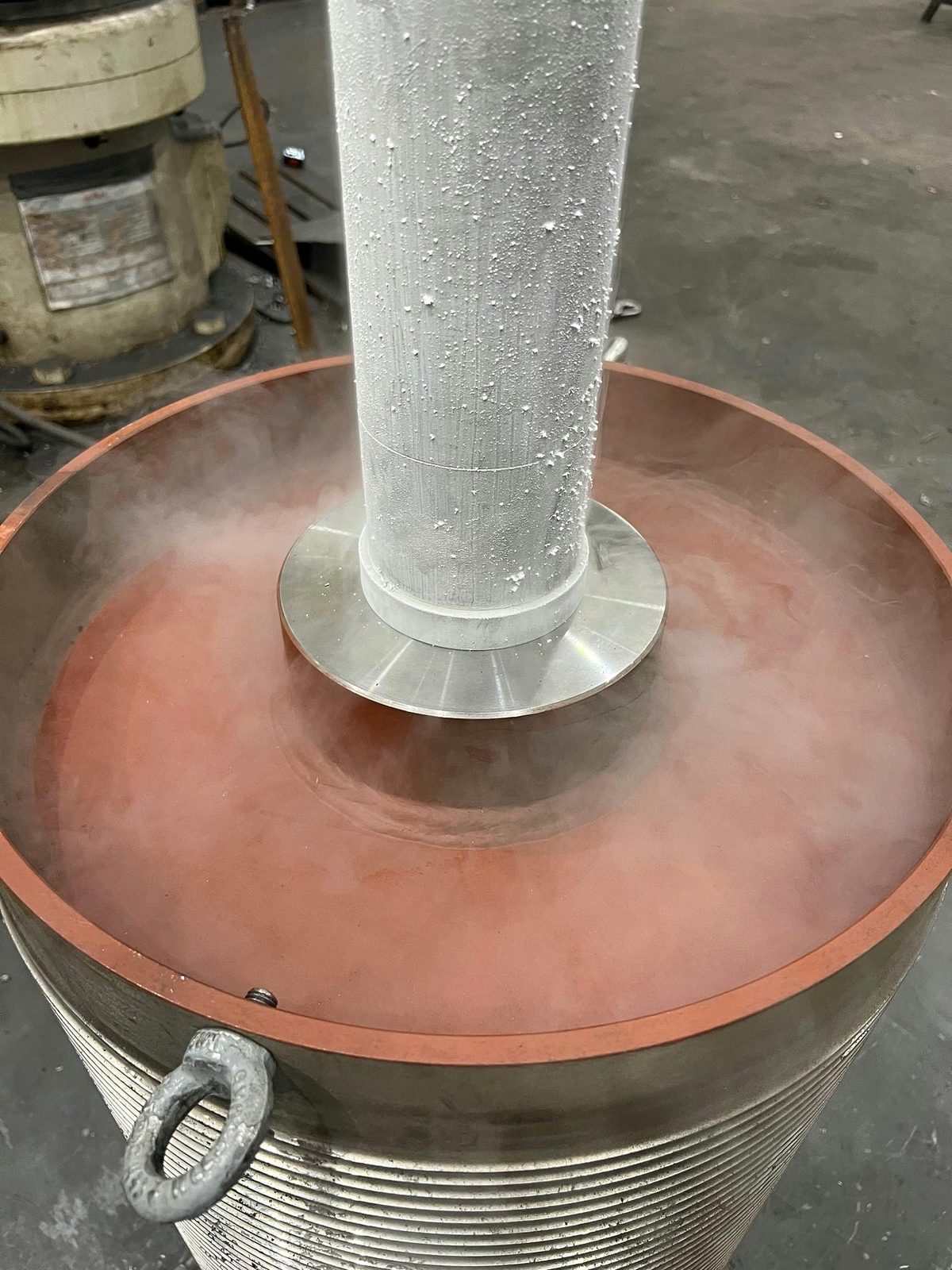

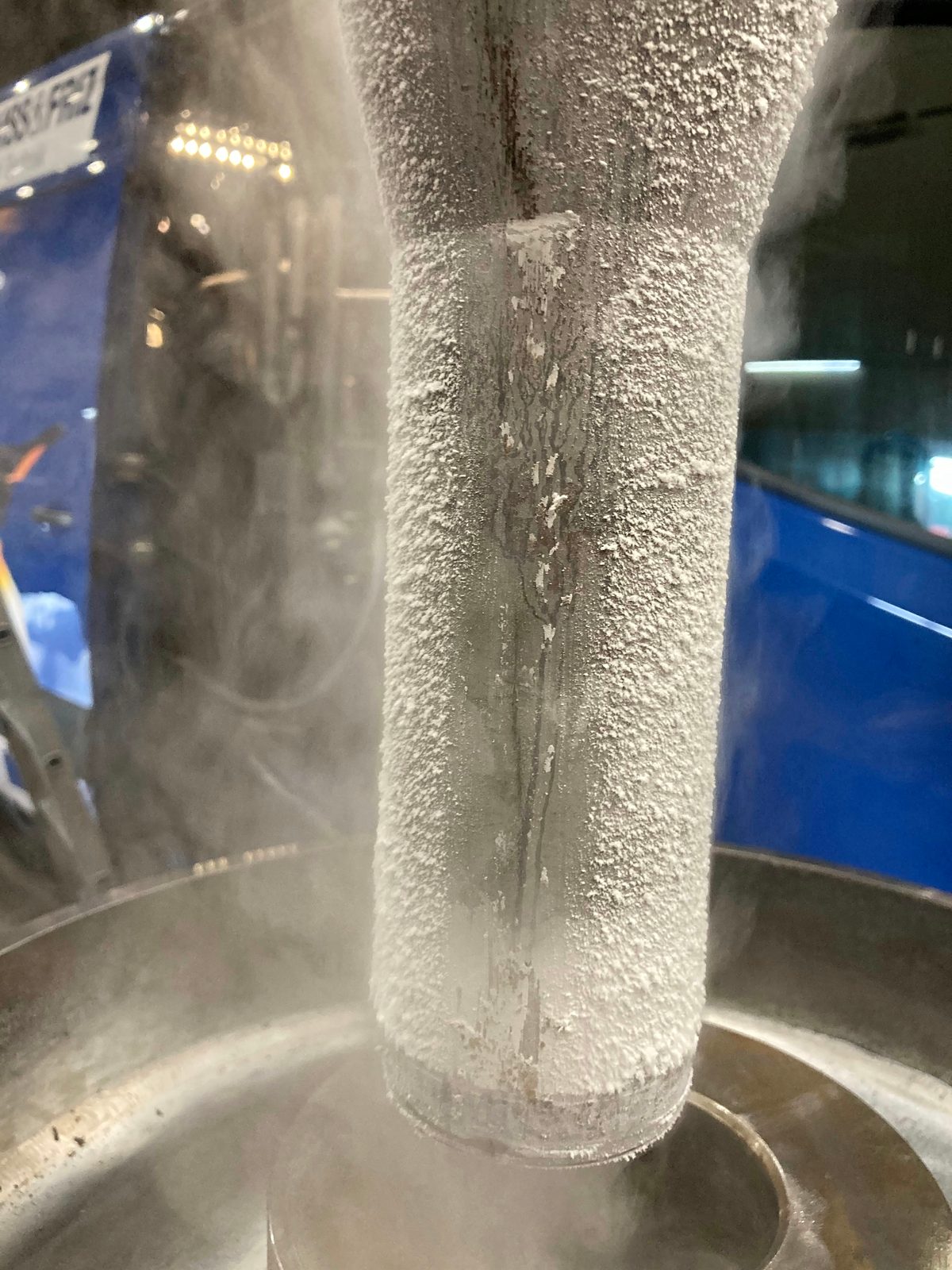

Štirje posnetki spajanja z nadmerom: podhlajena, poledenela gred na kavlju žerjava nad vrvnim bobnom, sklenjena plast ivja z vstavljenim moznikom, vhod v izvrtino pesta – in spojena gred v temeljno prebarvanem dnu bobna. Postopek, ki ga izvajamo glede na projekt po dogovoru.
Bock v Lorchu proizvaja že 63 let in montira tam, kjer se tudi vari in obdeluje:
Pošljite nam povpraševanje za pogodbeno proizvodnjo, jeklene konstrukcije ali izdelavo posebnih strojev — kmalu se vam bomo oglasili.
Za prvo oceno potrebujemo risbo ali 3D-model v obliki PDF, STEP ali DXF, poleg tega kosovnico, materiale, težo komponente in želeno globino montaže. Dodatno navedbe o zahtevah glede preskušanja, dokumentacije in odpreme ter o roku dobave. Preverimo možnosti izdelave in montaže ter pripravimo neobvezujočo ponudbo.
