CNC obdelava velikih delov iz 40+ kakovosti materialov do 26 m – kooperacija južna Nemčija
CNC obdelava velikih delov za težke dele do 50 t – portalno frezanje, rezkanje s premičnim stebrom, horizontalni vrtalni stroji in karuselsko struženje pod eno streho, iz jekla, Hardoxa in nerjavnega jekla kot kooperantska proizvodnja v Lorchu.
Frezanje do 26.000 mm
Portalno frezanje in rezkanje s premičnim stebrom za izjemno dolge in velikoformatne komponente.
Obdelava z vrtalnim strojem
Trije CNC horizontalni vrtalni stroji z vrtljivo mizo – vrtanje, izvrtavanje in rezkanje v eni vpetju.
Karuselsko struženje Ø 4.800 mm
Vrtljiva miza za rotacijsko simetrične težke dele do 50 t.
Težki deli do 50 t
Žerjavni sistem 2×25 t in infrastruktura hale za vse velikosti komponent.
Jeklo · Hardox · nerjavno jeklo
Konstrukcijsko jeklo, drobnozrnato konstrukcijsko jeklo do S1100, Hardox 400/500 in nerjavno jeklo 1.4301/1.4571.
DIN EN ISO 9001:2015
Vodenje kakovosti z dokumentiranim upravljanjem materialov.
CNC obdelava velikih delov – vsi postopki pod eno streho
Obdelava velikih delov pri Bocku pomeni: rezkanje, vrtanje, izvrtavanje in struženje komponent, ki so za standardne stroje prevelike, predolge ali pretežke – do 26.000 mm dolžine in 50 t. Portalno frezanje, rezkanje s premičnim stebrom, horizontalni vrtalni stroji in karuselsko struženje se povezujejo v istem obratu, tako da se zahtevni obdelovanci v celoti obdelajo brez zunanje logistike.
Kateri stroj bo obdelal vaš del, določimo na podlagi vaše specifikacije – ta razporeditev je del našega proizvodnega znanja in vam v celoti odvzame izbiro. Za vsako nalogo je pripravljen ustrezen stroj; to zmanjša priprave in prevpenjanja ter zagotavlja tesne lege tolerance tudi na velikih razdaljah.
Programiranje poteka po podatkih CAD ali merah z risbe – posamezni deli, prototipi in male serije enakovredno, kot kooperantska proizvodnja brez najmanjših količin. Žerjavno vozilo 2×25 t zagotavlja pripravo in pozicioniranje vseh velikih delov; merske protokole, preskus prvega vzorca in dokazila o materialu zagotovimo glede na projekt po DIN EN ISO 9001:2015.
Po odrezovalni obdelavi se veliki deli neposredno predajo v varjenje, peskanje in lakiranje – celovita izdelava iz ene roke, brez zunanje logistike med obdelovalnimi koraki.
Video

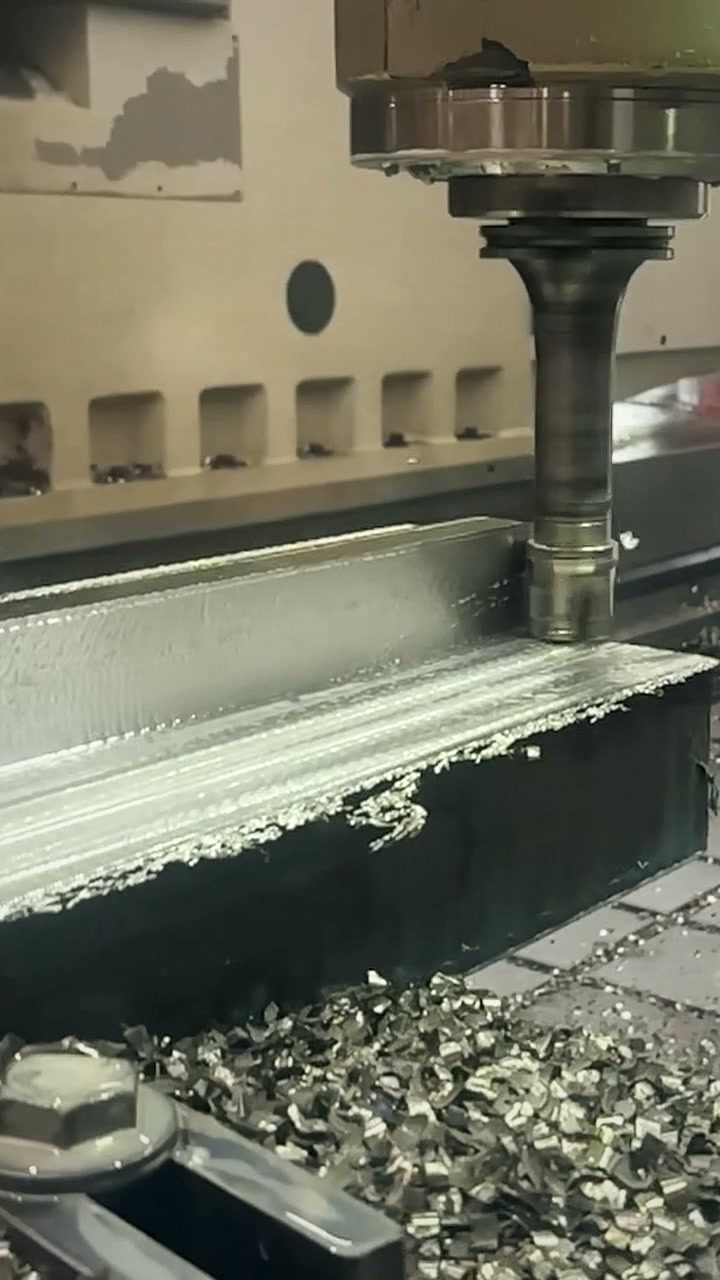

CNC-obdelava velikih delov na videu
Živ vpogled v težko odrezavanje velikoformatnih sestavnih delov v Lorch – odvzem ostružkov, vreteno in natančnost na težkih delih do 50 t. Za predvajanje z zvokom tapnite na video.
Sestavni deli do 50 t
Poti pomika do 26.000 mm dolžine – veliki deli, ki so za standardne stroje preveliki, predolgi ali pretežki, v nekaj vpetjih.
Vsi postopki pod eno streho
Portalno rezkanje, rezkanje s premičnim stebrom, horizontalni vrtalni stroji in karuselno struženje se prepletajo v istem obratu – brez zunanje logistike med koraki.
Pogodbena proizvodnja po DIN EN ISO 9001
Posamezni kos, prototip in majhna serija brez minimalnih količin – z merilnim protokolom, kontrolo prvega vzorca in dokazilom o materialu.
Stroji za obdelavo velikih delov
Štiri skupine strojev za odrezovanje velikih delov – vsaka s svojim profilom prednosti:

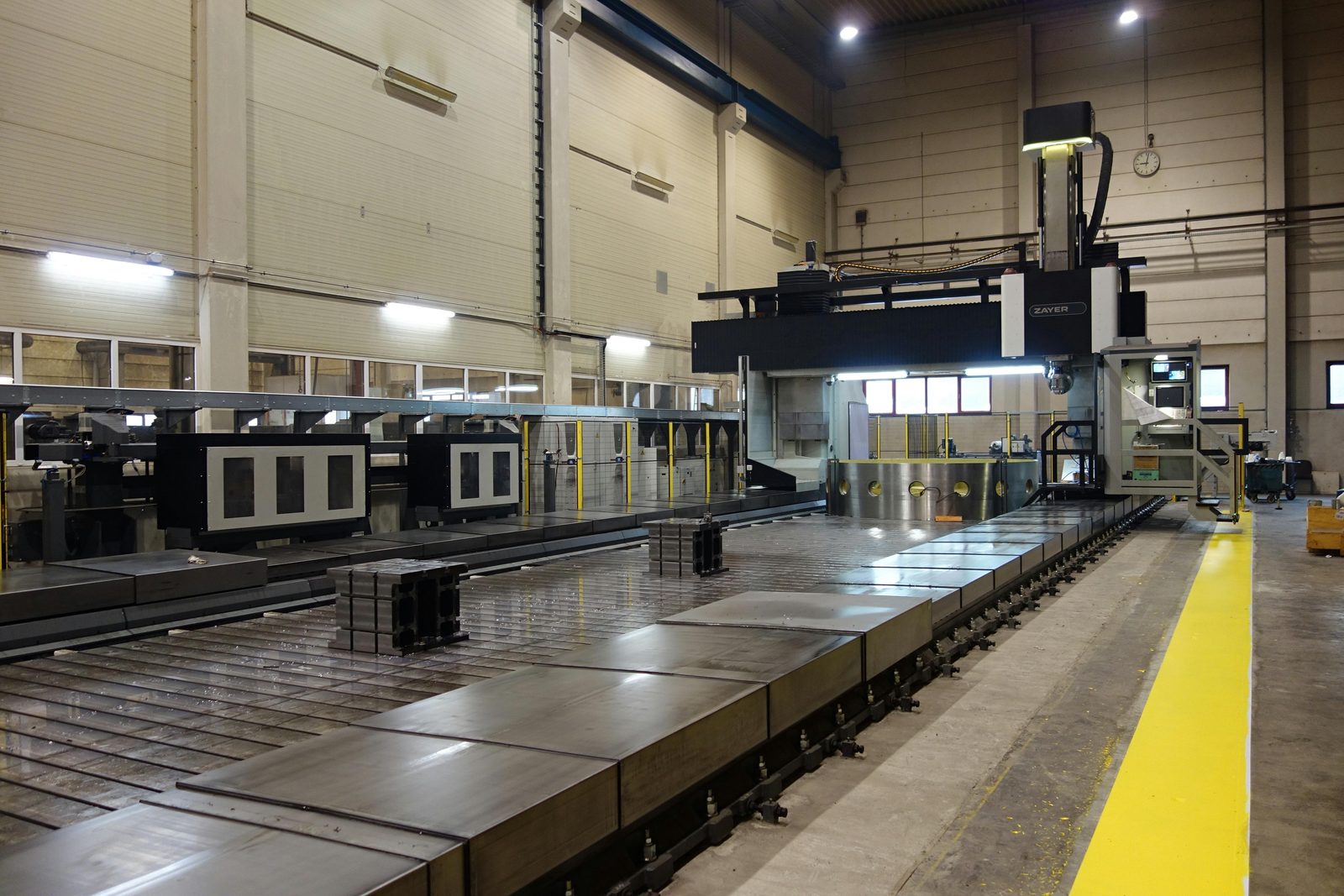

Portalno frezanje – Zayer Thera W
Dva portalna frezalna stroja s frezalno glavo z nagibom 30° in obojestransko podprtim portalom – največja togost za dolge, velikoformatne komponente.
Pomik do 26.000 mm · do 50 t
Oglejte si stroj

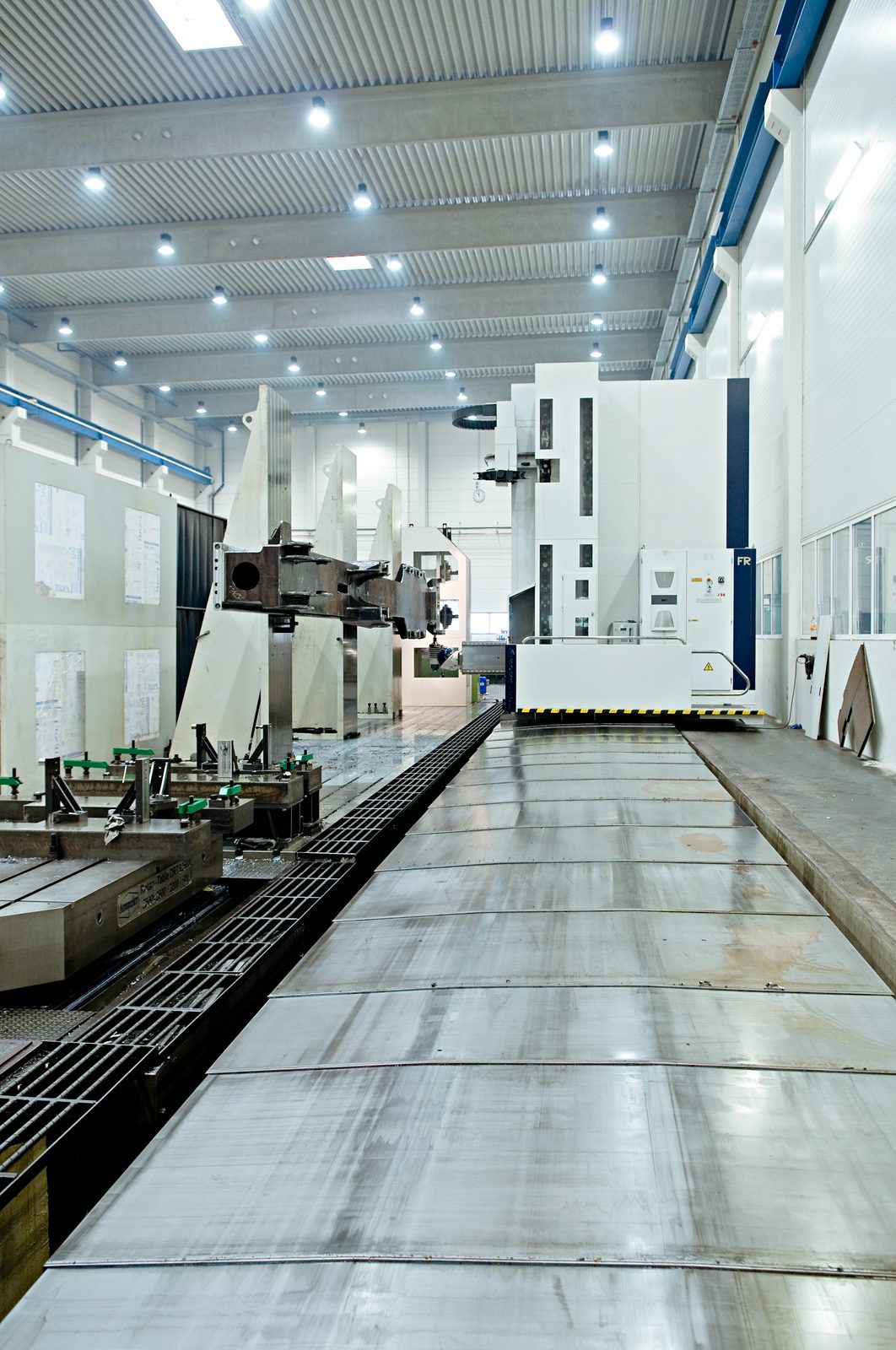

Obdelovalni center s premičnim stebrom – Soraluce FR 20.000
Stroj s premičnim stebrom z nagibno frezalno glavo in vrtljivo mizo – navzgor odprt delovni prostor za obsežne, visoke težke dele.
X 20.000 mm · vrtljiva miza 2,5 × 2,5 m
Oglejte si stroj
CNC horizontalni vrtalni stroj – TOS-Varnsdorf WHN 13
Trije enaki vrtalni stroji z vrtalnim vretenom Ø 130 mm in vrtljivo mizo – vrtanje, izvrtavanje, rezkanje in vrezovanje navojev v eni vpetju.
Vreteno Ø 130 mm · 3 stroji
Oglejte si stroj

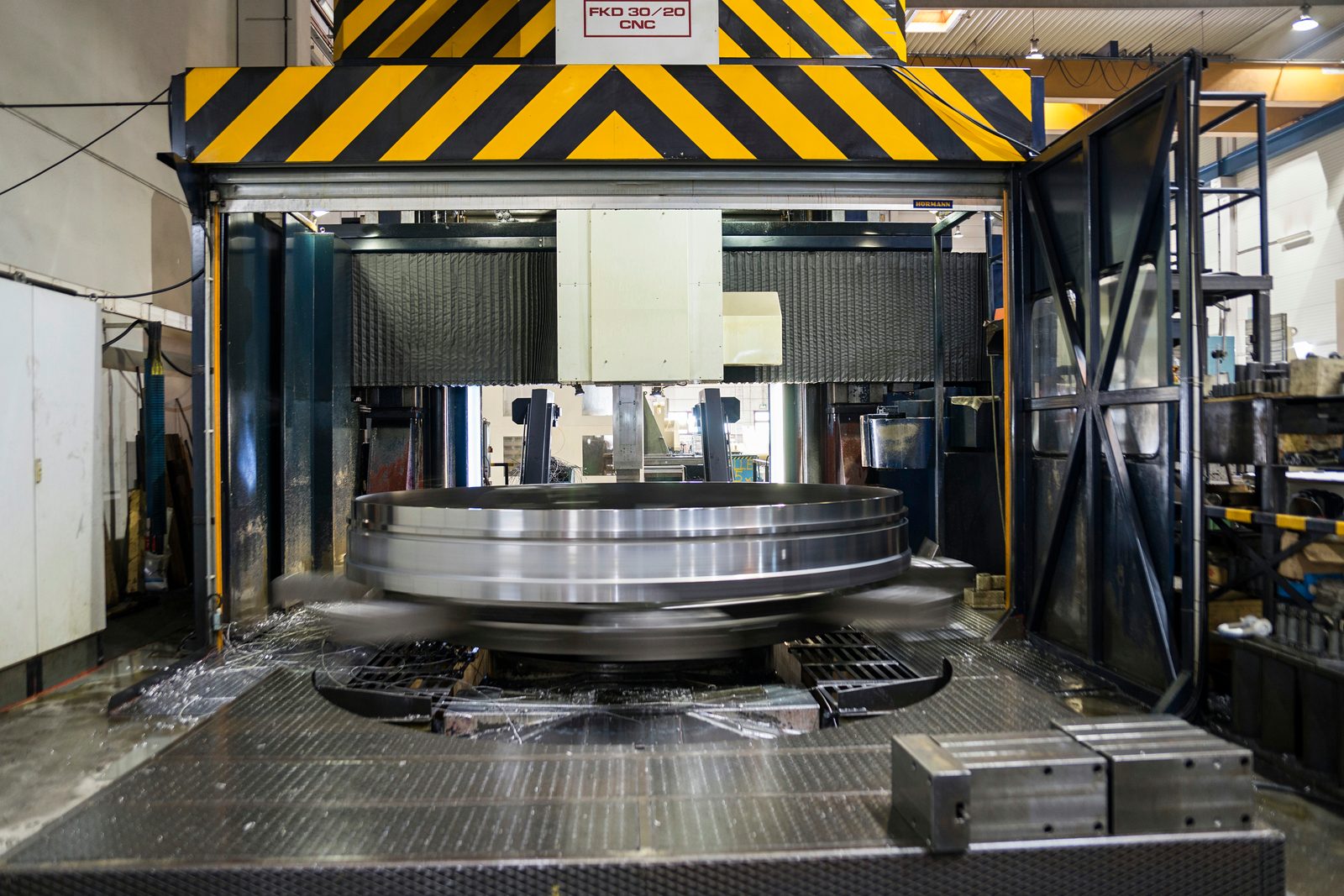

Karuselsko struženje – Feichter
Vertikalno struženje rotacijsko simetričnih težkih delov – veliki prirobniki, obračalni obroči, obroči in puše po risbi.
Ø 4.800 mm · do 50 t
Oglejte si stroj
Specialna orodja – nabor orodij, zgrajen v 63 letih
Veliki stroji sami po sebi še ne dokončajo sestavnega dela – odločilno je orodje v vretenu. V 63 letih kooperantske proizvodnje je Bock zgradil izjemno globok fond orodij in specialnih orodij. Ta v desetletjih zrasli nabor je prava prednost lokacije: neodvisni smo od dolgotrajne nabave posebnih orodij in omogoča nam obdelave, ki jih mora marsikateri kooperant oddati zunanjim izvajalcem ali zavrniti.
- Dolge vrtalne in izvrtalne palice za globoke izvrtine in izvrtane ležajne sedeže
- Kotne frezalne glave za težko dostopne površine in večstransko obdelavo
- Posebni rezkarji in veliki čelni rezkarji za nenavadne konture in velike odrezovalne volumne
- Posebni svedri, navojni svedri in orodja za rezanje navojev do velikih dimenzij
- Lastni vpenjala, vpenjalne in držalne priprave za nerodne in težke obdelovance
- Kalibrirana merilna in kontrolna sredstva za nadzor mer velikih geometrij
Tako je Bock univerzalno opremljen – naj gre za nenavadno geometrijo, globoko izvrtino ali težko dostopno površino: praviloma je ustrezno orodje že v hiši. To skrajša čase priprave in nabave ter razširi spekter sestavnih delov, ki jih lahko gospodarno izdelamo.
Materiali za CNC obdelavo velikih delov
Bock uporablja pretežno evropska kakovostna jekla:
- Konstrukcijsko jeklo S235, S355 – Standardno konstrukcijsko jeklo
- Drobnozrnato jeklo do S1100 – visokotrdnostno, varivo
- Hardox 400 / 500 – Obrabno obstojno jeklo za obremenjene komponente
- Nerjavno jeklo 1.4301, 1.4571 – korozijsko odporno
- Posebna jekla po risbi in zahtevah stranke
Materialni certifikati in dokazila o materialu se zagotovijo glede na projekt.
Tipične uporabe
CNC obdelava velikih delov pri Bocku se uporablja za:
- Osnovne plošče, strojne postelje in strukturne nosilce
- Prirobnice, obroče in puše za težke uporabe
- Nosilce in prečne dele za žerjave in vozila
- Zahtevne komponente za izdelavo naprav in posebnih strojev

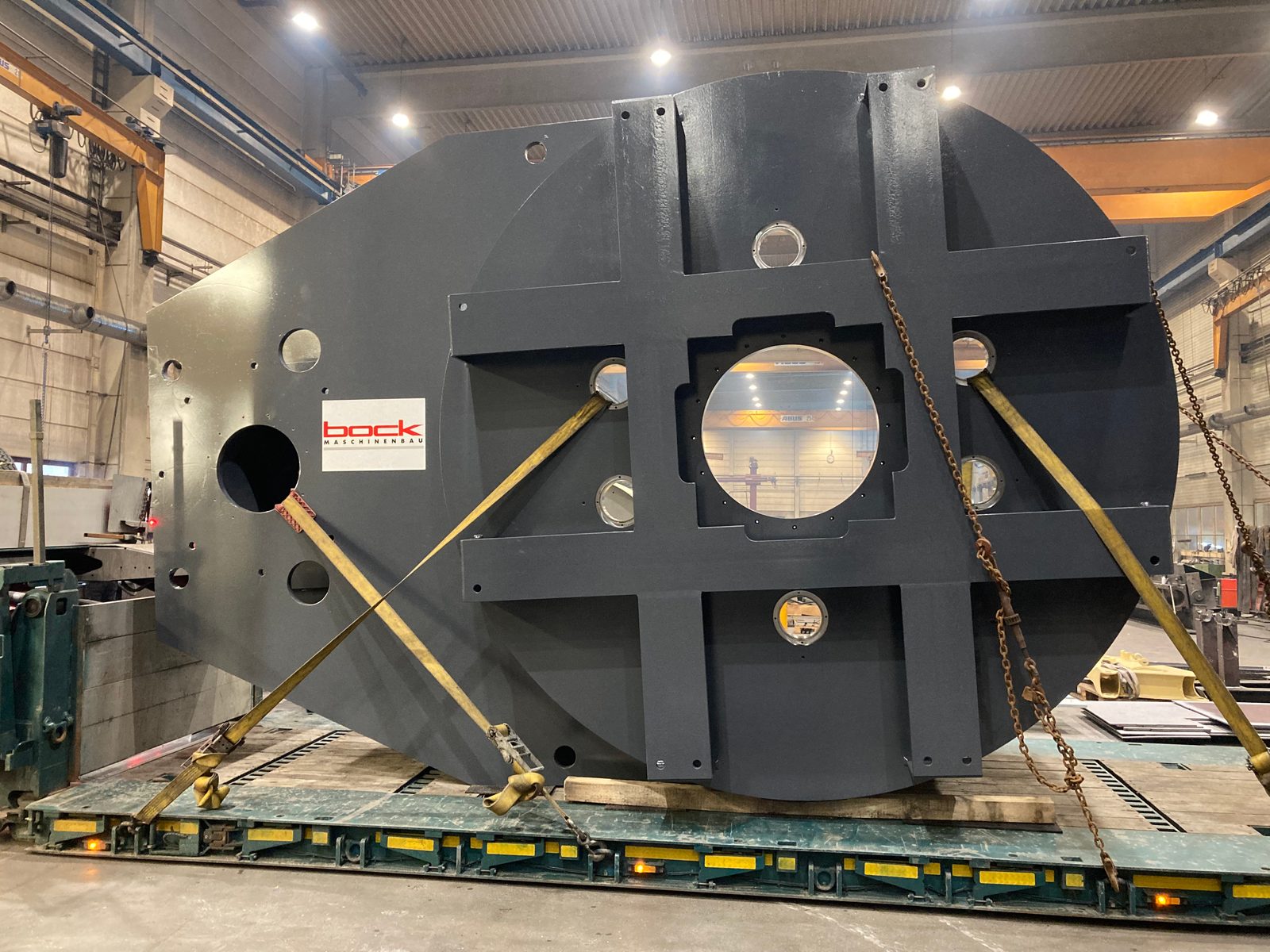

- Naknadno obdelane varjene konstrukcije in varjene sklope
Izdelane komponente je mogoče v istem obratu variti, peskati in lakirati – celovita izdelava brez zunanje logistike med obdelovalnimi koraki. Žerjavni sistem 2×25 t zagotavlja rokovanje v vseh proizvodnih območjih. Zahteve iz žerjavogradnje, gradnje vozil in izdelave naprav se izpolnijo z DIN EN ISO 9001:2015, merskimi protokoli in dokazili o materialu – posamezni deli, prototipi in male serije brez najmanjših količin.
CNC obdelava velikih delov pri Bocku – vaše prednosti
Bock Maschinenbau izvaja obdelavo velikih delov kot del celovitega proizvodnega procesa:
- Vsi postopki pod eno streho
- Portalno frezanje, rezkanje s premičnim stebrom, vrtalni stroji in karuselsko struženje se povezujejo.
- Komponente do 26 m / 50 t
- Pomiki do 26.000 mm in žerjav 2×25 t za največje obdelovance.
- Ustrezen stroj za vsak del
- Razporeditev strojev po vaši specifikaciji v celoti prevzamemo.
- Kooperantska proizvodnja brez najmanjših količin
- Posamezni deli, prototipi in serijski deli se izdelujejo enakovredno.
- DIN EN ISO 9001:2015
- Vodenje kakovosti z dokumentiranim upravljanjem materialov.
- Nabor orodij iz desetletij
- V 63 letih zrasel fond posebnih in specialnih orodij – za skoraj vsako geometrijo je ustrezno orodje že v hiši.
- Več kot 20 strojev v hiši
- Sedem velikih CNC obdelovalnih centrov in celoten spekter pod njimi – od 26-m portalnega frezalnega centra do konvencionalne stružnice, vse pod eno streho.
- Veliki deli za regijo
- Proizvajalci strojev in naprav z območja Stuttgart, iz celotne regije DACH in iz vse Evrope pri nas v Lorch frezajo, stružijo in vrtajo svoje težke dele do 50 t – iz enih rok.
Pogosta vprašanja o obdelavi velikih delov
Kako veliki so lahko obdelovanci?
Pomiki pri frezanju segajo do 26.000 mm (portalno frezanje Zayer Thera W); prek žerjava 2×25 t se pripravljajo obdelovanci do 50 t. Karuselsko struženje je možno do Ø 4.800 mm. Kateri stroj bo obdelal vaš del, razporedimo ustrezno vašim zahtevam.
Katere obdelovalne postopke obsega obdelava velikih delov?
Portalno frezanje in rezkanje s premičnim stebrom, obdelavo z vrtalnim strojem (vrtanje, izvrtavanje, rezkanje, vrezovanje navojev) ter karuselsko struženje – vse v istem obratu, dopolnjeno z varjenjem, peskanjem in lakiranjem.
Kateri materiali se obdelujejo?
Konstrukcijsko jeklo S235/S355, drobnozrnato konstrukcijsko jeklo do S1100, Hardox 400/500 ter nerjavno jeklo 1.4301/1.4571 in posebna jekla po risbi. Materialne certifikate zagotovimo glede na projekt.
Ali izdelujete tudi posamezne dele?
Da. Obdelava velikih delov poteka kot kooperantska proizvodnja brez najmanjših količin – posamezni deli, prototipi in male serije enakovredno, programirano po podatkih CAD ali merah z risbe.
Ali razpolagate s specialnimi orodji za nenavadne obdelave?
Da. V 63 letih je Bock zgradil globok fond orodij in specialnih orodij – dolge vrtalne in izvrtalne palice, kotne frezalne glave, posebne rezkarje, posebne svedre in orodja za rezanje navojev ter lastna vpenjala in merilna sredstva. Tako izdelujemo tudi nenavadne geometrije, globoke izvrtine in težko dostopne površine, ne da bi bili odvisni od dolgotrajne nabave posebnih orodij.
