Συναρμολόγηση συγκροτημάτων έως 50 t – εργοστασιακή συναρμολόγηση στο Lorch
Συγκολλητά, ευθυγραμμισμένα και μηχανουργικά κατεργασμένα εξαρτήματα ενώνονται στη Bock σε πλήρες συγκρότημα – ευθυγραμμισμένα, μετρημένα και παραδοτέα έτοιμα προς αποστολή. Προσυναρμολόγηση, μερική ή πλήρης συναρμολόγηση κατόπιν συμφωνίας, στο εργοστάσιο στο Lorch — Ostalbkreis, περιοχή Στουτγάρδης, Νότια Γερμανία.
Σύστημα γερανών 2×25 t σε λειτουργία τάνδεμ – εξαρτήματα από λίγα κιλά έως 50 t διακινούνται και τοποθετούνται.
Πιστοποιημένοι για την κατασκευή φερόντων χαλύβδινων δομικών στοιχείων, επιπλέον EN ISO 3834-2 και DIN EN ISO 9001:2015.
Έξι περιστροφικές διατάξεις με ράουλα για κυλινδρικά εξαρτήματα από Ø 150 έως 7.500 mm, τέσσερις θέσεις συγκόλλησης και συναρμολόγησης, μία διάταξη αναστροφής φορτίου.
Τα συγκροτήματα ευθυγραμμίζονται πριν από την οριστική σύνδεση και μετρώνται με βαθμονομημένα όργανα μέτρησης και ελέγχου· πρωτόκολλα διαστάσεων ανά έργο.
Προσυναρμολόγηση, μερική συναρμολόγηση ή πλήρης συναρμολόγηση του συγκροτήματος – το εύρος παράδοσης καθορίζεται πριν από την ανάθεση.
Κοπή, συγκόλληση, ευθυγράμμιση, μηχανουργική κατεργασία, αμμοβολή και βαφή σε 14.000 m² σε μία τοποθεσία.
Συναρμολόγηση συγκροτημάτων κατά σχέδιο και κατάλογο υλικών
Ως συναρμολόγηση συγκροτημάτων εννοούμε την ένωση έτοιμων μεμονωμένων εξαρτημάτων σε ένα πλήρες συγκρότημα: συγκολλητά εξαρτήματα, μηχανουργικά κατεργασμένα τεμάχια, λαμαρίνες, διατομές και τυποποιημένα εξαρτήματα συγκεντρώνονται κατά σχέδιο και κατάλογο υλικών, ευθυγραμμίζονται, μετρώνται και ασφαλίζονται.
Η συναρμολόγηση γίνεται στο εργοστάσιό μας στο Lorch. Εκεί οι γερανογέφυρες, οι περιστροφικές διατάξεις με ράουλα, οι θέσεις τοποθέτησης και τα συναφή στάδια – κατεργασία, ευθυγράμμιση, αμμοβολή και βαφή – βρίσκονται στο ίδιο κτίριο: ανάμεσα στα βήματα το συγκρότημα αλλάζει αίθουσα, όχι επιχείρηση.
Η ένωση γίνεται με κοχλίες, πείρους και συγκόλληση: κοχλιωτές συνδέσεις με σπειρώματα από M2 έως M60, συνδέσεις με πείρους και αρθρώσεις, εδράσεις και έδρες εδράνων. Τη σύνδεση με σύσφιξη, όπου ο άξονας υπερψύχεται πριν από την εισαγωγή, την εκτελούμε ανά έργο κατόπιν συνεννόησης.
Η συνήθης περίπτωση είναι παραγγελία με δικό μας μερίδιο κατασκευής: τα φέροντα εξαρτήματα τα κατασκευάζουμε οι ίδιοι και εντάσσουμε στη συναρμολόγηση παρεχόμενα πρόσθετα εξαρτήματα, αγορασμένα στοιχεία και υποσυγκροτήματα κατασκευής μας. Ποια εξαρτήματα παρέχετε εσείς και ποια κατασκευάζουμε εμείς καθορίζεται πριν από την ανάθεση.
Συναρμολογούμε από παρτίδα 1. Μεμονωμένα τεμάχια, πρωτότυπα, συγκροτήματα και μικρές σειρές αντιμετωπίζονται το ίδιο· δεν υπάρχουν ελάχιστες ποσότητες.
Οι εργασίες κλειδαρά και η κατασκευή διατάξεων – προσαρμογή, διάτρηση, κοπή σπειρωμάτων, αφαίρεση γρεζιών καθώς και η κατασκευή βοηθημάτων σύσφιξης, συγκόλλησης και συναρμολόγησης – αποτελούν τη χειροτεχνική βάση αυτής της συναρμολόγησης και περιγράφονται σε ξεχωριστή σελίδα.
Προσυναρμολόγηση, μερική συναρμολόγηση ή πλήρες συγκρότημα – το βάθος το καθορίζετε εσείς
Πόσο μακριά φτάνει η συναρμολόγηση καθορίζεται ανά παραγγελία. Τρία επίπεδα είναι συνήθη:
- Προσυναρμολόγηση
- ενώνει επιμέρους ομάδες, τις ποντάρει και τις μετρά πριν περάσουν στην τελική συγκόλληση ή στη μηχανουργική κατεργασία. Το συγκρότημα ενώνεται αρχικά μόνο σημειακά και έπειτα μετράται· μόνο όταν η θέση είναι σωστή γίνεται η οριστική σύνδεση.
- Μερική συναρμολόγηση
- ολοκληρώνει το συγκρότημα έως ένα καθορισμένο εύρος και το παραδίδει σε αυτή την κατάσταση – για παράδειγμα όταν τα πρόσθετα εξαρτήματα πρέπει να τοποθετηθούν μόνο στον τόπο χρήσης ή όταν η διάσταση μεταφοράς είναι περιορισμένη.
- Πλήρης συναρμολόγηση συγκροτήματος
- ενώνει συγκολλητά και μηχανουργικά κατεργασμένα εξαρτήματα σε πλήρες συγκρότημα: εδράσεις και έδρες εδράνων, συνδέσεις με πείρους και αρθρώσεις, κοχλιωτές συνδέσεις με σπειρώματα από M2 έως M60, επιπλέον στηρίγματα, κονσόλες, κλίμακες και κιγκλιδώματα – ευθυγραμμισμένα, μετρημένα και παραδοτέα έτοιμα προς τοποθέτηση.
Το αν ένα συγκρότημα παραδίδεται προσυναρμολογημένο, μερικώς ή πλήρως συναρμολογημένο το ορίζει η παραγγελία. Οι τιμές μας νοούνται από το εργοστάσιο στο Lorch· η εγκατάσταση και η θέση σε λειτουργία στον πελάτη δεν περιλαμβάνονται και απαιτούν ρητή συμφωνία.
Ευθυγράμμιση, μέτρηση και συγκράτηση σε θέση σύνδεσης
Το αν ένα βαρύ χαλύβδινο συγκρότημα είναι συναρμολογήσιμο κρίνεται πριν από την πρώτη σύνδεση – στο ερώτημα αν το εξάρτημα μπορεί να συγκρατηθεί σε θέση σύνδεσης, να ευθυγραμμιστεί και να επαναμετρηθεί. Γι' αυτό υπάρχει στο Lorch μόνιμα εγκατεστημένος εξοπλισμός:
- Δύο γερανογέφυρες των 25 t η καθεμία, σε λειτουργία τάνδεμ έως 50 t – επιπλέον γερανογέφυρες με 10 t και 3,2 t καθώς και περιστρεφόμενοι γερανοί τοίχου με 7 m εμβέλεια στις θέσεις εργασίας
- Έξι περιστροφικές διατάξεις με ράουλα για κυλινδρικά εξαρτήματα από Ø 150 έως 7.500 mm – συγκρατούν εξαρτήματα έως 60 t περιστρεφόμενα σε θέση σύνδεσης
- Τέσσερις θέσεις συγκόλλησης και συναρμολόγησης με φέρουσα ικανότητα έως 2.000 kg και πλάκες σύσφιξης έως 1.250 × 1.250 mm· μία διάταξη με δίσκο σύσφιξης Ø 1.070 mm κλίνει έως 135°
- Μία διάταξη αναστροφής φορτίου για εξαρτήματα έως 5 t για ελεγχόμενη αναστροφή συγκροτημάτων
- Ένα όχημα μεταφοράς MAFI με επιφάνεια φόρτωσης 2.500 × 8.000 mm και περονοφόρα έως 16 t για την εσωτερική μεταφορά μεταξύ παραγωγής, μετεπεξεργασίας και συναρμολόγησης

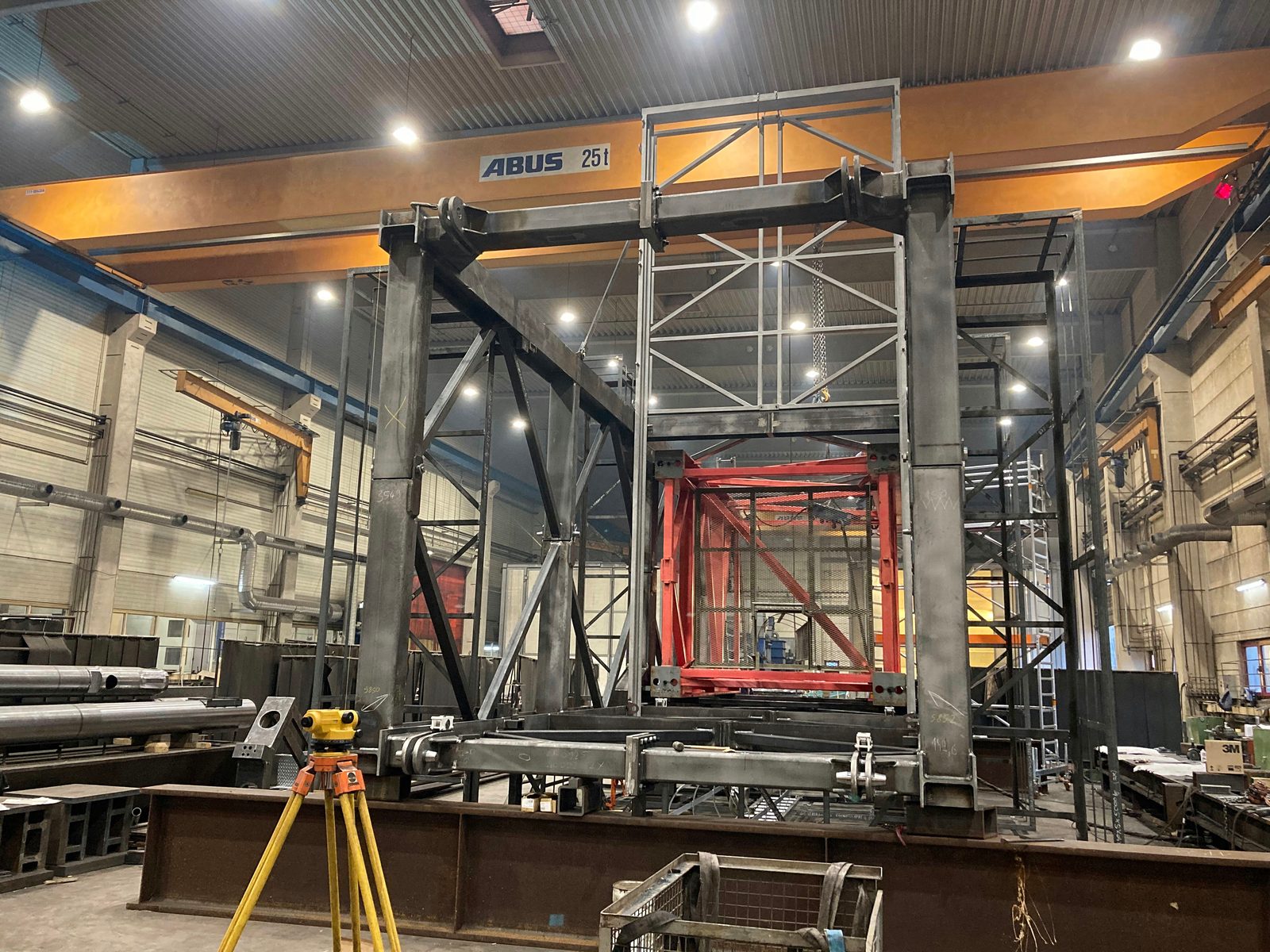

- Ευθυγράμμιση και μέτρηση με χωροβάτη και βαθμονομημένα όργανα μέτρησης – οι διαστάσεις σημειώνονται στο εξάρτημα και οι συνδέσεις με πείρους και αρθρώσεις ρυθμίζονται βάσει αυτών
Έτσι κάθε σημείο σύνδεσης μπορεί να έρθει σε προσβάσιμη θέση αντί να εκτελείται πάνω από το κεφάλι ή σε αναγκαστική θέση. Σε βαριά συγκροτήματα αυτό καθορίζει τη διαστασιακή ακρίβεια και την ποιότητα ραφής των επόμενων εργασιών συγκόλλησης.
Η συναρμογή στην οποία συναρμολογούμε δημιουργείται στο ίδιο σπίτι
Το αν ένα συγκρότημα ταιριάζει κρίνεται πριν από τη συναρμολόγηση – στις έδρες εδράνων, στις οπές εφαρμογής και στις επιφάνειες σύνδεσης. Οι επιφάνειες αυτές δημιουργούνται σε εμάς σε οριζόντια διατρητικά CNC με διαδρομές 3.500 mm × 2.500 mm × 1.200 mm και περιστρεφόμενη τράπεζα 360°, στον κάθετο τόρνο έως Ø 4.800 mm και στα κέντρα φρεζαρίσματος πύργου έως 26 m μήκος εξαρτήματος.
Διατάξεις οπών και σπειρώματα στερέωσης από M2 έως M60 κατασκευάζουμε με ακτινικά δράπανα έως 3.000 mm εμβέλεια, ακόμη και βαθιά μέσα σε εξαρτήματα μεγάλης επιφάνειας – εκεί όπου μια μεταγενέστερη επανακατεργασία στο συναρμολογημένο συγκρότημα δεν θα ήταν πλέον προσβάσιμη. Επανακατεργασία και διατρήσεις σε αγορασμένα ή παρεχόμενα από τον πελάτη εξαρτήματα εκτελούμε επίσης.
Ο έλεγχος γίνεται πριν το εξάρτημα εισέλθει στη συναρμολόγηση: οπτικός έλεγχος, έλεγχος με διεισδυτικά υγρά και έλεγχος μαγνητικών σωματιδίων από δικό μας προσωπικό κατά DIN EN ISO 9712 (Level 2) απευθείας στο εργοστάσιο, χωρίς εξωτερικές αλυσίδες ραντεβού. Επειδή η κατεργασία και η συναρμολόγηση βρίσκονται στην ίδια επιχείρηση, μια απόκλιση μπορεί να διορθωθεί ακόμη στη στερέωση αντί να εξισορροπηθεί στο συγκρότημα.
Σε ποια κατάσταση επιστρέφει το συγκρότημα
Τι γίνεται μετά τη συναρμολόγηση καθορίζεται με την παραγγελία. Τα βήματα αυτά είναι διαθέσιμα εντός της επιχείρησης και μπορούν να ενταχθούν στη συναρμολόγηση:
- Ευθυγράμμιση και αποτόνωση
- διορθώνει την παραμόρφωση συγκόλλησης με θερμική ευθυγράμμιση και μειώνει τις εσωτερικές τάσεις με δονητική αποτόνωση (VSR) – και τα δύο πριν από τη μηχανουργική κατεργασία ή πριν από την τελική συναρμολόγηση, χωρίς εξωτερική εφοδιαστική.
- Μη καταστροφικός έλεγχος
- περιλαμβάνει οπτικό έλεγχο (VT), έλεγχο με διεισδυτικά υγρά (PT) και έλεγχο μαγνητικών σωματιδίων (MT) εσωτερικά με πιστοποίηση Level 2 κατά DIN EN ISO 9712· έλεγχο με υπερήχους (UT) ανά έργο στο εργοστάσιο από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας.
- Έλεγχος διαστάσεων και τεκμηρίωση
- περιλαμβάνει ευθυγράμμιση και μέτρηση με βαθμονομημένα όργανα μέτρησης· πρωτόκολλα διαστάσεων, πιστοποιητικά υλικού και πιστοποιητικό εργοστασίου 3.1 κατά EN 10204 παρέχουμε ανά έργο.
- Αμμοβολή και βαφή
- γίνεται ως αμμοβολή έως Sa 2,5 και βιομηχανική βαφή κατά EN ISO 12944 σε θάλαμο μεγέθους 25 m × 7 m × 6 m – ανάλογα με το εξάρτημα πριν ή μετά τη συναρμολόγηση, ώστε οι λειτουργικές επιφάνειες και οι επιφάνειες συναρμογής να παραμένουν ελεύθερες.
- Συσκευασία και φόρτωση
- περιλαμβάνει παλετοποίηση, υποστήριξη με ξύλινα δοκάρια και κατασκευές αποστολής, περιτύλιξη με μεμβράνη κατά τις προδιαγραφές του πελάτη, ασφάλιση φορτίου με ιμάντες, σφήνες και αντιστηρίξεις καθώς και φόρτωση έως 50 t – συμπεριλαμβανομένης της προετοιμασίας για ειδικές και βαρέες μεταφορές.
Το εύρος παράδοσης καθορίζεται πριν από την ανάθεση: παραλαμβάνετε το συγκρότημα χονδρικά ενωμένο, ελεγμένο, με επίστρωση ή συσκευασμένο έτοιμο προς αποστολή. Παράδοση από το εργοστάσιο στο Lorch ή με μεταφορά έως τον χώρο σας.
Πιστοποιητικά για τα συναρμολογημένα συγκροτήματα
1 / 3
Πιστοποιημένη κατασκευή – το EXC3 καλύπτει το ενωμένο εξάρτημα, όχι μόνο τη ραφή
Η Bock Maschinenbau είναι πιστοποιημένη για την κατασκευή φερόντων χαλύβδινων δομικών στοιχείων κατά DIN EN 1090-2, κατηγορία εκτέλεσης EXC3 (φορέας πιστοποίησης DVS ZERT), και πληροί τις απαιτήσεις ποιότητας για τη συγκόλληση τήξης κατά DIN EN ISO 3834-2. Το πεδίο ισχύος του προτύπου είναι η κατασκευή – δεν σταματά στη μεμονωμένη ραφή, αλλά περιλαμβάνει το ενωμένο εξάρτημα. Συμπληρωμένο με πιστοποιημένη διαχείριση ποιότητας κατά DIN EN ISO 9001:2015, αυτό αποτελεί το πλαίσιο εντός του οποίου συναρμολογούνται στη Bock φέροντα συγκροτήματα. Για εντολείς με υποχρέωση τεκμηρίωσης, τα τρέχοντα πιστοποιητικά διατίθενται σε μορφή PDF.
Διασφάλιση ποιότητας στο συναρμολογημένο συγκρότημα
Σε ένα συναρμολογημένο συγκρότημα δεν κρίνει μόνο η μεμονωμένη ραφή, αλλά και η θέση των εξαρτημάτων μεταξύ τους. Γι' αυτό η ευθυγράμμιση και οι διαστάσεις ελέγχονται στο εξάρτημα πριν από την οριστική σύνδεση. Ανάλογα με το εξάρτημα, το υλικό, την κατηγορία ραφής και τις προδιαγραφές του πελάτη εφαρμόζονται επιπλέον οπτικοί έλεγχοι και μέθοδοι μη καταστροφικού ελέγχου.
- Ο οπτικός έλεγχος (VT), ο έλεγχος με διεισδυτικά υγρά (PT) και ο έλεγχος μαγνητικών σωματιδίων (MT) είναι διαθέσιμοι εσωτερικά (in-house) με πιστοποίηση Level 2 κατά DIN EN ISO 9712.
- Οι έλεγχοι με υπερήχους (UT) διατίθενται ανά έργο εντός της επιχείρησης από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας.
Έτσι μπορούν να αξιολογηθούν ενδείξεις επιφανείας, ρωγμές, ανωμαλίες κοντά στην επιφάνεια καθώς και εσωτερικές ανωμαλίες σε κατάλληλα εξαρτήματα και συγκολλήσεις.
Οι απαιτήσεις ελέγχου και τεκμηρίωσης συμφωνούνται ανά έργο σύμφωνα με το σχέδιο, την απαίτηση του προτύπου και τις προδιαγραφές του πελάτη. Πιστοποιητικά υλικού και βεβαιώσεις ελέγχου παρέχουμε κατόπιν αιτήματος ή σύμφωνα με την απαίτηση του έργου.
Τυπικά συναρμολογημένα συγκροτήματα
Στη Bock συναρμολογούνται κυρίως βαριά, πολυμερή συγκροτήματα από τις μεταλλικές κατασκευές, την κατασκευή γερανών και εγκαταστάσεων:
- Βραχίονες γερανών, πλαίσια πύλης και φέρουσες μεταλλικές κατασκευές – κιβωτοειδείς στύλοι, χιαστί ενισχυμένοι δικτυωτοί πύργοι, ελάσματα με οπές, πείρους και αρθρωτές πλάκες

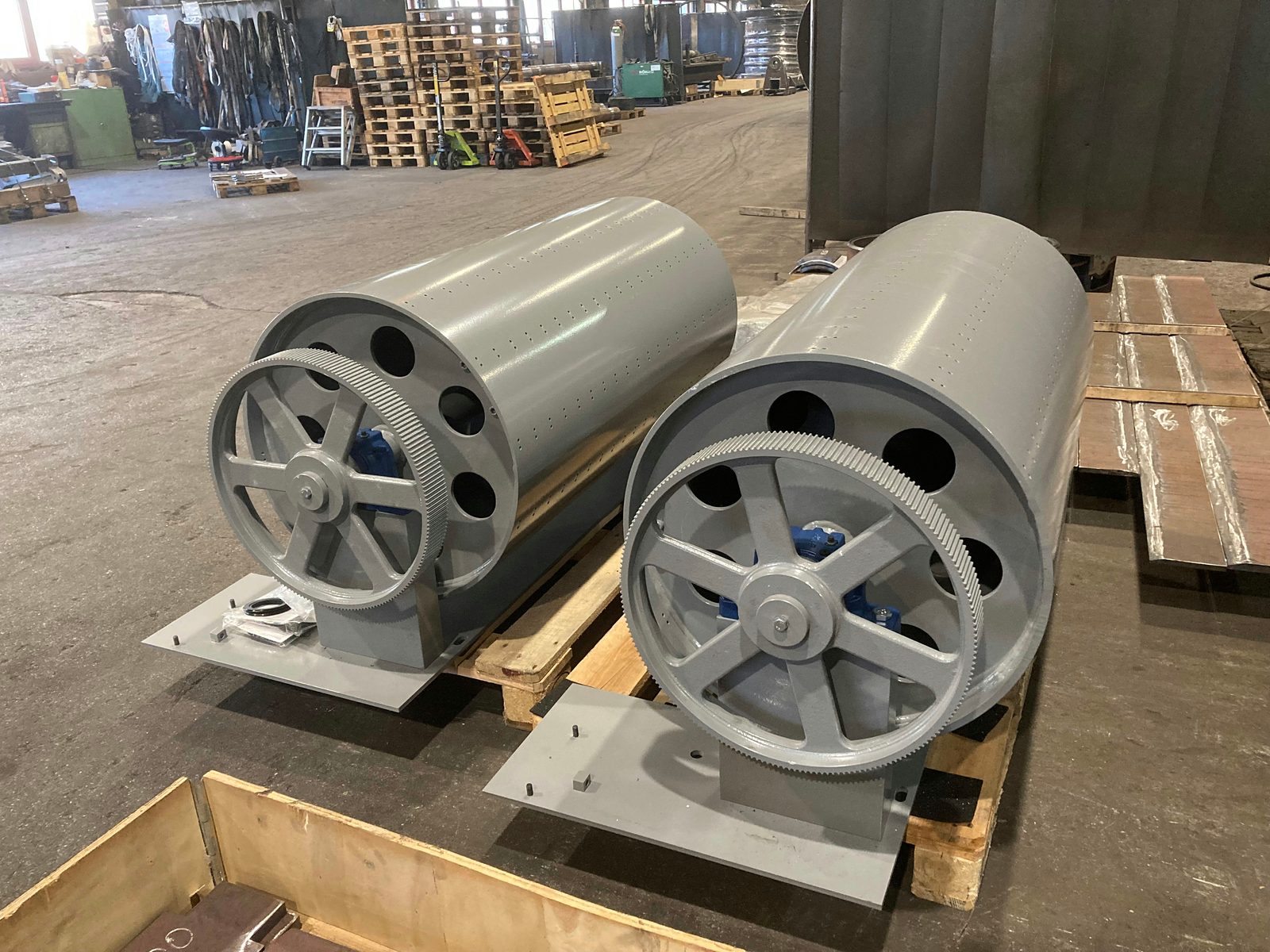

- Συγκροτήματα τυμπάνων για ανυψωτικά και εγκαταστάσεις – σώματα τυμπάνων συμπληρωμένα με οδοντωτό στεφάνι, έδρανο και βασική πλάκα
- Περιστρεφόμενα τύμπανα για την ξήρανση και ψύξη χύδην υλικών ως πλήρως συγκολλημένο και συναρμολογημένο μεγάλο συγκρότημα
- Συγκροτήματα δοχείων και συσκευών – από το μεμονωμένο τμήμα κελύφους έως το συναρμολογημένο μεγάλο συγκρότημα, όπως ξηραντήρας τυμπάνου ή τμήμα περιστροφικού κλιβάνου
- Πλαίσια, δοκοί, περιβλήματα και πλαίσια μηχανών για την κατασκευή ειδικών μηχανών

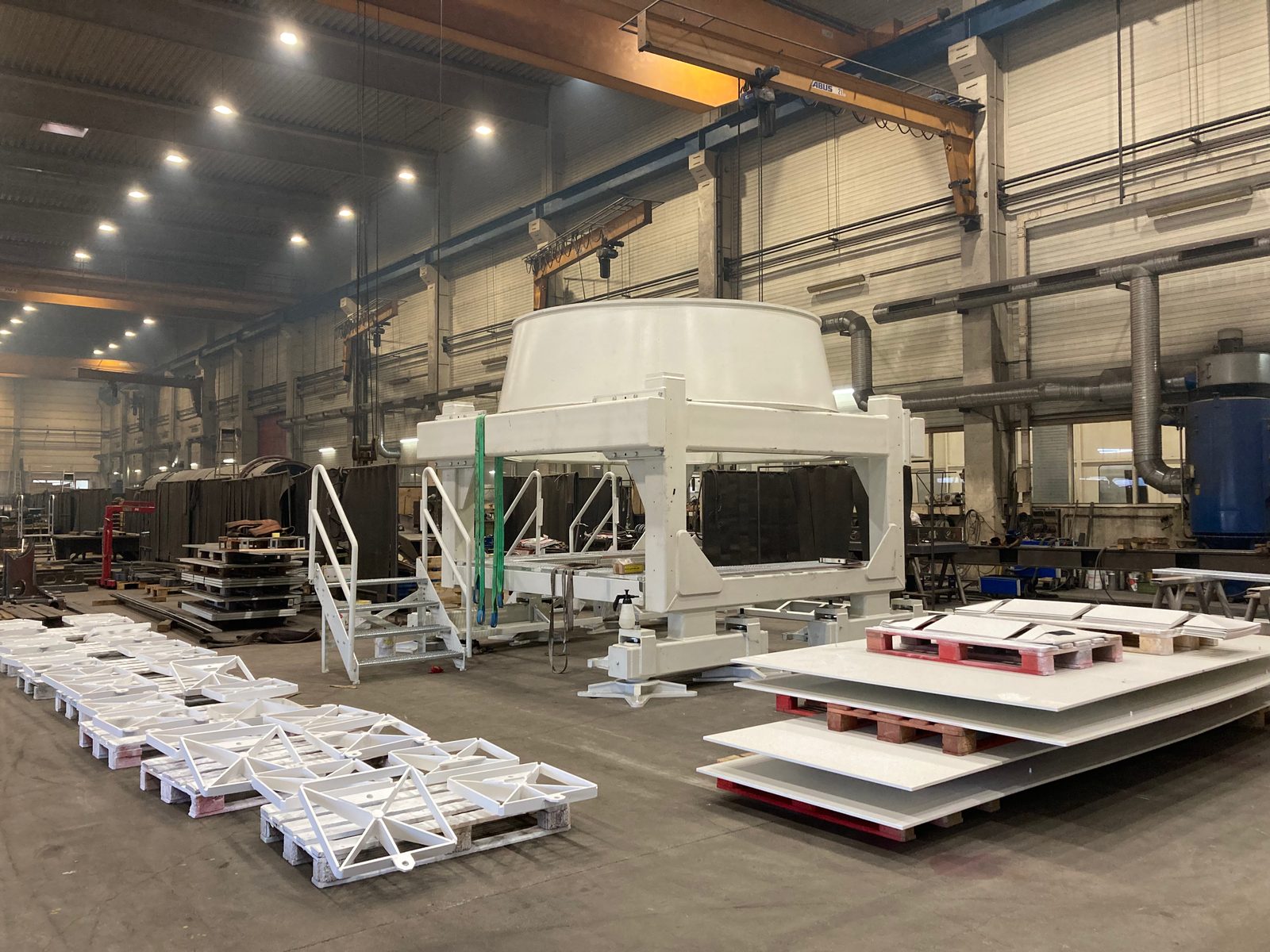

- Συγκροτήματα για μεγάλο αστρονομικό τηλεσκόπιο – μεταλλική κατασκευή ακριβείας με πόδια αλφαδιάσματος, ενσωματωμένη σκάλα και κιγκλίδωμα, βαμμένα και έτοιμα προς αποστολή
- Συστήματα σωληνώσεων και δομικές συνδέσεις
- Ειδικά εμπορευματοκιβώτια έως 50 t, κατασκευασμένα εξ ολοκλήρου στο Lorch, αμμοβολημένα, βαμμένα και προετοιμασμένα για παράδοση
Τις εργασίες επισκευής και μετατροπής σε υφιστάμενες μεταλλικές κατασκευές τις αντιμετωπίζουμε ξεχωριστά – εκεί στην αρχή βρίσκεται η αποτύπωση της κατάστασης, όχι ο κατάλογος υλικών.
Εικόνες από τη συναρμολόγηση συγκροτημάτων

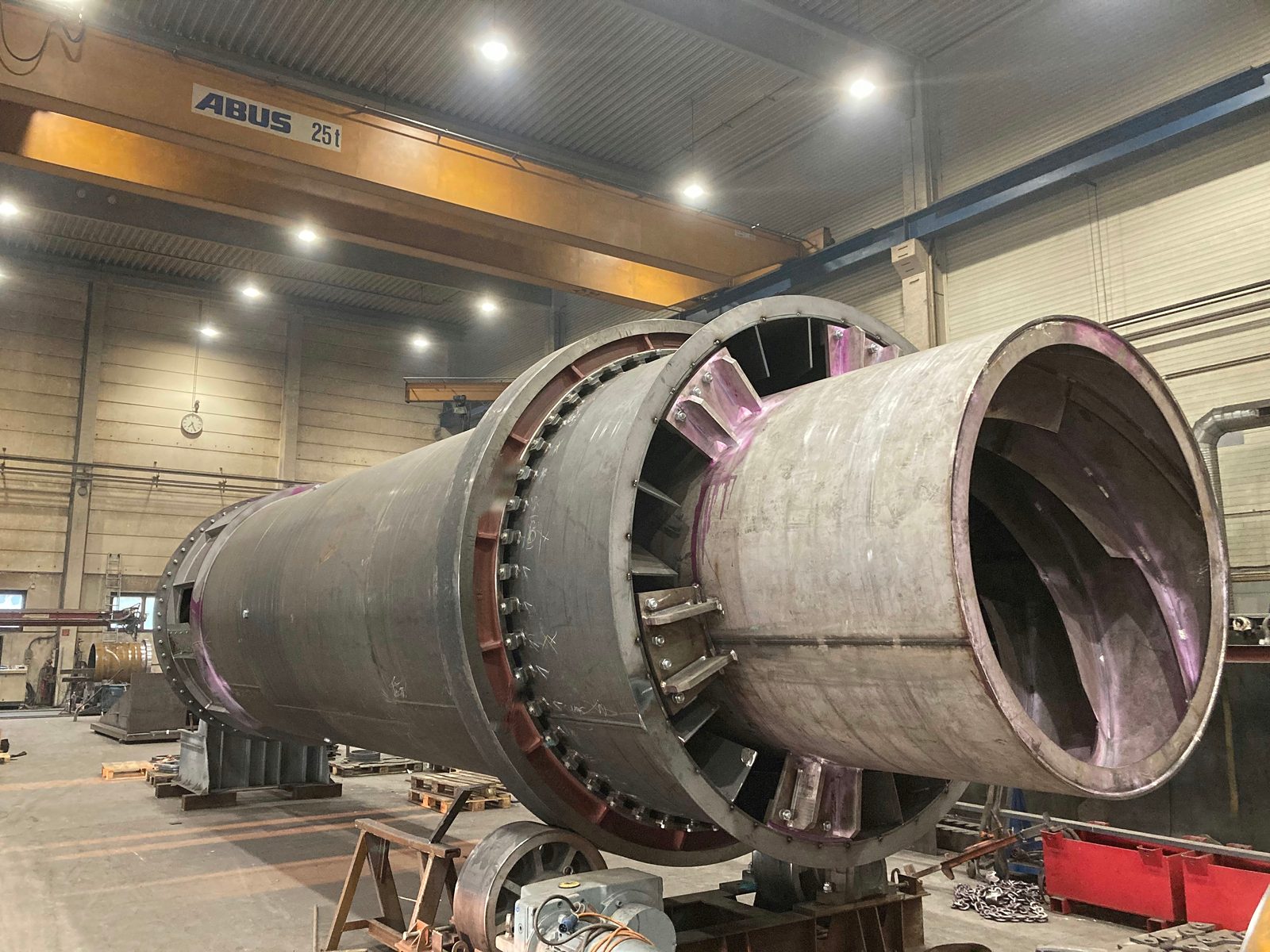

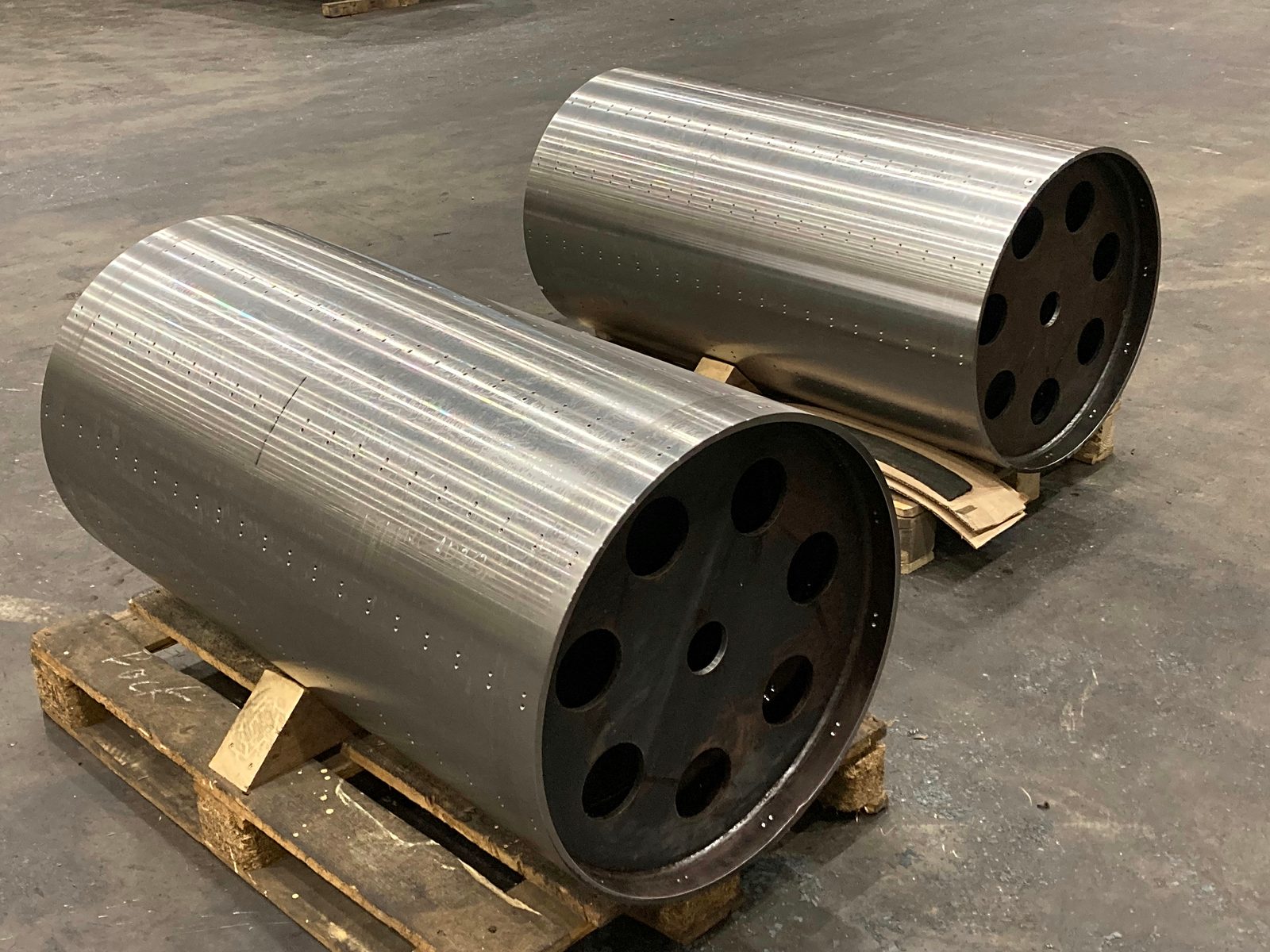

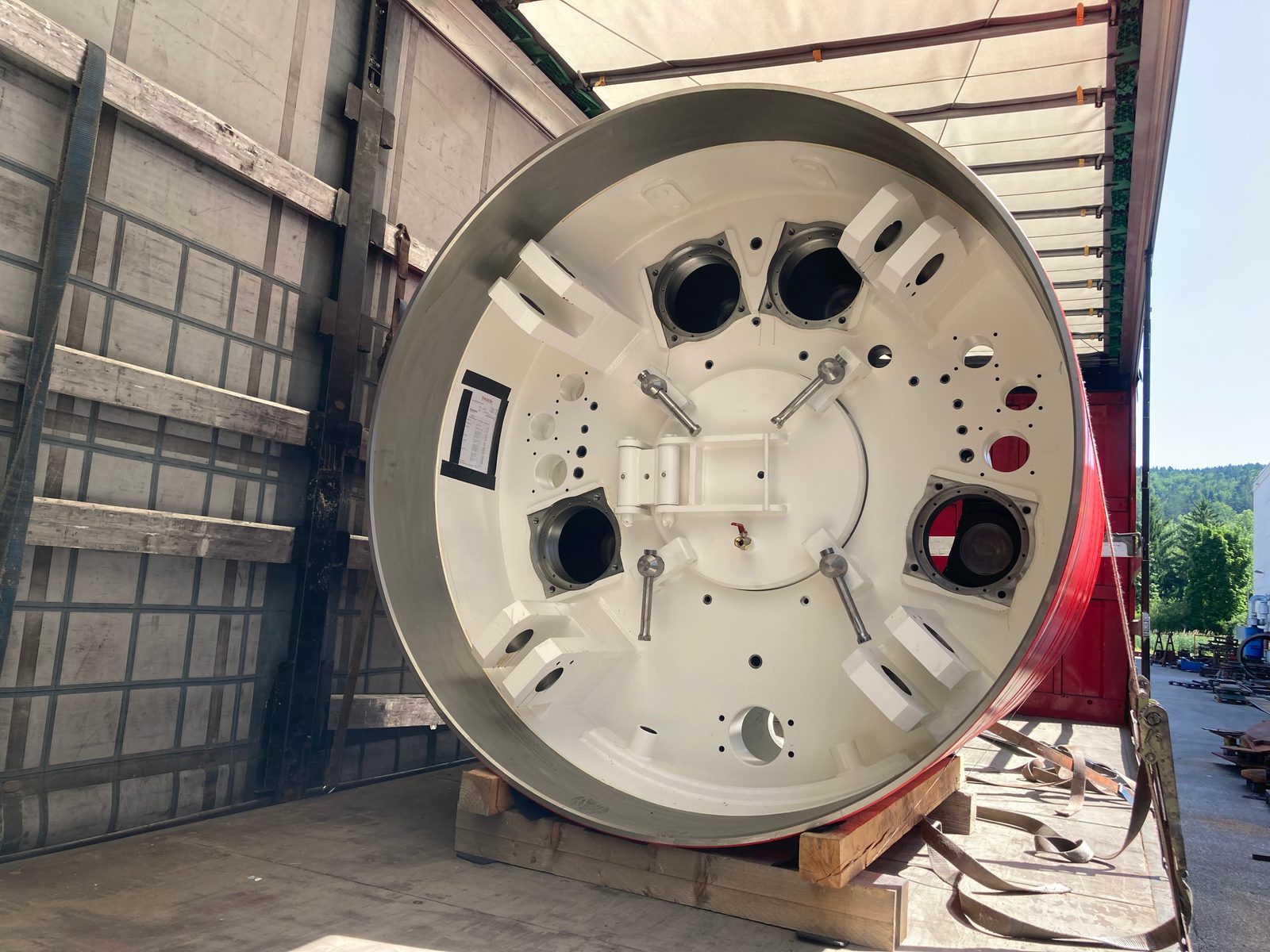

Τρεις ματιές στη συναρμολόγηση: ένας περιστροφικός κλίβανος στην περιστροφική διάταξη με ράουλα – οι κόκκινες ενδείξεις στις ραφές προέρχονται από τον έλεγχο με διεισδυτικά υγρά, που γίνεται στο εξάρτημα πριν από τη συνέχιση της κατασκευής – και το ίδιο εξάρτημα δύο φορές: το σώμα τυμπάνου πριν από τη συναρμολόγηση με τορνιρισμένη εξωτερική επιφάνεια, διάταξη οπών και κύκλο οπών φλάντζας, και μετά τη συναρμολόγηση και βαφή συμπληρωμένο με οδοντωτό στεφάνι, έδρανο και βασική πλάκα.
Σύνδεση με σύσφιξη – τέσσερις λήψεις από τη συναρμολόγηση

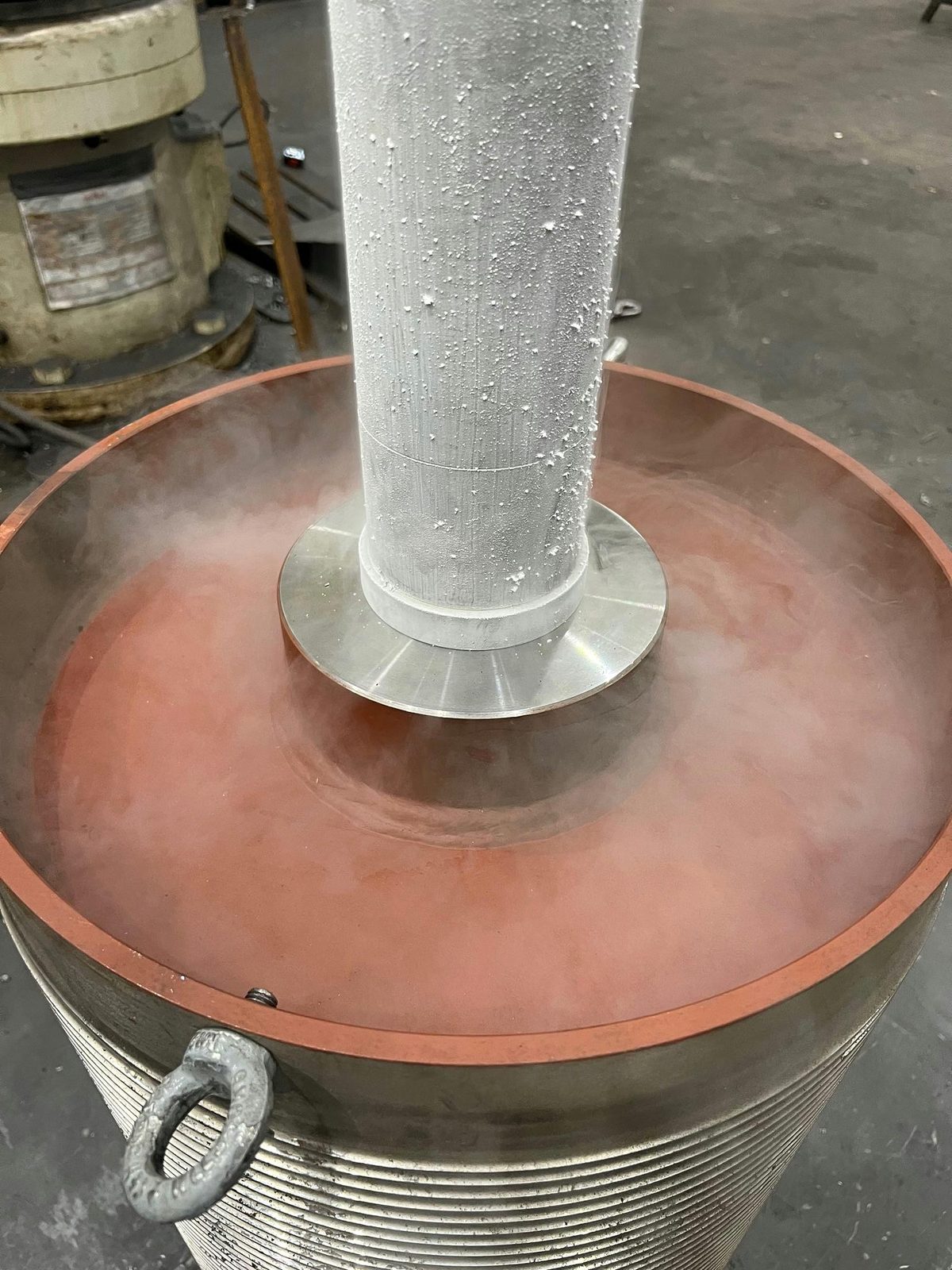

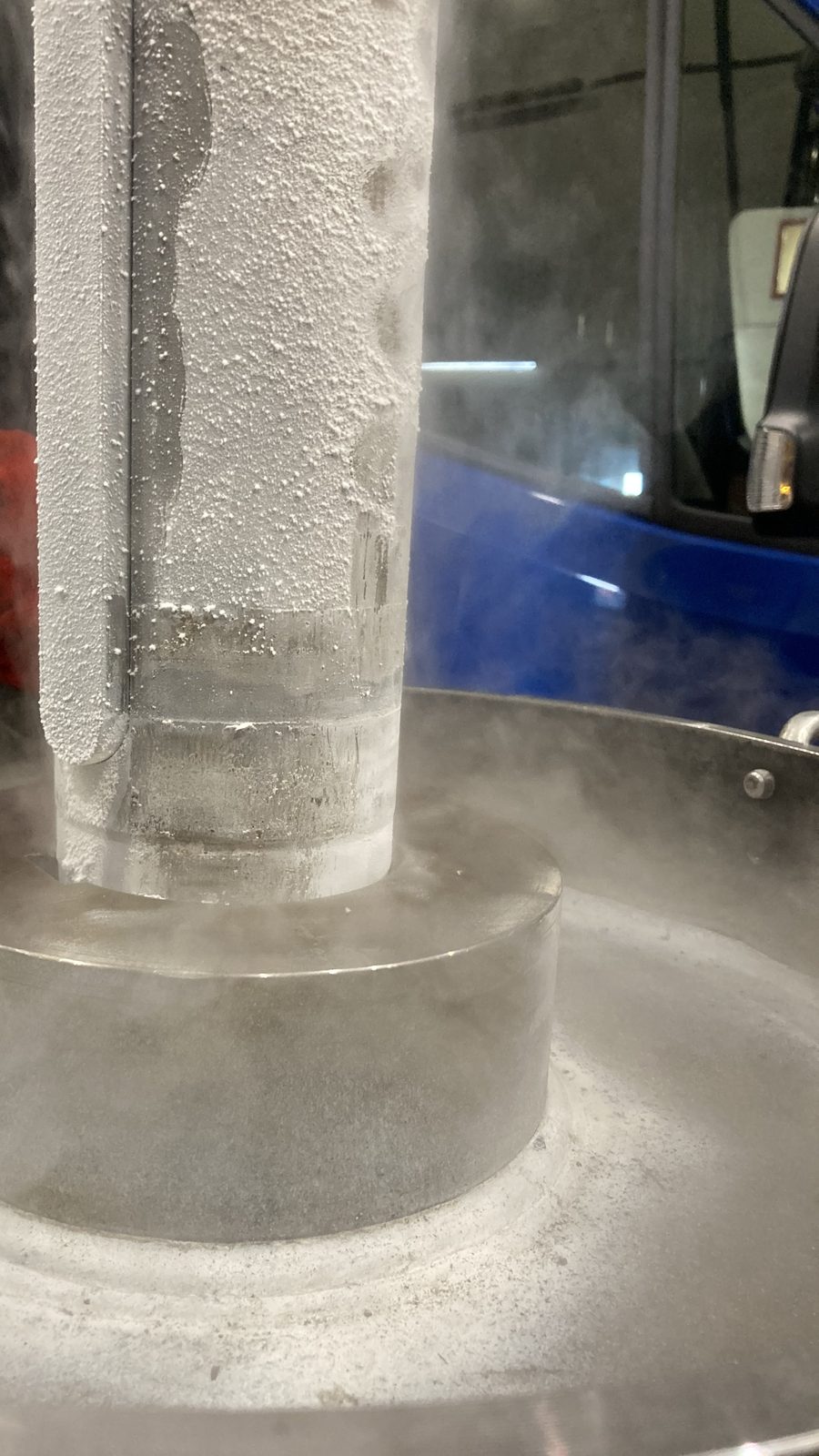

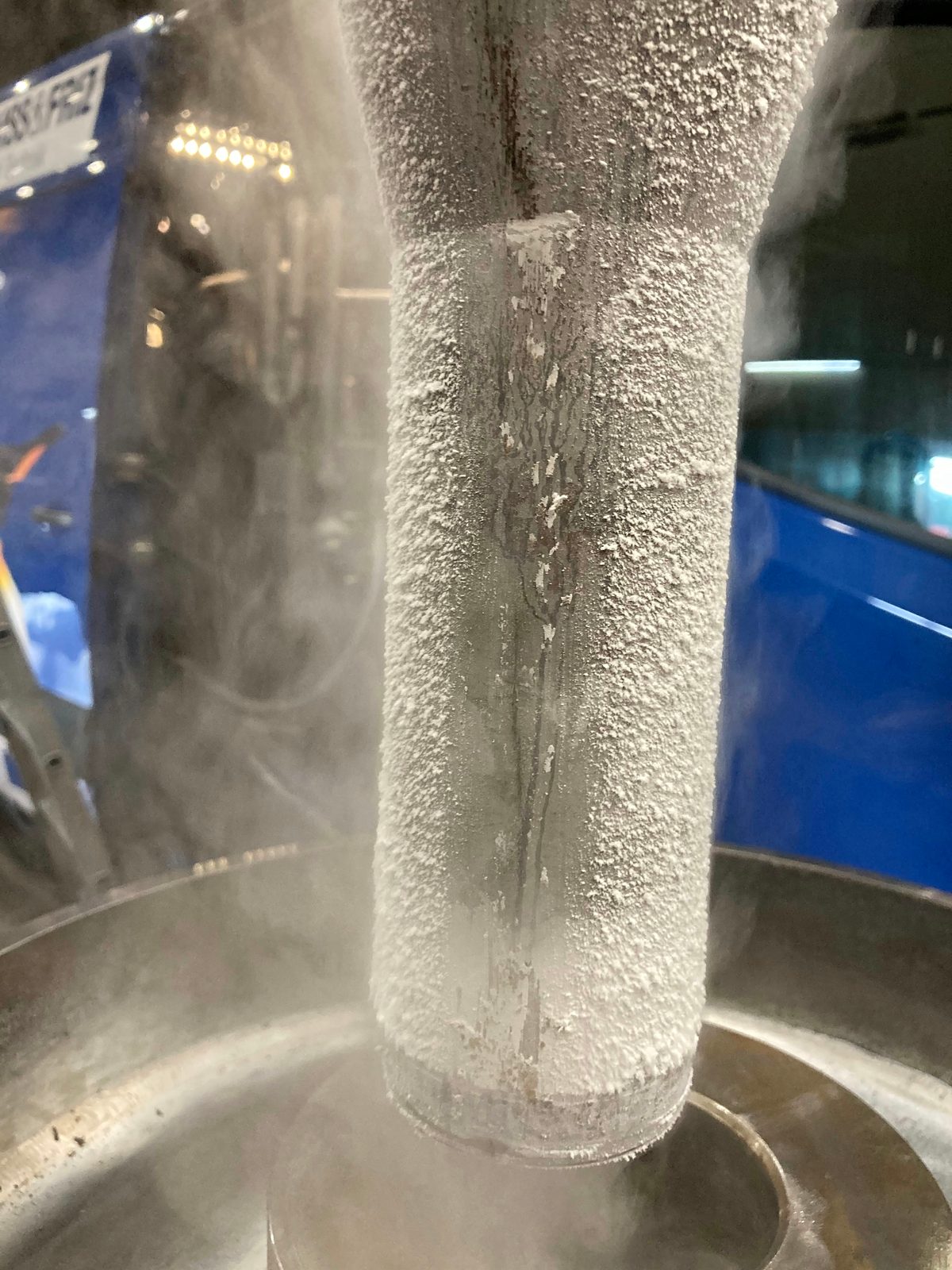

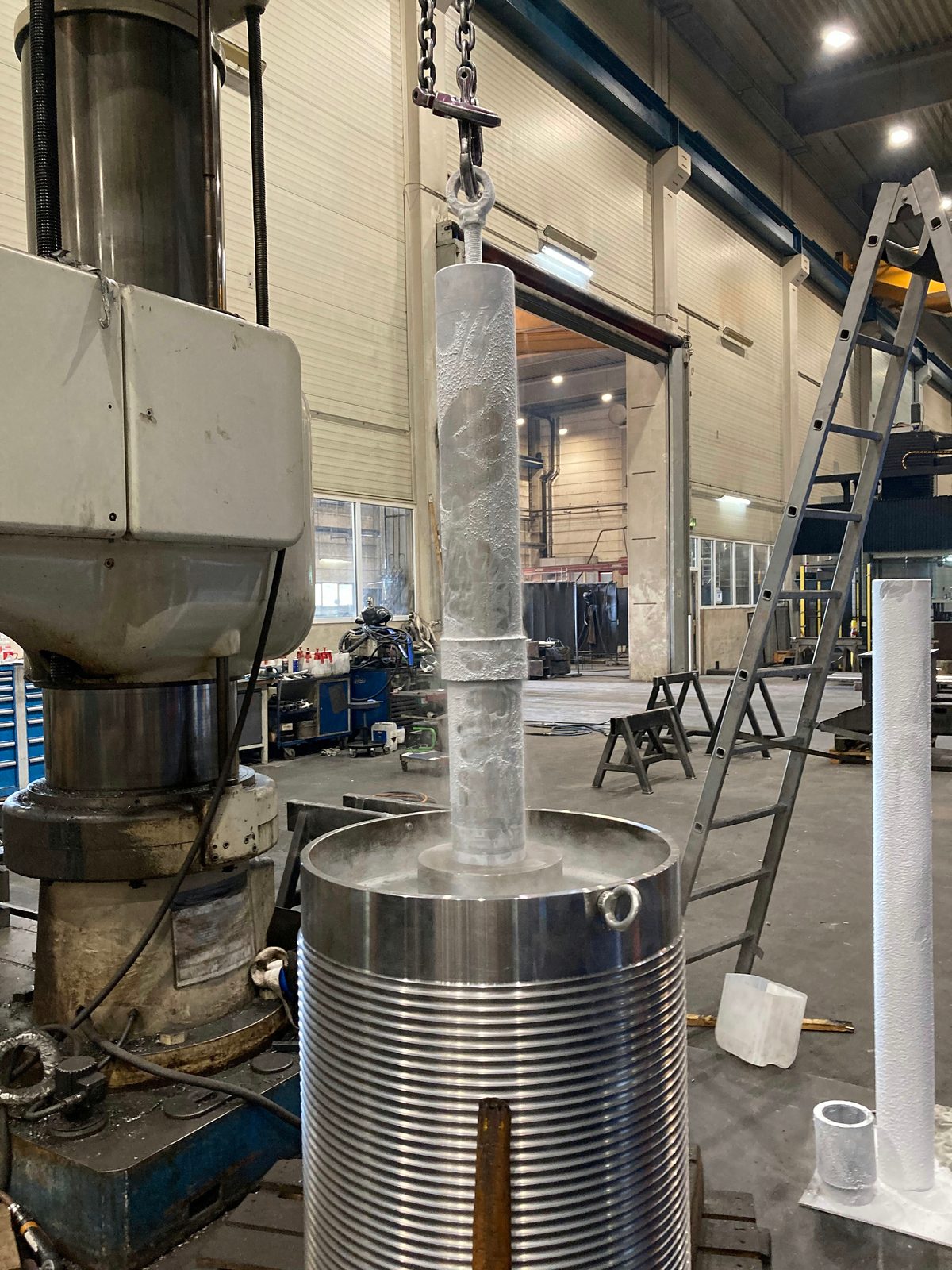

Τέσσερις λήψεις μιας διαδικασίας σύνδεσης με σύσφιξη: ο υπερψυγμένος, παγωμένος άξονας στο άγκιστρο του γερανού πάνω από το τύμπανο συρματόσχοινου, το κλειστό στρώμα πάχνης με τοποθετημένη σφήνα, η είσοδος στην οπή της πλήμνης – και ο συνδεδεμένος άξονας στον ασταρωμένο πυθμένα του τυμπάνου. Μια μέθοδος που εκτελούμε ανά έργο κατόπιν συνεννόησης.
Συναρμολόγηση συγκροτημάτων στη Bock – γιατί
Η Bock παράγει στο Lorch εδώ και 63 χρόνια και συναρμολογεί εκεί όπου επίσης συγκολλά και κατεργάζεται:
- Θέση σύνδεσης αντί για αναγκαστική θέση
- Έξι περιστροφικές διατάξεις με ράουλα, τέσσερις θέσεις τοποθέτησης και μία διάταξη αναστροφής φορτίου φέρνουν κάθε σημείο σύνδεσης σε προσβάσιμη θέση.
- Διαχείριση έως 50 t
- Σύστημα γερανών 2×25 t σε λειτουργία τάνδεμ, περονοφόρα έως 16 t για την εσωτερική μεταφορά.
- Συναρμογή από την ίδια επιχείρηση
- Έδρες εδράνων, οπές εφαρμογής και σπειρώματα έως M60 δημιουργούνται σε δικά μας διατρητικά – όχι στον προμηθευτή.
- Ελεγμένο πριν από τη συναρμολόγηση
- VT, PT και MT από δικό μας προσωπικό ελέγχου κατά DIN EN ISO 9712 Level 2, πριν το συγκρότημα ενωθεί.
- Βάθος συναρμολόγησης κατόπιν συμφωνίας
- Προσυναρμολόγηση, μερική συναρμολόγηση ή πλήρες συγκρότημα – το εύρος παράδοσης καθορίζεται πριν από την ανάθεση.
- Έτοιμο προς αποστολή από το εργοστάσιο
- Παλετοποιημένο, υποστηριγμένο, ασφαλισμένο και προετοιμασμένο για ειδική ή βαρέα μεταφορά – από το εργοστάσιο στο Lorch ή με μεταφορά έως τον χώρο σας.
Το έργο σας — απευθείας από την περιοχή
Στείλτε μας το αίτημά σας για κατασκευή κατ’ ανάθεση, μεταλλικές κατασκευές ή ειδικές κατασκευές μηχανών — θα επικοινωνήσουμε μαζί σας σύντομα.
Αίτημα για συναρμολόγηση συγκροτημάτων
Για μια πρώτη εκτίμηση χρειαζόμαστε σχέδιο ή τρισδιάστατο μοντέλο σε μορφή PDF, STEP ή DXF, επιπλέον κατάλογο υλικών, υλικά, βάρος εξαρτήματος και το επιθυμητό βάθος συναρμολόγησης. Συμπληρωματικά στοιχεία για τις απαιτήσεις ελέγχου, τεκμηρίωσης και αποστολής καθώς και για την προθεσμία παράδοσης. Ελέγχουμε τις δυνατότητες κατασκευής και συναρμολόγησης και συντάσσουμε προσφορά χωρίς δέσμευση.
