Zelo dolgo in dimenzijsko natančno
Gibalna pot X 26.000 mm — obdelava po vsej dolžini sestavnega dela v eni vpetji.
Zayer Thera W 26000 · Portalni rezkalnik
npr. nosilci zagatnih sten in komponente drogovja nadmerne dolžine
Specialno temeljenje in vrtalna tehnika: sestavni deli po vaši risbi
Kot dobavitelj za specialno temeljenje izdelujemo varjene in mehansko obdelane sestavne dele za vrtalno in zabijalno tehniko — Kelly drogove, vrtalno drogovje, jambore, vrtalna orodja in komponente zabijalnih naprav, izdelane po vaši risbi in po DIN EN 1090-2 EXC3 v Lorchu v regiji Stuttgart.
Celotna vrtalna tehnika
Kelly drogovi, vrtalno drogovje, vrtalna orodja in komponente vrtalnih cevi za rotacijske in udarne vrtalne postopke.
Površina v hiši
Peskanje in industrijsko lakiranje v istem obratu — sestavni deli zapustijo proizvodnjo prevlečeni in za vgradnjo pripravljeni.
do 26 m dolžine sestavnega dela
Dolge komponente drogovja in nosilcev se mehansko obdelajo v eni vpetji.
do 50 t teže kosa
Težki sestavni deli zabijalnih naprav in okvirjev — varno rokovanje prek žerjavnega sistema 2×25 t.
EN 1090-2 EXC3
Nosilni zvari po najvišjem v praksi certificiranem izvedbenem razredu, dodatno EN ISO 3834-2.
Neporušne preiskave v hiši
VT, PT in MT z lastnim preizkuševalnim osebjem stopnje 2 po DIN EN ISO 9712 — neposredno v proizvodnji; UT v našem obratu s strani našega kooperacijskega partnerja.
Vaš dobavitelj za specialno temeljenje
Kot dobavitelj za specialno temeljenje izdelujemo po risbi — od posameznega dela do ponavljajoče se male serije. Sestavni deli za vrtalno in zabijalno tehniko so pod kombinirano obremenitvijo: Kelly drogovi in vrtalno drogovje prenašajo vrtilni moment in podajno silo, medtem ko na orodju delujejo zemljina, gramoz in kamnina. Kateri material mora to prenesti, določa vaša konstrukcija — v praksi je to pretežno konstrukcijsko jeklo. Od nas pride izdelava: dimenzijska natančnost po vsej dolžini sestavnega dela, dokumentirani zvari in ponovljiva kakovost.
Sestavni deli zabijalnih naprav in nosilne komponente okvirjev morajo trajno prenašati udarne in vibracijske obremenitve. Take sklope varimo kot certificiran varilski obrat po DIN EN 1090-2 EXC3 in EN ISO 3834-2 — z dokumentiranimi zvari in popolno sledljivostjo materiala po EN 10204.
Od plamenskega razreza prek varjenja do CNC-obdelave velikih delov, peskanja in industrijskega lakiranja nastane vse pod eno streho v Lorchu v regiji Stuttgart. To skrajša pretočne čase, odpravi zunanjo logistiko med proizvodnimi koraki in zadrži odgovornost za rok in kakovost na enem mestu.
Tipični sestavni deli za specialno temeljenje
Izdelujemo po risbi in specifikaciji naročnika — varjeno, mehansko obdelano in dokumentirano:
- Kelly drogovi — teleskopski pogonski drogovi za rotacijske vrtalne naprave, izdelani za visoke torzijske in podajne obremenitve
- Jambori, vrtalni jambori in roke — dolgi varjeni sklopi jamborov in segmenti jamborov za zabijalne in rotacijske vrtalne naprave, obdelani po vsej dolžini v eni vpetji
- Vrtalno drogovje in komponente vrtalnih cevi — varjene in obdelane komponente za vrtalne sisteme in sisteme za zacevljenje
- Vrtalna orodja — varjena in mehansko obdelana telesa orodij za rotacijske in udarne vrtalne postopke
- Sestavni deli zabijalnih naprav — nosilne komponente okvirjev za udarno in vibracijsko trajno obremenitev
- Nosilci zagatnih sten in elementi grabilnikov — težki profili in sklopi, razrezani in obdelani do vgradne pripravljenosti

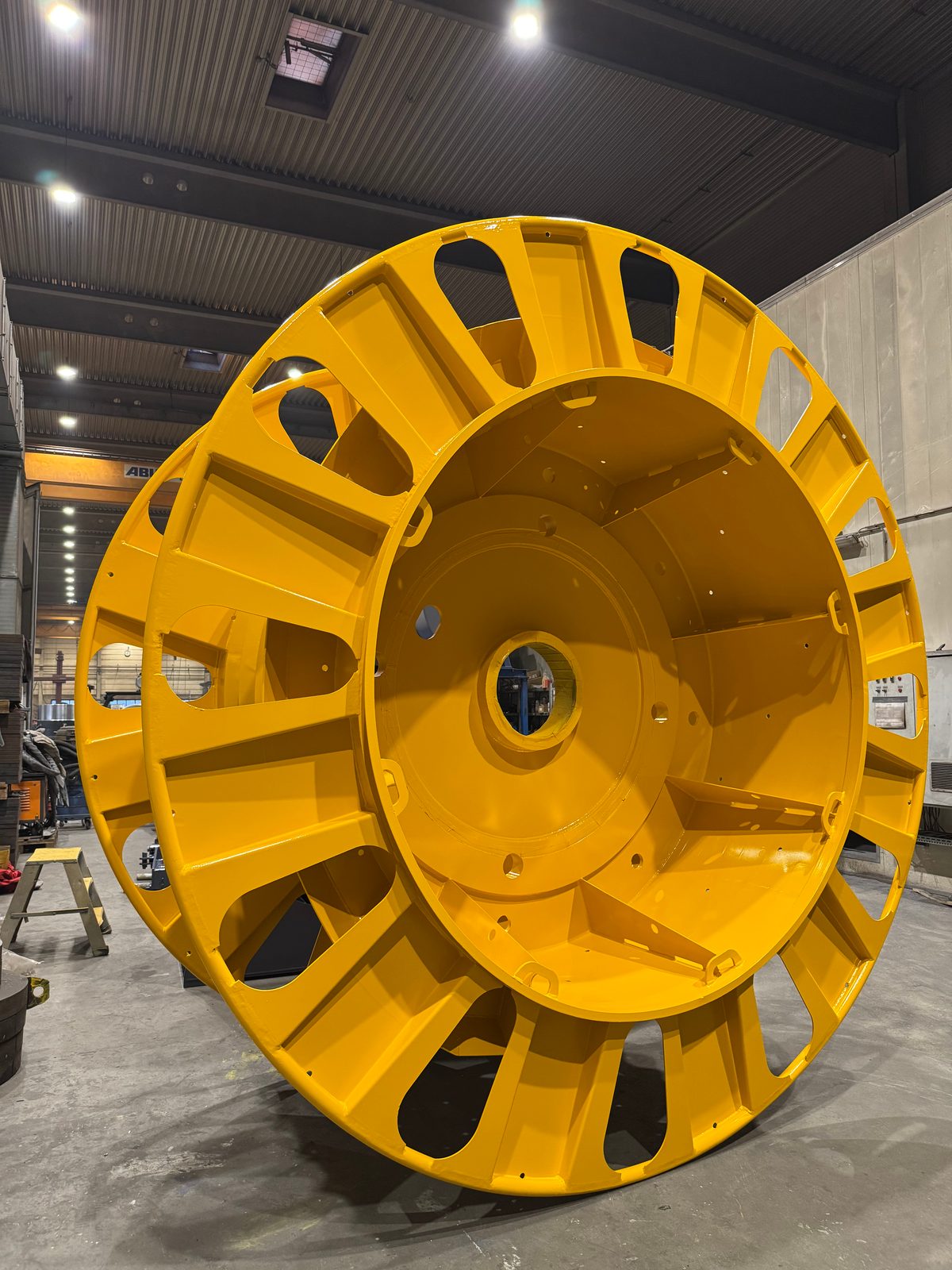

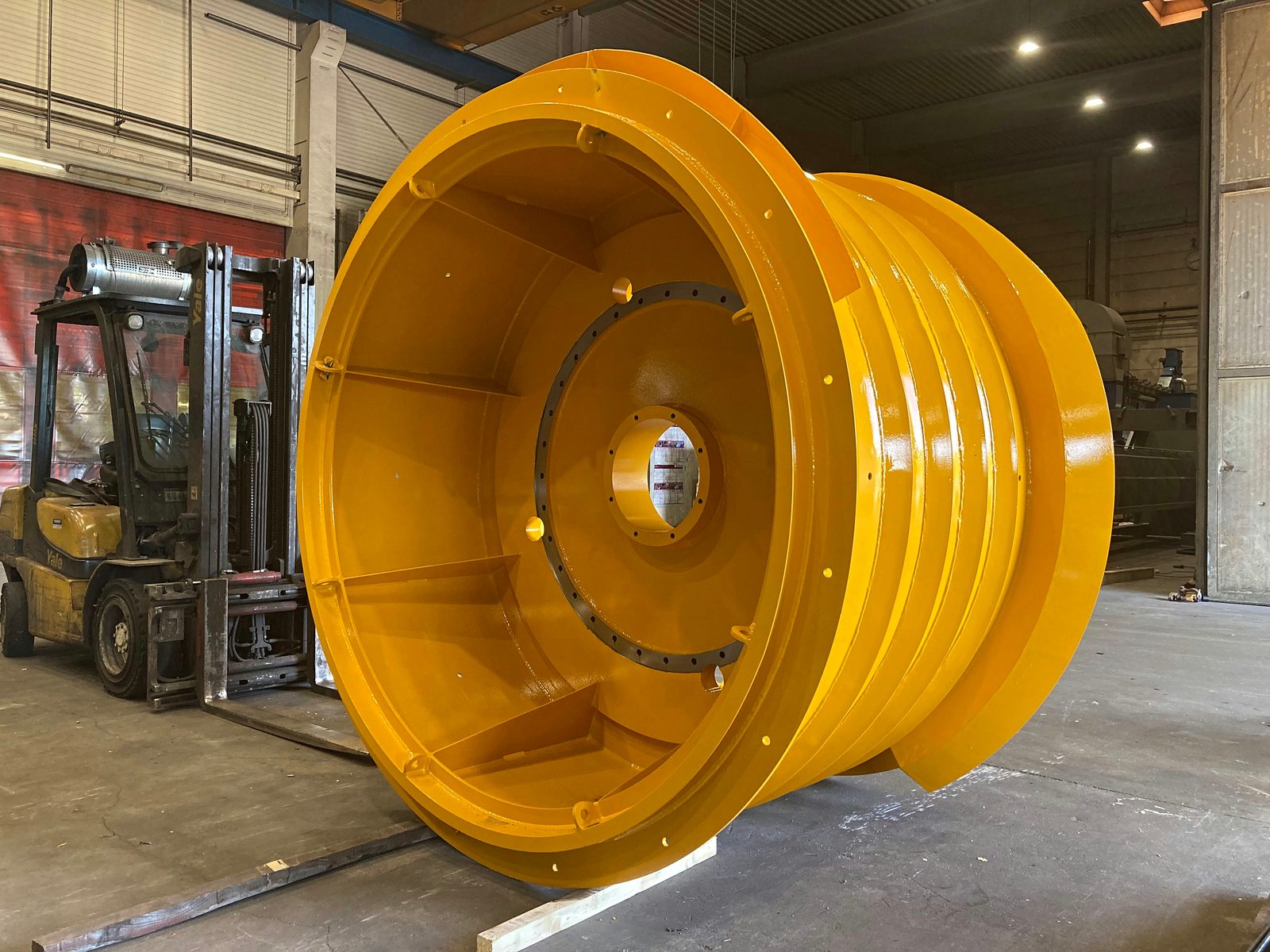

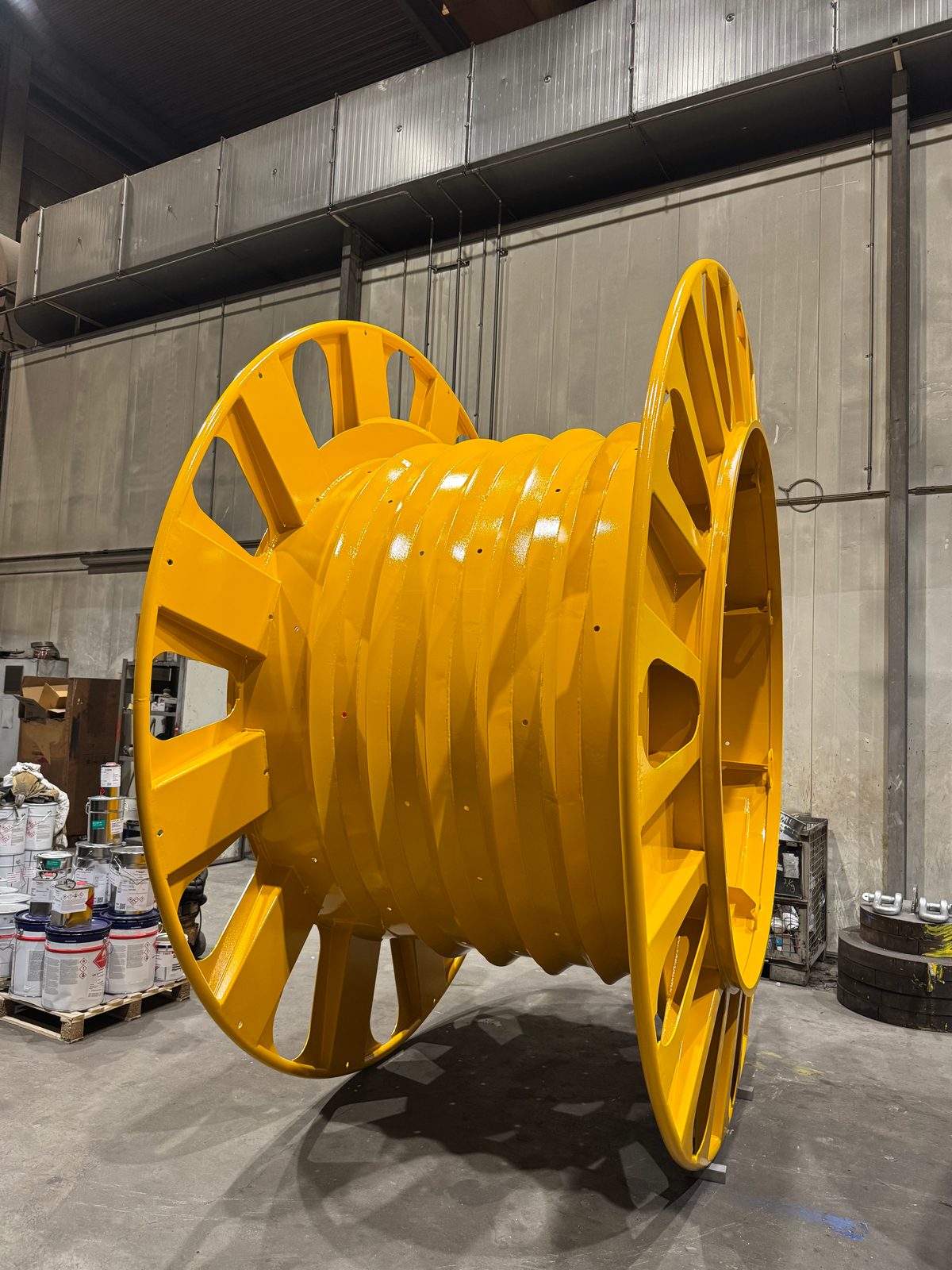

- Cevni bobni — za vodenje hidravličnih in izpiralnih cevi na vrtalnih napravah
Nadaljnje sestavne dele po risbi na povpraševanje — od posameznega kosa do male serije, brez najmanjše velikosti serije.
Specialno temeljenje
Vrtalno drogovje in sklopi jamborov — obdelani po vsej dolžini v eni vpetji.
Materiali: kar predpiše vaša konstrukcija
Daleč največji del sestavnih delov, ki jih izdelujemo za specialno temeljenje, nastane iz konstrukcijskega jekla S235 in S355. Prav tako obdelujemo visokotrdna drobnozrnata jekla in obrabno odporne kakovosti — takrat, ko jih predpiše konstrukcija.
Vse kakovosti dobavljamo s prevzemnim preskusnim certifikatom 3.1 po EN 10204 — iz lastnega skladišča z več kot 40 kakovostmi materialov, razrezane na napravah za plamensko rezanje z mizo 20×3,5 m do 200 mm debeline materiala.
Pregled obdelanih materialov
Dolgi sestavni deli · eno vpetje
Mehanska obdelava do 26 m dolžine sestavnega dela

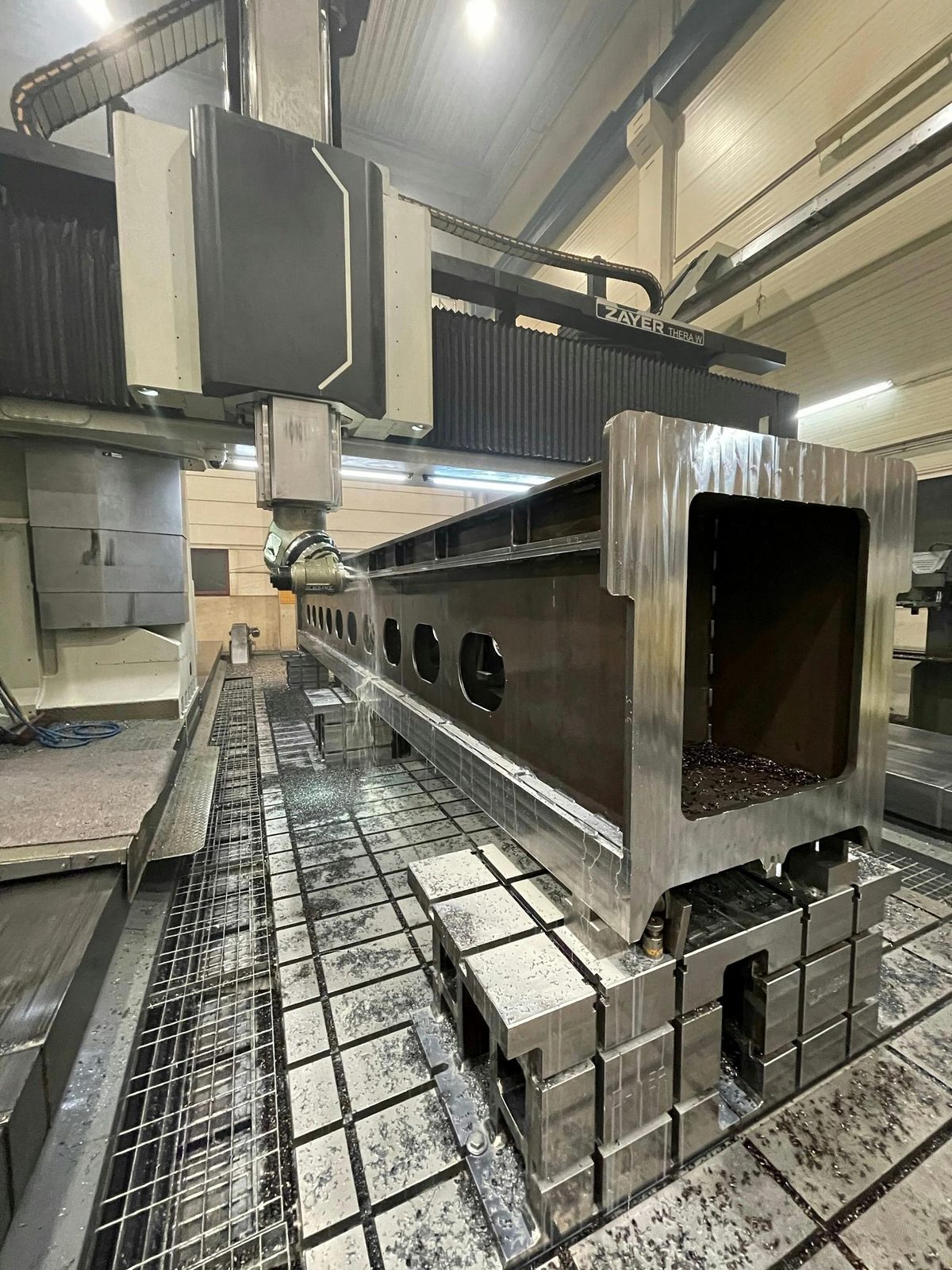

Komponente Kelly drogov, vrtalno drogovje in nosilci zagatnih sten so dolgi — in zahtevajo dimenzijsko natančnost po vsej dolžini. Na dveh portalnih frezalnih centrih Zayer obdelujemo sestavne dele do 26 m v eni vpetji; 30°-nagibna frezalna glava doseže več obdelovalnih ravnin brez prevpenjanja.
Priključne in funkcijske površine
30°-nagibna frezalna glava za prilegalne površine in razporede izvrtin v več ravninah brez prevpenjanja.
Zayer Thera W 16000 · Portalni rezkalnik
npr. priključne in privijalne površine na okvirjih zabijalnih naprav
Material po vaši zahtevi
Konstrukcijsko jeklo kot tudi višje trdne kakovosti — razrezano, varjeno in odrezano v istem obratu.
Zayer Thera W 26000 · Portalni rezkalnik
npr. vrtalna orodja z obdelanimi funkcijskimi površinami
Kakovost in preizkušanje za vrtalno in zabijalno tehniko
Nosilne varjene konstrukcije za specialno temeljenje varimo po DIN EN 1090-2 EXC3 — najvišjem v praksi certificiranem izvedbenem razredu — in EN ISO 3834-2. Vsaka šarža ostane prek označevanja materiala po EN 10204 sledljiva; za prežigosanje nas je pooblastil GSI SLV München.
Neporušne preiskave v hiši
Udarno in abrazivno obremenjeni sestavni deli zahtevajo dokazljivo brezhibne zvare. Zato preizkušamo tam, kjer izdelujemo — brez zunanjih čakalnih dob.
- Vizualna (VT), penetrantska (PT) in magnetna kontrola (MT) z lastnim preizkuševalnim osebjem stopnje 2 po DIN EN ISO 9712 — neposredno v proizvodnji v Lorchu.
- Ultrazvočno kontrolo (UT) glede na projekt izvaja v našem obratu certificirano preizkuševalno osebje našega kooperacijskega partnerja. Preizkuse materiala, kot sta natezni preizkus in udarni preizkus žilavosti, po potrebi izvedemo prek zunanjega preizkuševalnega laboratorija — glede na standard in prevzemno specifikacijo.
Obseg preizkušanja in dokumentacije uskladimo glede na projekt po risbi, standardu in specifikaciji naročnika — od prevzemnega preskusnega certifikata 3.1 do certificiranega potrdila o prežigosanju.
Zakaj Bock kot dobavitelj za specialno temeljenje
- Že od velikosti serije 1
- Posamezen del, nadomestni del ali ponavljajoča se mala serija — brez najmanjše velikosti serije, izdelano po vaši risbi.
- Težko in dolgo
- Sestavni deli do 50 t teže kosa in 26 m dolžine — varno rokovanje prek žerjavnega sistema 2×25 t.
- Certificirano in sledljivo
- DIN EN 1090-2 EXC3, EN ISO 3834-2 in prevzemni preskusni certifikat 3.1 po EN 10204 — prežigosanje po pooblastilu GSI SLV München.
- Vse iz ene roke
- Plamenski razrez, varjenje, odrezavanje, peskanje in industrijsko lakiranje v istem obratu — brez zunanje logistike med koraki.
- Od leta 1963
- 63 let proizvodnih izkušenj, 100+ strokovnjakov in 14.000 m² proizvodne površine v Lorchu v regiji Stuttgart.
Pogosta vprašanja — specialno temeljenje
Ali Bock izdeluje Kelly drogove in vrtalno drogovje po risbi?
Da. Kelly drogove, vrtalno drogovje, vrtalna orodja in nadaljnje sestavne dele vrtalne tehnike izdelujemo po vaši risbi in v predpisanem materialu — varjeno po DIN EN 1090-2 EXC3 in mehansko obdelano do 26 m dolžine sestavnega dela. Kot kooperantski proizvajalec delamo izključno po zahtevah naročnika, od posameznega dela do male serije.
Ali Bock izdeluje jambore, vrtalne jambore in roke za zabijalne in vrtalne naprave?
Da. Sklopi jamborov za zabijalne in rotacijske vrtalne naprave sodijo v našo osnovno dejavnost — jambori in vodilni jambori, vrtalni jambori in segmenti jamborov ter teleskopske in ročične strukture. Izdelujemo po vaši risbi: varjeno po DIN EN 1090-2 EXC3, mehansko obdelano do 26 m dolžine sestavnega dela v eni vpetji in do 50 t teže kosa. Na željo vključno s peskanjem, industrijskim lakiranjem in prevzemnim preskusnim certifikatom 3.1 po EN 10204.
Kateri materiali se uporabljajo pri specialnem temeljenju?
Pretežno konstrukcijsko jeklo S235 in S355. Visokotrdna drobnozrnata jekla ali obrabno odporne kakovosti obdelamo, kadar jih predpiše vaša konstrukcija. Dobavljamo iz lastnega skladišča z več kot 40 kakovostmi materialov — vsaka s prevzemnim preskusnim certifikatom 3.1 po EN 10204.
Do katere velikosti in teže se izdeluje?
Do 50 t teže kosa in 26 m dolžine sestavnega dela. Žerjavni sistem 2×25 t omogoča varno pripravo in obračanje težkih surovcev; dolgi sestavni deli se obdelajo na portalnih frezalnih centrih v eni vpetji.
Kako se preverjajo in dokumentirajo zvari na sestavnih delih vrtalne tehnike?
Nosilne zvare varimo po zahtevah EXC3; preizkušamo v hiši z vizualno, penetrantsko in magnetno kontrolo, ki jo izvaja lastno osebje stopnje 2 po DIN EN ISO 9712; ultrazvočno kontrolo izvaja v našem obratu naš kooperacijski partner. Na željo dokumentiramo s prevzemnim preskusnim certifikatom 3.1 in potrdilom o prežigosanju po EN 10204.
Ali Bock obnavlja tudi obrabljena vrtalna orodja in sklope?
Da. Obrabljene, počene ali poškodovane jeklene sklope obnovimo do 50 t teže kosa — popravilo z varjenjem, navarjanje in navarjanje trdih oblog, odrezovalna dodelava ter peskanje in lakiranje, tudi za izdelke drugih proizvajalcev.
Kje Bock izdeluje kot dobavitelj za specialno temeljenje in katero območje oskrbuje?
Izdelujemo v celoti v obratu Lorch v regiji Stuttgart — razrez, varjenje, odrezavanje in površina pod eno streho. Oskrbujemo naročnike v južni Nemčiji in v celotni regiji DACH.
Iščete sestavne dele za specialno temeljenje?
Pošljite nam svoje risbe — preverimo izdelovalnost, razjasnimo odprta vprašanja glede materiala in toleranc ter pripravimo nezavezujočo ponudbo.
Certificirano po DIN EN 1090-2 EXC3 · prevzemni preskusni certifikat 3.1 po EN 10204.
