3D plazemsko rezanje cevi – Ko cevni laser ni več gospodaren
Za zahtevne 3D konture, izreze in zajeralne reze na ceveh in profilih: natančna CNC plazemska proizvodnja do 30 mm debeline stene v konstrukcijskem jeklu, nerjavnem jeklu, drobnozrnatem konstrukcijskem jeklu in obrabnem jeklu, kot je Hardox ali XAR 400.
3D-plazemsko rezanje na cevi – tako nastane zvarno pripravljen rob

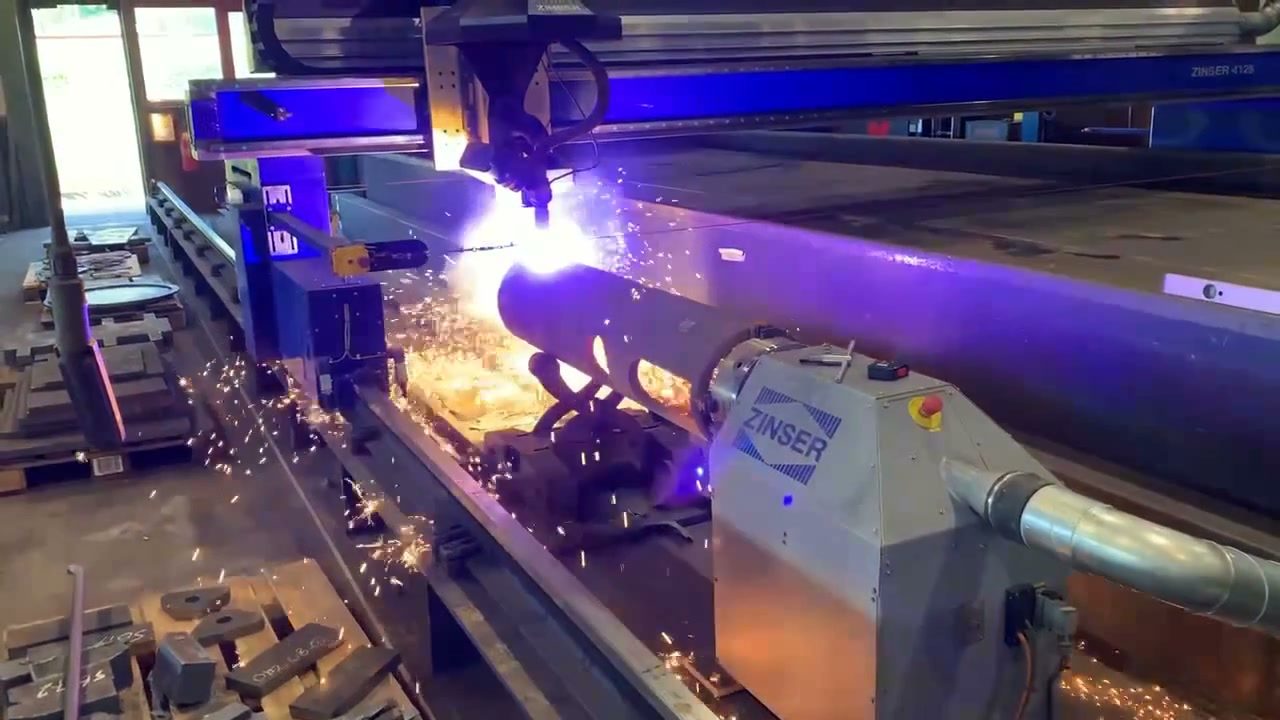

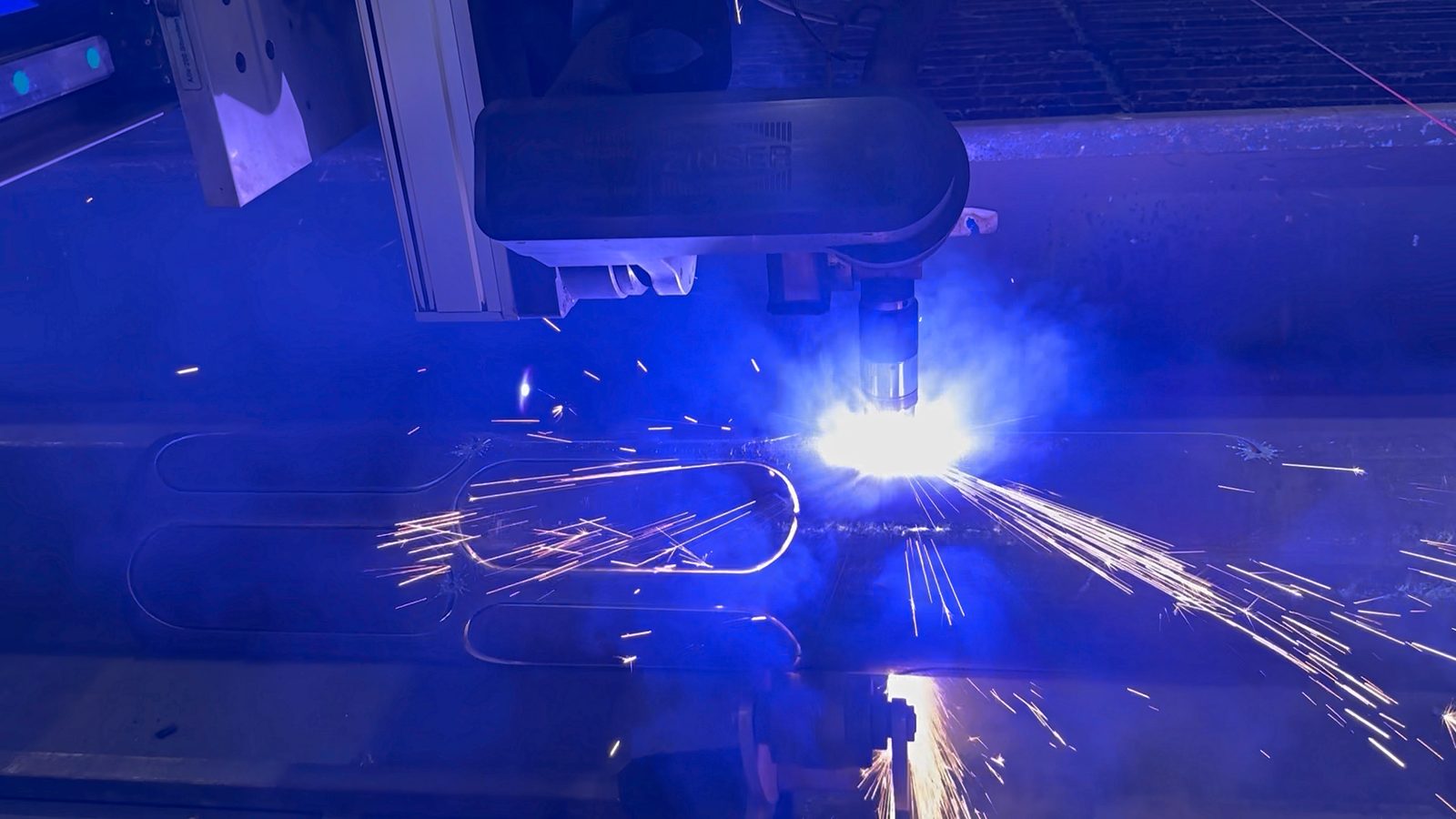

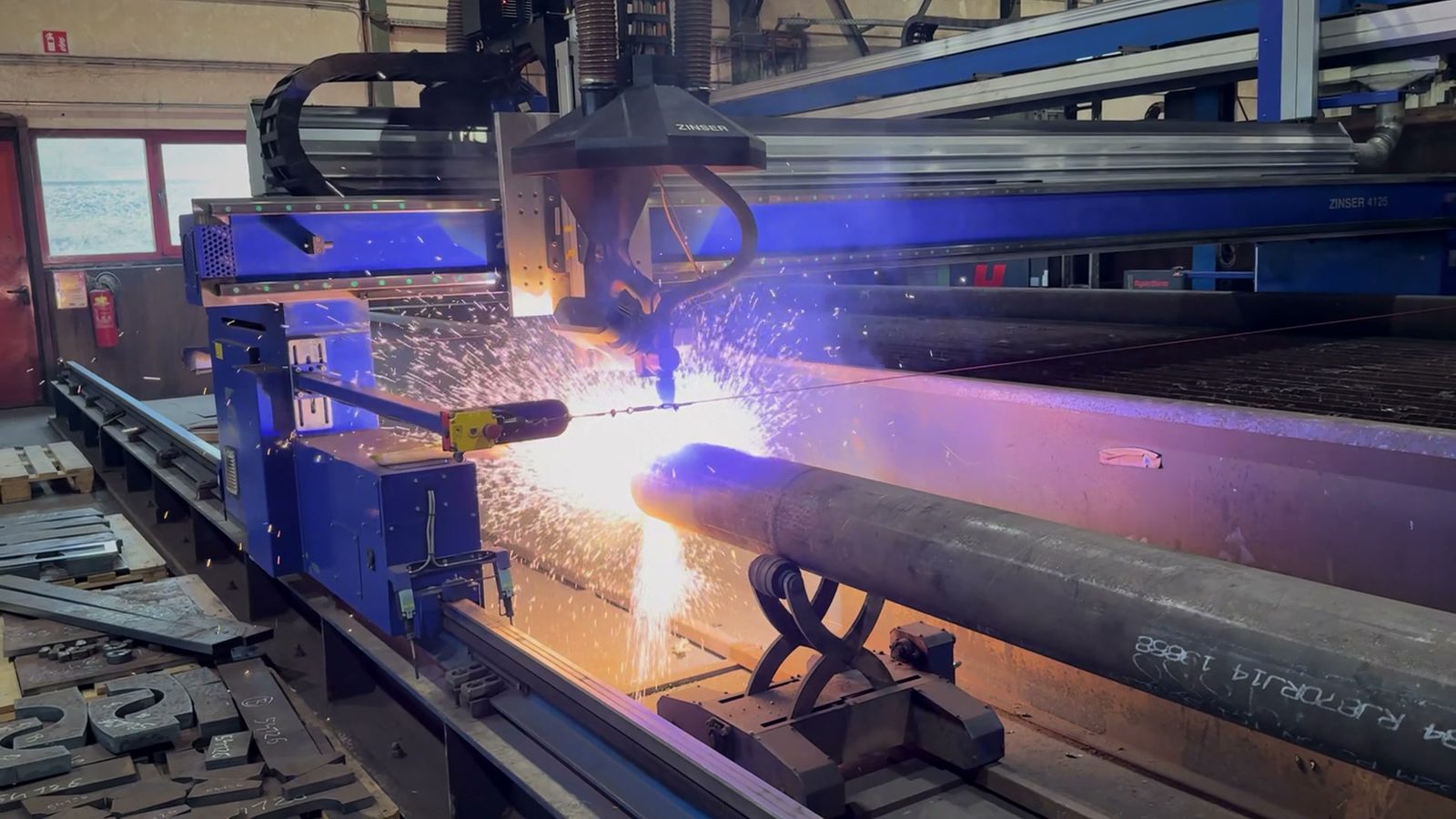

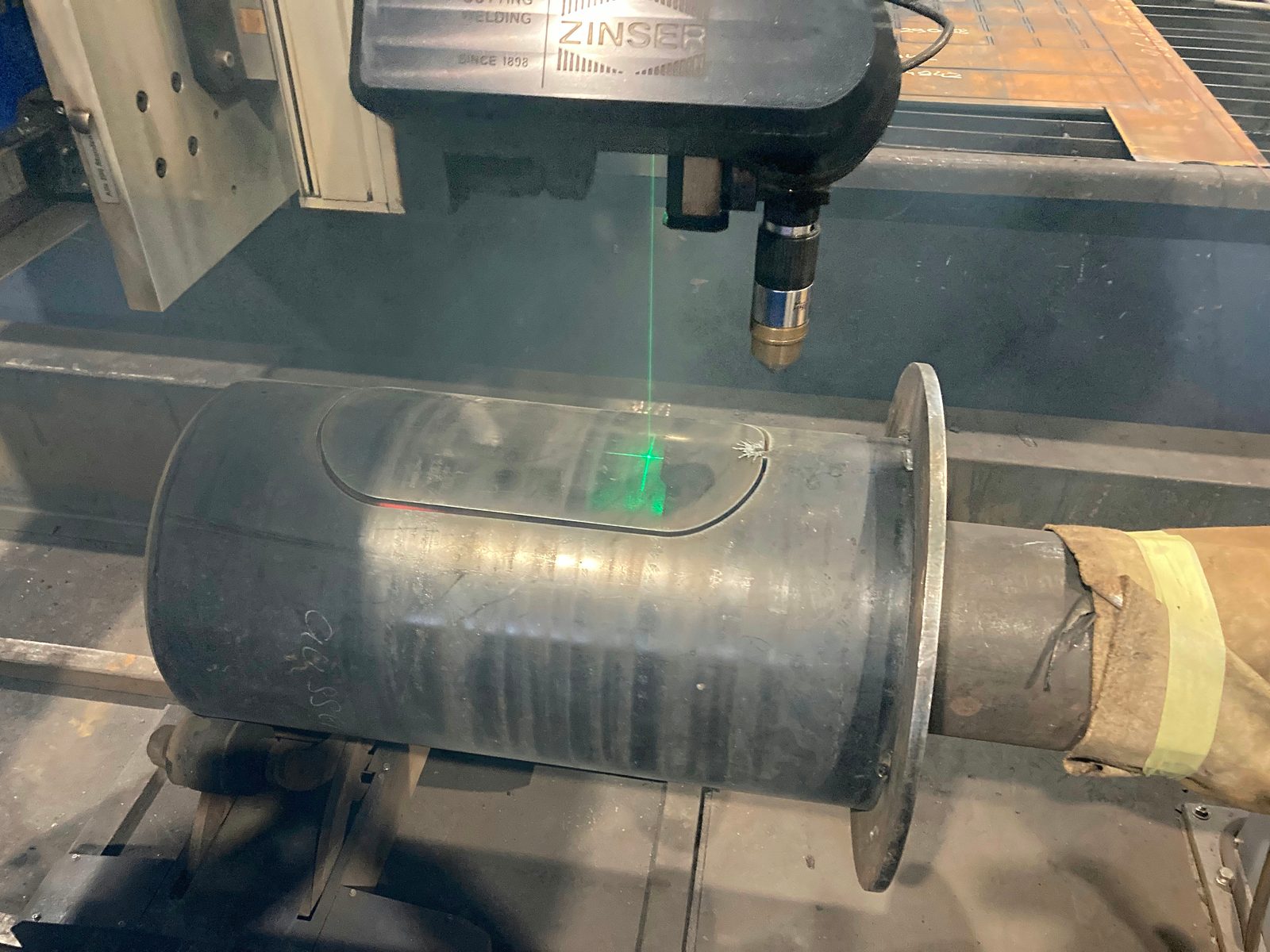

CNC-krmiljen plazemski gorilnik izvede rez tridimenzionalno neposredno na cevi ali profilu – konture, izrezi, zajere in prodori nastanejo v eni vpetji, neposredno iz 3D-CAD-modela. Ročno zarisovanje, prevpenjanje in naknadna obdelava odpadejo.
Ker gorilnik prosto nastavlja kot reza v prostoru, nastanejo natančno prilegajoči se cevni vozli in zvarno pripravljene faze, ki jih je mogoče brez naknadne obdelave neposredno privariti naprej. Postopek ostaja gospodaren že od kosa 1 in stabilen tudi tam, kjer cevni laserji pri debelih stenah in obrabno odpornih jeklih naletijo na svoje meje.
Kot industrijski dobavitelj oskrbujemo strojegradnjo, jeklogradnjo in obratogradnjo v celotnem prostoru DACH – od cevnih vozlov za paličaste konstrukcije prek sedelnih rezov v cevovodni gradnji do okvirnih in posebnih sestavnih delov iz visokotrdnega drobnozrnatega konstrukcijskega jekla.
Podatki o stroju
Stroj
Debelina stene
Posneti rob
Zinser · Sistem za 3D plazemsko rezanje cevi
do 30 mm
±45°
Tehnične podrobnosti
Tehnične zmožnosti

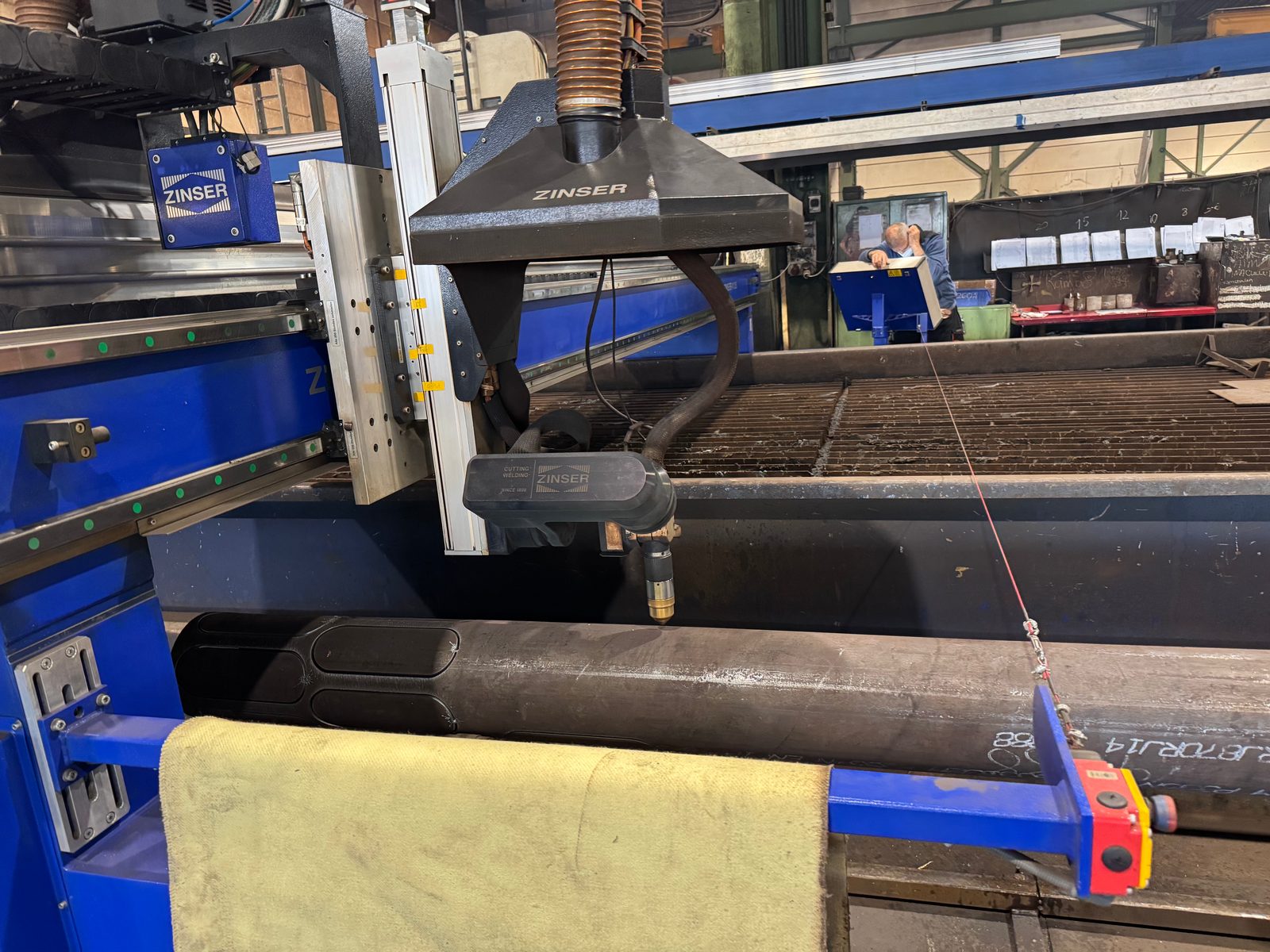

Naša CNC-krmiljena plazemska glava za rezanje cevi deluje na treh oseh – pravi 3D konturni rezi neposredno na cevi, brez zamudne naknadne obdelave.
Parameter
Specifikacija
Materiali
Konstrukcijsko jeklo (S235/S355), nerjavno jeklo (npr. 1.4301/1.4571), drobnozrnato konstrukcijsko jeklo (S460/S690), obrabna pločevina (Hardox, XAR 400)
Pri zelo velikih debelinah sten pogosto gospodarna
Posamezni kos / mala serija
Omejeno
Da
Da
Področja uporabe
Tipične uporabe
Povsod, kjer je treba cevi in profile obdelati z natančnostjo – in je cevni laser predrag, preveč omejen ali ni na voljo.
Izdelava cevovodov

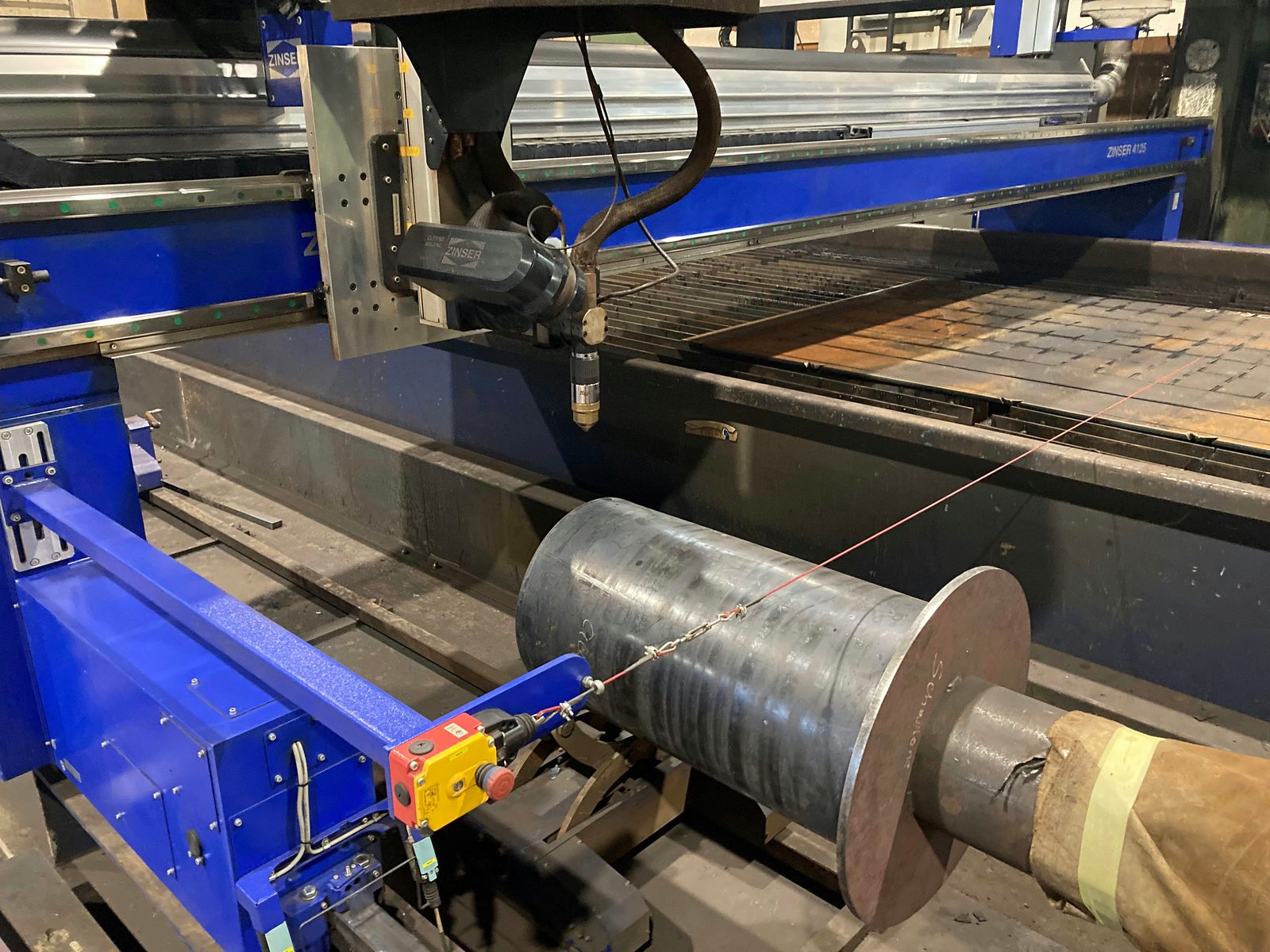

Sedlasti rezi, odrezi za odcepe in priprave prirobnic za industrijske in procesne cevovode.
Izdelava žerjavov & jeklene konstrukcije
Odrezi nosilcev, vozliščne pločevine in povezovalni profili za mostove, žerjave in nosilne konstrukcije hal.
Izdelava vozil
Deli okvirjev, prečni nosilci in nastavki za spenjanje iz visokotrdnega drobnozrnatega konstrukcijskega jekla in obrabne pločevine.
Izdelava posebnih strojev
Posamezni deli in prototipi z zahtevnimi 3D konturami neposredno iz CAD – brez ovinka prek zunanjih izvajalcev.
Še debelejše stene?
Za ekstremne debeline sten: avtogeno plamensko rezanje cevi
Debeline sten nad 30 mm? Potem je naše avtogeno kopirno plamensko rezanje prava izbira. Konstrukcijsko jeklo, drobnozrnato konstrukcijsko jeklo in obrabna pločevina (Hardox) do 50 mm debeline stene – zanesljivo in gospodarno.
Debelina stene do 30 mm in zahtevna geometrija: 3D plazma je največkrat najboljša možnost.
Zelo tankostensko in najkrajši taktni čas: cevni laser je lahko smiseln.
Nad 30 mm debeline stene: avtogeno plamensko rezanje cevi je največkrat primernejše.
Da se boste lažje odločili, tukaj najpogostejša vprašanja iz prakse.
Od katere debeline stene postane 3D plazma zanimiva?
3D plazma postane še posebej pomembna pri večjih debelinah sten, ko cevni laser gospodarno ali tehnično doseže meje.
Ali lahko povprašam z obstoječimi CAD podatki?
Da. Za to obdelavo cevi potrebujemo datoteko STEP/STP kot 3D podatkovni niz in tehnično risbo. Preverimo geometrijo, tolerance, strategijo rezanja in ustrezno tehnologijo proizvodnje.
Ali so smiselni tudi posamezni deli?
Da. Proizvodnja je zasnovana tudi za posamezne dele in male serije, brez odvisnosti od velikih serij.
Kako poteka naprej pri debelinah sten nad 30 mm?
Takrat preidemo na avtogene postopke. Tako ostanejo zanesljivo izvedljivi tudi zelo debelostenski cevni sestavni deli.
