Striženje in razrez pločevine – brez toplote na tabelnih škarjah
Natančno in brez toplote strižemo pločevino na mero: tabelne škarje ločujejo pločevino povsem mehansko – čist rezni rob brez toplotno vplivanega območja, brez zvijanja, neposredno za nadaljnjo obdelavo. Velik format do 6.100 mm dolžine reza v Lorchu – okrožje Ostalbkreis, regija Stuttgart, južna Nemčija.
Hladen, povsem mehanski rez – brez toplotno vplivanega območja, brez deformacije strukture, brez razbarvanja.
Čist rezni rob
Rob z malo srha, raven – takoj pripravljen za varjenje in upogibanje, brez dodelave.
Velik format do 6.100 mm
Dolžina reza do 6.100 mm – velike pločevine v enem rezu, primerno za izdelavo velikih delov.
Pločevine do 15 mm
Debeline pločevine do 15 mm se ločujejo povsem mehansko.
Gospodarno
Hiter, stroškovno ugoden razrez pri tanki do srednje debeli pločevini.
Integriran proces
Razrez neposredno kot predizdelovalna stopnja za upogibanje in varjene sklope – vse iz ene roke.

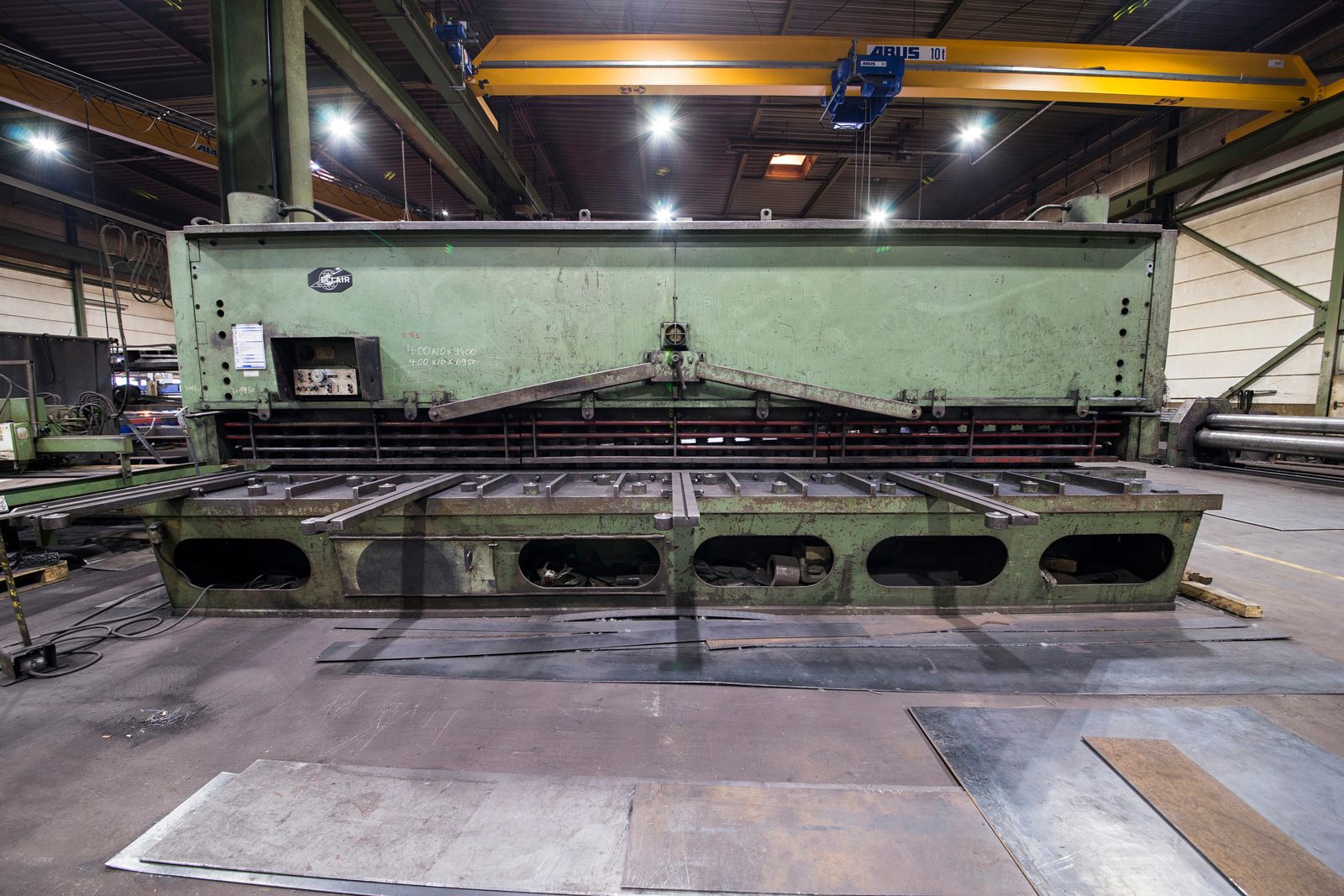

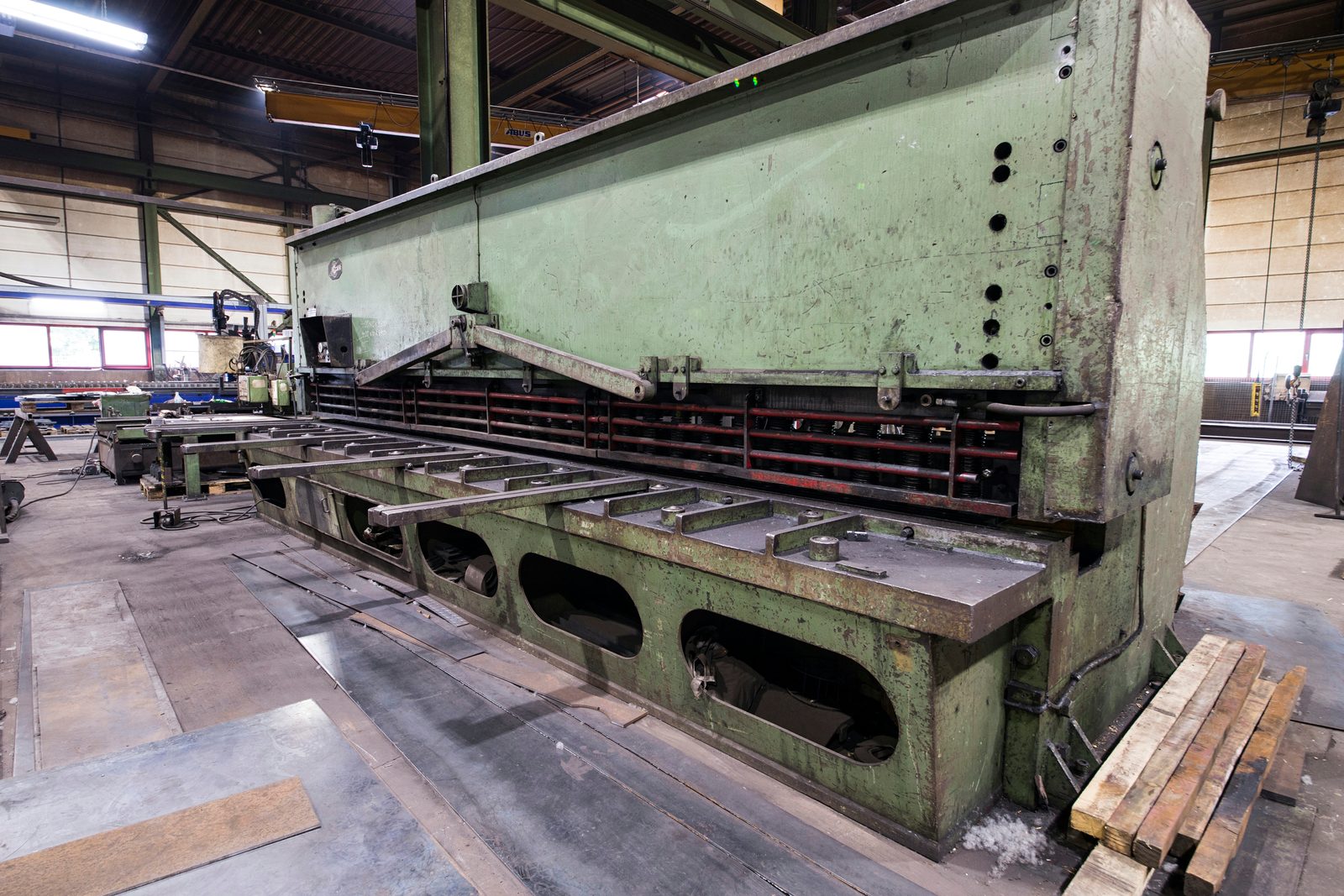

Razrez pločevine na tabelnih škarjah – postopek in zmogljivost
Striženje pločevine je s strokovnega vidika striženje po DIN 8588: pločevina se med dvema reziloma ločuje povsem mehansko – zgornje rezilo odstriže material ob nepremičnem spodnjem rezilu, povsem brez toplote. Material se pri tem najprej elastično, nato plastično deformira, zareže ob reznih robovih in se čisto preseka. Za razliko od plamenskega, plazemskega ali laserskega rezanja ne nastane toplotno vplivano območje – struktura ostane nespremenjena, pločevina se ne zvija in ne kaže zažignih barv.
Zgornje rezilo je pri tem nagnjeno pod rahlim strižnim kotom približno 2–3° glede na pločevino. Tako se ne loči celotna dolžina naenkrat, temveč zvezno – to bistveno zmanjša potrebno strižno silo in šele omogoča zelo dolge reze. Pridrževalo pločevino pred rezom trdno vpne in jo drži ravno. Prav to načelo omogoča dolžino reza do 6.100 mm.
Tabelne škarje podjetja Bock Maschinenbau režejo pločevino do debeline 15 mm pri tej dolžini reza do 6.100 mm. Tako je mogoče tudi velike pločevine odrezati na dolžino v enem samem rezu – format, ki presega pri tabelnih škarjah običajnih 3.000–4.000 mm in se natančno prilega izdelavi velikih delov, za katero Bock stoji.
Ostriženi rob je z malo srha in raven ter ga je mogoče brez dodelave neposredno nadalje obdelovati – na primer kot osnovno, priključno ali vozliščno pločevino za varjene sklope ali kot razrez pred upogibanjem.
Razrezi pločevine se izdelujejo na podlagi risb ali mernih seznamov – od posameznega dela do serije, brez najmanjše količine. Za tanke do srednje debele pločevine je mehansko striženje hitrejše in gospodarnejše od toplotnih postopkov ter ne potrebuje rezalnega plina ali toplotno pogojene obrabe.
Razrez poteka po dokumentiranih procesih kakovosti po DIN EN ISO 9001:2015 s popolno sledljivostjo materiala – kot integriran prvi korak kooperantske proizvodnje v Lorchu.
Rezni rob pri striženju pločevine – pravokoten in brez toplotnega vpliva
Ostriženi rob pločevine ima značilno, čisto zgradbo. Ker se ločuje povsem mehansko in hladno, ostane pravokoten na površino pločevine ter brez žlindre, oksidnega roba in zažignih barv. Značilne cone rezne površine pri striženju:
Uvlek roba – rahla zaokrožitev na zgornjem robu, kjer rezilo prodre.
Gladka rezna površina – svetel, gladek glavni del rezne površine (pri striženju značilno okoli 20–60 % debeline pločevine).
Lomna površina – rahlo nagnjeno območje, na katerem se material dokončno preseka.
Strižni srh – le minimalno nastajanje srha na spodnjem robu, krmiljeno prek rezalne reže (pri odprtem rezu okoli 3–5 % debeline pločevine).
Rezultat je rob z malo srha, raven in pravokoten, ki ga je mogoče brez odstranjevanja srha neposredno variti, upogibati ali nadalje obdelovati – ob visoki ponovljivosti po celotni dolžini reza.
Razrez pločevine kot integriran korak kooperantske proizvodnje:
Brez toplotnega vpliva
Hladen, povsem mehanski rez – brez toplotno vplivanega območja, brez deformacije strukture, brez razbarvanja.
Čist rezni rob
Rob z malo srha, raven – takoj pripravljen za varjenje in upogibanje, brez dodelave.
Velik format do 6.100 mm
Dolžina reza do 6.100 mm – velike pločevine v enem rezu, primerno za izdelavo velikih delov.
Gospodarno
Hiter, stroškovno ugoden razrez pri tanki do srednje debeli pločevini.
Integriran proces
Razrez neposredno kot predizdelovalna stopnja za upogibanje in varjene sklope – vse iz ene roke v Lorchu.
Razrez iz regije
Podjetja za jeklene konstrukcije, ključavničarstva in predelovalci kovin iz okrožja Ostalbkreis, regije Stuttgart in regije DACH pri nas v Lorchu strižejo pločevino na mero – iz zaloge, brez minimalne količine.
Kakšna je prednost v primerjavi z laserskim, plazemskim ali plamenskim rezanjem?
Striženje ločuje pločevino povsem mehansko, brez toplote. Ne nastane toplotno vplivano območje, ni toplotnega zvijanja in ni oksidnega roba – rob je takoj za nadaljnjo obdelavo. Za tanke do srednje debele pločevine je striženje hitrejše in gospodarnejše; za debele pločevine ali poljubne konture so pravilna izbira toplotni postopki.
Striženje (DIN 8588) je mehansko ločevanje pločevine med dvema reziloma – zgornjim rezilom in nepremičnim spodnjim rezilom. Pločevina se elastično, nato plastično deformira, zareže ob reznih robovih in se loči brez odrezkov ter brez toplote. Tabelne škarje so klasičen stroj za ravne strižne reze na tablah pločevine.
Kako je videti rezni rob pri striženju?
Rob kaže značilno zgradbo strižnega reza – rahel uvlek roba, svetlo gladko rezno površino, majhno lomno površino in le minimalen srh. Pravokoten je na površino in, ker se ločuje hladno, brez zažignih barv in zvijanja – torej takoj za nadaljnjo obdelavo.
Ali se pločevina pri striženju zvija?
Ne. Rez je hladen, toplotnega zvijanja ni. Pridrževalo pločevino pred rezom trdno vpne in jo drži ravno, rahel strižni kot zgornjega rezila ohranja strižne sile majhne – tako ostanejo razrezi mersko točni in ravni.
Do katere debeline pločevine lahko strižete?
Na tabelnih škarjah se ločujejo pločevine iz konstrukcijskega jekla do 15 mm. Največja debelina je odvisna od materiala – visokotrdnostna in nerjavna jekla (nerjavno jeklo) občutno zmanjšajo mogočo debelino reza.
Kako velike pločevine je mogoče ostriči v enem rezu?
Dolžina reza znaša do 6.100 mm – tako je mogoče velike pločevine odrezati na dolžino v enem rezu, primerno za izdelavo velikih delov pri Bocku.
Ali izdelujete tudi posamezne kose in male serije?
Da. Razrezi pločevine se izdelujejo brez najmanjše količine – od posameznega dela do tekoče serije po risbi ali mernem seznamu.
