Razrez z žago cevi in profilov – kooperacija Lorch
Natančen razrez cevi, profilov, nosilcev in okroglega materiala po meri – avtomatski razrez z žago iz lastnega skladišča, neposredno kot predizdelovalna stopnja za varjene sklope v Lorchu.
Skladišče materiala na voljo
Jeklo, drobnozrnato konstrukcijsko jeklo in nerjavno jeklo v standardnih dimenzijah neposredno na voljo.
Snopni in serijski rez
Popolnoma avtomatski žagalni avtomat za gospodarne serijske razreze.
Brez najmanjših količin
Najmanjše količine in posamezni razrezi se izdelujejo enakovredno.
Profili in okrogli material
I-nosilci (IPE, IPB/HEB, HEA), U-profili (UPN), kotni, pravokotni in kvadratni profili ter cevi, okroglo in ploščato jeklo.
Integriran proces
Neposredna predaja v varjene sklope, upognjene dele in CNC-obdelavo.
DIN EN ISO 9001:2015
Vodenje kakovosti z dokumentiranim upravljanjem materialov.
Razrez z žago – zmogljivost in postopek

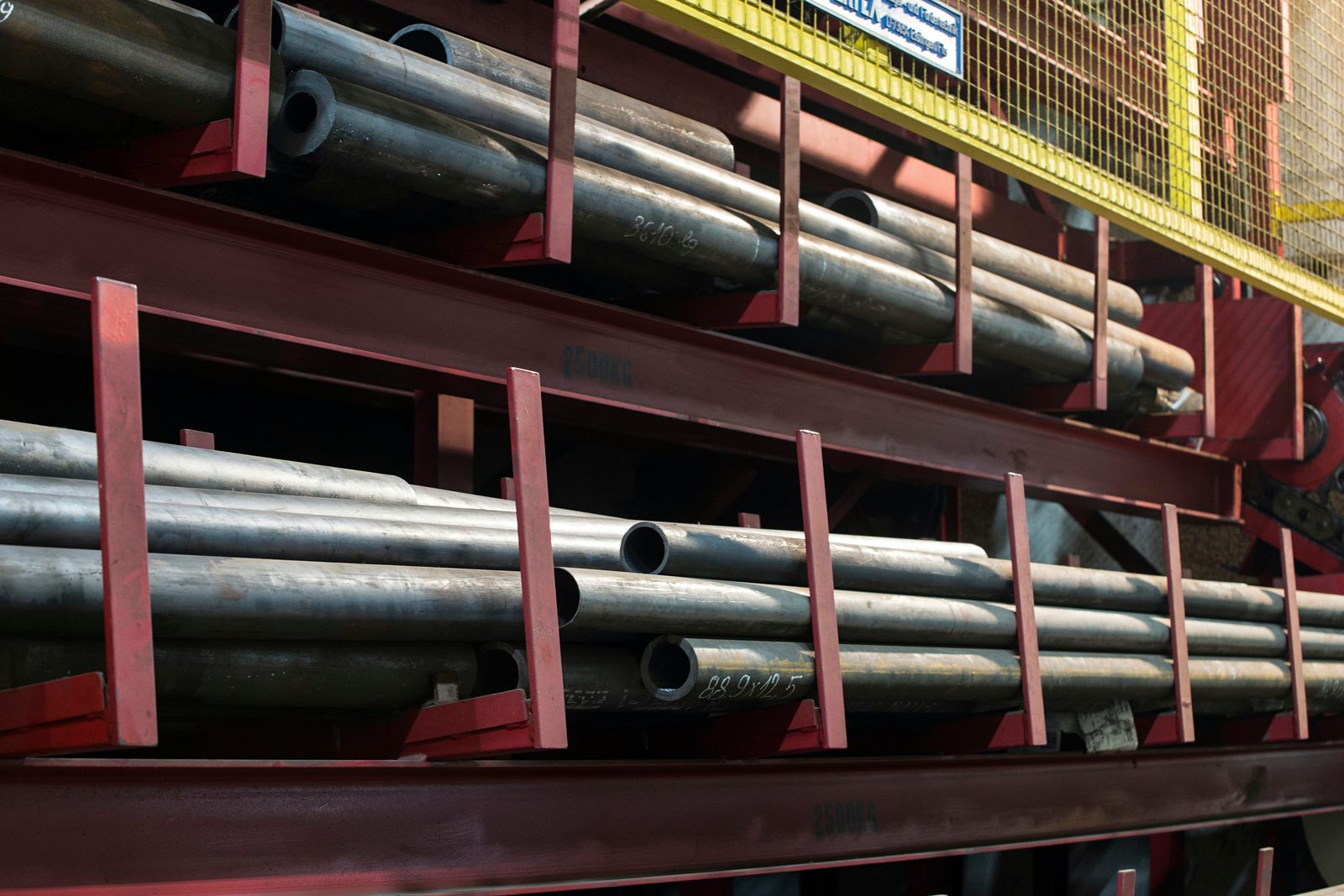

Avtomatski razrez z žago pri Bock Maschinenbau poteka prek popolnoma avtomatskih žagalnih avtomatov s snopnim rezom. Cevi, votli profili, I-nosilci (IPE, IPB/HEB, HEA), U-profili (UPN), kotni profili, nosilci in okrogli material se natančno odrezujejo po meri – brez ročne dodelave.

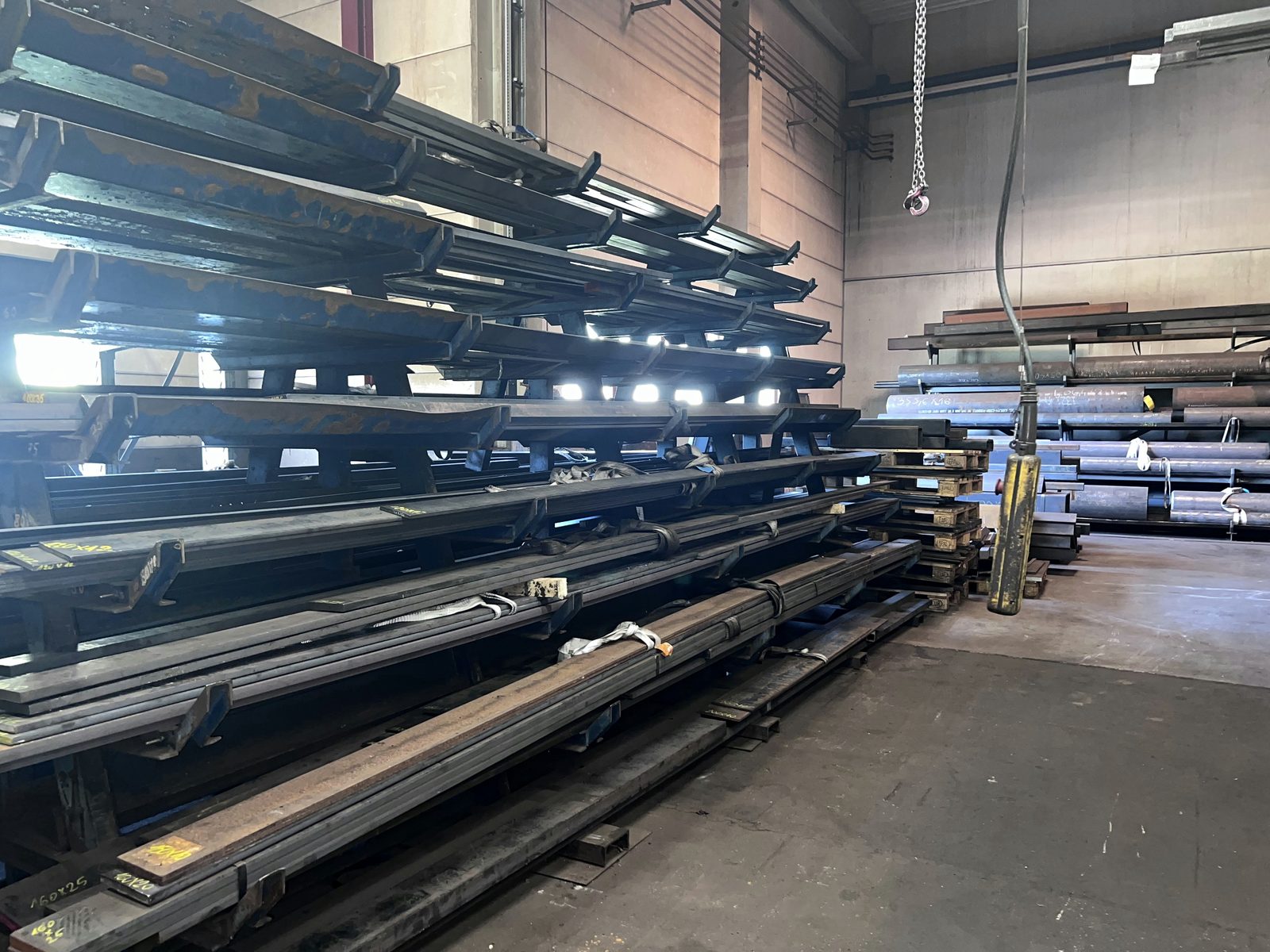

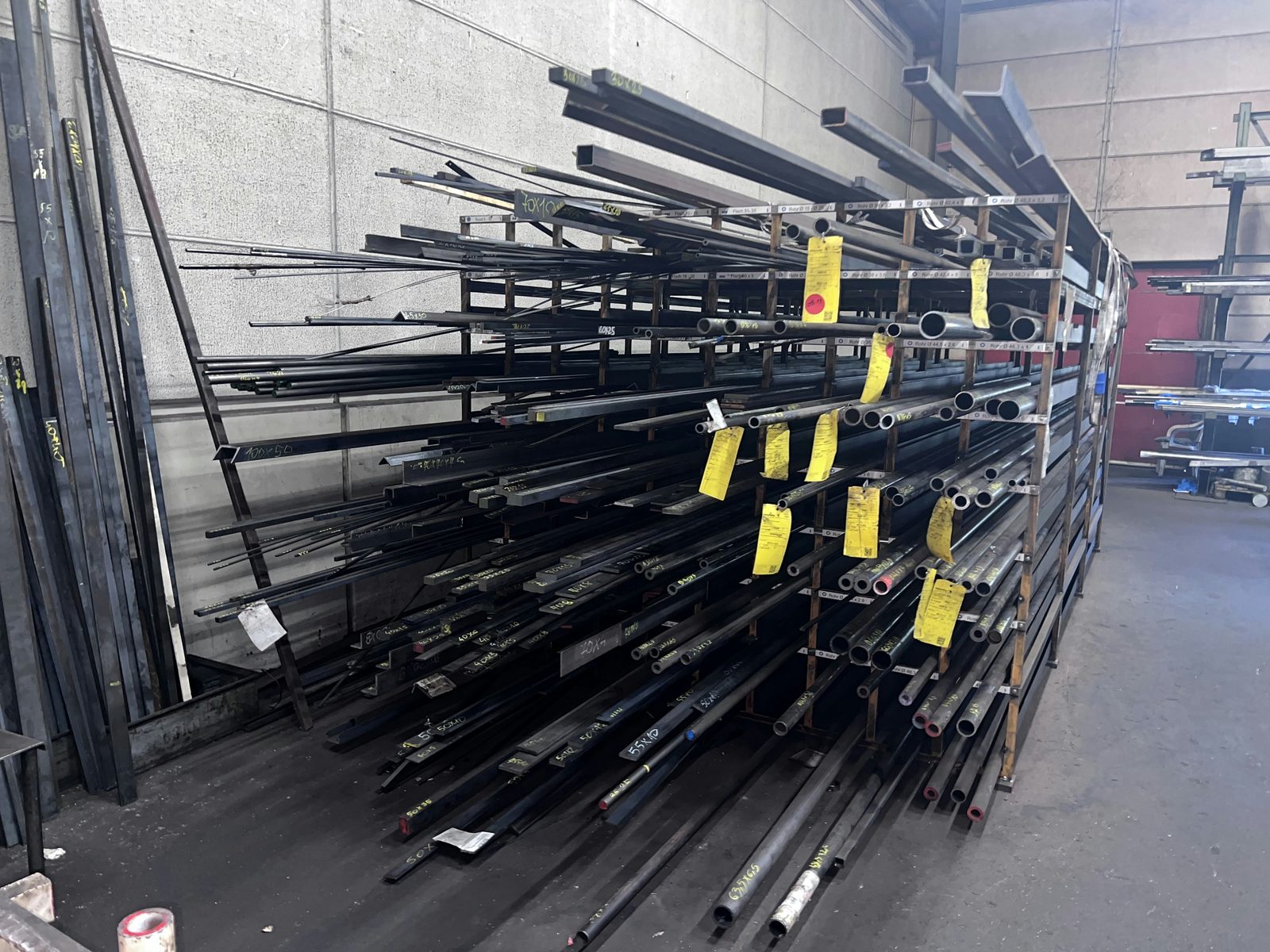

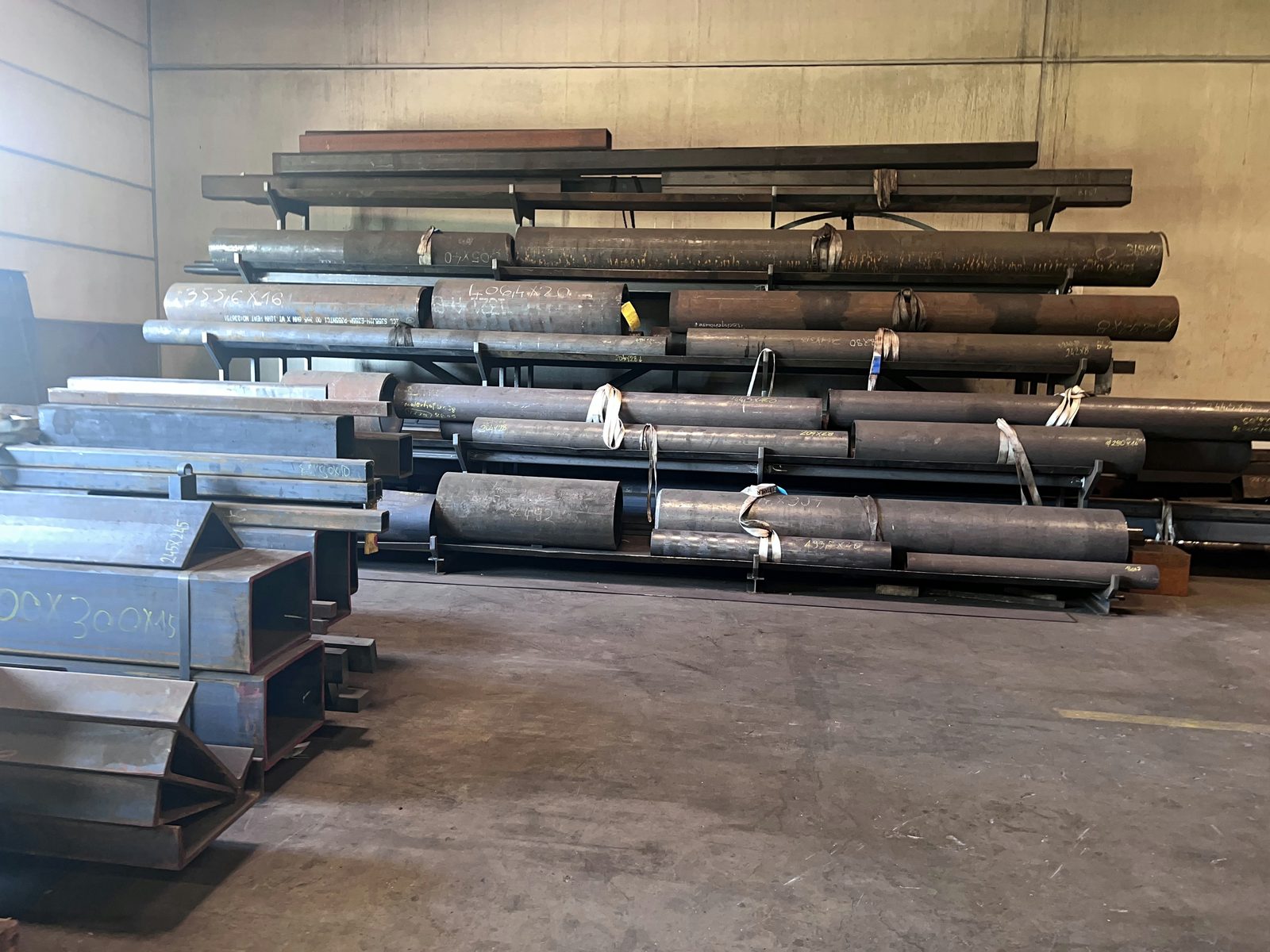

Lastno skladišče materiala zajema več sto ton jekla, drobnozrnatega konstrukcijskega jekla in nerjavnega jekla v različnih dimenzijah. Razrezi z žago se izdelujejo na podlagi risb ali mernih seznamov. Najmanjše količine in velike serije se enakovredno obravnavajo.
Razrezi z žago iz cevi in profilov se neposredno zagotovijo kot razrez za varjene sklope, okvirje in jeklene konstrukcije.
Razrez z žago poteka po dokumentiranih procesih kakovosti. Merne dimenzije in pravokotnost se preverjajo s kalibriranimi merili. Za serijske razreze je na voljo preskušanje prvega vzorca z merskim protokolom. Sledljivost materiala od skladišča do dokončanega razreza je v celoti zagotovljena.
Zaradi lastne zaloge materiala je mogoče razreze z žago iz cevi, profilov in okroglega jekla zagotoviti v kratkem času. Material, ki ga priskrbi naročnik, se na zahtevo sprejme in obdela. Najmanjše količine in posamezni razrezi se enakovredno obravnavajo – brez najmanjših količin ali omejitev.
Razrezi z žago se po predizdelavi neposredno predajo v sosednja proizvodna območja v Lorchu: varjenje, upognjeni deli in CNC-obdelava. Zunanja logistika med proizvodnimi koraki odpade, kar bistveno zmanjša pretočne čase in skupne stroške.
Kooperantska proizvodnja na področju razreza z žago poteka po DIN EN ISO 9001:2015. Sistem vodenja kakovosti in dokazila o materialu zagotavljajo izpolnjevanje zahtev zahtevnih naročnikov iz izdelave vozil, naprav in žerjavogradnje.
Podatki o stroju
| Stroj | Okrogli material Ø | Ploščati material | Kot reza |
|---|---|---|---|

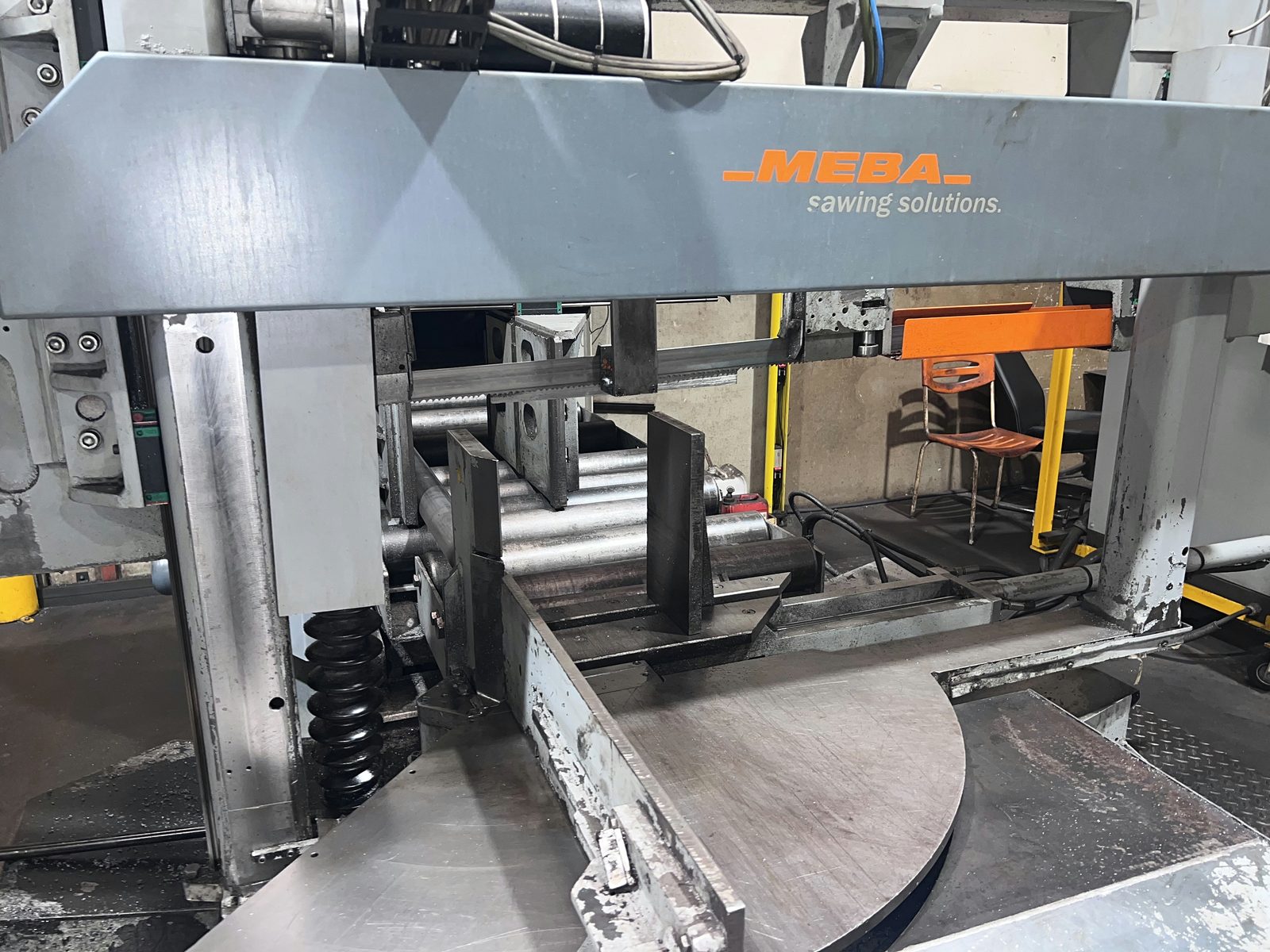

| MEBA DGA 400 · Tračna žaga | Ø 406 mm | 700 × 400 mm | −45°…+60° |

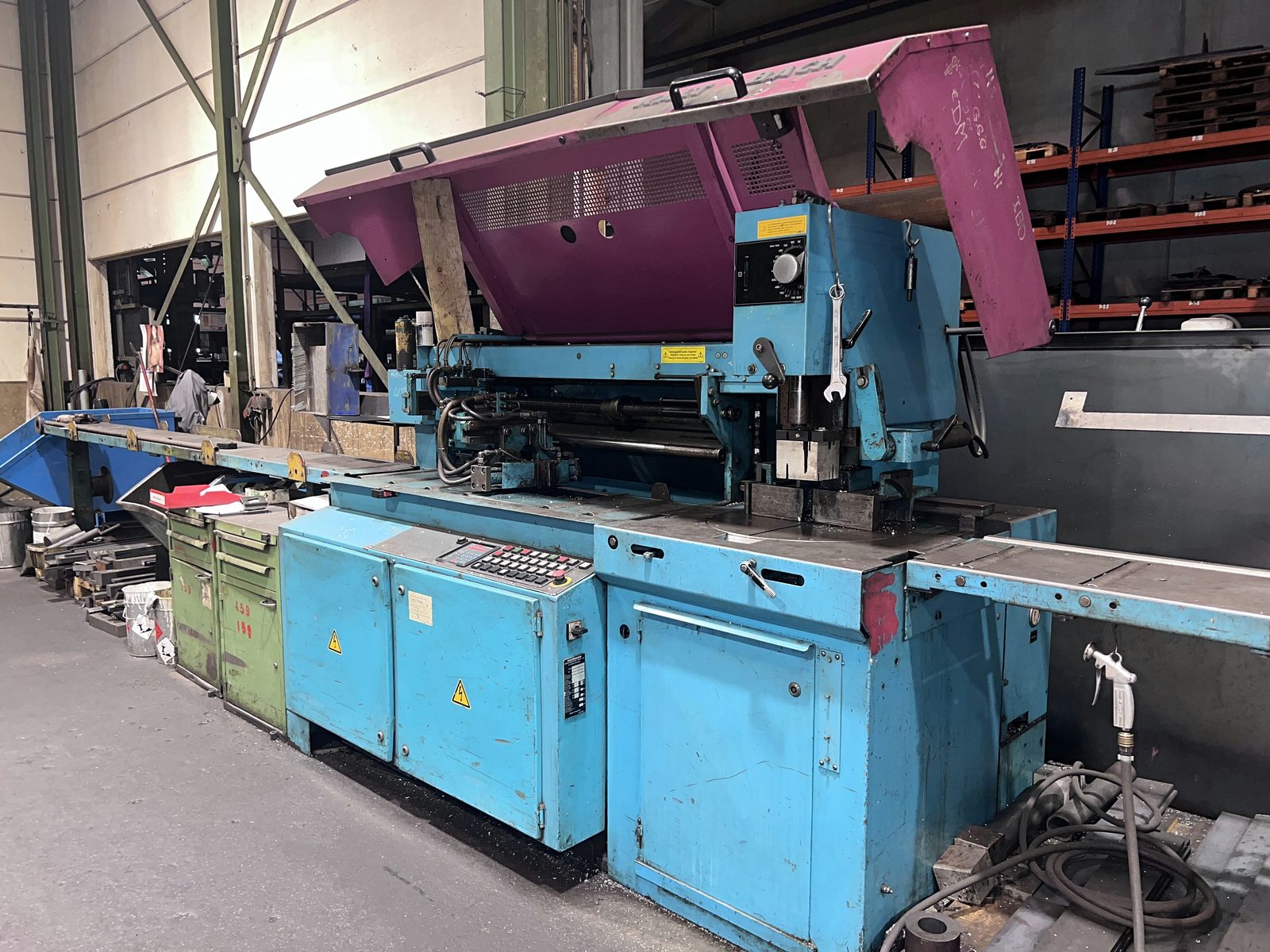

| Kaltenbach KKS 400EC · Krožna žaga | Ø 130 mm | 300 × 40 mm | 0°…90° |

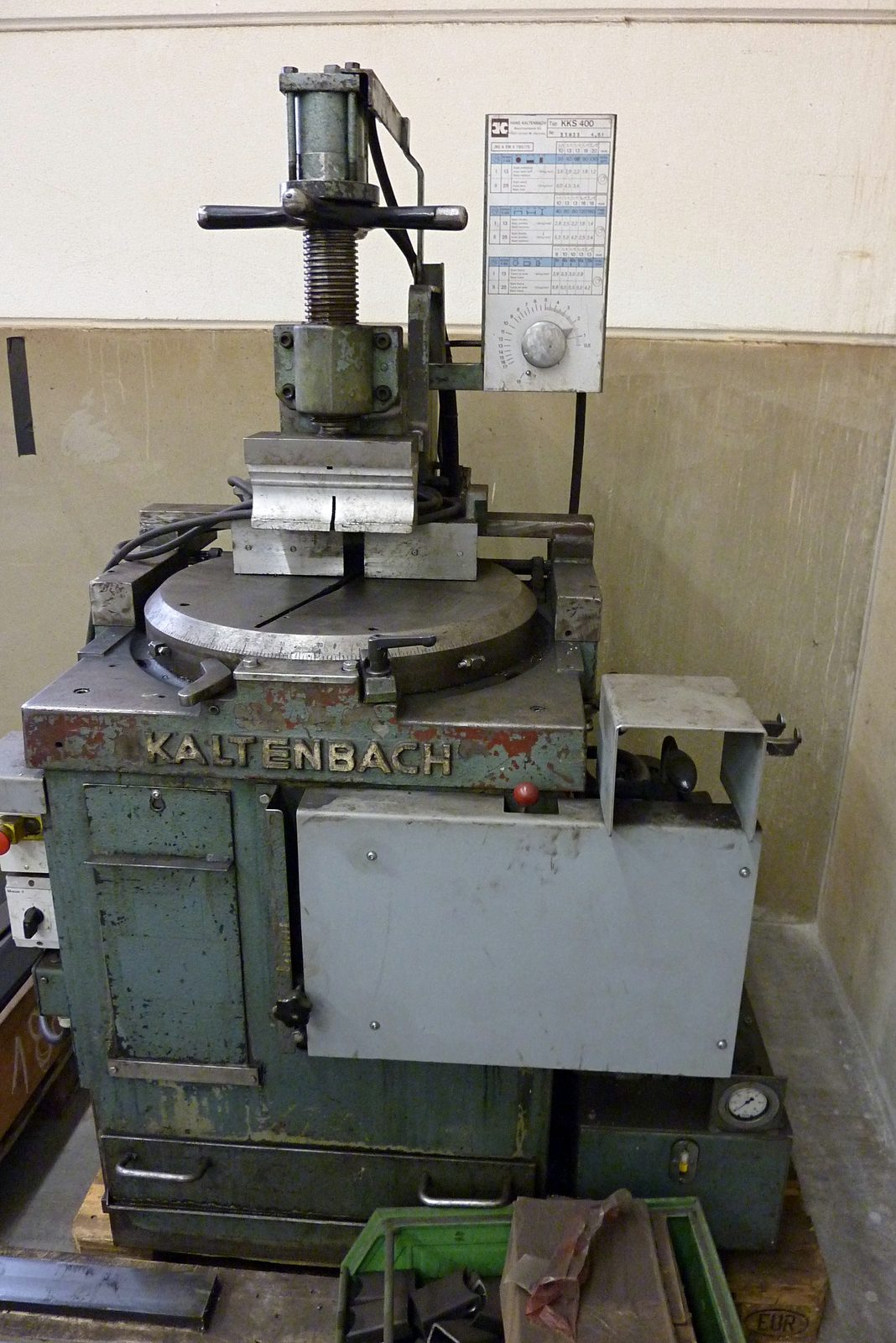

| Kaltenbach KKS 400H · Krožna žaga | Ø 130 mm | 300 × 40 mm | 0°…90° |

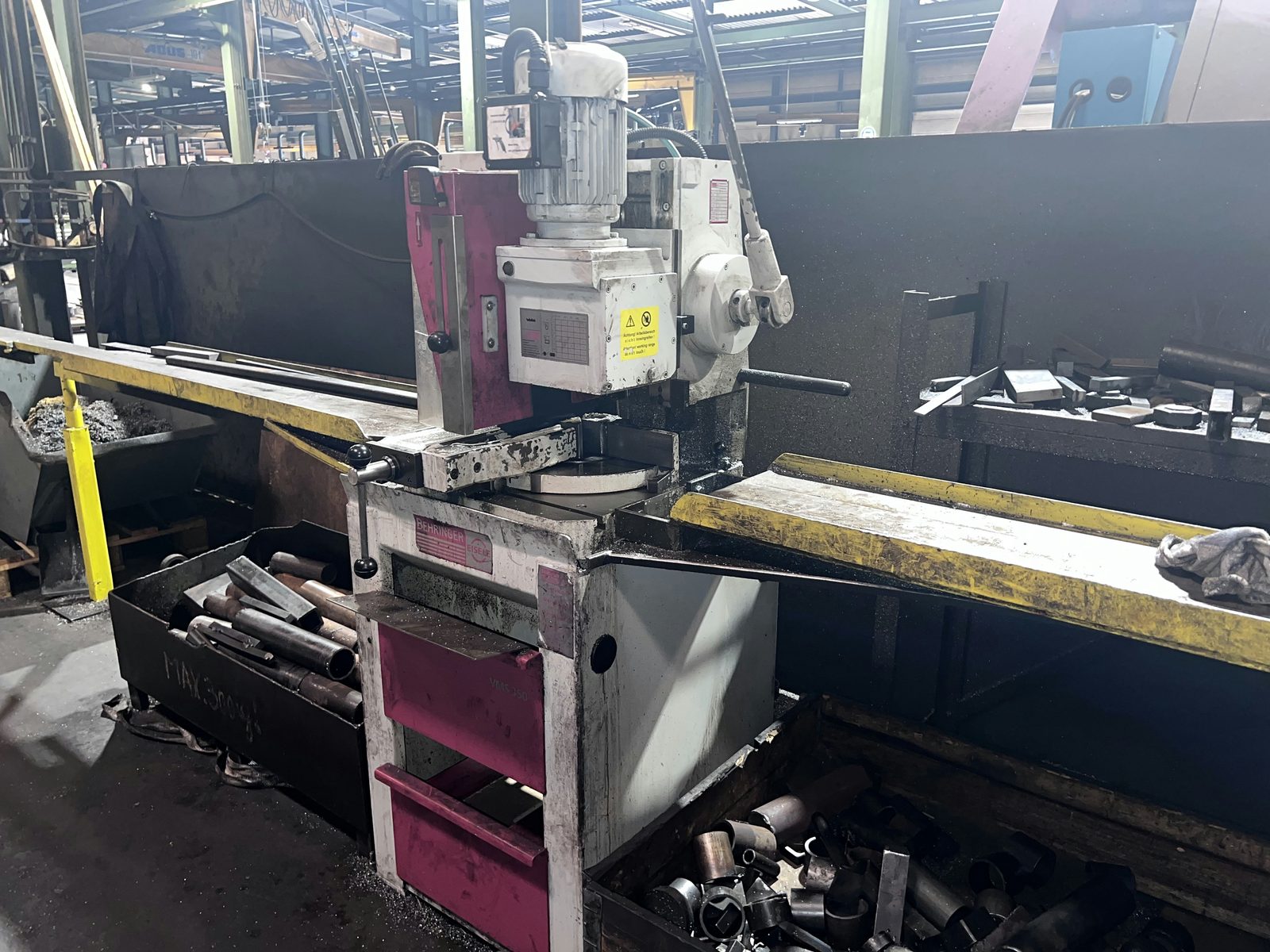

| Behringer VMS 350 · Krožna žaga | Ø 102 mm | 170 × 100 mm | 0°…45° |
Materiali za razrez z žago
Razrezi z žago se izdelujejo iz naslednjih materialov:
- Konstrukcijsko jeklo S235, S355 – okroglo, ploščato in oblikovno jeklo, cevi
- Drobnozrnato konstrukcijsko jeklo S460–S1100 – visokotrdnostni profili in nosilci
- Nerjavno jeklo 1.4301, 1.4571 – cevi in okroglo jeklo
- I-nosilci: IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM
- U-profili: UPN, UNP, UPE – in kotni profili (L profil)
- Okrogla cev, kvadratna cev (SHS), pravokotna cev (RHS) in votli profili
- Ploščato, okroglo in kvadratno jeklo iz lastnega skladišča
Po želji naročnika je material mogoče tudi priskrbeti.
Tipične uporabe razreza z žago
Razrezi z žago cevi in profilov se uporabljajo za:
- Cevne in profilne okvirje za izdelavo vozil in naprav
- Nosilce in stebre za jeklene konstrukcije in težke konstrukcije
- Okvirje, nastavke in puše za varjene sklope
- Serijske razreze za ponavljajoče se komponente
- Predizdelovalno stopnjo za upognjene in obročno upognjene dele
Razreze z žago je mogoče neposredno predati v proizvodnjo varjenih sklopov in CNC-obdelavo. Neposredna predaja brez zunanje logistike bistveno zmanjša pripravljalne čase in transportne stroške. Avtomatski žagalni avtomat s funkcijo snopnega reza zagotavlja gospodarne serijske razreze ob stalni natančnosti. Iz lastnega skladišča materiala so cevi, profili, nosilci in okroglo jeklo v standardnih dimenzijah na voljo v kratkem času. Razrezom z žago neposredno sledijo varjenje, upogibanje in CNC-obdelava – vsi koraki v Lorchu iz ene roke. Dokumentacija kakovosti po DIN EN ISO 9001:2015 s popolno sledljivostjo materiala je na voljo. Material, ki ga priskrbi naročnik, se na zahtevo sprejme. Kooperantska proizvodnja brez najmanjših količin za vse vrste razrezov, od posameznih delov do tekočih serij s ponavljajočimi se naročili iz skladišča materiala.
Razrez z žago pri Bocku – vaše prednosti
Bock Maschinenbau ponuja razrez z žago kot integriran korak kooperantske proizvodnje:
- Skladišče materiala na voljo
- Jeklo, drobnozrnato konstrukcijsko jeklo, nerjavno jeklo v standardnih dimenzijah neposredno na voljo.
- Snopni rez
- Popolnoma avtomatski žagalni avtomat za gospodarne serijske razreze.
- Brez najmanjših količin
- Najmanjše količine in posamezni razrezi se izdelujejo enakovredno.
- Integriran proces
- Neposredna predaja v varjene sklope, upognjene dele in CNC-obdelavo.
- DIN EN ISO 9001:2015
- Sistem vodenja kakovosti z dokumentiranim upravljanjem materialov.
Podjetja za jeklene konstrukcije, ključavničarstva in trgovci s kovinami iz okrožja Ostalbkreis, regije Stuttgart in regije DACH pri nas v Lorchu razžagajo nosilce, cevi in profile na mero – iz zaloge, brez minimalne količine.
Pogosta vprašanja o razrezu z žago
Do katerega prereza se žagajo cevi, profili in okrogli material?
Tračna žaga MEBA DGA 400 žaga okrogli material do Ø 406 mm in ploščati material do 700 × 400 mm. Manjši prerezi do Ø 130 mm in 300 × 40 mm se dodatno obdelujejo na krožnih žagah Kaltenbach KKS 400EC in KKS 400H.
Kateri zajeralni koti so mogoči pri razrezu z žago?
Zajeralni rez do 90°: krožni žagi Kaltenbach KKS 400EC in KKS 400H se obračata 0°…90°, tračna žaga MEBA DGA 400 −45°…+60° in Behringer VMS 350 0°…45°.
Kateri nosilci, profili in cevi se z razrezom z žago odrežejo na dolžino?
Pri razrezu z žago se na mero odrežejo I-nosilci (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM), U-profili (UPN, UNP, UPE), kotno jeklo, okrogle cevi, kvadratne cevi (SHS), pravokotne cevi (RHS) in votli profili ter ploščato, okroglo in kvadratno jeklo. Materiali so konstrukcijsko jeklo in drobnozrnato konstrukcijsko jeklo, nerjavno jeklo v obliki cevi in okroglega jekla.
Kako se serijski razrezi žagajo in preverjajo?
Serijski razrezi potekajo na popolnoma avtomatskem žagalnem avtomatu s snopnim rezom. Mere reza in pravokotnost se preverjajo s kalibriranimi merili; za serijske razreze je na voljo preskušanje prvega vzorca z merskim protokolom.
Ali se razžagani nosilci in cevi nato tudi izrezujejo ali konturirajo?
Da. Debelostenski profili in nosilci se najprej z razrezom z žago pripravijo na dolžino in nato plamensko konturirajo – z zajeralnimi rezi, izrezi, sedlastimi rezi in konturnimi rezi do 50 mm debeline stene.
Kontakt
Povprašajte po razrezu z žago
Pošljite nam svoj merni seznam ali risbo z materialom, dimenzijo in količino. Pripravimo ponudbo iz tekočega skladišča.
