CNC plazemsko rezanje do 60 mm – jeklo, nerjavno jeklo in obrabno odporno jeklo
Ekonomično plazemsko rezanje jekla, nerjavnega jekla in obrabno odpornega jekla od 8 do 60 mm – na velikem formatu z avtomatsko posneto robno ploskvijo, brez minimalnih naročil in neposredno v Lorchu, Nemčija.
8 – 60 mm debeline
Ekonomično za debeline od 8 do 60 mm – hitrejše od avtogenega rezanja, natančnejše za nerjavno jeklo in posebna jekla.
Format 20.000 × 3.500 mm
Velikoformatne pločevine rezane v enem prehodu – brez delitvenih rezov, brez repozicioniranja.
Posneta robna ploskev ±45°
Avtomatska posneta robna ploskev neposredno na rezalni glavi – priprava varnega spoja brez sekundarnih operacij.
Jeklo · Nerjavno · Obrabno odporno
Konstrukcijsko jeklo, nerjavno jeklo in obrabno odporno jeklo ter finozrnato do S1100 – vsi ključni materiali iz enega stroja.
Neposredna nadaljnja obdelava
Varjenje, CNC obdelava, peskanje in lakiranje brez zunanjih vmesnikov v Lorchu.
Kooperacijska proizvodnja brez minimumov
Posamezni deli, prototipi in serijski deli se enako proizvajajo po načrtu.
CNC plazemsko rezanje – postopek in zmogljivost
Pri CNC plazemskem rezanju se električni oblok vodi skozi ioniziran plin, ki loči obdelovanec. Postopek je še posebej gospodaren za debeline pločevine do 60 mm in je primeren za jeklo, nerjavno jeklo in obrabno odporna jekla.

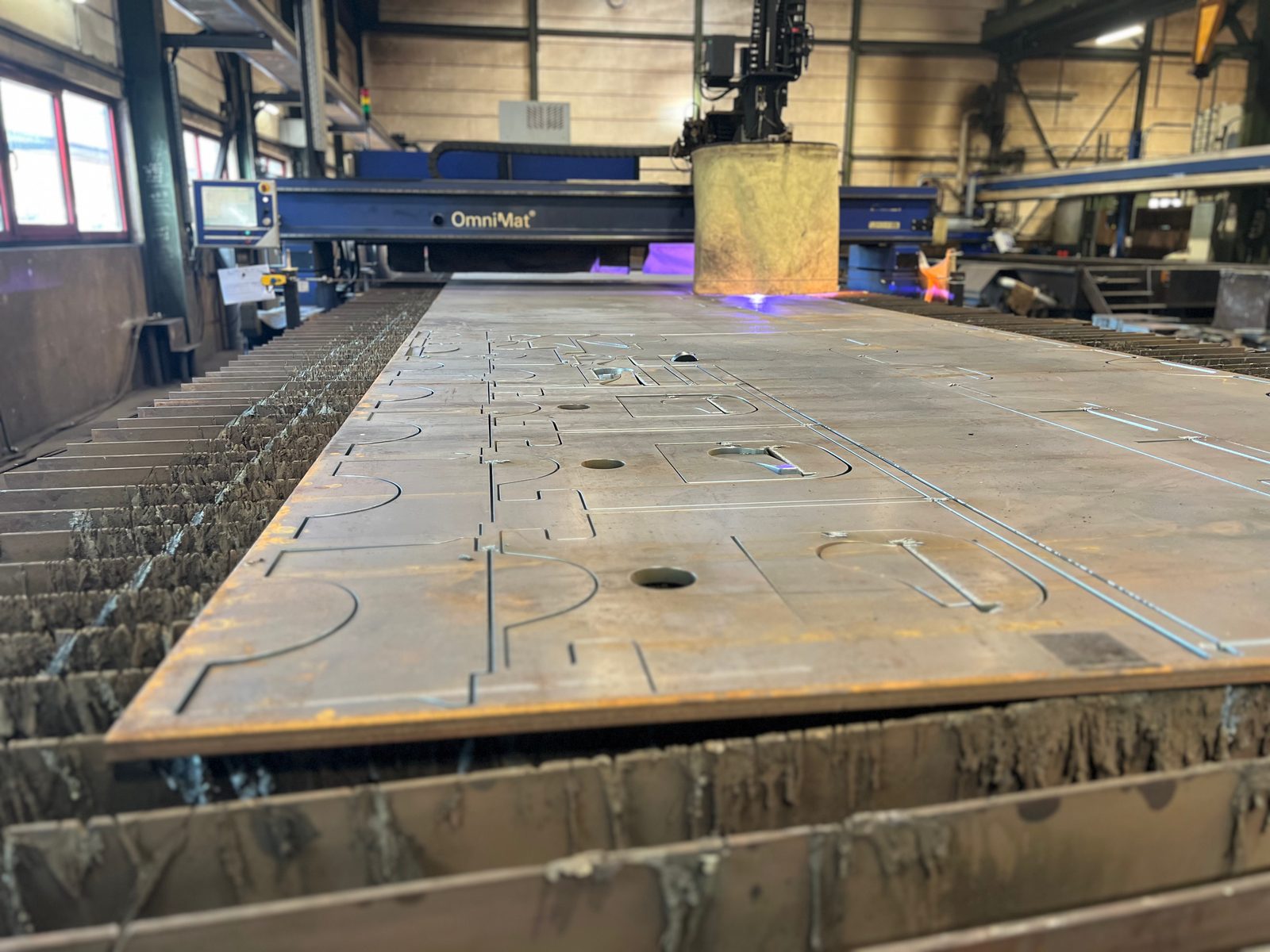

Naprava Messer OmniMat s plazemsko enoto HPR-400 se premika na formatu 20.000 × 3.500 mm. Avtomatski naklon posnetja do ±45° omogoča pripravo zvarnega žleba v enem delovnem koraku – brez dodelave.
CNC plazemsko rezani deli se izdelujejo po risbi. Kooperantska proizvodnja v Lorchu zajema posamezne kose in male serije brez najmanjših količin.
CNC plazemski rezi se izdelujejo po risbi in določenih tolerancah. Natančnost reza omogoča neposredno nadaljnjo obdelavo brez zahtevne dodelave. Za zvare se posneti rez avtomatsko vključi v en delovni korak – do ±45°.
Pri plazemskem rezanju nerjavnega jekla se oksidne barve zmanjšajo s prilagojenim vodenjem plina in parametri rezanja. Kooperantska proizvodnja zajema tudi serijske izrezke za ponavljajoče se komponente v malih in velikih serijah.
Po rezanju je mogoče komponente neposredno nadalje obdelati v proizvodnji varjenih sklopov, CNC-obdelavi in površinski obdelavi – vse v istem obratu v Lorchu. Zagotavljanje kakovosti poteka po DIN EN ISO 9001:2015 z dokumentirano sledljivostjo.
Podatki o stroju
| Stroj | Format | Debelina reza | Posneti rob |
|---|---|---|---|
| Messer OmniMat HT-L 5000 · HPR 400 · Sistem za plazemsko rezanje | 20.000 × 3.500 mm | do 60 mm | ±45° |
| Zinser 4125 · Sistem za podvodno plazemsko rezanje | 8.000 × 2.500 mm | do 30 mm | ±40° |
Materiali za CNC plazemsko rezanje
CNC plazemsko rezanje je primerno za jekla in posebna jekla:
- Konstrukcijsko jeklo S235, S355 – 3 mm do 60 mm
- Drobnozrnato jeklo do S1100 – visokotrdnostno
- Hardox 400 / 500 – do 60 mm
- Nerjavno jeklo 1.4301, 1.4571 – odporno proti koroziji
- XAR 400 in druga obrabno odporna jekla
Za konstrukcijsko, drobnozrnato in obrabno odporno jeklo nad 60 mm je avtogeno plamensko rezanje primernejši postopek.
Tipične uporabe CNC plazemskega rezanja
CNC plazemsko rezanje pri Bocku se uporablja za:
- Natančne izrezke za varjene sklope in jeklene konstrukcije
- Stojinske pločevine, rebra in nastavke za vozila in nosilne žerjavne naprave
- Dele iz nerjavnega jekla za izdelavo naprav in posod
- Posnete reze kot priprava zvarnega žleba do ±45°
- Obrabne dele za stroje za zemeljska dela
Rezane dele je mogoče v istem obratu variti, obdelati, peskati in lakirati. CNC plazemsko rezanje je pri Bocku integrirano v celovito proizvodno verigo: rezani deli se neposredno predajo v proizvodnjo varjenih sklopov, nato CNC-obdelajo, peskajo in lakirajo po specifikaciji naročnika. Za reze v nerjavnem jeklu so na voljo parametri postopka, ki zmanjšujejo oksidne barve in oksidacijo. Kooperantska proizvodnja zajema posamezne in male serijske dele ter serijske izrezke brez najmanjših količin. Dokumentacija kakovosti po DIN EN ISO 9001:2015 s popolno sledljivostjo materiala je na voljo. Po želji so mogoči posneti rezi do ±45° v enem delovnem koraku. Kratki odzivni časi zaradi neposrednega dostopa do lastnega skladišča materiala za jeklo, nerjavno jeklo in obrabno odporno jeklo. Kooperantska proizvodnja brez najmanjših količin.
CNC plazemsko rezanje pri Bocku – vaše prednosti
Bock Maschinenbau izvaja CNC plazemsko rezanje kot del celovitega proizvodnega procesa:
- Format 20.000 × 3.500 mm
- Velikoformatne plošče se obdelajo v enem prehodu.
- Debeline sten do 60 mm
- Gospodarno za jeklo, nerjavno jeklo in obrabno odporno jeklo do 60 mm.
- Naklon posnetja ±45°
- Avtomatska priprava zvarnega žleba – prihrani dodelavo.
- Kooperantska proizvodnja brez najmanjših količin
- Izdelujejo se posamezni kosi, prototipi in serijski deli.
- DIN EN ISO 9001:2015
- Sistem vodenja kakovosti z dokumentiranim upravljanjem materialov.
Ključavničarstva, kovinarji in proizvajalci strojev iz regije Stuttgart in regije DACH pri nas v Lorchu plazemsko režejo pločevino in posnetja robov – tudi nerjavno jeklo in obrabno odporno jeklo.
Pogosta vprašanja o CNC plazemskem rezanju
Ali se nerjavno jeklo reže s plazmo in kako se omejijo oksidne barve na rezalnem robu?
Da, nerjavno jeklo se s CNC plazemskim rezanjem reže do 60 mm. Parametri postopka in vodenje zaščitnega plina zmanjšujejo oksidne barve in oksidacijo na rezalnem robu.
Kako deluje CNC plazemsko rezanje?
Pri CNC plazemskem rezanju se električni oblok vodi skozi ioniziran plin, ki loči obdelovanec. Pri Bocku za to po risbi reže naprava Messer OmniMat s plazemsko enoto HPR-400 na formatu 20.000 × 3.500 mm.
Do katere debeline pločevine se s plazmo režeta jeklo in obrabno odporno jeklo?
Do 60 mm – konstrukcijsko jeklo, finozrnato jeklo do S1100, nerjavno jeklo in obrabno odporna jekla, kot je XAR 400. Konstrukcijsko, finozrnato in obrabno odporno jeklo z debelino stene nad 60 mm se reže z avtogenim plamenskim rezanjem, do 200 mm.
Ali se s plazmo reže tudi pod vodo?

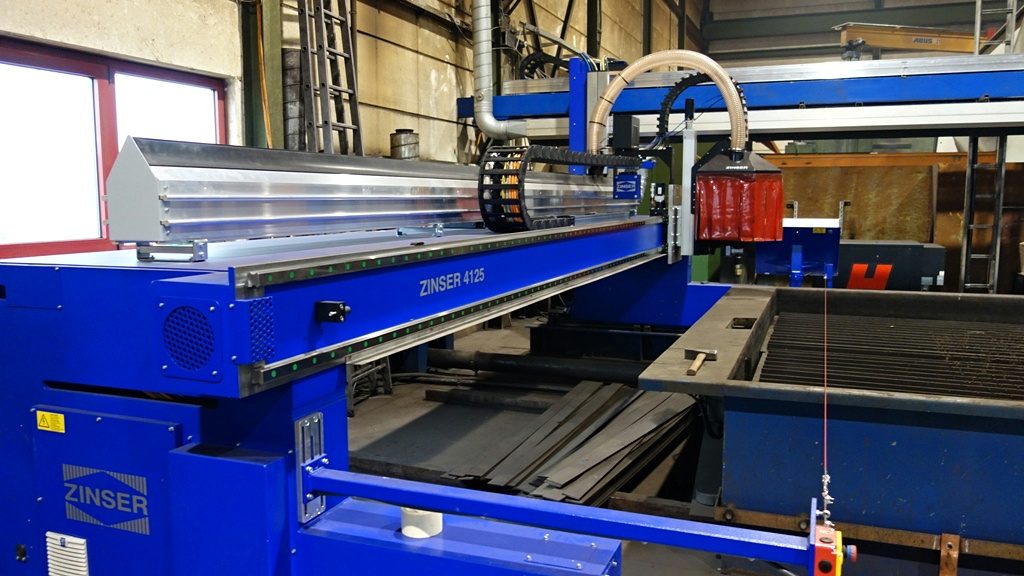

Da. Poleg naprave Messer OmniMat je na voljo Zinser 4125 kot naprava za podvodno plazemsko rezanje: format 8.000 × 2.500 mm, debelina reza do 30 mm, posneti rez do ±40°.
Od česa je odvisna kakovost reza pri plazemskem rezanju?
Od risbe in predpisane tolerance: po njih se izdelajo CNC plazemski rezi, tako da je dele mogoče nadalje obdelati brez zahtevne dodelave. Posnetja za zvare do ±45° naprava Messer OmniMat reže samodejno v istem delovnem koraku.
Kontakt
Povprašajte po CNC plazemskem rezanju
Pošljite nam DXF ali risbo, material in količino – jeklo, nerjavno jeklo ali obrabno odporno jeklo. Razrezane kose dobavimo posamezno ali jih v lastnem obratu obdelamo v končni sklop.
