Plamensko ravnanje – termično ravnanje varjenih konstrukcij in velikih sestavnih delov
Popravljanje deformacij zaradi varjenja in dimenzijskih odstopanj na velikih delih do 50 t – termično plamensko ravnanje, nežno do materiala, brez odvzema materiala, kot kooperantska storitev v Lorchu.
Ravnanje brez odvzema materiala
Termično ravnanje ponovno vzpostavi mernostalnost – brez odvzema snovi ali ponovnega varjenja.
Tudi za težke dele do 50 t
Ravnanje neposredno na žerjavnem sistemu 2×25 t – brez omejitve velikosti zaradi peči ali naprav.
Nežno vodenje temperature do materiala
Nadzorovano segrevanje, omejeno glede na material – tudi pri poboljšanih in višjetrdnostnih jeklih do S1100.
Iz ene roke
Varjenje po DIN EN 1090-2 EXC3, plamensko ravnanje in odrezovanje na eni lokaciji v Lorchu.
DIN EN ISO 9001:2015
Vodenje kakovosti z dokumentiranimi proizvodnimi procesi.
Plamensko ravnanje – postopek in princip delovanja

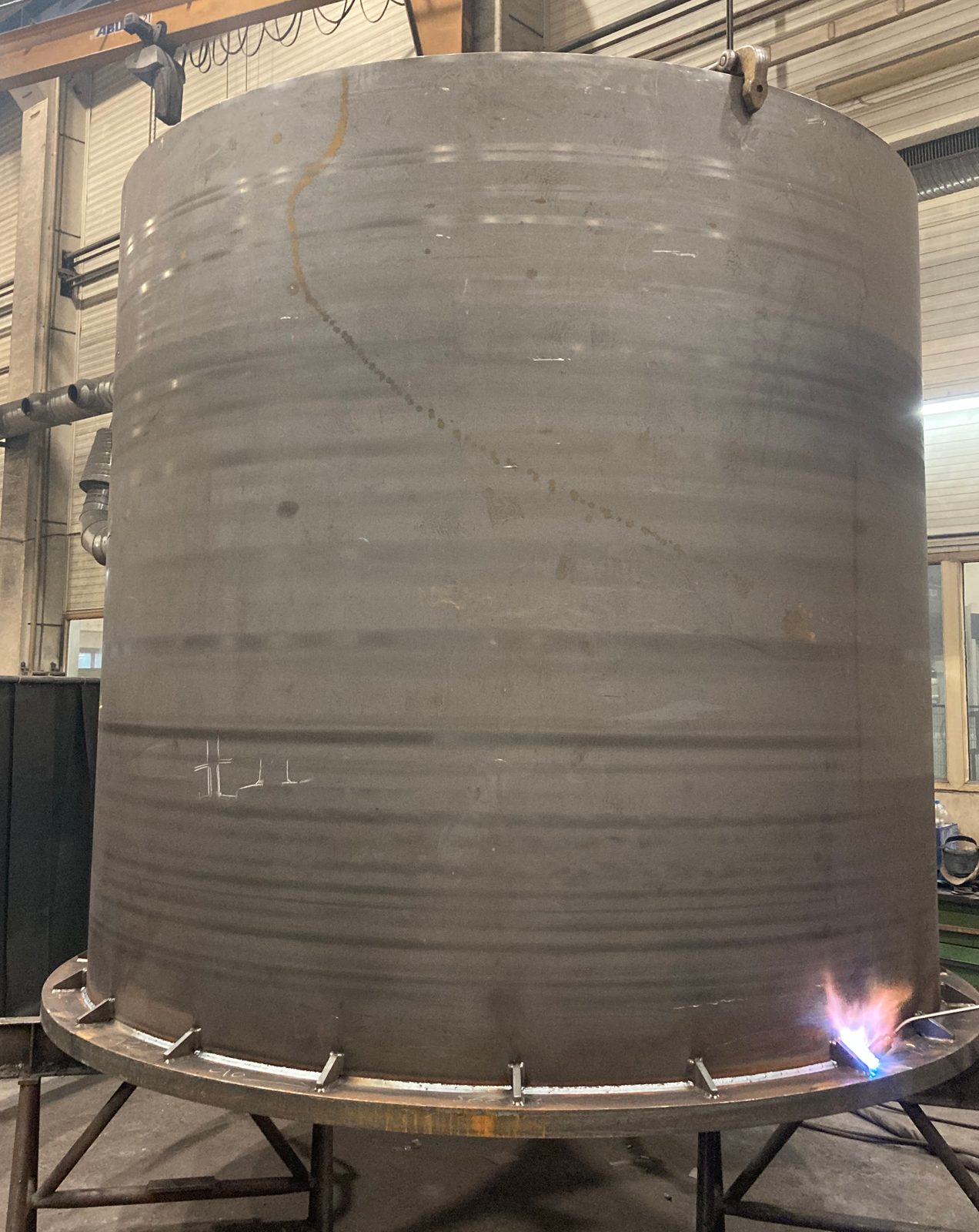

Pri plamenskem ravnanju se material z gorilnikom krajevno omejeno hitro segreje. Okoliška hladna struktura zavira toplotno raztezanje – segreto polje se stisne. Pri ohlajanju se stisnjeno območje skrči in sestavni del ciljano poravna v želeno obliko. Tako je mogoče popraviti deformacijo zaradi varjenja in lastne napetosti, ne da bi odvzeli material ali ponovno varili.
Z grelnimi vzorci – točko, črto ali klinom – izvajalec usmerja smer in velikost krčenja. Izkušnje in nadzorovano vodenje temperature so odločilni – zlasti pri poboljšanih in višjetrdnostnih jeklih, katerih dopustna temperatura ravnanja je odvisna od materiala.
Plamensko ravnanje dopolnjuje vibracijsko razbremenjevanje napetosti. Medtem ko vibracijsko razbremenjevanje napetosti (VSR) zmanjšuje lastne napetosti, plamensko ravnanje popravi vidno deformacijo. V kombinaciji sestavni del ostane trajno mernostalen – idealna priprava za naknadno natančno odrezovanje.
Kot kooperantsko storitev plamensko ravnanje izvajamo tudi na sestavnih delih, ki jih priskrbi stranka iz tuje izdelave. Varjene konstrukcije, izdelane v kraju Lorch, ravnamo neposredno po varjenju, preden gredo v odrezovanje ali končno montažo – brez zunanje logistike in brez izgub na vmesnikih.
Primerni sestavni deli za plamensko ravnanje
Plamensko ravnanje je primerno za varjene konstrukcije in jeklene dele s termično deformacijo:
- Deformirani varjeni okvirji in osnovne konstrukcije
- Velike pločevine in polja pločevine z izboklinami ali valovitostjo
- Nosilci, profili in varjene škatlaste konstrukcije
- Postelje strojev in okvirji pred natančno obdelavo
- Sestavni deli iz jekla, Hardox, nerjavnega jekla in drobnozrnatega konstrukcijskega jekla do S1100
Plamensko ravnanje je na voljo kot samostojna storitev ali v kombinaciji z lastno varilno in odrezovalno proizvodnjo.
Tipične uporabe
Plamensko ravnanje se v proizvodnji težkih delov uporablja v različnih panogah:
- Popravljanje deformacije po varjenju velikih jeklenih konstrukcij
- Ravnanje komponent žerjavov, dvigal in naprav
- Popravljanje ravnosti pločevine in varjenih plošč
- Mernostalnost okvirjev in ogrodij pred odrezovanjem
- Naknadno ravnanje sestavnih delov po transportu ali obdelavi

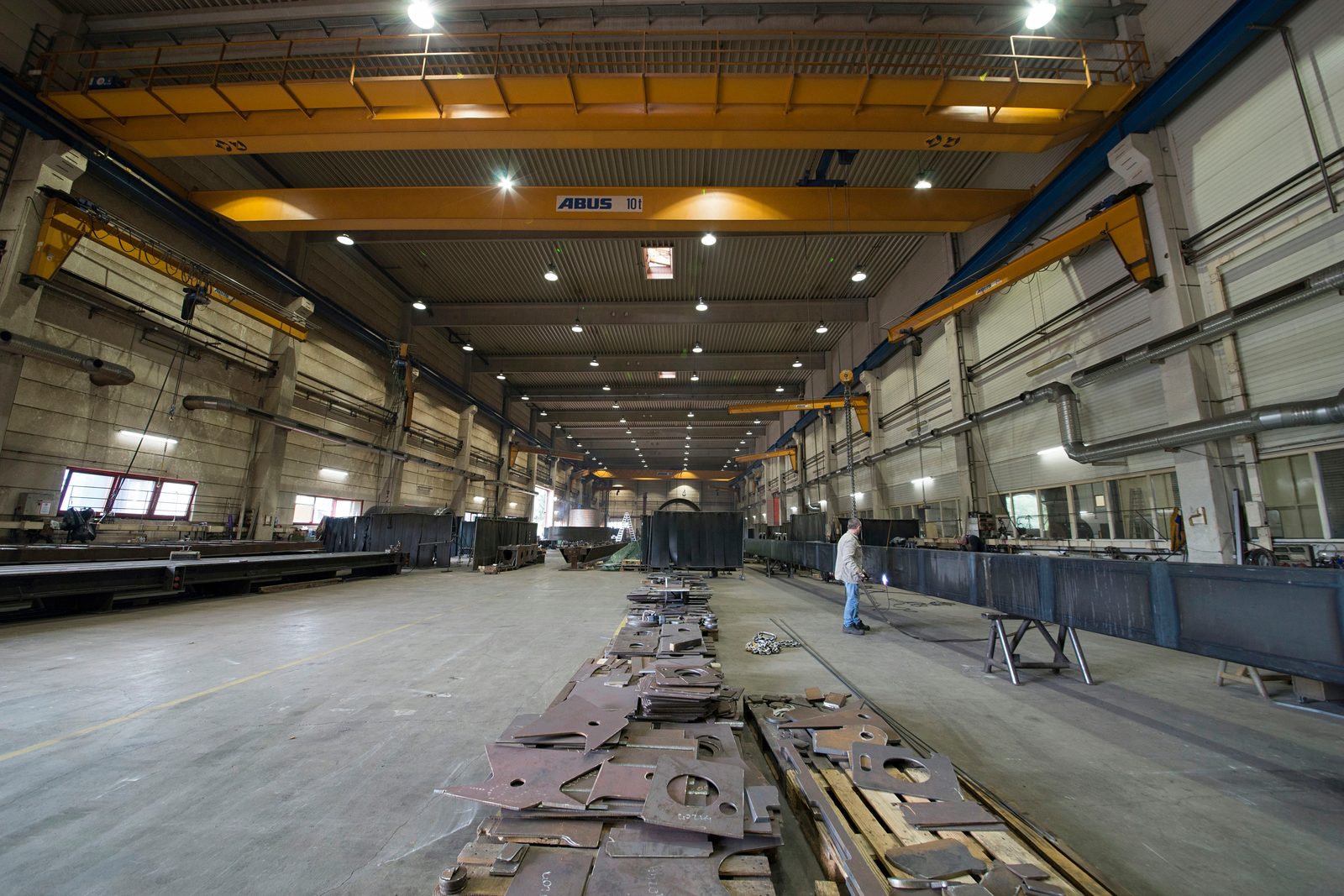

Poravnane sestavne dele natančno odrezovalno obdelamo neposredno v istem obratu – brez zunanje logistike in brez izgub na vmesnikih. Težke dele do 50 t premikamo z lastnim žerjavnim sistemom 2×25 t.
Plamensko ravnanje pri Bock – vaše prednosti
Bock Maschinenbau ponuja plamensko ravnanje kot integriran korak proizvodnega in kakovostnega procesa:
- Deformacija popravljena brez odvzema materiala
- Termično ravnanje ponovno vzpostavi mernostalnost, ne da bi odvzelo snov ali ponovno varilo.
- Tudi za težke dele do 50 t
- Ravnanje neposredno na žerjavnem sistemu 2×25 t – brez omejitve velikosti zaradi peči ali naprav.
- Nežno vodenje temperature do materiala
- Nadzorovano segrevanje s temperaturno mejo, odvisno od materiala – tudi pri poboljšanih in višjetrdnostnih jeklih.
- Iz ene roke
- Varjenje po DIN EN 1090-2 EXC3, plamensko ravnanje in odrezovanje na eni lokaciji v kraju Lorch.
- DIN EN ISO 9001:2015
- Sistem vodenja kakovosti z dokumentiranimi proizvodnimi procesi.
Podjetja za jeklene konstrukcije in kovinarski obrati iz regije Stuttgart in regije DACH pri nas v Lorchu natančno plamensko ravnajo zvite varjene konstrukcije.
Pogosta vprašanja o plamenskem ravnanju
Kako deluje plamensko ravnanje?
Pri plamenskem ravnanju se material z gorilnikom krajevno omejeno hitro segreje; okoliška hladna struktura zavira toplotno raztezanje, segreto polje se stisne in se pri ohlajanju skrči. Z grelnimi vzorci – točko, črto ali klinom – se usmerjata smer in velikost krčenja, tako da se deformacija zaradi varjenja popravi brez odvzema materiala in brez ponovnega varjenja.
V čem se razlikujeta plamensko ravnanje in vibracijsko razbremenjevanje napetosti?
Plamensko ravnanje popravi vidno deformacijo, vibracijsko razbremenjevanje napetosti (VSR) zmanjša lastne napetosti. Oba postopka se izvajata v istem obratu po varjenju in pred natančnim odrezovanjem.
Do katere teže kosa se sestavni deli plamensko ravnajo?
Plamensko ravnanje je mogoče tudi na težkih delih do 50 t. Ravna se neposredno na 2×25 t žerjavnem sistemu, brez omejitve velikosti zaradi peči ali naprav.
Ali se plamensko ravnajo tudi sestavni deli, ki jih priloži stranka?
Da. Kot kooperantska storitev se toplotno ravnanje izvaja tudi na sestavnih delih iz tuje izdelave, ki jih priloži stranka. Varjene konstrukcije, izdelane v Lorchu, se ravnajo neposredno po varjenju, preden gredo v odrezovanje ali končno montažo.
Kontakt
Povpraševanje za plamensko ravnanje
Navedite nam mere, težo in material sestavnega dela ter opišite deformacijo. Dostavljene konstrukcije ravnamo kot samostojno storitev ali neposredno po varjenju v naši proizvodnji.
