Strojni park – CNC-obdelava velikih delov do 50 t

Trije CNC-obdelovalni centri za velike dele do 26 m, karuselno struženje do Ø 4.800 mm, 1.000-t stiskalnica za upogibanje — stroji, na katerih nastajajo težki deli. Vse pod eno streho v Lorchu.

Povpraševanje za projekt

Ključni podatki · Pogodbena proizvodnja Lorch

Ali vaš sestavni del ustreza nam?

Teh šest mejnih vrednosti najprej odgovori na najpomembnejše vprašanje. Če je vaš sestavni del znotraj njih, ga v celoti izdelamo pri nas — od plamenskega razreza do lakirane, za montažo pripravljene sklopne enote.

50 t Maks. teža kosa 2 × 25-t žerjav

Ø 4.800 mm Premer struženja Feichter karusel

26 m Portalno rezkanje – pomik Zayer Thera W

200 mm Debelina plamenskega reza Avtogeno · 20-m format

1.000 t Sila upogibnega stiskanja Weinbrenner

14.000 m² Proizvodna površina Obrat Lorch

En strojni park · težki deli do 50 t · vse v lastni izvedbi

Avtogeno rezanje cevi kot alternativa cevnemu laserju – plamensko rezanje za jeklene konstrukcije, Bock — Avtogena naprava za plamensko rezanje velikih delov

CNC-3D-plazemsko rezanje cevi v akciji – Bock Maschinenbau Lorch — CNC-3D-plazemsko rezanje cevi v akciji

3-valjna krivilnica pločevine Sertom – zaokroževanje in valjanje pločevine do Ø 8.000 mm in debeline 120 mm — Krivilnica pločevine Sertom · Ø do 8.000 mm · do 120 mm

Upogibna stiskalnica Weinbrenner – stiskalna sila 1.000 t, upogibna dolžina 6.100 mm — Upogibna stiskalnica Weinbrenner · 1.000 t · 6.100 mm

Karuselska obdelava velikih delov in celovita proizvodnja z lakiranjem in montažo – težki deli, kooperant Bock — Od struženja do lakiranja – celovita proizvodnja

CNC portalni karuselski stružalni stroj XXL z vrtanjem, premer 4.800 mm – CNC obdelava velikih delov Bock Lorch — Portalni in karuselski stroji v strojnem parku

Frezalni center s pomičnim stebrom Soraluce – kooperantska proizvodnja – Soraluce – frezala, skladišče orodij – s pomiki 20.000 mm, 4.000 mm, 1.600 mm — Soraluce – frezalni center s pomičnim stebrom, kooperantska proizvodnja

Ročno varjenje z MAG-varjenjem na okvirju stroja v jeklenih konstrukcijah – varjeni sklopi DIN EN 1090 proizvodnja Bock Lorch — MAG ročno varjenje na okvirju stroja v jeklenih konstrukcijah

Mostni žerjav dviguje žerjavni nosilec med montažo v proizvodni hali – rokovanje s težkimi bremeni pri Bock Maschinenbau GmbH Lorch — Montaža mostnega žerjava – žerjavni nosilec pri rokovanju s težkimi bremeni v Lorchu

Velik kovinski valj na karuselski stružnici pri kooperantskem struženju – CNC-obdelovalni center Ø 4,8 m premer, Bock Maschinenbau GmbH Lorch — Kovinski valj pri karuselskem struženju – Ø do 4,8 metra

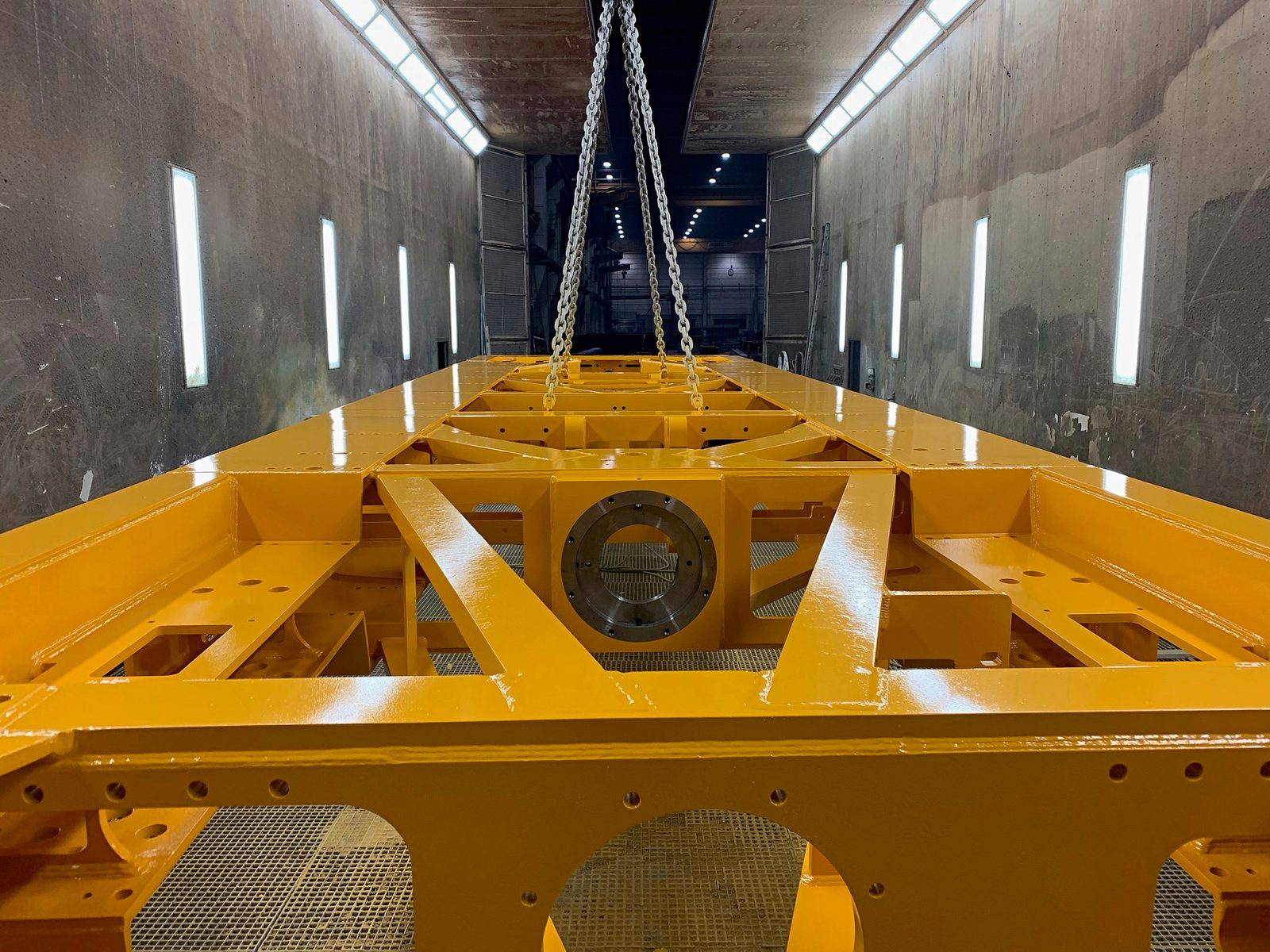

XXL industrijska lakirna kabina – strojno ogrodje v mokrem lakiranju, površinska tehnika in protikorozijska zaščita pri Bock Maschinenbau Lorch — XXL lakirna kabina strojno ogrodje

Protikorozijska zaščita C5-M High — C5-M High mokro lakiranje jeklene konstrukcije

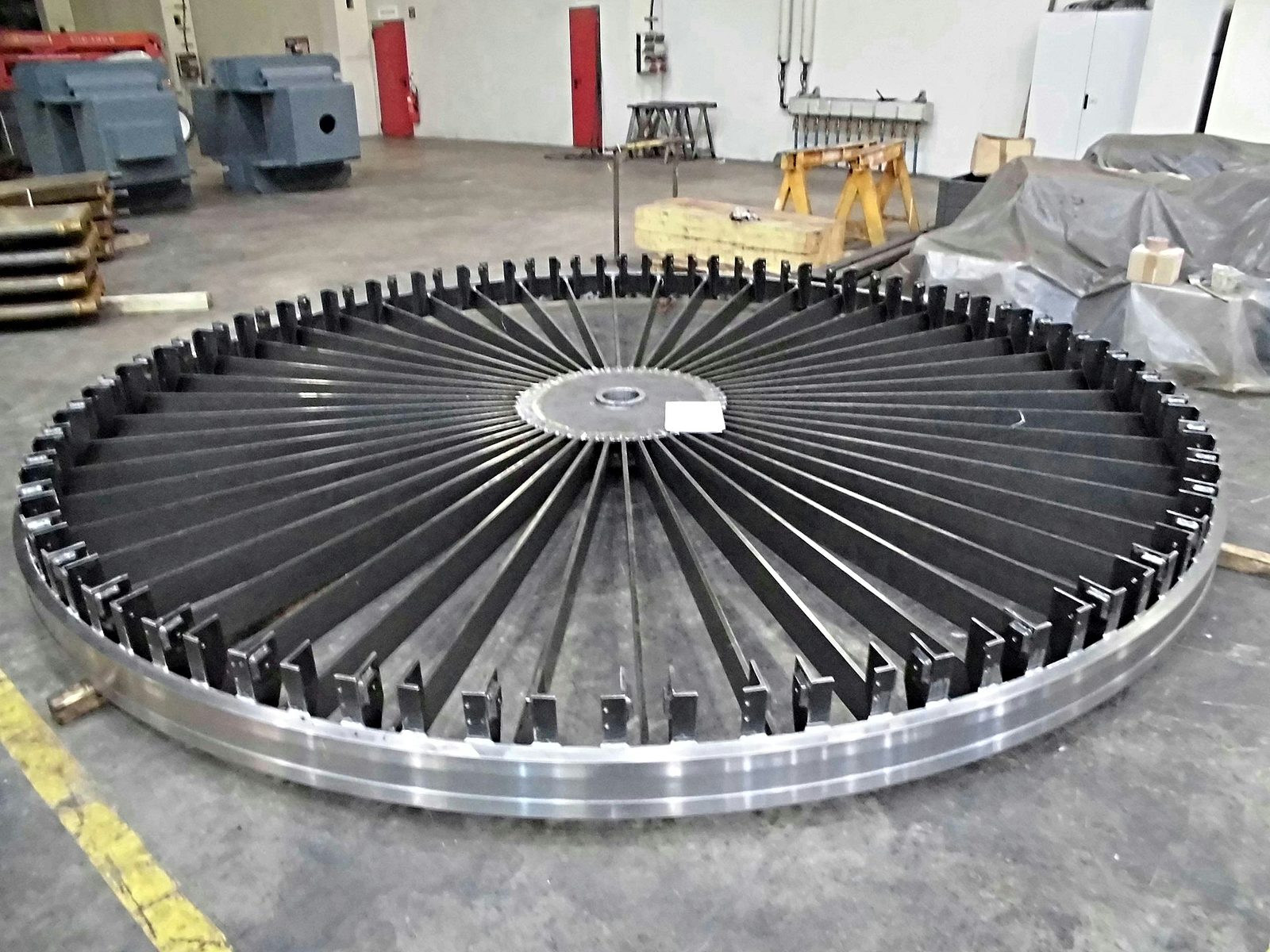

Obdelava velikih strugnih delov kot del celovite proizvodne storitve z razrezom pločevine in lakiranjem – Bock Maschinenbau GmbH Lorch — Celovita proizvodna storitev od razreza do lakiranja

Skupina naprav · Rezanje

Rezanje & razrez

Od surovega jekla do natančne konture: podvodna plazma za čiste robove, avtogeno plamensko rezanje velikega formata do 200 mm in popolnoma avtomatski žagalni razrez iz lastnega skladišča materiala.

20.000 × 3.500 mm · do 200 mm · posnetja ±45°

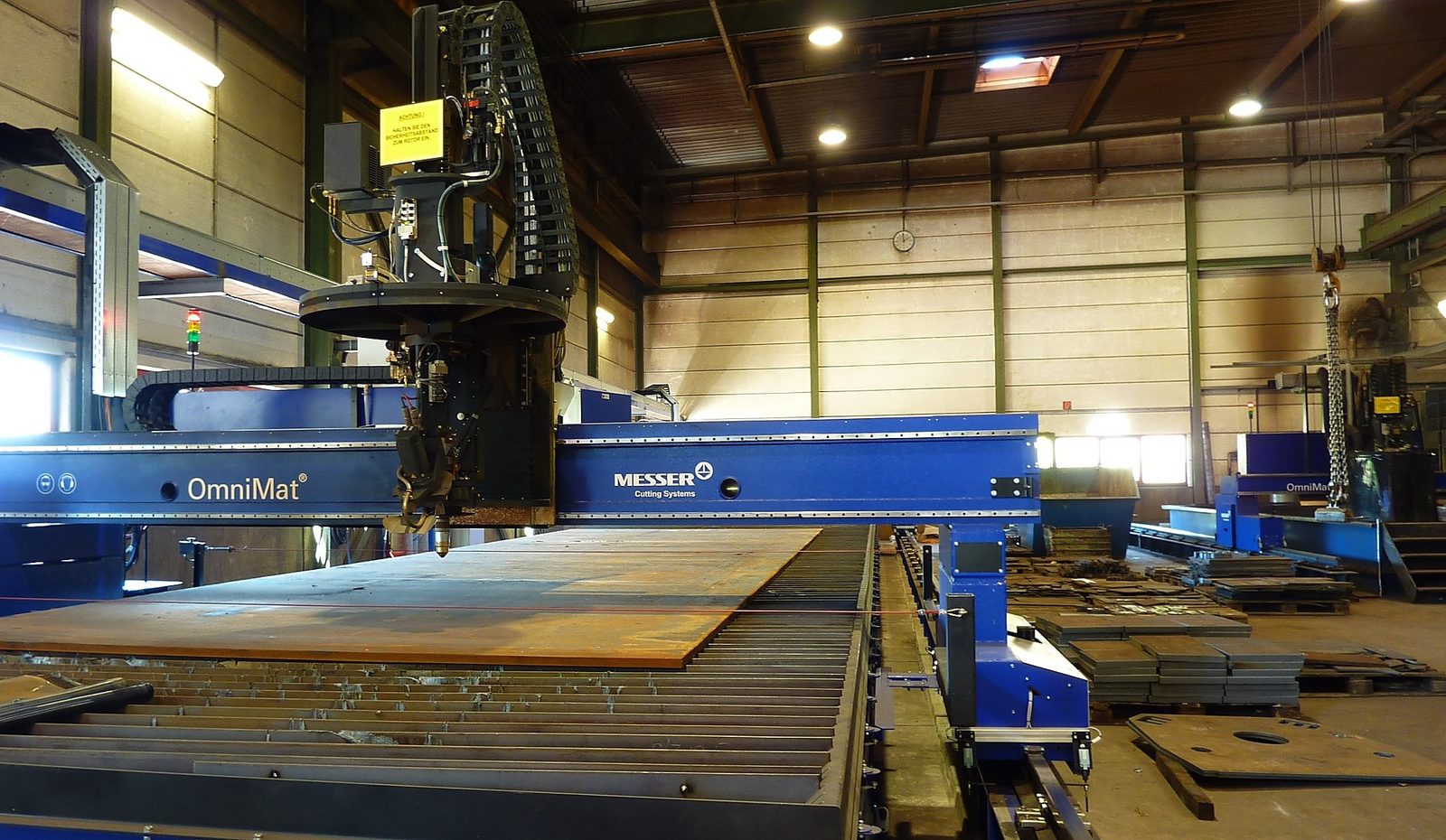

Messer Omnimat HT L 5.000 stroj za plazemsko rezanje s HPR 400 – CNC plazemsko rezanje Hardox Bock Lorch

Messer · Omnimat HT-L 5000

CNC plazemska rezalna naprava

Podvodno plazemsko rezanje za čiste konture ob minimalnem popačenju — vključno s poševnim rezom ±45° za robove, pripravljene za varjenje.

JekloNerjaveče jekloHardox

Miza 8.000 × 2.500 mm · do 60 mm · plazemski vir HPR 400

Avtogeno rezanje cevi kot alternativa cevnemu laserju – plamensko rezanje za jeklene konstrukcije, Bock

CNC plamenska rezalna naprava

Avtogeno plamensko rezanje velikega formata

Plamenski razrez na 20-metrskem formatu — tam, kjer laser in plazma že zdavnaj odpovesta. Najdebelejše jeklo, natančna kontura, avtomatsko poševno rezanje.

JekloHardoxS1100

20.000 × 3.500 mm · do 200 mm · posnetja ±45°

Avtomatska tračna žaga MEBA DGA 400 – razrez cevi, nosilcev in profilov do Ø 406 mm v jeklenih in kovinskih konstrukcijah.

Meba · CNC

Žagalni center

Popolnoma avtomatski žagalni razrez cevi, profilov in nosilcev neposredno iz lastnega skladišča materiala — hitro, natančno, gospodarno.

CeviProfiliNosilci

Žaganje · Vrtanje · Rezkanje · Štancanje

Avtogeno rezanje cevi alternativa cevni laser – CNC izrez konture debelostenske jeklene cevi pri Bock

Zinser · kopirno plamensko rezanje

Avtogeno rezanje cevi

Debelostenske cevi in votli nosilci iz masivnega jekla — dva gorilnika hkrati za jerine in sedelaste reze, tam kjer cevni laser več ne zmore.

Masivno jekloHardoxS1100

do 50 mm debeline stene · 2 gorilnika hkrati

CNC plazemsko in 3D rezanje cevi s poševnim rezom – dobavitelj jeklenih konstrukcij, naprava Zinser Lorch

Zinser · 3D-plazma

3D plazemsko rezanje cevi

CNC-krmiljen 3-osni plazemski sistem za cevi in votle profile — 3D-izrezi, izklinki in jerini rezi v enem delovnem koraku, brez vmesnih korakov. Tam, kjer cevni laserji naletijo na svoje meje.

JekloNerjaveče jekloHardox

do 30 mm debeline stene · 3-osni CNC

Skupina naprav · Preoblikovanje

Preoblikovanje

Iz ravne pločevine nastane oblika: utopno upogibanje na 1.000-t stiskalnici za upogibanje in težko okroglo upogibanje za valje, stožce in posebne oblike.

1.000 t sila stiskanja · Ø do 8.000 mm · do 120 mm debeline pločevine

Upogibna stiskalnica za masivno preoblikovanje jeklenih pločevin – upogibanje velikih pločevin Bock Lorch

Weinbrenner

Hidravlična stiskalnica za upogibanje

Utopno upogibanje velikih plošč z visoko ponovljivostjo — enako natančno in reproducibilno za posamezni kos in serijo.

JekloNerjaveče jekloHardox

1.000 t sila stiskanja · 6.100 mm dolžina

3-valjna krivilnica pločevine Sertom – zaokroževanje in valjanje pločevine do Ø 8.000 mm in debeline 120 mm

Davi · 3-valjni

Valjanje pločevine & okroglo upogibanje

Težko okroglo upogibanje za valje, stožce in posebne oblike — vse do debelostenskih cevi z majhnim premerom v tritočkovnem postopku upogibanja.

JekloNerjaveče jekloHardox

Ø do 8.000 mm · do 120 mm · tritočkovno upogibanje

Skupina naprav · Varilna tehnika

Varilna tehnika po EXC3

Spojeno po DIN EN 1090-2 EXC3: MAG, WIG in avtomatizirano varjenje pod praškom — podprto z žerjavnim sistemom 2 × 25-t za sestavne dele do 50 t.

EXC3 · EN ISO 3834-2 · do 50 t

Strojni park proizvodnja vpogledi: MAG, TIG in varjenje pod praškom po EN 1090-2 EXC3 – certificirani sklopi Bock

Oerlikon · ESAB · Lorch · Böhler

Varilna tehnika & sklopne enote

Certificirano varjenje v vseh običajnih postopkih — od sklopne enote do celotne težkotovorne konstrukcije do 50 t.

135 MAG141 WIG121 UP

DIN EN 1090-2 EXC3 · EN ISO 3834-2

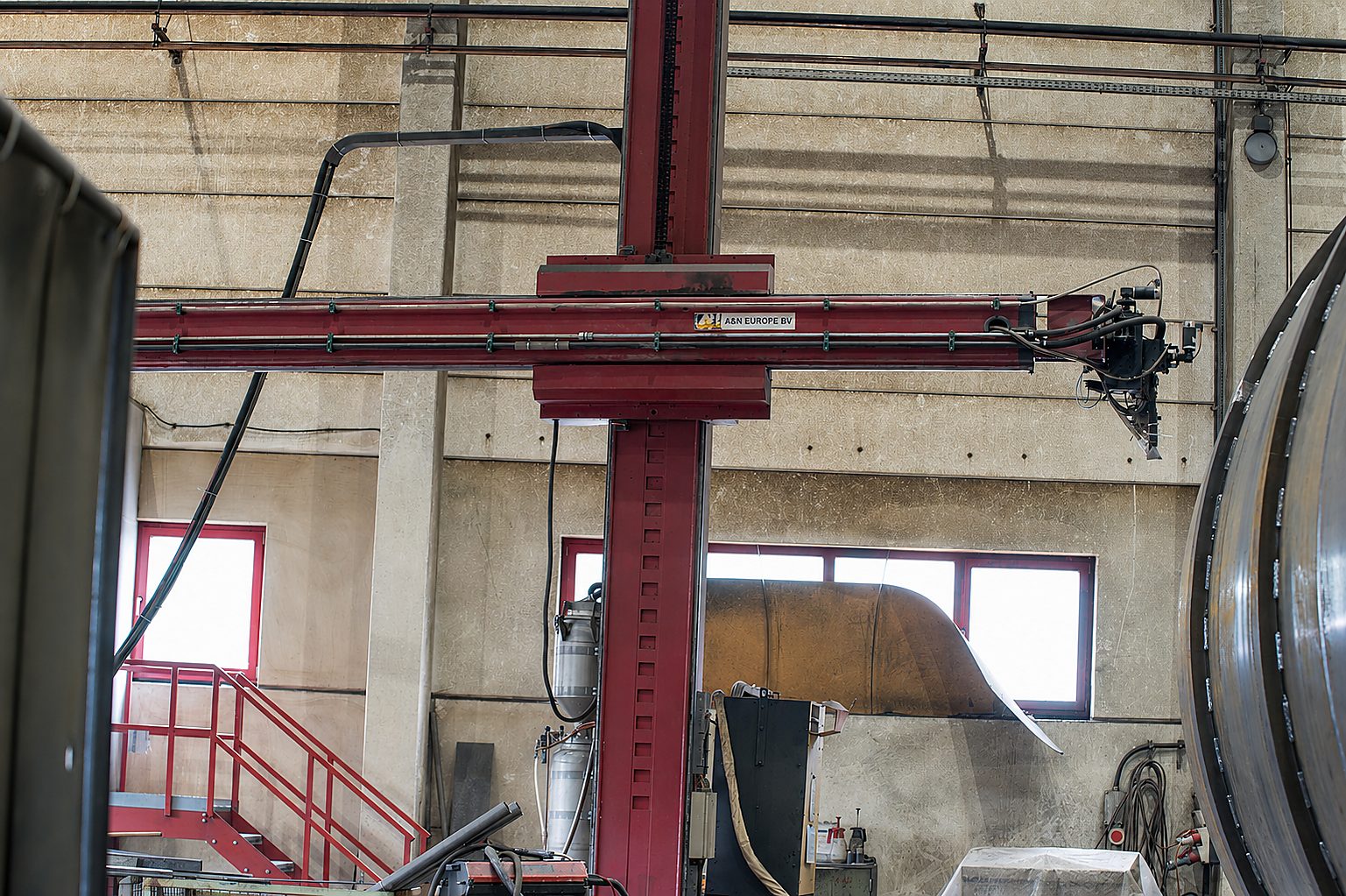

Strojna naprava za varjenje pod praškom (UP) – kooperantska proizvodnja Bock Maschinenbau Lorch

ESAB · UP-jambor

Varilni jambor za varjenje pod praškom

Avtomatizirano varjenje pod praškom za globoke, visokotrdne zvare na težkih delih — dolge zvarne poti v enem koraku, reproducibilno.

JekloDrobnozrnato jekloS1100

7 m doseg · 1.250 A · do 50 t

Mostni žerjav dviguje žerjavni nosilec med montažo v proizvodni hali – rokovanje s težkimi bremeni pri Bock Maschinenbau GmbH Lorch

Ravnanje s težkimi bremeni

Halni žerjav 2 × 25 t

Dva spojena 25-tonska žerjava dvigujeta, obračata in pozicionirata sestavne dele, ob katerih se drugi morajo umakniti — varno skozi celotno proizvodnjo.

XXL sestavni deliNakladanje

2 × 25 t · do 50 t teže kosa

Skupina naprav · Odrezovanje

Obdelava velikih delov — XXL razred

Tu je srce strojnega parka: dva Zayer portalna obdelovalna centra s pomikom do 26 m, en Soraluce rezkalni stroj s premičnim stebrom s pomikom 20 m, tri CNC horizontalne vrtalne enote TOS-Varnsdorf WHN 13 z vrtljivo mizo in en karuselni stružnik do Ø 4.800 mm — za težke dele do 50 t, natančno in reproducibilno. Strojni park dopolnjuje skozi desetletja zrasel nabor orodij in specialnih orodij — dolge vrtalne in izvrtalne palice, kotne rezkalne glave, posebni rezkarji in orodja za rezanje navojev —, ki omogoča obdelavo skoraj vsake geometrije.

Portalno rezkanje 26 m · 3 × vrtalna enota Ø 130 mm · Ø 4.800 mm · do 50 t

Portalni stroj s horizontalnim vrtalnim strojem in CNC frezalnim centrom – CNC obdelava velikih delov Bock Lorch

Zayer · Thera W 26000 + 16000

Veliki deli do 26 metrov — dva portalna rezkalna stroja

Dva Zayer Thera W portalna rezkalna stroja s 30°-nagibno rezkalno glavo in obojestransko podprtim portalom — do 26 m pomika za največje in najdaljše sestavne dele, natančno rezkane v eni vpetju.

Portalno rezkanjeNagibna glavaXXL

2 stroja · X 26.000 × Y 5.000 × Z 3.250 mm · do 50 t

Soraluce FR CNC frezalni center z 20.000 mm pomika – portalno frezanje za kooperantsko proizvodnjo Bock

Soraluce · FR 20.000

Rezkalni & vrtalni center s premičnim stebrom

Stroj s premičnim stebrom z nagibno rezkalno glavo, vrtljivo mizo in 20 m pomika — navzgor odprt delovni prostor ne pozna višinske omejitve portala in prosto sprejema neokretne težke dele z žerjavom: rezkanje, vrtanje in izvrtavanje v eni vpetju.

Premični steberNagibna glavaVrtljiva miza 2,5 × 2,5 m

Pomik 20.000 × 4.000 × 1.600 mm · do 50 t

Horizontalni vrtalno-frezalni stroj TOS-Varnsdorf WHN 13 CNC – vreteno Ø 130 mm, pomični hod X 3.500 × Y 2.500 × Z 1.200 mm

TOS-Varnsdorf · 3 × WHN 13 CNC

Tri CNC horizontalne vrtalne enote z vrtljivo mizo

Tri enake TOS-Varnsdorf WHN 13 CNC z Ø 130 mm vrtalno vretenom in vrtljivo mizo — vrtanje, izvrtavanje, rezkanje in rezanje navojev v eni vpetju. Vzporedna zmogljivost za natančne izvrtine in lege na težkih sestavnih delih.

IzvrtavanjeVrtljiva miza 360°3 stroji

Ø 130 mm vreteno · X 3.500 × Y 2.500 × Z 1.200 mm

Karuselska obdelava velikih delov in celovita proizvodnja z lakiranjem in montažo – težki deli, kooperant Bock

Feichter · TOS · Meusser

Struženje in karuselno struženje

Vertikalno struženje velikih prirobnic, bobnov in obračalnih vencev — rotacijsko simetrični težki deli do skoraj pet metrov premera.

Velike prirobniceObračalni venci

Ø 4.800 mm · 2.400 mm višina · do 50 t

Radialni vrtalni stroj Raboma kot zgodovinski vrtalni stroj in njegovi nameni uporabe – strojni park CNC obdelava velikih delov Bock Lorch

Raboma · Invema · Gamor

Radialno vrtanje & rezanje navojev

Trije radialni vrtalni stroji do 3 m dosega in en avtomat za rezanje navojev — vrtalne slike, izvrtine in navoji do M60 na velikih delih, prosto pozicionirano prek nihajne roke.

Vrtanje do Ø 90 mmNavoji M2–M60Jeklo · Nerjaveče jeklo · Hardox

Vrtanje do Ø 90 mm · Navoji M2–M60 · Doseg do 3.000 mm

Skupina naprav · Površina

Površina & protikorozijska zaščita

Zadnji poliranje opravimo pri nas: peskanje do Sa 2,5 in industrijsko lakiranje po EN ISO 12944 v 25-metrski veliki kabini — najboljši pogoji za oprijemni sloj in protikorozijsko zaščito za težke dele do 50 t.

Sa 2,5 · EN ISO 12944 · Kabina 25 × 7 × 6 m

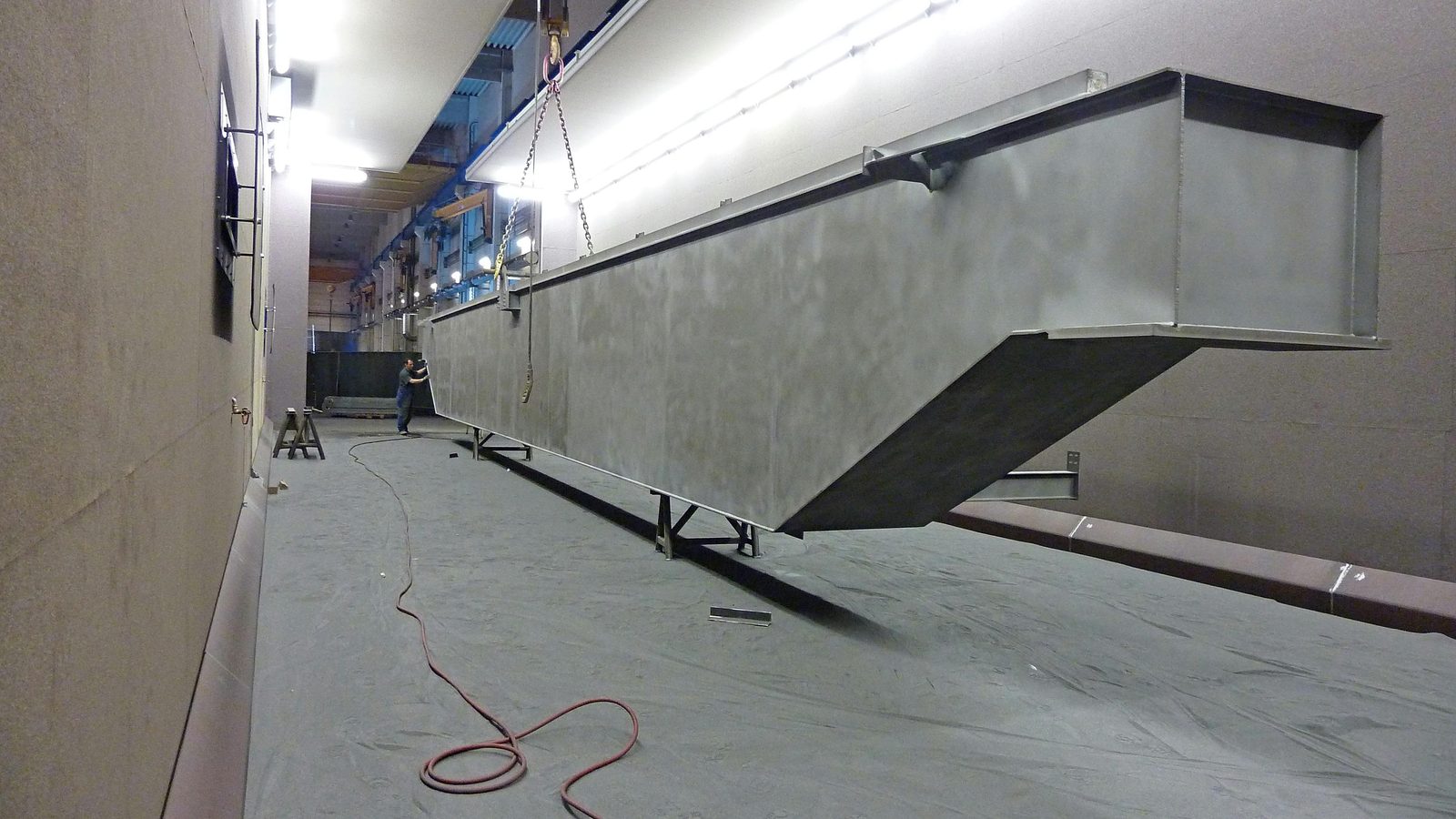

Velikoprostorska peskalna kabina 25.000 × 6.000 × 7.000 mm za peskanje in korundno peskanje

Velika peskalna kabina

Peskalna kabina 25 m

Peskanje do Sa 2,5 v 25-metrski veliki kabini — optimalni oprijemni sloj pred vsakim premazom, tudi za težke dele do 50 t.

Sa 2,5Korund

25 × 7 × 6 m · do 50 t

XXL lakirna kabina 25.000 × 6.000 × 7.000 mm – industrijsko lakiranje EN ISO 12944, kooperantska proizvodnja

XXL lakirna kabina

Industrijska lakirna kabina 25 m

Industrijsko lakiranje po EN ISO 12944 za največje jeklene sestavne dele — peskanje in lakiranje iz ene roke, en kontaktni partner.

EN ISO 129442K-Epoxy

25 × 7 × 6 m · do 50 t

Skupina naprav · Naknadna obdelava

Naknadna obdelava & razbremenilna obdelava

Po varjenju sestavne dele stabiliziramo: vibracijsko razbremenjevanje odpravi lastne napetosti brez peči, plamensko ravnanje popravi termično popačenje — oboje pri nas, pred končno obdelavo.

VSR · plamensko ravnanje · brez razbremenilnega žarjenja

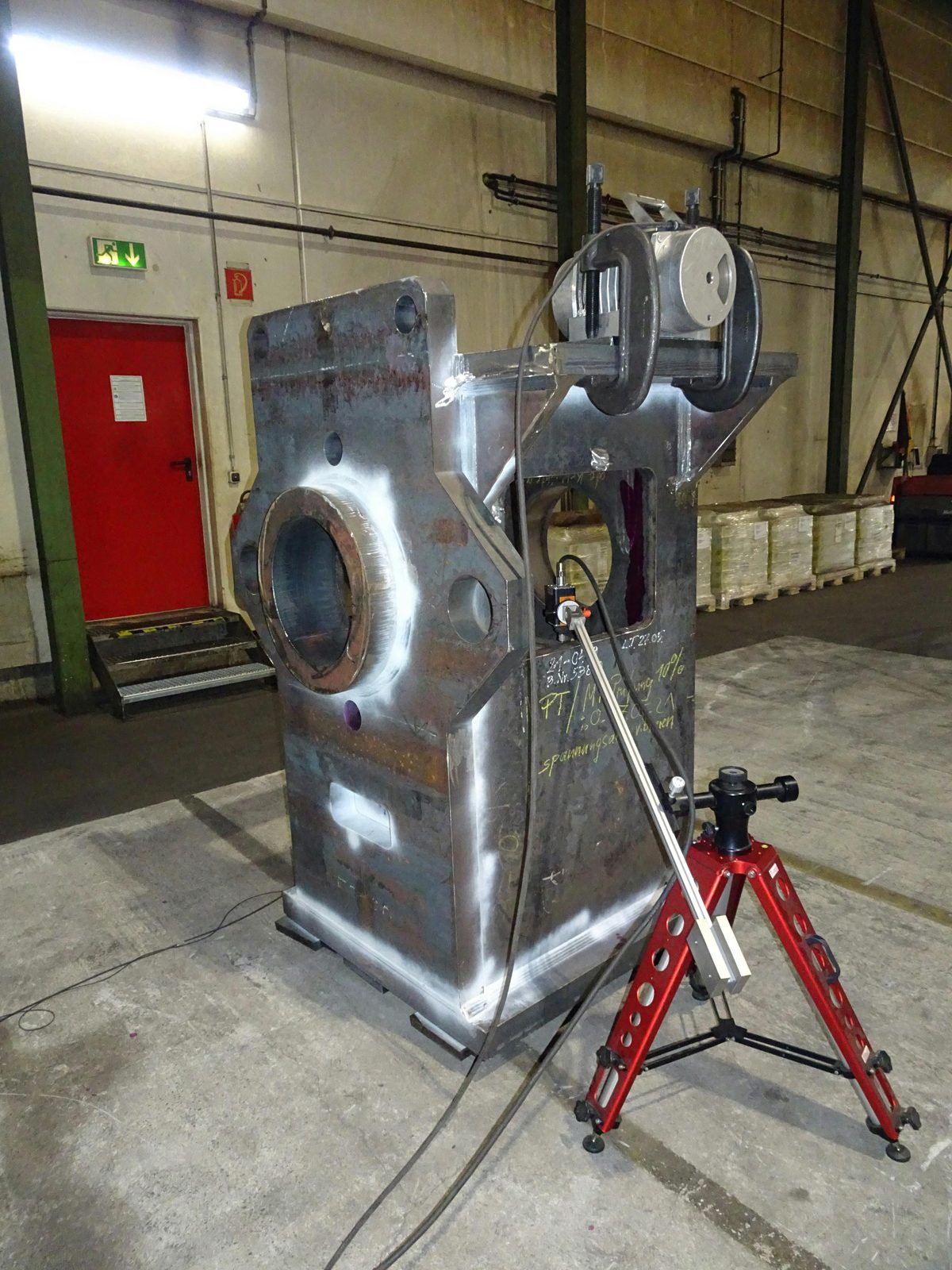

Vibracijsko razbremenjevanje napetosti kot alternativa toplotni obdelavi – kooperantska proizvodnja Bock

VIBMATIC 8000 · vibracijsko razbremenjevanje

Vibracijsko razbremenjevanje

Odpravljanje lastnih napetosti brez peči — hitro, gospodarno, dimenzijsko stabilno. Alternativa razbremenilnemu žarjenju za varjene konstrukcije.

VSRbrez toplote

Zmanjšanje lastnih napetosti · dimenzijsko stabilno

Kariera · Na teh strojih boste delali

Veliko železo. Pravo mojstrstvo.

Obdelava velikih delov na Soraluce. Karuselno struženje do štirih metrov. Certificirano varjenje po EXC3. Kdor začne pri Bocku, dela na strojih, ki jih ni na vsakem vogalu — v ekipi, ki razume svoje mojstrstvo, s sodobno opremo in sestavnimi deli, na katere si lahko ponosen.

Ogled prostih delovnih mest

CNC obdelava velikih delov s frezanjem, struženjem in vrtanjem v strojnem parku Bock Maschinenbau Lorch

Zakaj Bock

En strojni park. Polna odgovornost.

Vse pod eno streho

Od razreza do lakiranja brez zunanjega dobavitelja — ena odgovornost, en kontaktni partner.

EXC3-certificirano

DIN EN 1090-2 & EN ISO 3834-2 — preverjena varilna kakovost za nosilne konstrukcije.

Težka bremena do 50 t

2 × 25-t žerjav in stroji za dimenzije sestavnih delov, ob katerih se drugi morajo umakniti.

Nenehno posodabljano

Nenehno obnavljan strojni park — od Messer plazemske naprave do Soraluce FR.

Več kot 20 strojev

Sedem velikih CNC obdelovalnih centrov plus celoten spekter pod njimi — od 26-m portala do konvencionalnega stružnika.

Začnite

Vaš sestavni del — mi imamo stroj zanj.

Pošljite nam svojo risbo ali kratko povpraševanje. Prejeli boste neobvezujočo ponudbo — in kontaktnega partnerja, ki pozna naše stroje.

Povpraševanje za projekt K našim storitvam
