Montaža sklopova do 50 t – tvornička montaža u Lorchu
Zavareni, ravnani i mehanički obrađeni dijelovi kod Bocka se spajaju u kompletan sklop – poravnati, izmjereni i predani spremni za otpremu. Predmontaža, djelomična ili kompletna montaža prema dogovoru, u tvornici u Lorchu — Ostalbkreis, regija Stuttgart, južna Njemačka.
Sustav dizalica 2×25 t u tandemskom radu – dijelovi od nekoliko kilograma do 50 t se prenose i pozicioniraju.
Certificirano za izvedbu nosivih čeličnih dijelova, uz to EN ISO 3834-2 i DIN EN ISO 9001:2015.
Šest okretnih valjkastih naprava za cilindrične dijelove od Ø 150 do 7.500 mm, četiri pozicionera za zavarivanje i montažu, jedan uređaj za okretanje tereta.
Sklopovi se prije konačnog spajanja poravnavaju i mjere kalibriranim mjernim i ispitnim sredstvima; mjerni protokoli na projektnoj osnovi.
Predmontaža, djelomična montaža ili kompletna montaža sklopa – opseg isporuke utvrđuje se prije narudžbe.
Rezanje, zavarivanje, ravnanje, obrada, pjeskarenje i lakiranje na 14.000 m² na jednoj lokaciji.
Montaža sklopova prema crtežu i sastavnici
Pod montažom sklopova podrazumijevamo spajanje gotovih pojedinačnih dijelova u kompletan sklop: zavareni dijelovi, mehanički obrađeni dijelovi, limovi, profili i normirani dijelovi spajaju se prema crtežu i sastavnici, poravnavaju, mjere i osiguravaju.
Montira se u našoj tvornici u Lorchu. Ondje su kranska postrojenja, okretne valjkaste naprave, pozicioneri i nadovezujuće djelatnosti obrada, ravnanje, pjeskarenje i lakiranje u istoj zgradi – između koraka sklop mijenja halu, a ne tvrtku.
Spaja se vijcima, svornjacima i zavarivanjem: vijčani spojevi s navojima od M2 do M60, svornjačni i zglobni spojevi, ležaji i ležajna mjesta. Spajanje s dosjedom, kod kojeg se vratilo prije umetanja pothladi, izvodimo na projektnoj osnovi nakon dogovora.
Uobičajen slučaj je narudžba s vlastitim proizvodnim udjelom: nosive dijelove izrađujemo sami i u montažu uključujemo dostavljene dodatne dijelove, kupovne komponente i podsklopove koje smo mi izradili. Koje dijelove dostavljate vi, a koje izrađujemo mi, utvrđuje se prije narudžbe.
Montira se od serije 1. Pojedinačni komadi, prototipovi, sklopovi i male serije obrađuju se jednako; minimalnih količina nema.
Bravarski radovi i izrada naprava – prilagođavanje, bušenje, urezivanje navoja, skidanje srha te izrada steznih, zavarivačkih i montažnih pomagala – čine obrtničku osnovu ove montaže i opisani su na zasebnoj stranici.
Predmontaža, djelomična montaža ili kompletan sklop – dubinu određujete vi
Koliko daleko montaža ide, utvrđuje se za svaku narudžbu. Tri su stupnja uobičajena:
- Predmontaža
- spaja pojedine skupine, pripaja ih i mjeri prije nego što idu u završno zavarivanje ili u obradu odvajanjem čestica. Sklop se najprije spaja samo točkasto i zatim mjeri; tek kada položaj odgovara, spaja se konačno.
- Djelomična montaža
- upotpunjuje sklop do određenog opsega i predaje ga u tom stanju – primjerice kada se dodatni dijelovi trebaju montirati tek na mjestu primjene ili je transportna mjera ograničena.
- Kompletna montaža sklopa
- spaja zavarene i mehanički obrađene dijelove u kompletan sklop: ležaje i ležajna mjesta, svornjačne i zglobne spojeve, vijčane spojeve s navojima od M2 do M60, uz to oslonce, konzole, stubišta i ograde – poravnato, izmjereno i predano spremno za ugradnju.
Isporučuje li se sklop predmontiran, djelomično montiran ili potpuno montiran, utvrđuje narudžba. Naše cijene podrazumijevaju franko tvornica Lorch; postavljanje i puštanje u rad kod kupca nisu uključeni i zahtijevaju izričit dogovor.
Poravnavanje, mjerenje i držanje u položaju spajanja
Može li se teški čelični sklop montirati, odlučuje se prije prvog spoja – kod pitanja može li se dio držati u položaju spajanja, poravnati i naknadno izmjeriti. Za to je u Lorchu na raspolaganju čvrsto ugrađena oprema:
- Dvije mosne dizalice po 25 t, u tandemskom radu do 50 t – uz to mosne dizalice s 10 t i 3,2 t te zidne zakretne dizalice s dosegom od 7 m na radnim mjestima
- Šest okretnih valjkastih naprava za cilindrične dijelove od Ø 150 do 7.500 mm – drže dijelove do 60 t okretno u položaju spajanja
- Četiri pozicionera za zavarivanje i montažu nosivosti do 2.000 kg i steznim pločama do 1.250 × 1.250 mm; jedan uređaj sa steznim tanjurom Ø 1.070 mm nagiba se do 135°
- Jedan uređaj za okretanje tereta za dijelove do 5 t za kontrolirano okretanje sklopova
- Jedan transportni vozik MAFI s utovarnom površinom 2.500 × 8.000 mm i viličari do 16 t za unutarnji transport između proizvodnje, naknadne obrade i montaže

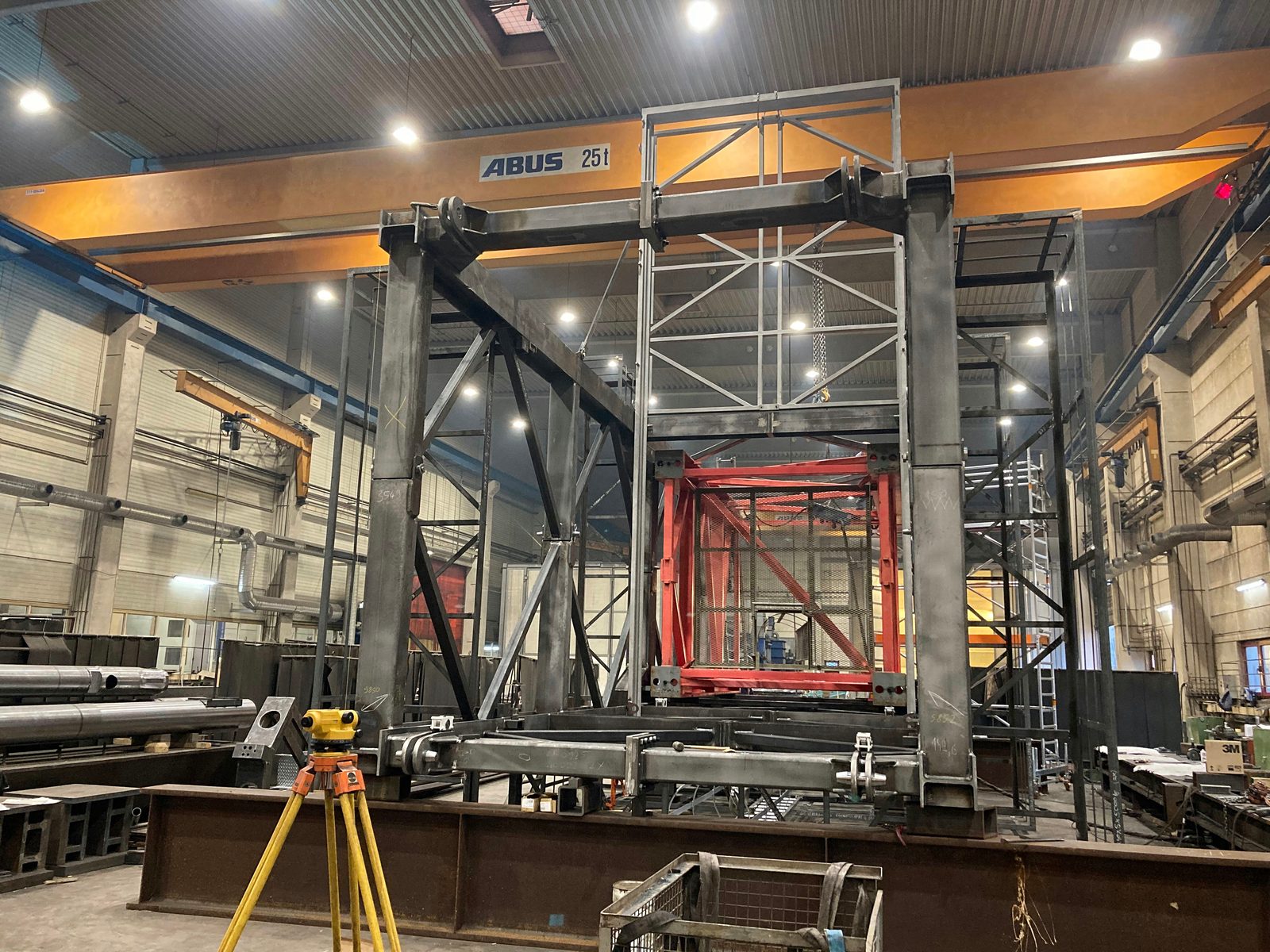

- Poravnavanje i mjerenje nivelirom i kalibriranim mjernim sredstvima – mjere se upisuju na dio, a svornjačni i zglobni spojevi prema njima namještaju
Time se svako mjesto spajanja može dovesti u dostupan položaj umjesto da se izvodi iznad glave ili u prisilnom položaju. Kod teških sklopova to odlučuje o dimenzijskoj točnosti i o kvaliteti zavara naknadnih radova zavarivanja.
Dosjed u koji se montira nastaje u istoj kući
Sklapa li se sklop, odlučuje se prije montaže – kod ležajnih mjesta, dosjednih provrta i spojnih površina. Te površine kod nas nastaju na CNC horizontalnim bušilicama s hodovima 3.500 mm × 2.500 mm × 1.200 mm i okretnim stolom 360°, na karuselskoj tokarilici do Ø 4.800 mm i na portalnim glodačim centrima do 26 m duljine dijela.

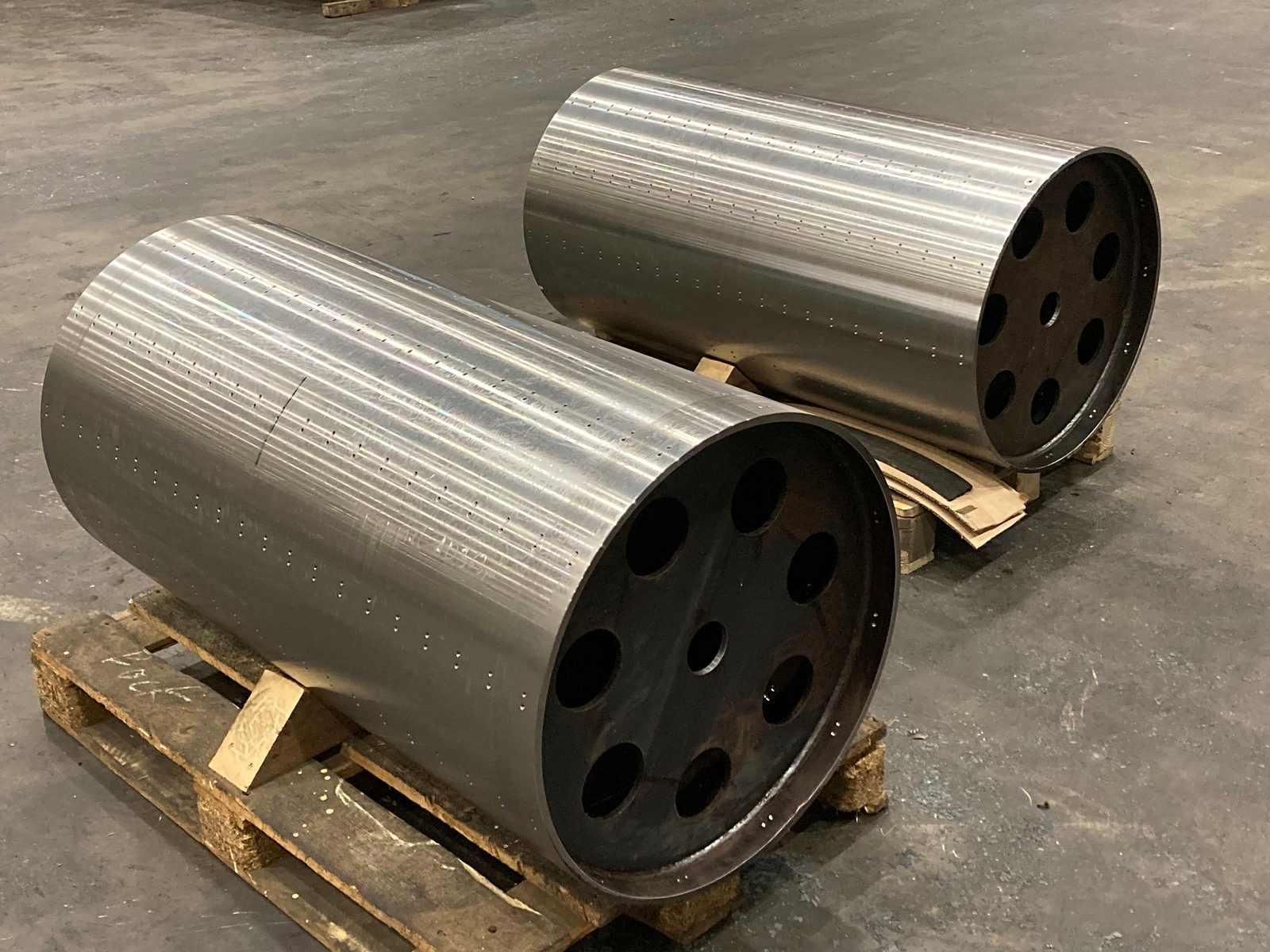

Rasporede provrta i pričvrsne navoje od M2 do M60 izrađujemo radijalnim bušilicama do 3.000 mm dosega i duboko unutar velikopovršinskih dijelova – ondje gdje kasnija dorada na montiranom sklopu više ne bi bila dostupna. Doradu i bušenje na kupljenim ili od kupca dostavljenim dijelovima također izvodimo.
Ispituje se prije nego što dio uđe u montažu: vizualno ispitivanje, ispitivanje penetrantima i ispitivanje magnetskim česticama od strane vlastitih ispitivača prema DIN EN ISO 9712 (Level 2) izravno u pogonu, bez vanjskih terminskih lanaca. Budući da su obrada i montaža u istoj tvrtki, odstupanje se može ispraviti još u stezanju umjesto da se izravnava u sklopu.
U kakvom se stanju sklop vraća
Što se nakon montaže još događa, utvrđuje se s narudžbom. Ovi su koraci dostupni u kući i mogu se uključiti u montažu:
- Ravnanje i otpuštanje napetosti
- ispravlja deformacije od zavarivanja plamenim ravnanjem i smanjuje zaostala naprezanja vibracijskim otpuštanjem napetosti (VSR) – oboje prije obrade odvajanjem čestica ili prije završne montaže, bez vanjske logistike.
- Ispitivanje bez razaranja
- obuhvaća vizualno ispitivanje (VT), ispitivanje penetrantima (PT) i ispitivanje magnetskim česticama (MT) interno s kvalifikacijom razine 2 prema DIN EN ISO 9712; ultrazvučno ispitivanje (UT) na projektnoj osnovi u pogonu uz certificirano ispitno osoblje našeg kooperacijskog partnera.
- Dimenzijska kontrola i dokumentacija
- obuhvaća poravnavanje i mjerenje kalibriranim mjernim sredstvima; mjerne protokole, materijalne potvrde i tvornički atest 3.1 prema EN 10204 stavljamo na raspolaganje na projektnoj osnovi.
- Pjeskarenje i lakiranje
- provodi se kao pjeskarenje do Sa 2,5 i industrijsko lakiranje prema EN ISO 12944 u kabini veličine 25 m × 7 m × 6 m – ovisno o dijelu prije ili poslije montaže, kako bi funkcijske i dosjedne površine ostale slobodne.

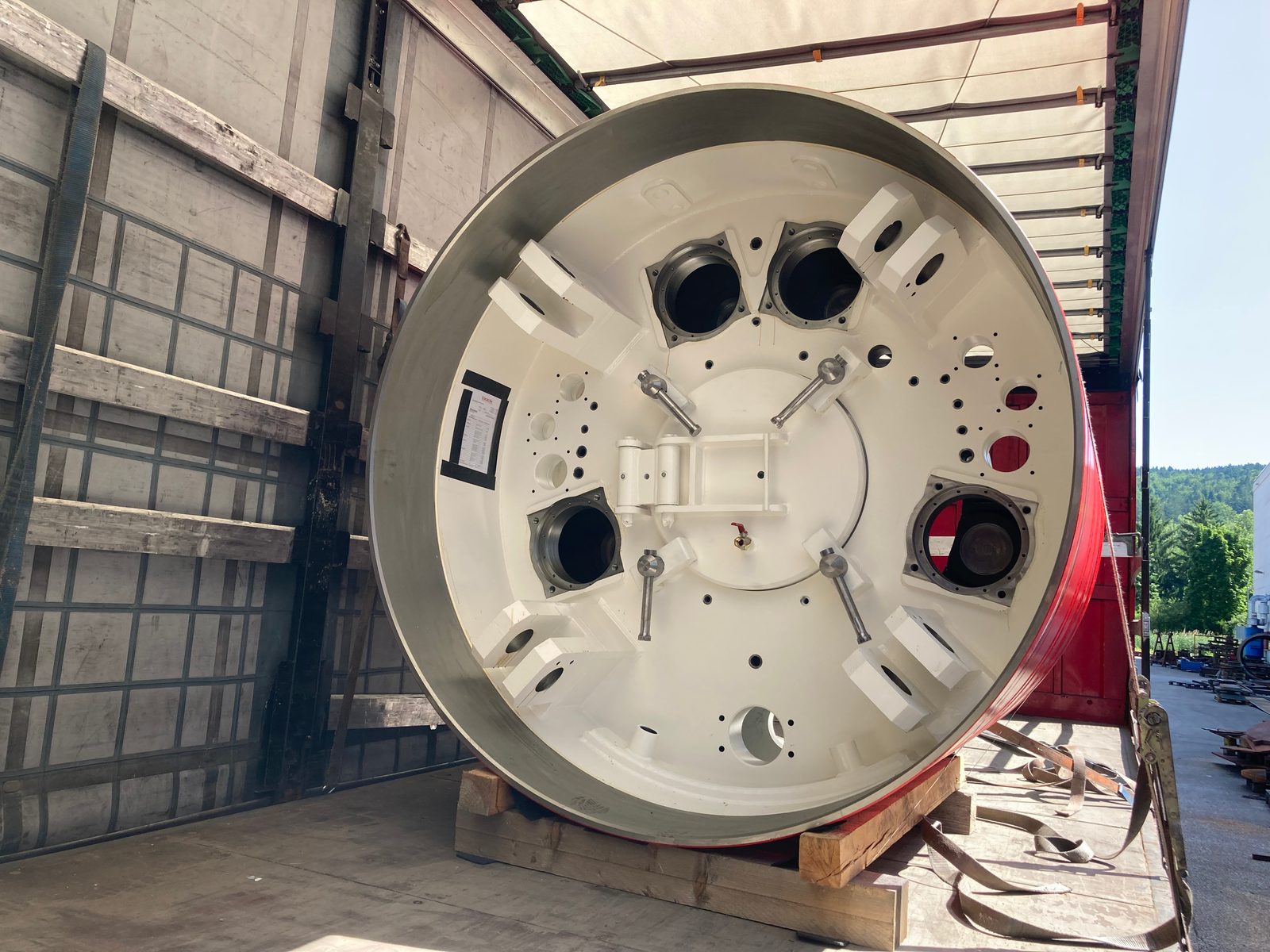

- Pakiranje i utovar
- obuhvaća paletiranje, podlaganje drvenim gredama i transportne konstrukcije, foliranje prema zahtjevu kupca, osiguranje tereta vezivanjem, klinovima i podupiranjem te utovar do 50 t – uključujući pripremu za izvanredne i teške transporte.
Opseg isporuke utvrđuje se prije narudžbe: sklop dobivate grubo spojen, ispitan, prevučen ili zapakiran spreman za otpremu. Isporuka franko tvornica Lorch ili franko adresa.
Certifikati za montirane sklopove
1 / 3
Certificirana izvedba – EXC3 pokriva spojeni dio, a ne samo zavar
Bock Maschinenbau certificiran je za izvedbu nosivih čeličnih dijelova prema DIN EN 1090-2, klasa izvedbe EXC3 (certifikacijsko tijelo DVS ZERT), i ispunjava zahtjeve kvalitete za taljenje zavarivanjem prema DIN EN ISO 3834-2. Područje primjene norme je izvedba – ona ne završava kod pojedinačnog zavara, nego obuhvaća spojeni dio. Dopunjeno certificiranim upravljanjem kvalitetom prema DIN EN ISO 9001:2015 to čini okvir u kojem se kod Bocka montiraju nosivi sklopovi. Za naručitelje s obvezom dokazivanja aktualni su certifikati dostupni u PDF formatu.
Osiguranje kvalitete na montiranom sklopu
Kod montiranog sklopa ne odlučuje samo pojedinačni zavar, nego i međusobni položaj dijelova. Poravnanje i mjere zato se provjeravaju na dijelu prije konačnog spajanja. Ovisno o dijelu, materijalu, klasi zavara i zahtjevu kupca dodatno se primjenjuju vizualne kontrole i metode ispitivanja bez razaranja.
- Vizualno ispitivanje (VT), ispitivanje penetrantima (PT) i ispitivanje magnetskim česticama (MT) dostupni su interno s kvalifikacijom razine 2 prema DIN EN ISO 9712.
- Ultrazvučna ispitivanja (UT) na raspolaganju su prema projektu unutar pogona uz certificirano ispitno osoblje našeg kooperacijskog partnera. Volumenska ispitivanja (radiografsko ispitivanje RT, ultrazvučno ispitivanje UT) izvode, ako su naručena, kvalificirani partneri.
Time se mogu ocijeniti površinske indikacije, pukotine, nepravilnosti blizu površine kao i unutarnje nepravilnosti u prikladnim dijelovima i zavarenim spojevima.
Zahtjevi za ispitivanje i dokumentaciju usuglašavaju se na projektnoj osnovi prema crtežu, zahtjevu norme i zahtjevu kupca. Materijalne potvrde i ispitne certifikate stavljamo na raspolaganje na upit ili sukladno zahtjevu projekta.
Tipični montirani sklopovi
Kod Bocka se montiraju pretežno teški, višedijelni sklopovi iz čeličnih konstrukcija, izgradnje dizalica i postrojenja:
- Kranski krakovi, portalni okviri i nosive čelične konstrukcije – kutijasti stupovi, ukriženo ukrućeni rešetkasti tornjevi, ušice s klinovima i zglobnim vezicama

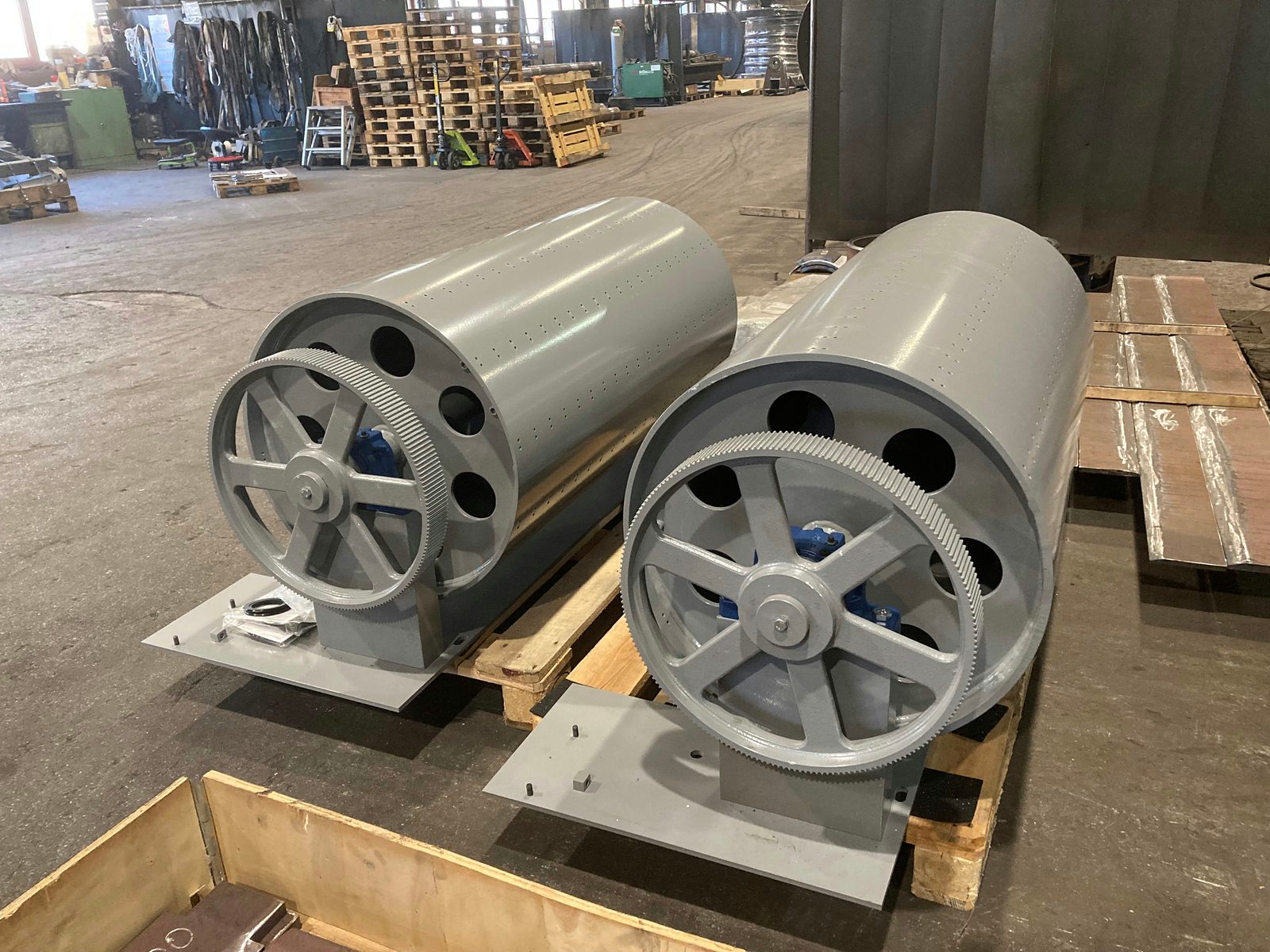

- Bubnjasti sklopovi za dizalice i postrojenja – tijela bubnjeva upotpunjena zupčastim vijencem, ležajnim postoljem i temeljnom pločom
- Rotirajući bubnjevi za sušenje i hlađenje rasutog tereta kao kompletno zavaren i montiran veliki sklop
- Sklopovi spremnika i aparata – od pojedinačnog plašta spremnika do montiranog velikog sklopa poput bubnjaste sušare ili segmenta rotacijske peći
- Okviri, nosači, kućišta i postolja strojeva za izradu posebnih strojeva

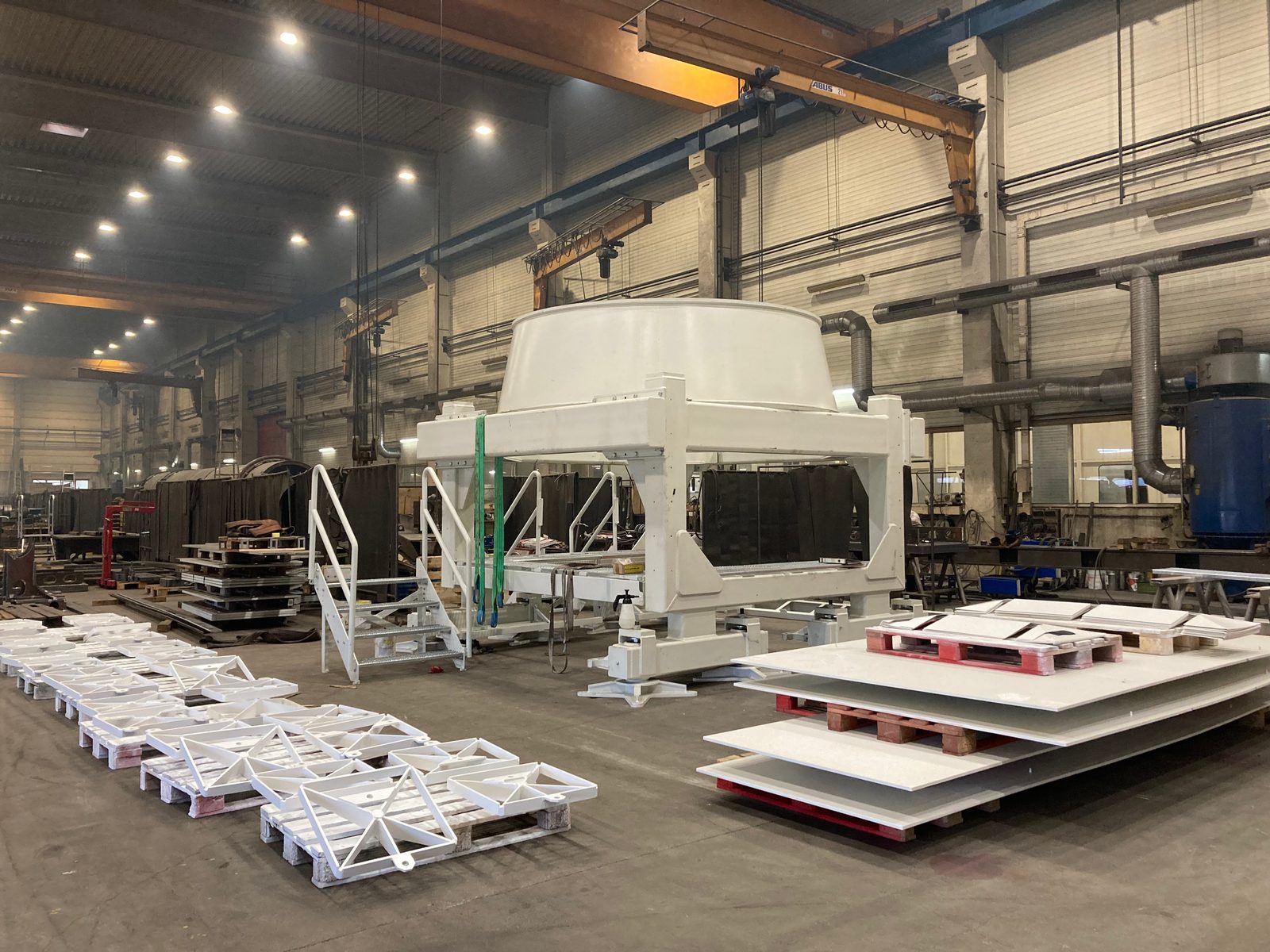

- Sklopovi za veliki astronomski teleskop – precizne čelične konstrukcije s nivelirnim nogama, ugrađenim stubištem i ogradom, lakirani i komisionirani spremni za otpremu
- Cijevni sustavi i konstruktivni spojevi
- Posebni kontejneri do 50 t, u cijelosti izrađeni u Lorchu, pjeskareni, lakirani i pripremljeni za isporuku
Popravke i preinake na postojećim čeličnim konstrukcijama obrađujemo zasebno – ondje na početku stoji utvrđivanje stanja, a ne sastavnica.
Dojmovi iz montaže sklopova

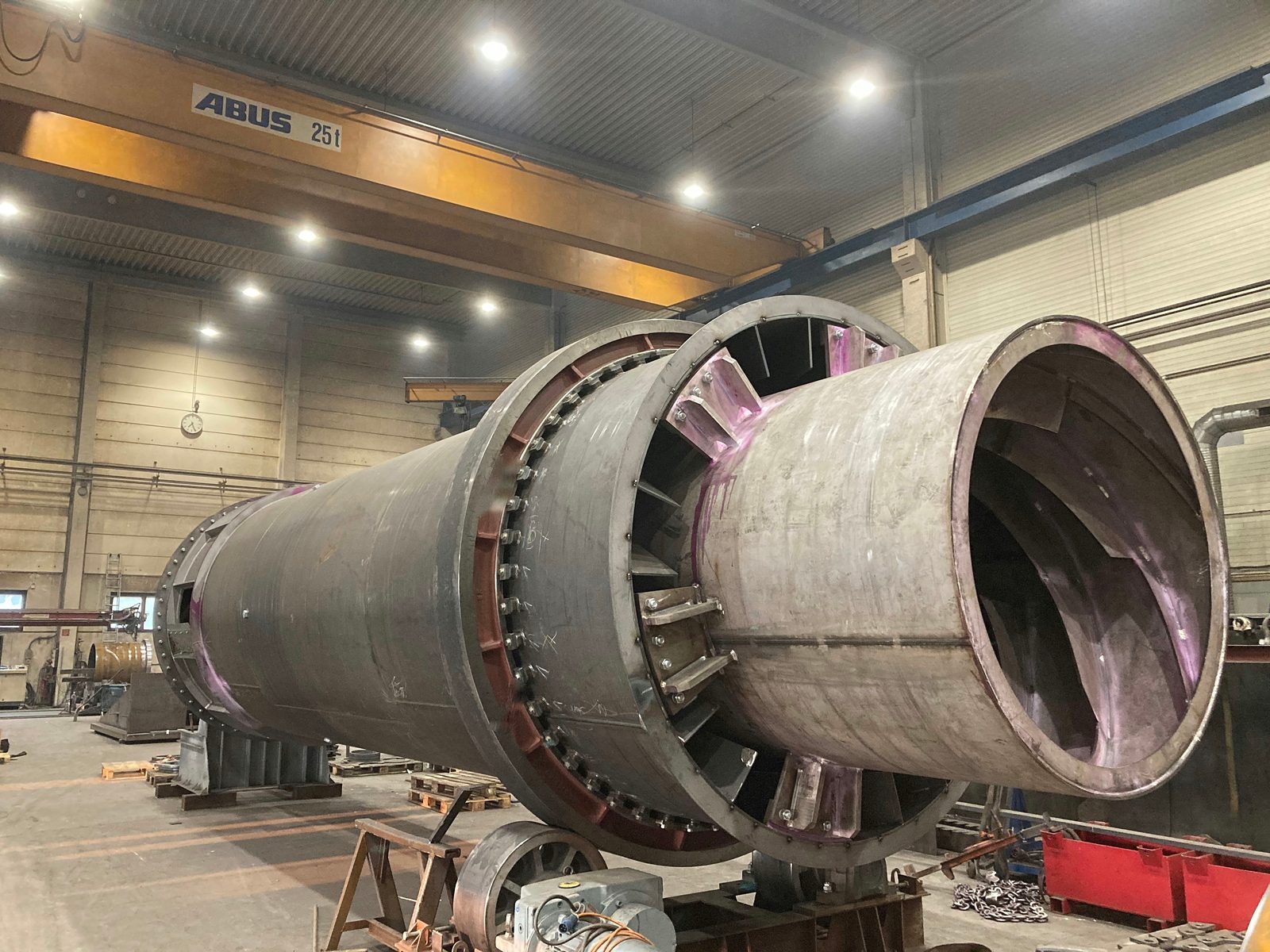

Tri pogleda u montažu: rotacijska peć na okretnoj valjkastoj napravi – crvene indikacije na zavarima potječu od ispitivanja penetrantima, koje se na dijelu provodi prije daljnje izgradnje – i isti dio dvaput, tijelo bubnja prije montaže s tokarenom plaštnom površinom, rasporedom provrta i krugom provrta prirubnice, te nakon montaže i lakiranja upotpunjeno zupčastim vijencem, ležajnim postoljem i temeljnom pločom.
Spajanje s dosjedom – četiri snimke iz montaže

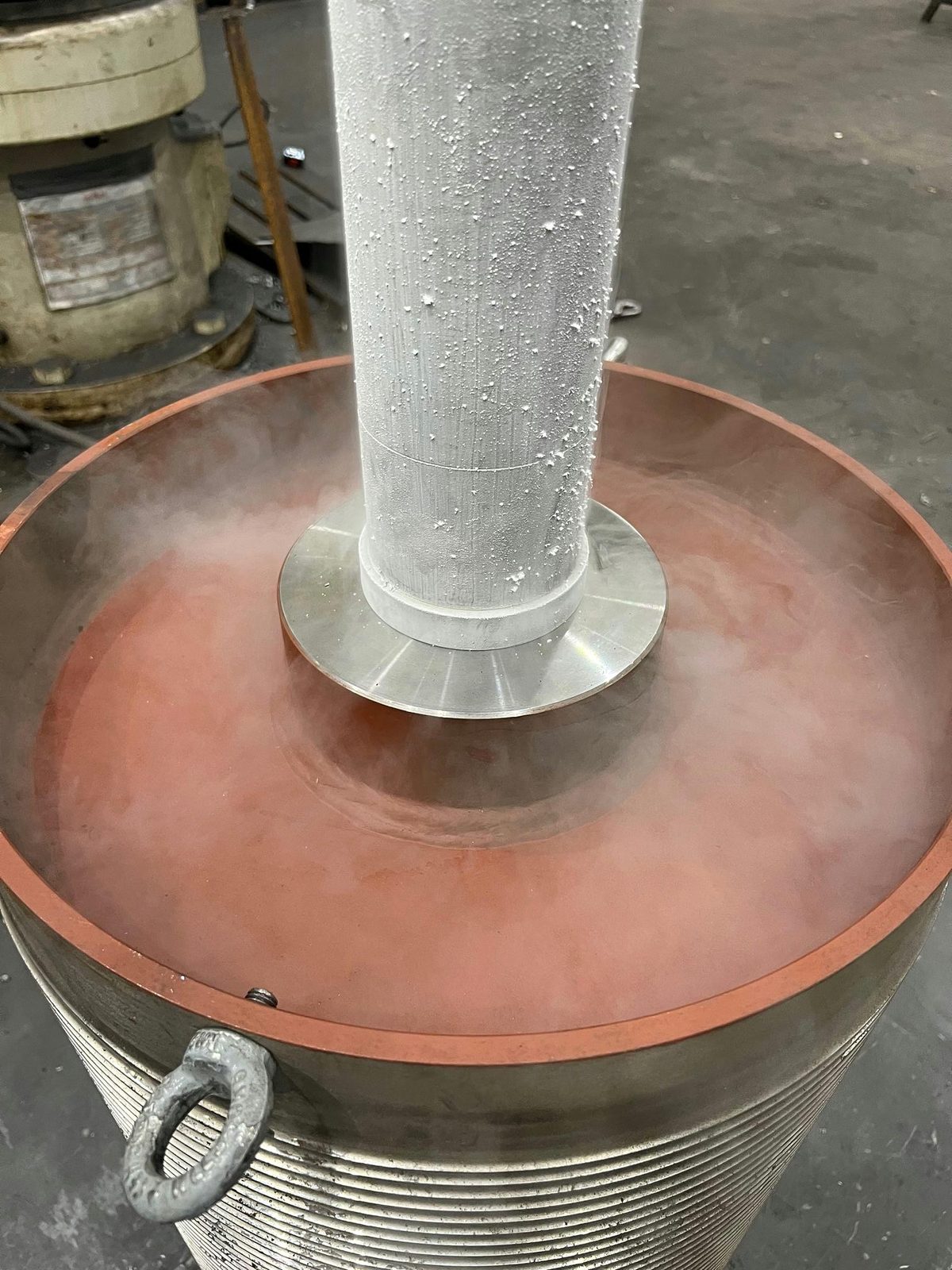

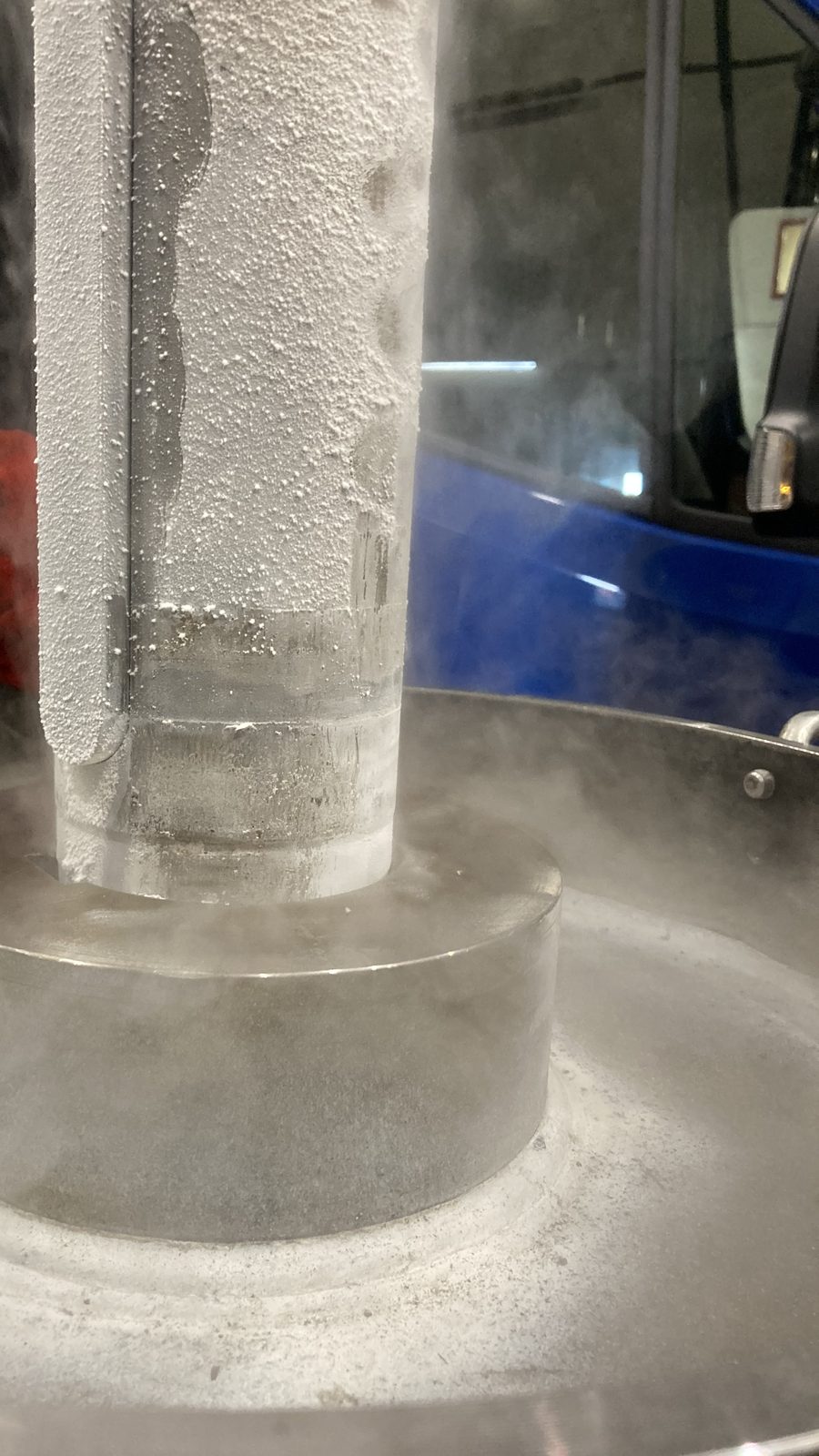

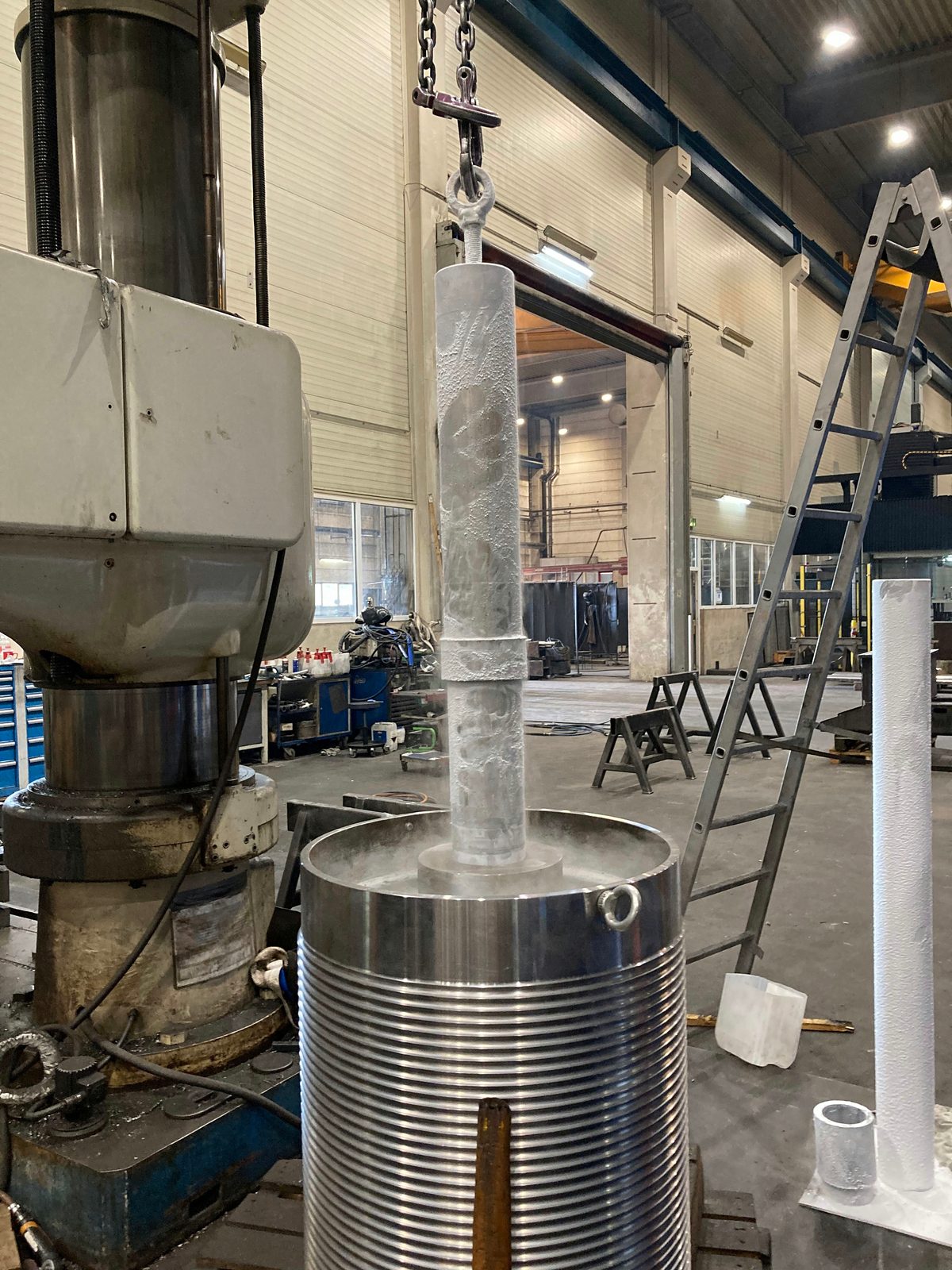

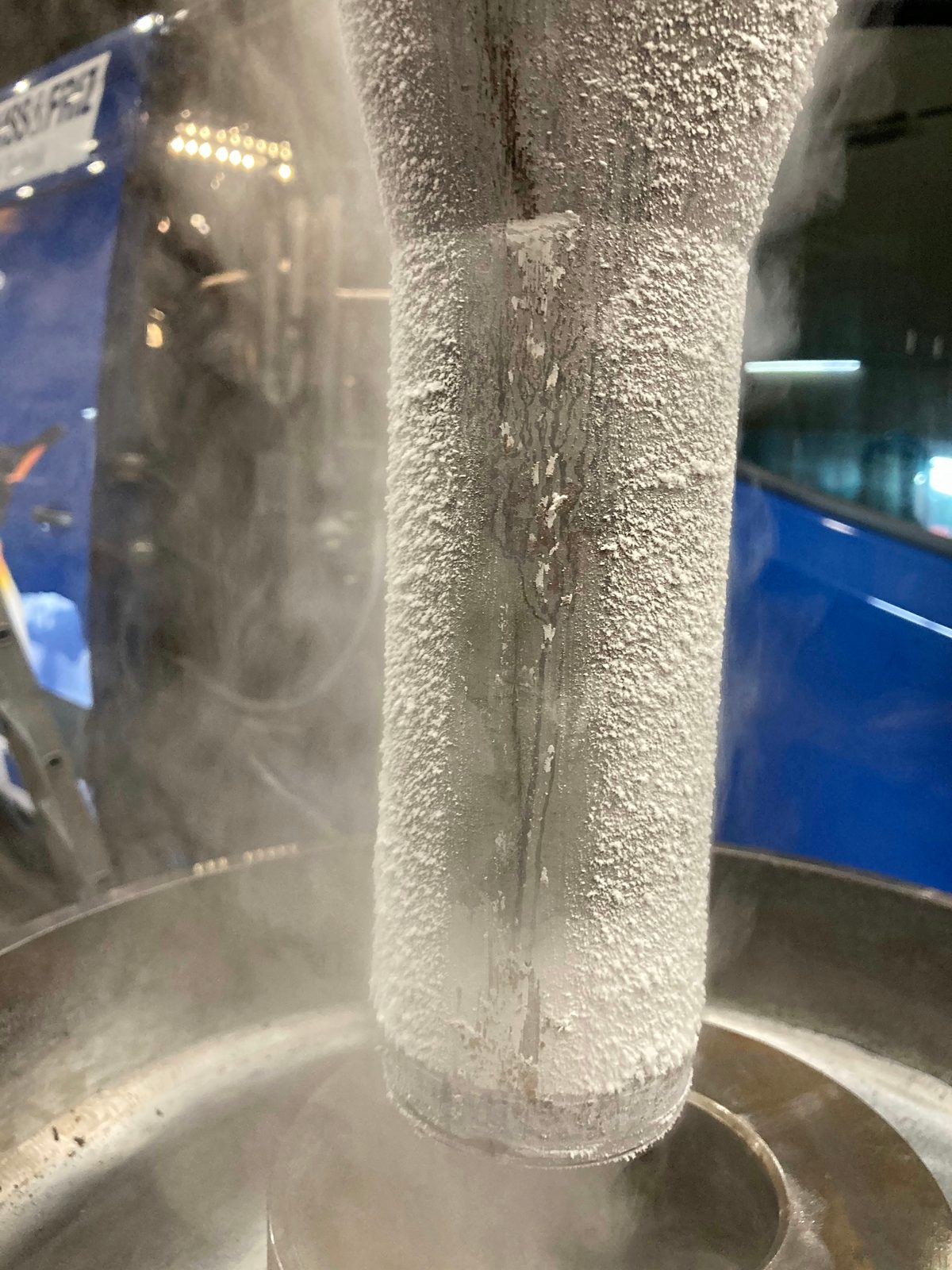

Četiri snimke postupka spajanja s dosjedom: pothlađeno, injem prekriveno vratilo na kuki dizalice iznad bubnja za uže, zatvoreni sloj inja s umetnutim perom, ulazak u provrt glavčine – i spojeno vratilo u temeljno obojenom dnu bubnja. Postupak koji izvodimo na projektnoj osnovi nakon dogovora.
Montaža sklopova kod Bocka – zašto
Bock u Lorchu proizvodi već 63 godina i montira ondje gdje se također zavaruje i obrađuje:
- Položaj spajanja umjesto prisilnog položaja
- Šest okretnih valjkastih naprava, četiri pozicionera i jedan uređaj za okretanje tereta dovode svako mjesto spajanja u dostupan položaj.
- Rukovanje do 50 t
- Sustav dizalica 2×25 t u tandemskom radu, viličari do 16 t za unutarnji transport.
- Dosjed iz iste tvrtke
- Ležajna mjesta, dosjedni provrti i navoji do M60 nastaju na vlastitim bušilicama – ne kod dobavljača.
- Ispitano prije montaže
- VT, PT i MT od strane vlastitih ispitivača prema DIN EN ISO 9712 razina 2, prije nego što se sklop sastavi.
- Dubina montaže prema dogovoru
- Predmontaža, djelomična montaža ili kompletan sklop – opseg isporuke utvrđuje se prije narudžbe.
- Spremno za otpremu franko tvornica
- Paletirano, podloženo, osigurano i pripremljeno za izvanredni ili teški transport – franko tvornica Lorch ili franko adresa.
Vaš projekt — izravno iz regije
Pošaljite nam upit za ugovornu proizvodnju, čelične konstrukcije ili izradu specijalnih strojeva — javit ćemo vam se ubrzo.
Upit za montažu sklopova
Za prvu procjenu potreban nam je crtež ili 3D model u obliku PDF, STEP ili DXF, uz to sastavnica, materijali, masa dijela i željena dubina montaže. Dodatno podaci o zahtjevima za ispitivanje, dokumentaciju i otpremu te o roku isporuke. Provjeravamo mogućnosti izrade i montaže i izrađujemo neobvezujuću ponudu.
