Corte plasma 3D de tubos – quando o laser de tubo deixa de ser económico
Para contornos 3D complexos, recortes e cortes em meia-esquadria em tubos e perfis: fabrico plasma CNC de precisão até 30 mm de espessura de parede em aço de construção, aço inoxidável, aço de grão fino e aço resistente ao desgaste como Hardox ou XAR 400.
Aço de construção · Aço inoxidável · Aço de grão fino · Aço resistente ao desgaste
Materiais
Cortes 3D · Recortes · Meias-esquadrias
Tipos de corte
Redondo · Quadrado · Retangular · Perfis ocos
Perfis
O processo
Corte por plasma 3D no tubo – assim nasce a aresta pronta para soldar
Um maçarico de plasma comandado por CNC executa o corte de forma tridimensional diretamente no tubo ou perfil – contornos, recortes, cortes em meia-esquadria e interpenetrações surgem numa única fixação, diretamente a partir do modelo 3D-CAD. A marcação manual, o reposicionamento e os retrabalhos são dispensados.
Como o maçarico posiciona livremente o ângulo de corte no espaço, obtêm-se nós tubulares de encaixe exato e chanfros prontos para soldar, que podem ser soldados sem retrabalho. O processo permanece económico já a partir da peça unitária e estável também onde os lasers de tubo atingem os seus limites perante grandes espessuras de parede e aços resistentes ao desgaste.
Enquanto fornecedor industrial, abastecemos a construção de máquinas, metálica e de instalações em todo o espaço DACH – desde nós tubulares para estruturas treliçadas e cortes em sela na construção de tubagens até componentes de estrutura e peças especiais em aço estrutural de grão fino de alta resistência.
Dados da máquina
Máquina
Espessura da parede
Corte em bisel
Zinser · Sistema de corte de tubos por plasma 3D
até 30 mm
±45°
Detalhes técnicos
Possibilidades técnicas

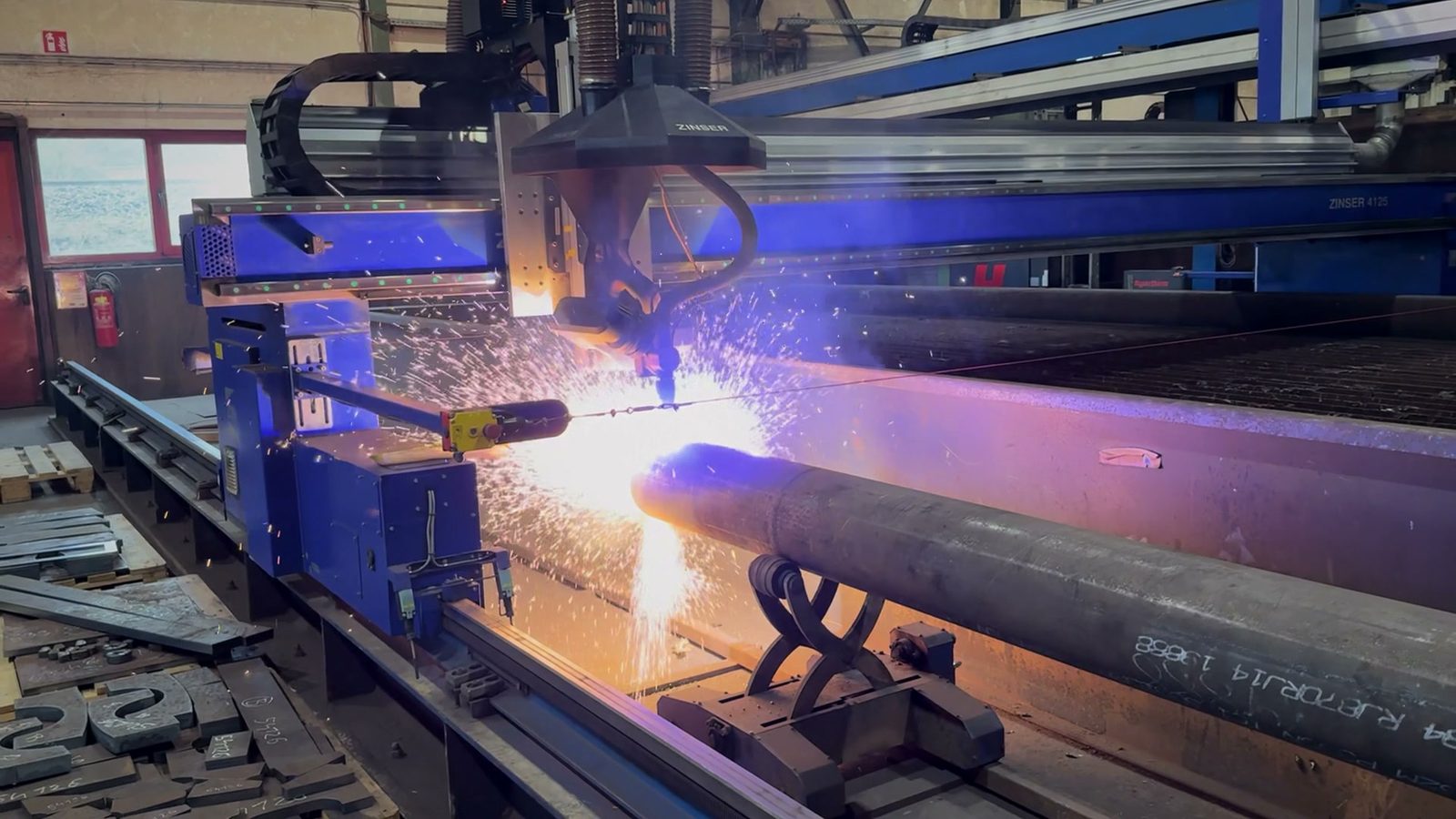

A nossa cabeça de corte plasma para tubos comandada por CNC trabalha em três eixos – verdadeiros cortes de contorno 3D diretamente no tubo, sem retoque dispendioso.
Parâmetro
Especificação
Materiais
Aço de construção (S235/S355), aço inoxidável (p. ex. 1.4301/1.4571), aço de grão fino (S460/S690), aço resistente ao desgaste (Hardox, XAR 400)
Cortes de perfil 3D, cortes em meia-esquadria, recortes, recortes de tubo, aberturas, furos
Dados de fabrico
Ficheiro STEP/STP mais desenho técnico
Pontos fortes
Onde o laser de tubo encontra limites – o plasma 3D não
Aço resistente ao desgaste até 30 mm
Hardox e XAR 400 são processados com segurança onde o laser de tubo muitas vezes falha.
Espessuras de parede além do limite do laser
A partir de cerca de 20 mm o fabrico mantém-se estável e reprodutível.
Económico a partir da peça 1
Peças individuais e pequenas séries sem tamanhos mínimos de lote dispendiosos.
Geometrias 3D verdadeiras
Recortes, cortes em sela e aberturas num processo CNC limpo.
Sem necessidade de subcontratação externa
Corte, soldadura, jateamento e pintura num único local.
STEP/STP mais desenho
Modelo 3D como ficheiro STEP/STP e desenho técnico como base fiável para geometria, tolerâncias e estratégia de corte.
Comparação de tecnologias
Alternativa ao laser de tubo – comparação direta
Nem todos os projetos precisam de um laser de tubo. A melhor solução resulta do material, da espessura de parede, do tamanho do lote e da complexidade da geometria.
O plasma 3D é forte quando …
pretende fabricar de forma económica tubos de parede espessa, aços resistentes ao desgaste e recortes 3D.
O laser de tubo adequa-se quando …
o foco está em componentes de parede fina com velocidade de corte muito elevada.
O oxicorte faz sentido quando …
são exigidas espessuras de parede extremas acima de 30 mm e a robustez térmica é prioritária.
Característica
Laser de tubo
Plasma 3D de tubo Bock Maschinenbau Solução recomendada
Aço de construção, aço inoxidável, aço de grão fino, aço resistente ao desgaste (Hardox)
Aço de construção, aço de grão fino (S460/S690), aço resistente ao desgaste (Hardox)
Cortes 3D e recortes
Sim
Sim
Limitado
Cortes em meia-esquadria
Sim
Sim
Sim
Velocidade de corte
Muito elevada
Elevada
Média
Rentabilidade
Em peças simples muitas vezes de preço elevado
Económico
Em espessuras de parede muito grandes muitas vezes económico
Peça individual / pequena série
Limitado
Sim
Sim
Áreas de aplicação
Aplicações típicas
Sempre que tubos e perfis têm de ser processados com precisão – e um laser de tubo é demasiado caro, demasiado limitado ou não está disponível.
Construção de tubagens
Cortes em sela, recortes de derivação e preparações de flanges para tubagens industriais e de processo.
Construção de gruas e construção metálica
Recortes de vigas, chapas de nó e perfis de ligação para pontes, gruas e estruturas de pavilhões.
Construção de veículos
Peças de chassis, travessas e apoios de engate em aço de grão fino de alta resistência e aço resistente ao desgaste.
Construção de máquinas especiais
Peças individuais e protótipos com contornos 3D complexos diretamente do CAD – sem desvio pela subcontratação externa.
Espessuras de parede ainda maiores?
Para espessuras de parede extremas: oxicorte de tubos
Espessuras de parede acima de 30 mm? Então o nosso oxicorte por cópia é a escolha certa. Aço de construção, aço de grão fino e aço resistente ao desgaste (Hardox) até 50 mm de espessura de parede – de forma fiável e económica.
Espessura de parede até 30 mm e geometria complexa: o plasma 3D é normalmente a melhor opção.
Muito fino e tempo de ciclo máximo: o laser de tubo pode fazer sentido.
Acima de 30 mm de espessura de parede: o oxicorte de tubos é normalmente mais adequado.
Para que possa decidir mais depressa, aqui ficam as perguntas mais frequentes da prática.
A partir de que espessura de parede o plasma 3D se torna interessante?
O plasma 3D torna-se especialmente relevante em espessuras de parede maiores, quando um laser de tubo atinge limites económicos ou técnicos.
Posso fazer o pedido com dados CAD existentes?
Sim. Para este processamento de tubos necessitamos de um ficheiro STEP/STP como conjunto de dados 3D mais um desenho técnico. Verificamos a geometria, as tolerâncias, a estratégia de corte e a tecnologia de fabrico adequada.
As peças individuais também fazem sentido?
Sim. O fabrico está concebido também para peças individuais e pequenas séries, sem depender de grandes tamanhos de lote.
Como se procede em espessuras de parede acima de 30 mm?
Nesse caso mudamos para processos de oxicorte. Assim, mesmo componentes de tubo de parede muito espessa continuam a ser realizáveis de forma fiável.
