Parque de máquinas – Maquinação CNC de grandes peças até 50 t

Três centros CNC de maquinação de grandes peças até 26 m, torneamento vertical até Ø 4 800 mm, prensa dobradeira de 1 000 t — as máquinas onde nascem as peças pesadas. Tudo sob o mesmo teto em Lorch.

Solicitar projeto

Os dados essenciais · Fabricação sob contrato em Lorch

A sua peça combina connosco?

Estes seis valores-limite respondem primeiro à pergunta mais importante. Se a sua peça se enquadrar neles, fabricamo-la por completo em casa — do corte por oxicorte ao conjunto pintado e pronto para montagem.

50 t Peso máx. por peça 2 × grua de 25 t

Ø 4 800 mm Diâmetro de torneamento Torno vertical Feichter

26 m Curso da fresadora de pórtico Zayer Thera W

200 mm Espessura de corte por oxicorte Oxicorte · formato de 20 m

1 000 t Força de dobragem Weinbrenner

14 000 m² Área de produção Fábrica de Lorch

Um parque de máquinas · peças pesadas até 50 t · tudo interno

Cabine de jato de areia de grande volume 25 000 × 7 000 × 6 000 mm para jato de areia e jato de corindo – Sa 2,5, subcontratação, Bock Lorch — Cabine de jato de areia de 25 metros para componentes XXL

Quinagem até 1 000 t – Weinbrenner – armazém de matrizes da quinadora – com 6 100 mm — Weinbrenner – armazenamento de matrizes da quinadeira

Quinagem até 1 000 t – Weinbrenner – com 6 100 mm – para chapas e produtos planos, reservatórios e aparelhos — Weinbrenner – Quinagem até 1 000 t

Arco de serra laranja da MEBA a cortar um bloco maciço de aço – corte por serra de tubos e perfis em subcontratação — MEBA – corte por serra de tubos e perfis em fabricação por encomenda

Fresadora de pórtico Zayer com mandriladora para máquinas especiais – parque CNC grandes peças Bock Maschinenbau — Fresadora de pórtico Zayer com mandriladora no parque de máquinas

Endireitamento por chama na nave – maquinação CNC de grandes peças, máquinas especiais, Bock Lorch — Endireitamento por chama de construções soldadas no parque de máquinas

Soldadura por arco submerso DIN EN 1090-2 EXC3 – instalação de soldadura – para construções soldadas, conjuntos — Instalação de soldadura – soldadura por arco submerso DIN EN 1090-2 EXC3 na Bock Maschinenbau

Zinser 4125 instalação de corte por plasma subaquático CNC 8 000 mm × 2 500 mm para corte por plasma de precisão — Zinser 4125: corte por plasma subaquático CNC 8 000 × 2 500 mm

Chumaceira aparafusada que segura uma peça cilíndrica maquinada a brilho numa estrutura de aço soldada, atrás conjuntos idênticos em fila — Chumaceira aparafusada numa estrutura de aço soldada

Quinagem até 550 t – Scharringhausen – com 550 t, 6 100 mm – para chapas e produtos planos, reservatórios e aparelhos — Scharringhausen – quinagem até 550 t

Centro de fresagem CNC Soraluce de coluna para construção de máquinas especiais e fabrico completo – Bock — Máquina de coluna Soraluce no fabrico completo de máquinas especiais

Furadora radial Kolb HK 80 com balanço de 1 600 mm na maquinação de peças grandes – Bock Maschinenbau, Lorch — Kolb HK 80 – furadora radial (balanço 1 600 mm)

Decapagem por jato de areia Sa 2,5 em fabricação por encomenda – cabine de jato de areia, vista exterior, sistema de filtragem — Cabine de jato de areia com sistema de filtragem – decapagem por jato de areia Sa 2,5 em subcontratação na Bock Maschinenbau

Máquinas especiais com maquinação CNC de grandes peças até 50 t por peça — Maquinação completa de peças de máquinas especiais até 50 t

Grupo de instalações · Cortar

Corte & recorte

Do aço bruto ao contorno exato: plasma subaquático para arestas limpas, oxicorte autógeno de grande formato até 200 mm e serragem totalmente automática a partir do armazém de material próprio.

20 000 × 3 500 mm · até 200 mm · chanfros ±45°

Máquina de corte por plasma CNC Messer OmniMat HT L 5 000 com HPR 400 – Hardox, Bock Lorch

Messer · Zinser

Instalação de corte por plasma CNC

Corte por plasma subaquático para contornos limpos com deformação mínima — incluindo corte de chanfro ±45° para arestas prontas para soldadura.

AçoAço inoxidávelHardox

20 000 × 3 500 mm · até 60 mm · fonte de plasma HPR 400

Instalação de oxicorte com um disco de aço na mesa de corte – cortes a maçarico para estruturas metálicas, Bock Maschinenbau Lorch

Messer · OmniMat L5000 Autogen Alfa

Oxicorte autógeno de grande formato

Corte por oxicorte em formato de 20 metros — onde laser e plasma há muito desistem. O aço mais espesso, contorno exato, corte automático de chanfro.

AçoHardoxS1100

20 000 × 3 500 mm · até 200 mm · chanfros ±45°

Serra de fita automática MEBA DGA 400 – corte à medida de tubos, vigas e perfis até Ø 406 mm na construção metálica e em aço.

MEBA · Kaltenbach · Behringer

Centro de serragem

Serragem totalmente automática de tubos, perfis e vigas diretamente do armazém de material próprio — rápida, precisa em medida, económica.

TubosPerfisVigas

Serra de fita + 3 serras circulares · Ø até 406 mm · meia-esquadria até 90°

Oxicorte de tubos alternativa ao laser de tubo – recorte CNC em tubo de aço de parede espessa, Bock

Zinser

Corte autógeno de tubos

Tubos de parede espessa e vigas ocas em aço maciço — dois maçaricos em simultâneo para cortes em meia-esquadria e em sela, onde nenhum laser de tubos alcança.

Aço maciçoHardoxS1100

até 50 mm de espessura de parede · 2 maçaricos em simultâneo

Corte por plasma CNC e corte 3D de tubos com chanfro – instalação Zinser, Bock Lorch

Zinser

Corte 3D de tubos por plasma

Sistema de plasma de 3 eixos controlado por CNC para tubos e perfis ocos — recortes 3D, entalhes e cortes em meia-esquadria numa só operação, sem etapas intermédias. Onde os lasers de tubos atingem os seus limites.

AçoAço inoxidávelHardox

até 30 mm de espessura de parede · CNC de 3 eixos

Grupo de instalações · Conformar

Conformar

Da chapa plana à forma: dobra em matriz na prensa dobradeira de 1 000 t e curvamento pesado para cilindros, cones e formas especiais.

1 000 t de força · até Ø 8 000 mm · até 120 mm de espessura de chapa

Prensa quinadora para conformação de chapa de aço com matriz – quinagem de grandes chapas, Bock

Weinbrenner · Scharringhausen

Prensa dobradeira hidráulica

Dobra em matriz de chapas grandes com elevada repetibilidade — precisa em medida e reprodutível tanto para peça única como para série.

AçoAço inoxidávelHardox

1 000 t de força · 6 100 mm de comprimento

Calandra de 3 rolos Sertom – curvar e calandrar chapa até Ø 8 000 mm e 120 mm de espessura – conformação a frio na construção metálica

Sertom · SMT-Pullmax · Davi · Wilhelmsburger

Calandragem & curvamento

Curvamento pesado para cilindros, cones e formas especiais — até tubos de parede espessa com pequeno diâmetro em processo de dobra de três pontos.

AçoAço inoxidávelHardox

até Ø 8 000 mm · até 120 mm de espessura de chapa · dobra de três pontos

Grupo de instalações · Técnica de soldadura

Técnica de soldadura conforme EXC3

Unido conforme DIN EN 1090-2 EXC3: MAG e soldadura automatizada por arco submerso certificados, TIG por soldadores qualificados — suportado por um sistema de gruas de 2 × 25 t para peças até 50 t.

EXC3 · EN ISO 3834-2 · até 50 t

Parque de máquinas e vistas da produção: conjuntos soldados DIN EN 1090-2 EXC3, soldadura MAG, TIG e arco submerso, Bock

Oerlikon · ESAB · Lorch · Böhler

Técnica de soldadura & conjuntos

Soldadura certificada em todos os processos correntes — do conjunto à construção completa de carga pesada até 50 t.

135 MAG141 TIG121 UP

DIN EN 1090-2 EXC3 · EN ISO 3834-2

Instalação de soldadura por arco submerso – subcontratação industrial, Bock Lorch

ESAB

Mastro de soldadura por arco submerso

Soldadura por arco submerso automatizada para cordões profundos e de alta resistência em peças pesadas — longos percursos de cordão numa só passagem, reprodutíveis.

AçoGrão finoS1100

3 mastros de arco submerso · alcance até 7 m · 1 250 A

Ponte rolante eleva uma viga de ponte rolante durante a montagem no pavilhão de produção

Ponte rolante

Grua de nave 2 × 25 t

Duas gruas acopladas de 25 toneladas elevam, viram e posicionam peças às quais outras têm de ceder — em segurança por toda a produção.

Peças XXLCarregamento

2 × 25 t · até 50 t de peso por peça

Grupo de instalações · Pós-tratamento

Pós-tratamento & alívio de tensões

Após a soldadura estabilizamos as peças: o alívio de tensões por vibração reduz as tensões residuais sem forno, o desempeno por chama corrige a deformação térmica — ambos em casa, antes do acabamento final.

VSR · desempeno por chama · sem recozimento de alívio de tensões

Alívio de tensões por vibração como alternativa ao tratamento térmico – subcontratação Bock

VIBMATIC · 8000

Alívio de tensões por vibração

Reduzir tensões residuais sem forno — rápido, económico, estável em medida. A alternativa ao recozimento de alívio de tensões para construções soldadas.

VSRsem calor

Redução de tensões residuais · estável em medida

Grupo de instalações · Maquinação

Maquinação de grandes peças — a classe XXL

Aqui está o coração do parque de máquinas: dois centros de maquinação de pórtico Zayer até 26 m de curso, uma fresadora de coluna móvel Soraluce com 20 m de curso, três mandriladoras horizontais CNC TOS-Varnsdorf WHN 13 com mesa rotativa e um torno vertical até Ø 4 800 mm — para peças pesadas até 50 t, precisas em medida e reprodutíveis. O parque de máquinas é complementado por um acervo de ferramentas e ferramentas especiais crescido ao longo de décadas — longas barras de furação e mandrilagem, cabeçotes de fresagem angular, fresas especiais e ferramentas de roscar —, que torna maquinável quase qualquer geometria.

Fresagem de pórtico 26 m · 3 × mandriladora · Ø 4 800 mm · até 50 t

Fresadora de pórtico CNC para construção metálica, conjuntos soldados e peças fundidas – Bock Lorch

Zayer · Thera W 26000 + 16000

Grandes peças até 26 metros — duas fresadoras de pórtico

Duas fresadoras de pórtico Zayer Thera W com cabeçote de fresagem orientável de 30° e pórtico apoiado de ambos os lados — até 26 m de curso para as maiores e mais compridas peças, fresadas com precisão numa só fixação.

Fresagem de pórticoCabeçote orientávelXXL

2 máquinas · Curso X até 26 000 × Y 5 000 × Z 3 250 mm · até 50 t

Centro de fresagem CNC Soraluce FR, 20 000 mm de curso – conjunto de mastro fixado para bate-estacas e perfuratrizes – peças grandes, Bock

Soraluce · FR 20.000

Centro de fresagem & furação de coluna móvel

Máquina de coluna móvel com cabeçote de fresagem orientável, mesa rotativa e 20 m de curso — o espaço de trabalho aberto para cima não conhece limitação de altura de pórtico e recebe peças pesadas volumosas livremente por grua: fresar, furar e mandrilar numa só fixação.

Coluna móvelCabeçote orientávelMesa rotativa 2,5 × 2,5 m

Curso 20 000 × 4 000 × 1 600 mm · até 50 t

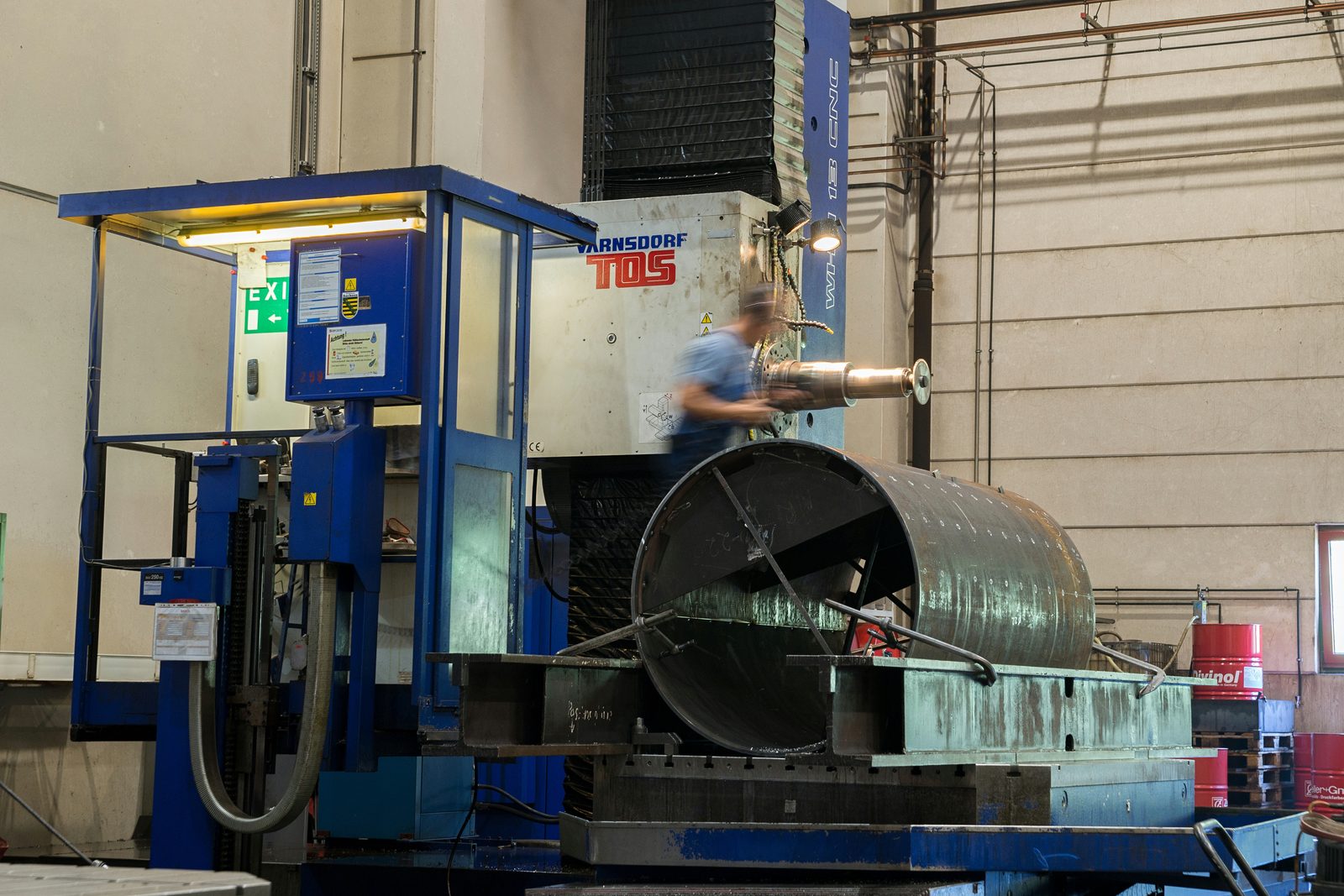

Mandriladora horizontal TOS-Varnsdorf WHN 13 CNC – fuso de Ø 130 mm, curso X 3 500 × Y 2 500 × Z 1 200 mm

TOS-Varnsdorf · WHN 13 CNC

Três mandriladoras horizontais CNC com mesa rotativa

Três TOS-Varnsdorf WHN 13 CNC idênticas com fuso de furação Ø 130 mm e mesa rotativa — furar, mandrilar, fresar e roscar numa só fixação. Capacidade paralela para furações precisas e referências de posição em peças pesadas.

MandrilagemMesa rotativa 360°3 máquinas

Fuso Ø 130 mm · Curso X 3 500 × Y 2 500 × Z 1 200 mm

Maquinação vertical de grandes peças com pintura e montagem – peças pesadas, subcontratação Bock Lorch

Feichter · TOS · Meuser

Torneamento e torneamento vertical

Torneamento vertical de grandes flanges, tambores e coroas giratórias — peças pesadas de simetria rotacional até quase cinco metros de diâmetro.

Grandes flangesCoroas giratórias

Ø 4 800 mm · 2 400 mm de altura · até 25 t

Furadora radial Raboma como furadora histórica e as suas finalidades de utilização – parque de máquinas CNC maquinação de grandes peças Bock Lorch

Raboma · Invema · Gamor

Furação radial & roscagem

Três furadeiras radiais até 3 m de alcance e uma roscadeira automática — padrões de furação, furações e roscas até M60 em grandes peças, posicionados livremente pelo braço orientável.

Furar até Ø 90 mmRoscas M2–M60Aço · aço inoxidável · Hardox

Furar até Ø 90 mm · roscas M2–M60 · alcance até 3 000 mm

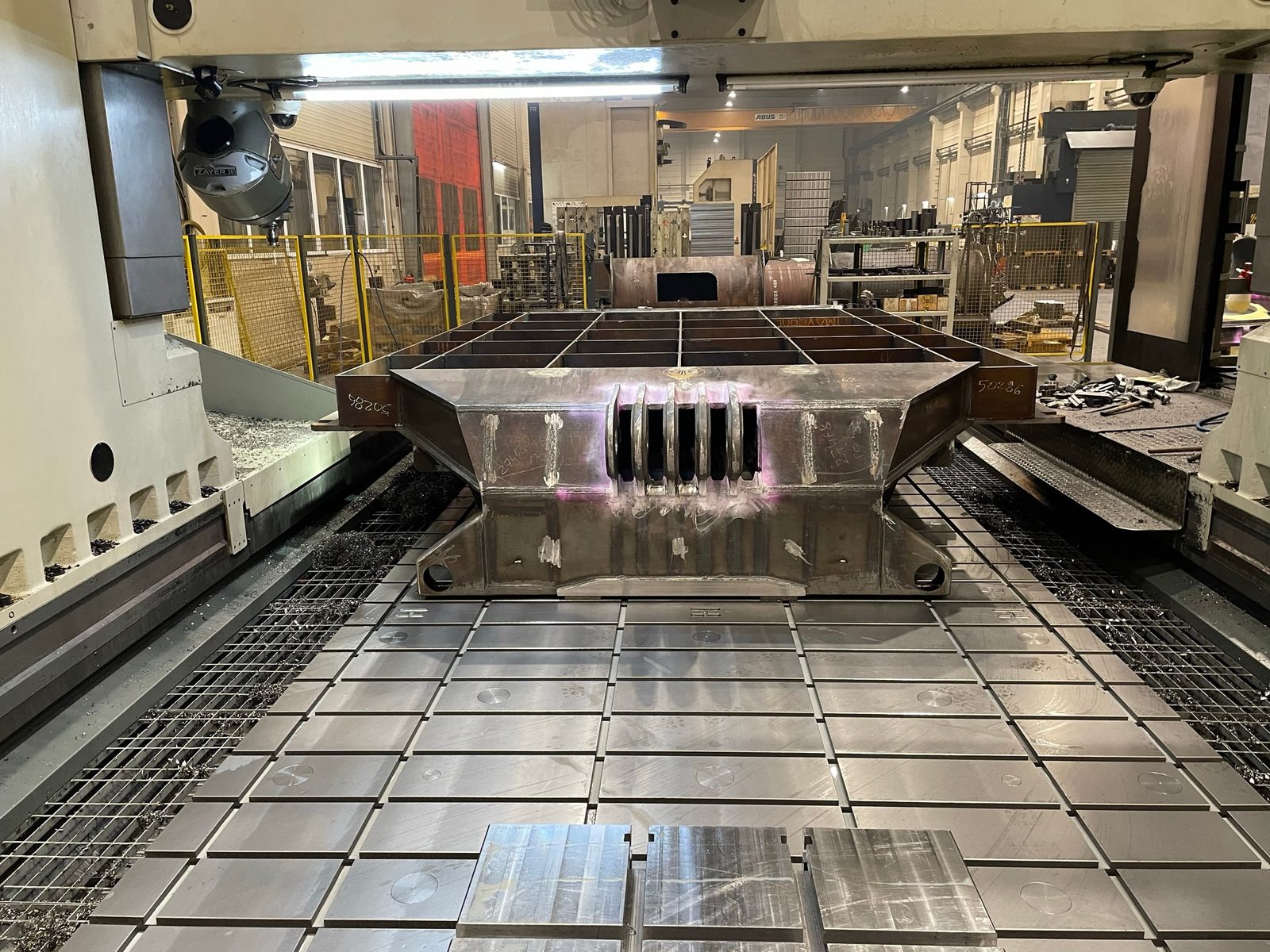

Fresagem em portal na Zayer Thera W em fabricação sob encomenda – Zayer – fresadora de pórtico CNC para grandes peças – com 26 m

Maquinação de grandes peças

O que aqui é fixado sai do pavilhão totalmente maquinado.

Impressões da nossa produção

Grupo de instalações · Superfície

Superfície & proteção anticorrosiva

O acabamento final damo-lo em casa: decapagem por jato até Sa 2,5 e pintura industrial conforme EN ISO 12944 na cabine de grande volume de 25 metros — as melhores condições de ancoragem e de proteção anticorrosiva para peças pesadas até 50 t.

Sa 2,5 · EN ISO 12944 · cabine 25 × 7 × 6 m

Cabine de jato de areia de grande volume 25 000 × 7 000 × 6 000 mm para jato de areia e jato de corindo – Sa 2,5, subcontratação, Bock Lorch

Cabine de jato de areia

Cabine de jato de areia 25 m

Decapagem por jato até Sa 2,5 na cabine de grande volume de 25 metros — ancoragem ideal antes de cada revestimento, também para peças pesadas até 50 t.

Sa 2,5Corindo

25 × 7 × 6 m · até 50 t

Cabine de pintura XXL 25 000 × 7 000 × 6 000 mm – pintura industrial EN ISO 12944, Bock Lorch

Cabine de pintura

Cabine de pintura industrial 25 m

Pintura industrial conforme EN ISO 12944 para as maiores peças de aço — decapagem por jato e pintura de uma só mão, um único interlocutor.

EN ISO 129442K-Epoxy

25 × 7 × 6 m · até 50 t

Carreira · É nestas máquinas que trabalha

Ferro grande. Verdadeiro ofício.

Maquinação de grandes peças numa Soraluce. Torneamento vertical até quatro metros. Soldadura certificada conforme EXC3. Quem começa na Bock trabalha em máquinas que não se encontram em cada esquina — numa equipa que domina o seu ofício, com equipamento moderno e peças das quais se pode orgulhar.

Ver vagas abertas

Maquinação CNC de grandes peças: fresagem, torneamento e furação no parque de máquinas, Bock Lorch

Porquê a Bock

Um parque de máquinas. Responsabilidade total.

Tudo sob o mesmo teto

Do recorte à pintura sem fornecedor externo — uma responsabilidade, um interlocutor.

Certificado EXC3

DIN EN 1090-2 & EN ISO 3834-2 — qualidade de soldadura verificada para construções portantes.

Carga pesada até 50 t

Grua de 2 × 25 t e máquinas para dimensões de peças às quais outras têm de ceder.

Continuamente modernizado

Um parque de máquinas em constante renovação — da instalação de plasma Messer à Soraluce FR.

Mais de 35 máquinas

Sete grandes centros de maquinação CNC além de todo o espetro abaixo — do pórtico de 26 m ao torno convencional.

Vamos começar

A sua peça — temos a máquina para ela.

Envie-nos o seu desenho ou um breve pedido. Recebe uma proposta sem compromisso — e um interlocutor que conhece as nossas máquinas.

Solicitar projeto Aos nossos serviços
