Maquinação CNC de grandes peças a partir de mais de 40 qualidades de material, até 26 m – subcontratação em Lorch para o Sul da Alemanha
Maquinação CNC de grandes peças para peças pesadas até 50 t – fresagem em pórtico, fresagem de coluna móvel, mandriladoras horizontais e torneamento vertical sob o mesmo teto, em aço, Hardox e aço inoxidável, em subcontratação em Lorch.
Fresagem até 26 000 mm
Fresagem em pórtico e fresagem de coluna móvel para componentes excecionalmente longos e de grande formato.
Mandrilagem em mandriladora
Três mandriladoras horizontais CNC com mesa rotativa – furar, mandrilar e fresar numa única fixação.
Torneamento vertical Ø 4 800 mm
Mesa rotativa para peças pesadas de simetria de revolução até 50 t.
Peças pesadas até 50 t
Sistema de pontes rolantes 2×25 t e infraestrutura de pavilhão para todos os tamanhos de componentes.
Aço · Hardox · Inoxidável
Aço de construção, aço de grão fino até S1100, Hardox 400/500 e aço inoxidável 1.4301/1.4571.
DIN EN ISO 9001:2015
Sistema de gestão da qualidade com rastreabilidade documentada dos materiais.
Maquinação CNC de grandes peças – todos os processos sob o mesmo teto
Na Bock, maquinação de grandes peças significa fresar, furar, mandrilar e tornear componentes que são demasiado grandes, demasiado longos ou demasiado pesados para máquinas padrão – até 26 000 mm de comprimento e 50 t. Fresagem em pórtico, fresagem de coluna móvel, mandriladoras horizontais e torneamento vertical articulam-se na mesma instalação, de modo que peças complexas são totalmente maquinadas sem logística externa.
Qual a máquina que maquina o seu componente determinamo-lo a partir da sua especificação – esta atribuição faz parte do nosso saber-fazer de produção e liberta-o completamente dessa escolha. Para cada tarefa está disponível a máquina adequada; isso reduz as operações de preparação e de reposicionamento e assegura tolerâncias de posição apertadas mesmo em grandes distâncias.
A programação é feita a partir de dados CAD ou de cotas de desenho – peças individuais, protótipos e pequenas séries em igual medida, em subcontratação sem quantidades mínimas. O sistema de pontes rolantes de 2×25 t assegura a preparação e o posicionamento de todas as grandes peças; protocolos de medição, inspeção de primeira amostra e comprovativos de matéria-prima são disponibilizados de forma específica para cada projeto segundo a DIN EN ISO 9001:2015.
Após a maquinação por arranque de apara, as grandes peças passam diretamente para a soldadura, o jato de areia e a pintura – produção completa a partir de uma única fonte, sem logística externa entre as etapas de maquinação.
Vídeo
Maquinação CNC de grandes peças em vídeo
Uma visão em direto da maquinação pesada de peças de grande formato em Lorch – arranque de apara, fuso e precisão em peças pesadas até 50 t. Toque no vídeo para o reproduzir com som.
Peças até 50 t
Percursos até 26 000 mm de comprimento – peças grandes que são demasiado grandes, demasiado compridas ou demasiado pesadas para as máquinas padrão, em poucas fixações.
Todos os processos sob o mesmo teto
A fresagem de pórtico, a fresagem de coluna móvel, as mandriladoras horizontais e o torneamento vertical articulam-se na mesma empresa – sem logística externa entre as etapas.
Fabrico por encomenda segundo DIN EN ISO 9001
Peça individual, protótipo e pequena série sem quantidades mínimas – com protocolo dimensional, inspeção de amostra inicial e certificado de material.
As máquinas da maquinação de grandes peças
Quatro grupos de máquinas para a maquinação por arranque de apara de grandes peças – cada um com o seu perfil de pontos fortes:
Fresagem em pórtico – Zayer Thera W
Duas fresadoras de pórtico com cabeça de fresagem orientável a 30° e pórtico apoiado dos dois lados – rigidez máxima para componentes longos e de grande formato.
Curso até 26 000 mm · até 50 t
Ver máquina
Centro de fresagem de coluna móvel – Soraluce FR 20 000
Máquina de coluna móvel com cabeça de fresagem orientável e mesa rotativa – espaço de trabalho aberto no topo para peças pesadas volumosas e altas.
X 20 000 mm · mesa rotativa 2,5 × 2,5 m
Ver máquina
Mandriladora horizontal CNC – TOS-Varnsdorf WHN 13
Três mandriladoras idênticas com árvore de mandrilar Ø 130 mm e mesa rotativa – furar, mandrilar, fresar e roscar numa única fixação.
Árvore Ø 130 mm · 3 máquinas
Ver máquina

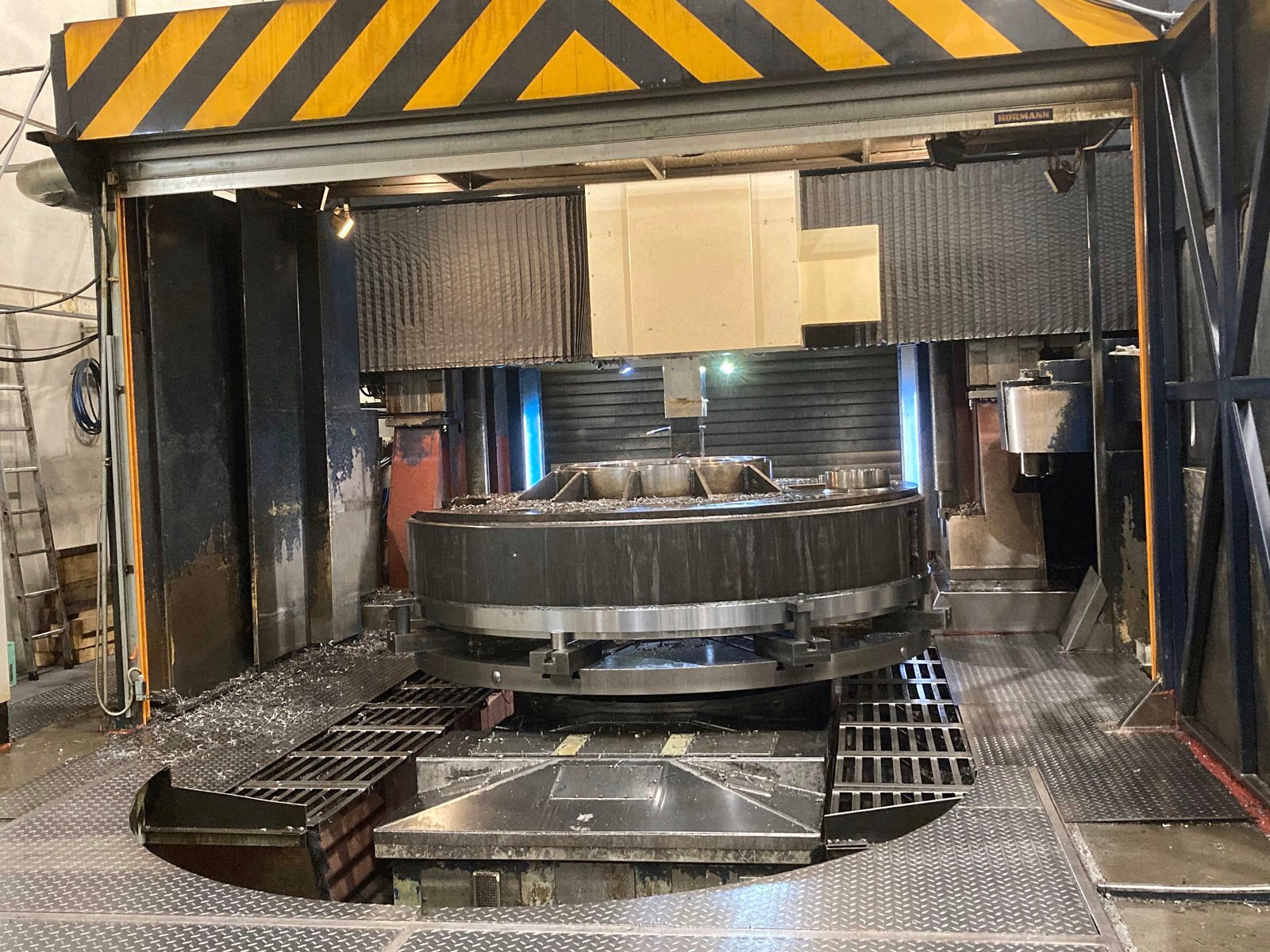

Torneamento vertical – Feichter
Torneamento vertical de peças pesadas de simetria de revolução – flanges grandes, coroas rotativas, anéis e casquilhos segundo desenho.
Ø 4 800 mm · até 50 t
Ver máquina
Ferramentas especiais – o acervo de ferramentas de 63 anos
Só as grandes máquinas não bastam para concluir um componente – decisiva é a ferramenta no fuso. Em 63 anos de subcontratação, a Bock reuniu um acervo excecionalmente profundo de ferramentas e ferramentas especiais. Este acervo, crescido ao longo de décadas, é uma verdadeira vantagem de localização: torna-nos independentes de uma demorada aquisição de ferramentas especiais e permite maquinações que muitos subcontratados têm de externalizar ou recusar.
- Barras de furar e de mandrilar longas para furações profundas e chumaceiras mandriladas
- Cabeças de fresagem angulares para faces de difícil acesso e maquinação multiface
- Fresas especiais e grandes fresas de facejar para contornos invulgares e grandes volumes de arranque de apara
- Brocas especiais, machos e ferramentas de roscagem até grandes dimensões
- Fixações, dispositivos de aperto e de fixação próprios para peças volumosas e pesadas
- Meios de medição e de controlo calibrados para a verificação dimensional de grandes geometrias
Assim, a Bock está universalmente equipada – seja para uma geometria invulgar, uma furação profunda ou uma face de difícil acesso: por regra, a ferramenta adequada já se encontra na casa. Isso encurta os tempos de preparação e de aquisição e amplia o espetro de componentes que conseguimos fabricar de forma económica.
Materiais para a maquinação CNC de grandes peças
A Bock utiliza predominantemente aços de qualidade europeus:
- Aço estrutural S235, S355 – Aço de construção padrão
- Aço de grão fino até S1100 – alta resistência, soldável
- Hardox 400 / 500 – aço resistente ao desgaste para componentes solicitados
- Aço inoxidável 1.4301, 1.4571 – resistente à corrosão
- Aços especiais conforme desenho e especificação do cliente
Os certificados de material e os comprovativos de matéria-prima são disponibilizados em função do projeto.
Aplicações típicas
A maquinação CNC de grandes peças na Bock é utilizada para:
- Placas de base, bancadas de máquinas e suportes estruturais
- Flanges, anéis e casquilhos para aplicações de carga pesada
- Suportes e travessas para instalações de gruas e veículos
- Componentes complexos para a construção de instalações e de máquinas especiais
- Construções soldadas e conjuntos soldados pós-processados
Os componentes fabricados podem ser soldados, jateados e pintados na mesma instalação – produção completa sem logística externa entre as etapas de maquinação. O sistema de pontes rolantes de 2×25 t assegura o manuseamento em todas as áreas de produção. Os requisitos da construção de gruas, da construção de veículos e da construção de instalações são cumpridos através da DIN EN ISO 9001:2015, de protocolos de medição e de comprovativos de matéria-prima – peças individuais, protótipos e pequenas séries sem quantidades mínimas.
Maquinação CNC de grandes peças na Bock – as suas vantagens
A Bock Maschinenbau opera a maquinação de grandes peças como parte de um processo de produção completo:
- Todos os processos sob o mesmo teto
- Fresagem em pórtico, fresagem de coluna móvel, mandriladoras e torneamento vertical articulam-se entre si.
- Componentes até 26 m / 50 t
- Cursos até 26 000 mm e ponte rolante de 2×25 t para as maiores peças.
- Máquina adequada a cada componente
- Assumimos por completo a atribuição da máquina segundo a sua especificação.
- Subcontratação sem quantidades mínimas
- Peças individuais, protótipos e peças de série são fabricados em igual medida.
- DIN EN ISO 9001:2015
- Sistema de gestão da qualidade com rastreabilidade documentada dos materiais.
- Acervo de ferramentas de décadas
- Acervo de ferramentas especiais crescido ao longo de 63 anos – para praticamente qualquer geometria, a ferramenta adequada já está na casa.
- Mais de 20 máquinas na casa
- Sete grandes centros de maquinação CNC mais todo o espetro abaixo deles – do centro de fresagem em pórtico de 26 m ao torno convencional, tudo sob o mesmo teto.
- Peças grandes para a região
- Os fabricantes de máquinas e instalações da região de Stuttgart, de toda a região DACH e de toda a Europa mandam fresar, tornear e mandrilar as suas peças pesadas de até 50 t nas nossas instalações em Lorch – a partir de um único fornecedor.
Perguntas frequentes sobre a maquinação de grandes peças
Que dimensões podem ter os componentes?
Os cursos de fresagem chegam aos 26 000 mm (fresadora de pórtico Zayer Thera W); através da ponte rolante de 2×25 t são preparadas peças até 50 t. O torneamento vertical é possível até Ø 4 800 mm. Qual a máquina que maquina o seu componente atribuímo-la de forma adequada aos seus requisitos.
Que processos de maquinação abrange a maquinação de grandes peças?
Fresagem em pórtico e fresagem de coluna móvel, mandrilagem em mandriladora (furar, mandrilar, fresar, roscar) e torneamento vertical – tudo na mesma instalação, complementado por soldadura, jato de areia e pintura.
Que materiais são maquinados?
Aço de construção S235/S355, aço de grão fino até S1100, Hardox 400/500 bem como aço inoxidável 1.4301/1.4571 e aços especiais segundo desenho. Os certificados de material são disponibilizados de forma específica para cada projeto.
Fabricam também peças individuais?
Sim. A maquinação de grandes peças é realizada em subcontratação sem quantidades mínimas – peças individuais, protótipos e pequenas séries em igual medida, programadas a partir de dados CAD ou de cotas de desenho.
Dispõem de ferramentas especiais para maquinações invulgares?
Sim. Em 63 anos, a Bock reuniu um acervo profundo de ferramentas e ferramentas especiais – barras de furar e de mandrilar longas, cabeças de fresagem angulares, fresas especiais, brocas especiais e ferramentas de roscagem, bem como fixações e meios de medição próprios. Graças a isso, fabricamos também geometrias invulgares, furações profundas e faces de difícil acesso, sem depender de uma demorada aquisição de ferramentas especiais.
