Prerje 3D tubash me plazëm – kur lazerët e tubave nuk janë më ekonomikë
Për kontura komplekse 3D, ndërprerje dhe prerje këndore në tuba dhe profile: prodhim i saktë CNC me plazëm deri në 30 mm trashësi muri në çelik strukturor, çelik inoks, çelik strukturor me kokërr të imët dhe çelik rezistent ndaj konsumit si Hardox ose XAR 400. Prerje tubash si prodhim me kontratë në Lorch — Ostalbkreis, rajoni i Stuttgartit, Gjermania jugore.
Çelik strukturor · çelik inoks · çelik strukturor me kokërr të imët · çelik rezistent ndaj konsumit
Materialet
Prerje 3D · ndërprerje · prerje këndore
Llojet e prerjes
I rrumbullakët · katror · drejtkëndor · profile të zbrazëta
Profile
Procedura
Prerje 3D me plazëm në tub – kështu lind buza gati për bashkim
Një flakëprerëse plazme e drejtuar me CNC e kryen prerjen në tri dimensione drejtpërdrejt në tub ose profil – konturat, ndërprerjet, prerjet këndore dhe depërtimet lindin në një shtrëngim të vetëm, drejtpërdrejt nga modeli 3D CAD. Shënjimi manual, rishtrëngimi dhe ripunimi bien.
Meqenëse flakëprerësja e vendos lirshëm këndin e prerjes në hapësirë, lindin nyje tubash që përshtaten saktësisht dhe fasè gati për bashkim, të cilat mund të saldohen më tej pa ripunim. Procedura mbetet ekonomike që nga copa 1 dhe e qëndrueshme edhe atje ku lazerët e tubave arrijnë kufijtë e tyre te trashësitë e mëdha të murit dhe çeliqet rezistentë ndaj konsumit.
Si furnitor industrial furnizojmë ndërtimin e makinerive, të konstruksioneve të çelikut dhe të impianteve në gjithë hapësirën DACH – nga nyjet e tubave për struktura kafazore, te prerjet shalore në ndërtimin e tubacioneve, deri te kornizat dhe komponentët special nga çeliku strukturor me kokërr të imët me qëndrueshmëri të lartë.
Të dhënat e makinerisë
Makineria
Trashësia e murit
Prerje me faze
Zinser · Impiant prerjeje 3D me plazëm i tubave
deri 30 mm
±45°
Detaje teknike
Mundësitë teknike
Koka jonë e prerjes së tubave me plazëm e drejtuar me CNC punon në tri boshte – prerje të vërteta konture 3D drejtpërdrejt në tub, pa përpunim pasues të kushtueshëm.
Parametri
Specifikimi
Materialet
Çelik strukturor (S235/S355), çelik inoks (p.sh. 1.4301/1.4571), çelik strukturor me kokërr të imët (S460–S1100), çelik rezistent ndaj konsumit (Hardox, XAR 400)
Format profilesh
Tub i rrumbullakët, tub katror (SHS), tub drejtkëndor (RHS), profile të zbrazëta
Çelik strukturor, çelik inoks, çelik strukturor me kokërr të imët, çelik rezistent ndaj konsumit (Hardox)
Çelik strukturor, çelik strukturor me kokërr të imët (S460–S1100), çelik rezistent ndaj konsumit (Hardox)
Prerje 3D & ndërprerje
Po
Po
E kufizuar
Prerje këndore
Po
Po
Po
Shpejtësi prerjeje
Shumë e lartë
E lartë
Mesatare
Ekonomiciteti
Te pjesët e thjeshta shpesh me çmim të lartë
Ekonomike
Te trashësi shumë të mëdha muri shpesh ekonomike
Copë e vetme / seri e vogël
E kufizuar
Po
Po
Fusha zbatimi
Zbatime tipike
Kudo ku tubat dhe profilet duhen përpunuar me saktësi – dhe ku një lazer tubash është shumë i shtrenjtë, shumë i kufizuar ose i padisponueshëm.
Ndërtim tubacionesh
Prerje shalore, ndërprerje degëzimi dhe përgatitje fllanxhash për tubacione industriale dhe procesi.
Ndërtim vinçash & konstruksione çeliku
Ndërprerje trarësh, fletë nyjesh dhe profile lidhëse për ura, vinça dhe konstruksione mbajtëse hallash.
Ndërtim automjetesh
Pjesë kornizash, trarë tërthorë dhe mbajtëse bashkuesish nga çeliku strukturor me kokërr të imët me qëndrueshmëri të lartë dhe çeliku rezistent ndaj konsumit.
Ndërtim makinerish speciale
Copa të veçanta dhe prototipa me kontura komplekse 3D drejtpërdrejt nga CAD – pa rrugë të tërthortë përmes nënkontraktimit.
Pamje nga prerja 3D e tubave

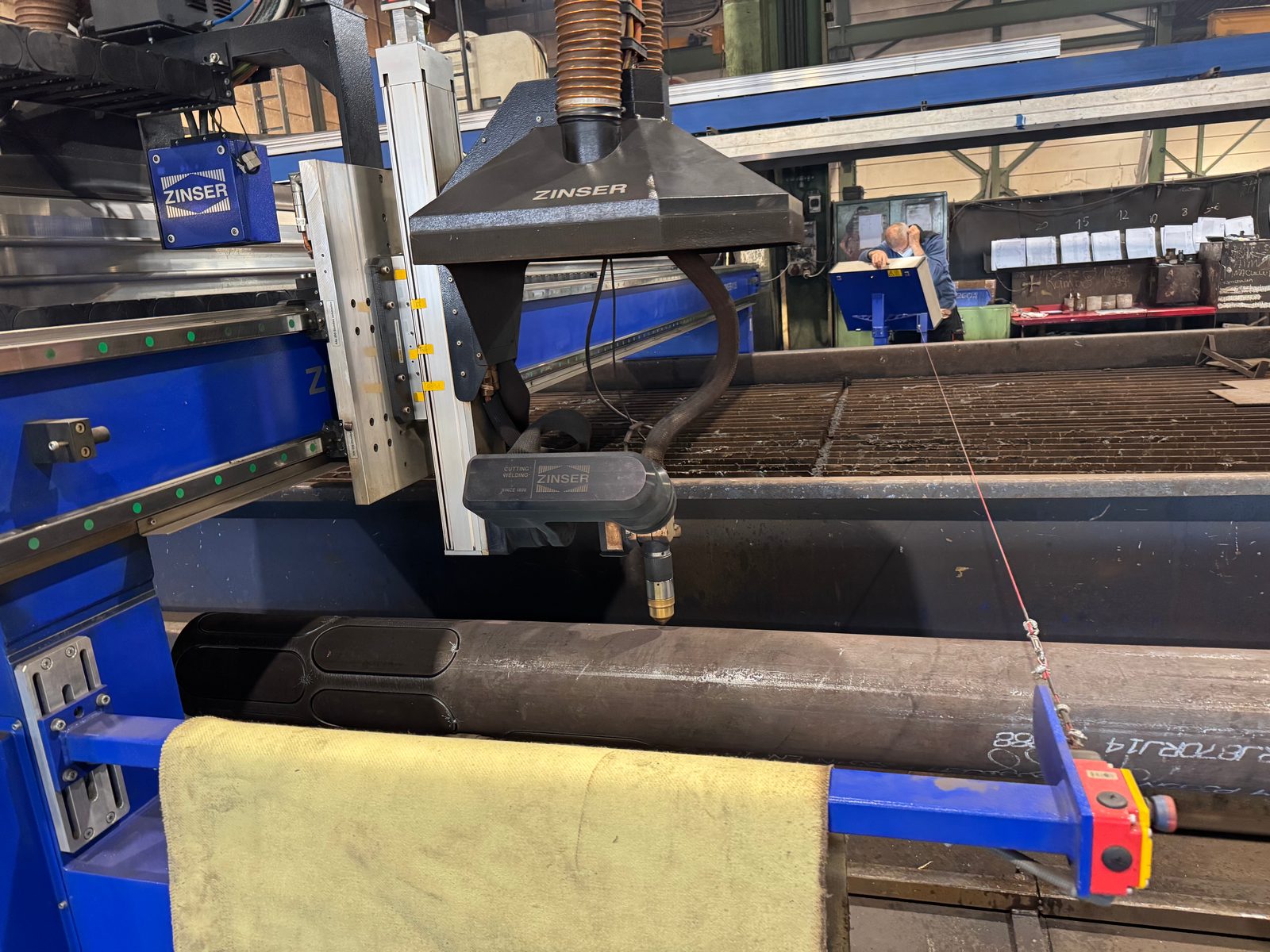

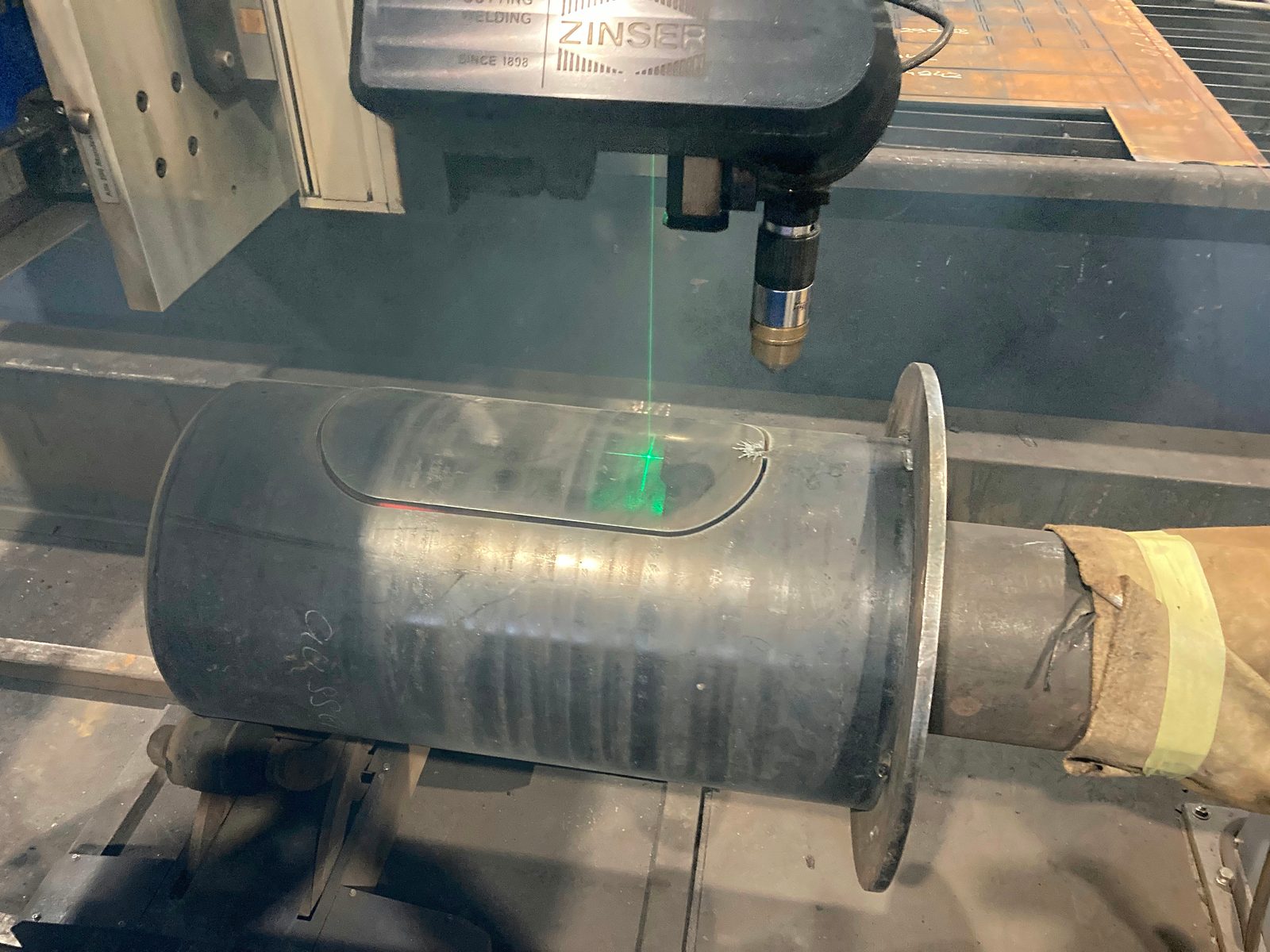

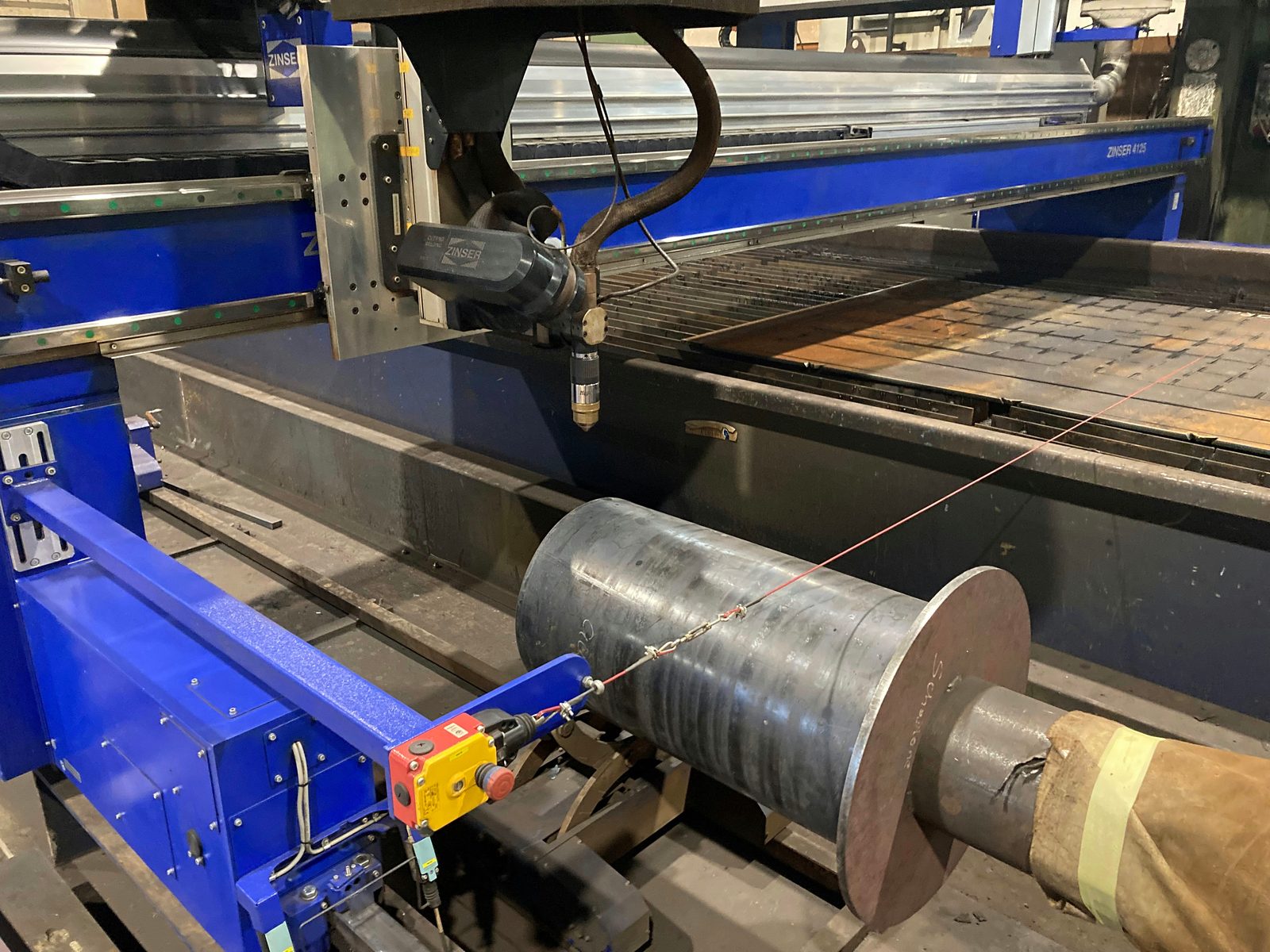

Fotografi të vërteta nga prodhimi ynë në Lorch – nga tubi me fllanxhë në pajisjen e rrotullimit të tubave, te prerja me plazëm në çastin e prerjes dhe prerja e përfunduar e vrimës së zgjatur, deri te tubi i gjatë me disa prerje në një shtrëngim të vetëm.
Edhe më trashë muri?
Për trashësi ekstreme muri: prerje autogjene tubash
Trashësi muri mbi 30 mm? Atëherë prerja jonë autogjene kopjuese me flakë është zgjedhja e duhur. Çelik strukturor, çelik strukturor me kokërr të imët dhe çelik rezistent ndaj konsumit (Hardox) deri në 50 mm trashësi muri – me besueshmëri dhe ekonomike.
Trashësi muri deri në 30 mm dhe gjeometri komplekse: plazma 3D është zakonisht opsioni më i mirë.
Shumë me mure të holla dhe kohë cikli maksimale: lazeri i tubave mund të ketë kuptim.
Mbi 30 mm trashësi muri: prerja autogjene e tubave është zakonisht më e përshtatshme.
Që të vendosni më shpejt, këtu janë pyetjet më të shpeshta nga praktika.
Nga cila trashësi muri bëhet interesante plazma 3D?
Plazma 3D bëhet veçanërisht e rëndësishme te trashësitë më të mëdha të murit, kur një lazer tubash arrin kufijtë ekonomikë ose teknikë.
A mund të bëj kërkesë me të dhëna CAD ekzistuese?
Po. Për këtë përpunim tubash na nevojitet një skedar STEP/STP si grup të dhënash 3D plus një vizatim teknik. Ne kontrollojmë gjeometrinë, tolerancat, strategjinë e prerjes dhe teknologjinë e përshtatshme të prodhimit.
A kanë kuptim edhe copat e veçanta?
Po. Prodhimi është projektuar edhe për copa të veçanta dhe seri të vogla, pa qenë i varur nga sasi të mëdha loti.
Si vazhdohet te trashësitë e murit mbi 30 mm?
Atëherë kalojmë te procedurat autogjene. Kështu edhe komponentët e tubave me mure shumë të trasha mbeten të realizueshëm me besueshmëri.
