3D plazma rezanje cijevi – Kada cijevni laser više nije ekonomičan
Za složene 3D konture, usjeke i rezove pod kutom na cijevima i profilima: precizna CNC plazma izrada do 30 mm debljine stijenke u konstrukcijskom čeliku, nehrđajućem čeliku, sitnozrnatom konstrukcijskom čeliku i limu otpornom na trošenje poput Hardoxa ili XAR 400.
3D-plazmeno rezanje na cijevi – tako nastaje rub spreman za zavarivanje

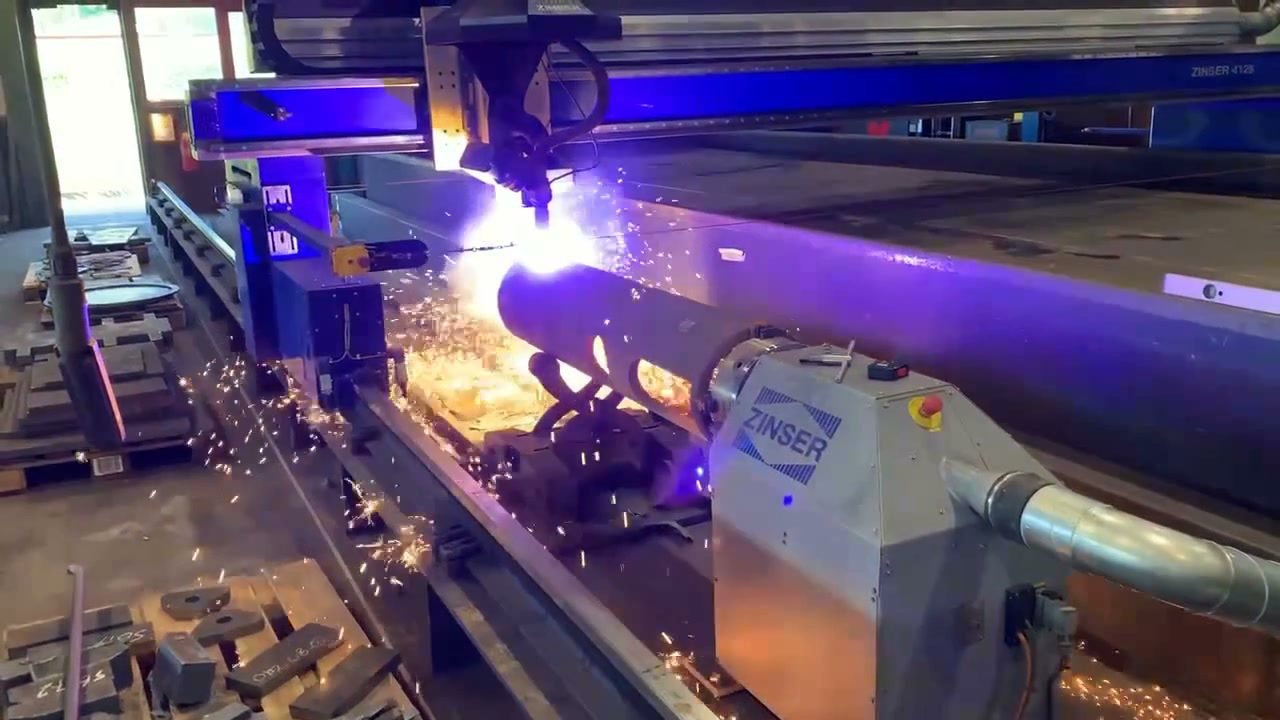

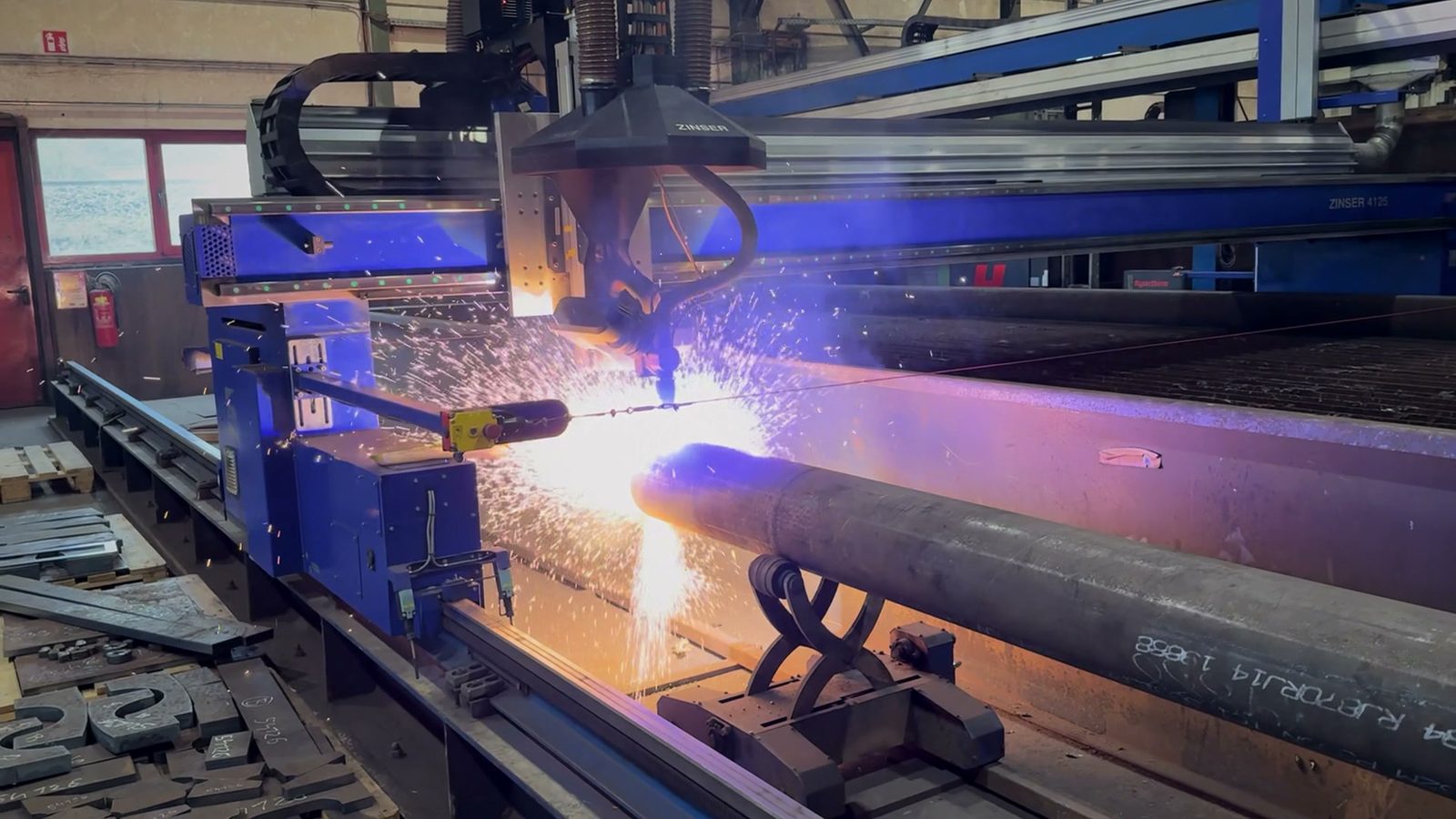

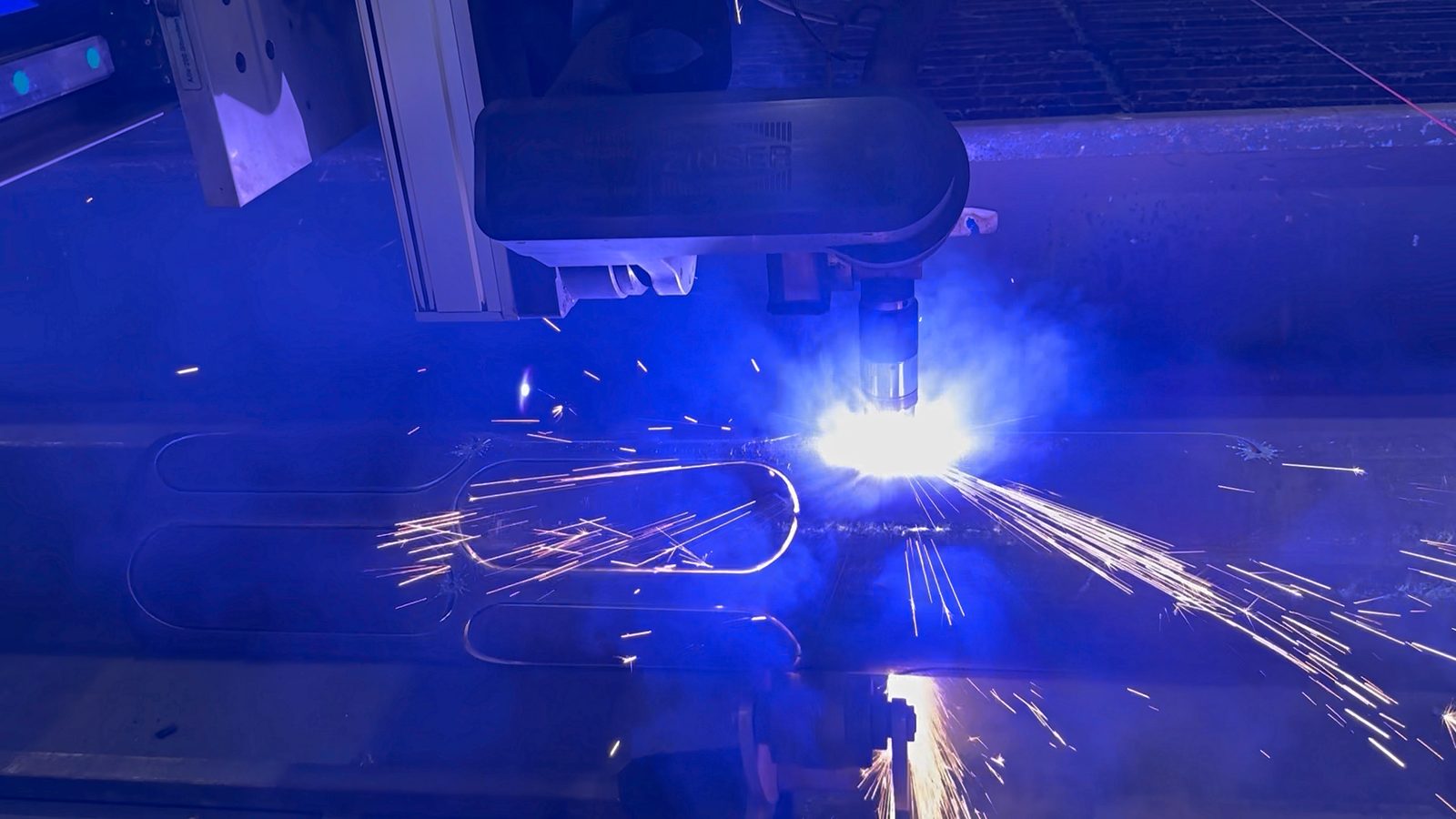

CNC-upravljani plazmeni plamenik izvodi rez trodimenzionalno izravno na cijevi ili profilu – konture, zarezi, kutna spajanja i prodori nastaju u jednom stezanju, izravno iz 3D-CAD-modela. Ručno zacrtavanje, prestezanje i naknadna obrada otpadaju.
Budući da plamenik slobodno postavlja kut reza u prostoru, nastaju točno prilegajući cijevni čvorovi i skošenja spremna za zavarivanje, koja se bez naknadne obrade mogu dalje zavarivati. Postupak ostaje isplativ već od komada 1 i stabilan i ondje gdje cijevni laseri kod debelih stijenki i otpornih čelika dolaze do svojih granica.
Kao industrijski dobavljač opskrbljujemo strojogradnju, čeličnu gradnju i postrojenja u cijelom DACH prostoru – od cijevnih čvorova za rešetkaste konstrukcije preko sedlastih rezova u izgradnji cjevovoda do okvirnih i posebnih dijelova od visokočvrstog sitnozrnatog konstrukcijskog čelika.
Podaci o stroju
Stroj
Debljina stijenke
Rezanje skošenja

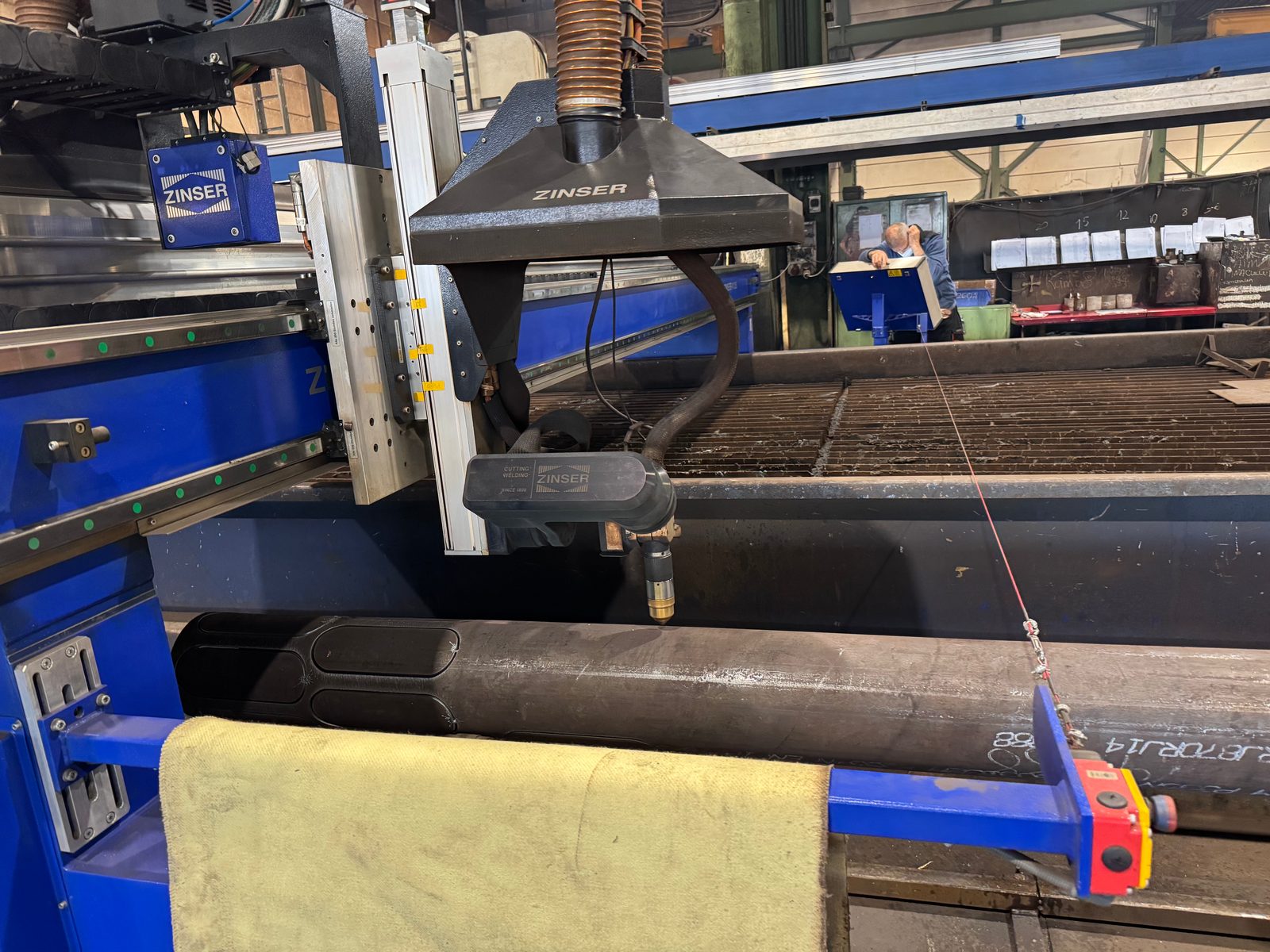

Zinser · Sustav za 3D plazma rezanje cijevi
do 30 mm
±45°
Tehnički detalji
Tehničke mogućnosti
Naša CNC upravljana plazma glava za rezanje cijevi radi na tri osi – pravi 3D konturni rezovi izravno na cijevi, bez zahtjevne naknadne obrade.
Parametar
Specifikacija
Materijali
Konstrukcijski čelik (S235/S355), nehrđajući čelik (npr. 1.4301/1.4571), sitnozrnati konstrukcijski čelik (S460/S690), lim otporan na trošenje (Hardox, XAR 400)
Kod vrlo velikih debljina stijenke često ekonomično
Pojedinačni komad / mala serija
Ograničeno
Da
Da
Područja primjene
Tipične primjene
Gdje god se cijevi i profili moraju obrađivati s preciznošću – a cijevni laser je preskup, previše ograničen ili nedostupan.
Izgradnja cjevovoda
Sedlasti rezovi, usjeci za odvojke i priprema prirubnica za industrijske i procesne cjevovode.
Izgradnja dizalica i čeličnih konstrukcija
Usjeci nosača, čvorni limovi i spojni profili za mostove, dizalice i nosive konstrukcije hala.
Izgradnja vozila
Dijelovi okvira, poprečni nosači i prihvati spojki od visokočvrstog sitnozrnatog konstrukcijskog čelika i lima otpornog na trošenje.
Izgradnja specijalnih strojeva
Pojedinačni dijelovi i prototipovi sa složenim 3D konturama izravno iz CAD-a – bez zaobilaznice preko vanjske kooperacije.
Još veće debljine stijenke?
Za ekstremne debljine stijenke: plinsko rezanje cijevi
Debljine stijenke iznad 30 mm? Tada je naše plinsko kopirno rezanje pravi izbor. Konstrukcijski čelik, sitnozrnati konstrukcijski čelik i lim otporan na trošenje (Hardox) do 50 mm debljine stijenke – pouzdano i ekonomično.
Debljina stijenke do 30 mm i složena geometrija: 3D plazma je obično najbolja opcija.
Vrlo tankostijeno i najkraće vrijeme takta: cijevni laser može biti svrsishodan.
Iznad 30 mm debljine stijenke: plinsko rezanje cijevi obično je prikladnije.
Kako biste mogli brže odlučiti, ovdje su najčešća pitanja iz prakse.
Od koje debljine stijenke 3D plazma postaje zanimljiva?
3D plazma postaje posebno relevantna kod većih debljina stijenke, kada cijevni laser ekonomski ili tehnički dosegne svoje granice.
Mogu li poslati upit s postojećim CAD podacima?
Da. Za ovu obradu cijevi potrebna nam je STEP/STP datoteka kao 3D skup podataka uz tehnički crtež. Provjeravamo geometriju, tolerancije, strategiju rezanja i odgovarajuću tehnologiju izrade.
Jesu li pojedinačni dijelovi također svrsishodni?
Da. Izrada je predviđena i za pojedinačne dijelove i male serije, bez oslanjanja na velike količine serije.
Kako se postupa kod debljina stijenke iznad 30 mm?
Tada prelazimo na plinske postupke. Tako i vrlo debelostijeni cijevni dijelovi ostaju pouzdano izvedivi.
