3D-plasmaskæring af rør – når rørlaser ikke længere er økonomisk
Til komplekse 3D-konturer, udklinkninger og geringssnit på rør og profiler: præcis CNC-plasmaproduktion op til 30 mm godstykkelse i konstruktionsstål, rustfrit stål, finkornstål og slidbestandigt stål som Hardox eller XAR 400. Rørtilskæring som lønproduktion i Lorch — Ostalbkreis, Stuttgart-området, Sydtyskland.

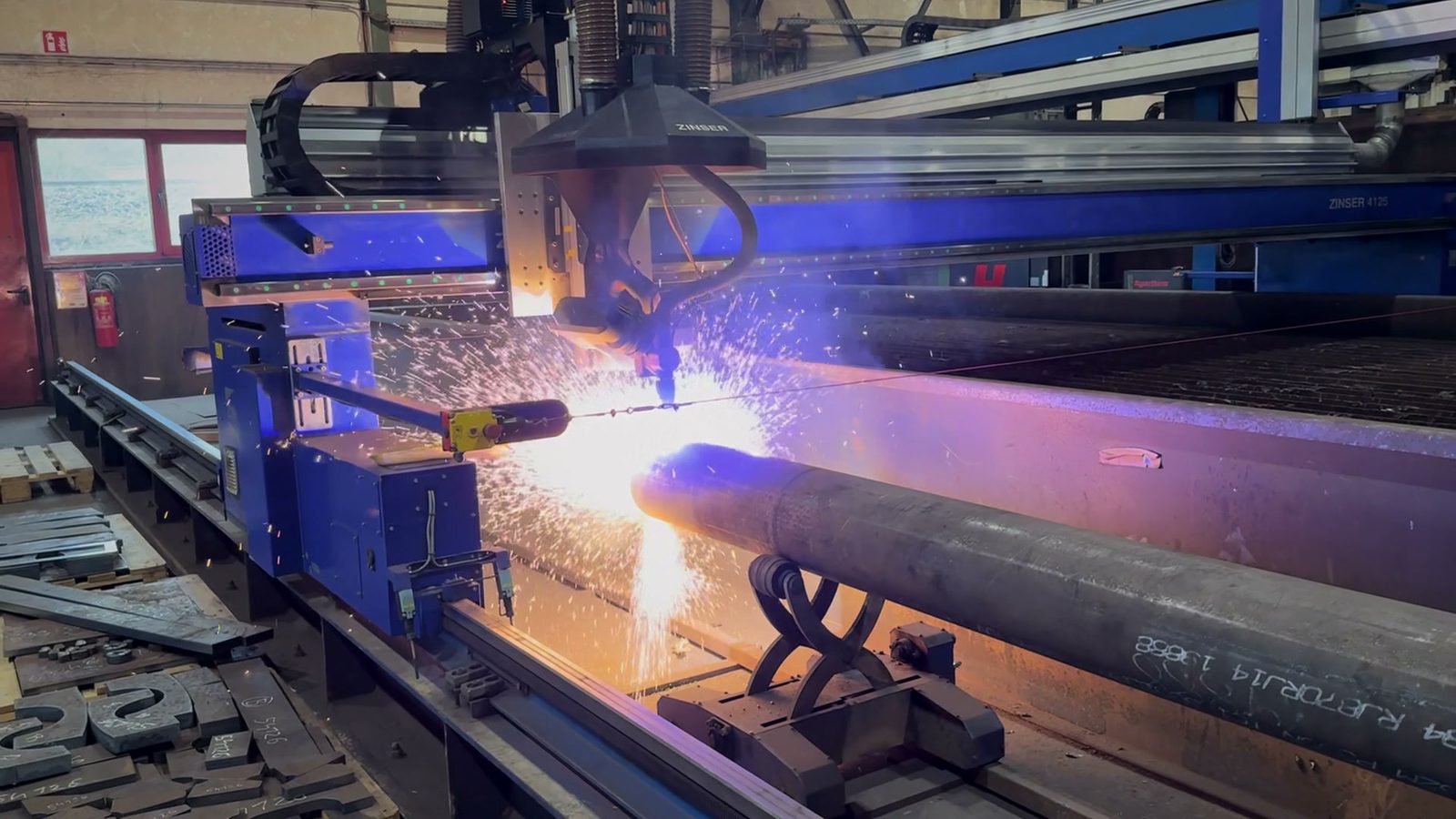

3D-plasmaskæring på røret – sådan opstår den samlingsklare kant

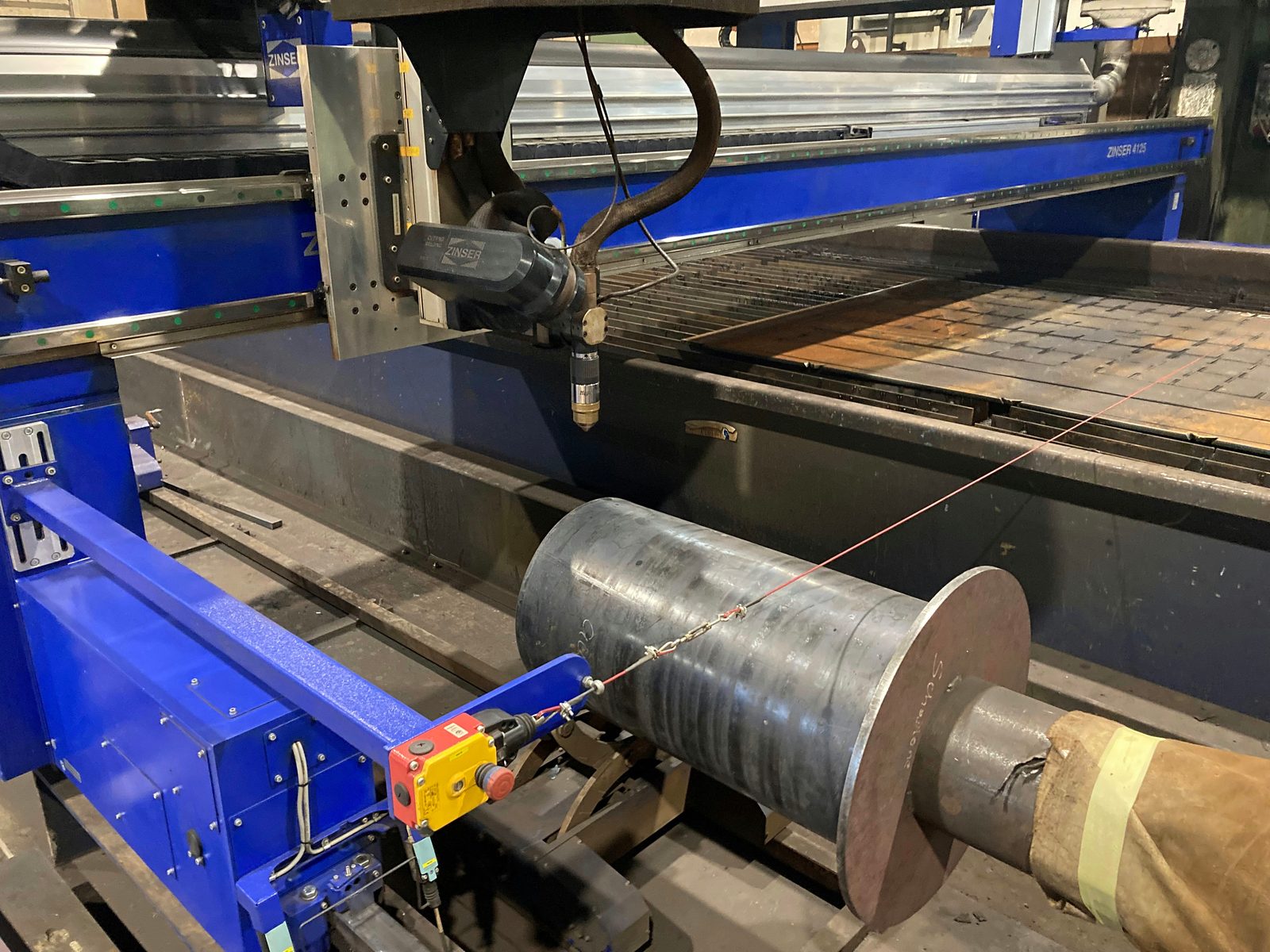

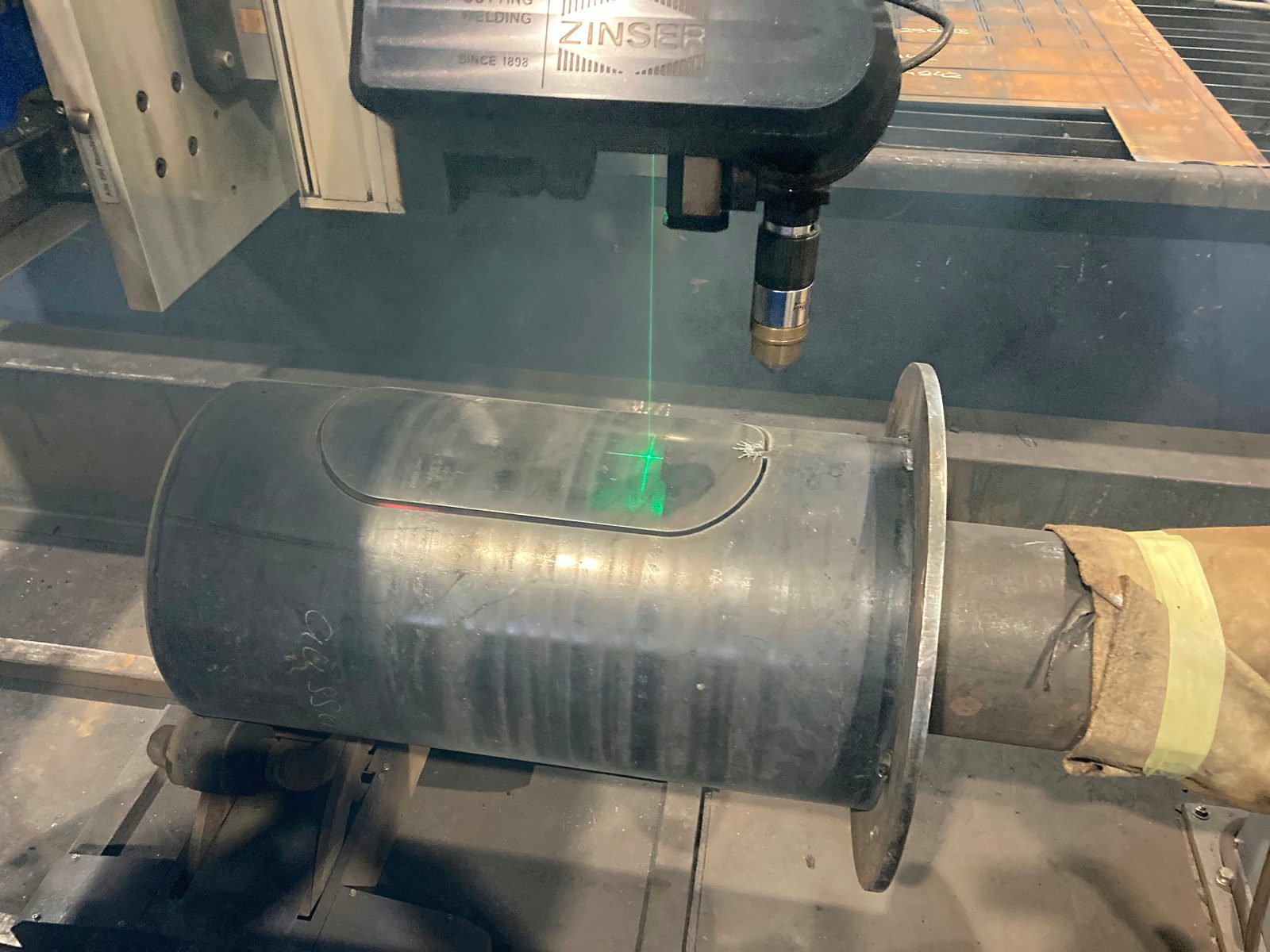

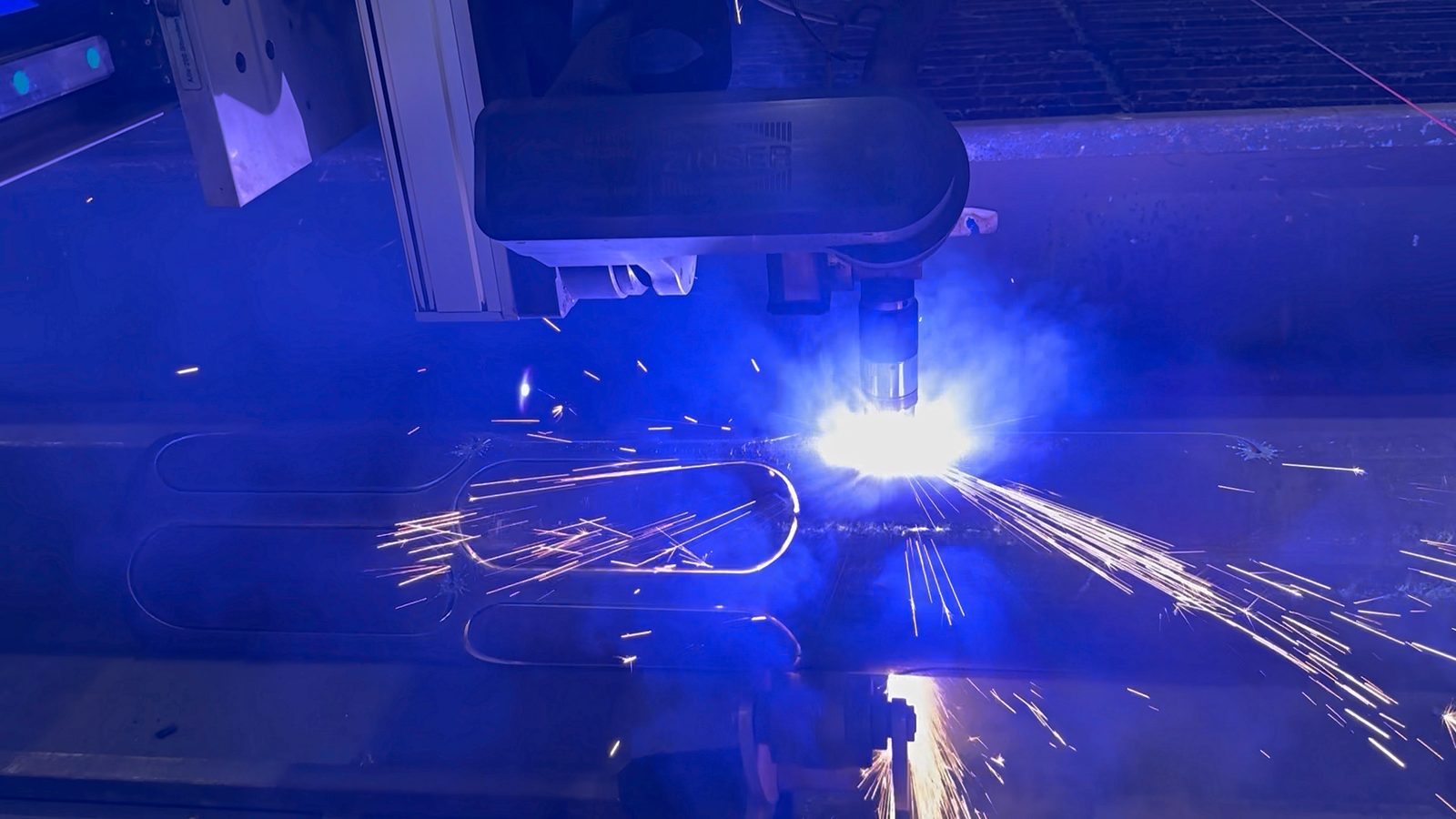

En CNC-styret plasmabrænder udfører snittet tredimensionelt direkte på røret eller profilet – konturer, udklinkninger, geringssnit og gennemtrængninger opstår i én opspænding, direkte fra 3D-CAD-modellen. Manuel opmærkning, omspænding og efterbearbejdning bortfalder.
Fordi brænderen frit indstiller snitvinklen i rummet, opstår præcist passende rørknudepunkter og samlingsklare faser, der kan svejses videre uden efterbearbejdning. Processen forbliver økonomisk fra styk 1 og er også stabil dér, hvor rørlasere når deres grænser ved store godstykkelser og slidbestandige ståltyper.
Som industriel underleverandør leverer vi til maskin-, stål- og anlægsbyggere i hele DACH-regionen – fra rørknudepunkter til gitterkonstruktioner over sadelsnit i rørledningsbygning til ramme- og specialkomponenter i højstyrke finkornstål.
Maskindata
Maskine
Godstykkelse
Fasning
Zinser · 3D-plasma-rørskæreanlæg
op til 30 mm
±45°
Tekniske detaljer
Tekniske muligheder

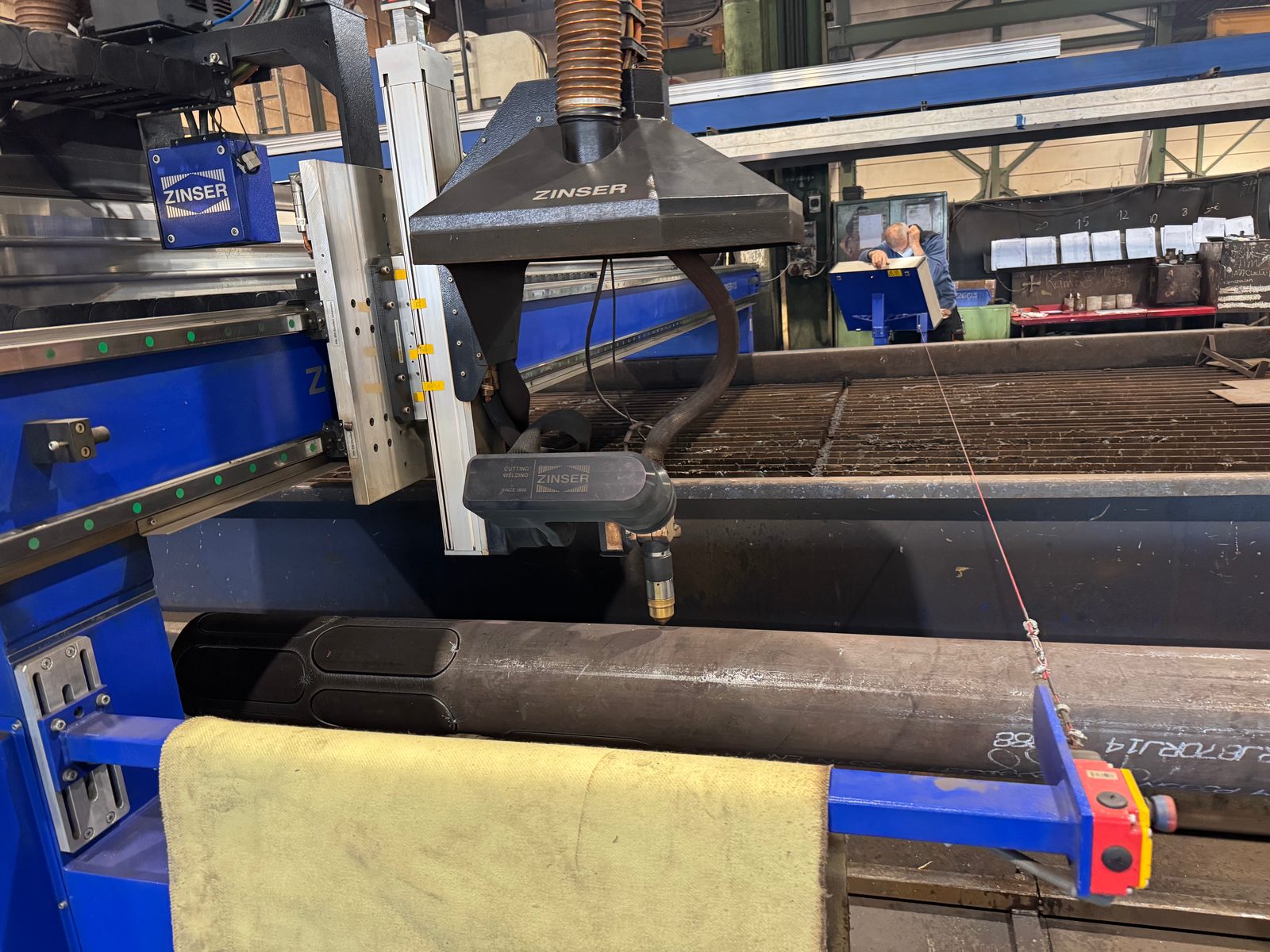

Vores CNC-styrede plasma-rørskærehoved arbejder i tre akser – ægte 3D-kontursnit direkte på røret, uden omfattende efterbearbejdning.
Overalt hvor rør og profiler skal bearbejdes med præcision – og en rørlaser er for dyr, for begrænset eller ikke tilgængelig.
Rørledningsbygning
Sadelsnit, udklinkninger til afgreninger og flangeforberedelser til industri- og procesrørledninger.
Kranbygning & stålkonstruktion
Bjælkeudklinkninger, knudeplader og forbindelsesprofiler til broer, kraner og halkonstruktioner.
Køretøjsbygning
Rammedele, tværdragere og koblingsholdere i højstyrke finkornstål og slidbestandigt stål.
Specialmaskinbygning
Enkeltdele og prototyper med komplekse 3D-konturer direkte fra CAD – uden omvej over udlicitering.
Endnu større godstykkelser?
Til ekstreme godstykkelser: autogen rørskæring
Godstykkelser over 30 mm? Så er vores autogene kopiflammeskæring det rette valg. Konstruktionsstål, finkornstål og slidbestandigt stål (Hardox) op til 50 mm godstykkelse – pålideligt og økonomisk.
Godstykkelse op til 30 mm og kompleks geometri: 3D-plasma er som regel den bedste løsning.
Meget tyndvæggede emner og krav om højeste takt: en rørlaser kan give mening.
Over 30 mm godstykkelse: autogen rørskæring er som regel bedre egnet.
Her er de hyppigste spørgsmål fra praksis, så du hurtigere kan træffe din beslutning.
Fra hvilken godstykkelse bliver 3D-plasma interessant?
3D-plasma bliver særligt relevant ved større godstykkelser, hvor en rørlaser når sine økonomiske eller tekniske grænser.
Kan jeg sende en forespørgsel med eksisterende CAD-data?
Ja. Til denne rørbearbejdning har vi brug for en STEP-/STP-fil som 3D-datasæt plus en teknisk tegning. Vi kontrollerer geometri, tolerancer, skærestrategi og den passende produktionsteknologi.
Giver enkeltdele også mening?
Ja. Produktionen er også indrettet til enkeltdele og småserier uden at være afhængig af store seriestørrelser.
Hvad sker der ved godstykkelser over 30 mm?
Så skifter vi til autogene processer. Dermed kan selv meget tykvæggede rørkomponenter fortsat fremstilles pålideligt.
