3D plazmové rezanie rúr – Keď trubkové lasery už nie sú hospodárne
Pre zložité 3D kontúry, výrezy a úkosové rezy na rúrach a profiloch: presná CNC plazmová výroba do 30 mm hrúbky steny v konštrukčnej oceli, nerezovej oceli, jemnozrnnej konštrukčnej oceli a oteruvzdornej oceli ako Hardox alebo XAR 400.

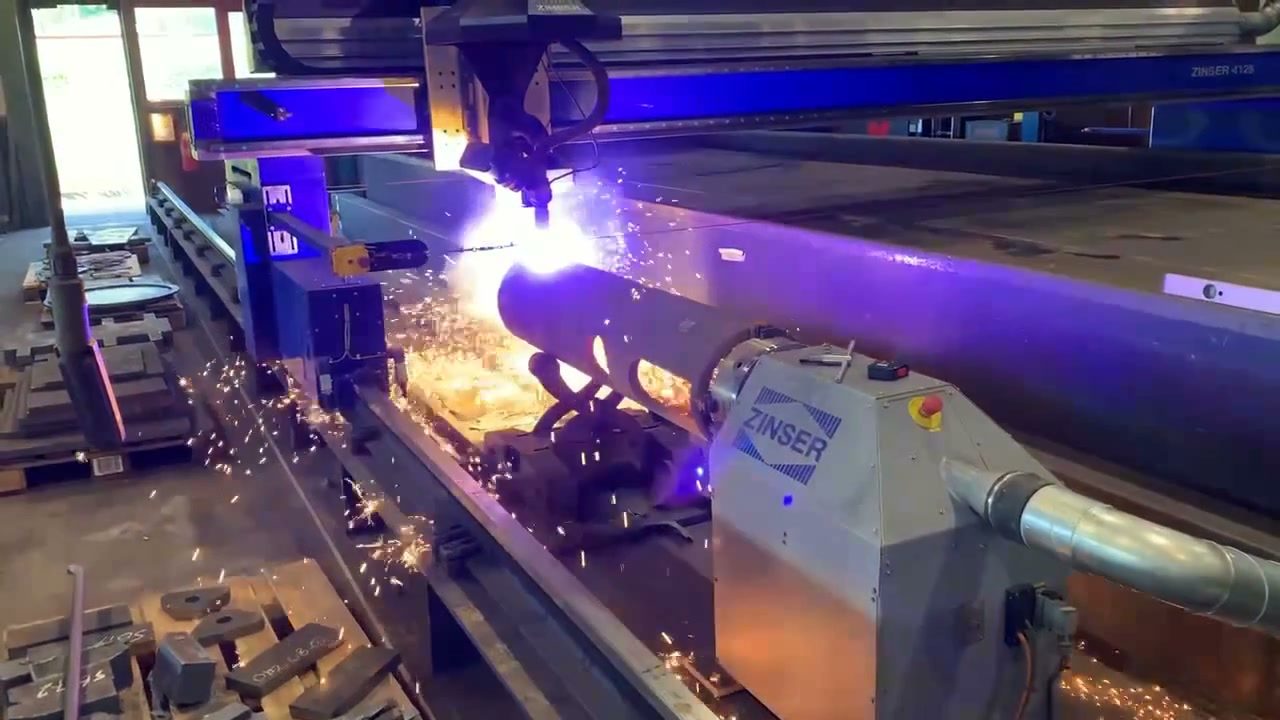

3D plazmové rezanie na rúre – takto vzniká hrana pripravená na zváranie
CNC riadený plazmový horák vedie rez trojrozmerne priamo na rúre alebo profile – kontúry, výrezy, úkosy a prieniky vznikajú v jednom upnutí, priamo z 3D-CAD modelu. Ručné orysovanie, preupínanie a dodatočné opracovanie odpadajú.
Pretože horák nastavuje uhol rezu voľne v priestore, vznikajú presne lícujúce rúrkové uzly a na zváranie pripravené úkosy, ktoré možno bez dodatočného opracovania ďalej zvárať. Postup zostáva hospodárny už od kusu 1 a stabilný aj tam, kde rúrkové lasery narážajú na svoje hranice pri veľkých hrúbkach stien a oteruvzdorných oceliach.
Ako priemyselný dodávateľ zásobujeme strojárstvo, oceľové konštrukcie a výrobu zariadení v celom regióne DACH – od rúrkových uzlov pre priehradové konštrukcie cez sedlové rezy v stavbe potrubí až po rámové a špeciálne diely z vysokopevnostnej jemnozrnnej konštrukčnej ocele.
Údaje stroja
Stroj
Hrúbka steny
Úkosový rez
Zinser · Systém 3D plazmového rezania rúr
do 30 mm
±45°
Technické detaily
Technické možnosti
Naša CNC riadená plazmová rezacia hlava na rúry pracuje na troch osiach – skutočné 3D kontúrové rezy priamo na rúre, bez náročnej dodatočnej úpravy.
Parameter
Špecifikácia
Materiály
konštrukčná oceľ (S235/S355), nerezová oceľ (napr. 1.4301/1.4571), jemnozrnná konštrukčná oceľ (S460–S1100), oteruvzdorný plech (Hardox, XAR 400)
Všade tam, kde sa rúry a profily musia obrábať s presnosťou – a trubkový laser je príliš drahý, príliš obmedzený alebo nedostupný.
Stavba potrubí
Sedlové rezy, výrezy odbočiek a prípravy prírub pre priemyselné a procesné potrubia.
Výroba žeriavov a oceľové konštrukcie
Výrezy nosníkov, styčníkové plechy a spojovacie profily pre mosty, žeriavy a halové nosné konštrukcie.
Výroba vozidiel
Časti rámov, priečne nosníky a uloženia spojok z vysokopevnostnej jemnozrnnej konštrukčnej ocele a oteruvzdorného plechu.
Výroba špeciálnych strojov
Jednotlivé diely a prototypy so zložitými 3D kontúrami priamo z CAD – bez obchádzky cez externé zadávanie.
Dojmy z nášho 3D rezania rúr

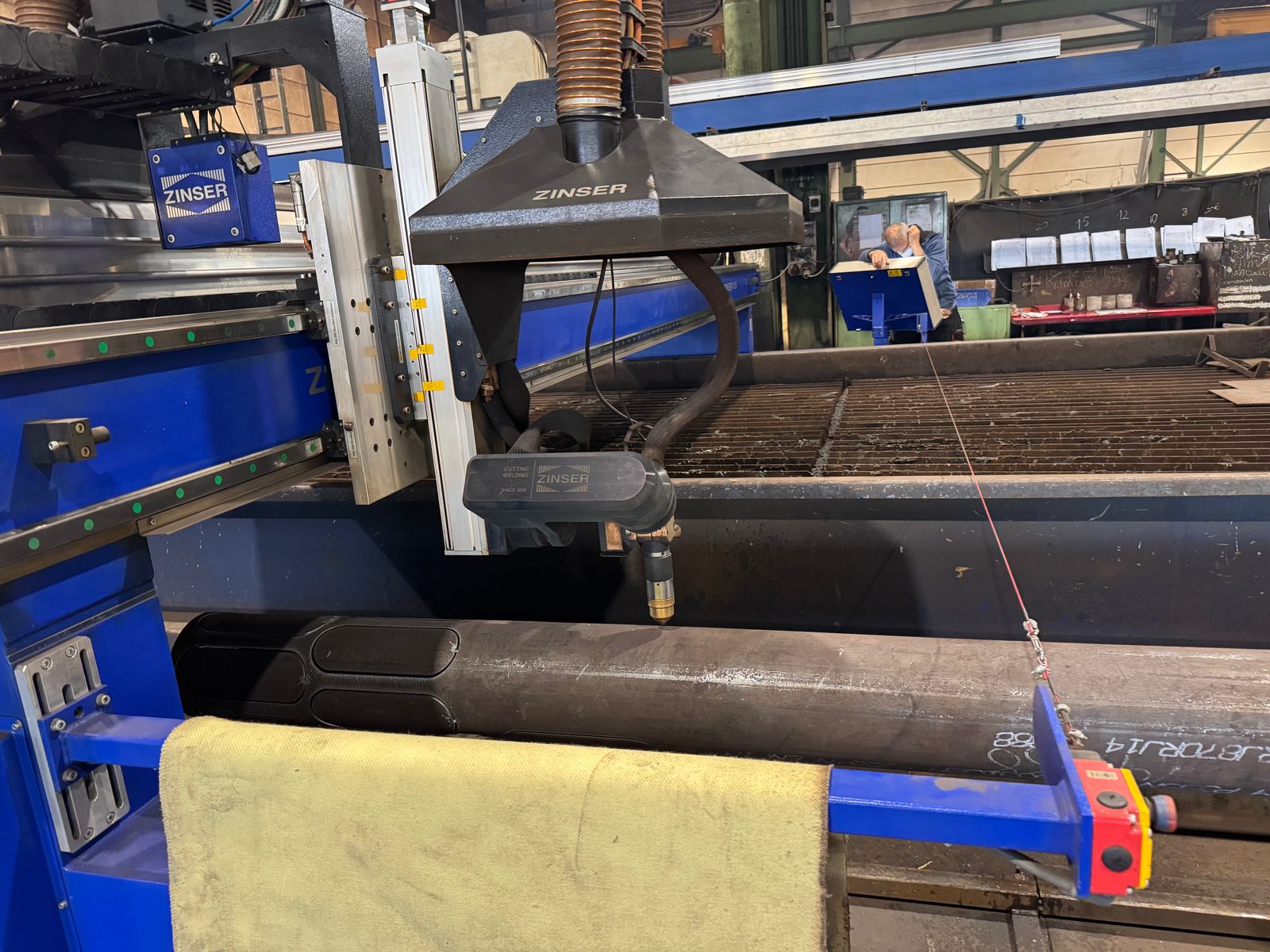

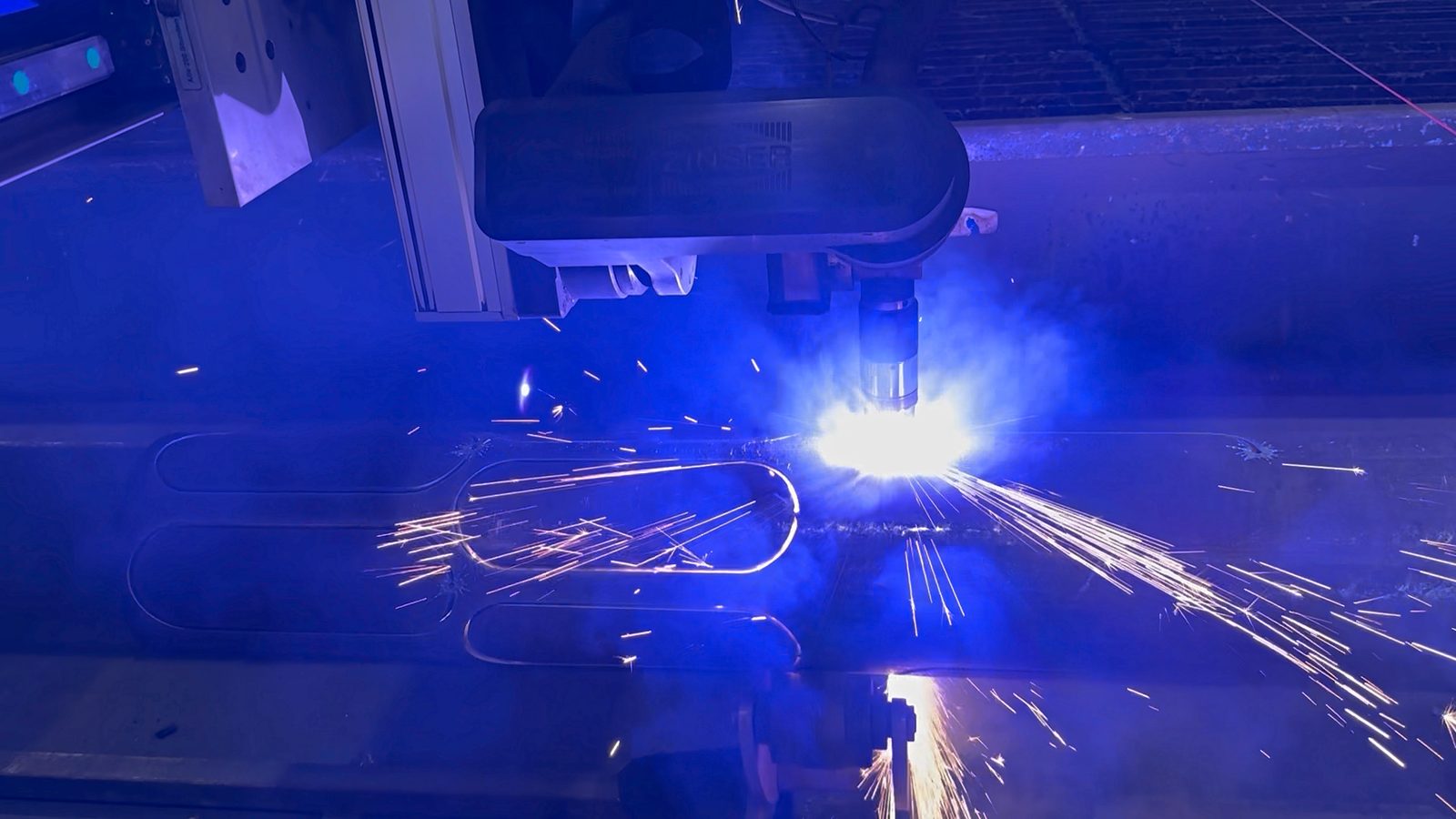

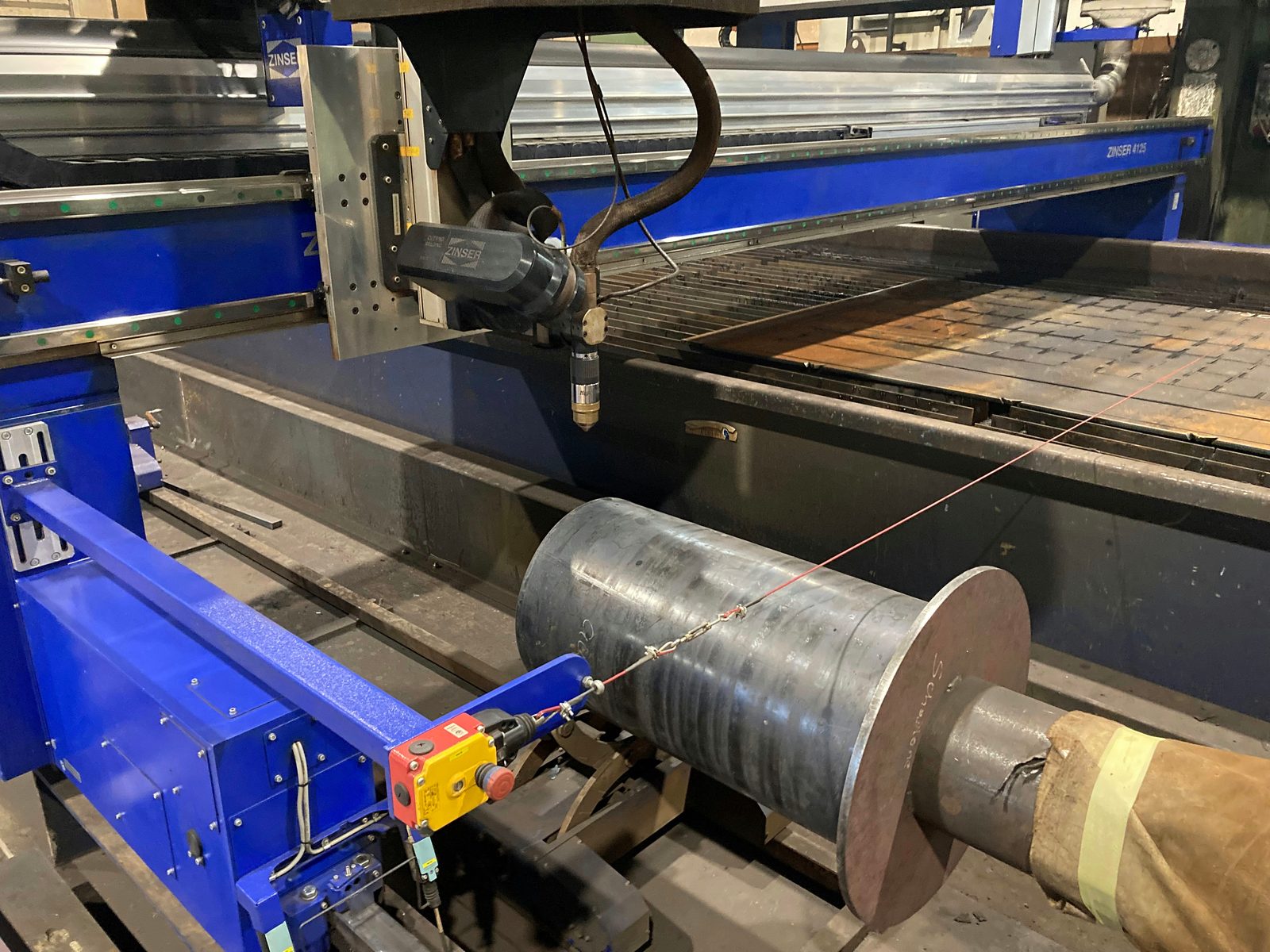

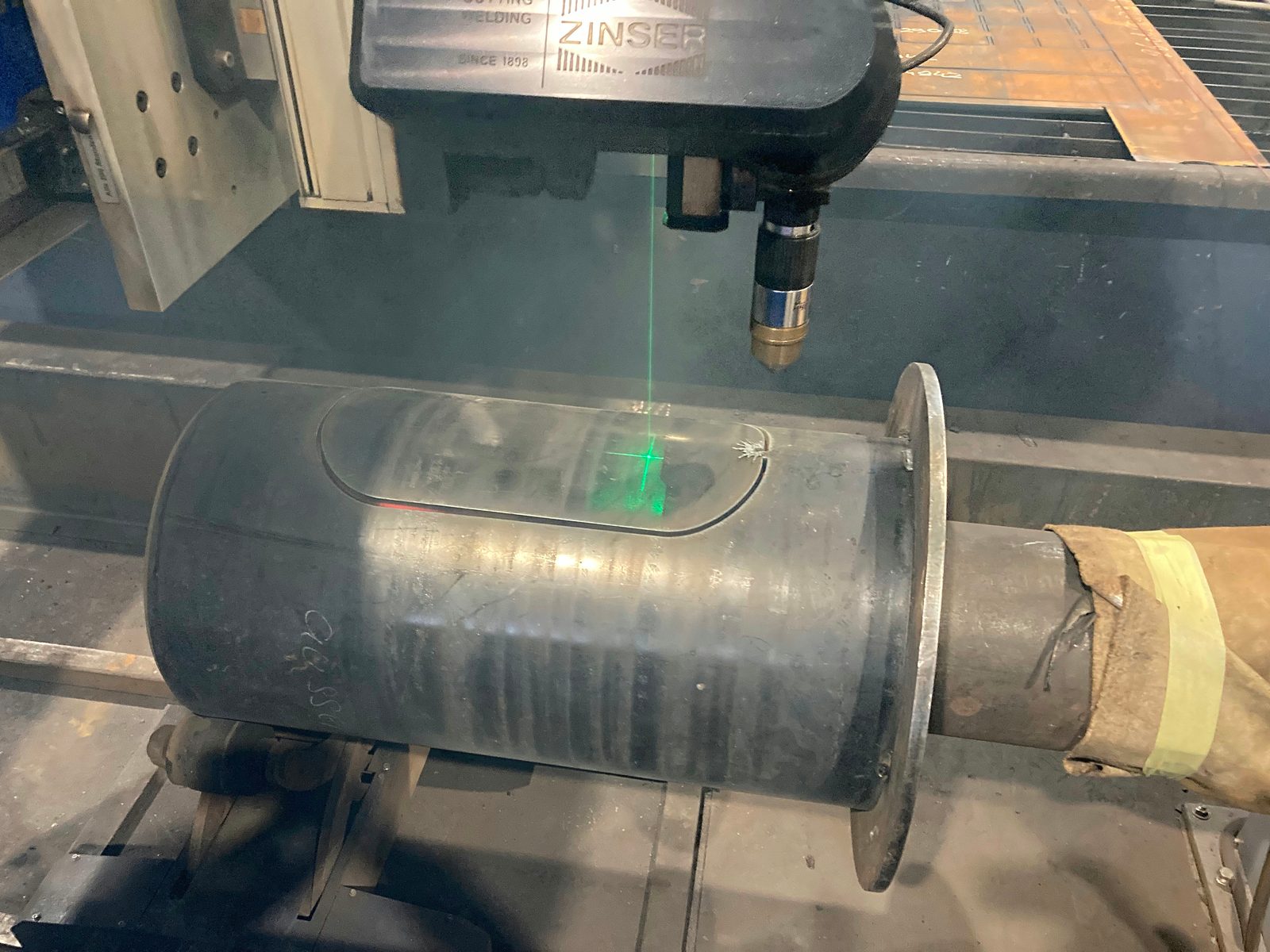

Skutočné zábery z našej výroby v Lorchu – od prírubovej rúry v otočnom zariadení cez plazmový rez v priebehu a hotový pozdĺžny výrez až po dlhú rúru s viacerými výrezmi na jedno upnutie.
Ešte väčšie hrúbky stien?

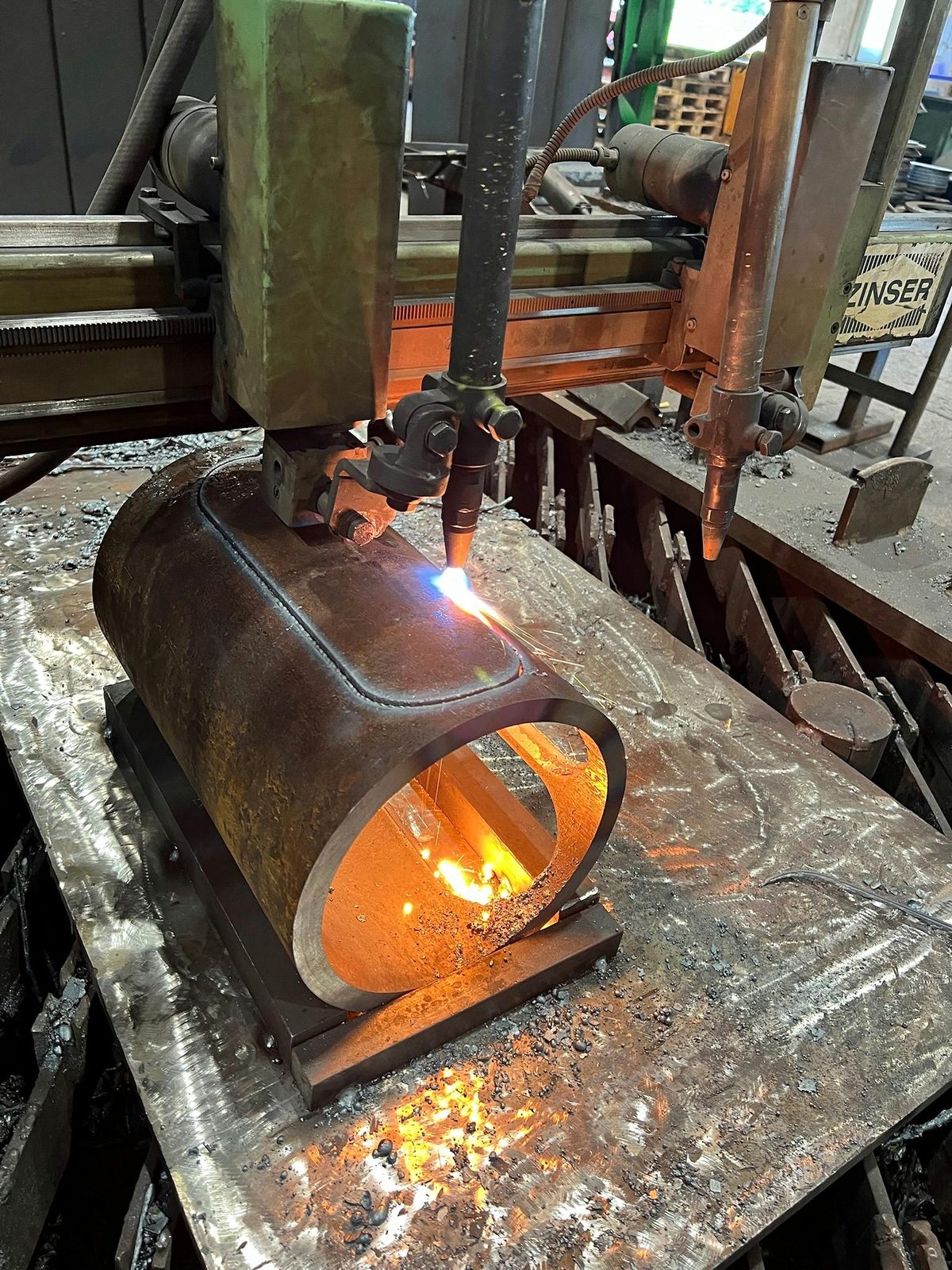

Pre extrémne hrúbky stien: rezanie rúr plameňom
Hrúbky stien nad 30 mm? Potom je naše kopírovacie rezanie plameňom správnou voľbou. Konštrukčná oceľ, jemnozrnná konštrukčná oceľ a oteruvzdorný plech (Hardox) do 50 mm hrúbky steny – spoľahlivo a hospodárne.
Hrúbka steny do 30 mm a zložitá geometria: 3D plazma je väčšinou najlepšia voľba.
Veľmi tenkostenné a najvyšší takt: trubkový laser môže mať zmysel.
Nad 30 mm hrúbky steny: rezanie rúr plameňom je väčšinou vhodnejšie.
Aby ste sa mohli rozhodnúť rýchlejšie, tu sú najčastejšie otázky z praxe.
Od akej hrúbky steny sa 3D plazma stáva zaujímavou?
3D plazma sa stáva obzvlášť relevantnou pri hrubších stenách, keď sa trubkový laser hospodársky alebo technicky dostáva na hranice.
Môžem zaslať dopyt s existujúcimi CAD údajmi?
Áno. Pre toto obrábanie rúr potrebujeme súbor STEP/STP ako 3D dátovú sadu plus technický výkres. Preverujeme geometriu, tolerancie, stratégiu rezania a vhodnú výrobnú technológiu.
Majú zmysel aj jednotlivé diely?
Áno. Výroba je navrhnutá aj pre jednotlivé diely a malé série, bez závislosti na veľkých veľkostiach dávky.
Ako sa postupuje pri hrúbkach stien nad 30 mm?
Vtedy prechádzame na metódy rezania plameňom. Tak zostávajú spoľahlivo realizovateľné aj veľmi hrubostenné rúrové dielce.
