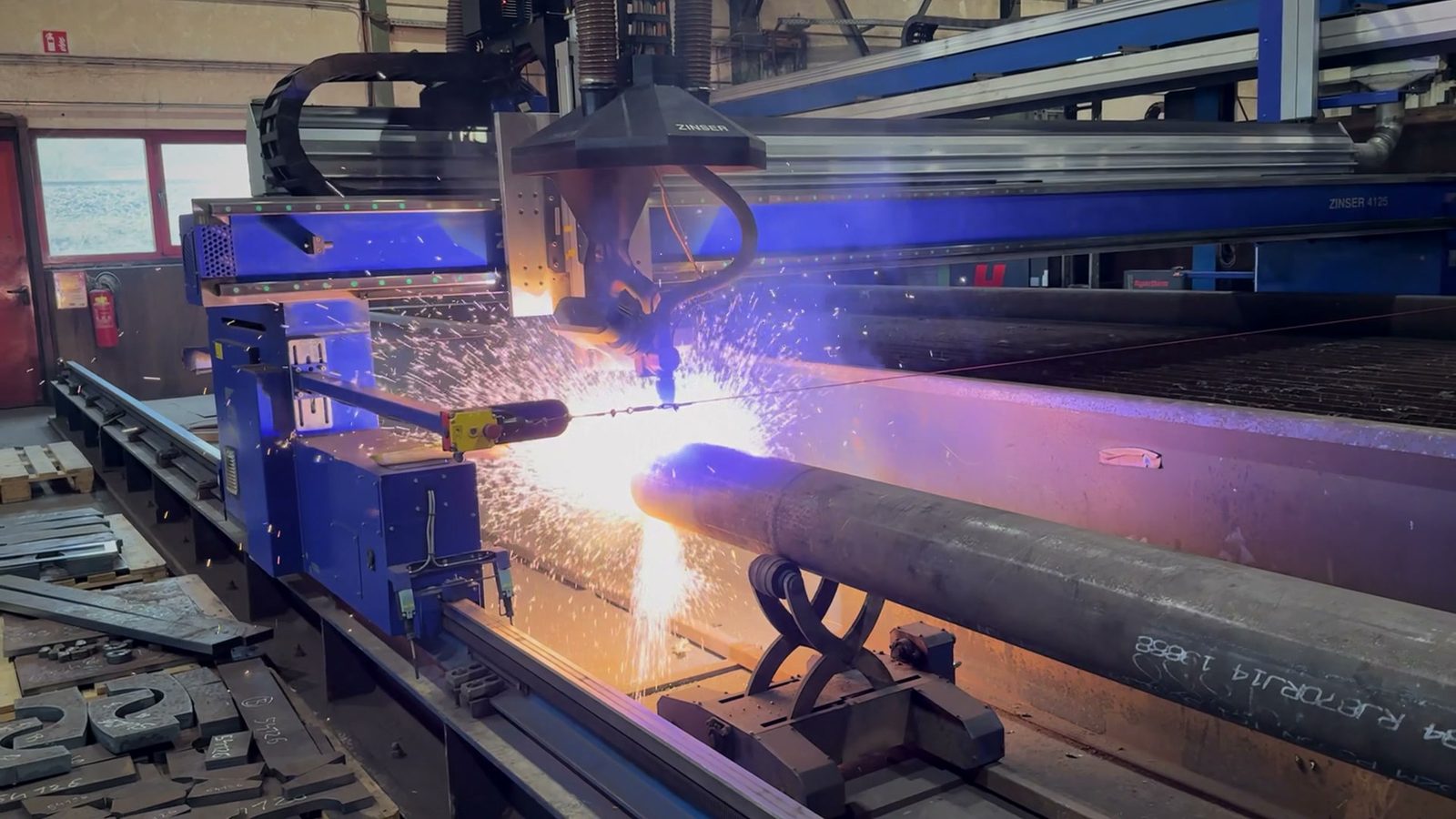

CNC 3D-plasmaskjæring av rør i aksjon – Bock Maschinenbau Lorch

3D-plasmaskjæring av rør – når rørlaser ikke lenger er lønnsomt

For komplekse 3D-konturer, utsparinger og gjæringssnitt i rør og profiler: presis CNC-plasmaproduksjon opptil 30 mm godstykkelse i konstruksjonsstål, rustfritt stål, finkornstål og slitestål som Hardox eller XAR 400. Rørkapping som leieproduksjon i Lorch — Ostalbkreis, Stuttgart-området, Sør-Tyskland.

Send forespørsel

opptil 30 mm

Maks. godstykkelse

Konstruksjonsstål · rustfritt stål · finkornstål · slitestål

Materialer

3D-utsnitt · utsparinger · gjæringer

Skjæretyper

Rundt · firkant · rektangulært · hulprofiler

Profiler

Prosessen

3D-plasmaskjæring på rør – slik oppstår den sveiseklare kanten

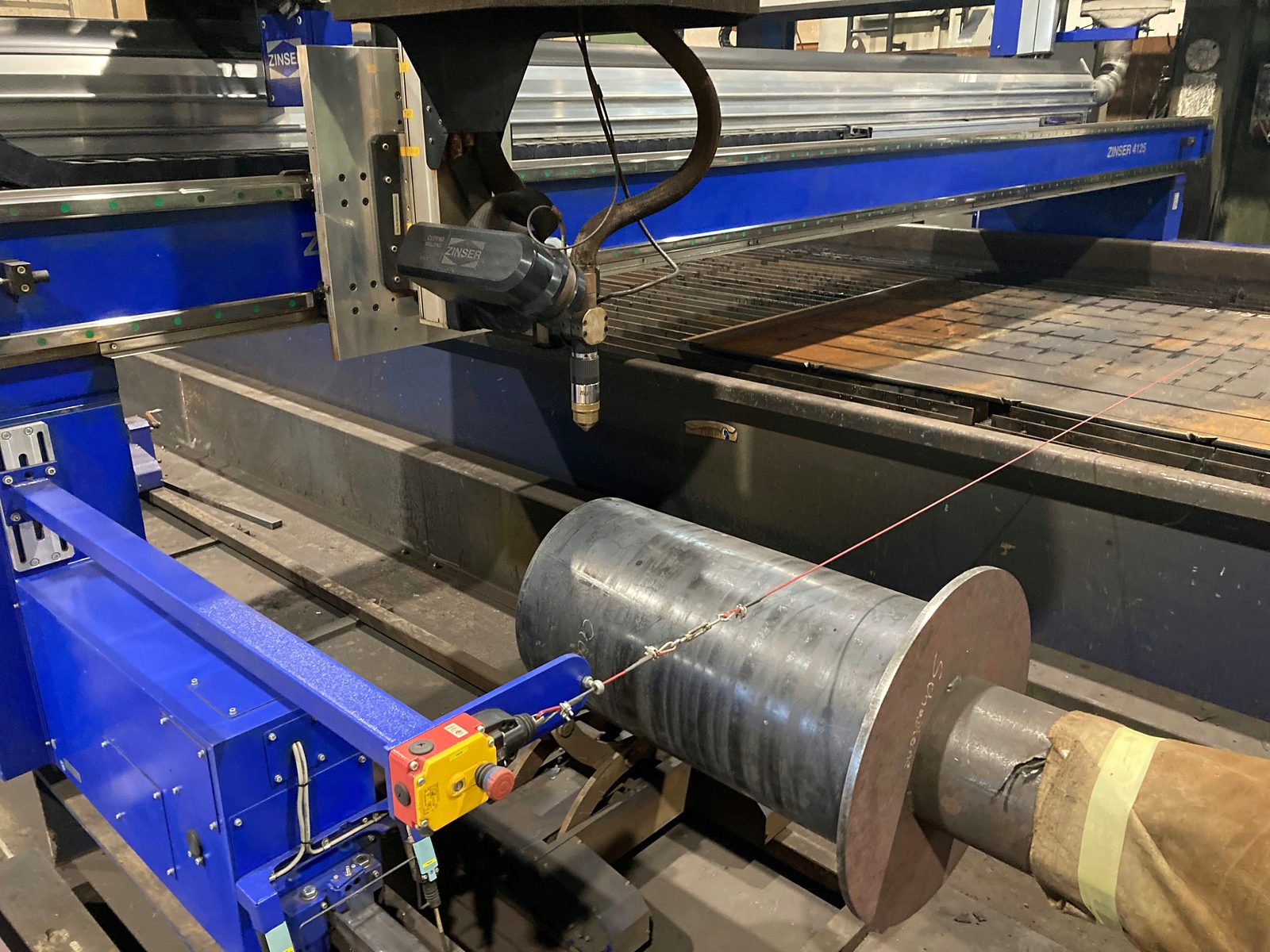

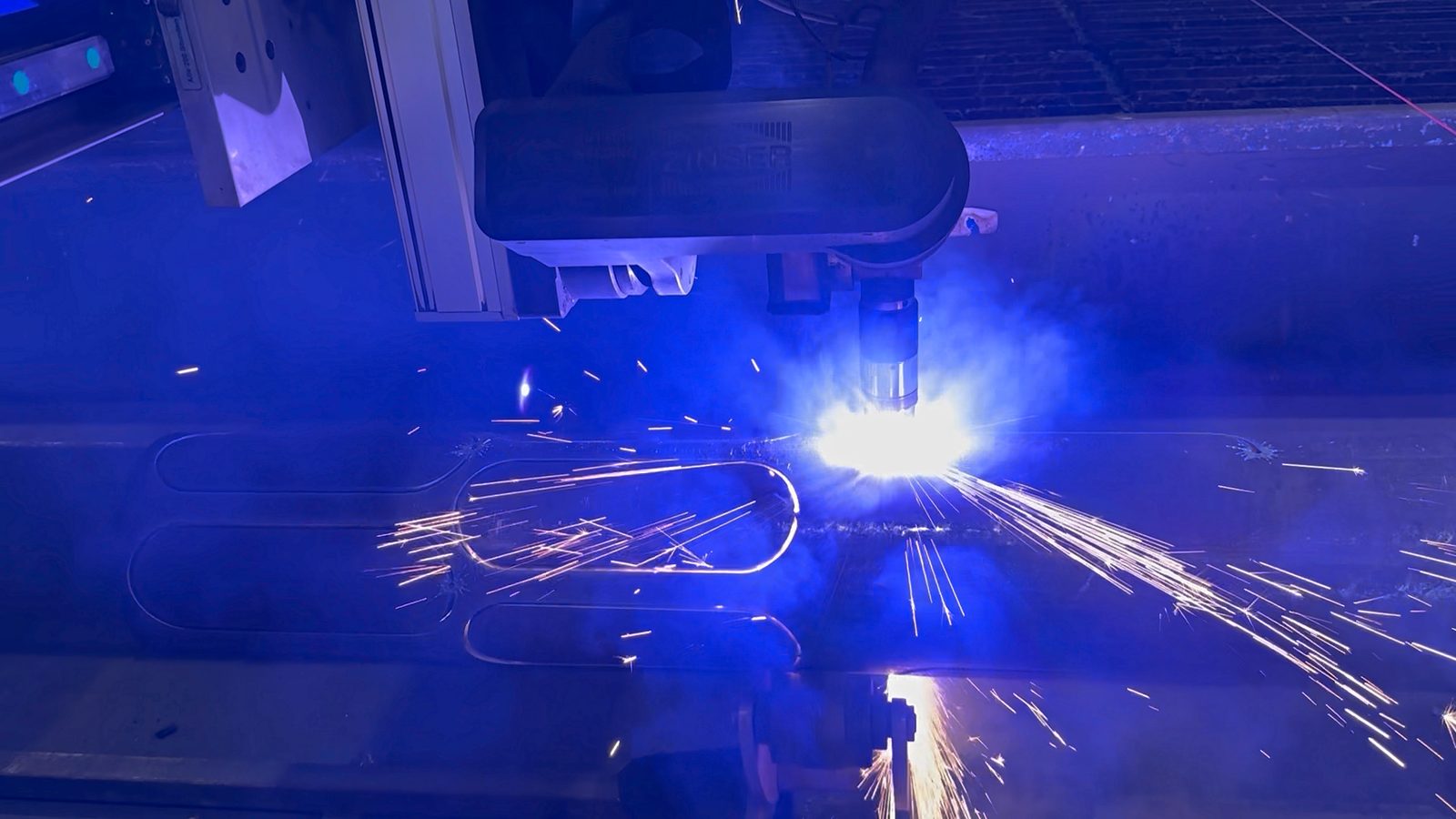

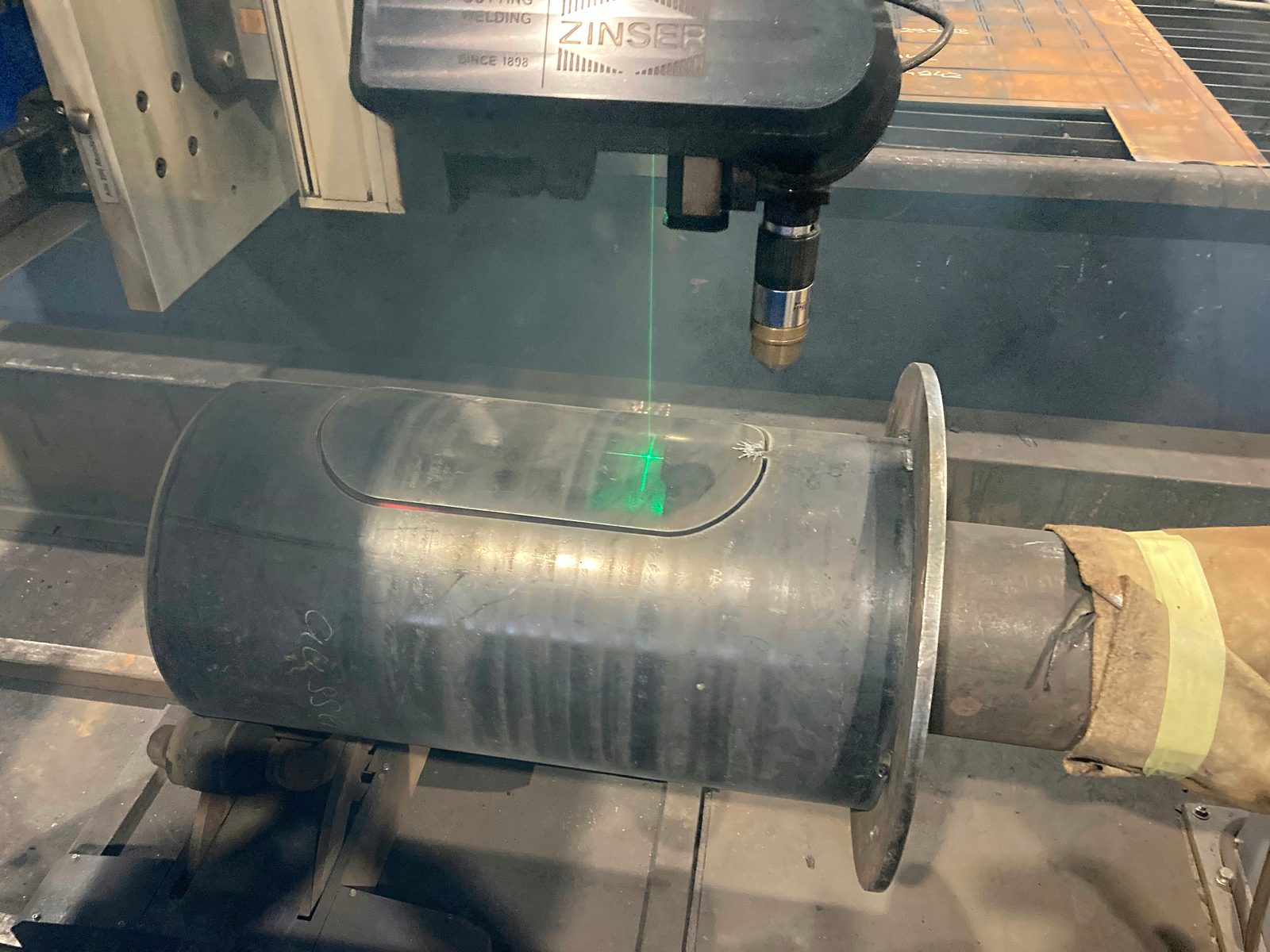

En CNC-styrt plasmabrenner utfører snittet tredimensjonalt direkte på røret eller profilen – konturer, utsparinger, gjæringer og gjennomføringer lages i én oppspenning, direkte fra 3D-CAD-modellen. Manuell oppmerking, omspenning og etterarbeid faller bort.

Fordi brenneren stiller skjærevinkelen fritt i rommet, får du nøyaktig tilpassede rørknutepunkt og sveiseklare fasekanter som kan sveises videre uten etterarbeid. Prosessen er lønnsom fra stykk 1 og forblir stabil også der rørlaser møter sine grenser ved store godstykkelser og slitesterke stål.

Som industriell underleverandør leverer vi til maskinbygging, stålkonstruksjoner og anleggsbygging i hele DACH-området – fra rørknutepunkt for fagverkskonstruksjoner og salsnitt i rørledningsbygging til ramme- og spesialkomponenter i høyfast finkornstål.

Maskindata

Maskin	Godstykkelse	Fasekutt
Zinser · 3D-plasmaanlegg for rørskjæring	opptil 30 mm	±45°

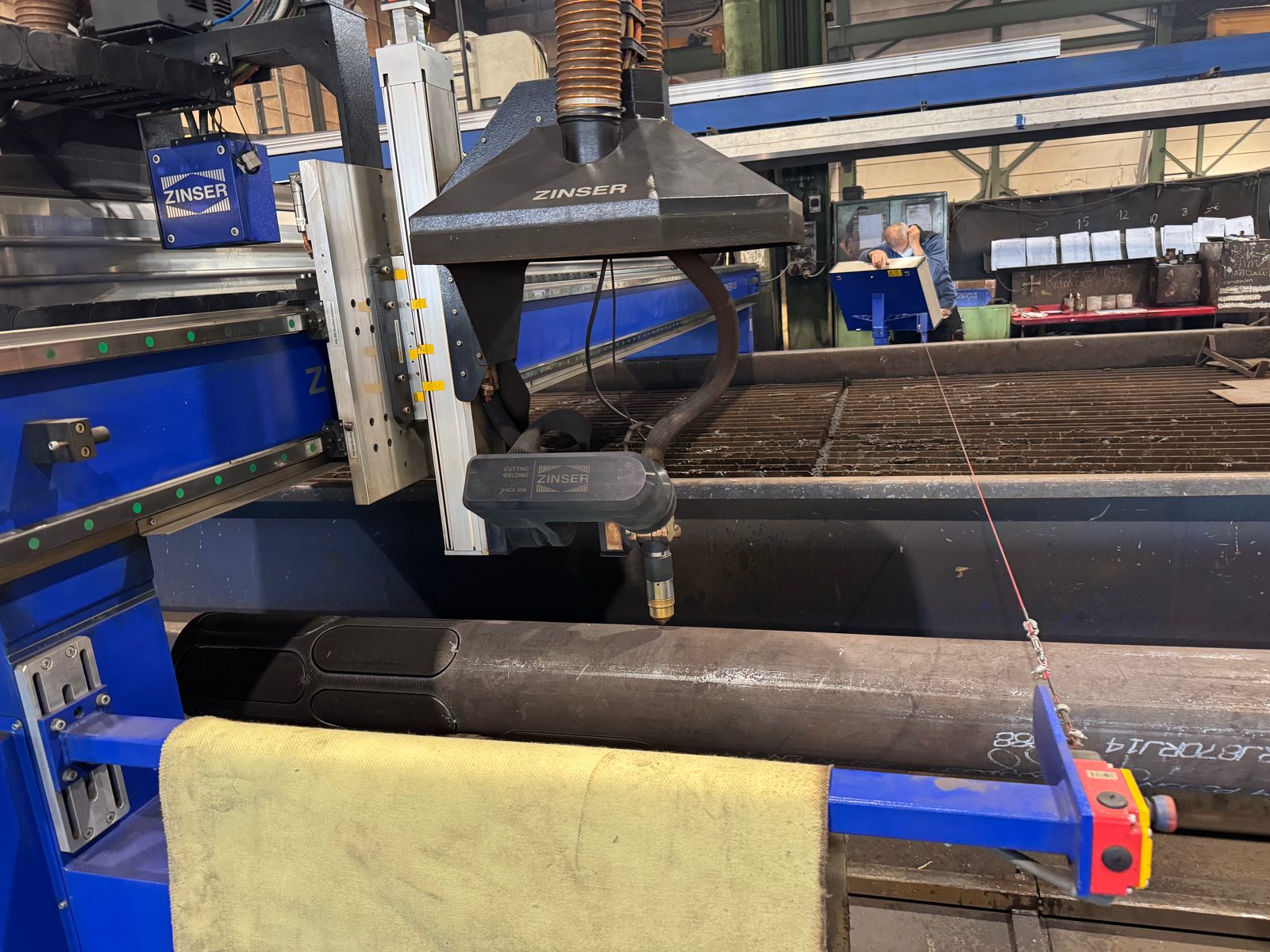

CNC plasmaskjæring og 3D rørskjæring med fasskjæring – underleverandør for stålkonstruksjoner Bock Maschinenbau, Zinser plasmaanlegg Lorch

Tekniske detaljer

Tekniske muligheter

Vårt CNC-styrte plasmaskjærehode for rør arbeider i tre akser – ekte 3D-konturkutt direkte på røret, uten omfattende etterbearbeiding.

Parameter	Spesifikasjon
Materialer	Konstruksjonsstål (S235/S355), rustfritt stål (f.eks. 1.4301/1.4571), finkornstål (S460/S690), slitestål (Hardox, XAR 400)
Profilformer	Rundrør, firkantrør (SHS), rektangulært rør (RHS), hulprofiler
Skjæretyper	3D-profilsnitt, gjæringssnitt, utsparinger, rørutsparinger, gjennombrudd, hull
Produksjonsdata	STEP-/STP-fil pluss teknisk tegning

Styrker

Der rørlaser møter grenser – 3D-plasma gjør det ikke

Slitestål opptil 30 mm: Hardox og XAR 400 bearbeides trygt der rørlaser ofte gir opp.
Godstykkelser utover lasergrensen: Fra rundt 20 mm forblir produksjonen stabil og reproduserbar.
Lønnsomt fra stykk 1: Enkeltdeler og småserier uten dyre minsteordrestørrelser.
Ekte 3D-geometrier: Utsparinger, salsnitt og gjennombrudd i én ren CNC-prosess.
Ingen ekstern underleveranse nødvendig: Skjæring, sveising, blåserensing og lakkering på ett sted.
STEP/STP pluss tegning: 3D-modell som STEP-/STP-fil og teknisk tegning gir et solid grunnlag for geometri, toleranser og skjærestrategi.

Teknologisammenligning

Alternativ til rørlaser – direkte sammenligning

Ikke alle prosjekter trenger en rørlaser. Den beste løsningen følger av materiale, godstykkelse, seriestørrelse og geometriens kompleksitet.

3D-plasma er sterkt når …

du vil produsere tykkveggede rør, slitesterke stål og 3D-utsparinger lønnsomt.

Rørlaser passer når …

tynnveggede komponenter med svært høy skjærehastighet står i fokus.

Autogen skjæring er fornuftig når …

ekstreme godstykkelser over 30 mm kreves og termisk robusthet har prioritet.

Egenskap	Rørlaser	3D-plasma rør Bock Maschinenbau Anbefalt løsning	Autogen rør Bock Maschinenbau
Maks. godstykkelse	≤ 20 mm	opptil 30 mm	opptil 50 mm
Materialer	Stål, rustfritt stål	Konstruksjonsstål, rustfritt stål, finkornstål, slitestål (Hardox)	Konstruksjonsstål, finkornstål (S460/S690), slitestål (Hardox)
3D-utsnitt og utsparinger	Ja	Ja	Begrenset
Gjæringssnitt	Ja	Ja	Ja
Skjærehastighet	Svært høy	Høy	Middels
Lønnsomhet	Ofte kostbart ved enkle deler	Lønnsom	Ofte lønnsom ved svært store godstykkelser
Enkeltstykk / småserie	Begrenset	Ja	Ja

Bruksområder

Typiske bruksområder

Overalt der rør og profiler må bearbeides med presisjon – og en rørlaser er for dyr, for begrenset eller ikke tilgjengelig.

Rørledningsbygging

Salsnitt, avgreningsutsparinger og flensforberedelser for industri- og prosessrørledninger.

Kranbygging og stålkonstruksjoner

Bjelkeutsparinger, knuteplater og forbindelsesprofiler for broer, kraner og bærekonstruksjoner i haller.

Kjøretøyproduksjon

Rammedeler, tverrbjelker og koblingsfester i høyfast finkornstål og slitestål.

Spesialmaskinbygging

Enkeltdeler og prototyper med komplekse 3D-konturer direkte fra CAD – uten omvei via eksterne leverandører.

Enda større godstykkelser?

For ekstreme godstykkelser: autogen rørskjæring

Godstykkelser over 30 mm? Da er vår autogene kopibrennskjæring det riktige valget. Konstruksjonsstål, finkornstål og slitestål (Hardox) opptil 50 mm godstykkelse – pålitelig og lønnsomt.

Godstykkelse opptil 30 mm og kompleks geometri: 3D-plasma er som regel det beste valget.
Svært tynnvegget og høyest mulig taktid: rørlaser kan være fornuftig.
Over 30 mm godstykkelse: autogen rørskjæring er som regel bedre egnet.

Se autogen rørskjæring

Autogen brennskjæring av tykkvegget stålrør – CNC rørkontur-utskjæring for stålkonstruksjoner og apparatbygging hos Bock Maschinenbau

Vanlige spørsmål

Tekniske spørsmål før forespørselen

For at du skal kunne bestemme deg raskere, her er de vanligste spørsmålene fra praksis.

Fra hvilken godstykkelse blir 3D-plasma interessant?

3D-plasma blir særlig relevant ved større godstykkelser, når en rørlaser møter økonomiske eller tekniske grenser.

Kan jeg sende forespørsel med eksisterende CAD-data?

Ja. For denne rørbearbeidingen trenger vi en STEP-/STP-fil som 3D-datasett pluss en teknisk tegning. Vi vurderer geometri, toleranser, skjærestrategi og riktig produksjonsteknologi.

Er enkeltdeler også fornuftig?

Ja. Produksjonen er også lagt opp for enkeltdeler og småserier, uten å være avhengig av store seriestørrelser.

Hva skjer ved godstykkelser over 30 mm?

Da bytter vi til autogene prosesser. Slik kan også svært tykkveggede rørkomponenter produseres pålitelig.
