Rezanje pilom cijevi i profila – kooperantska proizvodnja Lorch
Precizno rezanje cijevi, profila, nosača i okruglog materijala na mjeru – automatsko rezanje pilom iz vlastitog skladišta, izravno kao predproizvodna faza za zavarene sklopove u Lorchu.
Skladište materijala dostupno
Čelik, sitnozrnati konstrukcijski čelik i nehrđajući čelik u standardnim dimenzijama izravno dostupni.
Rezanje snopova i serija
Potpuno automatska pila za ekonomične serijske rezove.
Bez minimalnih količina
Najmanje količine i pojedinačni rezovi izrađuju se jednako.
Profili i okrugli materijal
I-nosači (IPE, IPB/HEB, HEA), U-profili (UPN), kutni, pravokutni i kvadratni profili te cijevi, okrugli čelik i plosnati čelik.
Integrirani proces
Izravno predavanje zavarenim sklopovima, savijenim dijelovima i CNC obradi.
DIN EN ISO 9001:2015
Sustav upravljanja kvalitetom s dokumentiranim vođenjem materijala.
Rezanje pilom – kapacitet i postupak
Automatsko rezanje pilom kod Bock Maschinenbaua odvija se na potpuno automatskim pilama s rezanjem snopova. Cijevi, šuplji profili, I-nosači (IPE, IPB/HEB, HEA), U-profili (UPN), kutni čelik, nosači i okrugli materijal precizno se reže na mjeru – bez ručne dorade.

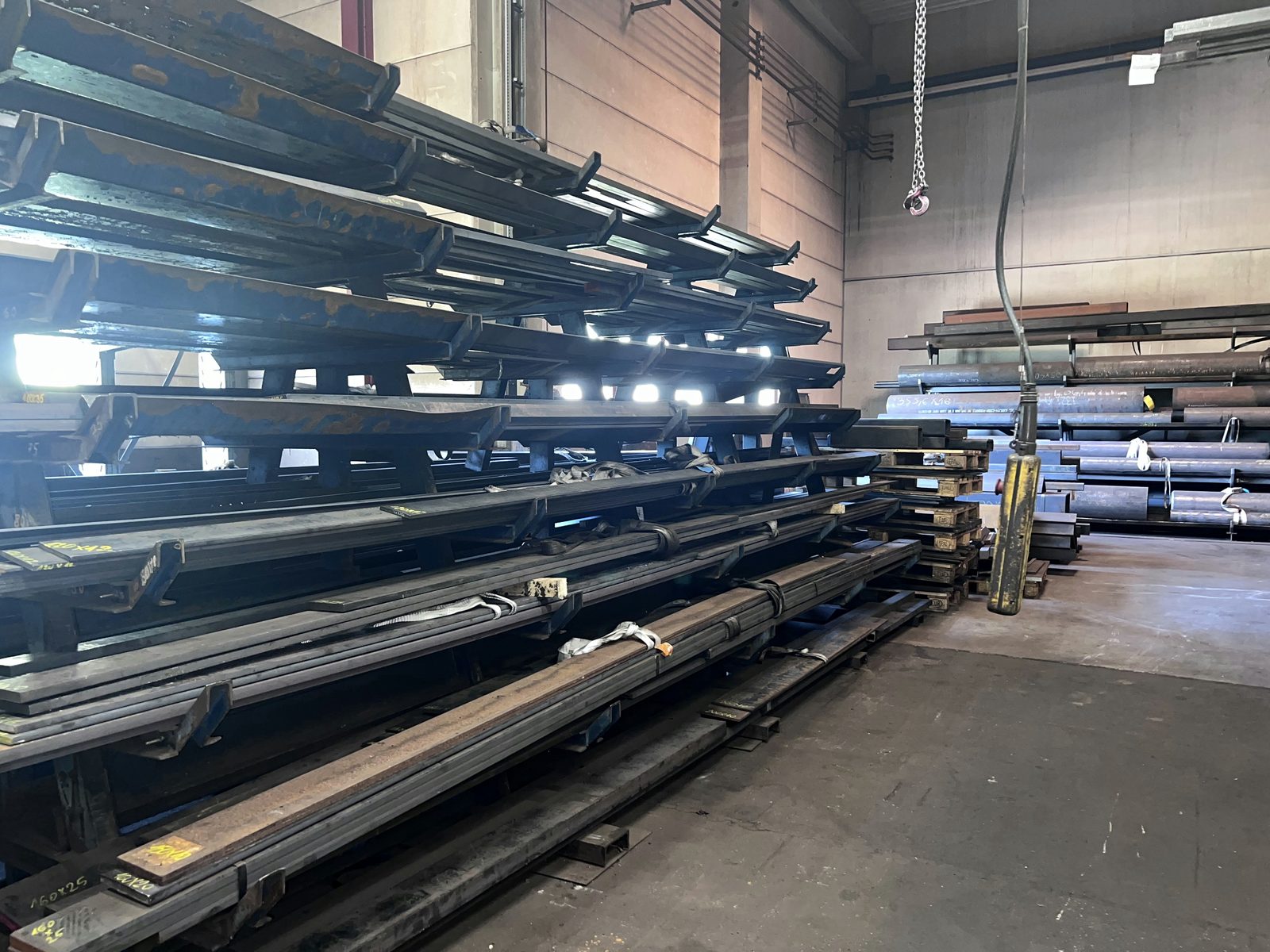

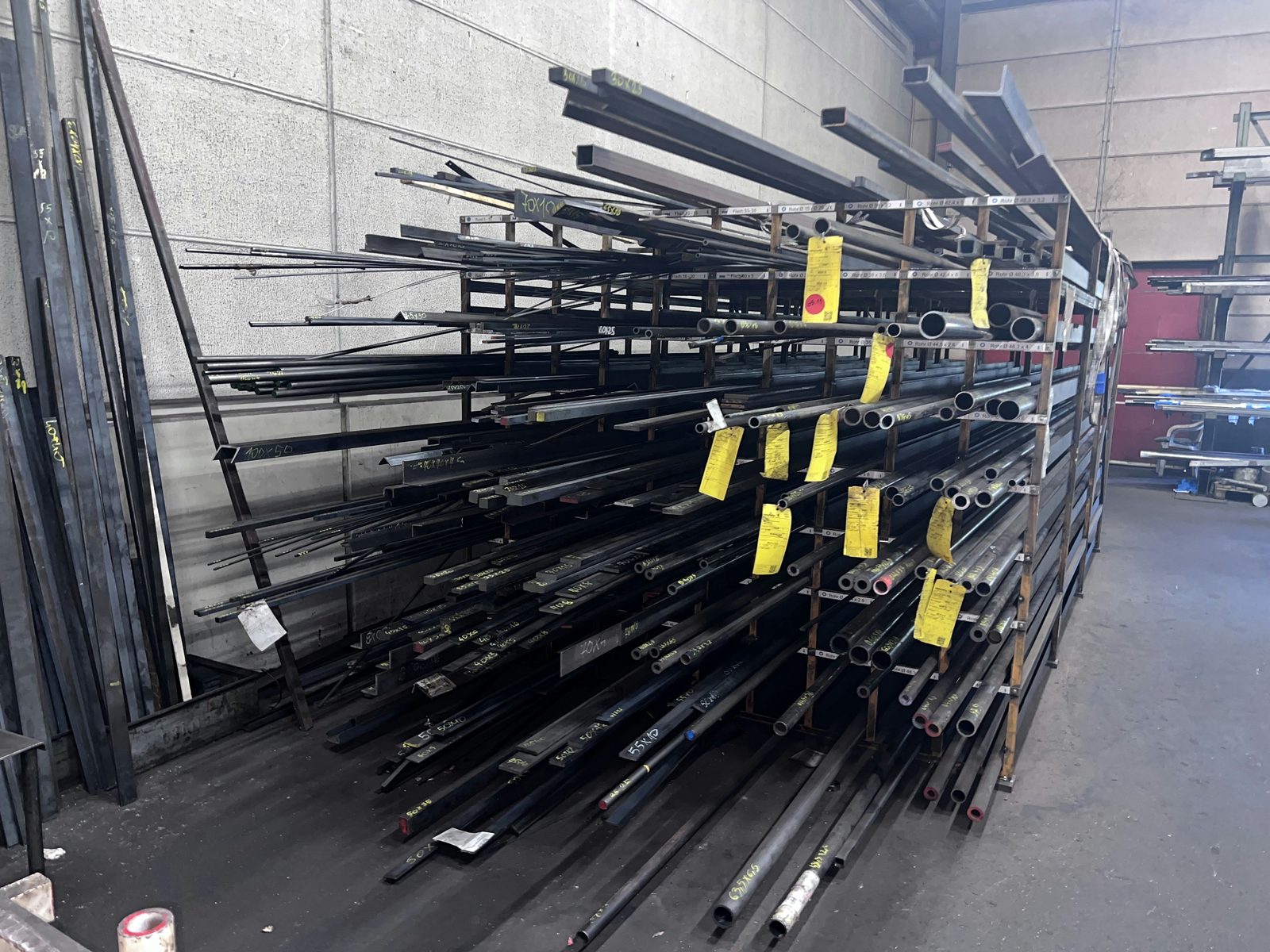

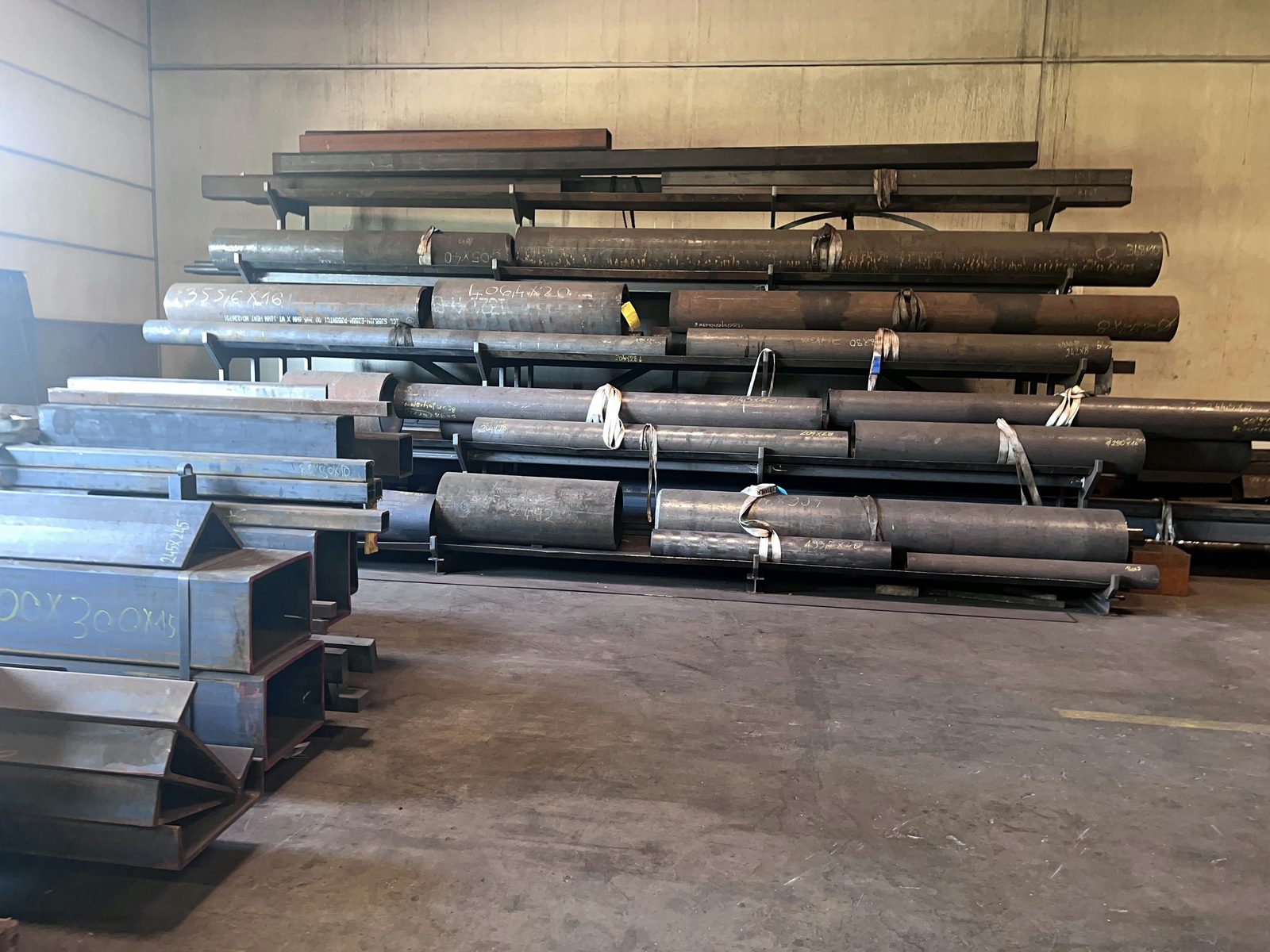

Vlastito skladište materijala obuhvaća nekoliko stotina tona čelika, sitnozrnatog konstrukcijskog čelika i nehrđajućeg čelika u različitim dimenzijama. Rezovi pilom izrađuju se na temelju crteža ili popisa mjera. Najmanje količine i velike serije podjednako se izrađuju.
Rezovi pilom od cijevi i profila izravno se stavljaju na raspolaganje kao odresci za zavarene sklopove, okvire i čelične konstrukcije.
Rezanje pilom odvija se prema dokumentiranim procesima kvalitete. Mjere reza i okomitost provjeravaju se kalibriranim mjernim sredstvima. Za serijske rezove dostupno je ispitivanje prvog uzorka s mjernim protokolom. Sljedivost materijala od skladišta do gotovog odreska potpuno je osigurana.
Zahvaljujući vlastitoj zalihi materijala rezovi pilom od cijevi, profila i okruglog čelika mogu se osigurati u kratkom roku. Materijal koji dostavlja kupac prima se i obrađuje na upit. Najmanje količine i pojedinačni rezovi podjednako se izrađuju – bez minimalnih količina ili ograničenja.
Rezovi pilom nakon predproizvodnje izravno se predaju susjednim proizvodnim područjima u Lorchu: zavarivanje, savijeni dijelovi i CNC obrada. Vanjska logistika između proizvodnih koraka otpada, što značajno smanjuje vremena protoka i ukupne troškove.
Kooperantska proizvodnja u području rezanja pilom odvija se prema DIN EN ISO 9001:2015. Sustav upravljanja kvalitetom i dokazi o materijalu osiguravaju zahtjeve zahtjevnih kupaca iz izrade vozila, postrojenja i dizalica.
Podaci o stroju
| Stroj | Okrugli materijal Ø | Pljosnati materijal | Kut rezanja |
|---|---|---|---|

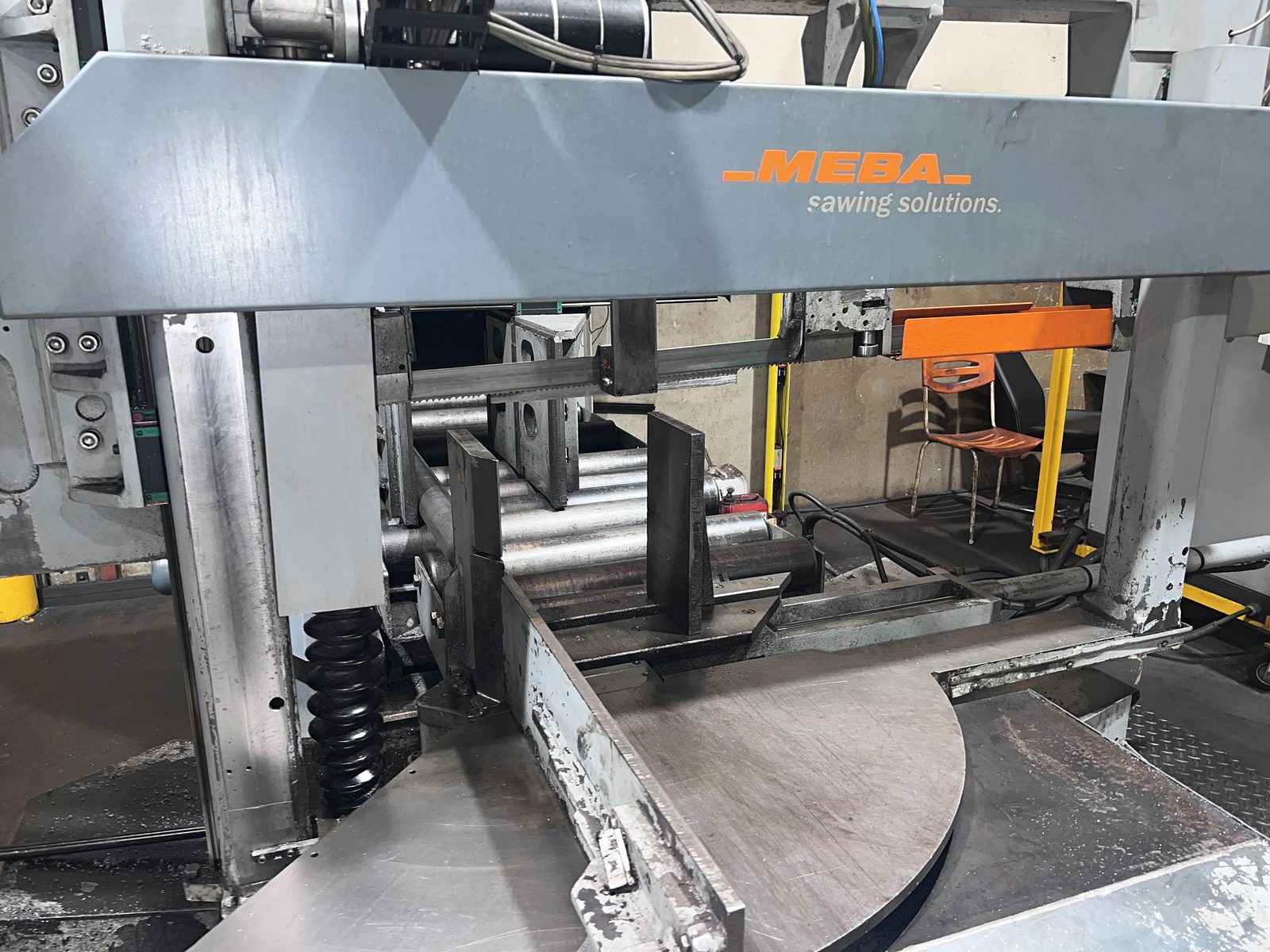

| MEBA DGA 400 · Tračna pila | Ø 406 mm | 700 × 400 mm | −45°…+60° |

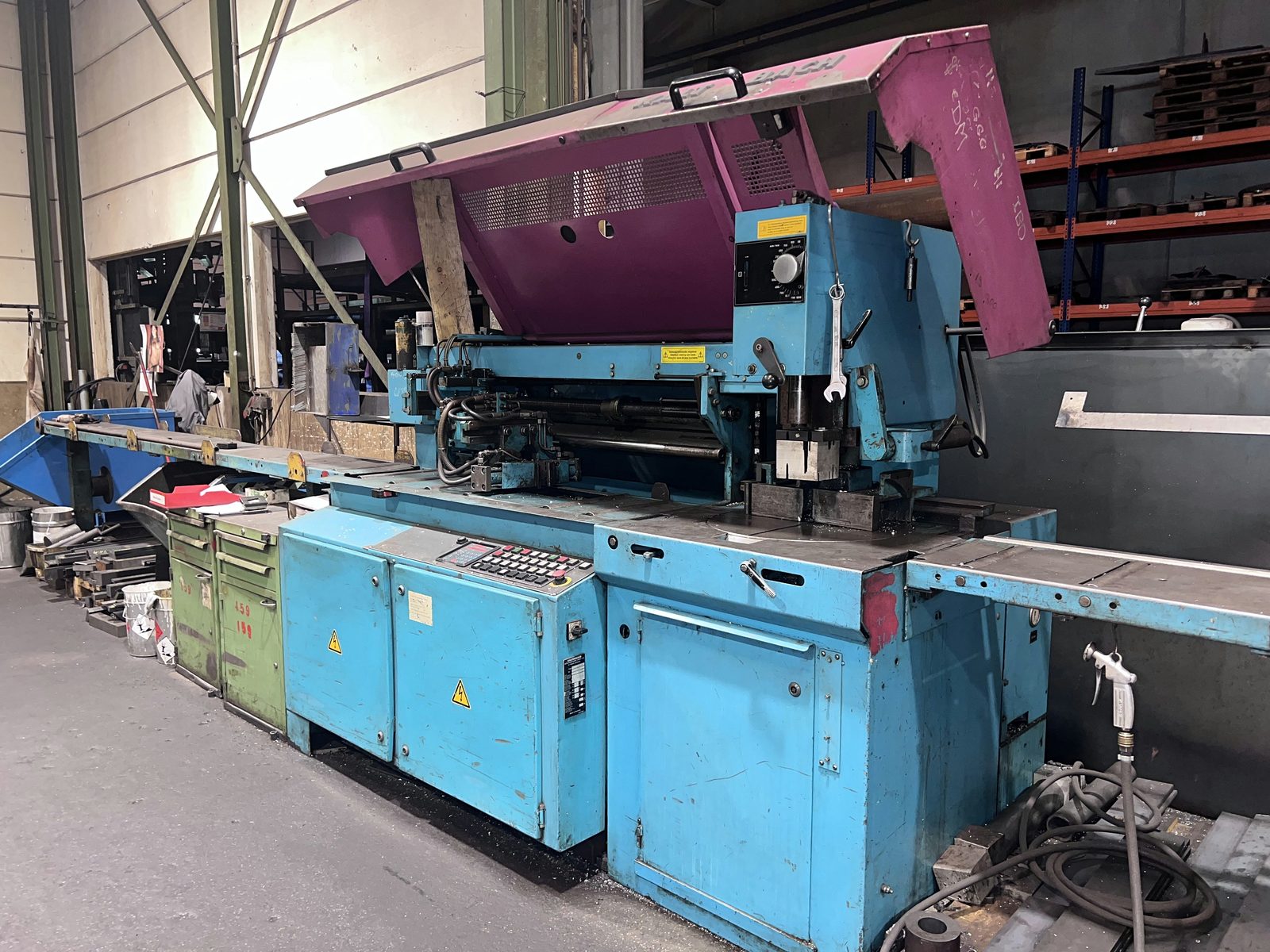

| Kaltenbach KKS 400EC · Kružna pila | Ø 130 mm | 300 × 40 mm | 0°…90° |

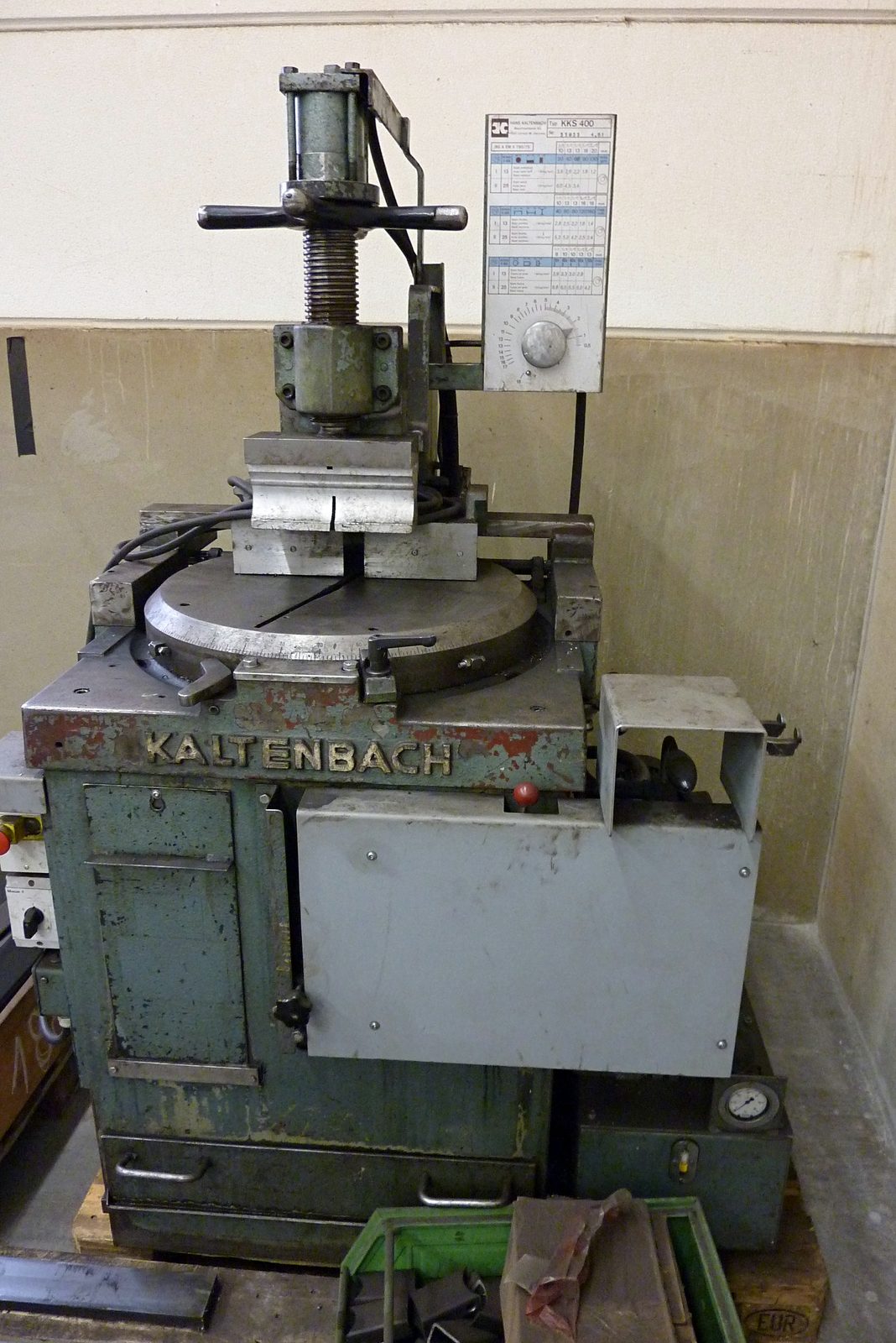

| Kaltenbach KKS 400H · Kružna pila | Ø 130 mm | 300 × 40 mm | 0°…90° |

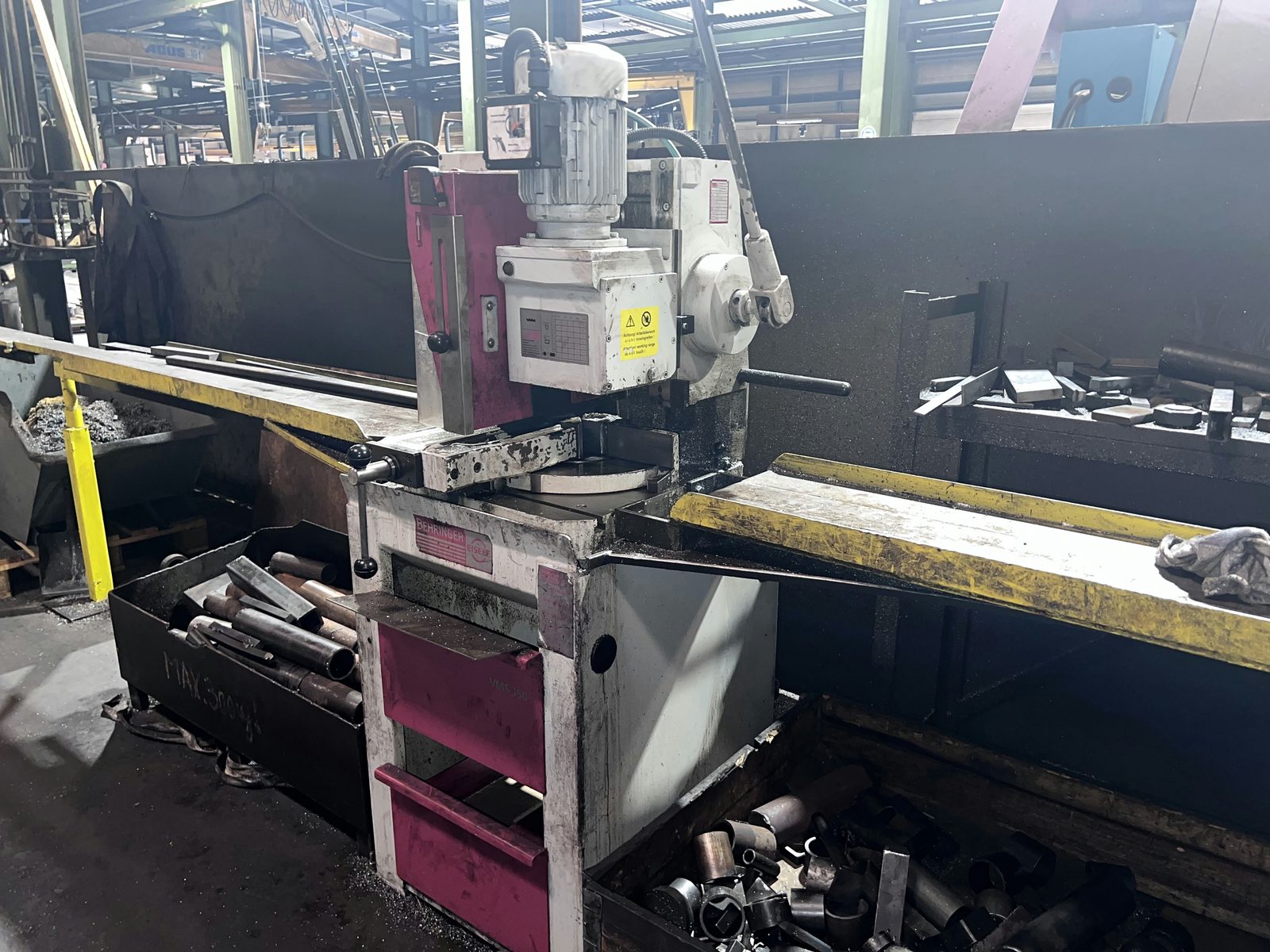

| Behringer VMS 350 · Kružna pila | Ø 102 mm | 170 × 100 mm | 0°…45° |
Materijali za rezanje pilom
Rezovi pilom izrađuju se od sljedećih materijala:
- Konstrukcijski čelik S235, S355 – okrugli, plosnati i profilni čelik, cijevi
- Sitnozrnati konstrukcijski čelik S460–S1100 – visokočvrsti profili i nosači
- Nehrđajući čelik 1.4301, 1.4571 – cijevi i okrugli čelik
- I-nosači: IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM
- U-profili: UPN, UNP, UPE – i kutni čelik (L profil)
- Okrugla cijev, kvadratna cijev (SHS), pravokutna cijev (RHS) i šuplji profili
- Plosnati, okrugli i četvrtasti čelik iz vlastitog skladišta
Na želju kupca materijal može i dostaviti kupac.
Tipične primjene kod rezanja pilom
Rezovi pilom cijevi i profila primjenjuju se za:
- Cijevne i profilne okvire za izradu vozila i postrojenja
- Nosače i potpornje za čelične konstrukcije i teške konstrukcije
- Okvire, prihvate i tuljke za zavarene sklopove
- Serijske rezove za ponavljajuće dijelove
- Predproizvodnu fazu za savijene i zaokretno savijene dijelove
Rezovi pilom mogu se izravno predati proizvodnji zavarenih sklopova i CNC obradi. Izravno predavanje bez vanjske logistike značajno smanjuje vremena pripreme i transportni napor. Automatska pila s funkcijom rezanja snopova osigurava ekonomične serijske rezove uz stalnu preciznost. Iz vlastitog skladišta materijala cijevi, profili, nosači i okrugli čelik u standardnim dimenzijama dostupni su u kratkom roku. Na rezove pilom izravno slijede zavarivanje, savijanje i CNC obrada – svi koraci u Lorchu iz jedne ruke. Dokumentacija kvalitete prema DIN EN ISO 9001:2015 s potpunom sljedivošću materijala je dostupna. Materijal koji dostavlja kupac prima se na upit. Kooperantska proizvodnja bez minimalnih količina za sve vrste rezova, od pojedinačnih dijelova do tekućih serija s ponavljajućim narudžbama iz skladišta materijala.
Rezanje pilom kod Bocka – vaše prednosti
Bock Maschinenbau nudi rezanje pilom kao integrirani korak kooperantske proizvodnje:
- Skladište materijala dostupno
- Čelik, sitnozrnati konstrukcijski čelik, nehrđajući čelik u standardnim dimenzijama izravno dostupni.
- Rezanje snopova
- Potpuno automatska pila za ekonomične serijske rezove.
- Bez minimalnih količina
- Najmanje količine i pojedinačni rezovi podjednako se izrađuju.
- Integrirani proces
- Izravno predavanje zavarenim sklopovima, savijenim dijelovima i CNC obradi.
- DIN EN ISO 9001:2015
- Sustav upravljanja kvalitetom s dokumentiranim vođenjem materijala.
Tvrtke za čelične konstrukcije, bravarije i trgovci metalom iz okruga Ostalbkreis, regije Stuttgart i regije DACH kod nas u Lorchu režu nosače, cijevi i profile po mjeri – sa skladišta, bez minimalne količine.
Česta pitanja o rezanju pilom
Do kojeg se presjeka pile cijevi, profili i okrugli materijal?
Tračna pila MEBA DGA 400 reže okrugli materijal do Ø 406 mm i plosnati materijal do 700 × 400 mm. Manji presjeci do Ø 130 mm i 300 × 40 mm dodatno se režu na kružnim pilama Kaltenbach KKS 400EC i KKS 400H.
Koji su kutovi kosog reza mogući pri rezanju pilom?
Kosi rez do 90°: kružne pile Kaltenbach KKS 400EC i KKS 400H zakreću se 0°…90°, tračna pila MEBA DGA 400 −45°…+60°, a Behringer VMS 350 0°…45°.
Koji se nosači, profili i cijevi režu na duljinu pri rezanju pilom?
Pri rezanju pilom na mjeru se režu I-nosači (IPE, IPN, IPB/HEB, IPBl/HEA, IPBv/HEM), U-profili (UPN, UNP, UPE), kutni čelik, okrugla cijev, kvadratna cijev (SHS), pravokutna cijev (RHS) i šuplji profili te plosnati, okrugli i četvrtasti čelik. Materijali su konstrukcijski čelik i sitnozrnati konstrukcijski čelik, a nehrđajući čelik u obliku cijevi i okruglog čelika.
Kako se serijski rezovi režu pilom i provjeravaju?
Serijski rezovi izrađuju se na potpuno automatskoj pili s rezanjem snopova. Mjere reza i okomitost provjeravaju se kalibriranim mjernim sredstvima; za serijske rezove dostupno je ispitivanje prvog uzorka s mjernim protokolom.
Izrađuju li se na piljenim nosačima i cijevima naknadno i usjeci ili konture?
Da. Debelostijeni profili i nosači najprije se rezanjem pilom pripremaju na duljinu, a zatim se konturiraju plinskim rezanjem – rezovima pod kutom, usjecima, sedlastim rezovima i konturnim rezovima do 50 mm debljine stijenke.
Kontakt
Upit za rezanje pilom
Pošaljite nam svoj popis mjera ili crtež s materijalom, dimenzijom i količinom. Izraditi ćemo ponudu iz tekućeg skladišta.
