Bušenje i rezanje navoja – ugovorna proizvodnja Lorch
Bušenje, upuštanje, razvrtavanje i izrada navoja na velikim dijelovima – promjer bušenja do Ø 90 mm, doseg do 3.000 mm, navoji od M2 do M60. Čelik, Hardox, nehrđajući čelik i sitnozrnati konstrukcijski čelik. Ugovorna proizvodnja na lokaciji Lorch, Baden-Württemberg.
Bušenje do Ø 90 mm
Bušenje, upuštanje i razvrtavanje u čeliku, nehrđajućem čeliku, abrazijski otpornom čeliku Hardox.
Navoji do M60
Strojno rezanje navoja od M2 do M60.
Doseg do 3.000 mm
Rasporedi provrta i duboko unutar velikih sklopova, bez prestezanja.
Visina obratka do 1.740 mm
Visoki, glomazni obratci bez prestezanja.
Izravna daljnja obrada
Zavarivanje, obrada, sačmarenje, lakiranje u kući.
Prema crtežu · ISO 9001
Dokumentirana kvaliteta, potpuna sljedivost materijala.
Bušenje i rezanje navoja – strojni kapacitet

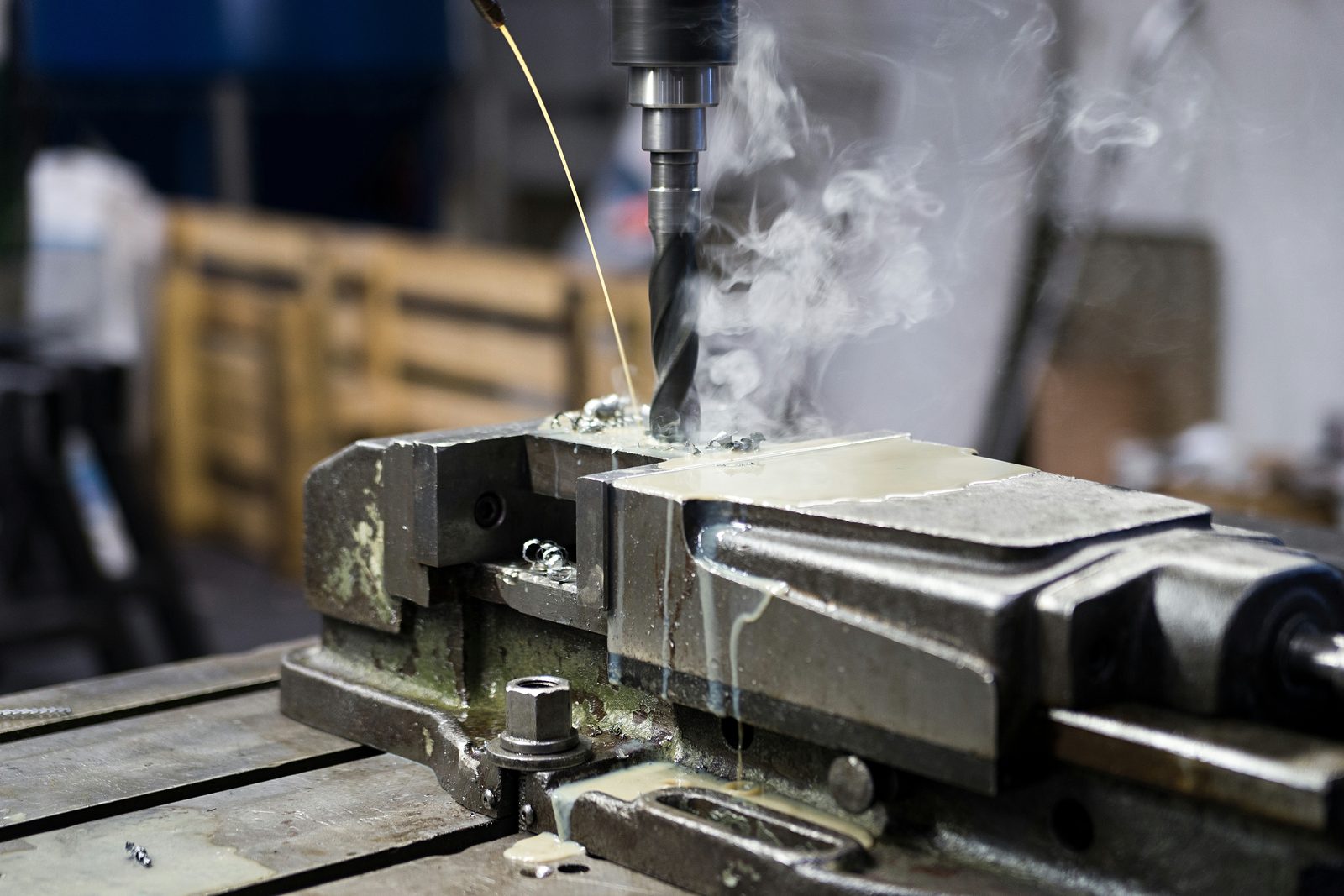

U tvrtki Bock buši se do Ø 90 mm – na tri teške radijalne bušilice sa slobodno zakretnom bušačkom rukom. Buši se, upušta i razvrtava u čeliku, abrazijski otpornom čeliku Hardox, nehrđajućem čeliku i sitnozrnatom konstrukcijskom čeliku. Zakretna ruka slobodno pozicionira vreteno iznad obratka – rasporedi provrta tako nastaju i duboko unutar velikih sklopova, bez prestezanja.
Navoje tvrtka Bock reže strojno do M60: Automat za rezanje navoja Gamor RHG-3BR svojom automatskom zakretnom rukom pokriva M2 do M48; veće navoje do M60 izrađuju radijalne bušilice. Doseg iznosi do 3.000 mm (Raboma 12UH 3000, do 1.605 mm između vretena i stola); za visoke obratke Invema FR 65 nudi do 1.740 mm uz doseg od 2.000 mm.
Radijalne bušilice nadopunjuju horizontalnu bušilicu-glodalicu i obradu velikih dijelova. Dok portalne glodalice i horizontalna bušilica-glodalica preuzimaju teške zadatke obrade odvajanjem, radijalne bušilice pokrivaju fleksibilne pojedinačne provrte, rasporede provrta i navoje na zavarenim sklopovima i velikim dijelovima. Kranski pogon 2×25 t osigurava rukovanje teškim sirovcima.
Izbušeni i navojima opremljeni dijelovi izravno se dalje obrađuju u kući – zavaruju, obrađuju, sačmare i lakiraju. Ugovorna proizvodnja odvija se prema DIN EN ISO 9001:2015 uz potpunu sljedivost materijala i dokumentirano osiguranje kvalitete.
Strojevi i dimenzije – na prvi pogled
Tri radijalne bušilice i jedan automat za rezanje navoja na lokaciji Lorch:
| Stroj | Doseg | Vreteno–stol | Bušenje Ø | Navoj |
|---|---|---|---|---|
| Raboma 12UH 3000 · Radijalna bušilica | 3.000 mm | do 1.605 mm | do Ø 90 mm | do M60 |
| Invema FR 65 · Radijalna bušilica | 2.000 mm | do 1.740 mm | do Ø 90 mm | do M60 |
| Kolb HK 80 · Radijalna bušilica | 1.600 mm | do 1.205 mm | do Ø 80 mm | do M52 |
| Gamor RHG-3BR · Stroj za urezivanje navoja | — | — | — | M2–M48 |
Automat za rezanje navoja Gamor RHG-3BR s automatskom zakretnom rukom za M2–M48; navoji do M60 na radijalnim bušilicama. Promjer bušenja, dubinu bušenja i veličinu navoja provjeravamo za svaki projekt posebno na temelju vašeg crteža – kod čelika Hardox, nehrđajućeg čelika i sitnozrnatog konstrukcijskog čelika uključujući prilagođene parametre rezanja.
Materijali za bušenje i rezanje navoja
Sljedeći materijali se buše i opremaju navojima:
- Konstrukcijski čelik S235, S355 – rasporedi provrta i navoji na čeličnim sklopovima
- Sitnozrnati konstrukcijski čelik S460–S1100 – visokočvrsti priključni i spojni elementi
- Hardox 400 / 500 – provrti u dijelovima za zaštitu od trošenja
- Nehrđajući čelik 1.4301, 1.4571 – bušenje i navoji u izradi posuda i aparata
- Posebni čelici prema nacrtu i specifikaciji kupca
Materijalni certifikati dostavljaju se na upit ili prema zahtjevu projekta.
Tipične primjene
Bušenje i rezanje navoja primjenjuju se za:
- Rasporede provrta i pričvrsne navoje na zavarenim velikim sklopovima
- Prirubničke, priključne i spojne provrte u izradi postrojenja i čeličnih konstrukcija
- Navoje od M2 do M60 za vijčane spojeve od finomehanike do velikih navoja
- Pojedinačne provrte i rasporede provrta na strojnim postoljima i okvirima
- Doradu i provrte na kupljenim ili od strane kupca dostavljenim dijelovima
Izbušeni i navojima opremljeni dijelovi izravno se u pogonu zavaruju, obrađuju i površinski obrađuju – bez vanjske logistike između koraka. Radijalne bušilice s dosegom do 3.000 mm postižu rasporede provrta i duboko unutar velikih sklopova, navoji od M2 do M60 izrađuju se procesno pouzdano. Bušenje, upuštanje, razvrtavanje i rezanje navoja odvijaju se u čeliku, abrazijski otpornom čeliku Hardox, nehrđajućem čeliku i sitnozrnatom konstrukcijskom čeliku, i kod visokočvrstih materijala s prilagođenim parametrima rezanja. Dokumentacija kvalitete i materijalni certifikati prema DIN EN ISO 9001:2015 dostupni su za sve vrste narudžbi. Ugovorna proizvodnja bez minimalnih količina za pojedinačne dijelove i male serije. Dijelovi koje dostavlja kupac na upit se buše i opremaju navojima. Kratak prijelaz na zavarivanje, obradu i površinsku obradu u istom pogonu.
Bušenje i rezanje navoja u tvrtki Bock – vaše prednosti
Bock Maschinenbau nudi bušenje i rezanje navoja kao integrirani dio ugovorne proizvodnje:
- Bušenje do Ø 90 mm
- Bušenje, upuštanje i razvrtavanje – najveći promjer bušenja na radijalnim bušilicama.
- Navoji do M60
- Strojno rezanje navoja od finomehanike do velikih navoja.
- Doseg do 3.000 mm
- Rasporedi provrta i duboko unutar velikih sklopova – bez prestezanja.
- Hardox i posebni čelici
- Otporni na trošenje i visokočvrsti čelici obrađuju se prilagođenim parametrima rezanja.
- Bez minimalnih količina
- Pojedinačni dijelovi, prototipovi i serijski dijelovi izrađuju se jednako.
- DIN EN ISO 9001:2015
- Sustav upravljanja kvalitetom s dokumentiranom sljedivošću materijala.
Tvrtke za strojogradnju i čelične konstrukcije iz okruga Ostalbkreis, regije Stuttgart i regije DACH nama prepuštaju bušenje, upuštanje i urezivanje navoja na velikim dijelovima – radijalno bušenje do 3.000 mm dosega u Lorchu.
Česta pitanja o bušenju i rezanju navoja
Do kojeg se promjera buši i do koje se veličine režu navoji?
Buši se do Ø 90 mm, uključujući upuštanje i razvrtavanje; navoji se strojno režu od M2 do M60. Automat za rezanje navoja Gamor RHG-3BR pokriva M2 do M48, a veće navoje do M60 izrađuju radijalne bušilice Raboma 12UH 3000 i Invema FR 65.
Koji doseg i koju visinu obratka postižu radijalne bušilice?
Raboma 12UH 3000 postiže doseg od 3.000 mm uz razmak vreteno–stol do 1.605 mm, a Invema FR 65 razmak vreteno–stol do 1.740 mm uz doseg od 2.000 mm. Slobodno zakretna bušaća ruka pozicionira vreteno iznad obratka, tako da rasporedi provrta nastaju i duboko unutar velikopovršinskih dijelova bez prestezanja.
Prema čemu se odlučuje buši li se na radijalnoj bušilici ili na horizontalnoj bušilici-glodalici?
Portalne glodalice i horizontalna bušilica-glodalica preuzimaju teške zadatke obrade odvajanjem čestica; radijalne bušilice pokrivaju fleksibilne pojedinačne provrte, rasporede provrta i navoje na zavarenim sklopovima i velikim dijelovima. Promjer bušenja, dubina bušenja i veličina navoja provjeravaju se za svaki projekt na temelju crteža.
Mogu li se Hardox, nehrđajući čelik i sitnozrnati konstrukcijski čelik bušiti i opremati navojima?
Da. Bušenje, upuštanje, razvrtavanje i rezanje navoja izvode se u čeliku, čeliku Hardox, nehrđajućem čeliku i sitnozrnatom konstrukcijskom čeliku; čelici otporni na trošenje i visokočvrsti čelici obrađuju se prilagođenim parametrima rezanja.
Buše li se i opremaju navojima dijelovi koje dostavlja kupac?
Da. Dijelovi koje dostavlja kupac na upit se buše i opremaju navojima, jednako kao i dorada i provrti na kupljenim dijelovima, od pojedinačnog dijela do serije.
Kontakt
Zatražite ponudu za bušenje i rezanje navoja
Pošaljite nam svoj crtež s rasporedom provrta, promjerima, veličinama navoja i materijalom. Provjeravamo izvedivost i izrađujemo ponudu.
