Vrlo dugo i dimenzijski točno
X radni hod 26.000 mm — obrada po cijeloj duljini dijela u jednom stezanju.
Zayer Thera W 26000 · Portalna glodalica
npr. nosači žmurja i komponente šipki u prekomjernoj duljini
Specijalno temeljenje i bušenje: dijelovi prema vašem crtežu
Kao dobavljač za specijalno temeljenje izrađujemo zavarene i mehanički obrađene dijelove za bušaću i zabijačku tehniku — Kelly šipke, bušaće šipke, jarbole, bušaće alate i komponente zabijača, izrađene prema vašem crtežu i prema DIN EN 1090-2 EXC3 u Lorchu kraj Stuttgarta.
Kompletna bušaća tehnika
Kelly šipke, bušaće šipke, bušaći alati i komponente bušaćih cijevi za rotacijske i udarne postupke bušenja.
Površina u kući
Pjeskarenje i industrijsko lakiranje u istom pogonu — dijelovi napuštaju proizvodnju premazani i spremni za ugradnju.
do 26 m duljine dijela
Duge komponente šipki i nosača mehanički se obrađuju u jednom stezanju.
do 50 t pojedinačne mase
Teški dijelovi zabijača i okvira — sigurno rukovanje sustavom dizalica 2×25 t.
EN 1090-2 EXC3
Nosivi zavari prema najvišoj u praksi certificiranoj klasi izvedbe, uz EN ISO 3834-2.
Ispitivanje u kući
VT, PT i MT od vlastitog ispitnog osoblja s razinom 2 prema DIN EN ISO 9712 — izravno u proizvodnji; UT u našem pogonu od strane našeg kooperacijskog partnera.
Vaš dobavljač za specijalno temeljenje
Kao dobavljač za specijalno temeljenje izrađujemo prema crtežu — od pojedinačnog dijela do ponavljajuće male serije. Dijelovi za bušaću i zabijačku tehniku izloženi su kombiniranom opterećenju: Kelly šipke i bušaće šipke prenose okretni moment i posmičnu silu dok tlo, šljunak i stijena djeluju na alat. Koji to materijal mora nositi, određuje vaša konstrukcija — u praksi je to pretežno konstrukcijski čelik. Od nas dolazi izrada: dimenzijska točnost po cijeloj duljini dijela, dokumentirani zavari i ponovljiva kvaliteta.
Dijelovi zabijača i nosive okvirne komponente moraju trajno preuzimati udarna i vibracijska opterećenja. Takve sklopove zavarujemo kao certificirani specijalizirani zavarivački pogon prema DIN EN 1090-2 EXC3 i EN ISO 3834-2 — s dokumentiranim zavarima i potpunom sljedivošću materijala prema EN 10204.
Od autogenog rezanja preko zavarivanja do CNC obrade velikih dijelova, pjeskarenja i industrijskog lakiranja sve nastaje pod jednim krovom u Lorchu kraj Stuttgarta. To skraćuje rokove izrade, izbjegava vanjsku logistiku između proizvodnih koraka i drži odgovornost za rok i kvalitetu na jednom mjestu.
Tipični dijelovi za specijalno temeljenje
Izrađujemo prema crtežu i specifikaciji kupca — zavareno, mehanički obrađeno i dokumentirano:
- Kelly šipke — teleskopske pogonske šipke za rotacijske bušilice, izrađene za visoka torzijska i posmična opterećenja
- Jarboli, bušaći jarboli i krakovi — dugi zavareni sklopovi jarbola i segmenti jarbola za zabijače i rotacijske bušilice, obrađeni po cijeloj duljini u jednom stezanju
- Bušaće šipke i komponente bušaćih cijevi — zavarene i obrađene komponente za sustave bušenja i zacjevljenja
- Bušaći alati — zavarena i mehanički obrađena tijela alata za rotacijske i udarne postupke bušenja
- Dijelovi zabijača — nosive okvirne komponente za udarno i vibracijsko trajno opterećenje
- Nosači žmurja i elementi grabilica — teški profili i sklopovi, izrezani i obrađeni do stanja spremnog za ugradnju

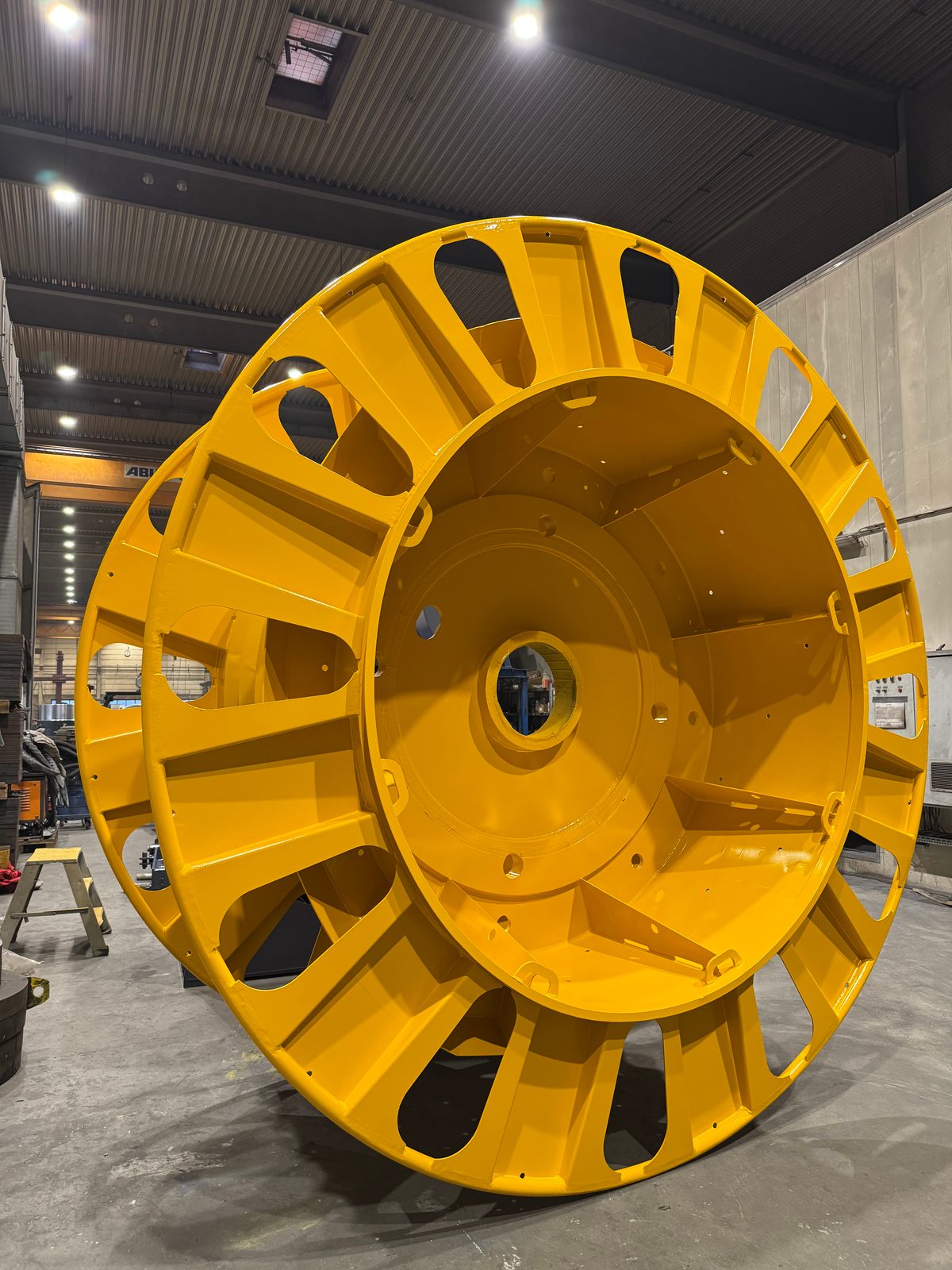

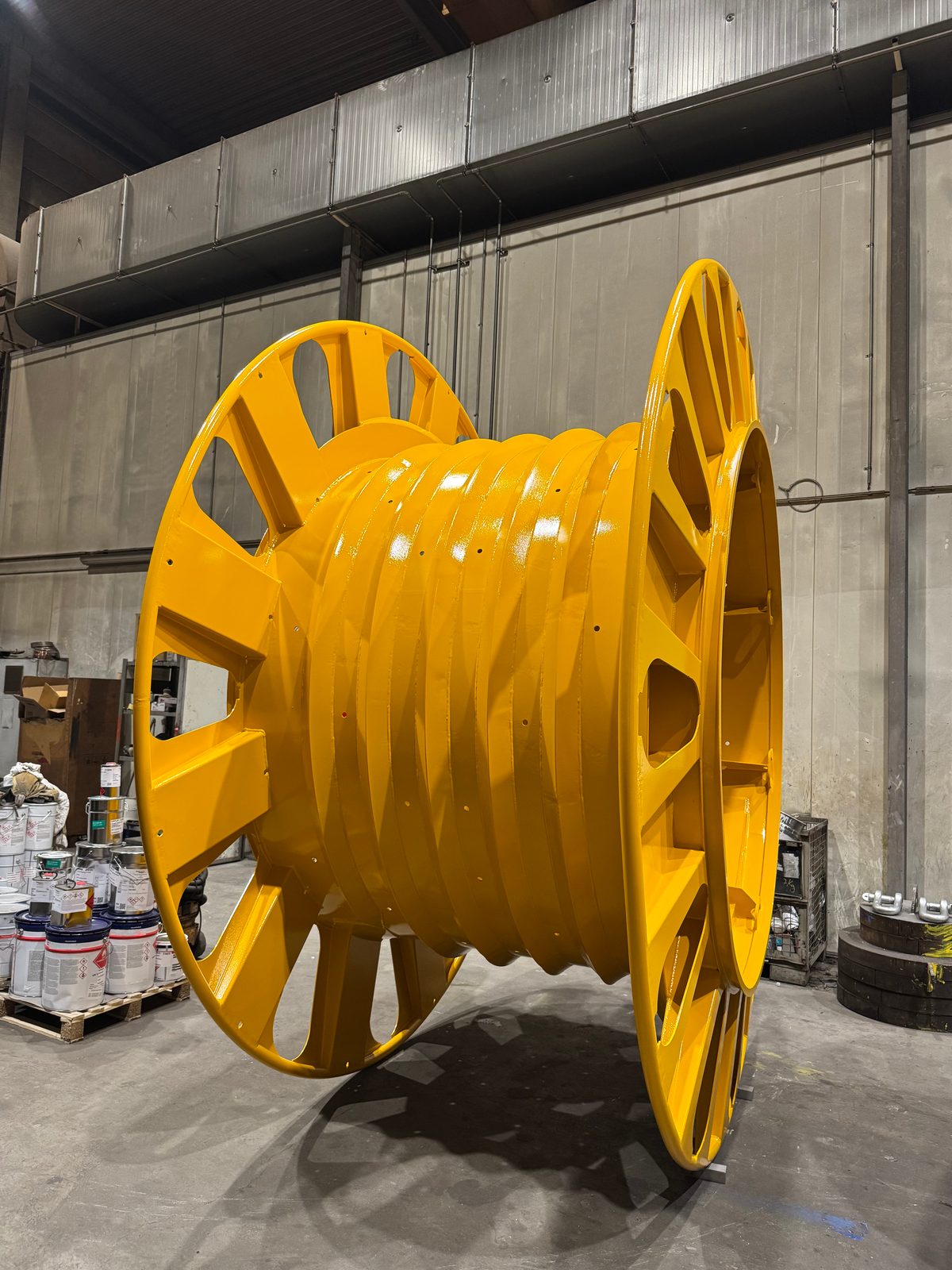

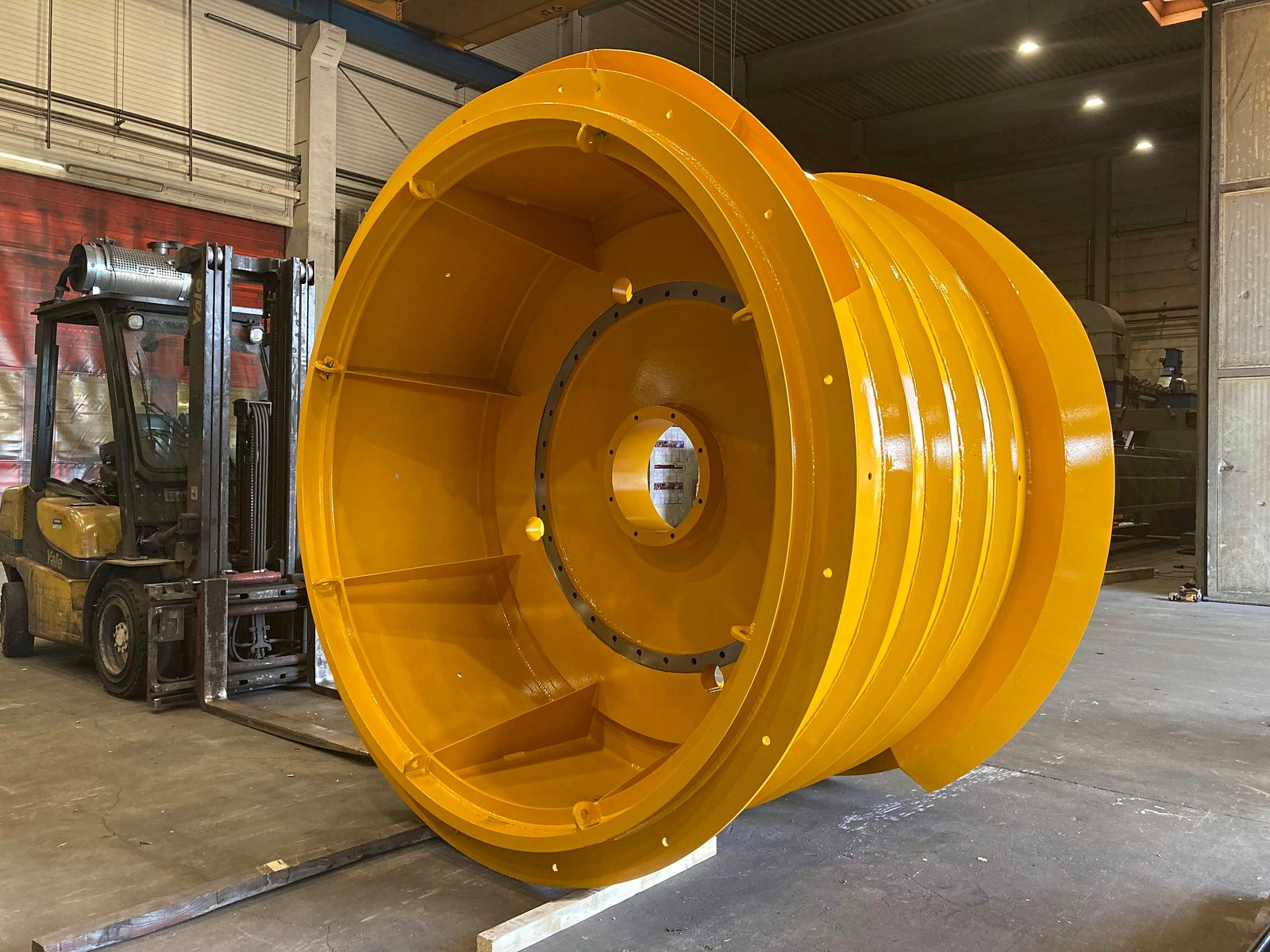

- Bubnjevi za crijevo — za vođenje hidrauličkih i ispirnih crijeva na bušaćim uređajima
Ostale dijelove prema crtežu na upit — od pojedinačnog komada do male serije, bez minimalne veličine serije.
Specijalno temeljenje i bušenje
Bušaće šipke i sklopovi jarbola — obrađeni po cijeloj duljini u jednom stezanju.
Materijali: ono što zadaje vaša konstrukcija
Najveći dio dijelova koje izrađujemo za specijalno temeljenje nastaje od konstrukcijskog čelika S235 i S355. Visokočvrste sitnozrnate čelike i kvalitete otporne na trošenje obrađujemo jednako — onda kada ih konstrukcija zadaje.
Sve kvalitete isporučujemo s tvorničkim certifikatom 3.1 prema EN 10204 — iz vlastitog skladišta s preko 40 kvaliteta materijala, izrezane na uređajima za autogeno rezanje s površinom stola 20×3,5 m do 200 mm debljine materijala.
Obrađeni materijali u pregledu
Dugi dijelovi · jedno stezanje
Mehanička obrada do 26 m duljine dijela
Komponente Kelly šipki, bušaće šipke i nosači žmurja su dugi — i traže dimenzijsku točnost po cijeloj duljini. Na dva Zayer portalna glodaća centra obrađujemo dijelove do 26 m u jednom stezanju; zakretna glodaća glava od 30° doseže više razina obrade bez prestezanja.
Spojne i funkcijske površine
Zakretna glodaća glava od 30° za dosjedne površine i rasporede provrta u više razina bez prestezanja.
Zayer Thera W 16000 · Portalna glodalica
npr. spojne i vijčane površine na okvirima zabijača
Materijal prema vašoj zadanoj vrijednosti
Konstrukcijski čelik jednako kao i višečvrste kvalitete — rezano, zavareno i obrađeno u istom pogonu.
Zayer Thera W 26000 · Portalna glodalica
npr. bušaći alati s obrađenim funkcijskim površinama
Kvaliteta i ispitivanje za bušaću i zabijačku tehniku
Nosive zavarene konstrukcije za specijalno temeljenje zavarujemo prema DIN EN 1090-2 EXC3 — najvišoj u praksi certificiranoj klasi izvedbe — i EN ISO 3834-2. Svaka šarža ostaje sljediva preko oznake materijala prema EN 10204; za prežigosavanje ovlašteni smo od GSI SLV München.
Ispitivanje bez razaranja u kući
Udarno i abrazivno opterećeni dijelovi traže dokazivo besprijekorne zavare. Zato ispitujemo ondje gdje se proizvodi — bez vanjskih čekanja.
- Vizualno ispitivanje (VT), ispitivanje penetrantima (PT) i ispitivanje magnetskim česticama (MT) provodi vlastito ispitno osoblje s razinom 2 prema DIN EN ISO 9712 — izravno u proizvodnji u Lorchu.
- Ultrazvučno ispitivanje (UT) prema projektu provodi u našem pogonu certificirano ispitno osoblje našeg kooperacijskog partnera. Ispitivanja materijala poput vlačnog pokusa i udarnog pokusa žilavosti po potrebi provodimo preko vanjskog ispitnog laboratorija — ovisno o normi i preuzimnoj specifikaciji.
Opseg ispitivanja i dokumentacije usklađujemo za pojedini projekt prema crtežu, normi i specifikaciji kupca — od tvorničkog certifikata 3.1 do certificirane potvrde o prežigosavanju.
Zašto Bock kao dobavljač u specijalnom temeljenju
- Od serije 1
- Pojedinačni dio, rezervni dio ili ponavljajuća mala serija — bez minimalne veličine serije, izrađeno prema vašem crtežu.
- Teško i dugo
- Dijelovi do 50 t pojedinačne mase i 26 m duljine — sigurno rukovanje sustavom dizalica 2×25 t.
- Certificirano i sljedivo
- DIN EN 1090-2 EXC3, EN ISO 3834-2 i tvornički certifikat 3.1 prema EN 10204 — prežigosavanje uz ovlaštenje GSI SLV München.
- Sve iz jedne ruke
- Autogeno rezanje, zavarivanje, obrada odvajanjem čestica, pjeskarenje i industrijsko lakiranje u istom pogonu — bez vanjske logistike između koraka.
- Od 1963.
- 63 godina proizvodnog iskustva, 100+ stručnjaka i 14.000 m² proizvodne površine u Lorchu kraj Stuttgarta.
Česta pitanja — specijalno temeljenje i bušenje
Izrađuje li Bock Kelly šipke i bušaće šipke prema crtežu?
Da. Kelly šipke, bušaće šipke, bušaće alate i ostale dijelove bušaće tehnike izrađujemo prema vašem crtežu i u zadanom materijalu — zavarene prema DIN EN 1090-2 EXC3 i mehanički obrađene do 26 m duljine dijela. Kao kooperantski proizvođač radimo isključivo prema specifikaciji kupca, od pojedinačnog dijela do male serije.
Izrađuje li Bock jarbole, bušaće jarbole i krakove za zabijače i bušilice?
Da. Sklopovi jarbola za zabijače i rotacijske bušilice dio su naše osnovne djelatnosti — jarboli i vodilice, bušaći jarboli i segmenti jarbola te teleskopske i krakovne strukture. Izrađuje se prema vašem crtežu: zavareno prema DIN EN 1090-2 EXC3, mehanički obrađeno do 26 m duljine dijela u jednom stezanju i do 50 t pojedinačne mase. Na želju uključujući pjeskarenje, industrijsko lakiranje i tvornički certifikat 3.1 prema EN 10204.
Koji se materijali primjenjuju u specijalnom temeljenju?
Pretežno konstrukcijski čelik S235 i S355. Visokočvrste sitnozrnate čelike ili kvalitete otporne na trošenje obrađujemo kada ih vaša konstrukcija zadaje. Isporučuje se iz vlastitog skladišta s preko 40 kvaliteta materijala — svaka s tvorničkim certifikatom 3.1 prema EN 10204.
Do koje veličine i mase se izrađuje?
Do 50 t pojedinačne mase i 26 m duljine dijela. Sustav dizalica 2×25 t omogućuje sigurno postavljanje i okretanje teških sirovaca; dugi se dijelovi obrađuju na portalnim glodaćim centrima u jednom stezanju.
Kako se ispituju i dokumentiraju zavari na dijelovima bušaće tehnike?
Nosive zavare izvodimo prema zahtjevima EXC3; ispituje se u kući vizualnim ispitivanjem, ispitivanjem penetrantima i ispitivanjem magnetskim česticama od vlastitog osoblja razine 2 prema DIN EN ISO 9712; ultrazvučno ispitivanje provodi u našem pogonu naš kooperacijski partner. Na želju dokumentiramo tvorničkim certifikatom 3.1 i potvrdom o prežigosavanju prema EN 10204.
Popravlja li Bock i istrošene bušaće alate i sklopove?
Da. Istrošene, napuknute ili oštećene čelične sklopove popravljamo do 50 t pojedinačne mase — popravak zavarivanjem, navarivanje i tvrdo navarivanje, naknadna obrada odvajanjem čestica te pjeskarenje i lakiranje, i za proizvode drugih proizvođača.
Gdje Bock proizvodi kao dobavljač za specijalno temeljenje i koje područje opskrbljuje?
Proizvodi se u cijelosti u pogonu Lorch kraj Stuttgarta — rezanje, zavarivanje, obrada odvajanjem čestica i površina pod jednim krovom. Opskrbljuju se kupci u južnoj Njemačkoj i na cijelom DACH području.
Tražite dijelove za specijalno temeljenje?
Pošaljite nam svoje crteže — provjeravamo izvedivost izrade, razjašnjavamo otvorena pitanja o materijalu i tolerancijama te izrađujemo neobvezujuću ponudu.
Certificirano prema DIN EN 1090-2 EXC3 · tvornički certifikat 3.1 prema EN 10204.
