Kao kooperantski proizvođač čeličnih konstrukcija opskrbljujemo proizvođače dizalica nosivim konstrukcijama za teške terete — mostovima dizalica, nosačima, traverzama, voznim mačkama i bubnjevima za uže do 50 t pojedinačne mase i 26 m duljine, EPP zavarenima i mehanički gotovo obrađenima prema DIN EN 1090-2 EXC3 u Lorchu kraj Stuttgarta.
Teški dijelovi dizalica do 50 t pojedinačne mase i 26 m duljine — sigurno rukovanje sustavom dizalica 25 t.
Nosivi mostovi dizalica, nosači i traverze od S355 i visokočvrstog sitnozrnatog konstrukcijskog čelika do S1100.
Duge nosive uzdužne zavare izvodimo postupkom pod praškom — ujednačeno, dokumentirano i sa smanjenim zaostalim naprezanjima.
Tijela bubnjeva za vođenje užeta i crijeva — karuselsko tokarenje do Ø 4.800 mm promjera u vlastitoj kući.
Rešetkaste konstrukcije i komponente krakova za mobilne i portalne dizalice — zavarene i višestrano obrađene.
Nosive zavarene konstrukcije prema EXC3, najvišoj u praksi certificiranoj klasi izvedbe — uz EN ISO 3834-2.
Čelične konstrukcije za dizalice moraju više od samog nošenja: mostovi i nosači dizalica stalno su izloženi promjenjivim opterećenjima, svaki je zavar izveden za dinamičku izdržljivost, svaki raspored provrta mora točno odgovarati preko velikih duljina. Kao certificirani specijalizirani zavarivački pogon izrađujemo nosive dijelove dizalica prema vašem crtežu — s obzirom na nosivost, dimenzijsku točnost i ponovljivost, u seriji kao i u pojedinačnom komadu.
Duge nosive zavare na nosačima i mostovima dizalica izvodimo postupkom EPP: visok učinak taljenja, ujednačen izgled zavara i potpuna dokumentacija po cijeloj duljini dijela. Nakon toga konstrukcije ravnamo te obrađujemo rasporede provrta, spojne i funkcijske površine na našim portalnim glodalicama do 26 m.
Od autogenog rezanja preko zavarivanja i CNC obrade do pjeskarenja i industrijskog lakiranja sve nastaje pod jednim krovom u Lorchu kraj Stuttgarta. To skraćuje rokove izrade, izbjegava rizike transporta kod dijelova za teške terete i osigurava potpunu sljedivost materijala prema EN 10204.
Ako je vaš dio unutar tih granica, izrađujemo ga u cijelosti kod nas — od EPP zavarenog nosača dizalice do tokarenog bubnja za uže, spremnog za montažu i zaštićenog od korozije iz pogona u Lorchu.
Prema crtežu i specifikaciji kupca izrađujemo među ostalim:
Nosive mosne konstrukcije za mosne i portalne dizalice — EPP zavarene, poravnane i pripremljene za montažu.

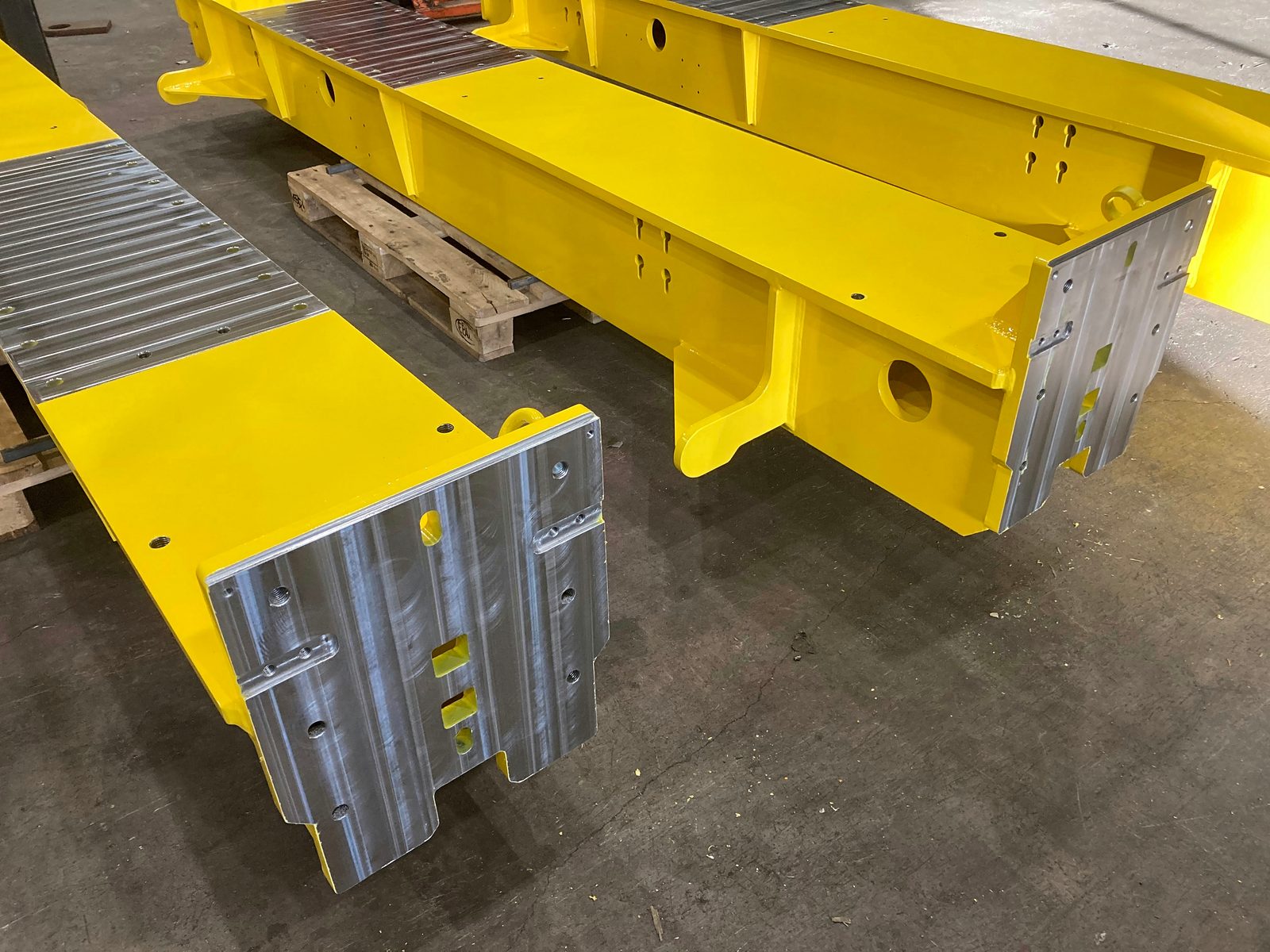

Nosivi elementi za teške terete od S355 i sitnozrnatog konstrukcijskog čelika — zavareni, poravnani i s točnim rasporedom provrta.
Okviri za dizna i vozna postrojenja kao zavareni sklopovi spremni za ugradnju s mehanički obrađenim funkcijskim površinama.
Tokarena i zavarena tijela bubnjeva za vođenje užeta i crijeva — karuselsko tokarenje do Ø 4.800 mm.
Rešetkaste konstrukcije i komponente krakova za mobilne dizalice — zavarene i mehanički obrađene na centrima za velike dijelove.
Ostale dijelove dizalica izrađujemo prema crtežu — jednostavno nam pošaljite svoju dokumentaciju.
Za izradu dizalica pretežno obrađujemo konstrukcijski čelik S235/S355 i visokočvrsti sitnozrnati konstrukcijski čelik do S1100 — iz zaliha od preko 40 kvaliteta materijala, s tvorničkim certifikatom 3.1 prema EN 10204, iz vlastitog skladišta i u odgovarajućem rezanom obliku.
Duge nosače dizalica zavarujemo postupkom EPP, ravnamo ih i zatim obrađujemo rasporede provrta, spojne i funkcijske površine na našim portalnim glodalicama do 26 m duljine — zavarivanje i obrada odvajanjem čestica nadovezuju se bez gubitaka na sučeljima.
Na kraju dolazi površina: pjeskarenje i industrijsko lakiranje prema EN ISO 12944 u vlastitoj kući, kako bi nosivi dijelovi dizalica na montažu stigli zaštićeni od korozije.
Materijali u pregledu
Nosači i mostovi dizalica žive od kvalitete svojih uzdužnih zavara. Zato se oslanjamo na uređaje za zavarivanje pod praškom — a zavare zatim ispitujemo u vlastitoj kući.
Duge uzdužne zavare na nosačima dizalica
Zavarivanje pod praškom s visokim učinkom taljenja — ujednačen, ponovljiv izgled zavara po cijeloj duljini dijela.
Zavari struka i pojasa na nosačima za teške terete
Debeli presjeci od sitnozrnatog konstrukcijskog čelika
Višeslojni EPP zavari u sitnozrnatom konstrukcijskom čeliku do S1100 — s usklađenim redoslijedom zavarivanja protiv izobličenja.
Pojasni limovi na traverzama
Dokaziva kvaliteta zavara za EXC3
Zavareno prema EN ISO 3834-2, ispitano s MT od vlastitih ispitivača razine 2 u kući i s UT u našem pogonu od strane našeg kooperacijskog partnera — uključujući dokumentaciju za vaše dokazivanje.
Nosivi sučeoni i kutni zavari
Nakon zavarivanja i mehaničke obrade nosive dijelove dizalica štitimo od korozije u vlastitoj kući:
Pjeskarenje i premazivanje prema EN ISO 12944 u vlastitoj kabini za lakiranje — pouzdana zaštita od korozije za nosive dijelove dizalica.
Saznajte više
Pjeskareni i lakirani, nosivi dijelovi dizalica stižu spremni za montažu i zaštićeni od korozije iz pogona u Lorchu.
Saznajte višeNosač dizalice prolazi kroz mnogo koraka — rezanje, EPP zavarivanje, ravnanje, obradu odvajanjem čestica, ispitivanje, pjeskarenje, lakiranje. Raspodijeljeno na više pogona to stoji vremena, sljedivosti i jasne odgovornosti na svakom sučelju. Kod nas sve ostaje pod jednim krovom.
| Korak u izradi dizalice | Raspodijeljena vanjska nabava | Bock — sve u kući Jedan kontakt Preporučeno |
|---|---|---|
| Duge nosive uzdužne zavare | Vanjski zavarivački pogon | EPP zavarivanje prema EN ISO 3834-2 |
| Tokarenje bubnjeva za uže i prstenova | Angažirati tokarsku radionicu | Karuselsko tokarenje do Ø 4.800 mm |
| Ispitivanje zavara za EXC3 | Vanjski ispitni institut | Ispitivanje bez razaranja razine 2 (VT/PT/MT) u kući, UT preko našeg kooperacijskog partnera |
| Gotova obrada nosača | Vanjska obrada odvajanjem čestica | Portalno glodanje do 26 m |
| Zaštita od korozije | Vanjska lakirnica | Pjeskarenje + lakiranje EN ISO 12944 |
| Rukovanje teškim teretom i utovar | Špediterska logistika | 25 t + viličar za teške terete |
Nosive dijelove dizalica izrađujemo prema DIN EN 1090-2 EXC3 — najvišoj u praksi certificiranoj klasi izvedbe — i zavarujemo prema EN ISO 3834-2 sa sveobuhvatnim zahtjevima kvalitete. Svaka šarža ostaje potpuno sljediva preko oznake materijala prema EN 10204.
Dinamički opterećeni zavari traže pouzdan ispitni dokaz:
Opseg ispitivanja i dokumentaciju usklađujemo s vašom specifikacijom — od protokola zavarivanja do tvorničkog certifikata 3.1.
Da. Mostove dizalica, nosače dizalica, vozne mačke i traverze izrađujemo prema vašem crtežu od S355 i visokočvrstog sitnozrnatog konstrukcijskog čelika — zavarene i mehanički obrađene prema DIN EN 1090-2 EXC3, najvišoj u praksi certificiranoj klasi izvedbe.
Do 50 t pojedinačne mase i 26 m duljine dijela. Rukovanje preuzima naš sustav dizalica 25 t; mehanička obrada odvija se na portalnim glodalicama istog formata.
Pretežno konstrukcijski čelik S355 i visokočvrsti sitnozrnati konstrukcijski čelik do S1100 — s tvorničkim certifikatom 3.1 prema EN 10204 iz vlastitog skladišta, u autogenom rezanju do 200 mm debljine lima.
Vizualnim ispitivanjem, ispitivanjem penetrantima i ispitivanjem magnetskim česticama (VT/PT/MT) od vlastitih ispitivača razine 2 prema DIN EN ISO 9712 u vlastitoj kući; ultrazvučno ispitivanje (UT) provodi u našem pogonu naš kooperacijski partner — dokumentirano za vaše dokazivanje EXC3.
Da. Od pojedinačne komponente do zavarenog sklopa spremnog za ugradnju izrađujemo nosače dizalica, vozne mačke, okvire mačaka i traverze — zavarene, poravnane, mehanički obrađene te na želju pjeskarene i lakirane.
Da. Tijela bubnjeva za vođenje užeta i crijeva te velike prstenove tokarimo na našem karuselu do Ø 4.800 mm promjera i zavarujemo ih u gotov sklop — tokarenje i zavarivanje nadovezuju se bez vanjske nabave.
Da. Proizvodi se u Lorchu kraj Stuttgarta; opskrbljujemo proizvođače dizalica i postrojenja u cijeloj Njemačkoj i na DACH području. Utovar teških dijelova preuzimaju sustav dizalica i viličari za teške terete do 16 t.
Pošaljite nam svoje crteže za mostove dizalica, nosače, traverze ili bubnjeve za uže — provjeravamo izvedivost, dostupnost materijala i rok te izrađujemo neobvezujuću ponudu.
Certificirano prema DIN EN 1090-2 EXC3 · tvornički certifikat 3.1 prema EN 10204.
