Autogénne rezanie plameňom do 200 mm – zákazková výroba Lorch
Ekonomické autogénne rezanie konštrukčnej, jemnozrnnej a oteruvzdornej ocele od 25 do 200 mm – s automatickým skosením, bez minimálneho množstva a priamym odovzdaním do zvárania, tryskania alebo lakovania. Zákazková výroba v Lorchi, Nemecko.
Formát 20 000 × 3 500 mm
CNC autogénne rezanie na maximálnom formáte – veľké konštrukčné dosky v jednom prechode.
Do 200 mm hrúbky
Ekonomické pre hrubé plechy, kde laser alebo plazma dosahujú svoje hranice.
Rez so skosením ±45°
Automatická príprava zvarového spoja – eliminuje sekundárne operácie priamo pri rezaní.
Konštrukčná · Jemnozrnná · Oteruvzdorná
Konštrukčná oceľ S235/S355, jemnozrnná do S1100 a oteruvzdorné ocele – do hrúbky 200 mm.
Priame ďalšie spracovanie
Zváranie, CNC obrábanie, tryskanie a lakovanie bez externých rozhraní v Lorchi.
Zákazková výroba bez miním
Jednotlivé diely, prototypy a sériové diely sa vyrábajú rovnako podľa výkresu.
Autogénne rezanie plameňom – postup a kapacita
Pri autogénnom rezaní plameňom sa oceľ oxiduje a oddeľuje prúdom kyslíka. Tento postup je obzvlášť hospodárny pre hrubé platne od cca 25 mm do hrúbky 200 mm. Konštrukčnú, jemnozrnnú a oteruvzdornú oceľ možno presne rezať až do maximálnych hrúbok.
CNC zariadenie na rezanie plameňom sa pohybuje na formáte 20 000 × 3 500 mm. Vďaka tomu možno aj veľkoformátové hrubé plechy a štruktúrne platne obrábať v jednom prechode. Automatické rezanie skosení až do ±45° umožňuje prípravu zvarového spoja bez dodatočného opracovania.
Diely rezané plameňom z konštrukčnej, jemnozrnnej a oteruvzdornej ocele sa vyrábajú podľa výkresu. Zákazková výroba v Lorch zahŕňa jednotlivé diely a malé série.
Kvalita rezu sa hodnotí podľa EN ISO 9013. Pri nosných dieloch a zvarových spojoch sa v prípade potreby vykonávajú dodatočné operácie ako brúsenie alebo tepelné rovnanie. Zákazková výroba prebieha podľa výkresu a preberacích podmienok zákazníka.
Diely rezané plameňom sa pravidelne ďalej spracúvajú priamo v závode: zváranie, pieskovanie a lakovanie v Lorch sú integrované nadväzujúce kroky. Externé medziskladovanie a logistika medzi výrobnými krokmi odpadajú – to šetrí čas a náklady.
Zabezpečenie kvality prebieha podľa DIN EN ISO 9001:2015 s úplnou sledovateľnosťou materiálu bez medzier. Materiálové atesty všetkých použitých ocelí a špeciálnych ocelí sa poskytujú na požiadanie alebo pri potrebe projektu a prikladajú sa k rozsahu dodávky.
Údaje stroja
| Stroj | Formát | Hrúbka rezu | Úkosový rez |
|---|---|---|---|
| Messer Omnimat L5000 · Stroj na kyslíkové rezanie | 20 000 × 3 500 mm | do 200 mm | ±45° |
Materiály pre autogénne rezanie plameňom
Autogénne rezanie plameňom je vhodné pre ocele obsahujúce železo:
- Konštrukčná oceľ S235, S355 – od 25 mm do 200 mm
- Jemnozrnná oceľ do S1100 – vysokopevnostná, pre nosné diely
- Hardox 400 / 500 – pre namáhané diely do 200 mm
- Ocele pre tlakové nádoby a žiarupevné P265GH, P355GH, 16Mo3
- Špeciálne ocele podľa výkresu a zadania zákazníka
Pre tenké plechy a nerezovú oceľ je CNC plazmové rezanie hospodárnejším postupom.
Typické použitia pri rezaní plameňom
Autogénne rezanie plameňom v spoločnosti Bock sa využíva na:
- Veľkoformátové výpalky pre zvárané konštrukcie
- Stojinové plechy, príruby a rebrá pre konštrukcie pre ťažké zaťaženie
- Výpalky z hrubého plechu pre oteruvzdorné diely
- Skosené rezy ako príprava zvarového spoja
- Štruktúrne diely pre výrobu vozidiel a zariadení
Diely rezané plameňom možno zvárať, obrábať a lakovať v rovnakom závode. Autogénne rezanie plameňom v Lorch je integrované do kompletného výrobného procesu: diely rezané plameňom sa po rezaní odovzdávajú priamo do výroby zváraných zostáv, následne sa pieskujú a lakujú podľa špecifikácie zákazníka. Pre oteruvzdorné a vysokopevnostné ocele sú všetky kroky obrábania možné v rovnakom závode. Dokumentácia kvality podľa DIN EN ISO 9001:2015 je dostupná pre všetky typy zákaziek. Zákazková výroba bez minimálnych množstiev pre jednotlivé diely a diely malých sérií. Rýchle reakčné časy vďaka vlastnému skladu materiálu.

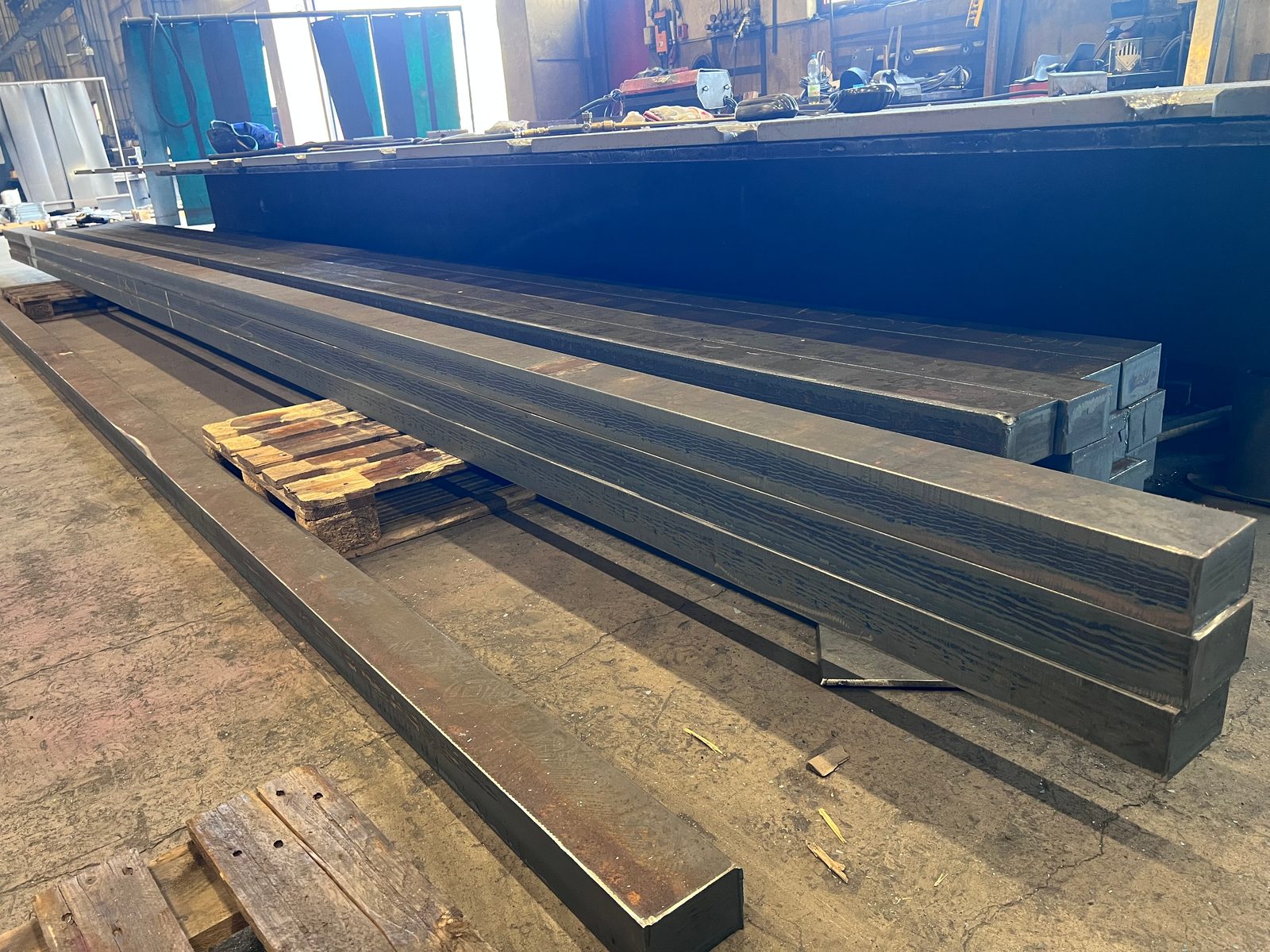

Dlhé pálené diely z ocele S355 – rezané z hrubého plechu
Dlhé úzke pálené diely z ocele S355 prechádzajú strojom pravidelne – ploché tyče, pásnice a stojiny, rezané z hrubého plechu namiesto delenia z profilu. Umožňuje to stôl 20 000 × 3 500 mm: takýto diel vzniká v jednom kuse, bez stykovania a bez medzirezu.
Rezné plochy nesú typické ryhy autogénneho rezu; kvalita sa hodnotí podľa EN ISO 9013. Či sa diel následne brúsi, rovná alebo rovno zkosí, rozhoduje výkres. Zváranie, tryskanie a lakovanie nasledujú v tej istej prevádzke.
Krúžky a voľné kontúry – pálenie ocele podľa výkresu
Kotúče s vnútorným výrezom, krúžky a voľne programované kontúry sú druhým pravidelným prípadom. Pre stroj hrá tvar malú rolu – hrúbka plechu určuje posuv, šírku rezu aj náklady, a autogénne rezanie zvládne až 200 mm.
Oba príklady sú opakujúce sa zákazky, nie medzná hodnota. Materiál, hrúbku, dĺžku aj kontúru posudzujeme podľa každého výkresu – spolu s otázkou, akú hranu diel potom potrebuje.
Pohľady z autogénneho pálenia
Skutočné zábery z našej výroby v Lorchu – od rezania kruhového prírezu na roštovom stole cez strojovo vedený autogénny horák v spŕške iskier až po hotové diely na palete: kruhové prírezy, ploché diely so skosením, tvarové diely a oválne plechy.
Autogénne rezanie plameňom v spoločnosti Bock – vaše výhody
Bock Maschinenbau prevádzkuje autogénne rezanie plameňom ako súčasť kompletného výrobného procesu:
- Formát 20 000 × 3 500 mm
- Veľkoformátové platne sa obrábajú v jednom prechode – nie sú potrebné deliace rezy.
- Hrúbky steny do 200 mm
- Hospodárne pre hrubé platne, kde laser alebo plazma narážajú na svoje hranice.
- Skosený rez ±45°
- Automatická príprava zvarového spoja – šetrí dodatočné opracovanie a čas prípravy.
- zákazková výroba bez minimálnych množstiev
- Jednotlivé diely, prototypy a sériové diely sa vyrábajú rovnako.
- DIN EN ISO 9001:2015
- Systém manažérstva kvality s dokumentovaným vedením materiálov.
- Delenie materiálu z regiónu
- Kovovýrobcovia, zámočníctva a obchodníci s oceľou z okresu Ostalbkreis, regiónu Stuttgartu a regiónu DACH u nás v Lorch odoberajú dielce rezané plameňom do 200 mm – aj jednotlivé kusy, v krátkom čase.
