Tăiere autogenă până la 200 mm – producție la comandă Lorch
Tăiere oxiacetilenică economică pentru oțel de construcție, cu granulație fină și rezistent la uzură de la 25 la 200 mm – cu teșitură automată, fără cantități minime și predare directă la sudare, sablare sau vopsire. Producție la comandă în Lorch, Germania.
Format 20.000 × 3.500 mm
Tăiere oxiacetilenică CNC pe format maxim – table structurale mari într-o singură trecere.
Până la 200 mm grosime
Economic pentru table groase acolo unde laserul sau plasma ating limitele.
Tăiere cu teșitură ±45°
Pregătire automată a cusăturii de sudură – elimină operațiunile secundare direct la tăiere.
Construcție · Granulație fină · Rezistent la uzură
Oțel de construcție S235/S355, oțel cu granulație fină până la S1100 și oțeluri rezistente la uzură – până la 200 mm grosime.
Prelucrare directă ulterioară
Sudare, prelucrare CNC, sablare și vopsire fără interfețe externe în Lorch.
Producție la comandă fără minime
Piese individuale, prototipuri și piese de serie fabricate la fel după desen.
Tăiere autogenă – procedeu și capacitate
La tăierea autogenă, oțelul este oxidat și separat printr-un jet de oxigen. Procedeul este deosebit de economic pentru plăci groase de la cca. 25 mm până la 200 mm grosime. Oțelul de construcție, cu granulație fină și rezistent la uzură poate fi tăiat cu precizie până la grosimile maxime.

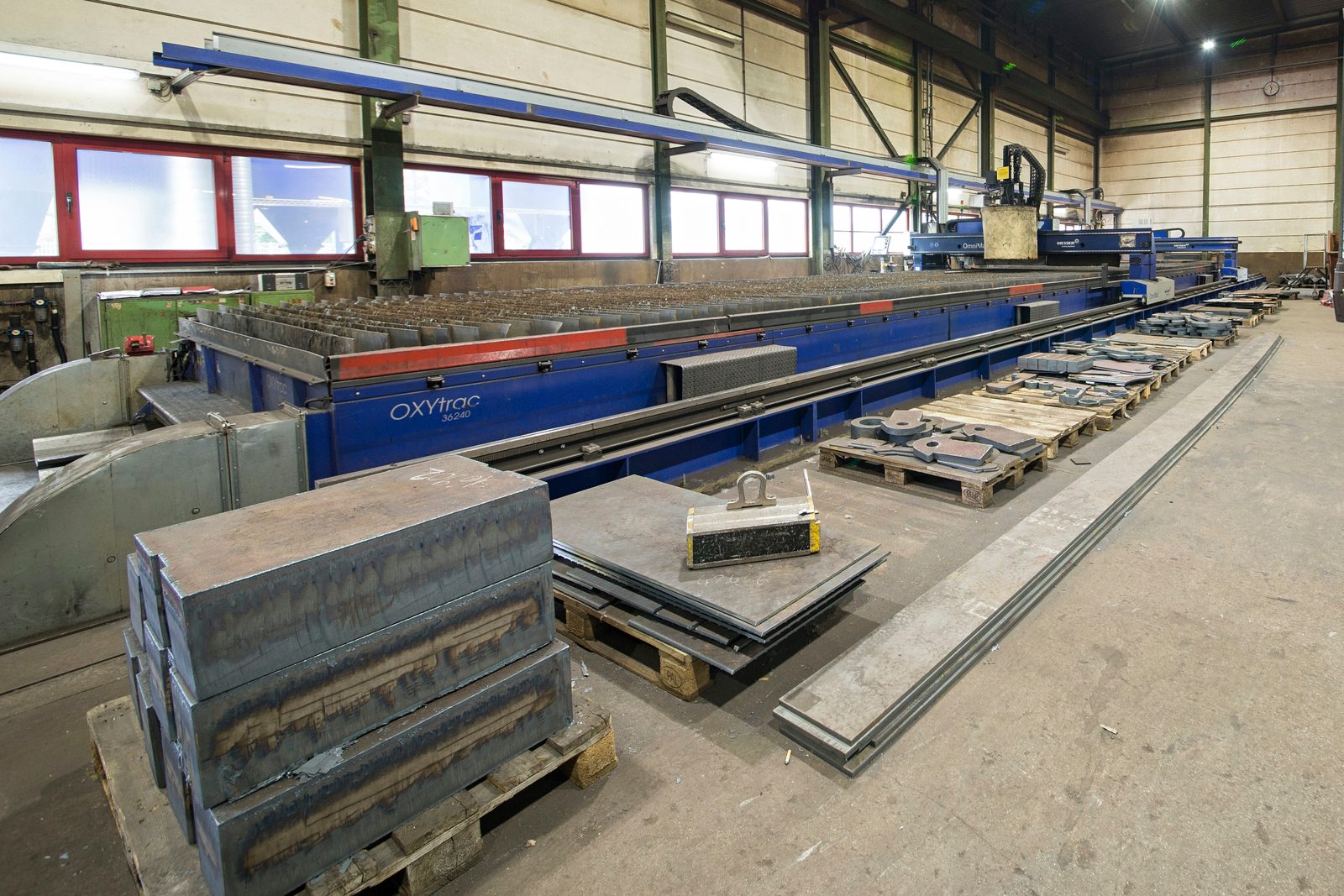

Instalația de tăiere autogenă CNC se deplasează pe un format de 20.000 × 3.500 mm. Astfel pot fi prelucrate dintr-o singură trecere și table groase de mari dimensiuni și plăci structurale. Tăierea automată în șanfren până la ±45° permite pregătirea cordonului de sudură fără reprelucrare.
Piesele tăiate autogen din oțel de construcție, cu granulație fină și rezistent la uzură sunt fabricate conform desenului. Producția la comandă în Lorch cuprinde piese individuale și serii mici.
Calitatea tăieturii este evaluată conform EN ISO 9013. Pentru piesele portante și cordoanele de sudură se efectuează, dacă este cazul, prelucrări ulterioare precum șlefuirea sau îndreptarea termică. Producția la comandă se realizează conform desenului și condițiilor de recepție ale clientului.
Piesele tăiate autogen sunt prelucrate ulterior în mod regulat direct în uzină: sudarea, sablarea și vopsirea în Lorch sunt etape integrate ulterioare. Depozitarea intermediară externă și logistica între etapele de fabricație sunt eliminate – acest lucru economisește timp și costuri.
Asigurarea calității se realizează conform DIN EN ISO 9001:2015 cu trasabilitate completă a materialelor. Certificatele de material ale tuturor oțelurilor și oțelurilor speciale utilizate sunt furnizate la cerere sau dacă proiectul o impune și anexate volumului de livrare.
Date mașină
| Mașină | Format | Grosime de tăiere | Tăiere în unghi |
|---|---|---|---|
| Messer Omnimat L5000 · Mașină de tăiere cu flacără | 20.000 × 3.500 mm | până la 200 mm | ±45° |
Materiale pentru tăierea autogenă
Tăierea autogenă este potrivită pentru oțelurile feroase:
- Oțel de construcții S235, S355 – de la 25 mm până la 200 mm
- Oțel cu granulație fină până la S1100 – de înaltă rezistență, pentru piese portante
- Hardox 400 / 500 – pentru piese puternic solicitate până la 200 mm
- Oțeluri pentru recipiente sub presiune și refractare P265GH, P355GH, 16Mo3
- Oțeluri speciale conform desenului și specificației clientului
Pentru tablele subțiri și oțelul inoxidabil, tăierea cu plasmă CNC este procedeul mai economic.
Aplicații tipice la tăierea autogenă
Tăierea autogenă la Bock se utilizează pentru:
- Debitări de mare format pentru construcții sudate
- Plăci de inimă, flanșe și nervuri pentru construcții de mare tonaj
- Debitări din tablă groasă pentru piese de uzură
- Tăieri în teșitură ca pregătire a cordonului de sudură
- Piese structurale pentru construcția de vehicule și instalații
Piesele tăiate autogen pot fi sudate, prelucrate și vopsite în aceeași unitate de producție. Tăierea autogenă la Lorch este integrată într-un proces de fabricație complet: după tăiere, piesele sunt predate direct producției de ansambluri sudate, apoi sablate și vopsite conform specificațiilor clientului. Pentru oțeluri rezistente la uzură și de înaltă rezistență, toți pașii de prelucrare sunt posibili în aceeași unitate. Documentația de calitate conform DIN EN ISO 9001:2015 este disponibilă pentru toate tipurile de comenzi. Producție în lohn fără cantități minime pentru piese individuale și în serie mică. Timpi de reacție rapizi datorită depozitului propriu de materiale.

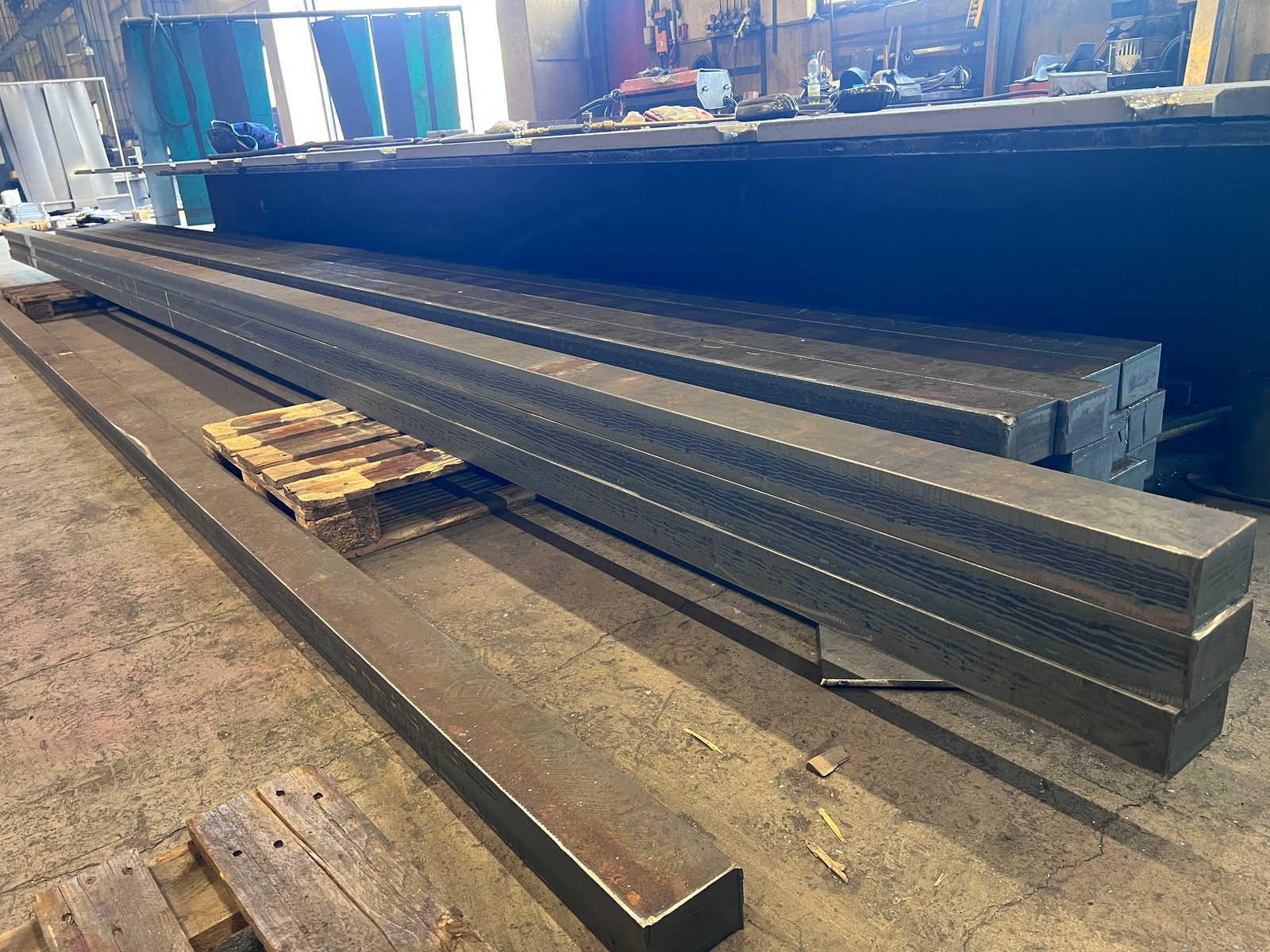

Piese lungi tăiate autogen din S355 – decupate din tablă groasă
Piese lungi și înguste tăiate autogen din S355 trec regulat prin instalație – platbande, tălpi și inimi, decupate din tablă groasă în loc să fie debitate din profil. Face acest lucru posibil masa de 20.000 × 3.500 mm: o astfel de piesă rezultă dintr-o singură trecere, fără înnădire și fără tăiere intermediară.

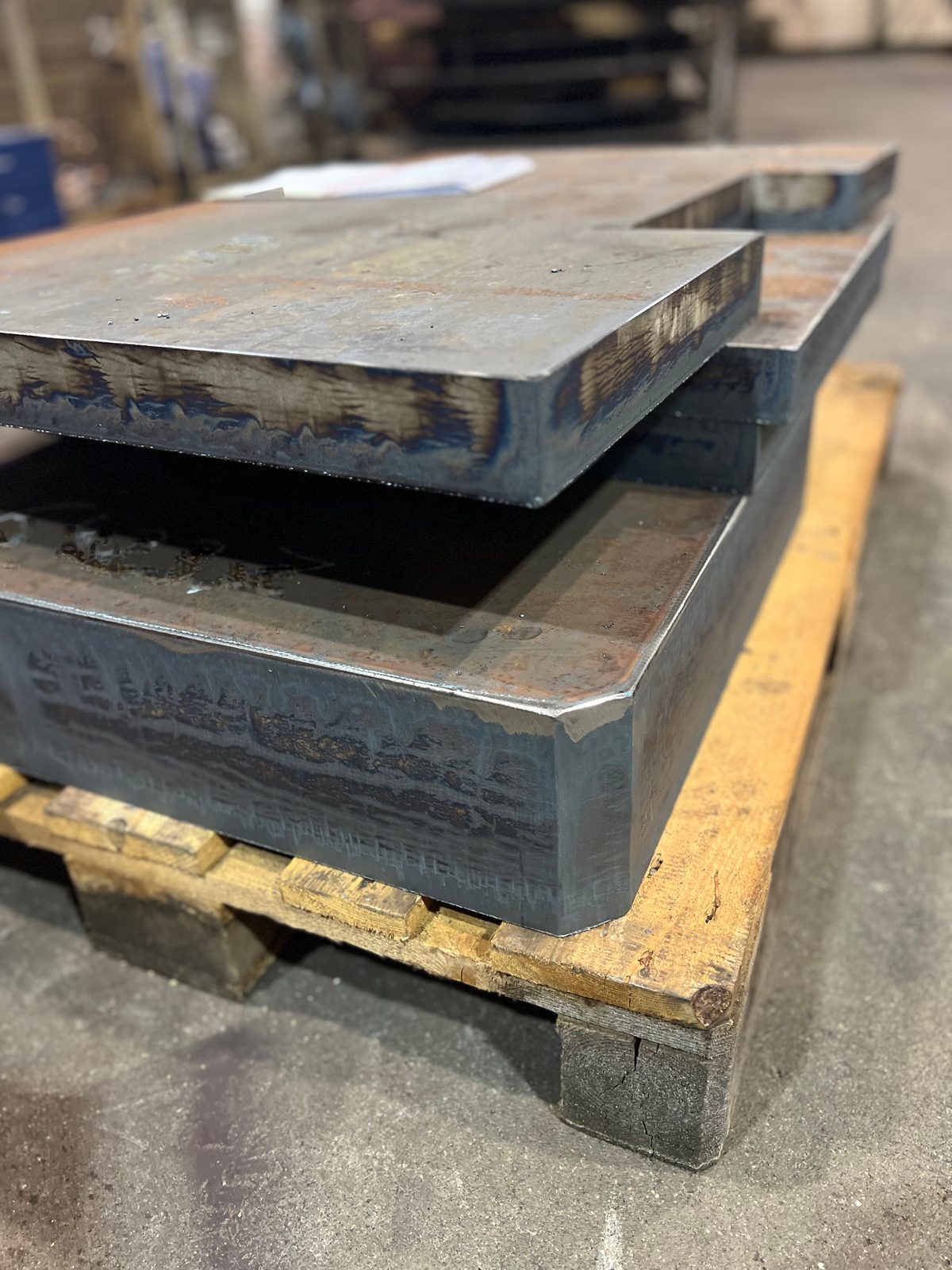

Fețele de tăiere poartă striurile tipice tăierii autogene; calitatea se evaluează conform EN ISO 9013. Dacă piesa este apoi șlefuită, îndreptată sau teșită direct, decide desenul. Sudarea, sablarea și vopsirea urmează în aceeași unitate.

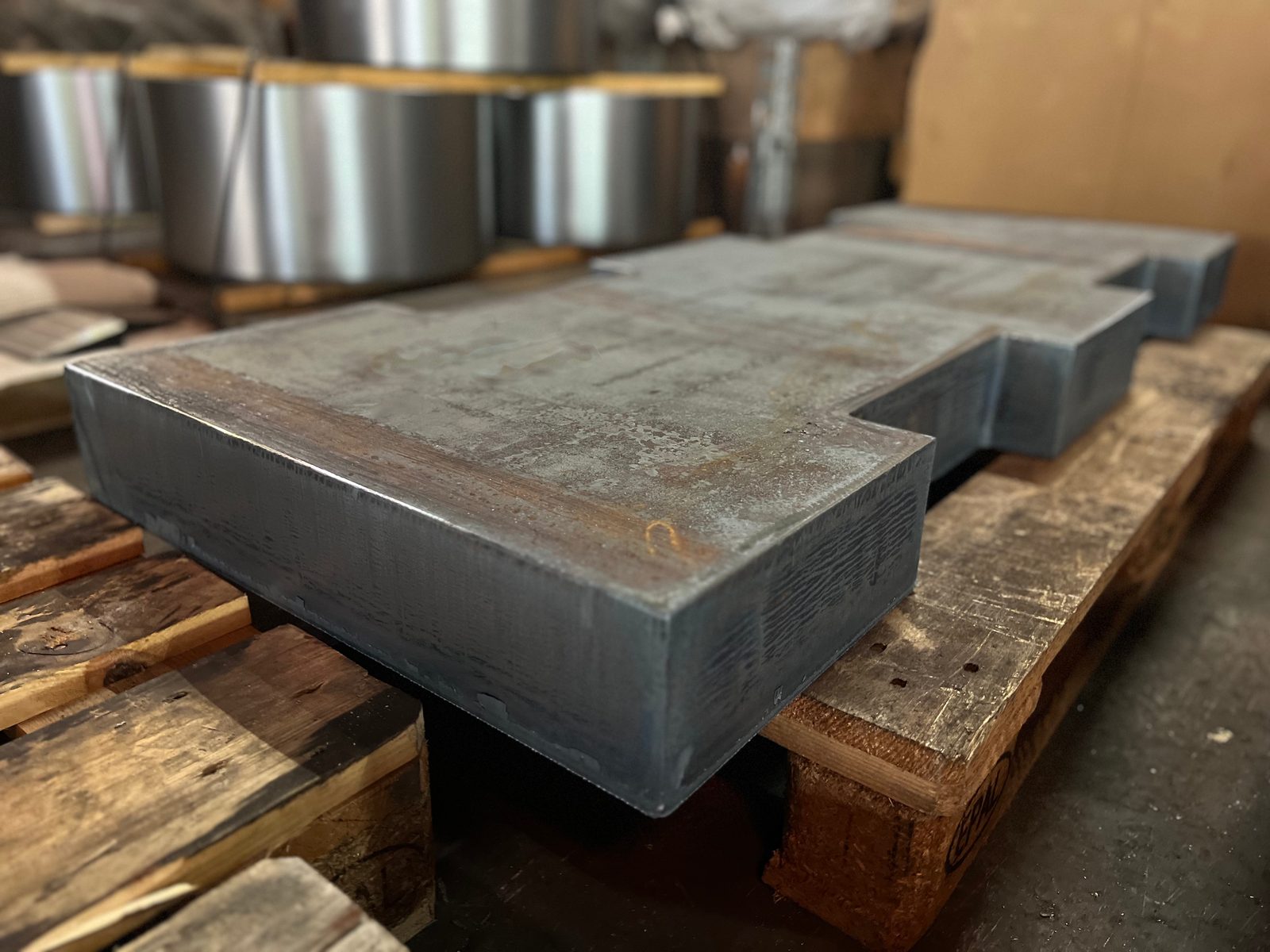

Inele și contururi libere – tăiere autogenă a oțelului după desen
Discurile cu decupaj interior, inelele și contururile programate liber sunt al doilea caz obișnuit. Pentru instalație forma contează puțin – grosimea tablei determină avansul, lățimea tăieturii și costul, iar tăierea autogenă merge până la 200 mm.
Ambele exemple sunt comenzi recurente, nu o valoare-limită. Materialul, grosimea, lungimea și conturul le verificăm la fiecare desen – împreună cu întrebarea de ce muchie are nevoie piesa după aceea.
Impresii din tăierea autogenă

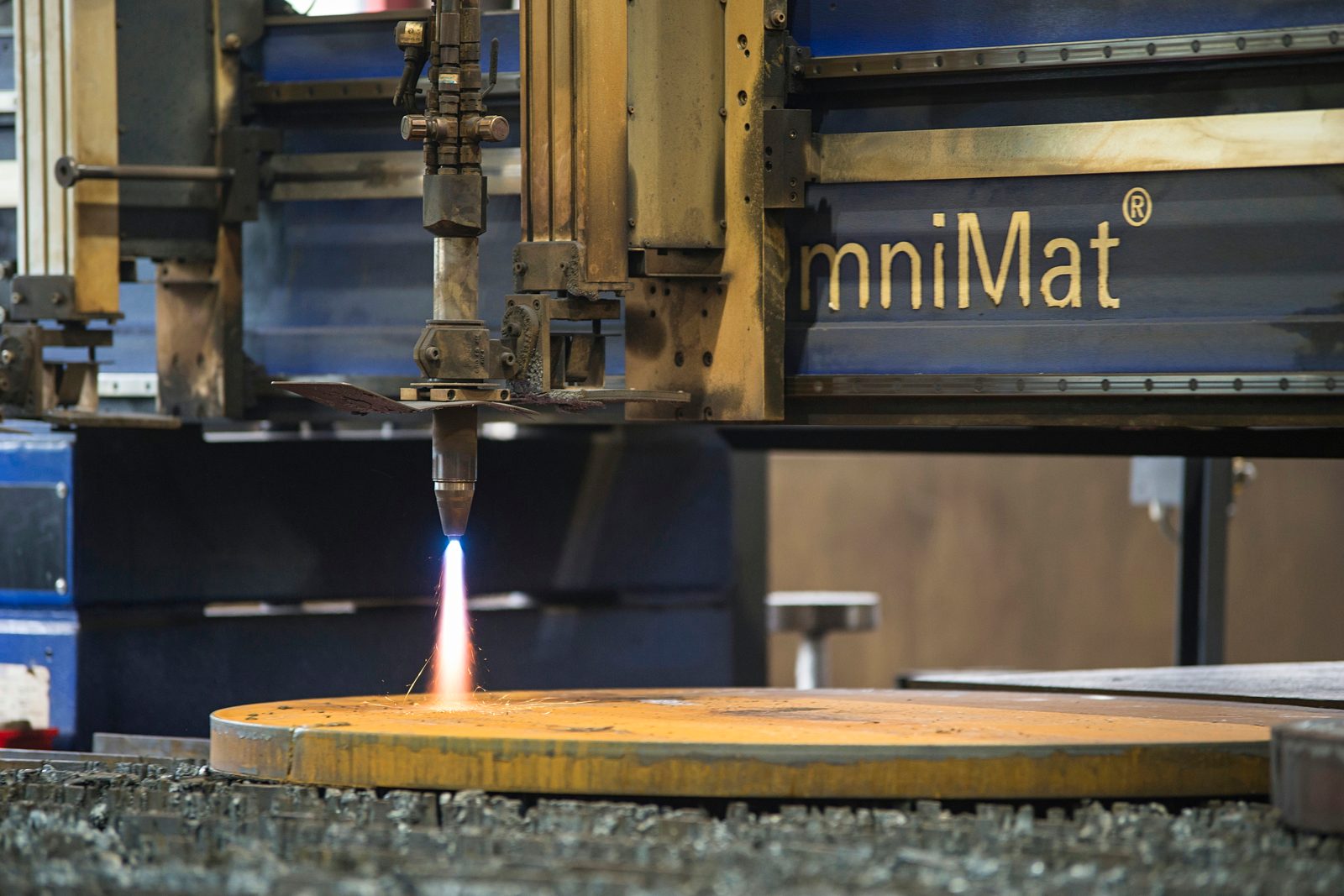

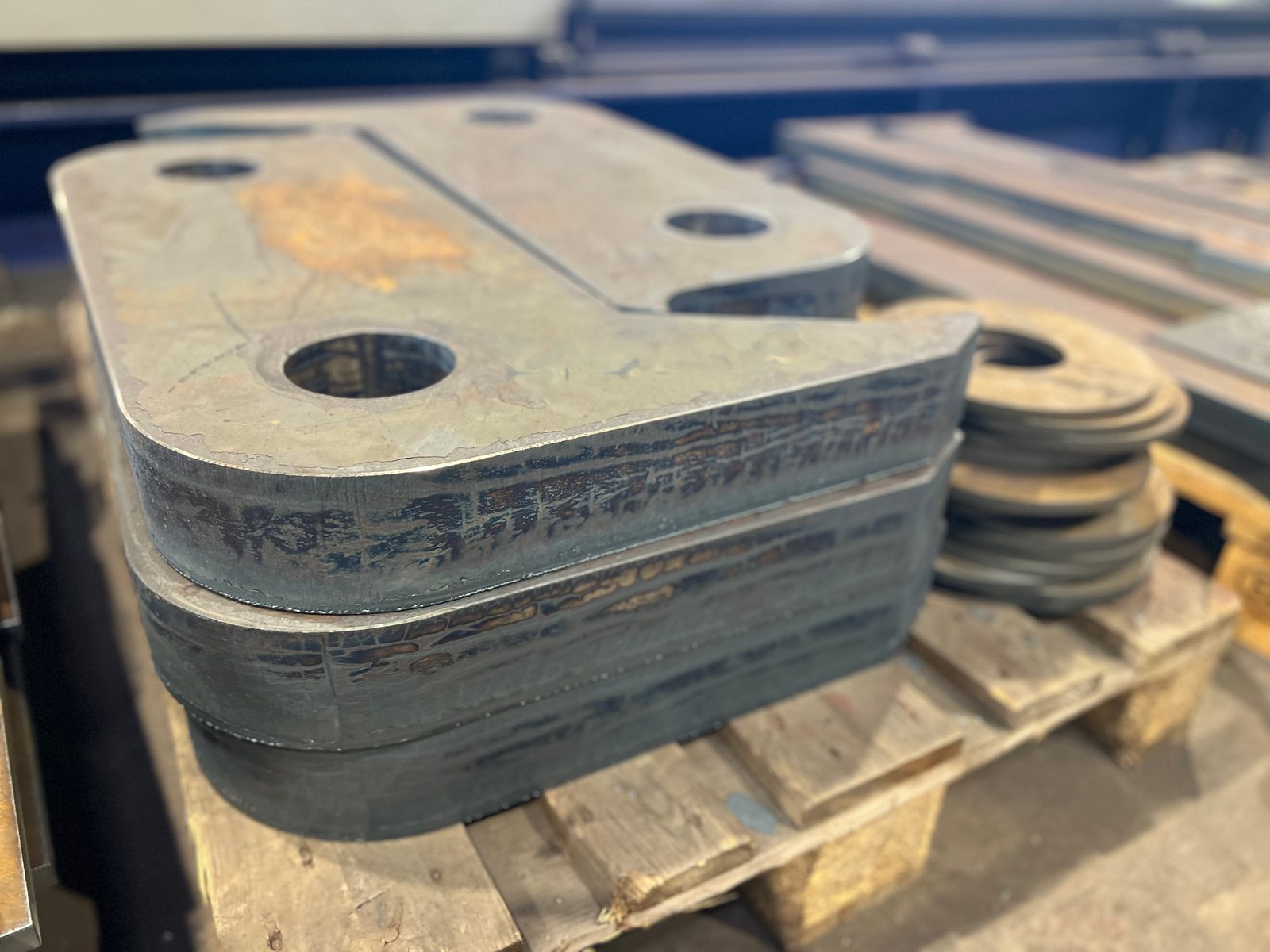

Imagini reale din producția noastră din Lorch – de la tăierea unui disc pe masa cu grătar și arzătorul autogen ghidat de mașină într-o ploaie de scântei, până la piesele finite pe palet: discuri, piese plate cu teșitură, piese de contur și table ovale.
Tăierea autogenă la Bock – avantajele dumneavoastră
Bock Maschinenbau realizează tăierea autogenă ca parte a unui proces de fabricație complet:
- Format 20.000 × 3.500 mm
- Plăcile de mare format sunt prelucrate dintr-o singură trecere – fără tăieri de separare.
- Grosimi de perete până la 200 mm
- Economică pentru plăci groase, acolo unde laserul sau plasma își ating limitele.
- Tăiere în teșitură ±45°
- Pregătire automată a cordonului de sudură – economisește reprelucrarea și timpul de pregătire.
- Producție în lohn fără cantități minime
- Piesele individuale, prototipurile și piesele de serie sunt fabricate deopotrivă.
- DIN EN ISO 9001:2015
- Sistem de management al calității cu trasabilitate documentată a materialelor.
- Debitare pentru regiune
- Constructorii metalici, lăcătușeriile și comercianții de oțel din Ostalbkreis, zona Stuttgart și regiunea DACH își procură piese debitate termic de până la 200 mm de la noi în Lorch – inclusiv piese individuale, în termen scurt.
Contact
Proiectul dumneavoastră — direct din regiune
Trimiteți-ne solicitarea pentru producție la comandă, construcții metalice sau construcția de mașini speciale — vă răspundem în scurt timp.
Solicitați tăiere autogenă
Trimiteți-ne desenul, materialul, grosimea tablei și numărul de bucăți. Verificăm fezabilitatea și întocmim o ofertă specifică proiectului.
