Οξυγονοκοπή έως 200 mm – κατασκευή φασόν Lorch
Οικονομική οξυγονοκοπή για δομικό, λεπτόκοκκο και ανθεκτικό στη φθορά χάλυβα από 25 έως 200 mm – με αυτόματη λοξοτμή, χωρίς ελάχιστες ποσότητες και άμεση παράδοση σε συγκόλληση, ψηγματοβολή ή βαφή. Κατεργασία κατ' αποκοπή στο Lorch, Γερμανία.
Μορφότυπος 20.000 × 3.500 mm
CNC οξυγονοκοπή σε μέγιστο μορφότυπο – μεγάλες κατασκευαστικές πλάκες σε ένα πέρασμα.
Έως 200 mm πάχους
Οικονομικό για χοντρές λαμαρίνες όπου laser ή πλάσμα φτάνουν τα όριά τους.
Κοπή με λοξοτμή ±45°
Αυτόματη προετοιμασία ραφής συγκόλλησης – εξαλείφει δευτερεύουσες εργασίες απευθείας κατά την κοπή.
Δομικός · Λεπτόκοκκος · Ανθεκτικός στη φθορά
Δομικός χάλυβας S235/S355, λεπτόκοκκος έως S1100 και χάλυβες ανθεκτικοί στη φθορά – έως 200 mm πάχος.
Άμεση περαιτέρω επεξεργασία
Συγκόλληση, CNC κατεργασία, ψηγματοβολή και βαφή χωρίς εξωτερικές διεπαφές στο Lorch.
Κατεργασία κατ' αποκοπή χωρίς ελάχιστα
Μεμονωμένα εξαρτήματα, πρωτότυπα και σειριακά εξαρτήματα κατασκευάζονται εξίσου κατά σχέδιο.
Οξυγονοκοπή – μέθοδος και δυναμικότητα
Κατά την οξυγονοκοπή ο χάλυβας οξειδώνεται και διαχωρίζεται μέσω μιας δέσμης οξυγόνου. Η μέθοδος είναι ιδιαίτερα οικονομική για χοντρές πλάκες από περίπου 25 mm έως 200 mm πάχος. Ο δομικός, ο λεπτόκοκκος και ο ανθεκτικός στη φθορά χάλυβας μπορούν να κοπούν με ακρίβεια έως τα μέγιστα πάχη.
Η εγκατάσταση οξυγονοκοπής CNC μετακινείται σε διάσταση 20.000 × 3.500 mm. Έτσι μπορούν να κατεργαστούν σε μία πέραση ακόμη και χονδρές λαμαρίνες και δομικές πλάκες μεγάλων διαστάσεων. Η αυτόματη κοπή φάλτσου έως ±45° επιτρέπει την προετοιμασία ραφής συγκόλλησης χωρίς μετέπειτα εργασία.
Τα κομμάτια οξυγονοκοπής από δομικό, λεπτόκοκκο και ανθεκτικό στη φθορά χάλυβα κατασκευάζονται κατά σχέδιο. Η κατασκευή φασόν στο Lorch περιλαμβάνει μεμονωμένα τεμάχια και μικρές σειρές.
Η ποιότητα της κοπής αξιολογείται κατά EN ISO 9013. Για φέροντα δομικά στοιχεία και ραφές συγκόλλησης πραγματοποιούνται κατά περίπτωση εργασίες μετέπειτα κατεργασίας, όπως λείανση ή θερμική ευθυγράμμιση. Η κατασκευή φασόν γίνεται κατά σχέδιο και σύμφωνα με τους όρους παραλαβής του πελάτη.
Τα κομμάτια οξυγονοκοπής υφίστανται τακτικά περαιτέρω επεξεργασία απευθείας εντός της επιχείρησης: η συγκόλληση, η αμμοβολή και η βαφή στο Lorch αποτελούν ενσωματωμένα επόμενα βήματα. Η εξωτερική ενδιάμεση αποθήκευση και η εφοδιαστική μεταξύ των βημάτων κατασκευής εκλείπουν – αυτό εξοικονομεί χρόνο και κόστος.
Η διασφάλιση ποιότητας γίνεται κατά DIN EN ISO 9001:2015 με πλήρη ιχνηλασιμότητα υλικού. Τα πιστοποιητικά υλικού όλων των χρησιμοποιούμενων χαλύβων και ειδικών χαλύβων παρέχονται κατόπιν αιτήματος ή όταν το απαιτεί το έργο και επισυνάπτονται στην παράδοση.
Δεδομένα μηχανής
| Μηχανή | Μορφή | Πάχος κοπής | Λοξοτομή |
|---|---|---|---|
| Messer OmniMat L5000 · Μηχανή οξυγονοκοπής | 20.000 × 3.500 mm | έως 200 mm | ±45° |
Υλικά για την οξυγονοκοπή
Η οξυγονοκοπή είναι κατάλληλη για σιδηρούχους χάλυβες:
- Δομικός χάλυβας S235, S355 – από 25 mm έως 200 mm
- Λεπτόκοκκος δομικός χάλυβας έως S1100 – υψηλής αντοχής, για φέροντα δομικά στοιχεία
- Hardox 400 / 500 – για έντονα καταπονούμενα εξαρτήματα έως 200 mm
- Χάλυβες δοχείων πίεσης και θερμοανθεκτικοί P265GH, P355GH, 16Mo3
- Ειδικοί χάλυβες κατά σχέδιο και προδιαγραφή πελάτη
Για λεπτές λαμαρίνες και ανοξείδωτο χάλυβα, η CNC κοπή με πλάσμα είναι η πιο οικονομική μέθοδος.
Τυπικές εφαρμογές της οξυγονοκοπής
Η οξυγονοκοπή στην Bock χρησιμοποιείται για:
- Κοπές μεγάλων διαστάσεων για συγκολλητές κατασκευές
- Ελάσματα κορμού, φλάντζες και νευρώσεις για κατασκευές βαρέων φορτίων
- Κοπές χονδρής λαμαρίνας για εξαρτήματα φθοράς
- Κοπές φάλτσου ως προετοιμασία ραφής συγκόλλησης
- Δομικά εξαρτήματα για την αυτοκινητοβιομηχανία και την κατασκευή εγκαταστάσεων
Τα κομμάτια κοπής μπορούν να συγκολληθούν, να κατεργαστούν και να βαφούν στην ίδια επιχείρηση. Η οξυγονοκοπή στο Lorch είναι ενσωματωμένη σε μια πλήρη διαδικασία κατασκευής: τα κομμάτια κοπής, μετά την κοπή, παραδίδονται απευθείας στην κατασκευή συγκολλητών συγκροτημάτων, στη συνέχεια υφίστανται αμμοβολή και βάφονται κατά την προδιαγραφή του πελάτη. Για χάλυβες ανθεκτικούς στη φθορά και υψηλής αντοχής, όλα τα βήματα κατεργασίας είναι δυνατά στην ίδια επιχείρηση. Η τεκμηρίωση ποιότητας κατά DIN EN ISO 9001:2015 είναι διαθέσιμη για όλους τους τύπους παραγγελιών. Κατασκευή φασόν χωρίς ελάχιστες ποσότητες για μεμονωμένα τεμάχια και τεμάχια μικρής σειράς. Γρήγοροι χρόνοι αντίδρασης χάρη στην ιδιόκτητη αποθήκη υλικών.
Μακριά οξυγονοκομμένα τεμάχια από S355 – κοπή από χονδρή λαμαρίνα
Μακριά, στενά οξυγονοκομμένα τεμάχια από S355 περνούν τακτικά από την εγκατάσταση – λάμες, πέλματα και κορμοί, κομμένα από χονδρή λαμαρίνα αντί να τεμαχίζονται από διατομή. Το επιτρέπει η τράπεζα των 20.000 × 3.500 mm: ένα τέτοιο τεμάχιο προκύπτει με μία κοπή, χωρίς μάτισμα και χωρίς ενδιάμεση τομή.
Οι επιφάνειες κοπής φέρουν τις τυπικές αυλακώσεις της οξυγονοκοπής· η ποιότητα αξιολογείται κατά EN ISO 9013. Αν το τεμάχιο θα λειανθεί, θα ευθυγραμμιστεί ή θα λοξοτμηθεί κατευθείαν, το κρίνει το σχέδιο. Συγκόλληση, αμμοβολή και βαφή ακολουθούν στην ίδια μονάδα.
Δακτύλιοι και ελεύθερα περιγράμματα – οξυγονοκοπή χάλυβα κατά σχέδιο
Δίσκοι με εσωτερικό άνοιγμα, δακτύλιοι και ελεύθερα προγραμματισμένα περιγράμματα είναι η δεύτερη τακτική περίπτωση. Για την εγκατάσταση το σχήμα αλλάζει λίγα – το πάχος της λαμαρίνας καθορίζει την πρόωση, τη σχισμή κοπής και το κόστος, και η οξυγονοκοπή φτάνει έως 200 mm.
Και τα δύο παραδείγματα είναι επαναλαμβανόμενες παραγγελίες, όχι οριακή τιμή. Υλικό, πάχος, μήκος και περίγραμμα τα ελέγχουμε ανά σχέδιο – μαζί με το ερώτημα ποια ακμή χρειάζεται το τεμάχιο στη συνέχεια.
Εικόνες από την οξυγονοκοπή

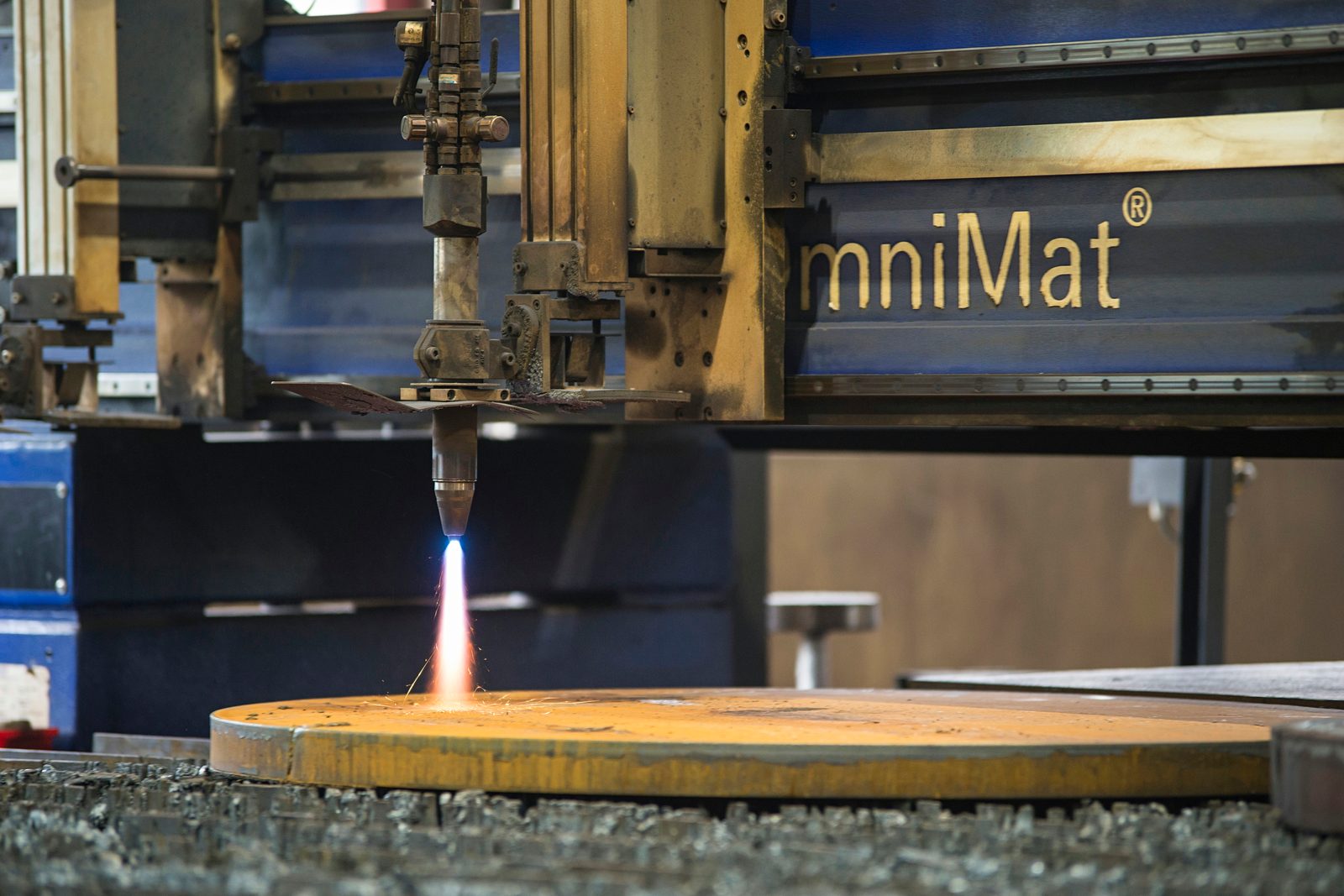

Πραγματικά στιγμιότυπα από την παραγωγή μας στο Lorch – από την κοπή ενός δίσκου στη σχάρα και τον μηχανικά οδηγούμενο φλογοκόπτη μέσα στους σπινθήρες έως τα έτοιμα τεμάχια στην παλέτα: δίσκοι, επίπεδα τεμάχια με φάλτσο, τεμάχια περιγράμματος και οβάλ λαμαρίνες.
Οξυγονοκοπή στην Bock – τα πλεονεκτήματά σας
Η Bock Maschinenbau λειτουργεί την οξυγονοκοπή ως μέρος μιας πλήρους διαδικασίας κατασκευής:
- Διάσταση 20.000 × 3.500 mm
- Οι πλάκες μεγάλων διαστάσεων κατεργάζονται σε μία πέραση – δεν απαιτούνται κοπές διαχωρισμού.
- Πάχη τοιχώματος έως 200 mm
- Οικονομική για χοντρές πλάκες, εκεί όπου το λέιζερ ή το πλάσμα φτάνουν στα όριά τους.
- Κοπή φάλτσου ±45°
- Αυτόματη προετοιμασία ραφής συγκόλλησης – εξοικονομεί μετέπειτα εργασία και χρόνο προετοιμασίας.
- Κατασκευή φασόν χωρίς ελάχιστες ποσότητες
- Μεμονωμένα τεμάχια, πρωτότυπα και τεμάχια σειράς κατασκευάζονται εξίσου.
- DIN EN ISO 9001:2015
- Σύστημα διαχείρισης ποιότητας με τεκμηριωμένη διαχείριση υλικού.
Μεταλλοκατασκευαστές, σιδηρουργεία και έμποροι χάλυβα από την περιφέρεια Ostalbkreis, την περιοχή της Στουτγάρδης και την περιοχή DACH προμηθεύονται από εμάς στο Lorch εξαρτήματα φλογοκοπής έως 200 mm — επίσης μεμονωμένα τεμάχια, σε σύντομο χρόνο.
Συχνές ερωτήσεις για την οξυγονοκοπή
Προσφέρεται η οξυγονοκοπή ως κατασκευή φασόν;
Ναι. Η Bock κόβει τεμάχια οξυγονοκοπής έως 200 mm ως κατασκευή φασόν κατά σχέδιο – στην εγκατάσταση οξυγονοκοπής CNC Messer OmniMat L5000 στο Lorch, για μεμονωμένα τεμάχια, πρωτότυπα και τεμάχια σειράς χωρίς ελάχιστες ποσότητες.
Πόσο μακριά και πόσο φαρδιά μπορούν να είναι τα τεμάχια οξυγονοκοπής;
Έως 20.000 × 3.500 mm – αυτό είναι το μορφότυπο εργασίας της εγκατάστασης οξυγονοκοπής CNC. Μακριά, στενά τεμάχια οξυγονοκοπής από S355, όπως λάμες, πέλματα και κορμοί, κόβονται σε αυτήν από χονδρή λαμαρίνα με μία διέλευση, χωρίς ένωση και χωρίς ενδιάμεση κοπή.
Ποιοι χάλυβες κόβονται με οξυγονοκοπή – και το Hardox;
Δομικός χάλυβας S235/S355, λεπτόκοκκος δομικός χάλυβας έως S1100 και ποιότητες αντοχής σε φθορά όπως το Hardox κόβονται με οξυγονοκοπή σε πάχος τοιχώματος έως 200 mm. Ο ανοξείδωτος χάλυβας και οι λεπτές λαμαρίνες κόβονται με κοπή πλάσματος CNC.
Κόβονται με οξυγονοκοπή και δακτύλιοι, δίσκοι και ελεύθερα περιγράμματα;
Ναι. Δίσκοι με εσωτερική αποκοπή, δακτύλιοι και ελεύθερα προγραμματισμένα περιγράμματα είναι συνήθης περίπτωση στην οξυγονοκοπή· η πρόωση, η σχισμή κοπής και το κόστος εξαρτώνται από το πάχος της λαμαρίνας και ελάχιστα από το σχήμα.
Εκτελούνται κατά την κοπή με οξυγονοκοπή και λοξοτμήσεις ραφών συγκόλλησης και εργασίες ευθυγράμμισης;
Ναι. Λοξοτμήσεις έως ±45° κόβει η εγκατάσταση οξυγονοκοπής CNC αυτόματα ως προετοιμασία ραφής συγκόλλησης απευθείας κατά την κοπή· για φέροντα εξαρτήματα και ραφές συγκόλλησης εκτελείται ενδεχομένως λείανση ή θερμική ευθυγράμμιση. Αν θα γίνει επιπλέον λείανση, ευθυγράμμιση ή λοξοτόμηση, το αποφασίζει το σχέδιο.
Επικοινωνία
Ζητήστε προσφορά για οξυγονοκοπή
Στείλτε μας σχέδιο ή DXF με υλικό, πάχος λαμαρίνας και ποσότητα. Λαμβάνετε τα κομμένα τεμάχια με ή χωρίς λοξοτομή – ή απευθείας συγκολλημένα, αμμοβολημένα και βαμμένα.
