CNC plazmové rezanie do 60 mm – oceľ, nehrdzavejúca oceľ a oteruvzdorná oceľ
Ekonomické plazmové rezanie ocele, nehrdzavejúcej ocele a oteruvzdornej ocele od 8 do 60 mm – na veľkom formáte s automatickým skosením, bez minimálneho množstva a priamou obrobou v Lorchi, Nemecko.
8 – 60 mm hrúbky
Ekonomické pre hrúbky od 8 do 60 mm – rýchlejšie ako autogénne rezanie, presnejšie pre nehrdzavejúcu oceľ a špeciálne ocele.
Formát 20 000 × 3 500 mm
Veľkoformátové plechy rezané v jednom prechode – bez deliacich rezov, bez prepolohovania.
Skosenie ±45°
Automatické skosenie priamo na rezacej hlave – príprava zvarového spoja bez sekundárnych operácií.
Oceľ · Nehrdzavejúca · Oteruvzdorná
Konštrukčná oceľ, nehrdzavejúca oceľ, oteruvzdorná oceľ a jemnozrnná do S1100 – všetky kľúčové materiály z jedného stroja.
Priame ďalšie spracovanie
Zváranie, CNC obrábanie, tryskanie a lakovanie bez externých rozhraní v Lorchi.
Zákazková výroba bez miním
Jednotlivé diely, prototypy a sériové diely sa vyrábajú rovnako podľa výkresu.
CNC plazmové rezanie – postup a kapacita
Pri CNC plazmovom rezaní sa elektrický oblúk vedie cez ionizovaný plyn, ktorý oddeľuje obrobok. Tento postup je obzvlášť hospodárny pre hrúbky plechu do 60 mm a je vhodný pre oceľ, nerezovú oceľ a oteruvzdorné ocele.

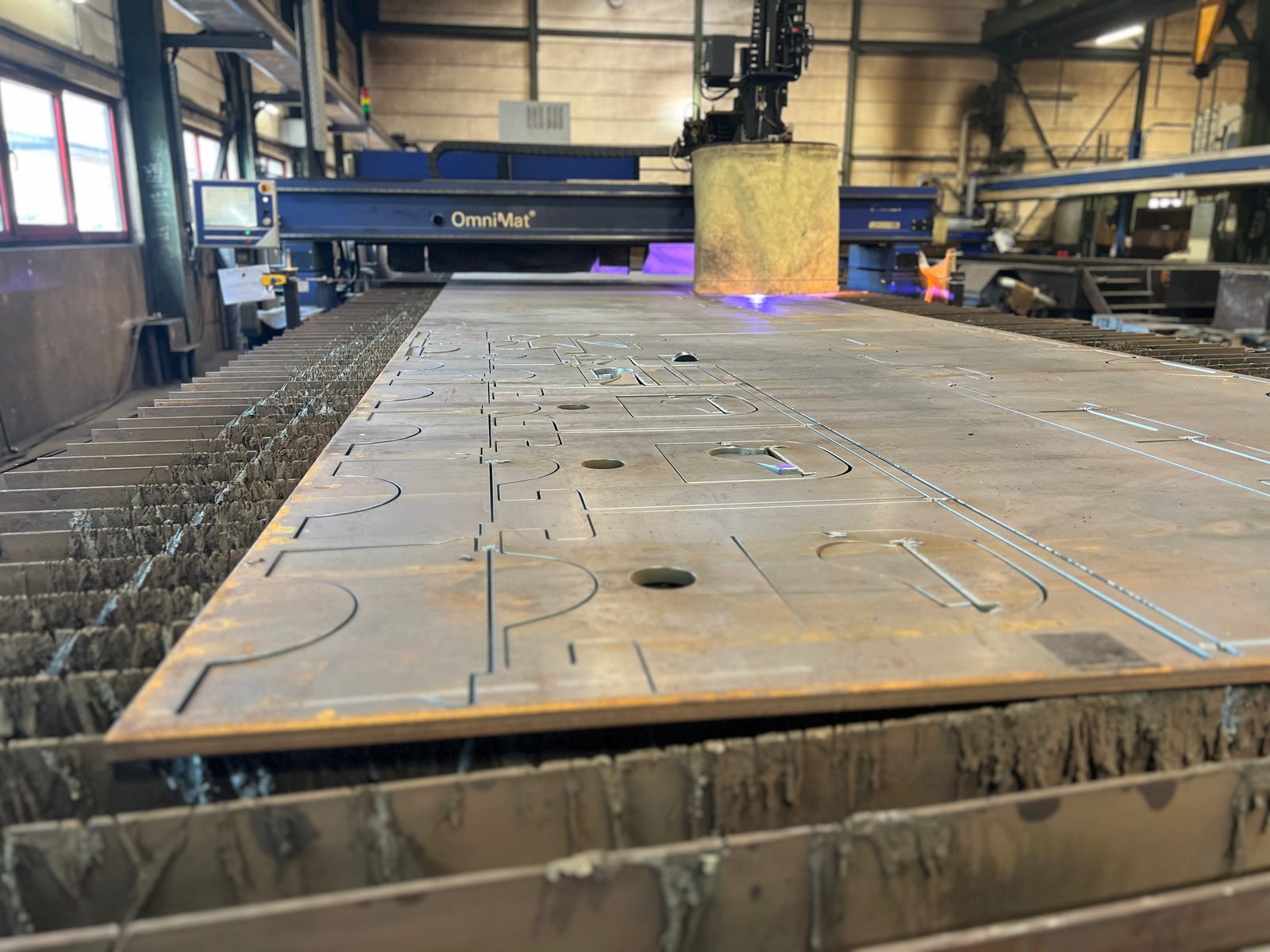

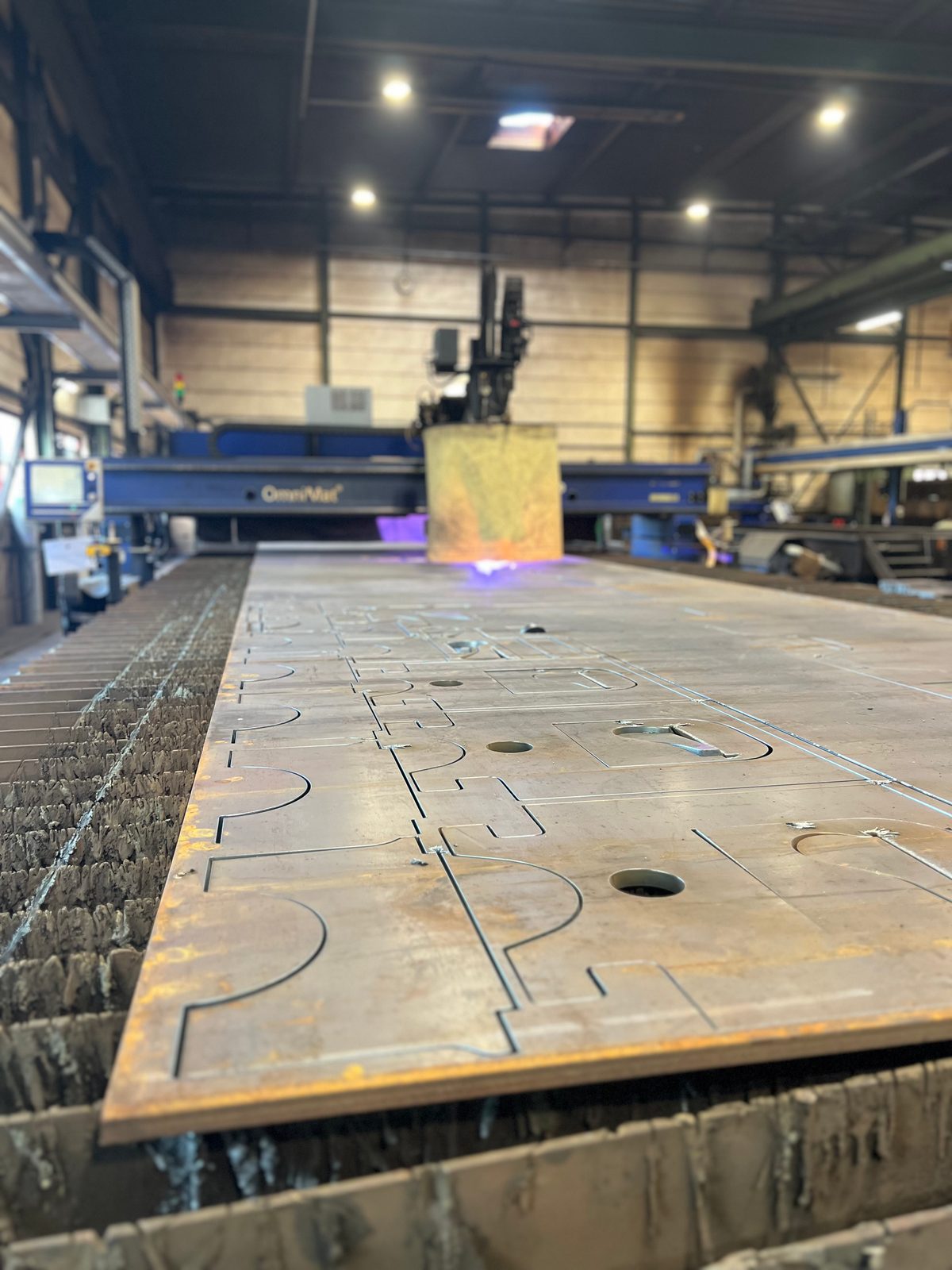

Zariadenie Messer OmniMat s plazmovou jednotkou HPR-400 sa pohybuje na formáte 20 000 × 3 500 mm. Automatický sklon skosenia až do ±45° umožňuje prípravu zvarového spoja v jednej operácii – bez dodatočného opracovania.
Diely CNC plazmového rezania sa vyrábajú podľa výkresu. Zákazková výroba v Lorch zahŕňa jednotlivé diely a malé série bez minimálnych množstiev.
CNC plazmové rezy sa vyrábajú podľa výkresu a zadanej tolerancie. Presnosť rezu umožňuje priame ďalšie spracovanie bez náročného dodatočného opracovania. Pri zvarových spojoch sa skosený rez automaticky integruje v jednej operácii – až do ±45°.
Pri plazmovom rezaní nerezovej ocele sa nábehové farby minimalizujú prispôsobeným vedením plynu a reznými parametrami. Zákazková výroba zahŕňa aj sériové výpalky pre opakujúce sa diely v malých a veľkých sériách.
Po rezaní možno diely ďalej spracúvať priamo vo výrobe zváraných zostáv, CNC obrábaní a povrchovej úprave – všetko v rovnakom závode v Lorch. Zabezpečenie kvality prebieha podľa DIN EN ISO 9001:2015 s dokumentovanou sledovateľnosťou.
Údaje stroja
| Stroj | Formát | Hrúbka rezu | Úkosový rez |
|---|---|---|---|
| Messer OmniMat HT-L 5000 · HPR 400 · Systém plazmového rezania | 20 000 × 3 500 mm | do 60 mm | ±45° |
| Zinser 4125 · Systém podvodného plazmového rezania | 8 000 × 2 500 mm | do 30 mm | ±40° |
Materiály pre CNC plazmové rezanie
CNC plazmové rezanie je vhodné pre ocele a špeciálne ocele:
- Konštrukčná oceľ S235, S355 – 3 mm do 60 mm
- Jemnozrnná oceľ do S1100 – vysokopevnostná
- Hardox 400 / 500 – do 60 mm
- Nerezová oceľ 1.4301, 1.4571 – odolná voči korózii
- XAR 400 a ostatné oteruvzdorné ocele
Pre konštrukčnú, jemnozrnnú a oteruvzdornú oceľ nad 60 mm je autogénne rezanie plameňom vhodnejším postupom.
Typické použitia pri CNC plazmovom rezaní
CNC plazmové rezanie v spoločnosti Bock sa využíva na:
- Presné výpalky pre zvárané zostavy a oceľové konštrukcie
- Stojinové plechy, rebrá a uloženia pre vozidlá a nosné žeriavové zariadenia
- Diely z nerezovej ocele pre výrobu zariadení a výrobu nádrží
- Skosené rezy ako príprava zvarového spoja až do ±45°
- Oteruvzdorné diely pre stroje na zemné práce
Rezané diely možno zvárať, obrábať, pieskovať a lakovať v rovnakom závode. CNC plazmové rezanie je v spoločnosti Bock integrované do kompletného výrobného reťazca: rezané diely sa odovzdávajú priamo do výroby zváraných zostáv, následne sa CNC obrábajú, pieskujú a lakujú podľa špecifikácie zákazníka. Pre rezy do nerezovej ocele sú k dispozícii procesné parametre, ktoré minimalizujú nábehové farby a oxidáciu. Zákazková výroba zahŕňa jednotlivé diely a diely malých sérií, ako aj sériové výpalky bez minimálnych množstiev. Dokumentácia kvality podľa DIN EN ISO 9001:2015 s úplnou sledovateľnosťou materiálu je dostupná. Na želanie sú možné skosené rezy až do ±45° v jednej operácii. Krátke reakčné časy vďaka priamemu prístupu k vlastnému skladu materiálu pre oceľ, nerezovú oceľ a oteruvzdornú oceľ. Zákazková výroba bez minimálnych množstiev.
CNC plazmové rezanie v spoločnosti Bock – vaše výhody
Bock Maschinenbau prevádzkuje CNC plazmové rezanie ako súčasť kompletného výrobného procesu:
- Formát 20 000 × 3 500 mm
- Veľkoformátové platne sa obrábajú v jednom prechode.
- Hrúbky steny do 60 mm
- Hospodárne pre oceľ, nerezovú oceľ a oteruvzdornú oceľ do 60 mm.
- Sklon skosenia ±45°
- Automatická príprava zvarového spoja – šetrí dodatočné opracovanie.
- zákazková výroba bez minimálnych množstiev
- Vyrábajú sa jednotlivé diely, prototypy a sériové diely.
- DIN EN ISO 9001:2015
- Systém manažérstva kvality s dokumentovaným vedením materiálov.
Zámočníctva a výrobcovia kovov a strojov z regiónu Stuttgartu a regiónu DACH si u nás v Lorch nechávajú plazmou rezať plechy a úkosy – aj nehrdzavejúcu oceľ a oteruvzdornú oceľ.
Časté otázky o CNC plazmovom rezaní
Reže sa nerezová oceľ plazmou a ako sa obmedzujú nábehové farby na reznej hrane?
Áno, nerezová oceľ sa CNC plazmovým rezaním reže do 60 mm. Procesné parametre a vedenie ochranného plynu minimalizujú nábehové farby a oxidáciu na reznej hrane.
Ako funguje CNC plazmové rezanie?
Pri CNC plazmovom rezaní sa elektrický oblúk vedie cez ionizovaný plyn, ktorý oddeľuje obrobok. Vo firme Bock na to reže zariadenie Messer OmniMat s plazmovou jednotkou HPR-400 na formáte 20 000 × 3 500 mm podľa výkresu.
Do akej hrúbky plechu sa plazmou reže oceľ a oteruvzdorná oceľ?
Do 60 mm – konštrukčná oceľ, jemnozrnná konštrukčná oceľ do S1100, nerezová oceľ a oteruvzdorné ocele ako XAR 400. Konštrukčná, jemnozrnná a oteruvzdorná oceľ s hrúbkou steny nad 60 mm sa reže autogénne plameňom, do 200 mm.
Reže sa plazmou aj pod vodou?
Áno. Popri zariadení Messer OmniMat je k dispozícii Zinser 4125 ako zariadenie na plazmové rezanie pod vodou: formát 8 000 × 2 500 mm, hrúbka rezu do 30 mm, skosený rez do ±40°.
Čím sa riadi kvalita rezu pri plazmovom rezaní?
Výkresom a zadanou toleranciou: podľa nich sa CNC plazmové rezy vyrábajú tak, aby sa diely dali ďalej spracovať bez náročného dodatočného opracovania. Skosenia na prípravu zvarov do ±45° reže zariadenie Messer OmniMat automaticky v tej istej operácii.
Kontakt
Dopytovať CNC plazmové rezanie
Pošlite nám DXF alebo výkres, materiál a počet kusov – oceľ, nehrdzavejúcu oceľ alebo oteruvzdornú oceľ. Prírezy dodáme samostatne alebo ich u nás vo firme spracujeme na hotovú zostavu.
