Plameňové rovnanie – tepelné rovnanie zváraných konštrukcií a veľkých dielov
Korigujte deformáciu zo zvárania a rozmerové odchýlky na veľkých dieloch do 50 t – tepelné plameňové rovnanie šetrné k materiálu, bez úberu materiálu, ako zákazková služba v Lorchu.
Rovnanie bez úberu materiálu
Tepelné rovnanie obnovuje rozmerovú presnosť – bez úberu hmoty alebo opätovného zvárania.
Aj ťažké diely do 50 t
Rovnanie priamo na žeriavovom systéme 2×25 t – bez obmedzenia veľkosti pecami alebo prípravkami.
Vedenie teploty šetrné k materiálu
Kontrolovaný ohrev s obmedzením podľa materiálu – aj pri zušľachtených a vysokopevnostných oceliach do S1100.
Z jednej ruky
Zváranie podľa DIN EN 1090-2 EXC3, plameňové rovnanie a obrábanie na jednom mieste v Lorchu.
DIN EN ISO 9001:2015
Systém manažérstva kvality s dokumentovanými výrobnými procesmi.
Plameňové rovnanie – postup a princíp účinku

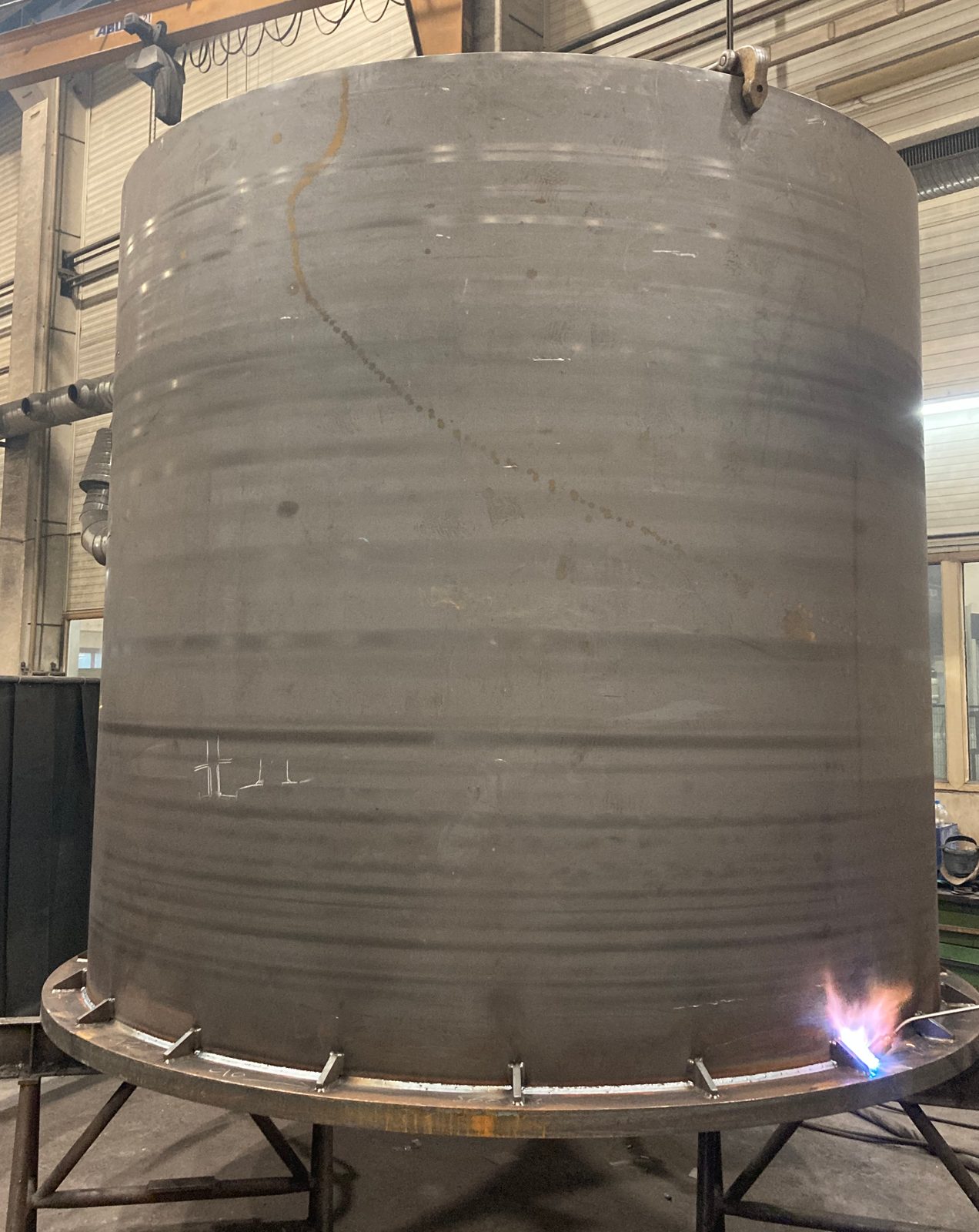

Pri plameňovom rovnaní sa materiál miestne ohraničene rýchlo zohreje horákom. Okolitá studená štruktúra bráni tepelnej rozťažnosti – zohriate pole sa stlačí. Pri ochladzovaní sa stlačená oblasť sťahuje a cielene rovná diel do požadovaného tvaru. Takto možno korigovať deformáciu zo zvárania a vnútorné napätia bez úberu materiálu alebo opätovného zvárania.
Pomocou tepelných obrazcov – bod, čiara alebo klin – riadi používateľ smer a veľkosť zmrštenia. Skúsenosti a kontrolované vedenie teploty sú rozhodujúce – najmä pri zušľachtených a vysokopevnostných oceliach, ktorých prípustná teplota rovnania závisí od materiálu.
Plameňové rovnanie dopĺňa vibračné odstránenie napätia. Kým vibračné odstránenie napätia (VSR) znižuje vnútorné napätia, plameňové rovnanie koriguje viditeľnú deformáciu. V kombinácii zostáva diel trvalo rozmerovo presný – ideálna príprava pre následné presné obrábanie.
Ako zákazkovú službu vykonávame plameňové rovnanie aj na dieloch dodaných zákazníkom z cudzej výroby. Zvárané konštrukcie vyrobené v Lorchu sa rovnajú priamo po zváraní, ešte predtým, než idú do obrábania alebo konečnej montáže – bez externej logistiky a bez straty na rozhraniach.
Vhodné diely pre plameňové rovnanie
Plameňové rovnanie je vhodné pre zvárané konštrukcie a oceľové diely s tepelnou deformáciou:
- Zdeformované zvárané rámy a základové konštrukcie
- Veľkoplošné plechy a plechové polia s vyduteniami alebo zvlnením
- Nosníky, profily a zvárané skriňové konštrukcie
- Lôžka strojov a rámy pred presným obrábaním
- Diely z ocele, Hardox, nerezovej ocele a jemnozrnnej konštrukčnej ocele do S1100
Plameňové rovnanie je dostupné ako samostatná služba alebo v kombinácii s vlastnou zváračskou a obrábacou výrobou.
Typické použitia
Plameňové rovnanie sa vo výrobe ťažkých dielov využíva naprieč odvetviami:
- Korekcia deformácie po zváraní veľkých oceľových konštrukcií
- Rovnanie žeriavových, zdvíhacích a zariadeniových komponentov
- Korekcia rovinnosti na plechoch a zváraných doskách
- Rozmerová presnosť rámov a stojanov pred obrábaním
- Dorovnanie dielov po preprave alebo obrábaní
Vyrovnané diely sa priamo v tej istej prevádzke presne trieskovo obrábajú – bez externej logistiky a bez straty na rozhraniach. Ťažké diely do 50 t pohybujeme pomocou závodného žeriavového systému 2×25 t.
Plameňové rovnanie vo firme Bock – vaše výhody
Bock Maschinenbau ponúka plameňové rovnanie ako integrovaný krok výrobného a kvalitatívneho procesu:
- Deformácia korigovaná bez úberu materiálu
- Tepelné rovnanie obnovuje rozmerovú presnosť bez úberu hmoty alebo opätovného zvárania.
- Aj pre ťažké diely do 50 t
- Rovnanie priamo na žeriavovom systéme 2×25 t – bez obmedzenia veľkosti pecami alebo prípravkami.
- Vedenie teploty šetrné k materiálu
- Kontrolovaný ohrev s teplotnou hranicou podľa materiálu – aj pri zušľachtených a vysokopevnostných oceliach.
- Z jednej ruky
- Zváranie podľa DIN EN 1090-2 EXC3, plameňové rovnanie a obrábanie na jednom mieste v Lorchu.
- DIN EN ISO 9001:2015
- Systém riadenia kvality s dokumentovanými výrobnými procesmi.
Výrobcovia oceľových konštrukcií a kovovýrobné prevádzky z regiónu Stuttgartu a regiónu DACH si u nás v Lorch nechávajú presne rovnať plameňom deformované zvárané konštrukcie.
Časté otázky o plameňovom rovnaní
Ako funguje plameňové rovnanie?
Pri plameňovom rovnaní sa materiál miestne ohraničene rýchlo zohreje horákom; okolitá studená štruktúra bráni tepelnej rozťažnosti, zohriate pole sa stlačí a pri ochladzovaní sa stiahne. Pomocou tepelných obrazcov – bod, čiara alebo klin – sa riadi smer a veľkosť zmrštenia, takže sa deformácia zo zvárania koriguje bez úberu materiálu a bez opätovného zvárania.
V čom sa líši plameňové rovnanie od vibračného odstránenia napätia?
Plameňové rovnanie koriguje viditeľnú deformáciu, vibračné odstránenie napätia (VSR) znižuje vnútorné napätia. Obe metódy sa vykonávajú v tom istom závode po zváraní a pred presným trieskovým obrábaním.
Do akej hmotnosti kusu sa diely rovnajú plameňom?
Plameňové rovnanie je možné aj na ťažkých dieloch do 50 t. Rovná sa priamo na žeriavovom systéme 2×25 t, bez obmedzenia veľkosti pecami alebo prípravkami.
Rovnajú sa plameňom aj diely dodané zákazníkom?
Áno. Ako zákazková služba sa tepelné rovnanie vykonáva aj na dieloch dodaných zákazníkom z cudzej výroby. Zvárané konštrukcie vyrobené v Lorchu sa rovnajú priamo po zváraní, predtým než idú do trieskového obrábania alebo konečnej montáže.
Kontakt
Dopytovať plameňové rovnanie
Uveďte nám rozmery, hmotnosť a materiál dielu a opíšte deformáciu. Dodané konštrukcie rovnáme ako samostatnú službu alebo priamo po zváraní v našej výrobe.
