Výroba skúšobných stavov v oceľových konštrukciách, od roku 1963 v Lorchu v regióne Stuttgart: zvárané a mechanicky obrobené základové rámy skúšobných stavov, vibračné rámy a ťažké základové rámy strojov — tuhé, rozmerovo presné a s vibračne uvoľneným pnutím, certifikované podľa DIN EN 1090-2 EXC3.
Zvárané základové rámy skúšobných stavov, vibračné rámy a základové rámy strojov podľa výkresu.
Vibračné uvoľnenie pnutia u nás v závode odbúra vlastné pnutia — geometria zostáva pod zaťažením stabilná.
CNC obrábanie veľkých dielov na portálových frézach do 26 m — presné upínacie rastre a uloženia.

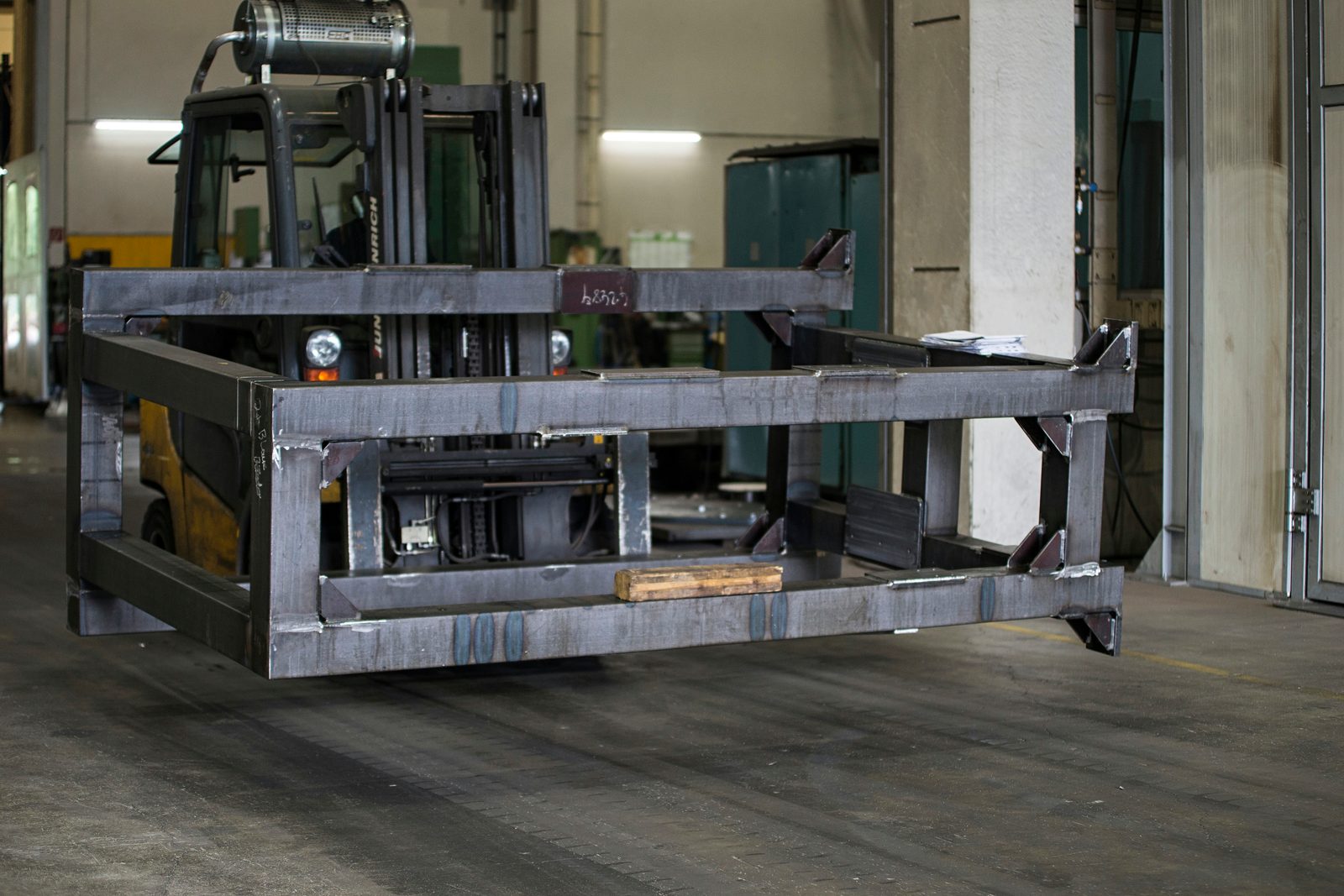

Ťažké, veľké rámy — bezpečná manipulácia cez žeriavový systém 25 t.
Nosné zvárané konštrukcie podľa najvyššej v praxi certifikovanej triedy vyhotovenia.
Skúšobné stavy a skúšobné rámy musia pod meniacim sa a dynamickým zaťažením zostať tuhé, málo kmitajúce a trvalo rozmerovo presné: každá poddajnosť základového rámu vstupuje priamo do merania, každé vlastné pnutie zo zvárania pracuje neskôr v ráme ďalej. Ako zákazkový výrobca podľa výkresu vyrábame zvárané a obrábané zostavy, ktoré sú presne na tieto požiadavky dimenzované — od tuhého základového rámu až po presne obrobený upínací raster.
Kľúčom je procesný reťazec s nízkym pnutím: zvárané s malou deformáciou podľa DIN EN 1090-2 EXC3, následne vibračne uvoľnené od pnutia na cielené odbúranie vlastných pnutí — až potom nasleduje rozmerovo presné konečné CNC obrábanie. Rovinnosť, uloženia a otvory tak zostávajú stabilné aj vtedy, keď je skúšobný stav roky dynamicky zaťažovaný.
Od rezania plameňom cez zváranie, vibračné uvoľnenie pnutia a CNC obrábanie veľkých dielov až po pieskovanie a priemyselné lakovanie vzniká všetko pod jednou strechou na 14 000 m² v Lorchu v regióne Stuttgart. To skracuje priebežné časy, odstraňuje rozhrania medzi viacerými dodávateľmi a zaisťuje úplnú vysledovateľnosť materiálu podľa EN 10204.
Vyrábame podľa výkresu a zadania zákazníka — jednotlivo alebo v malej sérii:
Ďalšie diely pre skúšobňu a skúšky vyrábame podľa výkresu — jednoducho nám pošlite svoje podklady.
Pre tuhé rámy stavíme na konštrukčnú oceľ S235 a S355, pre hmotnostne optimalizované štruktúry na jemnozrnnú konštrukčnú oceľ do S1100. Diely tlakových komôr vznikajú na želanie z ocele pre tlakové nádoby P355GH, komponenty namáhané koróziou z nehrdzavejúcej alebo duplexnej ocele. Celkovo je k dispozícii vyše 40 akostí materiálov — každá šarža s hutným osvedčením 3.1 podľa EN 10204 a úplným označením až po zabudovaný diel.
Hĺbka výroby zostáva u nás: rezanie plameňom na 20 × 3,5 m do 200 mm, rezanie pílou a ohraňovanie do 1 000 t, zváranie podľa EN ISO 3834-2, vibračné uvoľnenie pnutia, CNC obrábanie veľkých dielov na portálových frézach do 26 m a karuselové sústruženie do Ø 4 800 mm — na záver pieskovanie a priemyselné lakovanie podľa vašej špecifikácie.

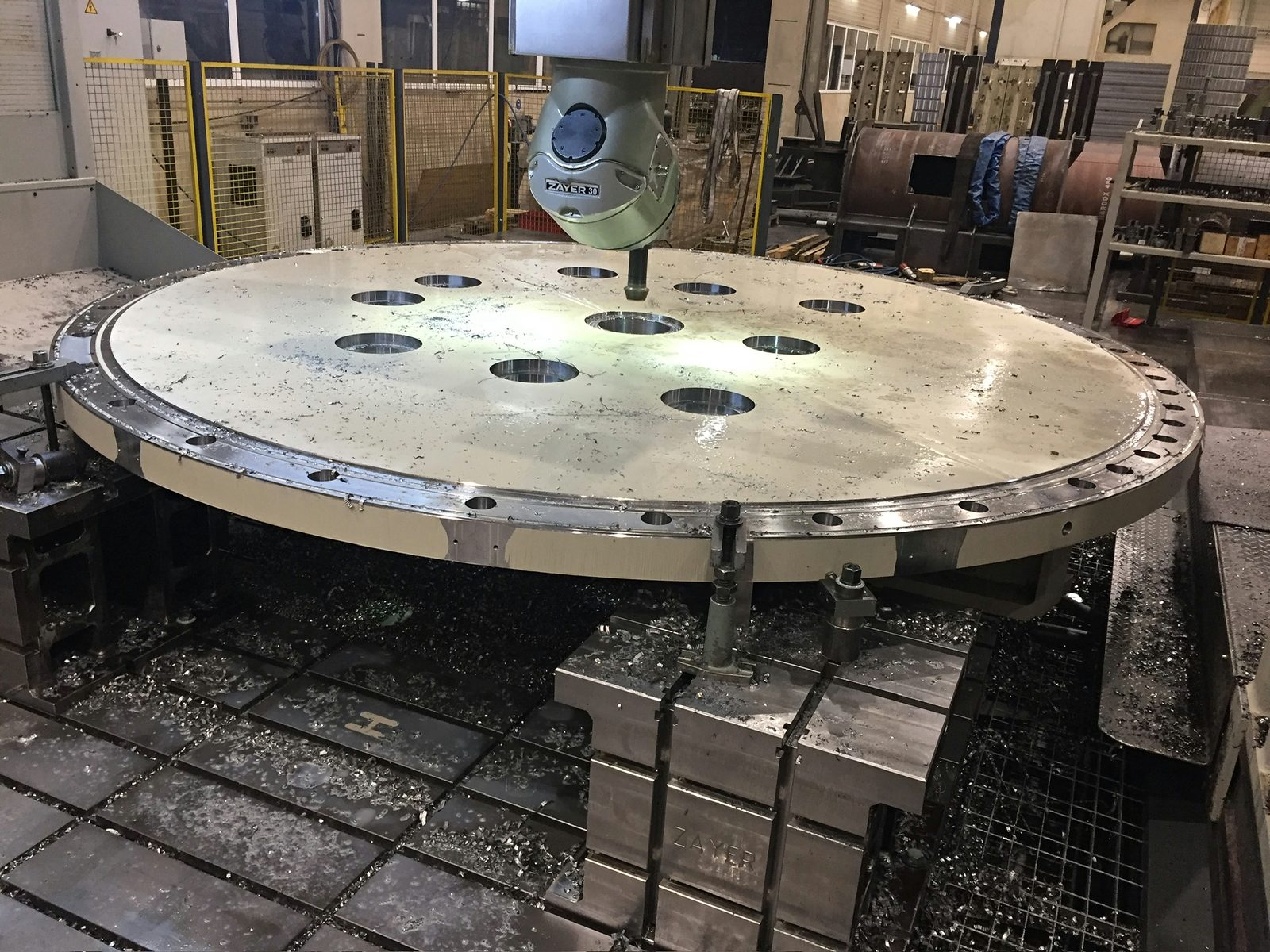

Základové rámy skúšobných stavov a lôžka strojov sú len také dobré ako ich konečné obrobenie. Na dvoch portálových frézach Zayer obrábame zvárané rámy s uvoľneným pnutím do dĺžky 26 m — rovinne, kolmo a presne lícované.
Rovinné upínacie plochy
Základové dosky a lôžka sa frézujú do roviny na jedno upnutie — rovinné, kolmé upínacie rastre pre reprodukovateľné skúšobné zostavy.

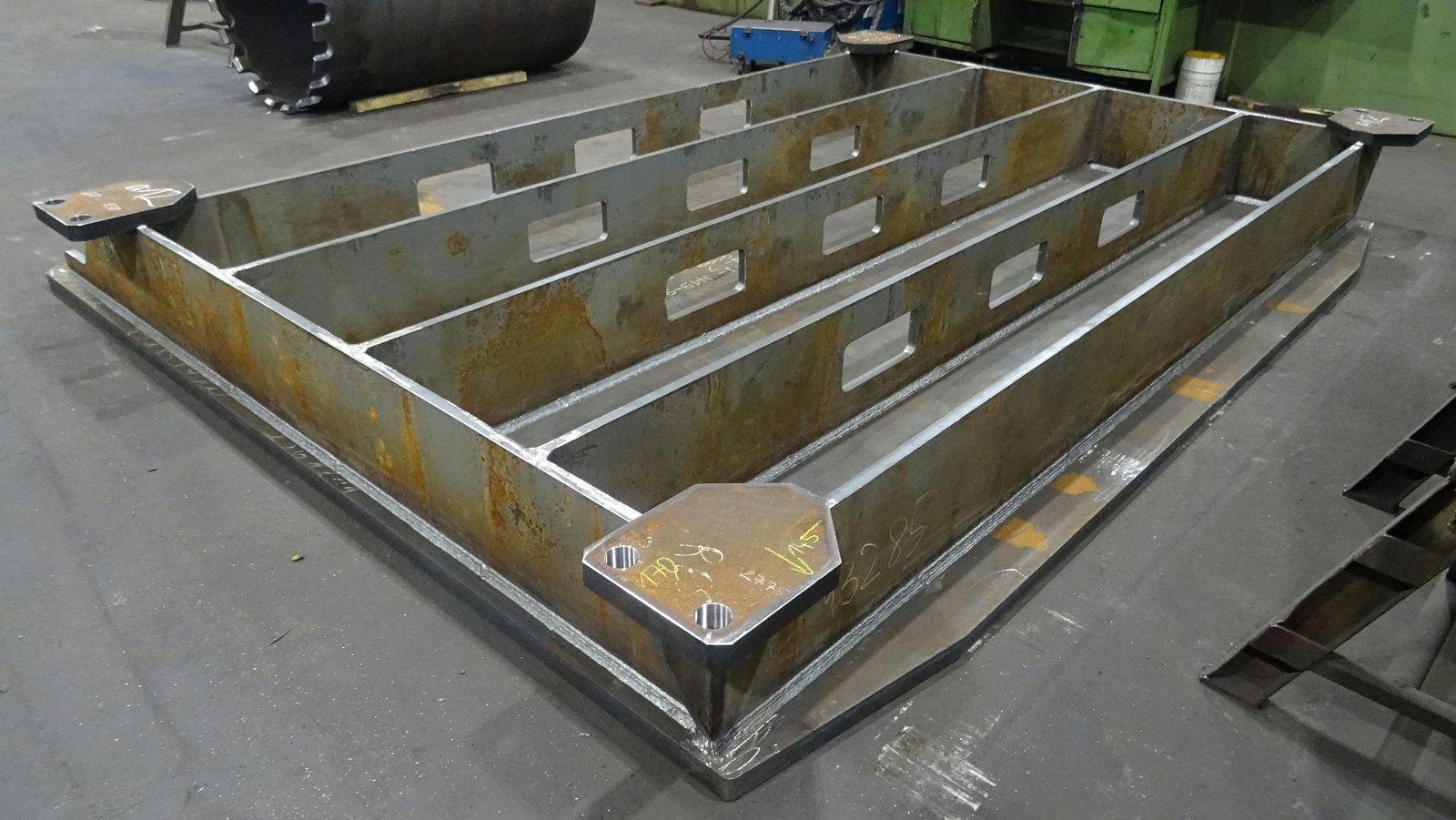

Základový rám skúšobného stavu, upínacia plocha kompletne prefrézovaná
Otvory a závity v rastri
Lícované otvory, závity a pripojovacie plochy v jednom nastavení — menej prepínania, užšie tolerancie polohy.
Rám prípravkov so závitovým rastrom pre meniace sa zostavy
Bezpečná manipulácia s ťažkými rámami
Hmotnosti kusa do 50 t — žeriavový systém 25 t zdvihne zvárané základové rámy priamo na stôl stroja.

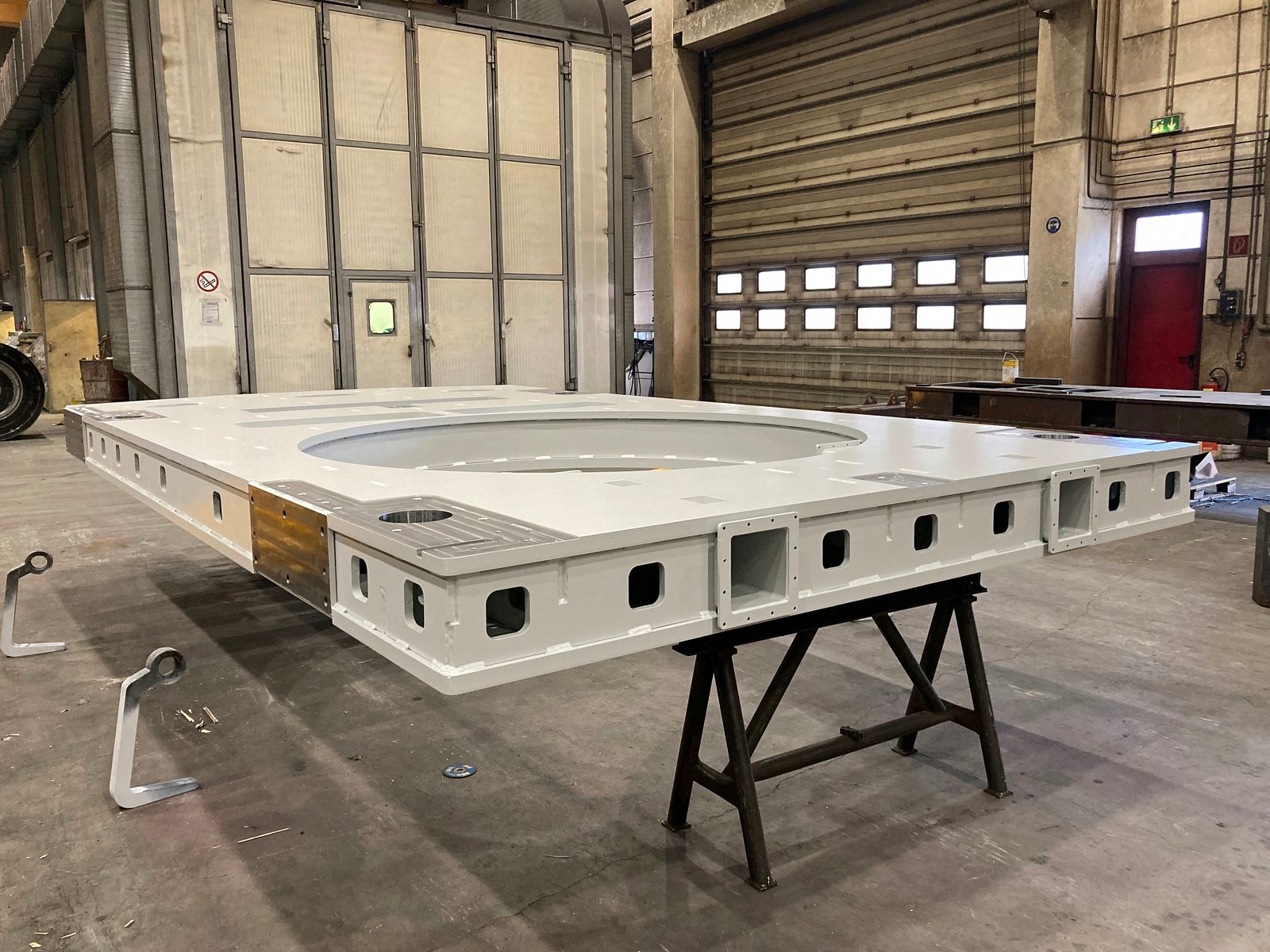

Základový rám stroja, obrobený a preskúšaný, pripravený na zabudovanie
Nosné rámy a stojany zvárame podľa DIN EN 1090-2 EXC3 — najvyššej v praxi certifikovanej triedy vyhotovenia — s komplexnou kvalitou zvárania podľa EN ISO 3834-2. Pre diely tlakových komôr sme certifikovaní podľa AD 2000 HP 0; na preznačovanie materiálov podľa EN 10204 sme splnomocnení organizáciou GSI SLV München.
Práve pri dynamicky zaťažovaných skúšobných rámoch rozhoduje kvalita zvarov o životnosti. Preto skúšame nosné zvary priamo v závode:
Rozsah skúšok a dokumentáciu stanovíme s vami pre každú zostavu — od protokolu o zvare až po kompletný dokumentačný balík s hutnými osvedčeniami 3.1.
Áno. Základové rámy skúšobných stavov, vibračné rámy, základové rámy strojov a diely tlakových komôr pre skúšobnú a testovaciu techniku vyrábame podľa vášho výkresu — zvárané podľa DIN EN 1090-2 EXC3, s nízkym pnutím po vibračnom uvoľnení a rozmerovo presne CNC obrobené. Ako zákazkový výrobca dodávame zostavy pripravené na zabudovanie, nie sériové výrobky.
Poradiami zvárania s malou deformáciou, vibračným uvoľnením pnutia na odbúranie vlastných pnutí a následným CNC obrábaním veľkých dielov na portálových frézach do 26 m — uloženia a upínacie rastre tak zostávajú presné aj pod dynamickým zaťažením.
Do hmotnosti kusa 50 t a dĺžky dielu 26 m. Žeriavový systém 25 t preberá bezpečnú manipuláciu s ťažkými základovými rámami vo všetkých výrobných krokoch v Lorchu.
Konštrukčná oceľ S235/S355, jemnozrnná konštrukčná oceľ do S1100, nehrdzavejúca a duplexná oceľ, ako aj oceľ pre tlakové nádoby P355GH pre diely tlakových komôr — celkovo vyše 40 akostí, každá šarža s hutným osvedčením 3.1 podľa EN 10204.
Nosné zvary skúšame u nás vizuálnou, kapilárnou a magnetickou práškovou skúškou (VT/PT/MT) vlastným skúšobným personálom s Level 2 podľa DIN EN ISO 9712; ultrazvukovú skúšku (UT) vykonáva v našom závode náš kooperačný partner. Dokumentuje sa podľa vášho zadania — od protokolu o zvare až po kompletný dokumentačný balík s hutnými osvedčeniami 3.1.
Áno. Vyrába sa výlučne v Lorchu v regióne Stuttgart; dodáva sa výrobcom skúšobných stavov, skúšobniam a skúšobným zariadeniam v celom Nemecku, Rakúsku a Švajčiarsku.
Pošlite nám svoje výkresy — preveríme realizovateľnosť, materiály a termíny pre tuhé, rozmerovo presné zostavy a vypracujeme nezáväznú ponuku.
Certifikované podľa DIN EN 1090-2 EXC3 · Hutné osvedčenie 3.1 podľa EN 10204.
