Veľmi dlhé a rozmerovo presné
Pracovná dráha X 26 000 mm — obrábanie po celej dĺžke dielu na jedno upnutie.
Zayer Thera W 26000 · Portálová frézka
napr. nosníky štetovnicových stien a komponenty tyčí v nadmernej dĺžke
Špeciálne zakladanie a vŕtacia technika: diely podľa vášho výkresu
Ako dodávateľ pre špeciálne zakladanie vyrábame zvárané a mechanicky obrobené diely pre vŕtaciu a baraniacu techniku — Kellyho tyče, vrtné tyče, vodiace veže, vrtné nástroje a komponenty baraniacich súprav, vyrobené podľa vášho výkresu a podľa DIN EN 1090-2 EXC3 v Lorchu v regióne Stuttgart.
Kompletná vŕtacia technika
Kellyho tyče, vrtné tyče, vrtné nástroje a komponenty vrtných rúr pre rotačné a baraniace vrtné postupy.
Povrch vo vlastnom závode
Pieskovanie a priemyselné lakovanie v tom istom závode — diely opúšťajú výrobu povrchovo upravené a pripravené na zabudovanie.
do 26 m dĺžky dielu
Dlhé komponenty tyčí a nosníkov sa mechanicky obrobia na jedno upnutie.
do 50 t hmotnosti kusa
Ťažké diely baraniacich súprav a rámov — bezpečná manipulácia cez žeriavový systém s 2×25 t.
EN 1090-2 EXC3
Nosné zvary podľa najvyššej v praxi certifikovanej triedy vyhotovenia, plus EN ISO 3834-2.
NDT vo vlastnom závode
VT, PT a MT vlastným skúšobným personálom s Level 2 podľa DIN EN ISO 9712 — priamo vo výrobe; UT v našom závode naším kooperačným partnerom.
Váš dodávateľ pre špeciálne zakladanie
Ako dodávateľ pre špeciálne zakladanie vyrábame podľa výkresu — od jednotlivého dielu po opakovanú malú sériu. Diely pre vŕtaciu a baraniacu techniku sú vystavené kombinovanému zaťaženiu: Kellyho tyče a vrtné tyče prenášajú krútiaci moment a prítlačnú silu, kým na nástroji pracuje zemina, štrk a skala. Ktorý materiál to musí zniesť, určuje vaša konštrukcia — v praxi je to prevažne konštrukčná oceľ. Od nás prichádza výroba: rozmerová presnosť po celej dĺžke dielu, zdokumentované zvary a reprodukovateľná kvalita.
Diely baraniacich súprav a nosné komponenty rámov musia trvalo zachytávať rázové a vibračné zaťaženie. Takéto zostavy zvárame ako certifikovaná zváračská prevádzka podľa DIN EN 1090-2 EXC3 a EN ISO 3834-2 — so zdokumentovanými zvarmi a úplnou vysledovateľnosťou materiálu podľa EN 10204.
Od rezania plameňom cez zváranie až po CNC obrábanie veľkých dielov, pieskovanie a priemyselné lakovanie vzniká všetko pod jednou strechou v Lorchu v regióne Stuttgart. To skracuje priebežné časy, odpadá cudzia logistika medzi výrobnými krokmi a zodpovednosť za termín a kvalitu zostáva na jednom mieste.
Typické diely pre špeciálne zakladanie
Vyrábame podľa výkresu a zadania zákazníka — zvárané, mechanicky obrobené a zdokumentované:
- Kellyho tyče — teleskopické hnacie tyče pre rotačné vrtné súpravy, vyrobené na vysoké torzné a prítlačné zaťaženie
- Vodiace veže, vrtné veže a výložníky — dlhé zvárané zostavy veží a segmenty veží pre baraniace a rotačné vrtné súpravy, obrobené po celej dĺžke na jedno upnutie
- Vrtné tyče a komponenty vrtných rúr — zvárané a obrobené komponenty pre vrtné a pažiace systémy
- Vrtné nástroje — zvárané a mechanicky obrobené telesá nástrojov pre rotačné a baraniace vrtné postupy
- Diely baraniacich súprav — nosné komponenty rámov pre rázové a vibračné trvalé zaťaženie
- Nosníky štetovnicových stien a prvky drapákov — ťažké profily a zostavy, narezané a obrobené do stavu pripraveného na zabudovanie

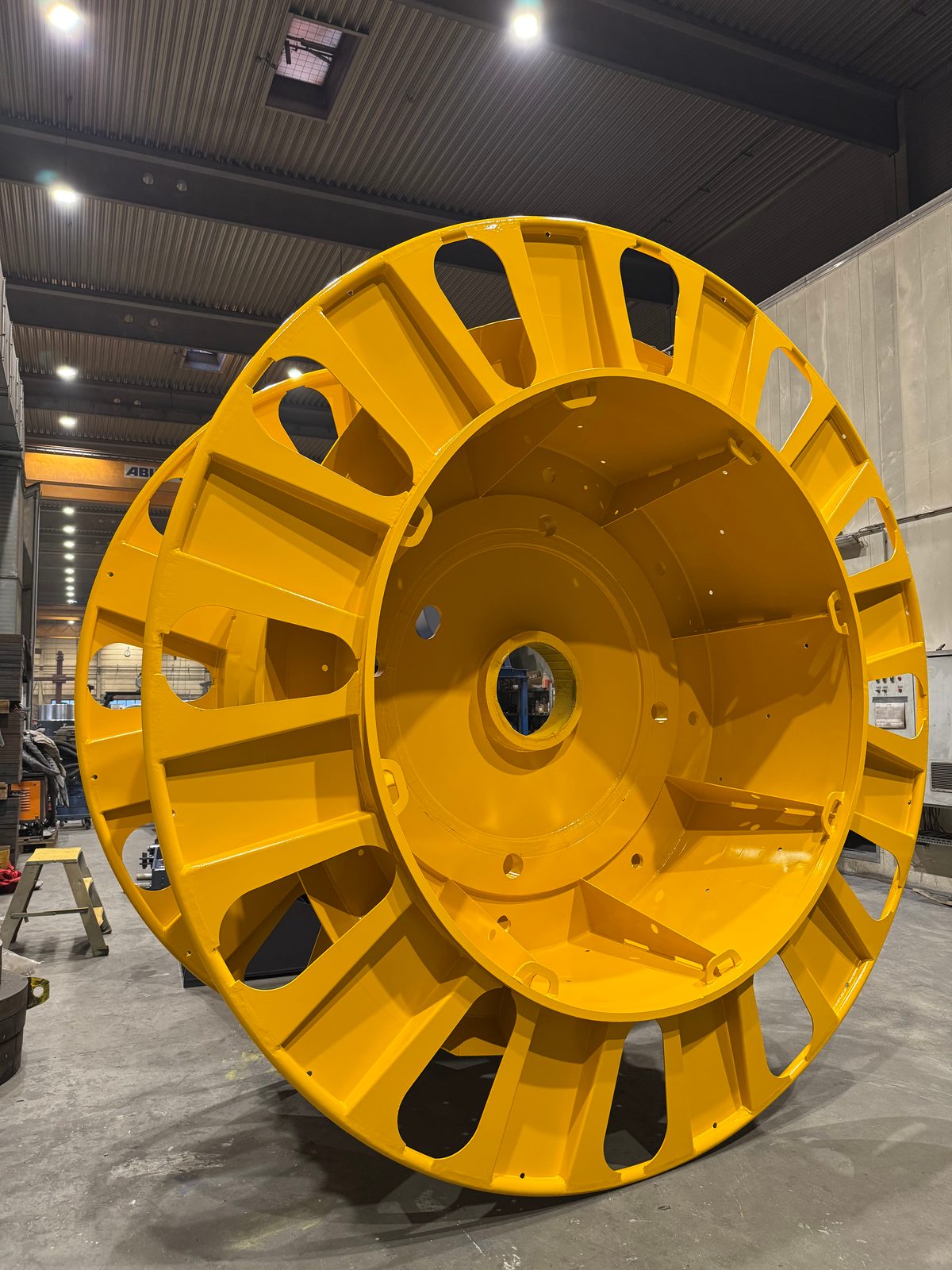

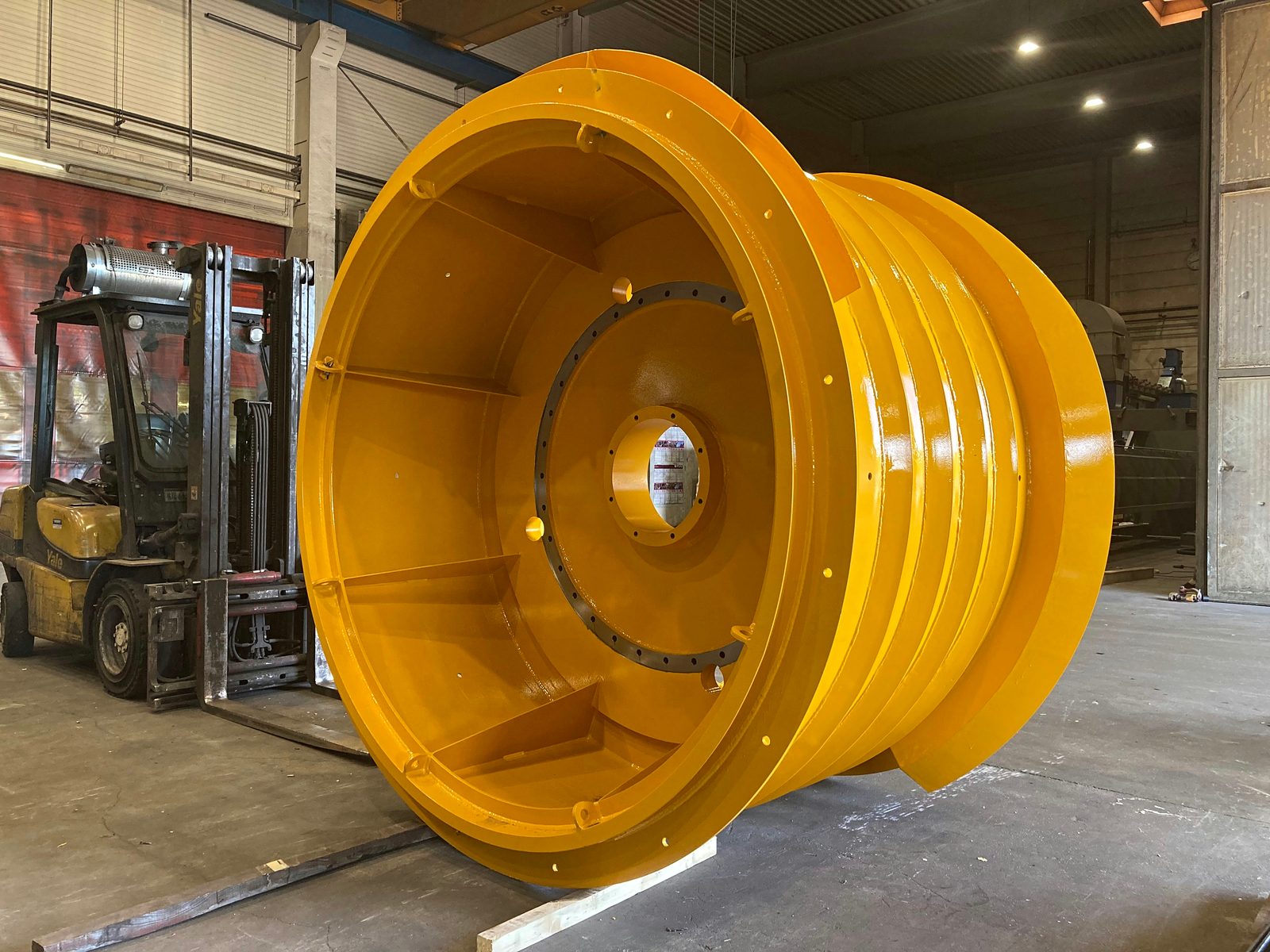

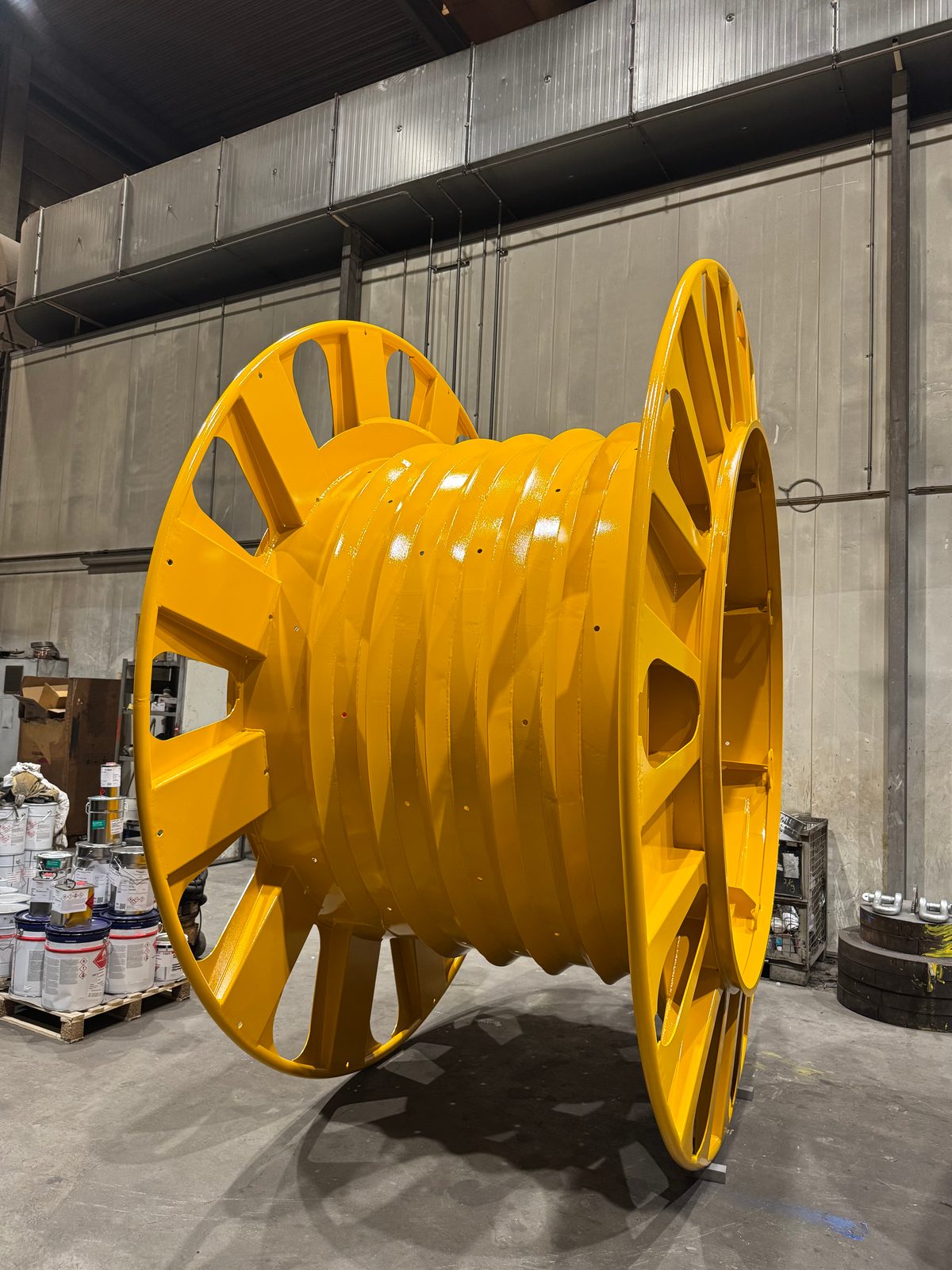

- Hadicové bubny — na vedenie hydraulických a výplachových hadíc na vrtných súpravách
Ďalšie diely podľa výkresu na dopyt — od jednotlivého kusa po malú sériu, bez minimálnej veľkosti dávky.
Špeciálne zakladanie
Vrtné tyče a zostavy veží — obrobené po celej dĺžke na jedno upnutie.
Materiály: čo predpisuje vaša konštrukcia
Prevažná väčšina dielov, ktoré vyrábame pre špeciálne zakladanie, vzniká z konštrukčnej ocele S235 a S355. Vysokopevné jemnozrnné ocele a oteruvzdorné akosti spracúvame rovnako — vtedy, keď ich predpisuje konštrukcia.
Všetky akosti dodávame s hutným osvedčením 3.1 podľa EN 10204 — z vlastného skladu s vyše 40 akosťami materiálov, narezané na zariadeniach na rezanie plameňom s plochou stola 20×3,5 m do hrúbky materiálu 200 mm.
Spracúvané materiály v prehľade
Dlhé diely · jedno upnutie
Mechanické obrábanie do dĺžky dielu 26 m
Komponenty Kellyho tyčí, vrtné tyče a nosníky štetovnicových stien sú dlhé — a vyžadujú rozmerovú presnosť po celej dĺžke. Na dvoch portálových frézovacích centrách Zayer obrábame diely do 26 m na jedno upnutie; 30° výkyvná frézovacia hlava dosiahne viacero rovín obrábania bez prepínania.
Pripojovacie a funkčné plochy
30° výkyvná frézovacia hlava pre lícované plochy a otvory vo viacerých rovinách bez prepínania.
Zayer Thera W 16000 · Portálová frézka
napr. pripojovacie a skrutkové plochy na rámoch baraniacich súprav
Materiál podľa vášho zadania
Konštrukčná oceľ rovnako ako pevnejšie akosti — rezané, zvárané a obrábané v tom istom závode.
Zayer Thera W 26000 · Portálová frézka
napr. vrtné nástroje s obrobenými funkčnými plochami
Kvalita a skúšanie pre vŕtaciu a baraniacu techniku
Nosné zvárané konštrukcie pre špeciálne zakladanie zvárame podľa DIN EN 1090-2 EXC3 — najvyššej v praxi certifikovanej triedy vyhotovenia — a EN ISO 3834-2. Každá šarža zostáva cez označenie materiálu podľa EN 10204 vysledovateľná; na preznačovanie sme splnomocnení organizáciou GSI SLV München.
Nedeštruktívne skúšanie vo vlastnom závode
Diely namáhané rázmi a abráziou vyžadujú preukázateľne bezchybné zvary. Preto skúšame tam, kde sa vyrába — bez externých čakacích lehôt.
- Vizuálnu (VT), kapilárnu (PT) a magnetickú práškovú skúšku (MT) vykonáva vlastný skúšobný personál s Level 2 podľa DIN EN ISO 9712 — priamo vo výrobe v Lorchu.
- Ultrazvuková skúška (UT) sa vykonáva podľa projektu v našom závode certifikovaným skúšobným personálom nášho kooperačného partnera. Skúšky materiálu, ako sú ťahová skúška a skúška vrubovej húževnatosti, v prípade potreby vykonáme cez externé skúšobné laboratórium — podľa normy a preberacieho predpisu.
Rozsah skúšok a dokumentácie zosúladíme podľa projektu s výkresom, normou a zadaním zákazníka — od hutného osvedčenia 3.1 až po certifikované osvedčenie o preznačení.
Prečo Bock ako dodávateľ v špeciálnom zakladaní
- Od veľkosti dávky 1
- Jednotlivý diel, náhradný diel alebo opakovaná malá séria — bez minimálnej veľkosti dávky, vyrobené podľa vášho výkresu.
- Ťažké a dlhé
- Diely do hmotnosti kusa 50 t a dĺžky 26 m — bezpečná manipulácia cez žeriavový systém s 2×25 t.
- Certifikované a vysledovateľné
- DIN EN 1090-2 EXC3, EN ISO 3834-2 a hutné osvedčenie 3.1 podľa EN 10204 — preznačovanie na základe splnomocnenia organizáciou GSI SLV München.
- Všetko z jednej ruky
- Rezanie plameňom, zváranie, obrábanie, pieskovanie a priemyselné lakovanie v tom istom závode — bez cudzej logistiky medzi krokmi.
- Od roku 1963
- 63 rokov skúseností s výrobou, 100+ kvalifikovaných pracovníkov a 14 000 m² výrobnej plochy v Lorchu v regióne Stuttgart.
Časté otázky — špeciálne zakladanie
Vyrába Bock Kellyho tyče a vrtné tyče podľa výkresu?
Áno. Kellyho tyče, vrtné tyče, vrtné nástroje a ďalšie diely vŕtacej techniky vyrábame podľa vášho výkresu a v predpísanom materiáli — zvárané podľa DIN EN 1090-2 EXC3 a mechanicky obrobené do dĺžky dielu 26 m. Ako zákazkový výrobca pracujeme výlučne podľa zadania zákazníka, od jednotlivého dielu po malú sériu.
Vyrába Bock vodiace veže, vrtné veže a výložníky pre baraniace a vrtné súpravy?
Áno. Zostavy veží pre baraniace a rotačné vrtné súpravy patria k nášmu hlavnému predmetu činnosti — vodiace veže a vodiace stožiare, vrtné veže a segmenty veží, ako aj teleskopické a výložníkové štruktúry. Vyrába sa podľa vášho výkresu: zvárané podľa DIN EN 1090-2 EXC3, mechanicky obrobené do dĺžky dielu 26 m na jedno upnutie a do hmotnosti kusa 50 t. Na želanie vrátane pieskovania, priemyselného lakovania a hutného osvedčenia 3.1 podľa EN 10204.
Aké materiály sa používajú v špeciálnom zakladaní?
Prevažne konštrukčná oceľ S235 a S355. Vysokopevné jemnozrnné ocele alebo oteruvzdorné akosti spracúvame vtedy, keď ich predpisuje vaša konštrukcia. Dodáva sa z vlastného skladu s vyše 40 akosťami materiálov — každá s hutným osvedčením 3.1 podľa EN 10204.
Do akej veľkosti a hmotnosti sa vyrába?
Do hmotnosti kusa 50 t a dĺžky dielu 26 m. Žeriavový systém s 2×25 t umožňuje bezpečné ustavovanie a otáčanie ťažkých polotovarov; dlhé diely sa obrábajú na portálových frézovacích centrách na jedno upnutie.
Ako sa skúšajú a dokumentujú zvary na dieloch vŕtacej techniky?
Nosné zvary zvárame podľa požiadaviek EXC3; skúša sa u nás vizuálnou, kapilárnou a magnetickou práškovou skúškou vlastným personálom s Level 2 podľa DIN EN ISO 9712; ultrazvukovú skúšku vykonáva v našom závode náš kooperačný partner. Na želanie dokumentujeme hutným osvedčením 3.1 a osvedčením o preznačení podľa EN 10204.
Opravuje Bock aj opotrebované vrtné nástroje a zostavy?
Áno. Opotrebované, prasknuté alebo poškodené oceľové zostavy opravujeme do hmotnosti kusa 50 t — zváracia oprava, návarové a tvrdonávarové zváranie, obrábacie dopracovanie, ako aj pieskovanie a lakovanie, aj pre výrobky iných výrobcov.
Kde Bock ako dodávateľ pre špeciálne zakladanie vyrába a aké spádové územie zásobuje?
Vyrába sa kompletne v závode Lorch v regióne Stuttgart — delenie, zváranie, obrábanie a povrch pod jednou strechou. Dodávame zákazníkom v južnom Nemecku a v celom regióne DACH.
Hľadáte diely pre špeciálne zakladanie?
Pošlite nám svoje výkresy — preveríme vyrobiteľnosť, vyjasníme otvorené body k materiálu a toleranciám a vypracujeme nezáväznú ponuku.
Certifikované podľa DIN EN 1090-2 EXC3 · Hutné osvedčenie 3.1 podľa EN 10204.
